Kod produktu: 0945
Żarówka: P21/5W Bay15d 1157
Led: 42x SMD 2835
Kolor: Czerwony/Pomarańczowy
18xCzerwony - 24x Pomarańczowy
Administratorem danych osobowych jest OPTICON POLAND SP ZOO. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.

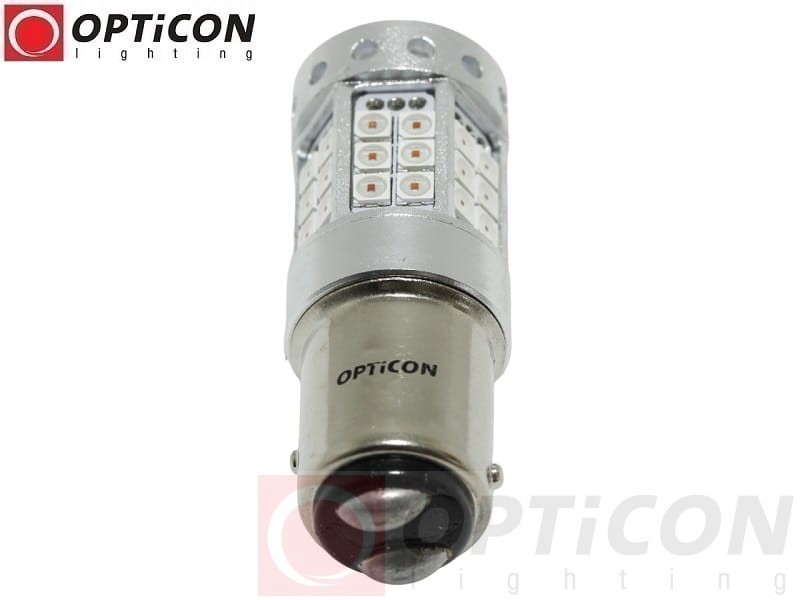

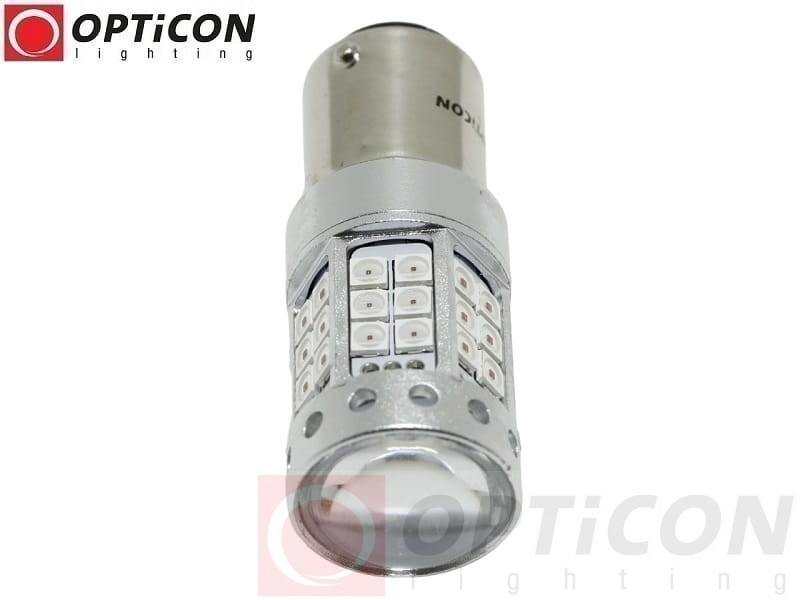

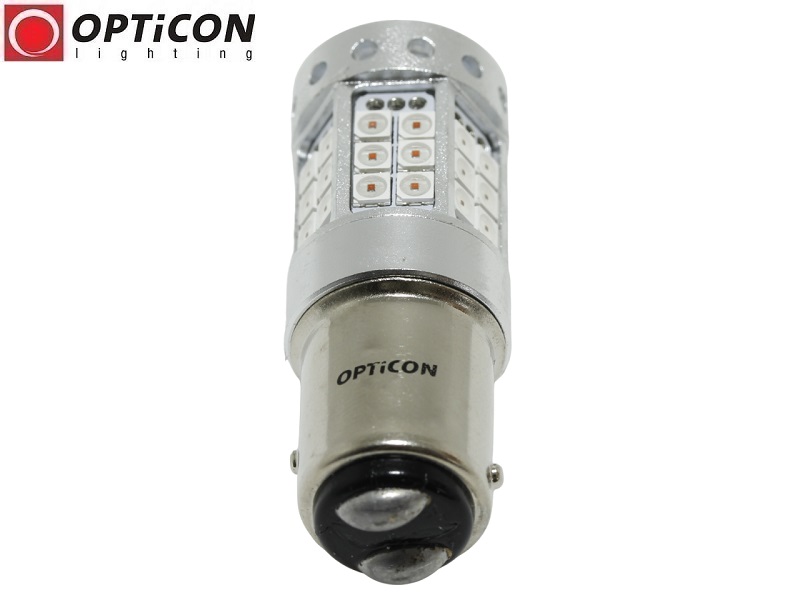

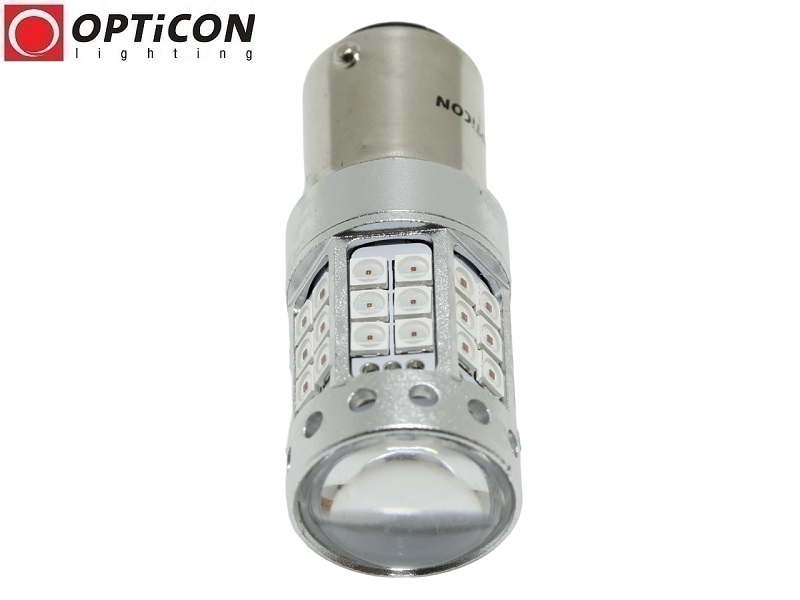

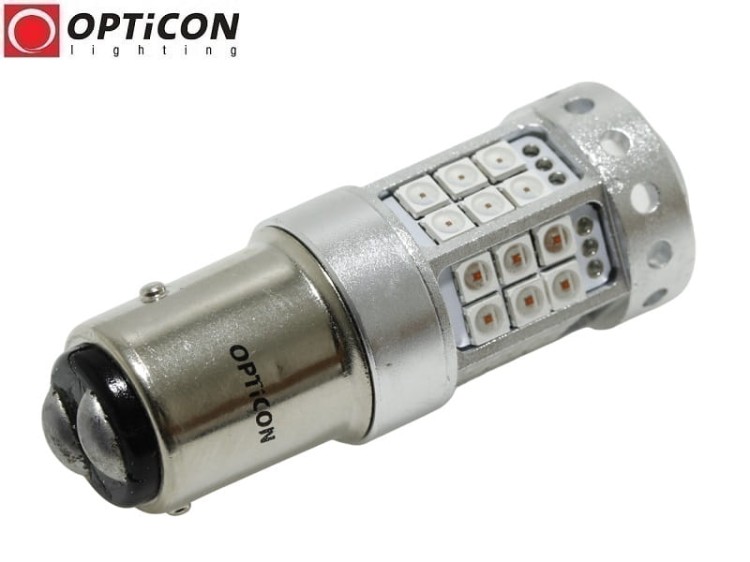

Żarówka samochodowa LED P21/5W BAY15D 1157 OPTICON Dual Color 42x SMD3030 to nowoczesny zamiennik tradycyjnej żarówki dwuwłóknowej P21/5W, łączący w jednej konstrukcji czerwone światło STOP oraz intensywny pomarańczowy kierunkowskaz.
Produkt został zaprojektowany przede wszystkim z myślą o modernizacji tylnych lamp samochodów sprowadzanych z USA i Kanady, w których jedna żarówka często odpowiada za światło hamowania oraz kierunkowskaz.
Żarówka została wyposażona w 42 wydajne diody LED SMD3030, w tym 18 diod emitujących czerwone światło oraz 24 diody emitujące intensywne światło pomarańczowe. Szeroki kąt świecenia 340° umożliwia efektywne wykorzystanie odbłyśnika lampy samochodowej.
Najważniejszą cechą modelu jest technologia Dual Color 18/24, która automatycznie przełącza kolor światła. Po włączeniu kierunkowskazu czerwone światło zostaje wyłączone, a żarówka emituje wyłącznie światło pomarańczowe.
Producent OPTICON Lighting gwarantuje, że pomarańczowe światło kierunkowskazu przebija czerwony klosz lampy samochodu z USA, zapewniając pomarańczową barwę sygnału. Dzięki temu model jest szczególnie polecany do modernizacji oryginalnych tylnych lamp samochodów amerykańskich.
Produkt powstał dzięki wieloletniemu doświadczeniu firmy OPTICON Lighting w dziedzinie samochodowego oświetlenia LED. Przy opracowywaniu konstrukcji wykorzystano doświadczenie zdobyte podczas projektowania żarówek LED oraz rozwiązań do modernizacji oświetlenia samochodów sprowadzanych z rynku amerykańskiego.
Żarówka pracuje w zakresie napięcia 9–18V DC i została wyposażona w standardowy trzonek BAY15D / 1157.
Produkt pasuje w miejsce fabrycznej żarówki halogenowej lub tradycyjnej żarówki dwuwłóknowej P21/5W z trzonkiem BAY15D. Montaż mechaniczny odbywa się na zasadzie Plug & Play i nie wymaga modyfikacji fabrycznej oprawki ani stosowania dodatkowych adapterów.
Jednym z najważniejszych zagadnień podczas modernizacji oświetlenia samochodów sprowadzonych ze Stanów Zjednoczonych jest uzyskanie pomarańczowego światła kierunkowskazu w tylnej lampie wyposażonej w czerwony klosz.
W wielu samochodach amerykańskich tylne kierunkowskazy umieszczone są za czerwonym kloszem. Nie każda pomarańczowa żarówka LED zapewnia w takich warunkach odpowiedni efekt kolorystyczny.
Żarówka LED P21/5W BAY15D OPTICON Dual Color 18/24 została opracowana specjalnie z myślą o tego typu zastosowaniach.
Zastosowanie 24 pomarańczowych diod LED SMD3030 oraz odpowiednio dobranej barwy światła pozwala uzyskać intensywny sygnał kierunkowskazu.
Producent OPTICON Lighting gwarantuje, że pomarańczowy kolor kierunkowskazu przebija czerwony klosz lampy samochodu z USA.
Dzięki temu produkt jest szczególnie przydatny podczas modernizacji oryginalnych tylnych lamp samochodów amerykańskich, bez konieczności mechanicznego przerabiania klosza.
Czerwony klosz lampy działa jak filtr barwny, który zmienia widmo światła przechodzącego przez jego powierzchnię. Z tego powodu zastosowanie standardowej pomarańczowej żarówki LED nie zawsze pozwala uzyskać oczekiwaną barwę kierunkowskazu.
Firma OPTICON Lighting, wykorzystując wieloletnie doświadczenie w samochodowym oświetleniu LED, opracowała model przeznaczony do zastosowania w tylnych lampach samochodów amerykańskich.
Odpowiednio dobrana barwa pomarańczowa oraz konstrukcja źródła światła mają zapewnić pomarańczowy sygnał kierunkowskazu również za czerwonym kloszem.
Producent OPTICON gwarantuje ten efekt dla prezentowanego modelu Dual Color.

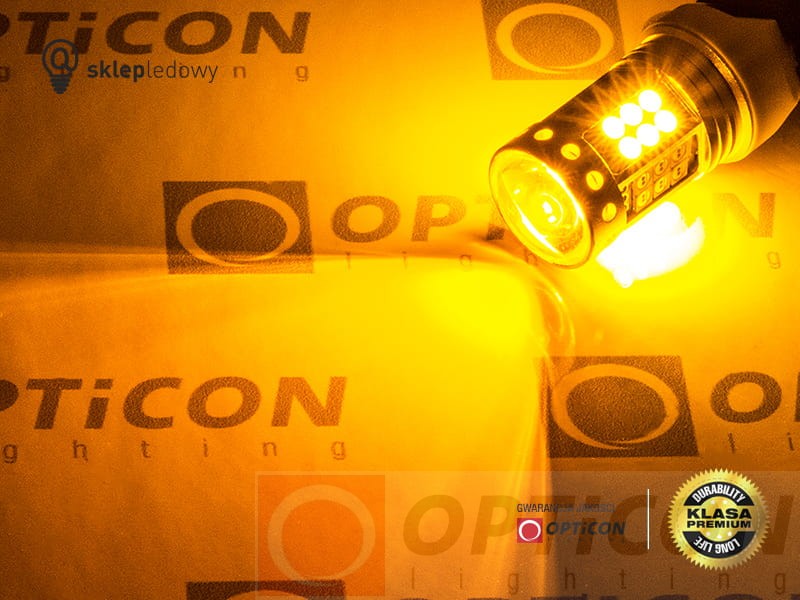

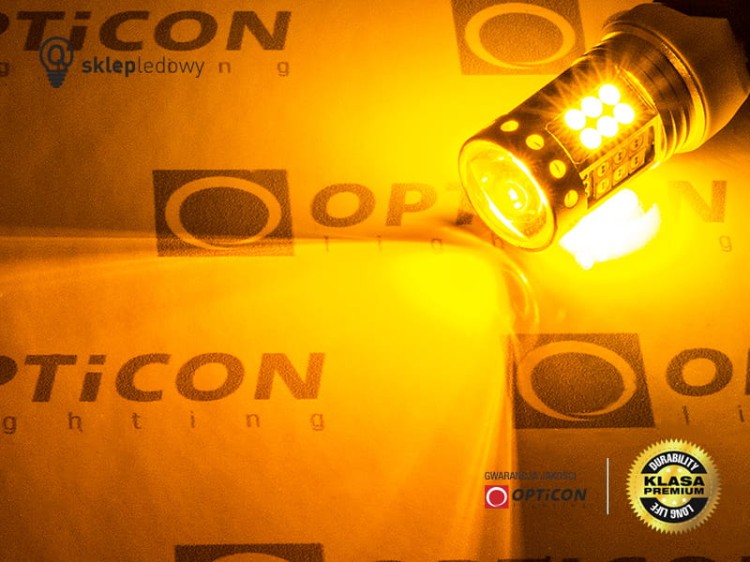

Żarówka LED OPTICON Dual Color P21/5W BAY15D 1157 wykorzystuje dwie grupy diod LED odpowiedzialne za różne funkcje oświetlenia.

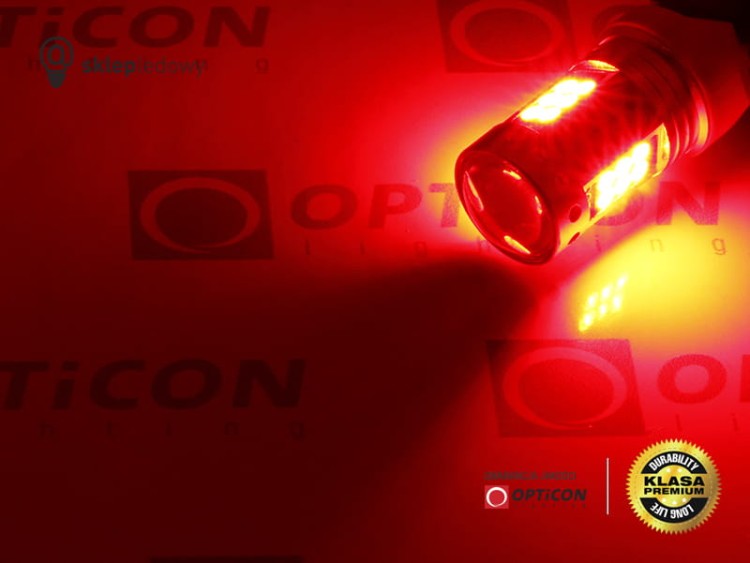

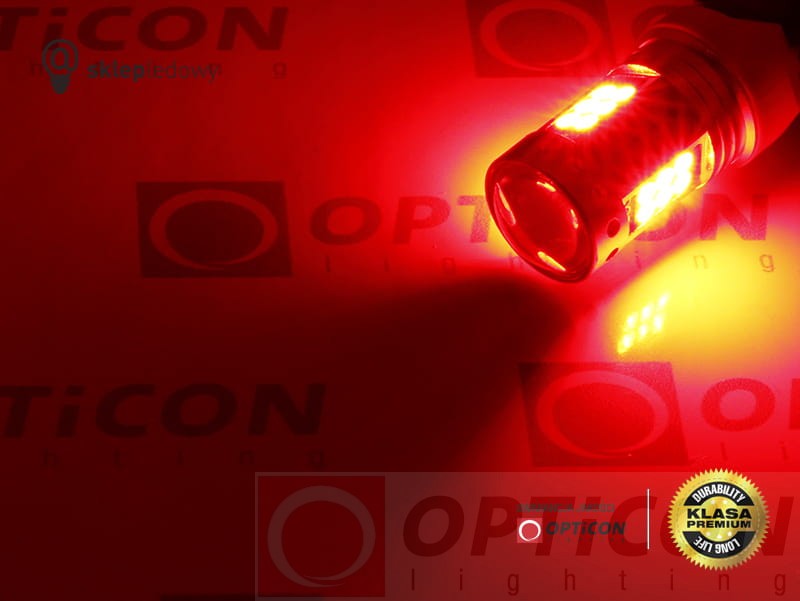

Podczas normalnej pracy aktywne jest czerwone światło, natomiast po włączeniu kierunkowskazu następuje automatyczna zmiana koloru.
Czerwone diody LED zostają całkowicie wyłączone, a żarówka emituje wyłącznie intensywne światło pomarańczowe.
Po zakończeniu sygnalizacji skrętu żarówka powraca do świecenia na czerwono, jeżeli zasilanie czerwonej sekcji pozostaje aktywne.
Najważniejsza zaleta: oba kolory nie świecą jednocześnie, co pozwala uzyskać wyraźne rozdzielenie światła STOP i kierunkowskazu.
Żarówka OPTICON Dual Color 18/24 może zostać wykorzystana do realizacji trzech funkcji oświetlenia tylnej lampy samochodowej:
W celu uzyskania funkcji światła pozycyjnego można zastosować odpowiednio dobrany rezystor szeregowy, ograniczający jasność czerwonych diod LED.
W niektórych konfiguracjach stosuje się rezystor o wartości około 100 Ω, umożliwiający obniżenie napięcia zasilania czerwonej sekcji do około 9–10V DC.
Przy odpowiednio dobranych parametrach można uzyskać światło pozycyjne o jasności wynoszącej około 30% jasności światła STOP.
Ważne: wartość rezystora i uzyskana jasność zależą od konkretnej instalacji oraz charakterystyki elektroniki żarówki. Rezystor należy dobrać do rzeczywistych warunków pracy. Realizacja trzech funkcji wymaga odpowiedniego sterowania obwodami.
W tradycyjnych żarówkach P21/5W stosuje się dwa włókna o różnej mocy, odpowiadające za światło pozycyjne oraz STOP.
W prezentowanej żarówce LED funkcję tę można uzyskać poprzez odpowiednie sterowanie jasnością czerwonej sekcji LED.
Światło STOP wykorzystuje pełną jasność 18 czerwonych diod SMD3030.
Światło pozycyjne może wykorzystywać te same diody, ale ze zmniejszoną jasnością uzyskaną przez odpowiednio dobrany układ zasilania.
Takie rozwiązanie umożliwia połączenie funkcji światła pozycyjnego, STOP oraz kierunkowskazu w jednej żarówce.

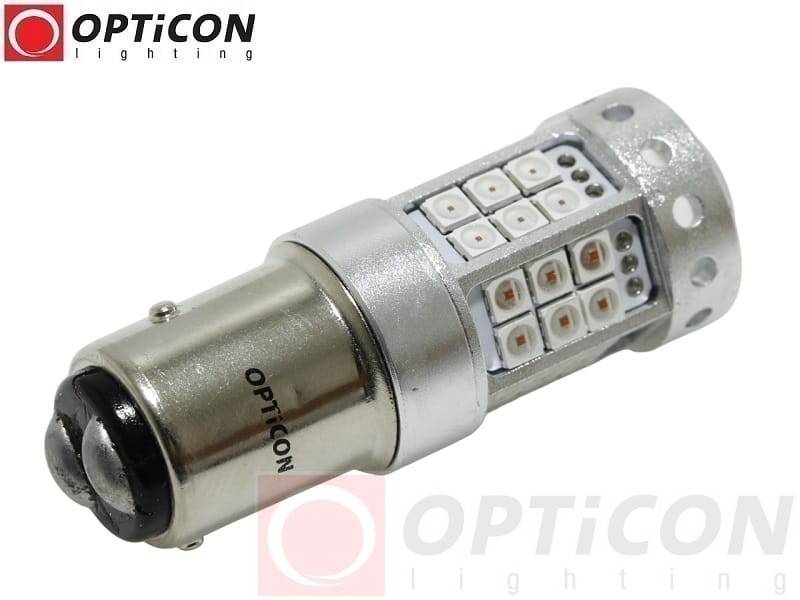

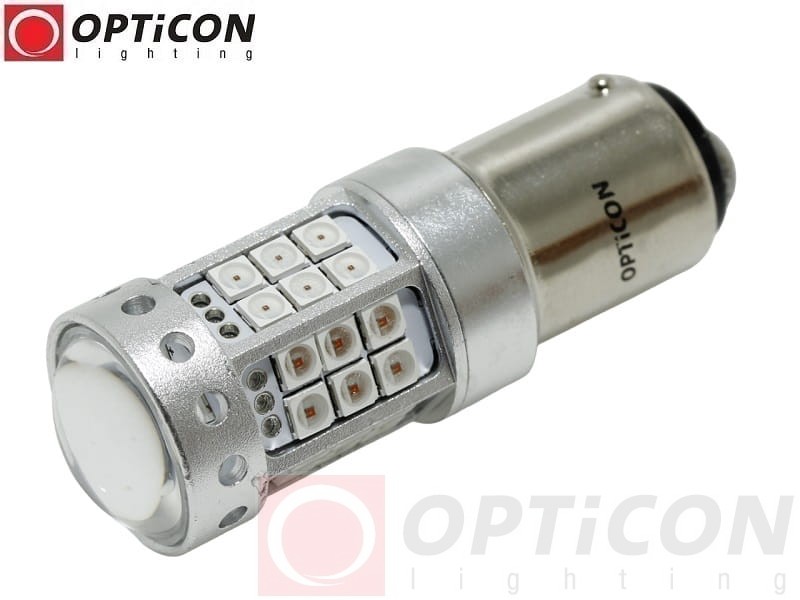

Żarówka została wyposażona w 42 wydajne diody LED SMD3030, rozmieszczone w sposób umożliwiający szerokie rozprowadzenie światła.
Kąt świecenia 340° umożliwia efektywne wykorzystanie odbłyśnika lampy samochodowej.
Żarówka LED P21/5W BAY15D 1157 OPTICON Dual Color 18/24 została opracowana przede wszystkim z myślą o modernizacji tylnych lamp samochodów sprowadzanych ze Stanów Zjednoczonych i Kanady.
W wielu samochodach amerykańskich jedna żarówka odpowiada jednocześnie za światło hamowania oraz kierunkowskaz.
Technologia Dual Color pozwala wykorzystać istniejące miejsce montażowe do uzyskania czerwonego światła STOP oraz pomarańczowego kierunkowskazu.
Model szczególnie dobrze sprawdza się w tylnych lampach wyposażonych w czerwony lub przezroczysty klosz oraz gniazdo BAY15D / 1157.
Producent OPTICON gwarantuje uzyskanie pomarańczowego światła kierunkowskazu za czerwonym kloszem lampy USA.

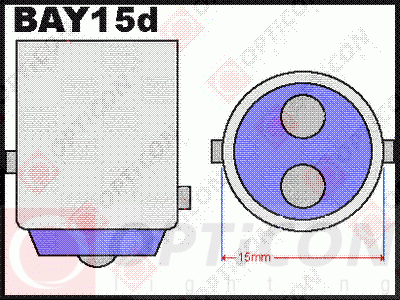

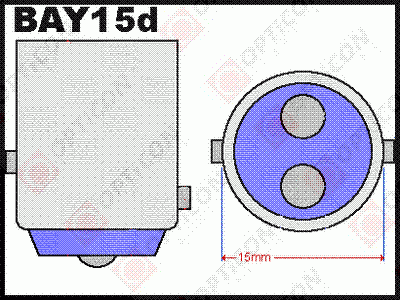

Prezentowana żarówka wyposażona została w trzonek bagnetowy BAY15D, stosowany w tradycyjnych żarówkach dwuwłóknowych P21/5W.
W oznaczeniach amerykańskich ten typ mocowania występuje również pod symbolem 1157.
Trzonek BAY15D ma dwa dolne styki elektryczne oraz dwa boczne bolce mocujące umieszczone na różnych wysokościach.
Uwaga: trzonek BAY15D nie jest zamienny z BA15S stosowanym w żarówkach P21W ani z BAU15S stosowanym w żarówkach PY21W.
Żarówka LED P21/5W BAY15D 1157 OPTICON Dual Color została zaprojektowana jako zamiennik tradycyjnej żarówki P21/5W.
Produkt pasuje w miejsce fabrycznej żarówki halogenowej lub tradycyjnej żarówki dwuwłóknowej P21/5W wyposażonej w trzonek BAY15D.
Montaż w kompatybilnej oprawce nie wymaga mechanicznych modyfikacji mocowania ani stosowania dodatkowych adapterów.
Ważne: prawidłowe działanie światła STOP, pozycyjnego i kierunkowskazu zależy od sposobu sterowania stykami żarówki. W samochodach, w których fabryczna instalacja realizuje inne funkcje, może być konieczne odpowiednie dostosowanie sterowania.
Żarówka została przystosowana do pracy w zakresie napięcia 9–18V DC.
Szeroki zakres napięcia zasilania pozwala na zastosowanie produktu w samochodowych instalacjach elektrycznych o napięciu nominalnym 12V DC.
Ważne: żarówka nie jest przeznaczona do instalacji 24V ani do zasilania napięciem przemiennym AC.
Prezentowany model wykorzystuje dwie sekcje LED o następującym poborze mocy:
W porównaniu z tradycyjną żarówką dwuwłóknową P21/5W technologia LED pozwala ograniczyć pobór energii.
Światło czerwone pobiera 5W, natomiast pomarańczowa sekcja kierunkowskazu 6W.
Żarówka LED pobiera znacznie mniej prądu niż tradycyjna żarówka żarnikowa P21W.
W niektórych samochodach może to powodować zbyt szybkie miganie kierunkowskazu, określane jako hyperflash, albo komunikat o niesprawnej żarówce.
W takim przypadku może być konieczne zastosowanie odpowiednio dobranego rezystora obciążeniowego podłączonego równolegle do obwodu kierunkowskazu albo zmiana konfiguracji sterownika pojazdu, jeśli jest dostępna.
W instalacjach 12V stosuje się między innymi rezystory obciążeniowe o wartości około 8 Ω, jednak właściwe parametry należy dobrać do konkretnego samochodu.
Uwaga: rezystory obciążeniowe mogą osiągać wysoką temperaturę podczas pracy i wymagają odpowiedniego montażu.
Żarówka LED P21/5W BAY15D 1157 Dual Color 42x SMD3030 powstała dzięki wieloletniemu doświadczeniu firmy OPTICON Lighting w dziedzinie samochodowego oświetlenia LED.
Podczas opracowywania produktu szczególną uwagę zwrócono na:
Efektem tych doświadczeń jest nowoczesna żarówka LED OPTICON Dual Color, umożliwiająca realizację dwóch funkcji oświetlenia za pomocą jednego źródła światła, z możliwością rozszerzenia o funkcję światła pozycyjnego.
Przed zakupem sprawdź oznaczenie fabrycznej żarówki oraz dostępną przestrzeń montażową. Prezentowany model ma długość 53 mm i średnicę 18 mm.

Poniższe zdjęcia przedstawiają przykładowe zastosowanie technologii Dual Color w oświetleniu samochodowym.

Żarówka LED P21/5W BAY15D 1157 OPTICON Dual Color 42x SMD3030 to rozwiązanie przeznaczone do połączenia czerwonego światła STOP oraz pomarańczowego kierunkowskazu w jednej oprawce samochodowej.
Najważniejsze cechy produktu to 42 diody LED SMD3030, technologia Dual Color 18/24, automatyczne przełączanie kolorów, kąt świecenia 340°, zasilanie 9–18V DC oraz trzonek BAY15D / 1157.
Po odpowiednim sterowaniu możliwe jest również uzyskanie trzeciej funkcji – czerwonego światła pozycyjnego o ograniczonej jasności.
Producent OPTICON Lighting gwarantuje, że pomarańczowe światło kierunkowskazu przebija czerwony klosz tylnej lampy samochodu z USA.
Wybierz żarówkę LED P21/5W BAY15D OPTICON Dual Color 18/24 – dwa kolory światła, 42 diody SMD3030, automatyczne przełączanie i pomarańczowy kierunkowskaz do czerwonych lamp USA.
