Kod produktu: 1835
Złącze: P21/5W Bay15d
Materiał: Plastik
Administratorem danych osobowych jest OPTICON POLAND SP ZOO. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.

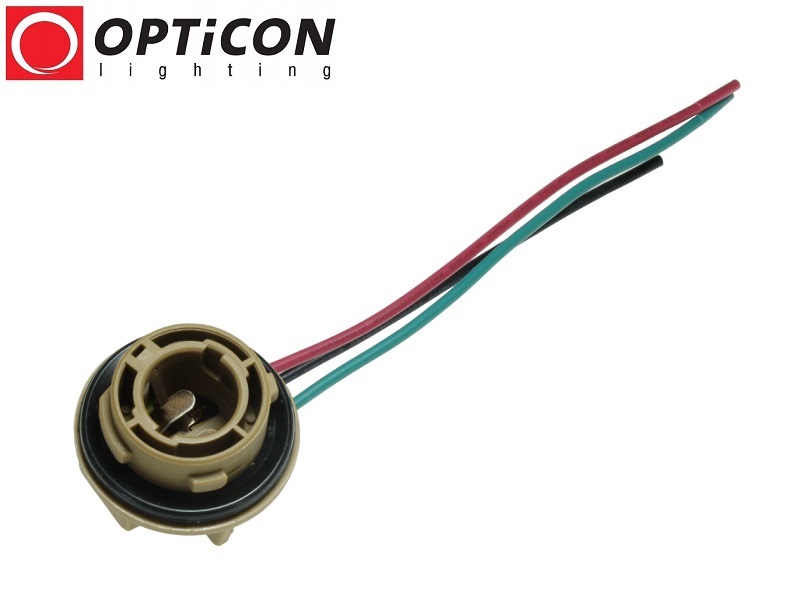

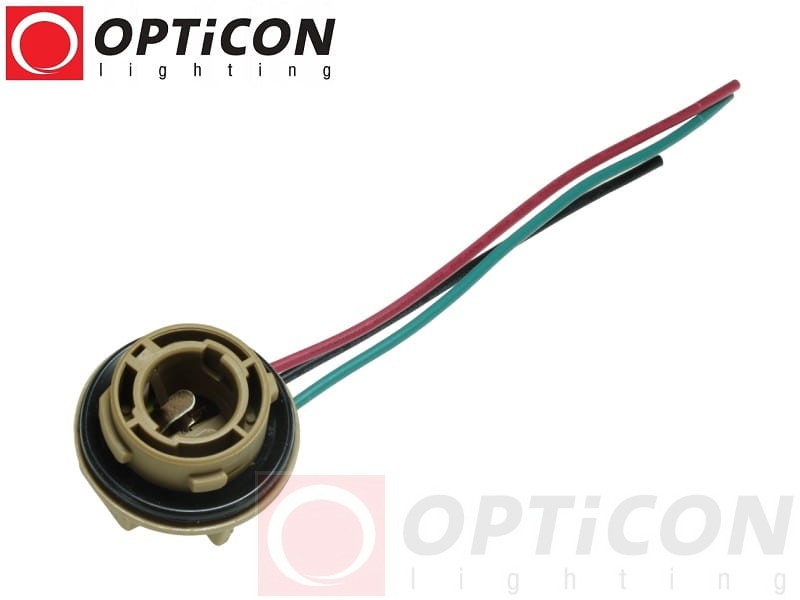

Gniazdo BAY15d z przewodami OPTICON do żarówek P21/5W to uniwersalna oprawka samochodowa z dwoma stykami, przeznaczona do montażu tradycyjnych żarówek dwuwłóknowych P21/5W oraz odpowiednio dobranych zamienników LED z trzonkiem BAY15d. Produkt znajduje zastosowanie przede wszystkim w tylnych lampach zespolonych, w których jedna żarówka realizuje dwie funkcje: światło pozycyjne i światło STOP.
Oprawka jest praktycznym rozwiązaniem podczas naprawy uszkodzonego gniazda P21/5W, wymiany zużytych styków oraz modernizacji instalacji oświetleniowej samochodu. Dzięki fabrycznie zamontowanym przewodom przyłączeniowym umożliwia wykonanie połączenia elektrycznego bez konieczności samodzielnego montowania styków wewnątrz gniazda.
Gniazdo BAY15d OPTICON wykonano z tworzywa sztucznego. Produkt posiada średnicę zewnętrzną 37 mm, przeznaczony jest do otworu montażowego o średnicy 26 mm, natomiast średnica części współpracującej z trzonkiem żarówki wynosi 15 mm.

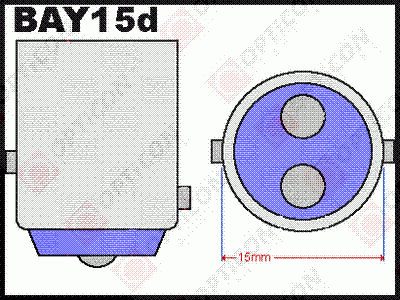

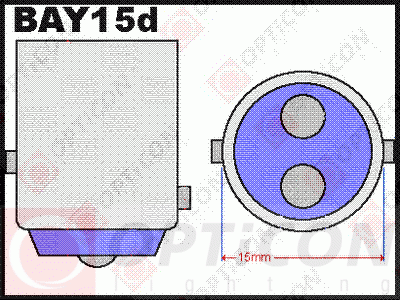

Gniazdo jest przystosowane do żarówek z trzonkiem BAY15d, wyposażonym w dwa boczne bolce umieszczone na różnych wysokościach oraz dwa styki elektryczne na spodzie żarówki. Takie rozwiązanie umożliwia obsługę dwóch niezależnych funkcji oświetleniowych.
Produkt powstał z wykorzystaniem wieloletniego doświadczenia firmy OPTICON w dziedzinie samochodowego oświetlenia LED, obejmującego dobór źródeł światła, akcesoriów montażowych oraz rozwiązań przeznaczonych do naprawy i modernizacji oświetlenia pojazdów.
Najważniejszą cechą gniazda BAY15d jest możliwość montażu żarówki posiadającej dwa niezależne obwody świetlne.
Tradycyjna żarówka P21/5W wyposażona jest w dwa włókna o różnych mocach:
Dzięki takiej konstrukcji jedna żarówka może pełnić dwie funkcje oświetleniowe, a gniazdo BAY15d zapewnia odpowiednie połączenia elektryczne.
W typowej instalacji oświetlenia pozycyjnego i STOP:

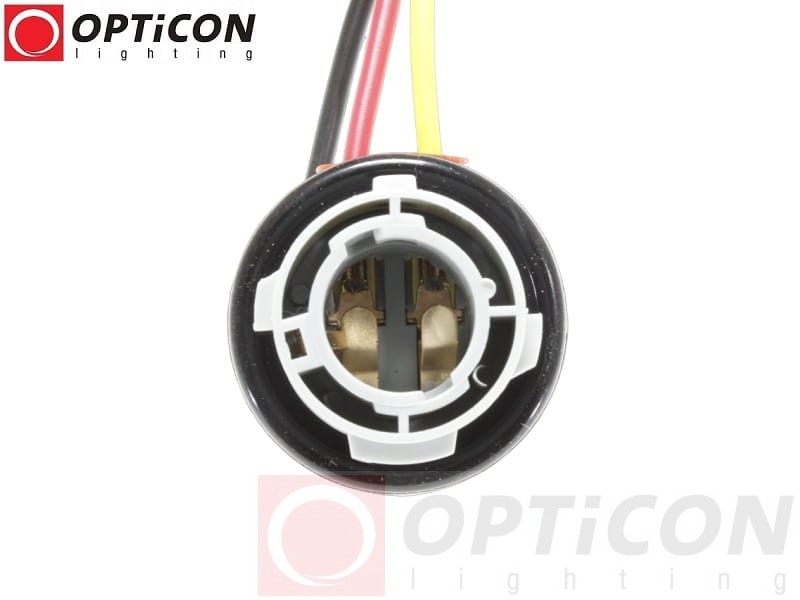

Gniazdo BAY15d posiada dwa styki na spodzie żarówki oraz wspólne połączenie przez metalowy trzonek, co umożliwia realizację tych funkcji.
Oprawka BAY15d OPTICON znajduje zastosowanie przede wszystkim w tylnych lampach samochodowych wykorzystujących dwufunkcyjne żarówki P21/5W.
W wielu samochodach jedna żarówka odpowiada zarówno za światło pozycyjne, jak i za światło hamowania. Pozwala to ograniczyć liczbę źródeł światła i wykorzystać wspólny punkt świetlny.
Gniazdo z przewodami może zostać wykorzystane podczas:
Przed zakupem należy sprawdzić, czy fabryczna lampa wykorzystuje żarówkę P21/5W z trzonkiem BAY15d oraz czy wymiary i sposób mocowania oprawki są zgodne z konstrukcją lampy.
Gniazdo BAY15d z przewodami OPTICON umożliwia stosowanie odpowiednio dobranych zamienników LED tradycyjnych żarówek P21/5W.
Żarówki LED P21/5W BAY15d są projektowane jako zamienniki tradycyjnych żarówek dwuwłóknowych. Odpowiednie modele posiadają dwa poziomy jasności odpowiadające funkcjom światła pozycyjnego i STOP.
Ważne: żarówka LED P21/5W powinna być przeznaczona do pracy w dwóch funkcjach oświetleniowych. Zwykła, jednofunkcyjna żarówka LED BA15s nie jest odpowiednim zamiennikiem żarówki BAY15d P21/5W.
W samochodach wyposażonych w kompatybilne gniazdo BAY15d można zastosować odpowiednio dobraną żarówkę LED P21/5W.
Żarówka LED P21/5W BAY15d o zgodnym trzonku, wymiarach i parametrach elektrycznych może zostać zamontowana w miejsce tradycyjnej żarówki dwuwłóknowej bez konieczności modyfikowania samego gniazda.
Podczas doboru żarówki LED należy zwrócić uwagę na:
W przypadku montażu nowego gniazda BAY15d OPTICON z przewodami należy prawidłowo podłączyć wszystkie wymagane obwody elektryczne.
Żarówki P21/5W z trzonkiem BAY15d występują w wersjach przeznaczonych do instalacji samochodowych o różnych napięciach zasilania.
W samochodach osobowych i wielu pojazdach dostawczych stosowane są instalacje 12V, natomiast w samochodach ciężarowych, autobusach i części pojazdów specjalistycznych spotykane są instalacje 24V.
Również zamienniki LED BAY15d występują w różnych wersjach napięciowych.
Ważne: typ trzonka BAY15d nie określa napięcia pracy żarówki. Przed montażem należy sprawdzić parametry elektryczne oprawki oraz dobrać źródło światła odpowiednie do napięcia instalacji pojazdu.
Przy wyborze oprawki samochodowej istotne znaczenie mają jej wymiary montażowe.
Wymiary gniazda BAY15d OPTICON:
Wymiary umożliwiają porównanie produktu z oryginalną oprawką lub przygotowanym miejscem montażowym.
Uwaga: zgodność średnicy otworu nie gwarantuje dopasowania do każdej fabrycznej lampy. Należy sprawdzić również konstrukcję i sposób mocowania oprawki.

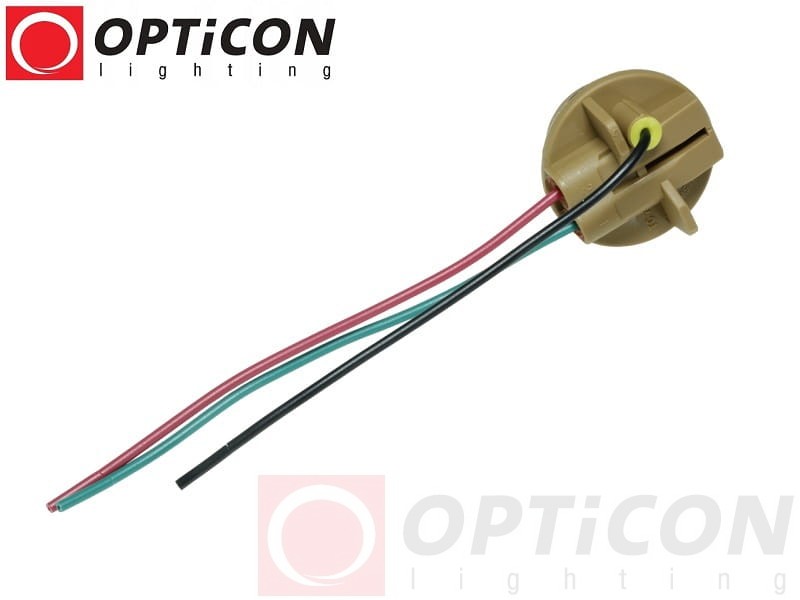

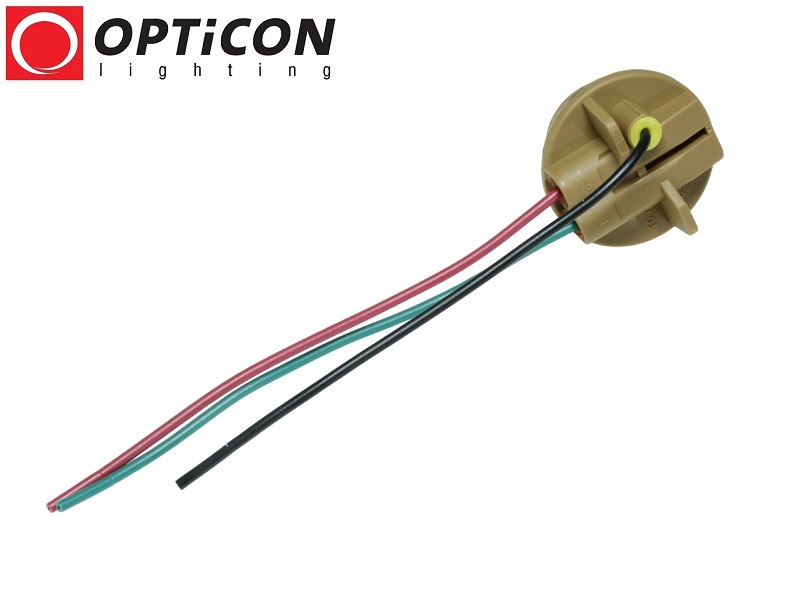

Oprawka BAY15d OPTICON została wyposażona w fabrycznie zamontowane przewody przyłączeniowe.
Rozwiązanie to ułatwia podłączenie gniazda do instalacji elektrycznej samochodu, szczególnie podczas naprawy uszkodzonego oświetlenia.
Gniazdo BAY15d jest przeznaczone do obsługi dwóch niezależnych funkcji żarówki P21/5W, dlatego prawidłowe podłączenie instalacji wymaga uwzględnienia:
Przed wykonaniem połączeń należy ustalić funkcję poszczególnych przewodów. Nie należy zakładać ich przeznaczenia wyłącznie na podstawie koloru izolacji.
Sposób montażu zależy od konstrukcji lampy i instalacji elektrycznej pojazdu.
Ważne: w przypadku zamienników LED należy uwzględnić wymaganą biegunowość zasilania oraz sposób działania dwóch obwodów świetlnych.
W samochodowym oświetleniu stosuje się różne rodzaje trzonków bagnetowych. Pomimo podobnego wyglądu nie są one bezpośrednio zamienne.
| Typ trzonka | Budowa | Przykładowa żarówka | Typowe zastosowanie |
|---|---|---|---|
| BA15s | Dwa symetryczne bolce na tej samej wysokości, jeden styk na spodzie | P21W, R10W, R5W | Oświetlenie jednofunkcyjne |
| BAY15d | Dwa bolce na różnych wysokościach, dwa styki na spodzie | P21/5W | Światła pozycyjne i STOP |
| BAU15s | Dwa bolce przesunięte kątowo, jeden styk na spodzie | PY21W | Kierunkowskazy |
Gniazdo BAY15d nie jest bezpośrednim zamiennikiem gniazda BA15s ani BAU15s. Różnice w rozmieszczeniu bolców oraz liczbie styków wymagają zastosowania odpowiedniego typu oprawki.
Oprawki żarówek w tylnych lampach samochodowych pracują przez wiele lat w warunkach narażenia na zmiany temperatury, wilgoć i drgania.
Z czasem może dojść do uszkodzenia obudowy, pogorszenia kontaktu elektrycznego lub korozji styków.
Jeżeli przyczyną usterki jest uszkodzona oprawka, jej wymiana na odpowiednio dobrane gniazdo BAY15d z przewodami OPTICON może przywrócić prawidłowe działanie oświetlenia.
Gniazdo BAY15d z przewodami do żarówek P21/5W stanowi część oferty akcesoriów samochodowych marki OPTICON.
Produkt powstał z wykorzystaniem wieloletniego doświadczenia firmy OPTICON w dziedzinie samochodowego oświetlenia LED, obejmującego rozwiązania przeznaczone do naprawy, wymiany i modernizacji oświetlenia pojazdów.
Możliwość montażu tradycyjnych żarówek P21/5W oraz odpowiednio dobranych zamienników LED BAY15d sprawia, że oprawka jest praktycznym elementem podczas prac związanych z tylnym oświetleniem samochodowym.




Tak. Gniazdo jest przeznaczone do żarówek P21/5W wyposażonych w trzonek BAY15d.
Tak. Produkt może współpracować z odpowiednio dobranymi zamiennikami LED P21/5W BAY15d obsługującymi dwie funkcje oświetleniowe.
Tak. Konstrukcja gniazda umożliwia podłączenie dwóch niezależnych funkcji żarówki P21/5W, najczęściej światła pozycyjnego i STOP.
Nie. Żarówki P21W BA15s posiadają inny układ bolców i jeden styk na spodzie, dlatego wymagają odpowiedniej oprawki BA15s.
Gniazdo przeznaczone jest do otworu montażowego o średnicy 26 mm. Średnica zewnętrzna oprawki wynosi 37 mm.
Tak. Produkt posiada fabrycznie zamontowane przewody przyłączeniowe ułatwiające podłączenie do instalacji elektrycznej pojazdu.
Może być wykorzystane w odpowiednich instalacjach pojazdów ciężarowych, pod warunkiem zgodności parametrów elektrycznych oprawki i zastosowanej żarówki z instalacją pojazdu.
Nie. Odpowiednio dobrana żarówka LED P21/5W BAY15d może zastąpić tradycyjną żarówkę bez modyfikowania kompatybilnego gniazda. Montaż nowej oprawki z przewodami wymaga natomiast prawidłowego podłączenia instalacji.
Gniazdo BAY15d z przewodami OPTICON do żarówek P21/5W to praktyczna oprawka samochodowa przeznaczona do naprawy i modernizacji oświetlenia wykorzystującego dwa niezależne obwody świetlne.
Najważniejsze zalety produktu to kompatybilność z tradycyjnymi żarówkami P21/5W i zamiennikami LED BAY15d, fabrycznie zamontowane przewody, średnica zewnętrzna 37 mm oraz otwór montażowy 26 mm.
Produkt stanowi część oferty marki OPTICON, rozwijanej z wykorzystaniem wieloletniego doświadczenia w samochodowym oświetleniu LED.
Wybierz gniazdo BAY15d OPTICON – praktyczne rozwiązanie do montażu żarówek P21/5W oraz ich odpowiedników LED w światłach pozycyjnych i STOP.
