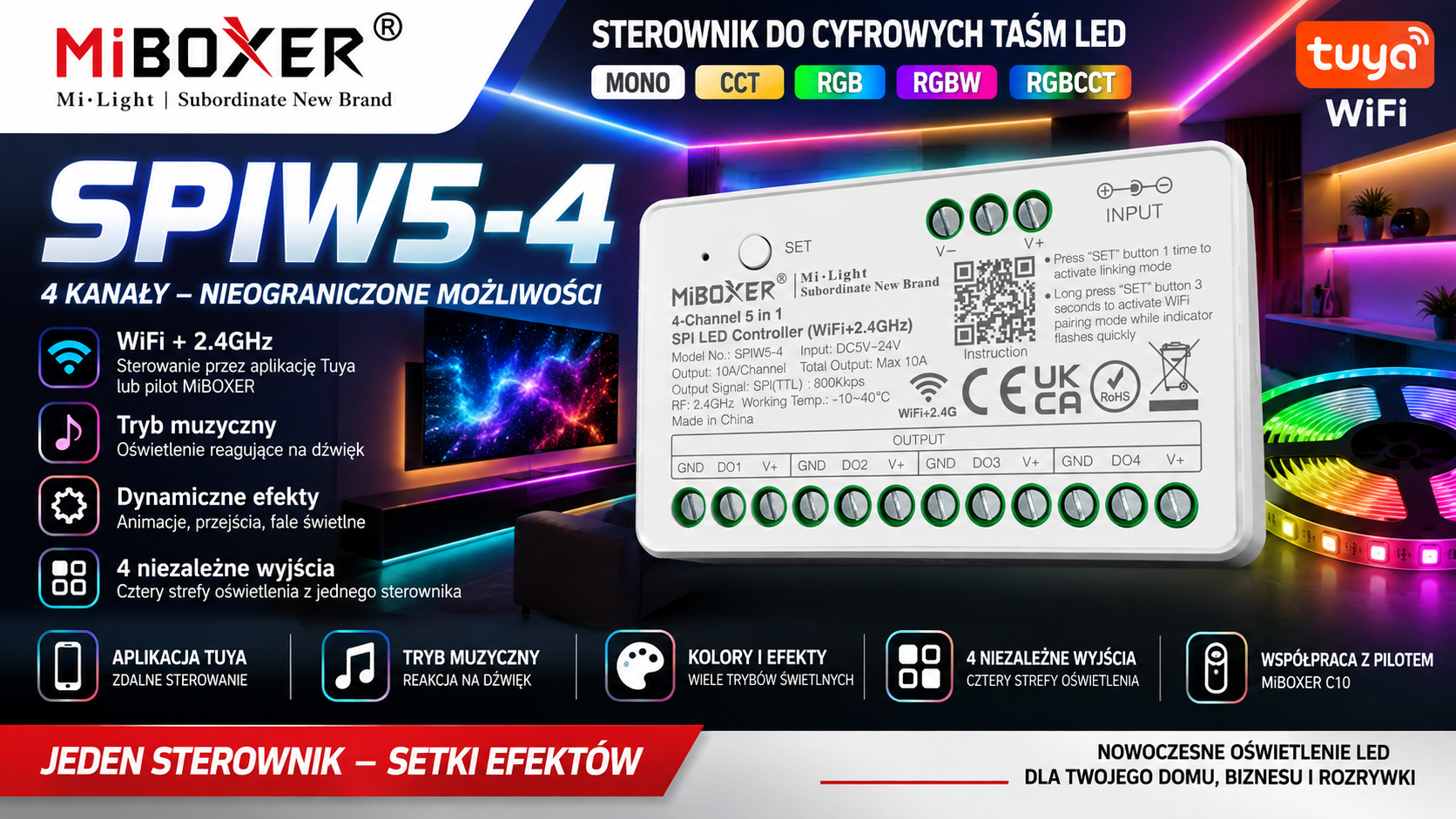

MiBOXER SPIW5-4 – sterownik do cyfrowych taśm LED SPI z 4 wyjściami, WiFi i Tuya

MiBOXER SPIW5-4 to zaawansowany sterownik do cyfrowych taśm LED SPI, przeznaczony do tworzenia nowoczesnych instalacji oświetleniowych z dynamicznymi efektami świetlnymi. Sterownik łączy komunikację WiFi, 2,4 GHz oraz Digital SPI, dzięki czemu może być obsługiwany za pomocą smartfona, pilota lub innych kompatybilnych urządzeń.

Najważniejszą cechą modelu SPIW5-4 są 4 niezależne wyjścia Digital SPI. Pozwalają one podzielić instalację na cztery osobne strefy oświetlenia i sterować nimi z jednego sterownika. Otwiera to znacznie większe możliwości aranżacyjne niż w przypadku sterownika posiadającego tylko jedno wyjście.

MiBOXER SPIW5-4 obsługuje różne rodzaje cyfrowych taśm LED, w tym konfiguracje MONO, CCT, RGB, RGBW oraz RGBCCT. W zależności od zastosowanej taśmy można uzyskać zarówno klasyczne białe światło, regulację temperatury barwowej, jak i wielokolorowe animacje oraz dynamiczne efekty świetlne.

MiBOXER SPIW5-4 – sterownik do cyfrowych taśm LED SPI

Cyfrowa taśma LED SPI różni się od klasycznej taśmy LED tym, że posiada układy sterujące umożliwiające niezależne sterowanie poszczególnymi pikselami lub grupami pikseli. Dzięki temu światło może nie tylko zmieniać kolor, ale również tworzyć animacje, fale świetlne, przejścia kolorów, efekty dynamiczne i reakcje na muzykę.

W przypadku zwykłej taśmy RGB cały odcinek najczęściej zmienia kolor jednocześnie. Taśma cyfrowa SPI pozwala natomiast na uzyskanie efektu, w którym różne fragmenty taśmy świecą w tym samym czasie różnymi kolorami.

To właśnie dlatego sterownik MiBOXER SPIW5-4 znajduje zastosowanie w dekoracji wnętrz, oświetleniu architektonicznym, reklamie, witrynach sklepowych, lokalach gastronomicznych, pokojach gamingowych, instalacjach Smart Home oraz podczas eventów.

4 niezależne wyjścia SPI – co daje ta funkcja?

Cztery niezależne wyjścia Digital SPI to jedna z najważniejszych zalet modelu SPIW5-4. Dzięki nim jeden sterownik może obsługiwać aż cztery oddzielne strefy oświetlenia.

Każde wyjście można wykorzystać do podłączenia osobnego odcinka cyfrowej taśmy LED. Zamiast instalowania czterech oddzielnych sterowników można więc wykorzystać jeden MiBOXER SPIW5-4 i uporządkować całą instalację w jednym miejscu.

Przykład 1 – oświetlenie całego pomieszczenia

Jedno wyjście można wykorzystać do oświetlenia sufitu, drugie do podświetlenia mebli, trzecie do oświetlenia telewizora, a czwarte do podświetlenia podłogi lub schodów.

W ten sposób jeden sterownik może obsługiwać kilka różnych elementów oświetlenia znajdujących się w jednym pomieszczeniu.

Przykład 2 – oświetlenie salonu

• Wyjście 1: taśma LED za telewizorem,
• Wyjście 2: podświetlenie sufitu lub wnęki,
• Wyjście 3: oświetlenie mebli,
• Wyjście 4: podświetlenie półek.

W zależności od wybranego trybu można stworzyć spokojne oświetlenie dekoracyjne albo dynamiczną aranżację z płynną zmianą kolorów.

Przykład 3 – pokój gamingowy

Cztery wyjścia pozwalają podzielić oświetlenie pokoju gamingowego na kilka niezależnych elementów. Taśma za monitorem może być połączona z podświetleniem biurka, ściany oraz półek z komputerem lub konsolą.

Można wykorzystać efekty RGB, animacje, płynne przejścia kolorów oraz tryb muzyczny reagujący na dźwięk.

Przykład 4 – sklep, restauracja lub lokal usługowy

Jedno urządzenie może obsługiwać oświetlenie kilku stref lokalu. Poszczególne wyjścia można wykorzystać na przykład do podświetlenia witryny, baru, półek, logo oraz elementów dekoracyjnych.

Dzięki temu można stworzyć spójną instalację LED bez konieczności stosowania osobnego sterownika dla każdej strefy.

Jakie efekty można uzyskać dzięki cyfrowej taśmie LED SPI?

W połączeniu z cyfrową taśmą LED sterownik MiBOXER SPIW5-4 pozwala wykorzystać znacznie więcej efektów niż standardowy sterownik RGB.

• płynna zmiana kolorów,
• animacje świetlne,
• efekt przesuwającego się światła,
• efekty falowe,
• przejścia kolorów,
• efekty tęczy,
• dynamiczne zmiany jasności,
• efekty reagujące na muzykę,
• statyczne kolory,
• efekty dekoracyjne dopasowane do charakteru pomieszczenia.

W przypadku cyfrowej taśmy LED efekt może przesuwać się wzdłuż taśmy. Dzięki temu możliwe jest uzyskanie efektów, których nie da się uzyskać za pomocą zwykłej taśmy RGB sterowanej jako jeden wspólny obwód.

4 wyjścia SPI – więcej możliwości tworzenia efektów

Podział instalacji na cztery wyjścia pozwala zastosować cyfrowe taśmy LED w większych i bardziej rozbudowanych projektach.

Można na przykład zastosować cztery odcinki taśmy w różnych miejscach pomieszczenia i stworzyć cztery strefy oświetleniowe. Pozwala to uporządkować instalację i ograniczyć konieczność stosowania wielu niezależnych sterowników.

Przy większych instalacjach możliwe jest również wykorzystanie kilku sterowników i synchronizowanie efektów pomiędzy nimi, co pozwala tworzyć rozbudowane instalacje świetlne.

MiBOXER SPIW5-4 5in1 – jeden sterownik, wiele rodzajów taśm

Model SPIW5-4 jest określany jako sterownik 5in1. Pozwala na wybór trybu odpowiedniego do rodzaju podłączonego oświetlenia.

• MONO – sterowanie taśmą jednokolorową,
• CCT – regulacja temperatury barwowej białego światła,
• RGB – sterowanie czerwonym, zielonym i niebieskim kanałem,
• RGBW – RGB z dodatkowym kanałem białym,
• RGBCCT – RGB oraz regulacja bieli w zakresie temperatury barwowej.

Dzięki temu jeden sterownik może być wykorzystany w różnych projektach oświetleniowych, bez konieczności stosowania osobnych urządzeń dla każdego rodzaju taśmy.

Cyfrowe taśmy LED SPI – dlaczego warto je stosować?

Klasyczne taśmy LED są bardzo dobrym rozwiązaniem do podstawowego oświetlenia dekoracyjnego. Jednak jeżeli zależy nam na animacjach, efektach świetlnych oraz możliwości sterowania poszczególnymi fragmentami taśmy, warto zastosować cyfrową taśmę LED SPI.

Cyfrowe taśmy LED pozwalają uzyskać:

• dynamiczne animacje,
• efekty przesuwającego się światła,
• indywidualne kolory poszczególnych fragmentów,
• efekty muzyczne,
• bardziej zaawansowane dekoracje świetlne,
• efekty odpowiednie do reklamy i ekspozycji produktów.

Sterowanie cyfrową taśmą LED przez WiFi

MiBOXER SPIW5-4 posiada komunikację WiFi, dzięki której można sterować oświetleniem za pomocą aplikacji Tuya Smart.

Telefon może pełnić funkcję centrum sterowania całym systemem. Użytkownik może zmieniać kolory, jasność oraz dostępne efekty bez konieczności podchodzenia do sterownika.

Co daje sterowanie przez aplikację Tuya?

• zdalne sterowanie oświetleniem,
• zmiana koloru światła,
• regulacja jasności,
• wybór efektów dynamicznych,
• tworzenie harmonogramów,
• automatyzacja pracy oświetlenia,
• sterowanie oświetleniem za pomocą smartfona.

W zależności od konfiguracji systemu Tuya możliwa jest również integracja z innymi urządzeniami inteligentnego domu.

Tryb muzyczny – LED reagujący na muzykę

Jedną z ciekawszych funkcji sterownika jest tryb muzyczny. Oświetlenie może reagować na rytm i dźwięk muzyki, zmieniając kolor, jasność lub charakter animacji.

Takie rozwiązanie sprawdzi się szczególnie dobrze podczas:

• imprez domowych,
• urodzin i przyjęć,
• eventów,
• koncertów,
• imprez klubowych,
• oświetlania stanowisk gamingowych,
• prezentacji i pokazów.

W zależności od konfiguracji tryb muzyczny może wykorzystywać mikrofon sterownika lub mikrofon smartfona.

Sterowanie pilotem MiBOXER C10

Jeżeli nie chcesz korzystać ze smartfona, sterownik może współpracować również z kompatybilnym pilotem MiBOXER C10 Digital SPI.

Pilot pozwala na wygodne sterowanie oświetleniem bez uruchamiania aplikacji. Jest to szczególnie praktyczne w domu, restauracji, sklepie lub innym miejscu, w którym oświetlenie jest często zmieniane.

MiBOXER SPIW5-4 – sterowanie radiowe 2,4 GHz

Oprócz WiFi sterownik wykorzystuje również komunikację radiową 2,4 GHz. Pozwala to na współpracę z kompatybilnymi urządzeniami sterującymi MiBOXER.

Połączenie WiFi oraz 2,4 GHz daje użytkownikowi możliwość wyboru sposobu obsługi instalacji – za pomocą smartfona lub kompatybilnego pilota.

Jak podłączyć cyfrową taśmę LED do SPIW5-4?

Typowa cyfrowa taśma LED SPI posiada przewody odpowiedzialne za zasilanie oraz transmisję danych. Najczęściej są to:

• V+ – dodatnie zasilanie taśmy,
• GND / V- – masa,
• DIN / DATA – wejście sygnału sterującego.

Przewody zasilające należy podłączyć zgodnie z oznaczeniami na sterowniku, natomiast przewód DIN należy podłączyć do odpowiedniego wyjścia DATA/SPI.

Uwaga: przed podłączeniem należy sprawdzić napięcie pracy taśmy, typ zastosowanego układu SPI oraz kierunek przepływu danych. Oznaczenia na taśmach mogą się różnić w zależności od producenta.

Kompatybilne układy cyfrowych taśm LED

Sterownik MiBOXER SPIW5-4 współpracuje z wieloma popularnymi układami Digital SPI, między innymi:

• WS2811,
• WS2812,
• WS2813,
• WS2815,
• SK6812,
• SK6813,
• TM1804,
• TM1809,
• UCS1903,
• UCS2903

Lista kompatybilnych układów zależy od aktualnej konfiguracji i oprogramowania sterownika. Przed zakupem warto sprawdzić typ układu znajdującego się na konkretnej taśmie LED.

Zasilanie sterownika MiBOXER SPIW5-4

Sterownik obsługuje napięcie 5V, 12V oraz 24V DC. Należy dobrać napięcie zasilania odpowiednie do zastosowanej taśmy LED.

Nie należy podłączać taśmy 5V do zasilania 12V lub 24V. Analogicznie taśma przeznaczona do określonego napięcia powinna być zasilana zgodnie z jej specyfikacją.

Maksymalny prąd sterownika wynosi 10A. Przy projektowaniu większej instalacji należy uwzględnić również pobór prądu zastosowanej taśmy LED, długość odcinków oraz sposób doprowadzenia zasilania.

Gdzie można wykorzystać MiBOXER SPIW5-4?

Duża liczba funkcji oraz cztery niezależne wyjścia sprawiają, że sterownik może być stosowany w wielu rodzajach instalacji.

• domy i mieszkania – dekoracyjne oświetlenie salonów, sypialni i kuchni,
• pokoje gamingowe – dynamiczne podświetlenie stanowiska komputerowego,
• telewizory i kina domowe – podświetlenie ściany za ekranem,
• schody – dekoracyjne efekty świetlne,
• meble – podświetlenie półek i wnęk,
• restauracje i bary – dekoracyjne oświetlenie wnętrz,
• hotele – oświetlenie dekoracyjne i architektoniczne,
• sklepy i witryny – przyciągające uwagę efekty świetlne,
• reklama – podświetlenie konstrukcji i elementów ekspozycyjnych,
• eventy – dynamiczne efekty świetlne reagujące na muzykę.

Dlaczego warto wybrać sterownik z czterema wyjściami?

W przypadku niewielkiej instalacji jeden sterownik z jednym wyjściem może być wystarczający. Przy bardziej rozbudowanym projekcie liczba niezależnych stref szybko jednak rośnie.

SPIW5-4 pozwala obsłużyć cztery strefy z jednego urządzenia. Oznacza to mniej sterowników, mniej urządzeń do konfiguracji oraz bardziej uporządkowaną instalację.

Przykładowo w jednym pomieszczeniu można podzielić oświetlenie na:

1. podświetlenie sufitu,
2. podświetlenie mebli,
3. podświetlenie telewizora,
4. oświetlenie dekoracyjne podłogi lub półek.

Takie rozwiązanie jest szczególnie przydatne w rozbudowanych instalacjach, w których kilka niezależnych odcinków taśmy LED ma być obsługiwanych z jednego systemu.

MiBOXER SPIW5-4 a klasyczny sterownik RGB

Klasyczny sterownik RGB steruje najczęściej wszystkimi diodami taśmy jednocześnie. Oznacza to, że cały odcinek taśmy świeci w jednym wybranym kolorze.

Cyfrowa taśma LED SPI wraz ze sterownikiem SPIW5-4 pozwala na znacznie bardziej rozbudowane efekty. Poszczególne fragmenty taśmy mogą być sterowane niezależnie, dzięki czemu możliwe jest uzyskanie animacji przesuwających się wzdłuż całego odcinka.

To właśnie ta różnica sprawia, że sterownik Digital SPI jest interesującym rozwiązaniem do instalacji dekoracyjnych, reklamowych, gamingowych i multimedialnych.

Najważniejsze zalety MiBOXER SPIW5-4

• 4 niezależne wyjścia Digital SPI.
• 5 trybów pracy: MONO, CCT, RGB, RGBW oraz RGBCCT.
• Obsługa cyfrowych taśm LED SPI.
• WiFi i aplikacja Tuya Smart.
• Komunikacja radiowa 2,4 GHz.
• Tryb muzyczny.
• Dynamiczne efekty świetlne.
• Możliwość tworzenia czterech stref oświetlenia.
• Obsługa pilota MiBOXER C10 Digital SPI.
• Zasilanie 5V / 12V / 24V DC.
• Maksymalny prąd 10A.
• Możliwość zastosowania w instalacjach Smart Home.

MiBOXER SPIW5-4 – dane techniczne

• Model: SPIW5-4
• Typ: sterownik Digital SPI 5in1
• Napięcie zasilania: 5V / 12V / 24V DC
• Maksymalny prąd: 10A
• Liczba wyjść SPI: 4
• Komunikacja: WiFi + 2,4 GHz
• Aplikacja: Tuya Smart
• Tryby: MONO, CCT, RGB, RGBW, RGBCCT
• Tryb muzyczny: tak
• Protokół: Digital SPI / TTL
• Przeznaczenie: cyfrowe taśmy LED i moduły LED SPI
• Producent: MiBOXER

MiBOXER SPIW5-4 – sterownik do cyfrowych taśm LED SPI WiFi Tuya

Jeżeli szukasz sterownika, który pozwoli wykorzystać możliwości cyfrowej taśmy LED SPI, model MiBOXER SPIW5-4 oferuje rozbudowane możliwości sterowania. Cztery niezależne wyjścia pozwalają podzielić instalację na osobne strefy, a komunikacja WiFi i 2,4 GHz zapewnia wygodną obsługę.

Połączenie cyfrowej taśmy LED, sterownika SPI oraz aplikacji Tuya pozwala tworzyć zarówno proste instalacje dekoracyjne, jak i rozbudowane systemy z animacjami, zmianą kolorów oraz reakcją na muzykę.

Sprawdź sterownik MiBOXER SPIW5-4 do cyfrowych taśm LED SPI

FAQ – MiBOXER SPIW5-4

Co daje 4 wyjścia w sterowniku SPIW5-4?

Cztery niezależne wyjścia pozwalają podłączyć do jednego sterownika cztery osobne strefy cyfrowego oświetlenia LED. Dzięki temu można sterować rozbudowaną instalacją z jednego urządzenia.

Czy każde wyjście może obsługiwać osobną taśmę LED?

Tak. Cztery wyjścia Digital SPI pozwalają tworzyć cztery niezależne strefy, do których można podłączyć osobne odcinki kompatybilnej cyfrowej taśmy LED.

Jakie efekty można uzyskać?

Możliwe są między innymi dynamiczne zmiany kolorów, animacje, przejścia, efekty przesuwającego się światła oraz tryby reagujące na muzykę. Dokładny zakres efektów zależy również od wybranego typu taśmy i konfiguracji sterownika.

Czy SPIW5-4 obsługuje RGBW?

Tak. Sterownik obsługuje między innymi tryb RGBW oraz inne konfiguracje 5in1: MONO, CCT, RGB i RGBCCT.

Czy sterownik można obsługiwać telefonem?

Tak. Sterownik współpracuje z aplikacją Tuya Smart przez WiFi. Można również korzystać z kompatybilnego sterowania radiowego 2,4 GHz.

Czy można sterować taśmą LED za pomocą pilota?

Tak. Model SPIW5-4 współpracuje z kompatybilnym pilotem MiBOXER C10 Digital SPI.

Czy sterownik obsługuje tryb muzyczny?

Tak. Sterownik posiada tryb muzyczny, w którym efekty świetlne mogą reagować na dźwięk. Jest to szczególnie ciekawe rozwiązanie podczas imprez, eventów, w pokojach gamingowych i lokalach rozrywkowych.

Jakie napięcie zasilania obsługuje SPIW5-4?

Sterownik obsługuje napięcie 5V, 12V oraz 24V DC. Napięcie należy dobrać odpowiednio do zastosowanej cyfrowej taśmy LED.

Podsumowanie

MiBOXER SPIW5-4 to zaawansowany sterownik do cyfrowych taśm LED SPI, przeznaczony do instalacji wymagających większej liczby stref oraz dynamicznych efektów świetlnych.

Cztery niezależne wyjścia SPI pozwalają stworzyć cztery osobne strefy oświetlenia sterowane z jednego urządzenia. Dzięki temu można połączyć w jednym systemie między innymi podświetlenie sufitu, mebli, telewizora, półek, witryn czy elementów dekoracyjnych.

Obsługa MONO, CCT, RGB, RGBW i RGBCCT, trybu muzycznego, komunikacji WiFi, aplikacji Tuya Smart oraz sterowania radiowego 2,4 GHz sprawia, że SPIW5-4 może być wykorzystany zarówno w domu, jak i w sklepie, restauracji, hotelu, pokoju gamingowym, instalacji reklamowej czy podczas eventów.

Jeżeli zależy Ci na dynamicznym oświetleniu LED z animacjami, zmianą kolorów i możliwością podziału instalacji na cztery niezależne strefy, MiBOXER SPIW5-4 jest rozwiązaniem przeznaczonym właśnie do tego typu zastosowań.

Kup sterownik MiBOXER SPIW5-4 Digital SPI WiFi Tuya

Schemat podłączenia cyfrowej taśmy LED SPI

Standardowa cyfrowa taśma LED posiada przewody zasilające oraz przewód transmisji danych. Przewody V+ i GND należy podłączyć zgodnie z oznaczeniami sterownika, natomiast przewód DIN / DATA należy podłączyć do odpowiedniego wejścia danych wybranego wyjścia SPI.

Przed podłączeniem należy sprawdzić napięcie taśmy LED, typ zastosowanego układu SPI oraz oznaczenie wejścia DATA. Nieprawidłowe podłączenie napięcia może doprowadzić do uszkodzenia taśmy lub sterownika.
