Kod produktu: 1830
Złącze: P21W P5W R5W Ba15s
Materiał: Plastik
Administratorem danych osobowych jest OPTICON POLAND SP ZOO. Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.

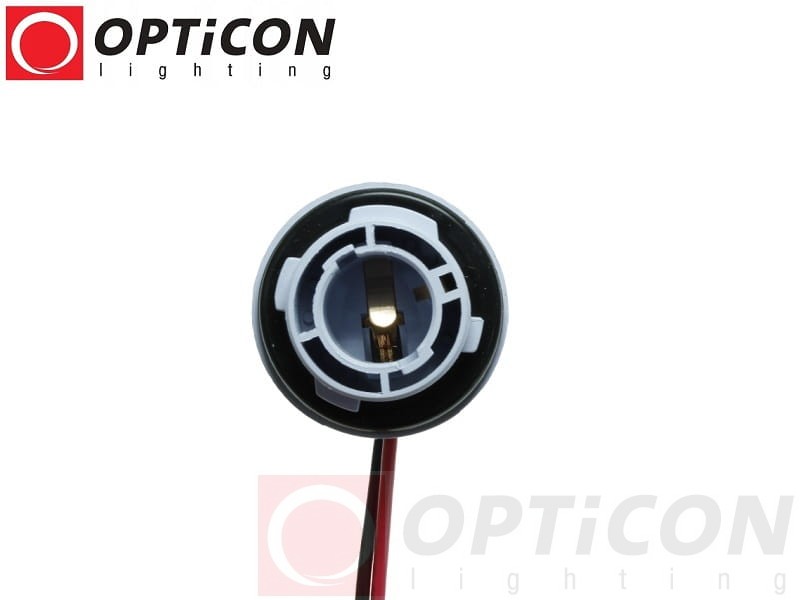

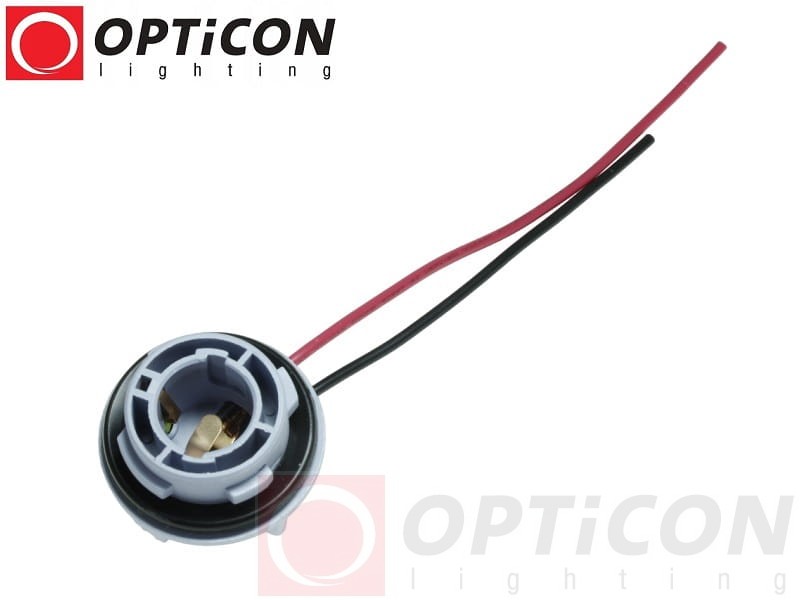

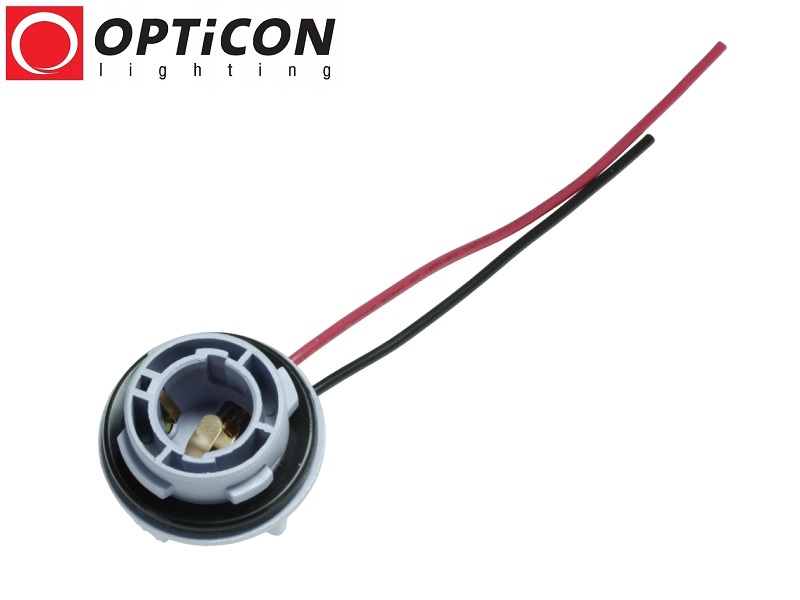

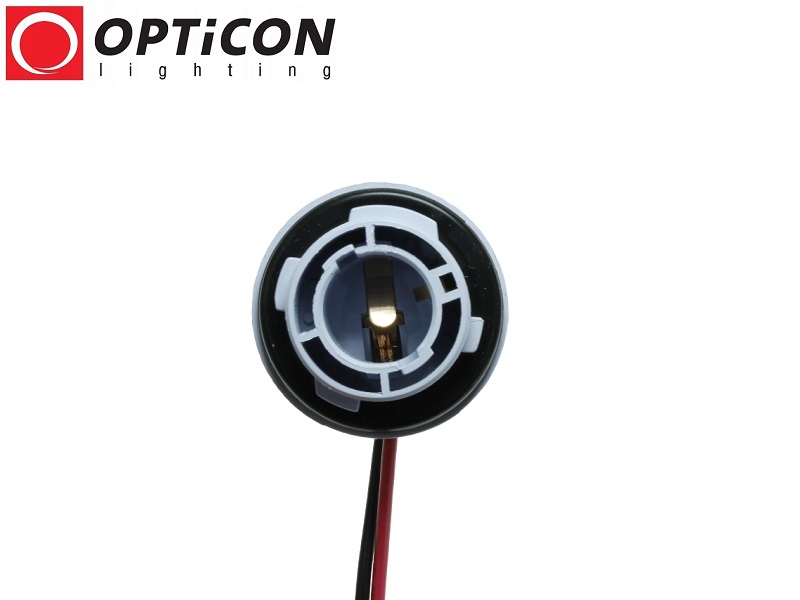

Gniazdo BA15s z przewodami OPTICON to uniwersalna oprawka samochodowa do żarówek P21W, R10W i R5W, przeznaczona do montażu tradycyjnych żarówek oraz odpowiednio dobranych zamienników LED z trzonkiem BA15s. Produkt sprawdza się podczas naprawy uszkodzonych gniazd, wymiany zużytych oprawek oraz wykonywania nowych punktów oświetleniowych w samochodach osobowych, dostawczych, ciężarowych i innych pojazdach.
Oprawka posiada standardowe gniazdo BA15s z dwoma symetrycznie rozmieszczonymi bolcami mocującymi żarówkę. Konstrukcja umożliwia osadzenie odpowiedniego źródła światła i wykonanie połączenia elektrycznego z instalacją pojazdu.

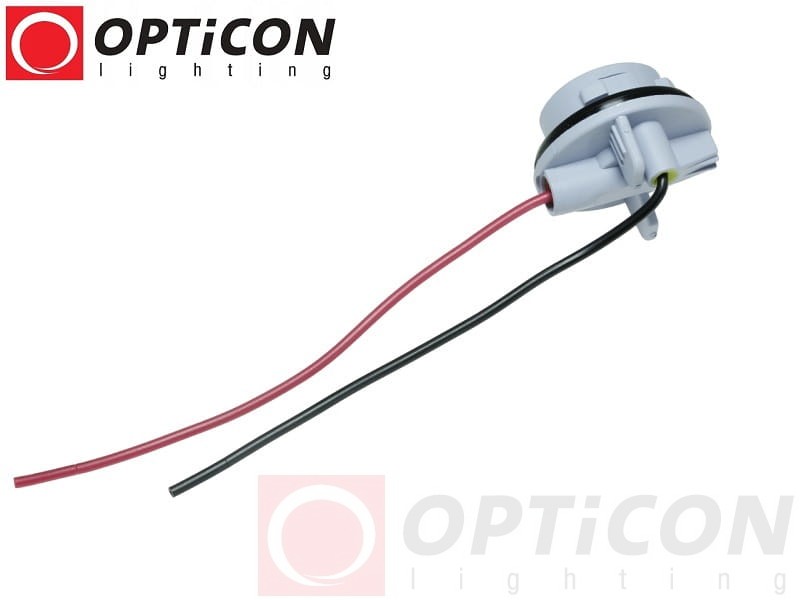

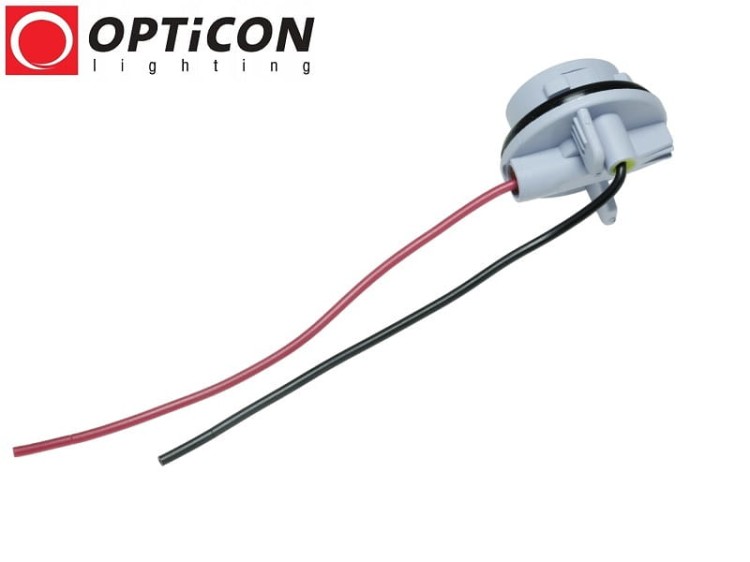

Gniazdo BA15s OPTICON zostało wyposażone w fabrycznie zamontowane przewody przyłączeniowe, które ułatwiają podłączenie oprawki do instalacji elektrycznej. Dzięki temu nie ma potrzeby samodzielnego montowania styków wewnątrz gniazda.
Obudowę wykonano z tworzywa sztucznego. Produkt posiada średnicę zewnętrzną 37 mm, przeznaczony jest do otworu montażowego o średnicy 26 mm, a średnica części gniazda współpracującej z trzonkiem żarówki wynosi 15 mm.
Produkt powstał z wykorzystaniem wieloletniego doświadczenia firmy OPTICON w dziedzinie samochodowego oświetlenia LED. Jest praktycznym akcesorium przeznaczonym do naprawy, modernizacji i rozbudowy instalacji oświetleniowych wykorzystujących żarówki BA15s.
Oprawka BA15s OPTICON jest przeznaczona do samochodowych żarówek z trzonkiem bagnetowym BA15s, posiadającym dwa symetrycznie rozmieszczone bolce mocujące oraz jeden styk elektryczny na spodzie żarówki.
Do kompatybilnych źródeł światła należą między innymi:
Przed montażem należy sprawdzić zgodność trzonka, wymiarów żarówki, napięcia zasilania oraz dopuszczalnego obciążenia elektrycznego i cieplnego oprawki.
Ważne: zgodność trzonka BA15s nie oznacza, że żarówki P21W, R10W i R5W można stosować zamiennie w każdym punkcie oświetleniowym. Należy dobrać źródło światła o parametrach odpowiednich dla danego obwodu.

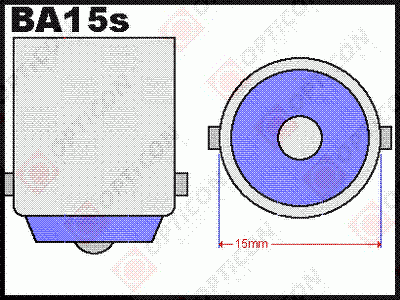

Oznaczenie BA15s określa rodzaj trzonka bagnetowego stosowanego w wielu samochodowych żarówkach.
Żarówka BA15s posiada dwa boczne bolce umieszczone na tej samej wysokości. Podczas montażu żarówkę należy wprowadzić do gniazda, a następnie obrócić zgodnie z konstrukcją mocowania.
Takie rozwiązanie pozwala na mechaniczne zablokowanie żarówki w oprawce.
Żarówki P21W BA15s są wykorzystywane w wielu punktach samochodowego oświetlenia sygnalizacyjnego.
Gniazdo OPTICON może być stosowane w odpowiednio dopasowanych lampach wykorzystujących żarówki P21W lub ich zamienniki LED.
W wielu samochodach światła cofania wykorzystują żarówki P21W BA15s.
Gniazdo z przewodami może posłużyć do naprawy uszkodzonej oprawki lub wykonania nowego punktu świetlnego w odpowiedniej lampie.
Żarówki P21W BA15s są stosowane również w wybranych tylnych światłach przeciwmgłowych.
Oprawka może zostać wykorzystana jako element naprawczy, jeżeli jej konstrukcja i parametry odpowiadają wymaganiom lampy.
W wybranych samochodach pojedyncze światła hamowania wykorzystują żarówki P21W BA15s.
Gniazdo OPTICON może być stosowane w odpowiednich lampach wyposażonych w jednoobwodowe źródło światła BA15s.
W części pojazdów stosowane są żarówki P21W BA15s w kierunkowskazach.
Przed zakupem należy jednak sprawdzić typ fabrycznej żarówki, ponieważ w wielu samochodach kierunkowskazy wykorzystują żarówki PY21W z trzonkiem BAU15s, który nie jest zamienny z BA15s.
Żarówki R5W i R10W są stosowane w wybranych lampach samochodowych, w tym w oświetleniu pozycyjnym, obrysowym i sygnalizacyjnym.
Oprawka BA15s OPTICON umożliwia montaż odpowiednich tradycyjnych żarówek R5W i R10W oraz kompatybilnych zamienników LED.
Produkt może być przydatny podczas naprawy oświetlenia w:
Przed montażem należy sprawdzić zgodność parametrów elektrycznych i mechanicznych z konkretną lampą.
Gniazdo BA15s z przewodami OPTICON umożliwia montaż odpowiednio dobranych zamienników LED tradycyjnych żarówek P21W, R10W i R5W.
Technologia LED jest często wykorzystywana podczas modernizacji samochodowego oświetlenia ze względu na niski pobór energii, wysoką jasność i dostępność różnych barw światła.
Jasność, barwa światła, pobór energii i kompatybilność z elektroniczną kontrolą oświetlenia zależą od konkretnej żarówki LED, a nie od samej oprawki BA15s.
W samochodach wyposażonych w odpowiednie gniazda BA15s można stosować kompatybilne zamienniki LED.
Żarówka LED BA15s o zgodnym trzonku, wymiarach i parametrach elektrycznych może zastąpić tradycyjną żarówkę bez konieczności modyfikowania samego gniazda.
Dotyczy to odpowiednio dobranych zamienników LED żarówek P21W, R10W i R5W.
Natomiast gniazdo BA15s z przewodami OPTICON jest osobnym elementem montażowym. W przypadku wymiany uszkodzonej oprawki lub wykonywania nowego punktu świetlnego konieczne jest prawidłowe podłączenie przewodów do instalacji elektrycznej.
Żarówki z trzonkiem BA15s występują w wersjach przeznaczonych do różnych napięć zasilania, w tym do instalacji samochodowych 12V i 24V.
Tradycyjne żarówki P21W, R10W i R5W są dostępne w odmianach przeznaczonych do samochodów osobowych, dostawczych i ciężarowych.
Również zamienniki LED BA15s występują w wersjach 12V, 24V oraz w modelach obsługujących szerszy zakres napięcia, zależnie od konstrukcji żarówki.
Ważne: samo gniazdo BA15s nie określa napięcia pracy zamontowanej żarówki. Należy dobrać źródło światła odpowiednie do instalacji pojazdu i sprawdzić dopuszczalne parametry elektryczne oprawki.
Jednym z najważniejszych parametrów produktu są jego wymiary montażowe.
Wymiary te umożliwiają porównanie produktu z fabryczną oprawką lub przygotowanym miejscem montażowym.
Uwaga: sama zgodność średnicy otworu nie gwarantuje dopasowania do każdej fabrycznej lampy. Istotny jest również kształt i sposób mocowania oprawki.
Oprawka BA15s OPTICON posiada fabrycznie zamontowane przewody przyłączeniowe, które ułatwiają wykonanie połączenia elektrycznego.
Takie rozwiązanie jest szczególnie przydatne podczas:
Ważne: gniazdo BA15s wykorzystuje pojedynczy styk zasilający żarówki oraz połączenie z jej metalowym trzonkiem. Podczas montażu należy prawidłowo ustalić funkcję przewodów i biegunowość instalacji, szczególnie przy stosowaniu źródeł światła LED.
W samochodowym oświetleniu stosuje się kilka podobnych rodzajów trzonków bagnetowych. Przed zakupem oprawki należy sprawdzić dokładne oznaczenie fabrycznej żarówki.
| Typ trzonka | Budowa | Przykładowa żarówka |
|---|---|---|
| BA15s | Dwa symetryczne bolce, jeden styk na spodzie | P21W, R10W, R5W |
| BAU15s | Dwa bolce przesunięte kątowo, jeden styk na spodzie | PY21W |
| BAY15d | Dwa bolce na różnych wysokościach, dwa styki na spodzie | P21/5W |
Gniazdo BA15s nie jest bezpośrednim zamiennikiem gniazda BAU15s ani BAY15d. Różnice w rozmieszczeniu bolców i liczbie styków uniemożliwiają prawidłowy montaż niezgodnych żarówek.
Uszkodzone gniazdo żarówki może powodować problemy z prawidłowym działaniem oświetlenia samochodowego.
Do typowych objawów należą:
Jeżeli przyczyną usterki jest uszkodzona oprawka, jej wymiana na odpowiednio dobrane gniazdo BA15s z przewodami OPTICON może przywrócić prawidłowe działanie oświetlenia.
Gniazdo BA15s z przewodami do żarówek P21W, R10W i R5W jest częścią oferty akcesoriów samochodowych marki OPTICON.
Produkt powstał z wykorzystaniem wieloletniego doświadczenia firmy OPTICON w dziedzinie samochodowego oświetlenia LED, obejmującego rozwiązania przeznaczone do naprawy, wymiany i modernizacji instalacji oświetleniowych pojazdów.
Możliwość montażu tradycyjnych żarówek BA15s oraz odpowiednio dobranych zamienników LED sprawia, że oprawka jest praktycznym elementem podczas prac związanych z oświetleniem samochodowym.


Tak. Gniazdo jest przeznaczone do odpowiednich żarówek P21W wyposażonych w trzonek BA15s.
Tak. Oprawka współpracuje z kompatybilnymi żarówkami R5W i R10W z trzonkiem BA15s. Należy dobrać moc i napięcie odpowiednie do danego obwodu.
Tak. Produkt może współpracować z odpowiednio dobranymi zamiennikami LED P21W, R10W i R5W wyposażonymi w trzonek BA15s.
Nie. Żarówki PY21W zwykle wykorzystują trzonek BAU15s z bolcami przesuniętymi kątowo. Wymagają odpowiedniego gniazda BAU15s.
Nie. Żarówki P21/5W wykorzystują trzonek BAY15d z dwoma stykami i bolcami na różnych wysokościach.
Gniazdo przeznaczone jest do otworu montażowego o średnicy 26 mm. Średnica zewnętrzna oprawki wynosi 37 mm.
Tak. Produkt wyposażono w fabrycznie zamontowane przewody przyłączeniowe.
Gniazdo może być wykorzystane w odpowiednich instalacjach pojazdów ciężarowych, jeżeli parametry elektryczne oprawki i zastosowanej żarówki są zgodne z instalacją pojazdu.
Nie. Odpowiednio dobrana żarówka LED BA15s może zastąpić tradycyjną żarówkę bez modyfikowania kompatybilnej oprawki. Montaż nowego gniazda z przewodami wymaga natomiast jego prawidłowego podłączenia do instalacji.
Gniazdo BA15s z przewodami OPTICON do żarówek P21W, R10W i R5W to praktyczna oprawka samochodowa przeznaczona do naprawy, wymiany i rozbudowy instalacji oświetleniowych.
Najważniejsze zalety produktu to kompatybilność z odpowiednimi żarówkami BA15s i zamiennikami LED, fabrycznie zamontowane przewody, średnica zewnętrzna 37 mm oraz otwór montażowy 26 mm.
Produkt stanowi część oferty marki OPTICON, rozwijanej z wykorzystaniem wieloletniego doświadczenia w samochodowym oświetleniu LED.
Wybierz gniazdo BA15s OPTICON – praktyczne rozwiązanie do montażu żarówek P21W, R10W, R5W oraz ich odpowiedników LED.
