Zestaw Sterownik LED MONO MiBoxer FUT036 12A 12V/24V DC + 2 Piloty K1 – Sterowanie Taśmą LED z Dwóch Miejsc RF 2,4 GHz

MiBoxer FUT036 + 2 piloty K1 – bezprzewodowe sterowanie oświetleniem LED z dwóch miejsc

Zestaw MiBoxer Mi-Light FUT036 z dwoma białymi pilotami K1 to praktyczne rozwiązanie umożliwiające bezprzewodowe sterowanie jednokolorowym oświetleniem LED z dwóch niezależnych miejsc.

W skład zestawu wchodzi sterownik LED MONO FUT036 12A oraz dwa bezprzewodowe piloty ścienne MiBoxer K1 z wygodnym pokrętłem do regulacji jasności. Wszystkie urządzenia komunikują się za pomocą technologii radiowej RF 2,4 GHz.

Największą zaletą zestawu jest możliwość włączenia oświetlenia jednym pilotem, a następnie wyłączenia go drugim. Oba piloty mogą również niezależnie regulować jasność tego samego obwodu LED.

Rozwiązanie doskonale sprawdza się jako bezprzewodowy odpowiednik sterowania schodowego, szczególnie tam, gdzie wykonanie tradycyjnej instalacji z przewodowymi łącznikami schodowymi byłoby trudne, kosztowne lub wymagałoby dodatkowych prac remontowych.

Zestaw przeznaczony jest do sterowania jednokolorowymi taśmami LED MONO 12V i 24V DC, modułami LED oraz innymi kompatybilnymi źródłami światła wymagającymi regulacji jasności PWM.

MiBoxer FUT036 + 2 × K1 to wygodne rozwiązanie do mieszkań, domów, biur, garaży, korytarzy, klatek schodowych, magazynów i lokali usługowych.

Najważniejsze zalety zestawu FUT036 + 2 piloty K1

• Sterowanie oświetleniem z dwóch miejsc – możliwość obsługi tej samej taśmy LED dwoma niezależnymi pilotami.
• Bezprzewodowy odpowiednik sterowania schodowego – bez dodatkowych przewodów pomiędzy punktami sterowania.
• Kompletny zestaw sterujący – jeden odbiornik FUT036 i dwa piloty K1.
• Włączanie i wyłączanie z obu pilotów – wygodna obsługa oświetlenia z różnych lokalizacji.
• Płynna regulacja jasności LED – dzięki technologii PWM.
• Wygodne pokrętła K1 – intuicyjne sterowanie intensywnością światła.
• Komunikacja radiowa RF 2,4 GHz – stabilne bezprzewodowe przesyłanie poleceń.
• Obsługa instalacji 12V i 24V DC – współpraca z popularnymi taśmami LED MONO.
• Maksymalny prąd sterownika 12A – możliwość obsługi oświetlenia o dużej mocy.
• Do 144W przy 12V DC – dla instalacji jednokolorowych LED 12V.
• Do 288W przy 24V DC – dla instalacji jednokolorowych LED 24V.
• Pamięć ostatnich ustawień – funkcja zapamiętywania stanu pracy sterownika.
• Możliwość rozbudowy systemu – współpraca z kompatybilnymi urządzeniami Mi-Light / MiBoxer.
• Eleganckie białe piloty ścienne – estetyczne dopasowanie do nowoczesnych wnętrz.

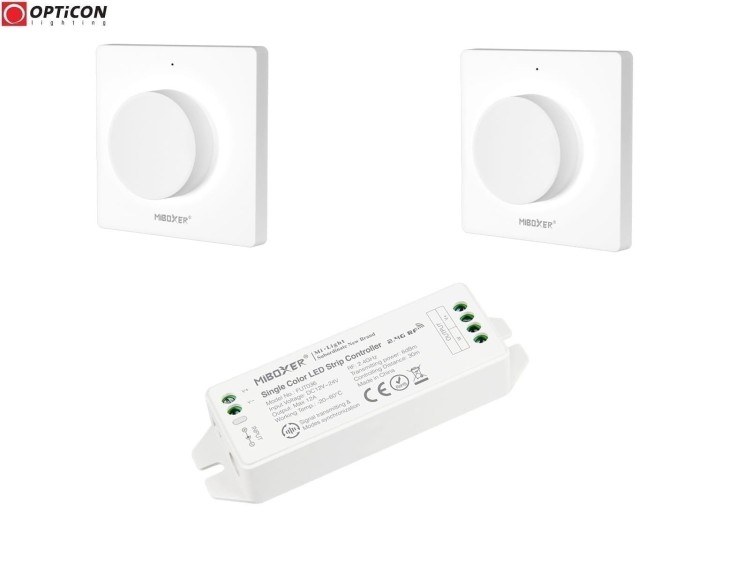

Co znajduje się w zestawie?

Oferowany komplet zawiera trzy urządzenia systemu Mi-Light / MiBoxer:

• 2 sztuki – Pilot MiBoxer K1 MONO / CCT RF 2,4 GHz, biały – bezprzewodowe piloty ścienne z pokrętłem, umożliwiające wygodne sterowanie oświetleniem. Zobacz pilot MiBoxer K1 .
• 1 sztuka – Sterownik Mi-Light FUT036 MONO 12A 12V/24V DC RF 2,4 GHz – odbiornik radiowy PWM do jednokolorowych taśm i modułów LED. Zobacz sterownik Mi-Light FUT036 .

Uwaga: zestaw obejmuje urządzenia sterujące wymienione powyżej. Do działania instalacji potrzebny jest odpowiedni zasilacz LED 12V lub 24V DC oraz kompatybilna taśma LED albo moduły LED. Nie należy zakładać, że zasilacz, taśma LED lub baterie pilotów są dołączone, jeśli nie zostało to osobno potwierdzone w zawartości opakowania.

Jak działa sterowanie oświetleniem LED z dwóch miejsc?

Podstawą zestawu jest sterownik Mi-Light FUT036, który montuje się pomiędzy zasilaczem LED a jednokolorową taśmą LED.

Do sterownika przypisuje się dwa kompatybilne piloty MiBoxer K1. Po sparowaniu oba piloty mogą sterować tym samym obwodem oświetlenia.

Przykład działania

1. Wchodzisz do pomieszczenia i włączasz oświetlenie za pomocą pierwszego pilota K1.
2. Przechodzisz na drugi koniec pomieszczenia.
3. Za pomocą drugiego pilota K1 zmniejszasz lub zwiększasz jasność.
4. Wychodząc, wyłączasz oświetlenie drugim pilotem.

Nie ma potrzeby wracania do pierwszego punktu sterowania ani prowadzenia przewodów pomiędzy pilotami.

Oba piloty sterują tym samym odbiornikiem FUT036, dlatego zmiana ustawień z jednego miejsca wpływa na ten sam obwód LED obsługiwany z drugiego miejsca.

Bezprzewodowy włącznik schodowy do taśm LED – bez dodatkowego okablowania

Tradycyjne sterowanie schodowe wymaga odpowiedniego połączenia przewodowego pomiędzy łącznikami.

W przypadku zestawu MiBoxer FUT036 + 2 piloty K1 polecenia sterujące przesyłane są drogą radiową, dzięki czemu pomiędzy punktami sterowania nie trzeba prowadzić dodatkowych przewodów.

Przykład – oświetlenie schodów

Pierwszy pilot K1 można umieścić na parterze, a drugi na piętrze.

• Na parterze: włączasz oświetlenie schodów przed wejściem.
• Podczas korzystania ze schodów: taśma LED oświetla stopnie.
• Na piętrze: wyłączasz oświetlenie drugim pilotem.

W ten sposób można uzyskać wygodną obsługę oświetlenia z dwóch lokalizacji bez wykonywania dodatkowego połączenia sterującego między pilotami.

Ważne: jest to radiowy system sterowania oświetleniem LED, a nie klasyczny przewodowy łącznik schodowy. Sterownik i zasilacz muszą być prawidłowo podłączone, a odbiornik musi mieć dostęp do zasilania.

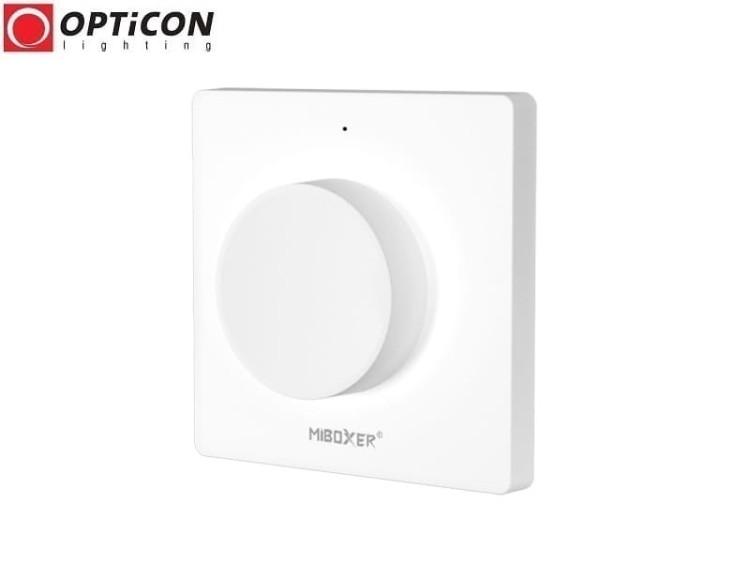

Dwa piloty MiBoxer K1 – wygodne sterowanie pokrętłem

W zestawie znajdują się dwa białe piloty ścienne MiBoxer K1, wyposażone w wygodne pokrętło sterujące.

Takie rozwiązanie pozwala intuicyjnie zarządzać jasnością oświetlenia LED bez korzystania z aplikacji mobilnej czy dodatkowego centralnego systemu sterowania.

Funkcje pilotów K1 w zestawie ze sterownikiem FUT036

• Włączanie jednokolorowego oświetlenia LED.
• Wyłączanie oświetlenia LED.
• Rozjaśnianie taśm i modułów LED.
• Ściemnianie taśm i modułów LED.
• Bezprzewodowa komunikacja ze sterownikiem FUT036.
• Sterowanie tym samym obwodem z dwóch niezależnych miejsc.

Chociaż piloty K1 mogą obsługiwać funkcje MONO / CCT z odpowiednimi odbiornikami, w połączeniu ze sterownikiem FUT036 dostępne jest sterowanie jednokolorowe MONO. Nie ma możliwości niezależnej regulacji temperatury barwowej CCT za pomocą sterownika FUT036.

Płynna regulacja jasności LED – technologia PWM

Sterownik Mi-Light FUT036 wykorzystuje technologię PWM (Pulse Width Modulation), czyli modulację szerokości impulsu.

Pozwala ona regulować jasność kompatybilnych taśm i modułów LED poprzez odpowiednie sterowanie czasem podawania napięcia na wyjście.

Dlaczego regulacja PWM jest przydatna?

• Umożliwia dostosowanie jasności oświetlenia do aktualnych potrzeb.
• Pozwala stworzyć delikatne oświetlenie dekoracyjne.
• Ułatwia korzystanie z oświetlenia wieczorem i w nocy.
• Może ograniczyć zużycie energii przy niższym poziomie jasności.
• Umożliwia wygodną regulację intensywności światła z obu pilotów.

Przykładowo w korytarzu można ustawić mocne oświetlenie podczas sprzątania, a wieczorem zmniejszyć jasność, aby uzyskać delikatne światło komunikacyjne.

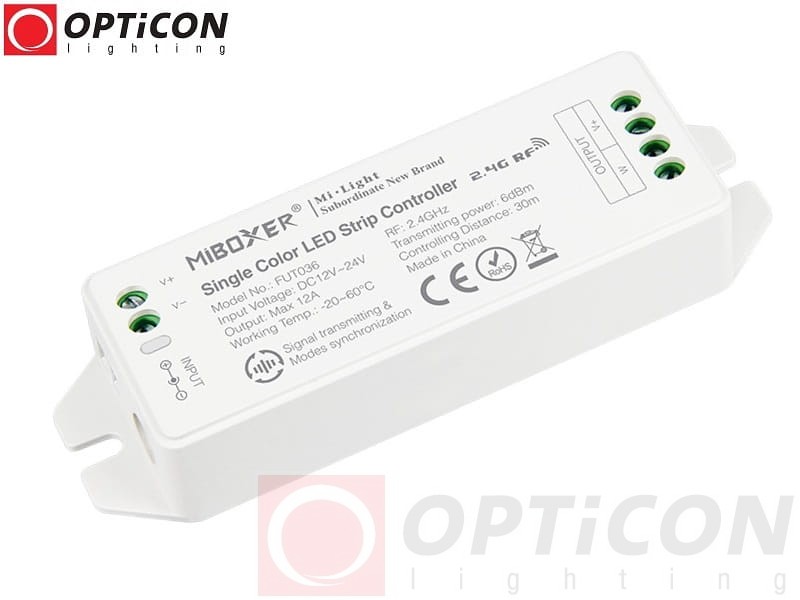

Sterownik FUT036 12A – współpraca z taśmami LED 12V i 24V

Dołączony do zestawu Mi-Light FUT036 przeznaczony jest do pracy z jednokolorowymi instalacjami LED zasilanymi napięciem 12V DC lub 24V DC.

Maksymalny prąd obciążenia sterownika wynosi 12A.

Maksymalna moc podłączonego oświetlenia

Wartości wynikają z zależności:

Moc (W) = Napięcie (V) × Prąd (A)

Oznacza to, że sterownik może obsługiwać większą moc instalacji przy napięciu 24V niż przy napięciu 12V, przy zachowaniu tego samego maksymalnego prądu.

Ważne: podane wartości są maksymalnymi parametrami obciążenia sterownika. Przy projektowaniu instalacji należy uwzględnić odpowiedni zapas, wydajność zasilacza, przekrój przewodów oraz spadki napięcia.

Przykład doboru taśmy LED do zestawu

Załóżmy, że chcemy zamontować 10 metrów jednokolorowej taśmy LED 24V DC o mocy 14,4W/m.

Całkowita moc instalacji wyniesie:

10 m × 14,4W/m = 144W

Prąd pobierany przez taśmę:

144W ÷ 24V = 6A

Takie obciążenie mieści się w podanym limicie 12A sterownika FUT036.

Do zasilania należy zastosować odpowiedni zasilacz 24V DC z zapasem mocy, a dłuższe odcinki taśmy podzielić lub zasilać w dodatkowych punktach zgodnie z zaleceniami producenta taśmy.

Uwaga: dopuszczalna łączna moc sterownika nie oznacza, że całą długość taśmy można zasilać jednostronnie bez ryzyka spadków napięcia.

Bezprzewodowa komunikacja RF 2,4 GHz

Komunikacja pomiędzy sterownikiem FUT036 a pilotami K1 odbywa się za pomocą technologii RF 2,4 GHz.

Oznacza to, że piloty nie wymagają bezpośredniej widoczności odbiornika, jak w przypadku tradycyjnych pilotów na podczerwień.

Sterownik może być zamontowany w odpowiednio przygotowanym miejscu, na przykład:

• W suficie podwieszanym.
• W zabudowie meblowej.
• W szafce technicznej.
• W odpowiedniej obudowie instalacyjnej.
• W przestrzeni montażowej przeznaczonej do sterowników LED.

Deklarowany zasięg komunikacji zestawu wynosi do 20 metrów. Rzeczywisty zasięg zależy od warunków instalacyjnych, przeszkód i zakłóceń radiowych.

Jak podłączyć zestaw MiBoxer FUT036 + 2 piloty K1?

Sterownik FUT036 montowany jest pomiędzy odpowiednim zasilaczem LED a jednokolorową taśmą LED.

Podstawowy schemat połączenia

Sieć 230V AC → Zasilacz LED 12V/24V DC → Sterownik FUT036 → Taśma LED MONO

Pilot K1 nr 1 → komunikacja RF 2,4 GHz → FUT036

Pilot K1 nr 2 → komunikacja RF 2,4 GHz → FUT036

Oba piloty komunikują się radiowo z tym samym sterownikiem. Nie wymagają połączenia przewodowego między sobą.

Podstawowe etapy instalacji

1. Dobierz jednokolorową taśmę LED 12V lub 24V DC.
2. Oblicz całkowitą moc i pobór prądu oświetlenia.
3. Dobierz odpowiedni zasilacz LED o właściwym napięciu i zapasie mocy.
4. Podłącz zasilacz do wejścia sterownika FUT036 zgodnie z oznaczeniami.
5. Podłącz taśmę LED do wyjścia sterownika, zachowując właściwą polaryzację.
6. Przygotuj oba piloty K1 do pracy.
7. Przeprowadź procedurę parowania pierwszego pilota ze sterownikiem FUT036.
8. Przypisz drugi pilot do tego samego sterownika zgodnie z instrukcją urządzeń.
9. Sprawdź włączanie, wyłączanie i regulację jasności z obu miejsc.

Ważne: sterownik FUT036 wymaga zasilania napięciem stałym 12V lub 24V DC. Nie wolno podłączać go bezpośrednio do sieci 230V AC.

Prace przy instalacji sieciowej 230V powinny być wykonywane przez osobę posiadającą odpowiednie kwalifikacje.

Jak sparować dwa piloty K1 z jednym sterownikiem FUT036?

Sterownik FUT036 umożliwia współpracę z kilkoma kompatybilnymi nadajnikami radiowymi, dzięki czemu można przypisać do niego oba piloty K1 z zestawu.

Ogólna procedura konfiguracji

1. Podłącz sterownik FUT036 i oświetlenie LED.
2. Przygotuj pierwszy pilot K1.
3. Uruchom procedurę parowania przewidzianą w instrukcji producenta.
4. Sprawdź, czy pierwszy pilot steruje oświetleniem.
5. Powtórz odpowiednią procedurę dla drugiego pilota K1.
6. Sprawdź działanie obu pilotów.

Po poprawnym sparowaniu można włączyć oświetlenie jednym pilotem, a wyłączyć drugim. Oba piloty umożliwiają również regulację jasności tego samego obwodu LED.

Uwaga: szczegółowy sposób parowania zależy od wersji urządzeń. Należy postępować zgodnie z instrukcją producenta sterownika FUT036 i pilotów K1.

Gdzie najlepiej zastosować zestaw FUT036 + 2 piloty K1?

Oświetlenie schodów

Jeden pilot na dole, drugi na górze schodów. Wygodne włączanie i wyłączanie taśm LED bez dodatkowych przewodów sterujących.

Długie korytarze

Możliwość włączenia światła przy jednym wejściu i wyłączenia przy drugim.

Sypialnie

Pierwszy pilot przy wejściu, drugi przy łóżku. Wygodne sterowanie oświetleniem bez wstawania.

Garaże

Sterowanie oświetleniem LED z dwóch różnych miejsc, na przykład przy wejściu i przy bramie garażowej.

Magazyny i pomieszczenia gospodarcze

Obsługa oświetlenia z dwóch krańców pomieszczenia bez wykonywania dodatkowego okablowania sterującego.

Salony

Jeden pilot przy wejściu, drugi przy kanapie lub w strefie wypoczynkowej.

Kuchnie

Wygodna regulacja jasności oświetlenia podszafkowego z dwóch miejsc.

Garderoby

Sterowanie oświetleniem meblowym z wejścia i z drugiej części pomieszczenia.

Biura i recepcje

Możliwość sterowania jednokolorowym oświetleniem LED z dwóch stanowisk.

Sklepy i witryny

Regulacja jasności oświetlenia ekspozycyjnego z różnych punktów lokalu.

Możliwość rozbudowy systemu Mi-Light / MiBoxer

Zestaw oparty jest na urządzeniach systemu Mi-Light / MiBoxer RF 2,4 GHz.

Sterownik FUT036 umożliwia przypisanie do 4 kompatybilnych pilotów lub paneli sterujących, dlatego instalację można rozbudować o kolejne punkty sterowania, jeżeli wymagają tego warunki użytkowania.

Możliwe jest również wykorzystanie kilku kompatybilnych sterowników przypisanych do wspólnej strefy odpowiedniego pilota.

Przed rozbudową należy potwierdzić zgodność konkretnych modeli urządzeń.

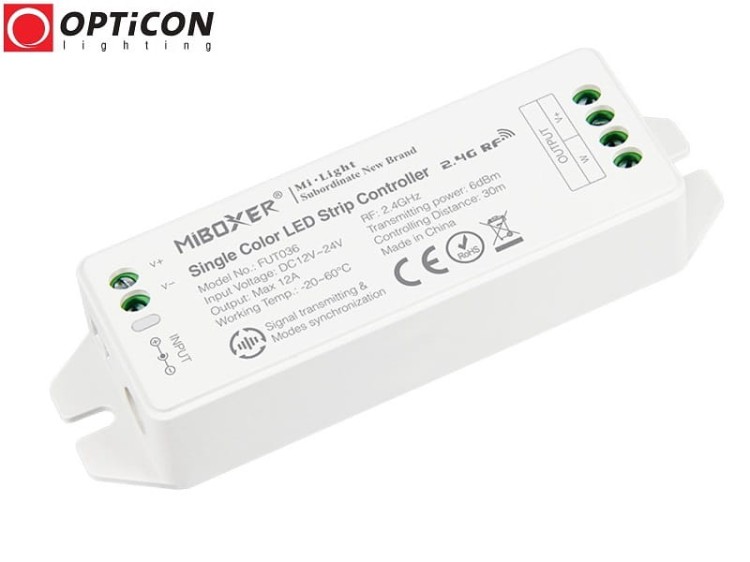

Dane techniczne sterownika Mi-Light FUT036

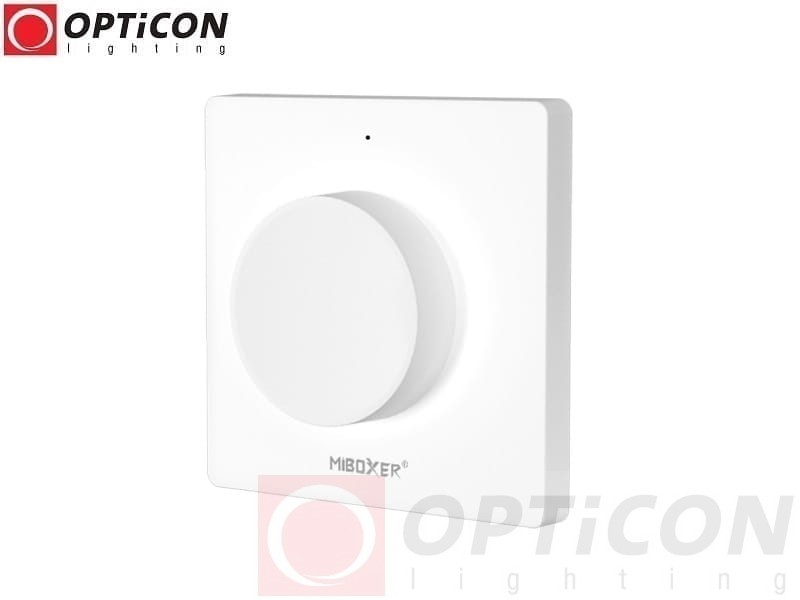

Dane techniczne pilotów MiBoxer K1

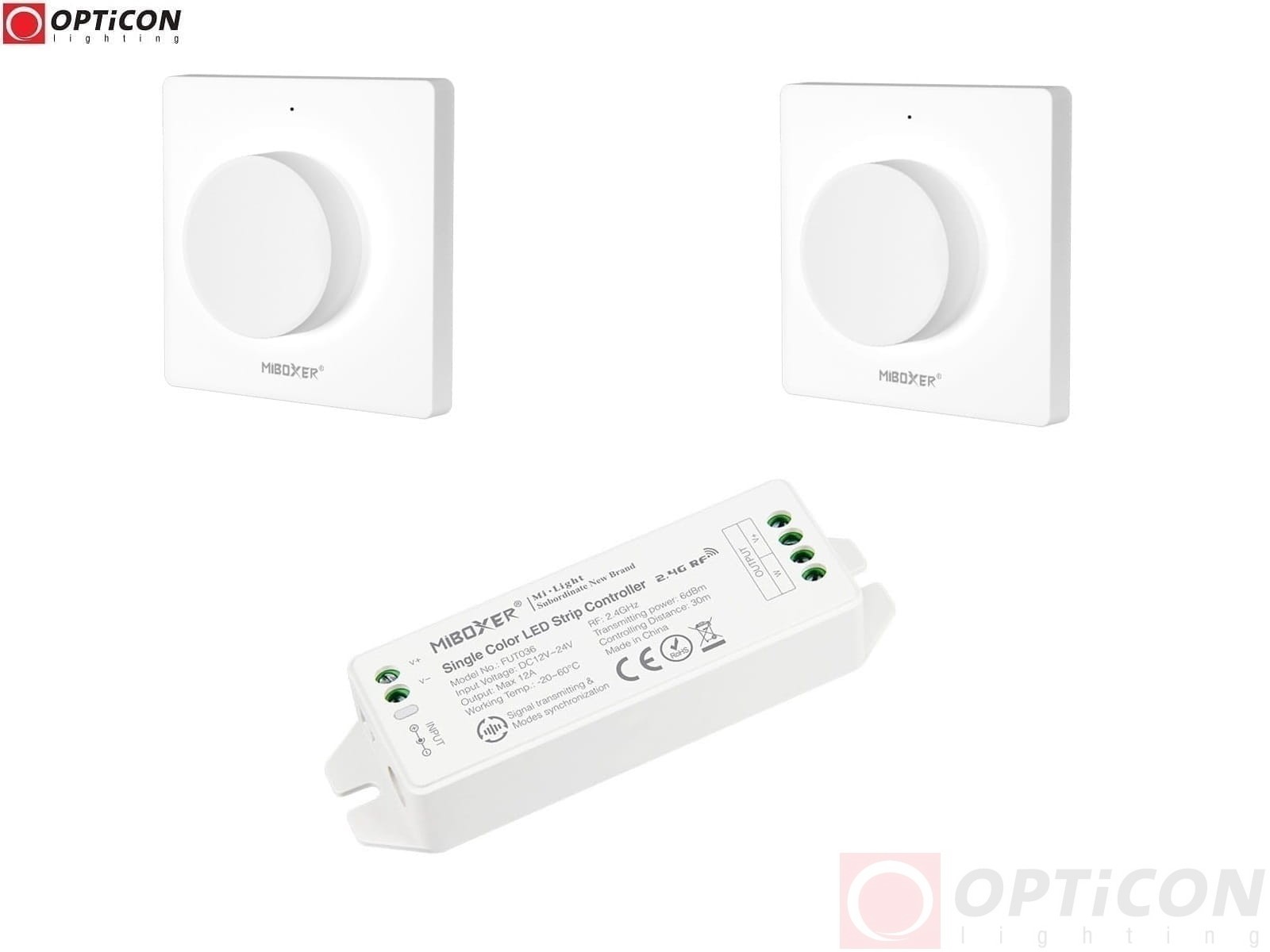

Zdjęcia zestawu MiBoxer FUT036 + 2 piloty K1

Najczęściej zadawane pytania – zestaw FUT036 + 2 piloty K1

Czy można włączyć oświetlenie jednym pilotem, a wyłączyć drugim?

Tak. Po prawidłowym sparowaniu obu pilotów K1 ze sterownikiem FUT036 można włączać i wyłączać ten sam obwód LED z dwóch niezależnych miejsc.

Czy oba piloty umożliwiają regulację jasności?

Tak. Oba piloty K1 mogą regulować jasność jednokolorowej taśmy LED podłączonej do sterownika FUT036.

Czy zestaw może zastąpić tradycyjny włącznik schodowy?

Zestaw może pełnić funkcję bezprzewodowego sterowania schodowego dla odpowiedniej instalacji LED 12V lub 24V DC. Nie jest jednak bezpośrednim zamiennikiem przewodowego łącznika schodowego 230V.

Czy trzeba prowadzić przewody między pilotami?

Nie. Piloty komunikują się radiowo ze sterownikiem FUT036 i nie wymagają połączenia przewodowego między sobą.

Czy zestaw obsługuje taśmy LED 12V i 24V?

Tak. Sterownik FUT036 przeznaczony jest do pracy z jednokolorowymi taśmami i modułami LED 12V DC oraz 24V DC.

Jaka jest maksymalna moc podłączonego oświetlenia?

Przy maksymalnym prądzie sterownika 12A moc wynosi 144W dla instalacji 12V oraz 288W dla instalacji 24V.

Czy zestaw nadaje się do taśm LED RGB?

Nie. Sterownik FUT036 jest urządzeniem MONO przeznaczonym do jednokolorowego oświetlenia LED.

Czy można regulować temperaturę barwową CCT?

Nie za pomocą dołączonego sterownika FUT036. Chociaż piloty K1 obsługują funkcje MONO / CCT z odpowiednimi odbiornikami, FUT036 jest sterownikiem jednokanałowym MONO.

Czy zestaw wymaga osobnego zasilacza LED?

Tak. Należy zastosować zasilacz 12V lub 24V DC dopasowany do napięcia i mocy podłączonej taśmy LED.

Czy sterownik FUT036 można podłączyć bezpośrednio do 230V AC?

Nie. Sterownik wymaga zasilania napięciem stałym 12V lub 24V DC.

Jak zasilane są piloty K1?

Każdy pilot K1 zasilany jest baterią CR2032 3V.

Jaki jest zasięg komunikacji zestawu?

Według przedstawionej specyfikacji zasięg wynosi do 20 metrów. Rzeczywisty zasięg zależy od warunków instalacyjnych.

Czy można dodać kolejny pilot?

Tak, zgodnie z podaną specyfikacją FUT036 obsługuje maksymalnie cztery kompatybilne piloty lub panele sterujące. Przed rozbudową należy potwierdzić zgodność dodatkowego nadajnika.

Czy sterownik zapamiętuje ostatnie ustawienia?

Tak. FUT036 posiada funkcję pamięci ostatnich ustawień zgodnie z przedstawioną specyfikacją produktu.

Dlaczego warto wybrać zestaw MiBoxer FUT036 z dwoma pilotami K1?

Zestaw MiBoxer Mi-Light FUT036 12A + 2 piloty K1 RF 2,4 GHz to wygodne rozwiązanie do sterowania jednokolorowym oświetleniem LED z dwóch niezależnych miejsc.

Łączy funkcjonalność bezprzewodowego sterowania schodowego, płynną regulację jasności PWM oraz możliwość zastosowania w instalacjach 12V i 24V DC.

Dzięki dwóm pilotom ściennym z pokrętłem można wygodnie zarządzać oświetleniem w korytarzu, na schodach, w sypialni, garażu lub dużym pomieszczeniu, bez prowadzenia dodatkowych przewodów sterujących.

Wybierz MiBoxer FUT036 + 2 × K1 i steruj jednokolorową taśmą LED z dwóch miejsc – wygodnie, bezprzewodowo i z możliwością płynnej regulacji jasności.
