Zestaw Sterowania Taśmami LED CCT OPTICON MULTI 24A 12V / 24V RF 2,4GHz – Pilot 4-Strefowy i Panel Dotykowy 230V

OPTICON CCT – kompletny zestaw do regulacji jasności i temperatury barwowej taśm LED

Zestaw sterowania taśmami LED CCT OPTICON RF 2,4GHz to nowoczesne rozwiązanie do bezprzewodowego zarządzania oświetleniem LED z regulacją temperatury barwowej. Umożliwia płynne przechodzenie od ciepłej bieli do zimnej bieli, regulację jasności oraz wygodne włączanie i wyłączanie oświetlenia za pomocą pilota lub dotykowego panelu naściennego.

W skład zestawu wchodzą trzy urządzenia: sterownik OPTICON MULTI 24A 12V / 24V DC, pilot OPTICON MULTI wielostrefowy RF 2,4GHz oraz panel naścienny OPTICON CCT jednostrefowy RF 2,4GHz 230V AC.

Zestaw przeznaczony jest przede wszystkim do dwukolorowych taśm LED CCT (Multi White, Dual White), wyposażonych w diody emitujące światło ciepłe i zimne. Sterownik MULTI można również skonfigurować do obsługi jednokolorowych taśm LED MONO, w których dostępna jest regulacja jasności bez zmiany temperatury barwowej.

Urządzenia wykorzystują komunikację radiową RF 2,4GHz, dzięki czemu sterowanie oświetleniem nie wymaga bezpośredniej widoczności pomiędzy pilotem lub panelem a odbiornikiem.

Co zawiera zestaw sterowania OPTICON CCT?

• 1 × Sterownik OPTICON MULTI Strefowy 24A 12V / 24V DC RF 2,4GHz – uniwersalny sterownik LED PWM z konfiguracją trybu MONO, CCT, RGB lub RGBW.
• 1 × Pilot OPTICON MULTI Wielostrefowy RF 2,4GHz – pilot do obsługi maksymalnie czterech niezależnych stref oświetlenia.
• 1 × Panel OPTICON CCT Jednostrefowy RF 2,4GHz 230V AC – dotykowy panel naścienny do regulacji jasności i temperatury barwowej oświetlenia CCT.

Uwaga: zestaw obejmuje urządzenia sterujące. Taśmy LED, zasilacz 12V lub 24V DC oraz przewody instalacyjne należy dobrać oddzielnie.

Sterowanie taśmami LED CCT – ciepła, neutralna i zimna biel

CCT (Correlated Color Temperature) to technologia umożliwiająca regulację temperatury barwowej światła białego. Taśmy LED CCT posiadają dwa rodzaje diod: emitujące światło ciepłe oraz zimne.

Odpowiednie sterowanie proporcjami świecenia obu kanałów pozwala uzyskać różne odcienie bieli, dopasowane do pory dnia, charakteru pomieszczenia i aktualnych potrzeb użytkownika.

Jakie światło można uzyskać dzięki sterowaniu CCT?

• Ciepła biel – przyjemne, nastrojowe światło odpowiednie do odpoczynku, salonu i sypialni.
• Neutralna biel – uniwersalne światło do codziennych czynności, kuchni, garderoby i biura.
• Zimna biel – chłodniejsze światło przydatne podczas pracy i wykonywania czynności wymagających dobrej widoczności.

Zakres możliwej regulacji temperatury barwowej zależy od parametrów zastosowanej taśmy LED CCT. Sterownik nie zmienia fizycznego zakresu barw dostępnych w podłączonym oświetleniu.

Najważniejsze funkcje zestawu OPTICON CCT

• Włączanie i wyłączanie oświetlenia – za pomocą pilota lub panelu naściennego.
• Płynna regulacja jasności – dopasowanie intensywności światła do potrzeb.
• Regulacja temperatury barwowej – zmiana od ciepłej do zimnej bieli w zakresie obsługiwanym przez taśmę LED CCT.
• Sterowanie radiowe RF 2,4GHz – bez konieczności kierowania pilota na odbiornik.
• Obsługa instalacji 12V i 24V DC – szerokie zastosowanie w oświetleniu LED.
• Pilot czterostrefowy – możliwość rozbudowy systemu o dodatkowe sterowniki.
• Dotykowy panel naścienny – wygodne sterowanie oświetleniem z jednego miejsca.
• Pamięć ostatniego ustawienia – przywracanie zapamiętanego stanu sterownika.
• Możliwość przypisania do 6 pilotów lub paneli – sterowanie z kilku miejsc.
• Wydajny sterownik 24A – cztery kanały wyjściowe o maksymalnym prądzie 6A każdy.

Pilot OPTICON MULTI – wygodne sterowanie nawet czterema strefami LED

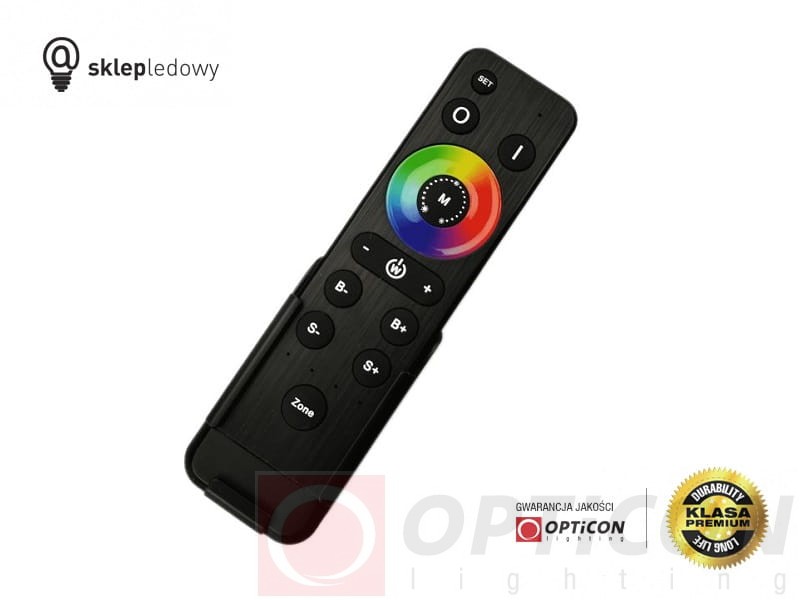

Dołączony do zestawu pilot OPTICON MULTI wielostrefowy RF 2,4GHz umożliwia bezprzewodowe zarządzanie oświetleniem z różnych miejsc w pomieszczeniu.

W przypadku taśm LED CCT użytkownik może sterować jasnością oraz temperaturą barwową światła, korzystając z funkcji dostępnych dla skonfigurowanego odbiornika.

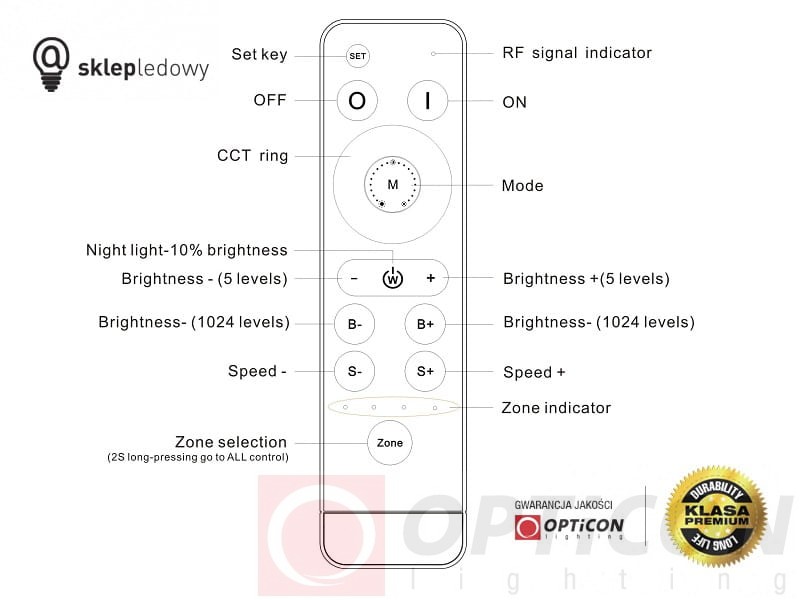

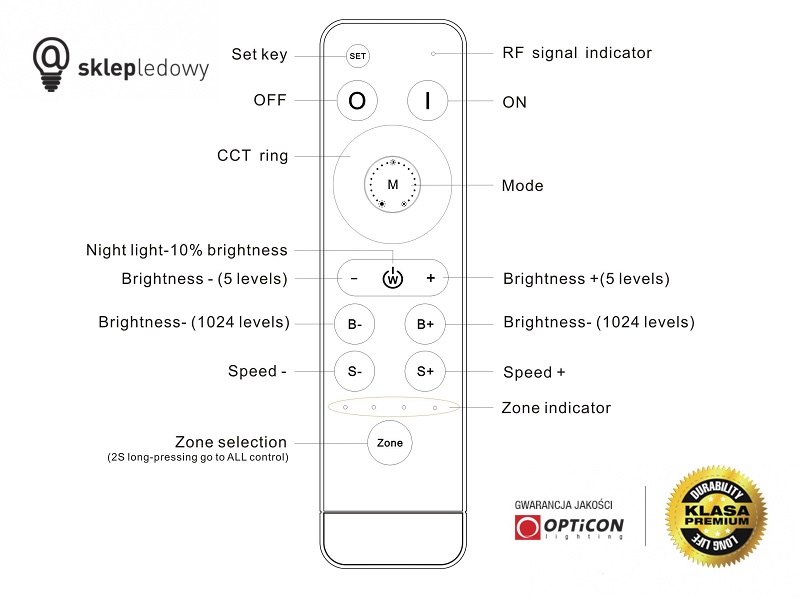

Możliwości pilota OPTICON MULTI

• Włączanie i wyłączanie światła.
• Regulacja jasności taśm LED.
• Regulacja temperatury barwowej oświetlenia CCT.
• Wybór jednej z maksymalnie czterech stref.
• Oddzielne sterowanie przypisanymi strefami.
• Wspólna obsługa stref za pomocą odpowiednich funkcji pilota.

Pilot zasilany jest dwoma bateriami AAA, dzięki czemu nie wymaga prowadzenia przewodów.

Panel dotykowy OPTICON CCT – nowoczesny sterownik naścienny 230V

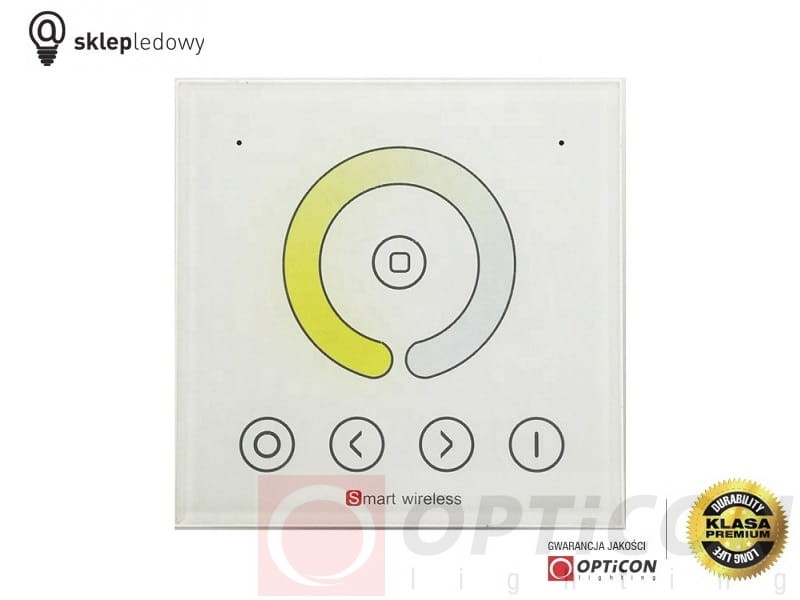

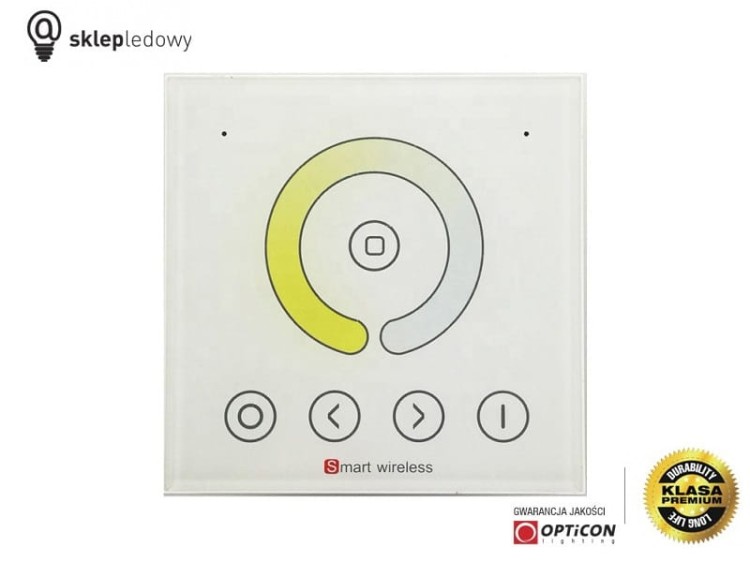

Panel OPTICON CCT RF 2,4GHz umożliwia sterowanie oświetleniem bez konieczności korzystania z pilota ręcznego.

Urządzenie posiada elegancką, białą obudowę i dotykowe elementy sterujące. Przeznaczone jest do montażu w standardowej puszce instalacyjnej Ø60 mm.

Panel jest zasilany napięciem 230V AC, a polecenia do sterownika LED przesyła drogą radiową.

Funkcje panelu OPTICON CCT

• Włączanie i wyłączanie oświetlenia.
• Płynna regulacja jasności.
• Regulacja temperatury barwowej taśm LED CCT.
• Obsługa jednej przypisanej strefy oświetlenia.
• Komunikacja radiowa RF 2,4GHz.

Panel naścienny i pilot wielostrefowy mogą współpracować z tym samym sterownikiem, zapewniając wygodną obsługę oświetlenia z różnych miejsc.

Sterownik OPTICON MULTI 24A – uniwersalny kontroler LED 12V / 24V DC

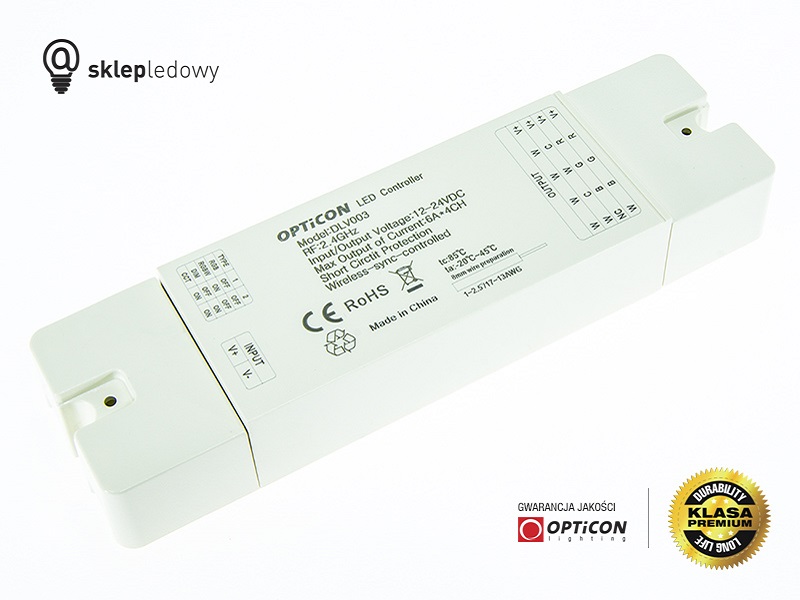

Centralnym elementem zestawu jest sterownik OPTICON MULTI 24A, pracujący w technologii PWM i przeznaczony do oświetlenia LED zasilanego napięciem 12V lub 24V DC.

Sterownik umożliwia konfigurację rodzaju obsługiwanego oświetlenia za pomocą zworek. W zależności od wybranego trybu może współpracować z taśmami:

• MONO – jednokolorowymi.
• CCT – z regulacją temperatury barwowej.
• RGB – wielokolorowymi.
• RGBW – wielokolorowymi z dodatkowym kanałem białym.

W prezentowanym zestawie podstawowym zastosowaniem jest sterowanie taśmami LED CCT. W przypadku zmiany rodzaju instalacji sterownik można skonfigurować do innego obsługiwanego trybu, stosując odpowiedni kompatybilny nadajnik.

Wysoka wydajność sterownika

• 4 kanały wyjściowe.
• Maksymalny prąd pojedynczego kanału: 6A.
• Maksymalny prąd łączny: 24A.
• Maksymalna moc łączna przy 12V DC: 288W.
• Maksymalna moc łączna przy 24V DC: 576W.
• Złącza śrubowe do podłączania zasilania i oświetlenia.

Ważne: 24A to suma dopuszczalnych prądów czterech kanałów, a nie obciążalność jednego wyjścia. Przy podłączaniu taśm CCT należy przestrzegać maksymalnego prądu każdego kanału i schematu połączeń właściwego dla trybu CCT.

Sterowanie strefowe – możliwość rozbudowy systemu do czterech stref

System OPTICON MULTI pozwala tworzyć instalacje podzielone na maksymalnie cztery niezależne strefy oświetlenia, obsługiwane jednym pilotem wielostrefowym.

W podstawowym zestawie znajduje się jeden sterownik. Oznacza to, że zestaw obsługuje jedną podłączoną instalację lub grupę oświetlenia sterowaną wspólnie.

Aby utworzyć kolejne niezależne strefy, należy zastosować dodatkowe kompatybilne sterowniki.

Przykładowy podział na strefy

• Strefa 1: taśma LED CCT nad blatem kuchennym.
• Strefa 2: oświetlenie CCT w suficie podwieszanym salonu.
• Strefa 3: podświetlenie mebli w sypialni.
• Strefa 4: oświetlenie LED w gabinecie.

Każda strefa może mieć własny poziom jasności i, przy zastosowaniu oświetlenia CCT, własne ustawienie temperatury barwowej.

Panel OPTICON CCT jest jednostrefowy i obsługuje wyłącznie przypisaną do niego strefę.

Automatyczna synchronizacja sterowników w jednej strefie

Do jednej strefy można przypisać więcej niż jeden kompatybilny odbiornik OPTICON. Pozwala to sterować kilkoma odcinkami oświetlenia za pomocą wspólnych poleceń.

Przykładowo, kilka sterowników obsługujących oddzielne taśmy LED CCT w jednym pomieszczeniu może reagować na zmianę jasności lub temperatury barwowej wybraną na pilocie.

Takie rozwiązanie jest praktyczne w rozbudowanych instalacjach sufitowych, oświetleniu meblowym oraz większych pomieszczeniach.

Bezprzewodowa komunikacja RF 2,4GHz

Technologia RF 2,4GHz umożliwia sterowanie oświetleniem bez konieczności prowadzenia przewodów sygnałowych od pilota lub panelu do sterownika.

Odbiornik może zostać umieszczony w odpowiednio przygotowanej zabudowie meblowej, suficie podwieszanym lub innej przestrzeni montażowej.

Zalety sterowania radiowego

• Brak konieczności kierowania pilota na odbiornik.
• Możliwość ukrycia sterownika w zabudowie.
• Wygodne sterowanie z pilota i panelu naściennego.
• Możliwość obsługi kilku odbiorników w jednej strefie.
• Możliwość rozbudowy o kolejne strefy.
• Deklarowany zasięg do 15 metrów.

Rzeczywisty zasięg zależy od przeszkód, warunków montażu i zakłóceń radiowych.

Pamięć ostatnich ustawień oświetlenia LED

Sterownik OPTICON MULTI posiada funkcję pamięci ostatniego ustawienia.

Po ponownym podaniu napięcia urządzenie przywraca zapamiętany stan pracy, co zwiększa wygodę codziennego użytkowania instalacji.

Gdzie stosować zestaw OPTICON CCT?

Oświetlenie kuchni i blatów roboczych

Regulacja temperatury barwowej pozwala uzyskać jasne światło do przygotowywania posiłków oraz cieplejsze oświetlenie podczas wieczornego użytkowania kuchni.

Podświetlenie sufitów podwieszanych

Taśmy LED CCT montowane we wnękach sufitowych umożliwiają tworzenie oświetlenia dekoracyjnego o regulowanej jasności i odcieniu bieli.

Oświetlenie salonów

Ciepła biel sprzyja odpoczynkowi, natomiast neutralna lub chłodniejsza biel może być przydatna podczas codziennych czynności.

Oświetlenie sypialni

Możliwość ściemniania światła i wyboru cieplejszego odcienia bieli sprawdza się w oświetleniu przy łóżku, za zagłówkiem i w zabudowie meblowej.

Oświetlenie biur i gabinetów

Regulacja temperatury barwowej pozwala dopasować światło do charakteru wykonywanej pracy.

Oświetlenie garderób

Taśmy LED CCT można wykorzystać do podświetlania szaf, półek i wnęk meblowych.

Witryny sklepowe i ekspozycje

Zmiana odcienia bieli pomaga dostosować oświetlenie do prezentowanych produktów.

Hotele i lokale usługowe

Możliwość regulacji jasności i temperatury barwowej zwiększa elastyczność aranżacji oświetlenia.

Jak podłączyć zestaw sterowania LED CCT OPTICON?

Sterownik OPTICON MULTI montuje się pomiędzy odpowiednim zasilaczem stałonapięciowym a taśmą LED CCT.

Podstawowy schemat instalacji

230V AC → Zasilacz LED 12V / 24V DC → Sterownik OPTICON MULTI 24A → Taśma LED CCT

Pilot komunikuje się ze sterownikiem drogą radiową RF 2,4GHz.

Panel naścienny również komunikuje się radiowo, ale wymaga osobnego zasilania 230V AC.

Podstawowe etapy montażu

1. Sprawdź napięcie pracy taśmy LED CCT: 12V lub 24V DC.
2. Oblicz całkowitą moc i maksymalny prąd instalacji.
3. Dobierz odpowiedni zasilacz LED Constant Voltage.
4. Odłącz napięcie przed rozpoczęciem montażu.
5. Skonfiguruj sterownik OPTICON MULTI do trybu CCT zgodnie z instrukcją.
6. Podłącz zasilacz do wejścia sterownika.
7. Podłącz kanały ciepłej i zimnej bieli taśmy LED do odpowiednich wyjść sterownika.
8. Sprawdź, czy obciążenie żadnego kanału nie przekracza dopuszczalnego prądu.
9. Zamontuj panel OPTICON CCT w puszce instalacyjnej Ø60 mm.
10. Podłącz zasilanie panelu 230V AC zgodnie z instrukcją.
11. Po sprawdzeniu połączeń włącz zasilanie.
12. Przypisz pilot i panel do sterownika zgodnie z procedurą parowania.
13. Sprawdź działanie regulacji jasności i temperatury barwowej.

Bezpieczeństwo: podłączenie panelu do instalacji 230V AC powinno zostać wykonane przez osobę posiadającą odpowiednie kwalifikacje. Sterownik LED jest urządzeniem niskonapięciowym 12V / 24V DC i nie może być podłączony bezpośrednio do sieci 230V AC.

Jak dobrać zasilacz LED do taśmy CCT?

Do zasilania instalacji należy zastosować odpowiedni zasilacz LED stałonapięciowy CV (Constant Voltage).

• Do taśmy LED CCT 12V DC należy zastosować zasilacz 12V DC.
• Do taśmy LED CCT 24V DC należy zastosować zasilacz 24V DC.
• Moc zasilacza musi być dopasowana do maksymalnego poboru mocy oświetlenia.
• Należy uwzględnić zapas mocy zgodnie z zaleceniami producenta zasilacza.
• Nie wolno przekraczać dopuszczalnego obciążenia kanałów sterownika.

Przykład doboru zasilacza

Jeżeli taśma LED CCT 24V ma maksymalną moc 19,2W/m i długość 10 metrów, jej maksymalna moc wynosi:

19,2W × 10 m = 192W

Odpowiada to maksymalnemu łącznemu poborowi prądu:

192W ÷ 24V = 8A

Należy zastosować zasilacz 24V o odpowiedniej mocy oraz sprawdzić rozkład obciążenia pomiędzy kanałami ciepłej i zimnej bieli.

Przy dłuższych odcinkach taśm LED należy również uwzględnić spadki napięcia, przekroje przewodów i odpowiednią liczbę punktów zasilania.

Dane techniczne zestawu OPTICON CCT

Dane techniczne sterownika OPTICON MULTI 24A

Dane techniczne pilota OPTICON MULTI

Dane techniczne panelu naściennego OPTICON CCT

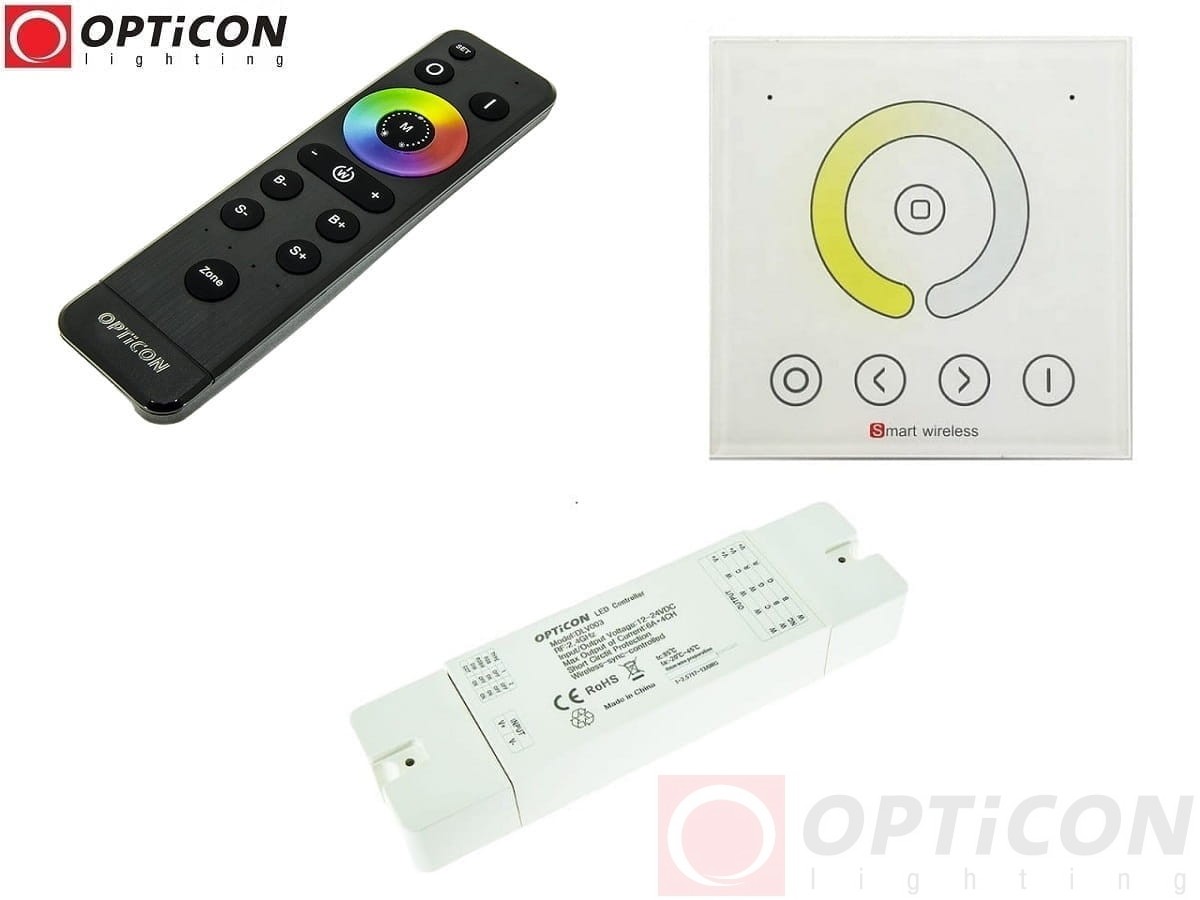

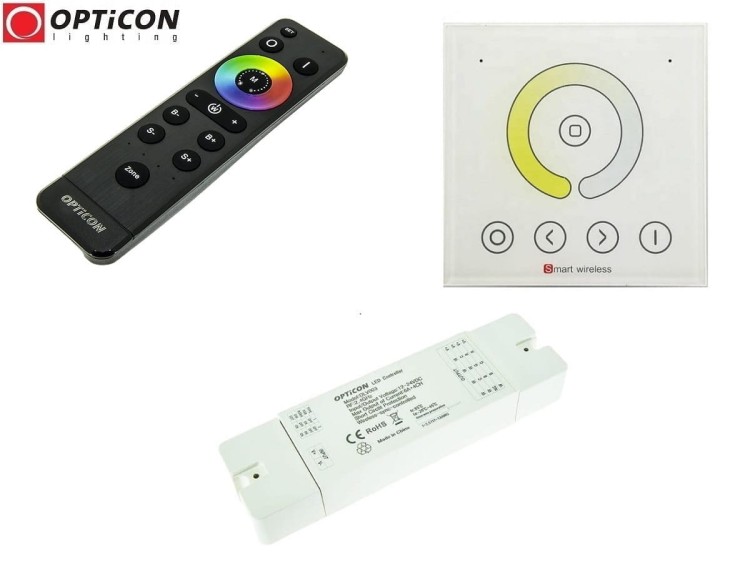

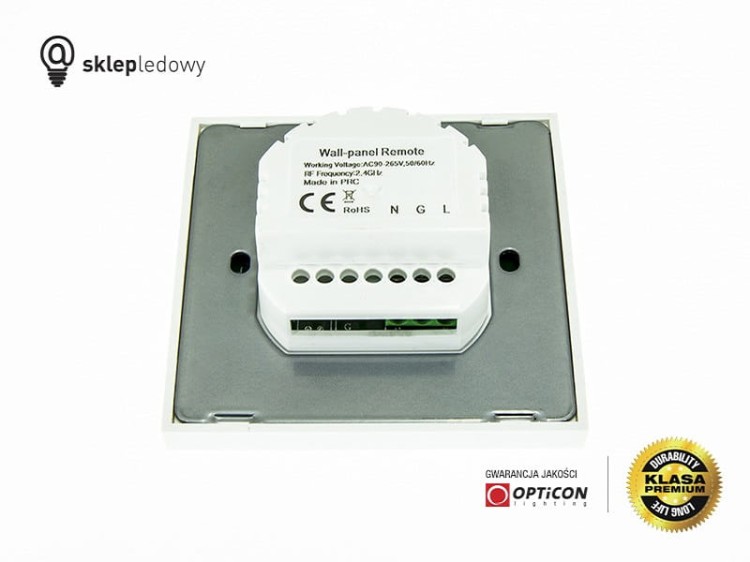

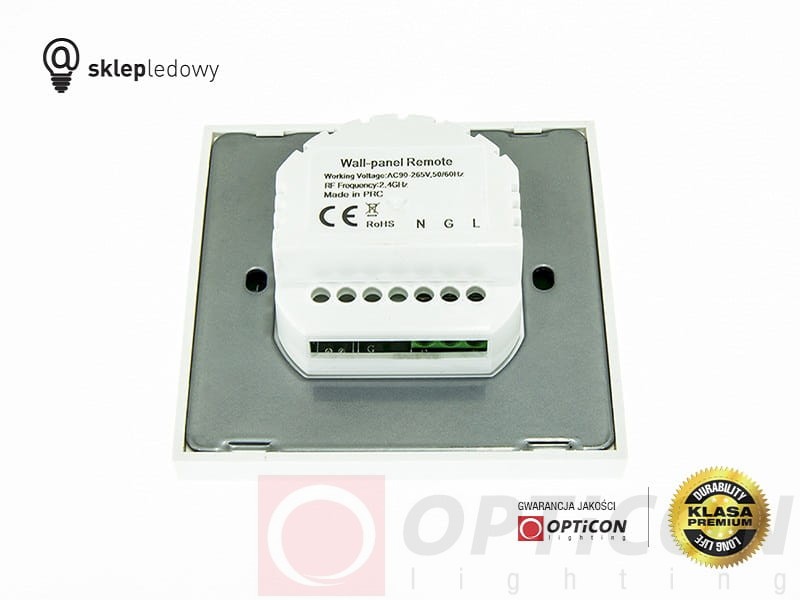

Zdjęcia zestawu OPTICON CCT – pilot, panel i sterownik

Kompatybilne urządzenia OPTICON i rozbudowa systemu

Zestaw można rozbudować o kolejne kompatybilne odbiorniki i urządzenia sterujące z systemu OPTICON.

• Sterownik OPTICON MULTI 24A 12V / 24V DC RF 2,4GHz – dodatkowy sterownik do rozbudowy instalacji.
• Pilot OPTICON MULTI wielostrefowy RF 2,4GHz – obsługa do czterech stref oświetlenia.
• Panel OPTICON CCT jednostrefowy RF 2,4GHz – dotykowe sterowanie temperaturą barwową i jasnością.

Zobacz również: System OPTICON MULTI – sterowniki, piloty i panele LED .

FAQ – najczęściej zadawane pytania

Czym jest zestaw sterowania LED CCT OPTICON?

To zestaw składający się ze sterownika OPTICON MULTI 24A, pilota wielostrefowego oraz dotykowego panelu naściennego, przeznaczony do sterowania jasnością i temperaturą barwową kompatybilnych taśm LED CCT.

Czy zestaw umożliwia zmianę temperatury barwowej światła?

Tak. Po podłączeniu odpowiedniej taśmy LED CCT można regulować proporcje ciepłej i zimnej bieli.

Czy zestaw obsługuje jednokolorowe taśmy LED MONO?

Sterownik OPTICON MULTI obsługuje również tryb MONO po odpowiedniej konfiguracji. W takim zastosowaniu dostępna jest regulacja jasności, ale nie zmiana temperatury barwowej jednokolorowej taśmy.

Czy można sterować oświetleniem pilotem i panelem jednocześnie?

Tak. Oba urządzenia można przypisać do tego samego kompatybilnego sterownika.

Czy pilot umożliwia sterowanie czterema strefami?

Tak. Pilot OPTICON MULTI obsługuje maksymalnie cztery strefy, ale do ich niezależnej obsługi konieczne są dodatkowe kompatybilne odbiorniki.

Czy panel naścienny jest wielostrefowy?

Nie. Dołączony panel OPTICON CCT jest jednostrefowy.

Jakie napięcie zasilania obsługuje sterownik?

Sterownik OPTICON MULTI 24A pracuje z napięciem 12V lub 24V DC.

Jakie napięcie zasilania wymaga panel naścienny?

Panel OPTICON CCT wymaga zasilania 230V AC.

Czy sterownik ma pamięć ostatniego ustawienia?

Tak. Sterownik posiada funkcję pamięci ostatniego ustawienia.

Jaka jest maksymalna moc sterownika?

Łączna maksymalna moc sterownika wynosi 288W przy 12V DC lub 576W przy 24V DC, przy zachowaniu maksymalnego obciążenia 6A na kanał.

Czy zestaw wymaga internetu lub Wi-Fi?

Nie. Urządzenia komunikują się lokalnie za pomocą transmisji radiowej RF 2,4GHz.

Czy zasilacz i taśma LED są w zestawie?

Nie. Zestaw obejmuje sterownik, pilot i panel naścienny. Zasilacz oraz taśmę LED należy dobrać oddzielnie.

OPTICON CCT – komfortowe sterowanie światłem białym w domu i firmie

Zestaw OPTICON CCT RF 2,4GHz ze sterownikiem MULTI 24A, pilotem wielostrefowym i panelem dotykowym pozwala stworzyć wygodny system oświetlenia LED z regulacją jasności i temperatury barwowej.

Możliwość wyboru ciepłej, neutralnej lub zimnej bieli sprawia, że jedno oświetlenie może pełnić funkcję dekoracyjną, użytkową i roboczą. Sterowanie pilotem i panelem naściennym zwiększa komfort obsługi, a system wielostrefowy umożliwia późniejszą rozbudowę instalacji.

Wybierz OPTICON CCT i dopasuj jasność oraz temperaturę barwową oświetlenia LED 12V lub 24V DC do swoich potrzeb.
