Rezystor - 50W / 8ohm dla Żarówek Led

Rezystor LED CANBUS OPTICON 50W 8Ω – filtr błędu spalonej żarówki, eliminator błędów LED 12V

Rezystor LED CANBUS OPTICON 50W 8Ω to rezystor obciążeniowy przeznaczony do samochodowych instalacji oświetleniowych 12V DC. Pomaga rozwiązywać problemy występujące po wymianie tradycyjnych żarówek halogenowych lub żarowych na nowoczesne żarówki samochodowe LED.

W wielu samochodach sterownik oświetlenia kontroluje pobór prądu przez poszczególne żarówki. Po zastosowaniu energooszczędnego zamiennika LED pobór energii może być znacznie niższy niż w przypadku fabrycznej żarówki. Komputer pojazdu może wtedy błędnie rozpoznać sprawne oświetlenie jako uszkodzone.

Objawami takiej sytuacji są między innymi komunikat o przepalonej żarówce, kontrolka awarii oświetlenia oraz zbyt szybkie miganie kierunkowskazów LED, nazywane również hyperflash.

Rezystor CANBUS OPTICON 8Ω 50W zwiększa obciążenie elektryczne obwodu, dzięki czemu w wielu pojazdach pozwala przywrócić prawidłowe działanie układu kontroli oświetlenia.

Produkt został opracowany w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie samochodowego oświetlenia LED. Jest praktycznym elementem pomocniczym przeznaczonym do współpracy z odpowiednio dobranymi żarówkami LED i instalacjami elektrycznymi pojazdów.

Najważniejsze zalety rezystora CANBUS OPTICON 50W 8Ω

• Rezystancja 8Ω – zapewnia dodatkowe obciążenie obwodu oświetleniowego.
• Moc znamionowa 50W – rezystor dużej mocy w aluminiowej obudowie.
• Pomaga wyeliminować błąd spalonej żarówki po zamontowaniu LED.
• Może rozwiązać problem hyperflash – zbyt szybkiego migania kierunkowskazów LED.
• Przeznaczony do instalacji 12V DC – typowych dla wielu samochodów osobowych i dostawczych.
• Współpracuje z różnymi typami żarówek LED – po odpowiednim doborze obciążenia.
• Aluminiowa obudowa – ułatwia odprowadzanie ciepła.
• Montaż równoległy – do odpowiedniego obwodu zasilania żarówki.
• Możliwość zachowania wybranej żarówki LED – bez konieczności wymiany jej na inny model.
• Obciążenie około 18W przy 12V – odpowiednie do wybranych obwodów wymagających dodatkowego poboru prądu.
• Kompaktowe wymiary 50 × 16 mm – ułatwiają wybór miejsca montażu.
• Marka OPTICON – wieloletnie doświadczenie w samochodowym oświetleniu LED.

Jak działa rezystor LED CANBUS 8Ω?

Tradycyjne żarówki samochodowe pobierają znacznie więcej energii niż wiele nowoczesnych zamienników LED. W samochodach wyposażonych w układ kontroli oświetlenia różnica w poborze prądu może powodować nieprawidłowe rozpoznawanie stanu żarówki.

Rezystor obciążeniowy OPTICON 8Ω podłącza się równolegle do obwodu żarówki LED. Po włączeniu oświetlenia przez rezystor przepływa dodatkowy prąd, zwiększając całkowite obciążenie instalacji.

Dzięki temu sterownik pojazdu może rozpoznawać obwód jako prawidłowo obciążony, co w wielu przypadkach eliminuje komunikaty o awarii żarówki.

Ważne: rezystor nie komunikuje się bezpośrednio z magistralą CANBUS. Nazwa „rezystor CANBUS” jest popularnym określeniem handlowym rezystora obciążeniowego wykorzystywanego przy modernizacji oświetlenia samochodowego.

Filtr błędu spalonej żarówki LED – kiedy warto go zastosować?

Rezystor CANBUS OPTICON 50W 8Ω jest przeznaczony do sytuacji, w których po wymianie tradycyjnej żarówki na LED pojawiają się problemy związane ze zbyt małym poborem prądu.

Najczęstsze objawy

• Komunikat o przepalonej żarówce na desce rozdzielczej.
• Kontrolka informująca o usterce oświetlenia.
• Zbyt szybkie miganie kierunkowskazów LED.
• Nieprawidłowe wykrywanie zamontowanej żarówki LED.
• Wyłączanie obwodu oświetleniowego przez sterownik w niektórych samochodach.

Rezystor pomaga przede wszystkim wtedy, gdy przyczyną problemu jest niewystarczające obciążenie elektryczne. Nie usuwa natomiast każdej możliwej przyczyny nieprawidłowej pracy oświetlenia, takiej jak uszkodzone przewody, niewłaściwa polaryzacja czy awaria sterownika.

Rezystor do kierunkowskazów LED – eliminacja szybkiego migania hyperflash

Jednym z najpopularniejszych zastosowań rezystorów obciążeniowych jest usuwanie problemu szybkiego migania kierunkowskazów LED.

Po zamontowaniu energooszczędnych żarówek LED układ sterowania kierunkowskazami może wykryć zbyt niski pobór prądu. W niektórych samochodach powoduje to zwiększenie częstotliwości migania, ponieważ sterownik interpretuje taki stan jako przepalenie żarówki.

Rezystor OPTICON 8Ω 50W zwiększa obciążenie obwodu, co może umożliwić przywrócenie prawidłowej częstotliwości migania.

Przykładowe typy żarówek LED

• PY21W LED – zamienniki tradycyjnych żarówek kierunkowskazów.
• WY21W LED – żarówki stosowane w wybranych kierunkowskazach.
• P21W LED – popularne żarówki samochodowe.
• W21W LED – żarówki z trzonkiem klinowym.
• T20 7440 LED – zamienniki stosowane w różnych samochodach.
• BAU15s LED – popularny trzonek kierunkowskazów.
• BA15s LED – stosowany w wybranych obwodach oświetlenia.

Rezystor jest podłączany do przewodów odpowiedniego obwodu, dlatego jego zastosowanie nie zależy bezpośrednio od trzonka żarówki. O możliwości użycia decydują parametry instalacji i wymagane dodatkowe obciążenie.

Rezystor CANBUS 8Ω a 6Ω – jaka jest różnica?

Rezystory obciążeniowe 8Ω i 6Ω pełnią podobną funkcję, ale różnią się wartością rezystancji, a przez to poborem prądu i mocą wydzielaną w postaci ciepła.

Rezystor 8Ω powoduje mniejsze obciążenie instalacji niż rezystor 6Ω przy tym samym napięciu.

Porównanie rezystorów przy napięciu 12V DC

Kiedy wybrać rezystor 8Ω? Gdy do prawidłowego działania układu kontroli oświetlenia wystarcza mniejsze dodatkowe obciążenie.

Kiedy wybrać rezystor 6Ω? Gdy instalacja wymaga większego dodatkowego obciążenia, a parametry obwodu i warunki chłodzenia pozwalają na jego zastosowanie.

Dobór rezystora powinien uwzględniać moc fabrycznej żarówki, pobór prądu zamiennika LED i sposób kontroli oświetlenia przez samochód.

Co oznacza 50W 8Ω? Moc rezystora a rzeczywisty pobór energii

Oznaczenie 50W 8Ω opisuje dwa podstawowe parametry produktu:

• 8Ω – rezystancja elektryczna.
• 50W – znamionowa moc, którą rezystor może rozpraszać przy zapewnieniu odpowiednich warunków chłodzenia.

Oznaczenie 50W nie oznacza, że rezystor zawsze pobiera 50W. Rzeczywista moc zależy od napięcia podanego na rezystor.

Przykładowe obciążenie rezystora 8Ω

• Przy 12V DC: około 1,5A i 18W.
• Przy 13,8V DC: około 1,73A i 23,8W.
• Przy 14,4V DC: około 1,8A i 25,9W.

Wartości obliczono na podstawie prawa Ohma dla rezystancji 8Ω. Rzeczywisty pobór prądu może różnić się w zależności od tolerancji i temperatury rezystora.

Podczas pracy silnika napięcie w instalacji samochodowej może być wyższe niż nominalne 12V, dlatego należy uwzględnić zwiększone wydzielanie ciepła.

Dlaczego warto zastosować zewnętrzny rezystor CANBUS?

Niektóre żarówki LED posiadają dodatkowe obciążenie wbudowane w swoją konstrukcję. W innych przypadkach stosuje się zewnętrzny rezystor CANBUS, który można zamontować w odpowiednio dobranym miejscu instalacji.

Zalety zewnętrznego rezystora obciążeniowego

• Oddzielenie źródła ciepła od żarówki LED – rezystor można umieścić poza oprawą żarówki.
• Możliwość współpracy z różnymi żarówkami LED – po sprawdzeniu parametrów obwodu.
• Możliwość zachowania zamontowanej żarówki LED – jeśli przyczyną błędu jest zbyt niski pobór prądu.
• Aluminiowa obudowa – ułatwia odprowadzanie ciepła do odpowiedniej powierzchni.
• Dobór obciążenia – możliwość zastosowania rezystora o wartości odpowiadającej wymaganiom instalacji.

Zewnętrzny rezystor jest elementem obciążeniowym. Nie pełni funkcji stabilizatora napięcia, filtra zakłóceń ani zabezpieczenia przeciwprzepięciowego.

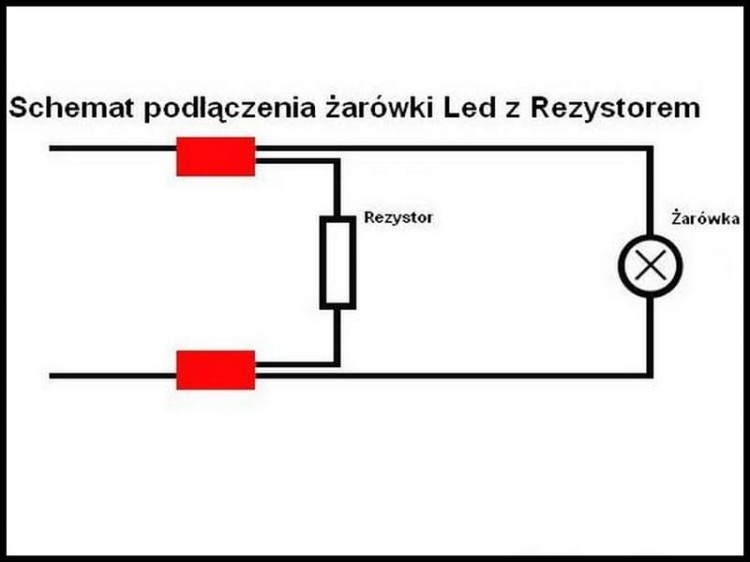

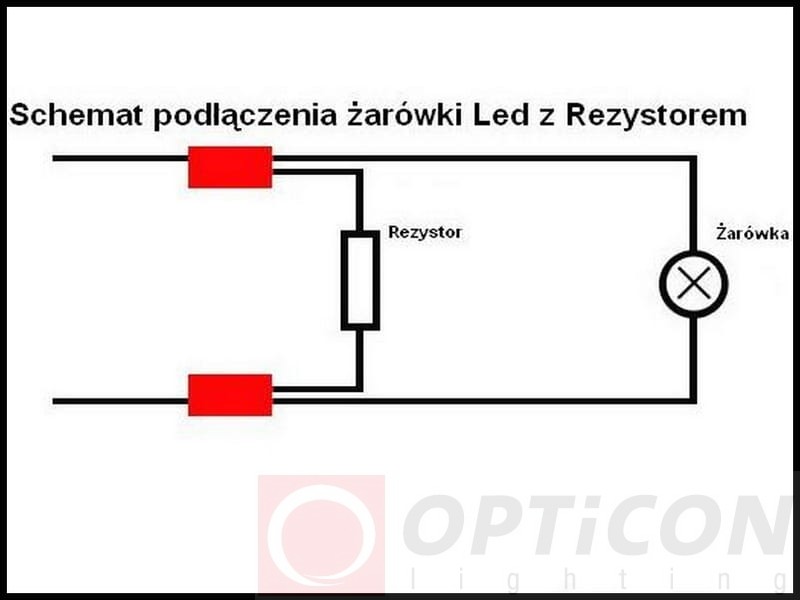

Jak podłączyć rezystor LED CANBUS OPTICON 8Ω?

Rezystor CANBUS 50W 8Ω należy podłączyć równolegle do odpowiedniego obwodu żarówki LED.

Oznacza to podłączenie rezystora pomiędzy przewodem zasilającym wybraną żarówkę a jej przewodem powrotnym lub masą, zgodnie z konstrukcją instalacji elektrycznej samochodu.

Podstawowe zasady montażu

1. Wyłącz zasilanie obwodu oświetleniowego.
2. Zidentyfikuj właściwe przewody zasilające żarówkę LED.
3. Sprawdź napięcie instalacji i sposób sterowania oświetleniem.
4. Podłącz rezystor równolegle do obwodu żarówki LED.
5. Zamocuj aluminiową obudowę do odpowiedniego metalowego elementu odprowadzającego ciepło.
6. Poprowadź przewody z dala od gorącej obudowy rezystora.
7. Zabezpiecz połączenia elektryczne przed wilgocią i uszkodzeniem.
8. Sprawdź prawidłowe działanie oświetlenia oraz temperaturę rezystora.

Ważne: rezystora nie należy podłączać szeregowo z żarówką LED. Nie należy również montować go bezpośrednio między stałym plusem akumulatora a masą, ponieważ powodowałoby to niepotrzebny pobór energii po wyłączeniu oświetlenia.

Bezpieczny montaż – aluminiowy rezystor CANBUS nagrzewa się podczas pracy

Rezystor LED CANBUS OPTICON 50W 8Ω podczas pracy wydziela znaczną ilość ciepła. Energia elektryczna pobierana przez rezystor jest zamieniana na energię cieplną.

Dlatego prawidłowe mocowanie i odprowadzanie ciepła są bardzo ważne.

Najważniejsze zasady bezpieczeństwa

• Montuj rezystor na metalowej powierzchni odpowiedniej do odprowadzania ciepła.
• Nie montuj go bezpośrednio na plastiku, tapicerce ani elementach wrażliwych na temperaturę.
• Nie umieszczaj rezystora przy przewodach, izolacji ani materiałach łatwopalnych.
• Zapewnij odpowiednią wentylację i przestrzeń do oddawania ciepła.
• Nie dotykaj rezystora podczas pracy ani bezpośrednio po wyłączeniu.
• Sprawdź obciążalność obwodu i dobierz odpowiednie zabezpieczenie elektryczne.

Uwaga: moc znamionowa 50W zakłada odpowiednie warunki odprowadzania ciepła. Rezystor może osiągać wysoką temperaturę również przy obciążeniu znacznie mniejszym niż 50W.

Zastosowanie rezystora LED CANBUS 8Ω 50W

Rezystor OPTICON 8Ω może być wykorzystywany w różnych obwodach oświetlenia samochodowego, jeśli wymagane dodatkowe obciążenie jest zgodne z jego parametrami.

Kierunkowskazy LED

Rezystor może pomóc przywrócić prawidłową częstotliwość migania kierunkowskazów po zamontowaniu energooszczędnych żarówek LED.

Światła STOP LED

W wybranych samochodach może pomóc usunąć komunikat o przepalonej żarówce po wymianie tradycyjnego źródła światła na LED.

Światła cofania LED

Może być stosowany w odpowiednio dobranych obwodach świateł cofania, gdy sterownik wykrywa zbyt małe obciążenie.

Światła pozycyjne LED

W niektórych instalacjach możliwe jest zastosowanie dodatkowego obciążenia, jednak rezystor 8Ω generuje stosunkowo duży pobór prądu. W obwodach fabrycznie wyposażonych w żarówki o małej mocy może być konieczne zastosowanie innej wartości rezystancji.

Modernizacja oświetlenia samochodowego na LED

Rezystor może stanowić element pomocniczy podczas wymiany fabrycznych żarówek na zamienniki LED, jeżeli układ kontroli oświetlenia wymaga dodatkowego obciążenia.

Czy rezystor CANBUS OPTICON 8Ω pasuje do każdego samochodu?

Rezystor LED CANBUS OPTICON 50W 8Ω jest uniwersalnym elementem obciążeniowym, ale jego skuteczność zależy od konstrukcji instalacji elektrycznej pojazdu.

Nie wszystkie samochody kontrolują oświetlenie w ten sam sposób. W niektórych pojazdach dodatkowy rezystor skutecznie eliminuje błędy, natomiast w innych może być konieczne zastosowanie innego rozwiązania.

Przed montażem warto sprawdzić:

• Moc fabrycznej żarówki.
• Moc zamontowanego zamiennika LED.
• Napięcie pracy obwodu.
• Sposób kontroli oświetlenia przez sterownik pojazdu.
• Wymagane dodatkowe obciążenie.
• Dopuszczalny pobór prądu w obwodzie.
• Możliwość bezpiecznego zamocowania rezystora.

Rezystor CANBUS OPTICON – pomoc przy wymianie fabrycznych żarówek na LED

Nowoczesne żarówki samochodowe LED o odpowiednim trzonku i wymiarach mogą zastępować tradycyjne żarówki halogenowe lub żarowe w kompatybilnych oprawach bez konieczności modyfikowania samego mocowania.

W części samochodów po takiej wymianie pojawia się jednak komunikat o przepalonej żarówce lub problem nieprawidłowej pracy kierunkowskazów.

Rezystor LED CANBUS OPTICON 8Ω 50W może pomóc rozwiązać problem wynikający ze zbyt małego obciążenia instalacji, bez konieczności wymiany wybranej żarówki LED.

Rezystor jest dodatkowym elementem elektrycznym podłączanym do instalacji. Nie zastępuje żarówki w jej fabrycznej oprawce i wymaga wykonania odpowiedniego połączenia równoległego oraz bezpiecznego mocowania.

OPTICON – wieloletnie doświadczenie w samochodowym oświetleniu LED

Rezystor LED CANBUS OPTICON 50W 8Ω powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie samochodowego oświetlenia LED.

OPTICON oferuje rozwiązania związane z modernizacją oświetlenia samochodowego, w tym żarówki LED oraz akcesoria pomocnicze przeznaczone do współpracy z instalacjami elektrycznymi pojazdów.

Rezystor obciążeniowy 8Ω 50W jest praktycznym elementem pozwalającym rozwiązywać wybrane problemy związane z kontrolą poboru prądu po wymianie tradycyjnego oświetlenia na LED.

Dane techniczne rezystora LED CANBUS OPTICON 50W 8Ω

• Marka: OPTICON.
• Rodzaj produktu: rezystor obciążeniowy LED CANBUS.
• Popularne określenia: filtr błędu spalonej żarówki, eliminator błędów LED, warning canceller.
• Rezystancja: 8Ω (8 omów).
• Moc znamionowa: 50W.
• Przeznaczenie: samochodowe instalacje oświetleniowe 12V DC.
• Obciążenie przy 12V DC: około 18W.
• Pobór prądu przy 12V DC: około 1,5A.
• Obciążenie przy 13,8V DC: około 23,8W.
• Pobór prądu przy 13,8V DC: około 1,73A.
• Obciążenie przy 14,4V DC: około 25,9W.
• Pobór prądu przy 14,4V DC: około 1,8A.
• Materiał obudowy: aluminium.
• Sposób podłączenia: równolegle do obwodu żarówki LED.
• Wymiary podane w specyfikacji: 50 × 16 mm.
• Główne zastosowanie: zwiększenie obciążenia instalacji po montażu LED.
• Funkcja: ograniczanie błędów kontroli oświetlenia i problemu hyperflash w kompatybilnych pojazdach.

Wymiary rezystora CANBUS 8Ω

• Długość: 50 mm.
• Drugi wymiar podany w specyfikacji: 16 mm.

Przed montażem należy uwzględnić ilość dostępnego miejsca, sposób prowadzenia przewodów oraz możliwość prawidłowego odprowadzania ciepła.

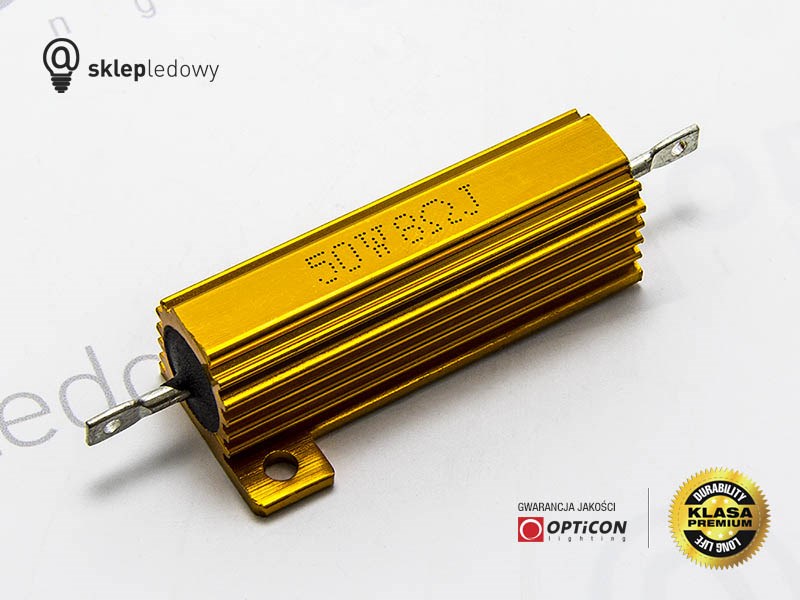

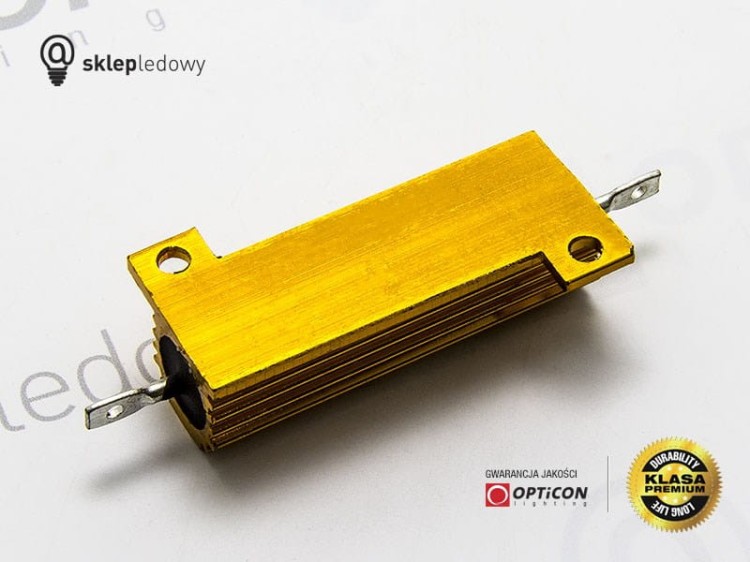

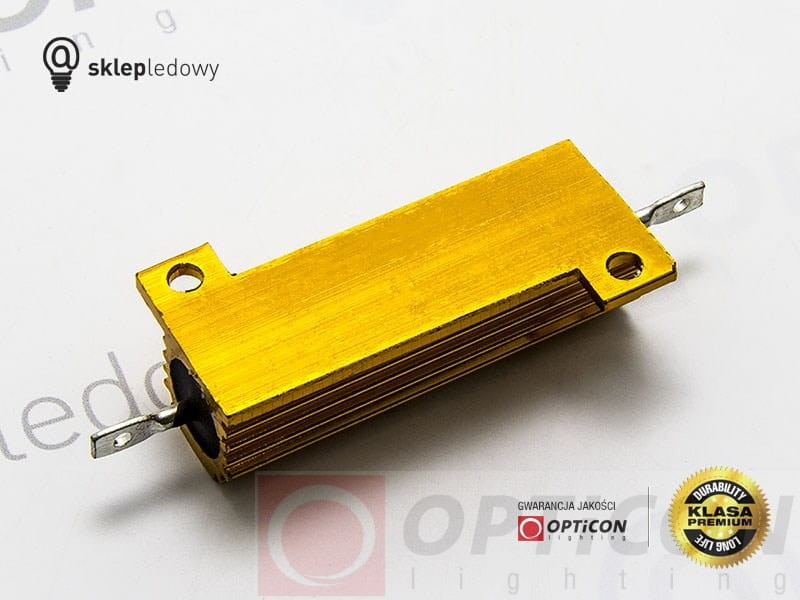

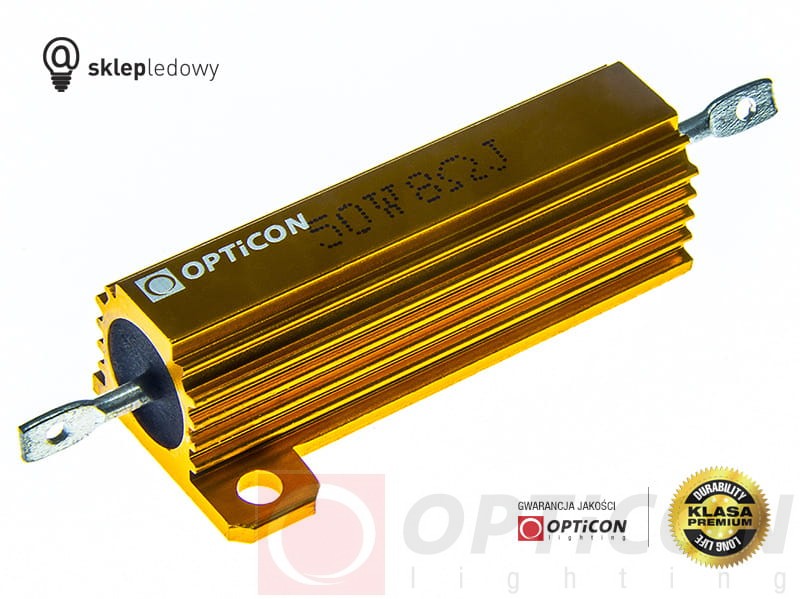

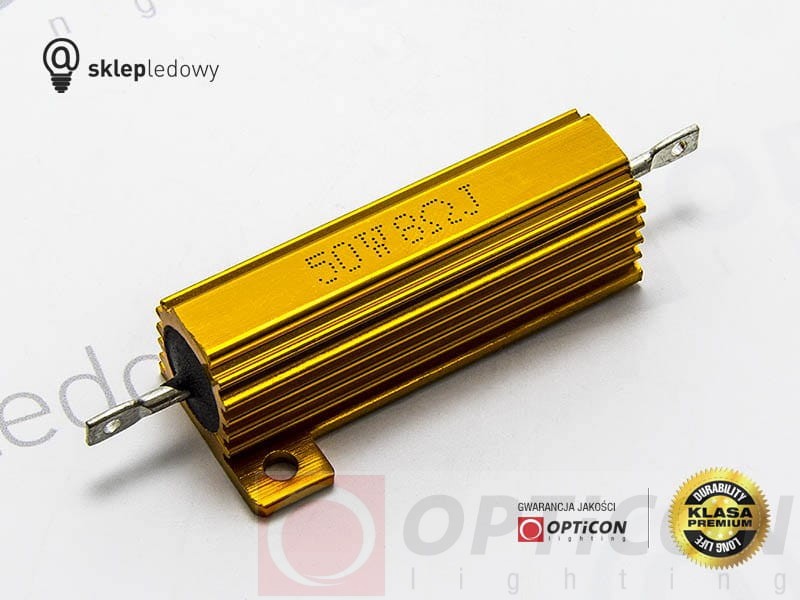

Zdjęcie rezystora LED CANBUS OPTICON 50W 8Ω

Dlaczego warto wybrać rezystor CANBUS OPTICON 8Ω 50W?

Rezystor LED CANBUS OPTICON 50W 8Ω to praktyczne rozwiązanie dla osób, które po zamontowaniu żarówek samochodowych LED spotykają się z komunikatami o przepalonej żarówce lub zbyt szybkim miganiem kierunkowskazów.

Dzięki rezystancji 8Ω, mocy znamionowej 50W, aluminiowej obudowie oraz możliwości montażu równoległego produkt pozwala zwiększyć obciążenie obwodu oświetleniowego w wielu samochodach z instalacją 12V DC.

Wybierz OPTICON – rezystor CANBUS opracowany z wykorzystaniem wieloletniego doświadczenia firmy w samochodowym oświetleniu LED.
