Rezystor - 50W / 25ohm dla Żarówek Led - Szybki zestaw

Rezystor LED CANBUS OPTICON 50W 25Ω z przewodami i szybkozłączkami – filtr błędu spalonej żarówki 12V

Rezystor LED CANBUS OPTICON 50W 25Ω z przewodami i szybkozłączkami to rezystor obciążeniowy przeznaczony do samochodowych instalacji oświetleniowych 12V DC. Produkt pomaga eliminować komunikaty o przepalonej żarówce, które mogą pojawiać się po wymianie tradycyjnych żarówek halogenowych lub żarowych na nowoczesne żarówki samochodowe LED.

Rezystor o wartości 25Ω (25 Ohm) zwiększa obciążenie obwodu elektrycznego o około 5,76W przy napięciu 12V DC. Dzięki temu w odpowiednio dobranych instalacjach może pomóc przywrócić prawidłowe działanie elektronicznego systemu kontroli oświetlenia.

Model 25Ω może być szczególnie przydatny w wybranych obwodach oświetlenia o niewielkiej mocy, między innymi podczas montażu żarówek LED typu W5W T10, C5W Festoon oraz H6W BAX9s, jeśli system kontroli oświetlenia wymaga dodatkowego obciążenia.

W zestawie znajdują się przewody przyłączeniowe o długości 10 cm oraz dwie szybkozłączki montażowe. Ułatwiają one podłączenie rezystora do odpowiedniego obwodu elektrycznego bez konieczności lutowania przewodów.

Produkt wyposażono w aluminiową obudowę o wymiarach 50 × 16 mm, która wspomaga odprowadzanie ciepła do odpowiedniej metalowej powierzchni montażowej.

Rezystor CANBUS OPTICON 50W 25Ω powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie samochodowego oświetlenia LED. Stanowi praktyczne rozwiązanie dla osób modernizujących fabryczne oświetlenie pojazdów oraz warsztatów zajmujących się montażem żarówek samochodowych LED.

Najważniejsze zalety rezystora CANBUS OPTICON 50W 25Ω

• Pomaga usuwać błędy przepalonej żarówki LED w kompatybilnych samochodach.
• Rezystancja 25Ω – zapewnia dodatkowe obciążenie obwodu oświetleniowego.
• Moc znamionowa 50W – rezystor dużej mocy w aluminiowej obudowie.
• Dodatkowe obciążenie około 5,76W przy 12V DC – przydatne w wybranych obwodach oświetlenia o niewielkiej mocy.
• Możliwość zastosowania z żarówkami W5W T10 LED, C5W LED i H6W BAX9s LED – po sprawdzeniu parametrów instalacji.
• Kompletny zestaw montażowy – rezystor, przewody oraz dwie szybkozłączki.
• Przewody o długości 10 cm – ułatwiają wykonanie połączenia elektrycznego.
• Dwie szybkozłączki montażowe – umożliwiają podłączenie bez lutowania.
• Aluminiowa obudowa – wspomaga skuteczne odprowadzanie ciepła.
• Kompaktowe wymiary 50 × 16 mm – ułatwiają montaż w samochodzie.
• Montaż równoległy – do odpowiedniego obwodu żarówki LED.
• Możliwość zachowania zamontowanej żarówki LED bez konieczności wymiany na model o większym poborze prądu.
• Marka OPTICON – wieloletnie doświadczenie w samochodowym oświetleniu LED.

Rezystor CANBUS 25Ω do żarówek W5W T10 LED, C5W LED i H6W BAX9s LED

Rezystor OPTICON 50W 25Ω może być wykorzystywany w wybranych obwodach oświetleniowych, w których po zamontowaniu żarówek LED pojawia się komunikat o przepalonej żarówce.

W wielu samochodach fabryczne żarówki o niewielkiej mocy są kontrolowane przez elektroniczny sterownik. Po wymianie tradycyjnej żarówki na LED pobór prądu może być znacznie niższy, przez co system kontroli oświetlenia zgłasza usterkę pomimo prawidłowego świecenia żarówki.

Rezystor 25Ω zwiększa obciążenie instalacji, co w odpowiednio dobranych obwodach może rozwiązać ten problem.

Rezystor CANBUS do W5W T10 LED

Żarówki W5W T10 LED są popularnymi zamiennikami tradycyjnych żarówek samochodowych o mocy 5W.

Stosuje się je między innymi w:

• Światłach pozycyjnych.
• Oświetleniu tablicy rejestracyjnej.
• Oświetleniu wnętrza pojazdu.
• Oświetleniu schowka.
• Oświetleniu bagażnika.
• Wybranych lampkach pomocniczych.

Po wymianie tradycyjnej żarówki W5W na energooszczędny zamiennik LED sterownik samochodu może zgłaszać błąd oświetlenia.

Rezystor CANBUS 25Ω zapewnia dodatkowy pobór mocy około 5,76W przy 12V DC, co w niektórych samochodach może pomóc wyeliminować taki komunikat.

Warto pamiętać, że do dodatkowego poboru mocy przez rezystor należy doliczyć pobór energii samej żarówki LED.

Rezystor CANBUS do C5W Festoon LED

Żarówki C5W LED, określane również jako żarówki rurkowe lub Festoon LED, stosowane są między innymi w oświetleniu tablicy rejestracyjnej oraz wnętrza pojazdu.

Po zamontowaniu zamiennika LED w samochodzie wyposażonym w elektroniczny system kontroli oświetlenia może pojawić się komunikat o przepalonej żarówce.

Rezystor OPTICON 25Ω zwiększa obciążenie obwodu, co w odpowiednio dobranej instalacji może poprawić współpracę żarówki LED z elektroniką samochodu.

Rezystor CANBUS do H6W BAX9s LED

Żarówki H6W BAX9s LED stosowane są w wybranych samochodowych układach oświetlenia.

Po zastąpieniu tradycyjnej żarówki H6W zamiennikiem LED może wystąpić problem z wykrywaniem źródła światła przez elektroniczny układ kontroli oświetlenia.

Rezystor CANBUS OPTICON 50W 25Ω może zwiększyć obciążenie obwodu, poprawiając współpracę żarówki LED z instalacją samochodu.

Ważne: rezystor podłącza się do obwodu elektrycznego, dlatego jego zastosowanie nie zależy bezpośrednio od trzonka żarówki. O przydatności decyduje wymagane dodatkowe obciążenie oraz sposób kontroli oświetlenia w samochodzie.

Jak działa rezystor LED CANBUS 25Ω?

Tradycyjne żarówki samochodowe pobierają zazwyczaj więcej energii niż ich nowoczesne odpowiedniki LED.

W wielu samochodach elektroniczny system kontroli oświetlenia monitoruje pobór prądu przez poszczególne źródła światła. Jeżeli pobór energii jest zbyt niski, sterownik może rozpoznać taki stan jako przepalenie żarówki.

W rezultacie na desce rozdzielczej może pojawić się komunikat o awarii oświetlenia, mimo że zamontowana żarówka LED świeci prawidłowo.

Rezystor obciążeniowy OPTICON 25Ω podłącza się równolegle do odpowiedniego obwodu żarówki LED.

Po włączeniu oświetlenia przez rezystor przepływa dodatkowy prąd, zwiększając całkowite obciążenie elektryczne instalacji.

Przy napięciu 12V DC rezystor pobiera około 0,48A, co odpowiada mocy około 5,76W.

Dzięki temu w odpowiednio dobranych instalacjach sterownik może rozpoznawać obwód jako prawidłowo obciążony.

Ważne: określenie CANBUS jest popularną nazwą handlową rezystorów obciążeniowych stosowanych przy modernizacji oświetlenia samochodowego. Rezystor nie komunikuje się bezpośrednio z magistralą CAN, lecz zwiększa pobór prądu przez obwód elektryczny.

Filtr błędu spalonej żarówki LED – kiedy warto zastosować rezystor 25Ω?

Rezystor CANBUS OPTICON 50W 25Ω może być pomocny wtedy, gdy po wymianie fabrycznej żarówki na LED pojawia się komunikat o awarii oświetlenia, mimo że zamontowana żarówka działa prawidłowo.

Wartość rezystancji 25Ω zapewnia dodatkowe obciążenie mniejsze niż w przypadku rezystorów 6Ω, 8Ω, 10Ω i 15Ω, ale większe niż w modelach 39Ω, 50Ω i 100Ω.

Dzięki temu model ten może być przydatny w obwodach, które wymagają stosunkowo niewielkiego zwiększenia poboru prądu.

Najczęstsze objawy zbyt małego obciążenia instalacji

• Komunikat o przepalonej żarówce na desce rozdzielczej.
• Kontrolka informująca o usterce oświetlenia.
• Nieprawidłowe wykrywanie zamontowanej żarówki LED.
• Wyłączanie wybranego obwodu przez sterownik pojazdu.
• Problemy z prawidłowym rozpoznawaniem źródła światła LED.

Rezystor pomaga przede wszystkim wtedy, gdy problem wynika z niewystarczającego obciążenia elektrycznego. Nie usuwa uszkodzeń instalacji ani wszystkich problemów związanych ze sterowaniem oświetleniem.

Kompletny zestaw montażowy – rezystor 25Ω z przewodami 10 cm i szybkozłączkami

Dużą zaletą rezystora CANBUS OPTICON 50W 25Ω jest wyposażenie go w przewody przyłączeniowe oraz szybkozłączki montażowe.

Przewody o długości 10 cm (100 mm) ułatwiają podłączenie rezystora do odpowiedniego obwodu elektrycznego.

Dołączone szybkozłączki umożliwiają wykonanie połączenia bez konieczności używania lutownicy.

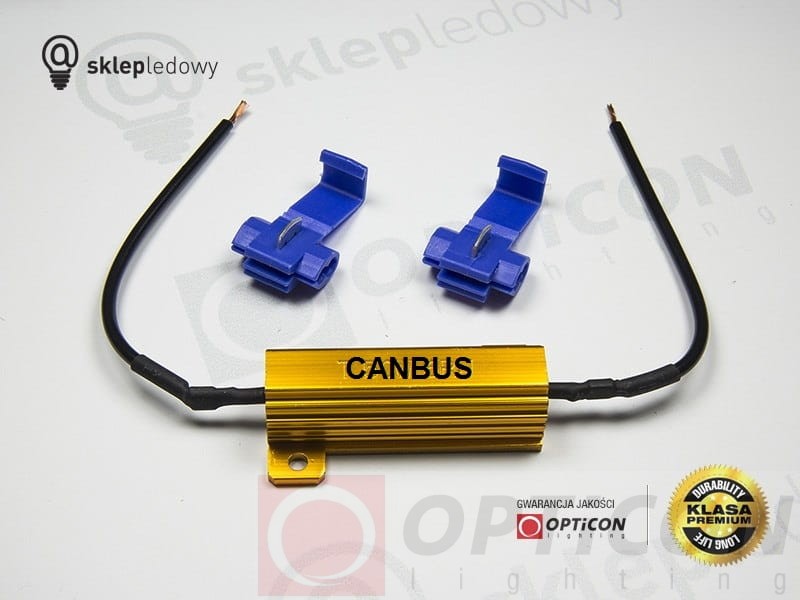

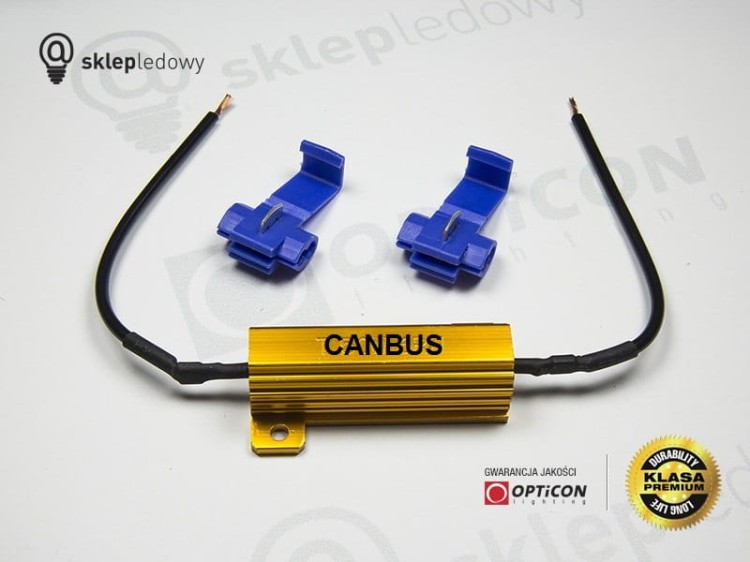

Zawartość zestawu

• 1 × rezystor LED CANBUS OPTICON 50W 25Ω w aluminiowej obudowie.
• 2 × przewód przyłączeniowy o długości 10 cm – przewody rezystora.
• 2 × szybkozłączka montażowa do podłączenia do instalacji samochodowej.

Szybkozłączki umożliwiają wykonanie połączenia bez lutowania. Przed montażem należy sprawdzić ich zgodność z przekrojem i rodzajem przewodów samochodu oraz zadbać o trwałość i odpowiednie zabezpieczenie połączeń.

Rezystor CANBUS 25Ω czy 15Ω, 39Ω i 50Ω – jaka jest różnica?

Rezystory 15Ω, 25Ω, 39Ω i 50Ω różnią się poborem prądu oraz ilością wydzielanego ciepła.

Przy takim samym napięciu rezystor 25Ω pobiera mniej energii niż model 15Ω, ale więcej niż rezystory 39Ω i 50Ω.

• Rezystor 15Ω przy 12V: około 0,80A i 9,60W.
• Rezystor 25Ω przy 12V: około 0,48A i 5,76W.
• Rezystor 39Ω przy 12V: około 0,31A i 3,69W.
• Rezystor 50Ω przy 12V: około 0,24A i 2,88W.

Oznacza to, że rezystor 25Ω powoduje:

• O 40% mniejsze dodatkowe obciążenie niż model 15Ω.
• O około 56% większe dodatkowe obciążenie niż model 39Ω.
• Dwukrotnie większe dodatkowe obciążenie niż model 50Ω.

Model 25Ω może być odpowiedni wtedy, gdy układ kontroli oświetlenia wymaga większego dodatkowego obciążenia niż zapewniają rezystory 39Ω i 50Ω, ale mniejszego niż model 15Ω.

Porównanie rezystorów CANBUS 6Ω, 8Ω, 10Ω, 15Ω, 25Ω, 39Ω, 50Ω i 100Ω

Im mniejsza rezystancja, tym większy pobór prądu i większa ilość wydzielanego ciepła przy tym samym napięciu.

Porównanie dodatkowego obciążenia przy napięciu 12V DC

Dobór rezystora powinien uwzględniać moc fabrycznej żarówki, pobór prądu zamiennika LED oraz wymagania układu kontroli oświetlenia.

Co oznacza 50W 25Ω? Moc znamionowa a rzeczywisty pobór energii

Oznaczenie 50W 25Ω określa dwa podstawowe parametry produktu:

• 25Ω – rezystancja elektryczna.
• 50W – znamionowa moc, którą rezystor może rozpraszać przy odpowiednim chłodzeniu.

Oznaczenie 50W nie oznacza, że rezystor stale pobiera 50W. Rzeczywisty pobór mocy zależy od napięcia instalacji.

Przykładowe obciążenie rezystora 25Ω

• Przy 12V DC: około 0,48A i 5,76W.
• Przy 13,8V DC: około 0,55A i 7,62W.
• Przy 14,4V DC: około 0,58A i 8,29W.

Wartości obliczono na podstawie prawa Ohma dla rezystancji 25Ω. Rzeczywisty pobór prądu może nieznacznie różnić się w zależności od tolerancji i temperatury rezystora.

Podczas pracy silnika napięcie instalacji samochodowej może być wyższe niż nominalne 12V, dlatego ilość wydzielanego ciepła również wzrasta.

Dlaczego warto zastosować zewnętrzny rezystor CANBUS?

Niektóre żarówki samochodowe LED mają dodatkowe obciążenie wbudowane w swoją konstrukcję. W innych przypadkach stosuje się zewnętrzny rezystor obciążeniowy, który można zamontować poza oprawą źródła światła.

Zalety zewnętrznego rezystora

• Oddzielenie źródła ciepła od żarówki LED – rezystor można zamontować poza oprawą.
• Możliwość współpracy z różnymi żarówkami LED – po sprawdzeniu parametrów instalacji.
• Możliwość zachowania zamontowanej żarówki LED – jeżeli przyczyną problemu jest zbyt mały pobór prądu.
• Aluminiowa obudowa – ułatwia odprowadzanie ciepła do odpowiedniej powierzchni.
• Wygodny montaż – przewody i dwie szybkozłączki znajdują się w zestawie.

Rezystor jest elementem obciążeniowym. Nie pełni funkcji stabilizatora napięcia, filtra zakłóceń ani zabezpieczenia przeciwprzepięciowego.

Jak zamontować rezystor CANBUS OPTICON 25Ω z szybkozłączkami?

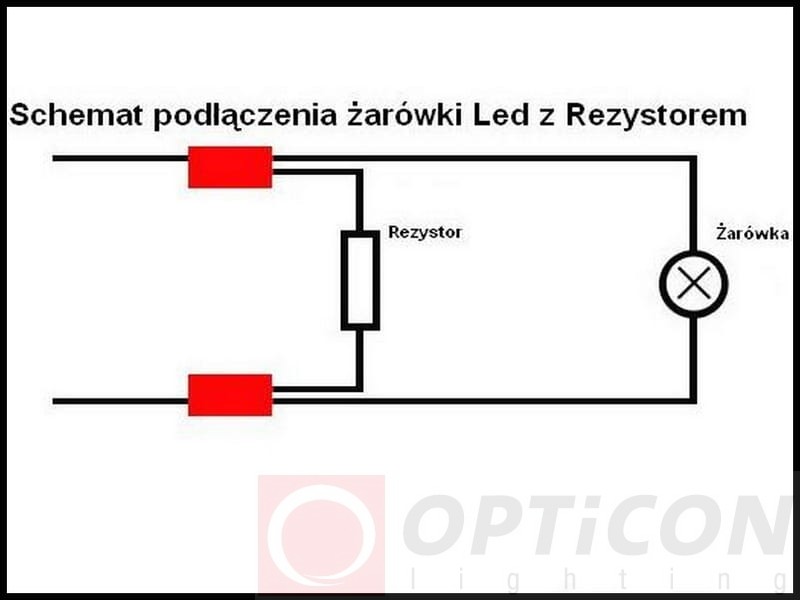

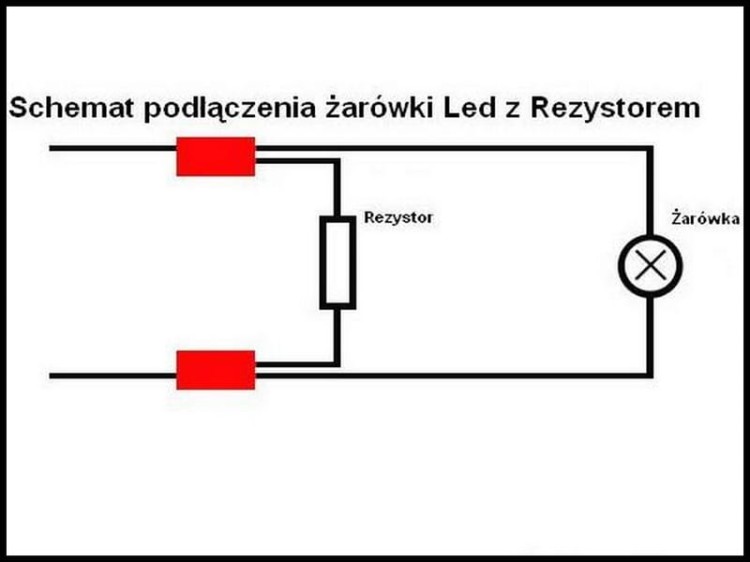

Rezystor LED CANBUS OPTICON 50W 25Ω należy podłączyć równolegle do odpowiedniego obwodu żarówki LED.

Dołączone szybkozłączki ułatwiają wykonanie połączenia bez konieczności lutowania przewodów. Należy jednak prawidłowo rozpoznać przewody i sprawdzić obciążalność instalacji.

Instrukcja montażu

1. Wyłącz zasilanie oświetlenia i zabezpiecz instalację przed przypadkowym włączeniem.
2. Zidentyfikuj przewody zasilające odpowiednią żarówkę LED.
3. Sprawdź napięcie oraz sposób sterowania obwodem.
4. Podłącz rezystor równolegle do odpowiednich przewodów obwodu żarówki LED.
5. Wykorzystaj dołączone szybkozłączki, jeśli są odpowiednie do przekroju i rodzaju przewodów.
6. Przykręć rezystor do metalowej powierzchni zapewniającej skuteczne odprowadzanie ciepła.
7. Poprowadź przewody z dala od obudowy rezystora, ponieważ podczas pracy może osiągać wysoką temperaturę.
8. Zabezpiecz połączenia elektryczne przed wilgocią, drganiami i uszkodzeniami mechanicznymi.
9. Sprawdź działanie oświetlenia oraz temperaturę rezystora podczas pracy.

Ważne: rezystora nie należy podłączać szeregowo z żarówką LED. Nie należy również podłączać go bezpośrednio pomiędzy stałym plusem akumulatora a masą, ponieważ powodowałoby to ciągły pobór energii.

Bezpieczny montaż rezystora CANBUS 50W 25Ω – odprowadzanie ciepła

Rezystor CANBUS OPTICON 25Ω podczas pracy może osiągać wysoką temperaturę. Energia elektryczna pobierana przez rezystor zamieniana jest w ciepło.

Przy napięciu 14,4V rezystor wydziela około 8,29W ciepła, dlatego odpowiednie miejsce montażu ma istotne znaczenie.

Najważniejsze zasady bezpieczeństwa

• Montuj rezystor na metalowym elemencie o odpowiedniej zdolności odprowadzania ciepła.
• Nie przykręcaj rezystora bezpośrednio do plastiku, tapicerki ani elementów wrażliwych na temperaturę.
• Nie umieszczaj go przy przewodach, izolacji ani materiałach łatwopalnych.
• Zapewnij odpowiednią przestrzeń do oddawania ciepła.
• Nie dotykaj rezystora podczas pracy ani bezpośrednio po wyłączeniu.
• Sprawdź obciążalność obwodu oraz jego zabezpieczenie.
• Nie pozostawiaj rezystora luźno zawieszonego na przewodach.

Uwaga: moc znamionowa 50W zakłada odpowiednie warunki chłodzenia. Aluminiowa obudowa ułatwia odprowadzanie ciepła, ale sama nie eliminuje ryzyka przegrzania.

Czy rezystor CANBUS OPTICON 25Ω pasuje do każdego samochodu?

Rezystor LED CANBUS OPTICON 50W 25Ω jest uniwersalnym elementem obciążeniowym, jednak jego skuteczność zależy od konstrukcji instalacji elektrycznej pojazdu.

Przed montażem należy sprawdzić:

• Moc fabrycznej żarówki.
• Pobór prądu zamontowanego zamiennika LED.
• Napięcie pracy obwodu.
• Sposób kontroli oświetlenia przez sterownik pojazdu.
• Wymagane dodatkowe obciążenie.
• Dopuszczalny pobór prądu przez instalację.
• Możliwość bezpiecznego zamocowania rezystora.
• Kompatybilność szybkozłączek z przewodami samochodu.

Nie wszystkie samochody kontrolują oświetlenie w ten sam sposób. W niektórych pojazdach dodatkowy rezystor skutecznie eliminuje błędy, natomiast w innych może być konieczne zastosowanie innego rozwiązania.

Rezystor CANBUS OPTICON – pomoc przy wymianie fabrycznych żarówek na LED

Samochodowe żarówki LED o odpowiednim trzonku i wymiarach mogą pasować w miejsce fabrycznych żarówek halogenowych lub żarowych bez konieczności modyfikowania oprawki.

Po takiej wymianie w niektórych samochodach może jednak pojawić się komunikat o przepalonej żarówce.

Rezystor LED CANBUS OPTICON 50W 25Ω z przewodami i szybkozłączkami może pomóc rozwiązać problem wynikający ze zbyt małego obciążenia instalacji, bez konieczności wymiany zamontowanej żarówki LED.

Rezystor jest dodatkowym elementem elektrycznym. Nie zastępuje żarówki w fabrycznej oprawce i wymaga wykonania odpowiedniego połączenia równoległego oraz bezpiecznego zamocowania.

OPTICON – wieloletnie doświadczenie w samochodowym oświetleniu LED

Rezystor LED CANBUS OPTICON 50W 25Ω z przewodami i szybkozłączkami powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie samochodowego oświetlenia LED.

OPTICON oferuje rozwiązania związane z modernizacją oświetlenia samochodowego, w tym żarówki LED oraz akcesoria pomocnicze przeznaczone do współpracy z instalacjami elektrycznymi pojazdów.

Kompletny zestaw z rezystorem, przewodami i szybkozłączkami ułatwia montaż dodatkowego obciążenia w odpowiednio dobranym obwodzie oświetleniowym.

Dane techniczne rezystora LED CANBUS OPTICON 50W 25Ω

• Marka: OPTICON.
• Rodzaj produktu: rezystor obciążeniowy LED CANBUS z przewodami i szybkozłączkami.
• Popularne określenia: filtr błędu spalonej żarówki, eliminator błędów LED, warning canceller.
• Rezystancja: 25Ω (25 omów).
• Moc znamionowa: 50W.
• Przeznaczenie: samochodowe instalacje oświetleniowe 12V DC.
• Obciążenie przy 12V DC: około 5,76W.
• Pobór prądu przy 12V DC: około 0,48A.
• Obciążenie przy 13,8V DC: około 7,62W.
• Pobór prądu przy 13,8V DC: około 0,55A.
• Obciążenie przy 14,4V DC: około 8,29W.
• Pobór prądu przy 14,4V DC: około 0,58A.
• Materiał obudowy: aluminium.
• Długość przewodów: 10 cm.
• Akcesoria montażowe: 2 szybkozłączki.
• Sposób podłączenia: równolegle do obwodu żarówki LED.
• Wymiary rezystora: 50 × 16 mm.
• Przykładowe zastosowanie: W5W T10 LED, C5W LED, H6W BAX9s LED oraz inne odpowiednio dobrane obwody.
• Główna funkcja: zwiększenie obciążenia instalacji po montażu LED.

Zdjęcie rezystora CANBUS OPTICON 50W 25Ω z przewodami i szybkozłączkami

Dlaczego warto wybrać rezystor CANBUS OPTICON 25Ω z szybkozłączkami?

Rezystor LED CANBUS OPTICON 50W 25Ω z przewodami i szybkozłączkami to praktyczne rozwiązanie dla osób, które po zamontowaniu samochodowych żarówek LED spotykają się z komunikatami o przepalonej żarówce.

Dzięki rezystancji 25Ω, mocy znamionowej 50W, aluminiowej obudowie, przewodom o długości 10 cm oraz dwóm szybkozłączkom zestaw ułatwia wykonanie dodatkowego obciążenia w samochodowych instalacjach 12V DC.

Model 25Ω może być szczególnie przydatny przy montażu wybranych żarówek W5W T10 LED, C5W LED oraz H6W BAX9s LED, jeżeli elektroniczny system kontroli oświetlenia wymaga zwiększenia poboru prądu.

Wybierz OPTICON – kompletny zestaw CANBUS opracowany z wykorzystaniem wieloletniego doświadczenia firmy w samochodowym oświetleniu LED.
