Rezystor - 50W / 15ohm dla Żarówek Led - Szybki zestaw

Rezystor LED CANBUS OPTICON 50W 15Ω z przewodami i szybkozłączkami – filtr błędu spalonej żarówki 12V

Rezystor LED CANBUS OPTICON 50W 15Ω z przewodami i szybkozłączkami to rezystor obciążeniowy przeznaczony do samochodowych instalacji oświetleniowych 12V DC. Produkt pomaga eliminować komunikaty o przepalonej żarówce, które mogą pojawiać się po wymianie tradycyjnych żarówek halogenowych lub żarowych na nowoczesne żarówki samochodowe LED.

Rezystor o wartości 15Ω (15 Ohm) zwiększa obciążenie obwodu elektrycznego o około 9,6W przy napięciu 12V DC. Dzięki temu w odpowiednio dobranych instalacjach może pomóc przywrócić prawidłowe działanie elektronicznego systemu kontroli oświetlenia.

Model 15Ω stanowi rozwiązanie pośrednie pomiędzy rezystorami o dużym dodatkowym obciążeniu, takimi jak 6Ω, 8Ω i 10Ω, a rezystorami o większej rezystancji, stosowanymi w obwodach wymagających niewielkiego zwiększenia poboru prądu.

W zestawie znajdują się przewody przyłączeniowe o długości 10 cm oraz dwie szybkozłączki montażowe, które ułatwiają podłączenie rezystora do instalacji elektrycznej samochodu bez konieczności lutowania przewodów.

Produkt wyposażono w aluminiową obudowę o wymiarach 50 × 16 mm, która umożliwia odprowadzanie ciepła do odpowiednio dobranej metalowej powierzchni montażowej.

Rezystor CANBUS OPTICON 50W 15Ω powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie samochodowego oświetlenia LED. Stanowi praktyczne rozwiązanie dla osób modernizujących fabryczne oświetlenie pojazdów oraz warsztatów zajmujących się montażem żarówek samochodowych LED.

Najważniejsze zalety rezystora CANBUS OPTICON 50W 15Ω

• Pomaga usuwać błędy przepalonej żarówki LED w kompatybilnych samochodach.
• Rezystancja 15Ω – zapewnia dodatkowe obciążenie obwodu oświetleniowego.
• Moc znamionowa 50W – rezystor dużej mocy w aluminiowej obudowie.
• Dodatkowe obciążenie około 9,6W przy 12V DC – przydatne w wybranych instalacjach samochodowych.
• Może pomóc ograniczyć zbyt szybkie miganie kierunkowskazów LED, jeżeli przyczyną problemu jest niewystarczający pobór prądu.
• Kompletny zestaw montażowy – rezystor, przewody oraz dwie szybkozłączki.
• Przewody o długości 10 cm – ułatwiają wykonanie połączenia elektrycznego.
• Dwie szybkozłączki montażowe – umożliwiają podłączenie bez lutowania.
• Aluminiowa obudowa – wspomaga skuteczne odprowadzanie ciepła.
• Kompaktowe wymiary 50 × 16 mm – ułatwiają montaż w samochodzie.
• Montaż równoległy – do odpowiedniego obwodu żarówki LED.
• Możliwość współpracy z różnymi typami żarówek LED – po sprawdzeniu parametrów instalacji.
• Marka OPTICON – wieloletnie doświadczenie w samochodowym oświetleniu LED.

Kompletny zestaw CANBUS – rezystor 15Ω, przewody 10 cm i dwie szybkozłączki

Dużą zaletą rezystora LED CANBUS OPTICON 50W 15Ω jest wyposażenie go w elementy ułatwiające montaż.

W przeciwieństwie do samego rezystora obciążeniowego wersja z przewodami i szybkozłączkami pozwala wygodniej wykonać połączenie elektryczne bez konieczności przygotowywania dodatkowych przewodów przyłączeniowych.

Zawartość zestawu

• 1 × rezystor LED CANBUS OPTICON 50W 15Ω w aluminiowej obudowie.
• 2 × przewód przyłączeniowy o długości 10 cm – przewody rezystora.
• 2 × szybkozłączka montażowa do podłączenia do instalacji samochodowej.

Szybkozłączki umożliwiają wykonanie połączenia bez lutowania. Przed montażem należy sprawdzić ich zgodność z przekrojem i rodzajem przewodów samochodu oraz zadbać o trwałość i odpowiednie zabezpieczenie połączeń.

Jak działa rezystor LED CANBUS 15Ω?

Tradycyjne żarówki samochodowe pobierają zazwyczaj więcej energii niż ich nowoczesne odpowiedniki LED.

W wielu samochodach elektroniczny system kontroli oświetlenia monitoruje pobór prądu przez poszczególne źródła światła. Jeżeli pobór energii jest zbyt niski, sterownik może rozpoznać taki stan jako przepalenie żarówki.

W rezultacie na desce rozdzielczej może pojawić się komunikat o awarii oświetlenia, mimo że zamontowana żarówka LED świeci prawidłowo.

Rezystor obciążeniowy OPTICON 15Ω podłącza się równolegle do odpowiedniego obwodu żarówki LED.

Po włączeniu oświetlenia przez rezystor przepływa dodatkowy prąd, zwiększając całkowite obciążenie elektryczne instalacji.

Przy napięciu 12V DC rezystor pobiera około 0,8A, co odpowiada mocy około 9,6W.

Dzięki temu w odpowiednio dobranych instalacjach sterownik może rozpoznawać obwód jako prawidłowo obciążony.

Ważne: określenie CANBUS jest popularną nazwą handlową rezystorów obciążeniowych stosowanych przy modernizacji oświetlenia samochodowego. Rezystor nie komunikuje się bezpośrednio z magistralą CAN, lecz zwiększa pobór prądu przez obwód elektryczny.

Rezystor CANBUS 15Ω – pomoc przy błędach spalonej żarówki LED

Rezystor OPTICON 50W 15Ω może być pomocny wtedy, gdy po wymianie fabrycznej żarówki na LED pojawia się komunikat o awarii oświetlenia, mimo że zamontowana żarówka działa prawidłowo.

Wartość rezystancji 15Ω zapewnia dodatkowe obciążenie większe niż w przypadku rezystorów 25Ω, 39Ω, 50Ω i 100Ω, ale mniejsze niż w modelach 6Ω, 8Ω i 10Ω.

Dzięki temu model ten może być przydatny w obwodach, które wymagają umiarkowanego zwiększenia poboru prądu.

Najczęstsze objawy zbyt małego obciążenia instalacji

• Komunikat o przepalonej żarówce na desce rozdzielczej.
• Kontrolka informująca o usterce oświetlenia.
• Nieprawidłowe wykrywanie zamontowanej żarówki LED.
• Wyłączanie wybranego obwodu przez sterownik pojazdu.
• Zbyt szybkie miganie kierunkowskazów LED w niektórych instalacjach.

Rezystor pomaga przede wszystkim wtedy, gdy problem wynika z niewystarczającego obciążenia elektrycznego. Nie usuwa uszkodzeń instalacji ani wszystkich problemów związanych ze sterowaniem oświetleniem.

Rezystor CANBUS 15Ω do kierunkowskazów LED – czy pomaga przy problemie hyperflash?

Po wymianie tradycyjnych żarówek kierunkowskazów na LED w niektórych samochodach może pojawić się problem hyperflash, czyli zbyt szybkiego migania kierunkowskazów.

Przyczyną jest często znacznie niższy pobór prądu przez żarówkę LED w porównaniu z tradycyjną żarówką żarnikową.

Rezystor CANBUS OPTICON 15Ω zwiększa obciążenie obwodu o około 9,6W przy napięciu 12V.

W niektórych samochodach takie dodatkowe obciążenie może wystarczyć do przywrócenia prawidłowej częstotliwości migania kierunkowskazów LED.

W innych pojazdach, szczególnie przy zastępowaniu tradycyjnych żarówek kierunkowskazów o mocy 21W, może być wymagane większe dodatkowe obciążenie.

W takich przypadkach stosuje się odpowiednio dobrane rezystory o mniejszej rezystancji, np. 10Ω, 8Ω lub 6Ω.

Dobór rezystora powinien uwzględniać moc fabrycznej żarówki, pobór prądu zamiennika LED oraz wymagania układu kontroli oświetlenia.

Przykładowe zastosowanie rezystora CANBUS OPTICON 50W 15Ω

Rezystor 15Ω może być stosowany w różnych samochodowych obwodach oświetleniowych, jeżeli wymagają one dodatkowego obciążenia elektrycznego.

Światła STOP LED

W odpowiednio dobranych instalacjach rezystor może pomagać w eliminacji komunikatu o przepalonej żarówce po zamontowaniu zamiennika LED.

Światła cofania LED

Może być stosowany w wybranych obwodach świateł cofania, gdy sterownik pojazdu wykrywa zbyt małe obciążenie.

Kierunkowskazy LED

W niektórych samochodach rezystor 15Ω może pomóc ograniczyć problem zbyt szybkiego migania kierunkowskazów po wymianie tradycyjnych żarówek na LED.

Światła pozycyjne LED

Rezystor może być wykorzystany w wybranych instalacjach, jednak ze względu na dodatkowe obciążenie 9,6W przy 12V nie powinien być dobierany automatycznie do obwodów o niewielkiej mocy.

Modernizacja fabrycznego oświetlenia samochodowego

Rezystor stanowi element pomocniczy podczas wymiany tradycyjnych żarówek na nowoczesne źródła światła LED, jeżeli instalacja wymaga zwiększenia poboru prądu.

Rezystor CANBUS 15Ω czy 10Ω, 8Ω i 6Ω – jaka jest różnica?

Rezystory 6Ω, 8Ω, 10Ω i 15Ω różnią się poborem prądu oraz ilością wydzielanego ciepła.

Przy takim samym napięciu rezystor 15Ω pobiera mniej energii niż modele 6Ω, 8Ω i 10Ω.

• Rezystor 6Ω przy 12V: około 2A i 24W.
• Rezystor 8Ω przy 12V: około 1,5A i 18W.
• Rezystor 10Ω przy 12V: około 1,2A i 14,4W.
• Rezystor 15Ω przy 12V: około 0,8A i 9,6W.

Oznacza to, że rezystor 15Ω powoduje:

• O 60% mniejsze dodatkowe obciążenie niż model 6Ω.
• O około 47% mniejsze dodatkowe obciążenie niż model 8Ω.
• O około 33% mniejsze dodatkowe obciążenie niż model 10Ω.

Model 15Ω może być odpowiedni wtedy, gdy układ kontroli oświetlenia wymaga mniejszego dodatkowego obciążenia niż zapewniają rezystory 6Ω, 8Ω i 10Ω.

Porównanie rezystorów CANBUS 6Ω, 8Ω, 10Ω, 15Ω, 25Ω, 39Ω, 50Ω i 100Ω

Im mniejsza rezystancja, tym większy pobór prądu i większa ilość wydzielanego ciepła przy tym samym napięciu.

Porównanie dodatkowego obciążenia przy napięciu 12V DC

Dobór rezystora powinien uwzględniać moc fabrycznej żarówki, pobór prądu zamiennika LED oraz wymagania układu kontroli oświetlenia.

Co oznacza 50W 15Ω? Moc znamionowa a rzeczywisty pobór energii

Oznaczenie 50W 15Ω określa dwa podstawowe parametry produktu:

• 15Ω – rezystancja elektryczna.
• 50W – znamionowa moc, którą rezystor może rozpraszać przy odpowiednim chłodzeniu.

Oznaczenie 50W nie oznacza, że rezystor stale pobiera 50W. Rzeczywisty pobór mocy zależy od napięcia instalacji.

Przykładowe obciążenie rezystora 15Ω

• Przy 12V DC: około 0,80A i 9,60W.
• Przy 13,8V DC: około 0,92A i 12,70W.
• Przy 14,4V DC: około 0,96A i 13,82W.

Wartości obliczono na podstawie prawa Ohma dla rezystancji 15Ω. Rzeczywisty pobór prądu może nieznacznie różnić się w zależności od tolerancji i temperatury rezystora.

Podczas pracy silnika napięcie instalacji samochodowej może być wyższe niż nominalne 12V, dlatego ilość wydzielanego ciepła również wzrasta.

Dlaczego warto zastosować zewnętrzny rezystor CANBUS?

Niektóre żarówki samochodowe LED mają dodatkowe obciążenie wbudowane w swoją konstrukcję. W innych przypadkach stosuje się zewnętrzny rezystor obciążeniowy, który można zamontować poza oprawą źródła światła.

Zalety zewnętrznego rezystora

• Oddzielenie źródła ciepła od żarówki LED – rezystor można zamontować poza oprawą.
• Możliwość współpracy z różnymi żarówkami LED – po sprawdzeniu parametrów instalacji.
• Możliwość zachowania zamontowanej żarówki LED – jeżeli przyczyną problemu jest zbyt mały pobór prądu.
• Aluminiowa obudowa – ułatwia odprowadzanie ciepła do odpowiedniej powierzchni.
• Wygodny montaż – przewody i dwie szybkozłączki znajdują się w zestawie.

Rezystor jest elementem obciążeniowym. Nie pełni funkcji stabilizatora napięcia, filtra zakłóceń ani zabezpieczenia przeciwprzepięciowego.

Jak zamontować rezystor CANBUS OPTICON 15Ω z szybkozłączkami?

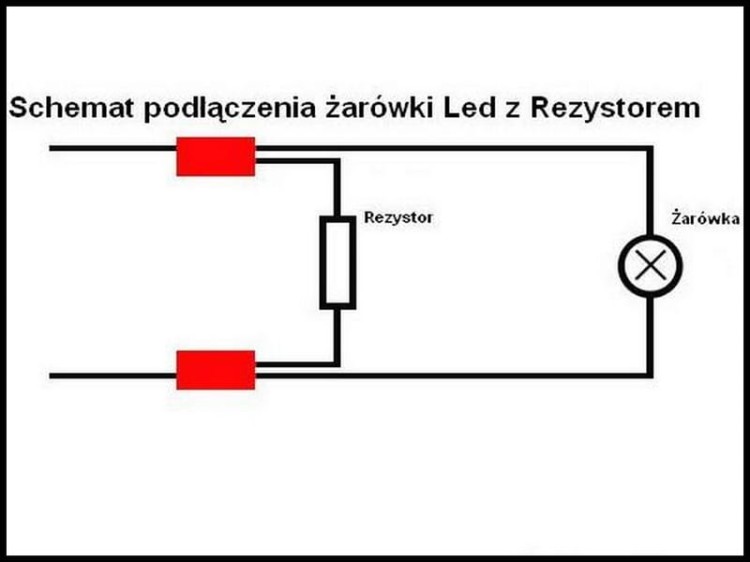

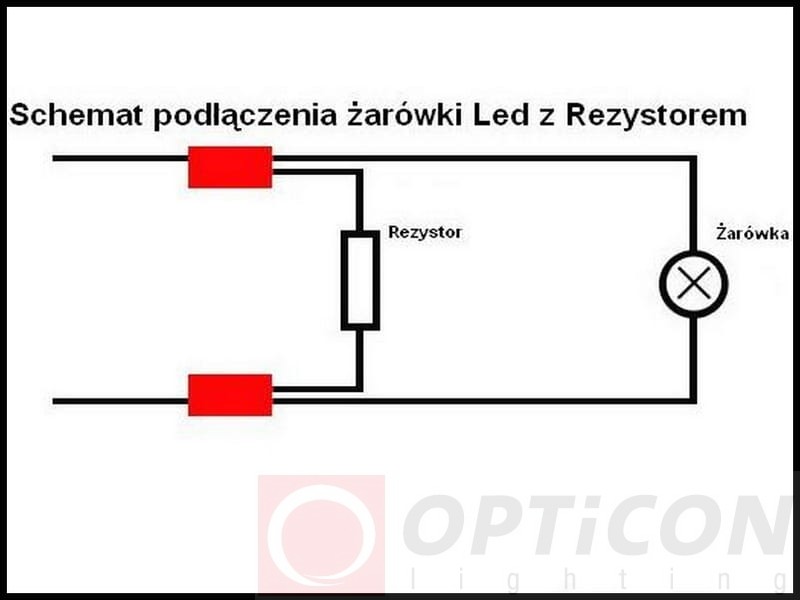

Rezystor LED CANBUS OPTICON 50W 15Ω należy podłączyć równolegle do odpowiedniego obwodu żarówki LED.

Dołączone szybkozłączki ułatwiają wykonanie połączenia bez konieczności lutowania przewodów. Należy jednak prawidłowo rozpoznać przewody i sprawdzić obciążalność instalacji.

Instrukcja montażu

1. Wyłącz zasilanie oświetlenia i zabezpiecz instalację przed przypadkowym włączeniem.
2. Zidentyfikuj przewody zasilające odpowiednią żarówkę LED.
3. Sprawdź napięcie oraz sposób sterowania obwodem.
4. Podłącz rezystor równolegle do odpowiednich przewodów obwodu żarówki LED.
5. Wykorzystaj dołączone szybkozłączki, jeśli są odpowiednie do przekroju i rodzaju przewodów.
6. Przykręć rezystor do metalowej powierzchni zapewniającej skuteczne odprowadzanie ciepła.
7. Poprowadź przewody z dala od obudowy rezystora, ponieważ podczas pracy może osiągać wysoką temperaturę.
8. Zabezpiecz połączenia elektryczne przed wilgocią, drganiami i uszkodzeniami mechanicznymi.
9. Sprawdź działanie oświetlenia oraz temperaturę rezystora podczas pracy.

Ważne: rezystora nie należy podłączać szeregowo z żarówką LED. Nie należy również podłączać go bezpośrednio pomiędzy stałym plusem akumulatora a masą, ponieważ powodowałoby to ciągły pobór energii.

Bezpieczny montaż rezystora CANBUS 50W 15Ω – odprowadzanie ciepła

Rezystor CANBUS OPTICON 15Ω podczas pracy może osiągać wysoką temperaturę. Energia elektryczna pobierana przez rezystor zamieniana jest w ciepło.

Przy napięciu 14,4V rezystor wydziela około 13,82W ciepła, dlatego odpowiednie miejsce montażu ma istotne znaczenie.

Najważniejsze zasady bezpieczeństwa

• Montuj rezystor na metalowym elemencie o odpowiedniej zdolności odprowadzania ciepła.
• Nie przykręcaj rezystora bezpośrednio do plastiku, tapicerki ani elementów wrażliwych na temperaturę.
• Nie umieszczaj go przy przewodach, izolacji ani materiałach łatwopalnych.
• Zapewnij odpowiednią przestrzeń do oddawania ciepła.
• Nie dotykaj rezystora podczas pracy ani bezpośrednio po wyłączeniu.
• Sprawdź obciążalność obwodu oraz jego zabezpieczenie.
• Nie pozostawiaj rezystora luźno zawieszonego na przewodach.

Uwaga: moc znamionowa 50W zakłada odpowiednie warunki chłodzenia. Aluminiowa obudowa ułatwia odprowadzanie ciepła, ale sama nie eliminuje ryzyka przegrzania.

Czy rezystor CANBUS OPTICON 15Ω pasuje do każdego samochodu?

Rezystor LED CANBUS OPTICON 50W 15Ω jest uniwersalnym elementem obciążeniowym, jednak jego skuteczność zależy od konstrukcji instalacji elektrycznej pojazdu.

Przed montażem należy sprawdzić:

• Moc fabrycznej żarówki.
• Pobór prądu zamontowanego zamiennika LED.
• Napięcie pracy obwodu.
• Sposób kontroli oświetlenia przez sterownik pojazdu.
• Wymagane dodatkowe obciążenie.
• Dopuszczalny pobór prądu przez instalację.
• Możliwość bezpiecznego zamocowania rezystora.
• Kompatybilność szybkozłączek z przewodami samochodu.

Nie wszystkie samochody kontrolują oświetlenie w ten sam sposób. W niektórych pojazdach dodatkowy rezystor skutecznie eliminuje błędy, natomiast w innych może być konieczne zastosowanie innego rozwiązania.

Rezystor CANBUS OPTICON – pomoc przy wymianie fabrycznych żarówek na LED

Samochodowe żarówki LED o odpowiednim trzonku i wymiarach mogą pasować w miejsce fabrycznych żarówek halogenowych lub żarowych bez konieczności modyfikowania oprawki.

Po takiej wymianie w niektórych samochodach może jednak pojawić się komunikat o przepalonej żarówce lub problem nieprawidłowej częstotliwości migania kierunkowskazów.

Rezystor LED CANBUS OPTICON 50W 15Ω z przewodami i szybkozłączkami może pomóc rozwiązać te problemy bez konieczności wymiany zamontowanej żarówki LED.

Rezystor jest dodatkowym elementem elektrycznym. Nie zastępuje żarówki w fabrycznej oprawce i wymaga wykonania odpowiedniego połączenia równoległego oraz bezpiecznego zamocowania.

OPTICON – wieloletnie doświadczenie w samochodowym oświetleniu LED

Rezystor LED CANBUS OPTICON 50W 15Ω z przewodami i szybkozłączkami powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie samochodowego oświetlenia LED.

OPTICON oferuje rozwiązania związane z modernizacją oświetlenia samochodowego, w tym żarówki LED oraz akcesoria pomocnicze przeznaczone do współpracy z instalacjami elektrycznymi pojazdów.

Kompletny zestaw z rezystorem, przewodami i szybkozłączkami ułatwia montaż dodatkowego obciążenia w odpowiednio dobranym obwodzie oświetleniowym.

Dane techniczne rezystora LED CANBUS OPTICON 50W 15Ω

• Marka: OPTICON.
• Rodzaj produktu: rezystor obciążeniowy LED CANBUS z przewodami i szybkozłączkami.
• Popularne określenia: filtr błędu spalonej żarówki, eliminator błędów LED, warning canceller.
• Rezystancja: 15Ω (15 omów).
• Moc znamionowa: 50W.
• Przeznaczenie: samochodowe instalacje oświetleniowe 12V DC.
• Obciążenie przy 12V DC: około 9,60W.
• Pobór prądu przy 12V DC: około 0,80A.
• Obciążenie przy 13,8V DC: około 12,70W.
• Pobór prądu przy 13,8V DC: około 0,92A.
• Obciążenie przy 14,4V DC: około 13,82W.
• Pobór prądu przy 14,4V DC: około 0,96A.
• Materiał obudowy: aluminium.
• Długość przewodów: 10 cm.
• Akcesoria montażowe: 2 szybkozłączki.
• Sposób podłączenia: równolegle do obwodu żarówki LED.
• Wymiary rezystora: 50 × 16 mm.
• Główne zastosowanie: zwiększenie obciążenia instalacji po montażu LED.
• Funkcja: ograniczanie błędów kontroli oświetlenia i problemu hyperflash w kompatybilnych pojazdach.

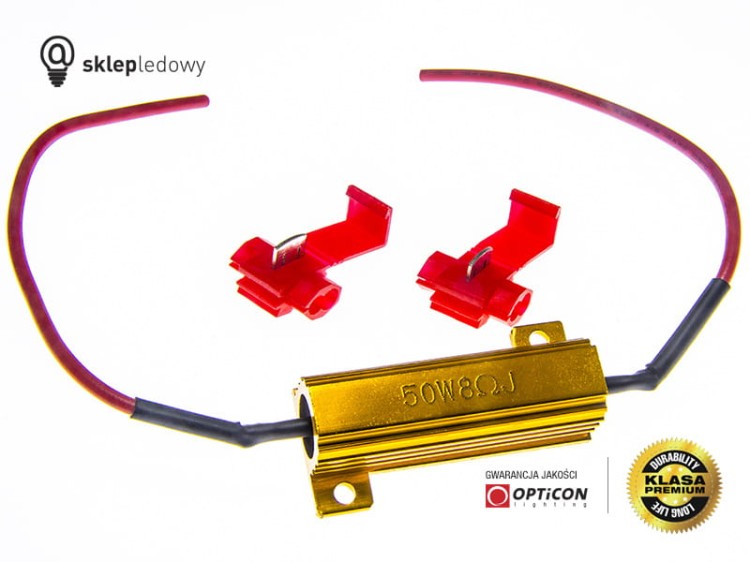

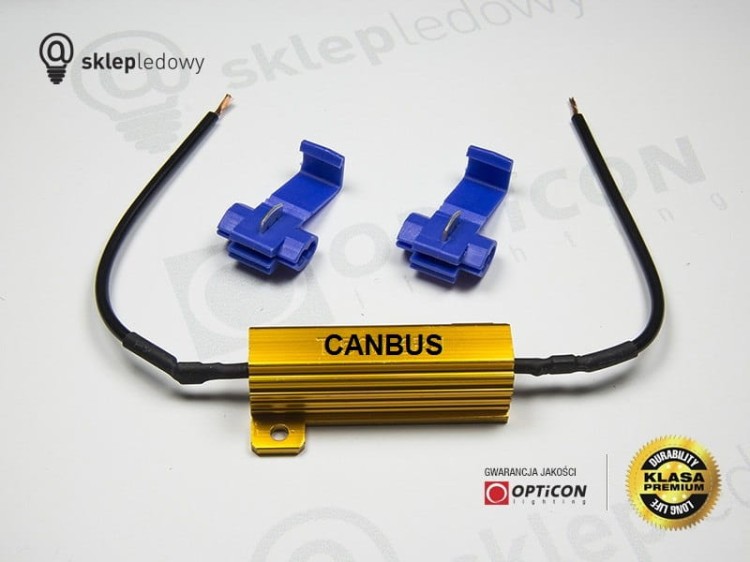

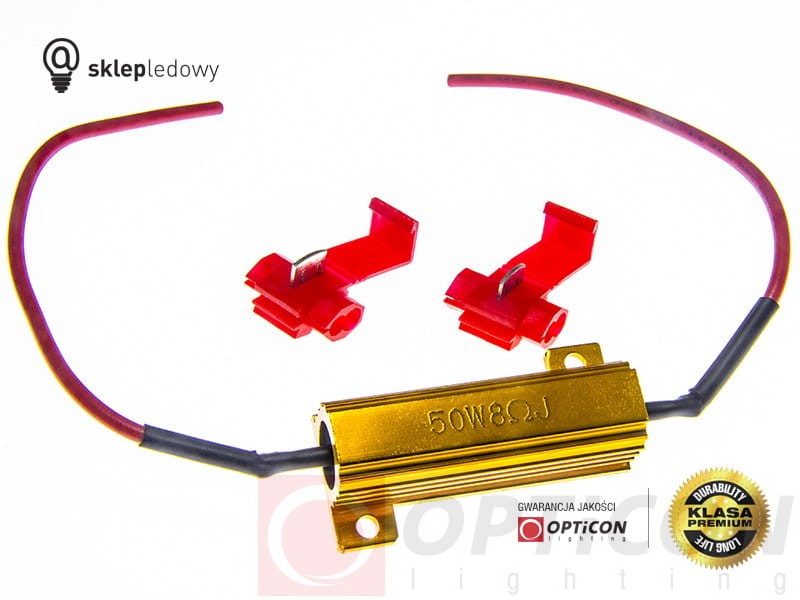

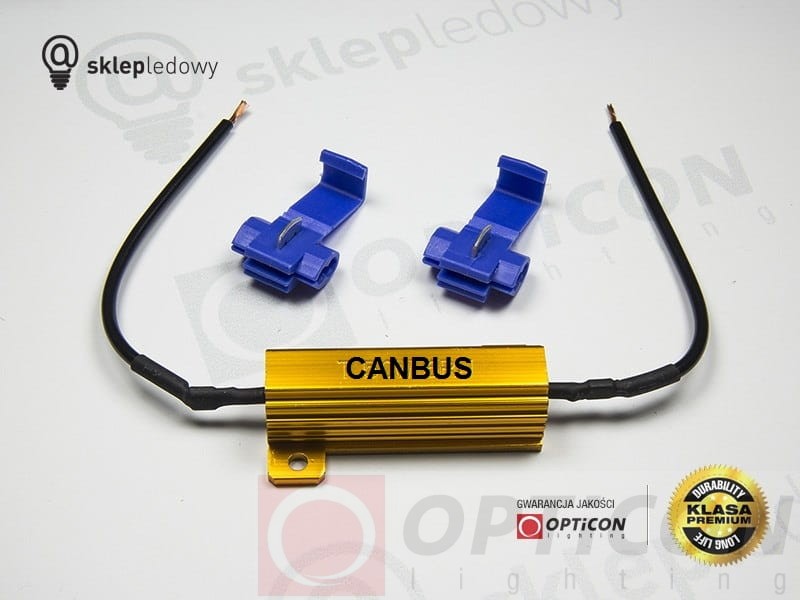

Zdjęcie rezystora CANBUS OPTICON 50W 15Ω z przewodami i szybkozłączkami

Dlaczego warto wybrać rezystor CANBUS OPTICON 15Ω z szybkozłączkami?

Rezystor LED CANBUS OPTICON 50W 15Ω z przewodami i szybkozłączkami to praktyczne rozwiązanie dla osób, które po zamontowaniu samochodowych żarówek LED spotykają się z komunikatami o przepalonej żarówce.

Dzięki rezystancji 15Ω, mocy znamionowej 50W, aluminiowej obudowie, przewodom o długości 10 cm oraz dwóm szybkozłączkom zestaw ułatwia wykonanie dodatkowego obciążenia w samochodowych instalacjach 12V DC.

Model 15Ω może być szczególnie przydatny wtedy, gdy wymagane jest umiarkowane dodatkowe obciążenie, mniejsze niż w przypadku rezystorów 6Ω, 8Ω i 10Ω.

Wybierz OPTICON – kompletny zestaw CANBUS opracowany z wykorzystaniem wieloletniego doświadczenia firmy w samochodowym oświetleniu LED.
