Rezystor - 50W / 10ohm dla Żarówek Led - Szybki zestaw

Rezystor LED CANBUS OPTICON 50W 10Ω z przewodami i szybkozłączkami – filtr błędu spalonej żarówki 12V

Rezystor LED CANBUS OPTICON 50W 10Ω z przewodami i szybkozłączkami to kompletny zestaw przeznaczony do samochodowych instalacji oświetleniowych 12V DC. Produkt pomaga eliminować komunikaty o przepalonej żarówce oraz problemy związane z nieprawidłową pracą oświetlenia po wymianie tradycyjnych żarówek halogenowych lub żarowych na nowoczesne żarówki samochodowe LED.

Rezystor o wartości 10Ω (10 Ohm) zwiększa obciążenie obwodu elektrycznego o około 14,4W przy napięciu 12V DC. Dzięki temu w odpowiednio dobranych instalacjach może pomóc przywrócić prawidłowe działanie elektronicznego systemu kontroli oświetlenia.

Produkt może być szczególnie przydatny podczas modernizacji kierunkowskazów na technologię LED, gdy po wymianie fabrycznych żarówek pojawia się problem hyperflash, czyli zbyt szybkiego migania kierunkowskazów.

W zestawie znajdują się przewody przyłączeniowe o długości 10 cm oraz dwie szybkozłączki montażowe, które ułatwiają podłączenie rezystora do odpowiedniego obwodu bez konieczności lutowania przewodów.

Rezystor CANBUS OPTICON 50W 10Ω został opracowany w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie samochodowego oświetlenia LED. Stanowi praktyczne rozwiązanie zarówno dla osób samodzielnie modernizujących oświetlenie samochodu, jak i warsztatów zajmujących się montażem samochodowych żarówek LED.

Najważniejsze zalety rezystora CANBUS OPTICON 50W 10Ω

• Kompletny zestaw montażowy – rezystor, przewody oraz dwie szybkozłączki.
• Rezystancja 10Ω – zapewnia dodatkowe obciążenie instalacji elektrycznej.
• Moc znamionowa 50W – rezystor dużej mocy w aluminiowej obudowie.
• Obciążenie około 14,4W przy 12V DC – przydatne w wybranych obwodach oświetleniowych.
• Pomaga usuwać komunikaty o przepalonej żarówce LED w kompatybilnych samochodach.
• Może eliminować szybkie miganie kierunkowskazów LED – problem hyperflash.
• Dwa przewody o długości 10 cm – ułatwiają wykonanie połączenia elektrycznego.
• Dwie szybkozłączki montażowe – umożliwiają montaż bez lutowania.
• Aluminiowa obudowa – wspomaga odprowadzanie ciepła.
• Montaż równoległy – do odpowiedniego obwodu żarówki LED.
• Możliwość współpracy z różnymi typami żarówek LED – po sprawdzeniu parametrów instalacji.
• Kompaktowe wymiary 50 × 16 mm.
• Marka OPTICON – wieloletnie doświadczenie w samochodowym oświetleniu LED.

Kompletny zestaw CANBUS – rezystor 10Ω, przewody 10 cm i dwie szybkozłączki

Dużą zaletą tego modelu jest wyposażenie go w elementy ułatwiające montaż w samochodowej instalacji elektrycznej.

W przeciwieństwie do samego rezystora obciążeniowego wersja z przewodami i szybkozłączkami umożliwia wygodniejsze wykonanie połączenia bez konieczności przygotowywania dodatkowych przewodów przyłączeniowych.

Zawartość zestawu

• 1 × rezystor LED CANBUS OPTICON 50W 10Ω w aluminiowej obudowie.
• 2 × przewód przyłączeniowy o długości 10 cm – przewody rezystora.
• 2 × szybkozłączka montażowa do podłączenia do instalacji samochodowej.

Szybkozłączki umożliwiają wykonanie połączenia bez lutowania. Przed montażem należy sprawdzić ich zgodność z przekrojem i rodzajem przewodów samochodu oraz zadbać o trwałość i odpowiednie zabezpieczenie połączeń elektrycznych.

Jak działa rezystor LED CANBUS 10Ω?

Tradycyjne żarówki samochodowe pobierają zazwyczaj znacznie więcej energii niż ich odpowiedniki LED.

W pojazdach wyposażonych w elektroniczny system kontroli oświetlenia mniejszy pobór prądu może zostać rozpoznany jako uszkodzenie żarówki.

W rezultacie na desce rozdzielczej pojawia się komunikat o przepalonej żarówce, a w przypadku kierunkowskazów może wystąpić zbyt szybkie miganie.

Rezystor obciążeniowy OPTICON 10Ω podłącza się równolegle do odpowiedniego obwodu żarówki LED. Po włączeniu oświetlenia przez rezystor przepływa dodatkowy prąd, zwiększając całkowite obciążenie instalacji.

Przy napięciu 12V DC rezystor pobiera około 1,2A, co odpowiada mocy 14,4W.

W odpowiednio dobranych instalacjach takie obciążenie może pozwolić sterownikowi pojazdu prawidłowo rozpoznawać obwód oświetleniowy.

Ważne: określenie CANBUS jest popularną nazwą handlową rezystorów stosowanych przy modernizacji oświetlenia samochodowego. Rezystor nie komunikuje się bezpośrednio z magistralą CAN, lecz zwiększa pobór prądu przez obwód elektryczny.

Rezystor CANBUS 10Ω do kierunkowskazów LED – pomoc przy problemie hyperflash

Jednym z zastosowań rezystora CANBUS OPTICON 50W 10Ω jest poprawa działania kierunkowskazów po wymianie tradycyjnych żarówek na LED.

W wielu samochodach układ sterowania kierunkowskazami monitoruje pobór prądu. Jeżeli żarówka LED pobiera znacznie mniej energii niż fabryczna żarówka żarnikowa, sterownik może rozpoznać ten stan jako awarię.

Objawem jest zbyt szybkie miganie kierunkowskazów, określane jako hyperflash.

Rezystor 10Ω 50W zwiększa obciążenie obwodu o około 14,4W przy 12V, co w odpowiednio dobranych instalacjach może przywrócić prawidłową częstotliwość migania kierunkowskazów LED.

Przykładowe typy żarówek LED

• PY21W LED – popularne żarówki kierunkowskazów.
• WY21W LED – zamienniki stosowane w wybranych samochodach.
• T20 7440 LED – żarówki samochodowe z trzonkiem klinowym.
• BAU15s LED – żarówki kierunkowskazów.
• BA15s LED – stosowane w wybranych obwodach oświetlenia.
• P21W LED – zamienniki tradycyjnych żarówek samochodowych.
• W21W LED – żarówki stosowane w różnych pojazdach.

Rezystor podłącza się do obwodu elektrycznego, a nie bezpośrednio do oprawki żarówki. Jego przydatność zależy od wymaganego dodatkowego obciążenia i parametrów instalacji.

Filtr błędu spalonej żarówki LED – kiedy warto zastosować rezystor 10Ω?

Rezystor CANBUS OPTICON 50W 10Ω z szybkozłączkami może być pomocny, gdy po wymianie fabrycznych żarówek na LED występują problemy związane ze zbyt niskim poborem prądu.

Najczęstsze objawy

• Komunikat o przepalonej żarówce na desce rozdzielczej.
• Kontrolka informująca o usterce oświetlenia.
• Zbyt szybkie miganie kierunkowskazów LED.
• Nieprawidłowe wykrywanie zamontowanej żarówki LED.
• Wyłączanie wybranego obwodu przez sterownik w niektórych samochodach.

Rezystor pomaga przede wszystkim wtedy, gdy problem wynika z niewystarczającego obciążenia elektrycznego. Nie usuwa uszkodzeń instalacji ani wszystkich problemów związanych ze sterowaniem oświetleniem.

Rezystor CANBUS 10Ω czy 6Ω i 8Ω – jaka jest różnica?

Rezystory 6Ω, 8Ω i 10Ω są stosowane w samochodowych instalacjach oświetleniowych LED, ale różnią się poborem prądu i ilością wydzielanego ciepła.

Przy takim samym napięciu rezystor 10Ω pobiera mniej energii niż rezystory 6Ω i 8Ω.

• Rezystor 6Ω przy 12V: około 2A i 24W.
• Rezystor 8Ω przy 12V: około 1,5A i 18W.
• Rezystor 10Ω przy 12V: około 1,2A i 14,4W.

Oznacza to, że rezystor 10Ω powoduje o około 40% mniejsze dodatkowe obciążenie niż model 6Ω oraz o około 20% mniejsze niż model 8Ω przy takim samym napięciu.

Model 10Ω może być odpowiedni wtedy, gdy układ kontroli oświetlenia wymaga mniejszego dodatkowego obciążenia niż zapewniają rezystory 6Ω i 8Ω.

Porównanie rezystorów CANBUS 6Ω, 8Ω, 10Ω, 15Ω, 25Ω, 39Ω, 50Ω i 100Ω

Im mniejsza rezystancja, tym większy pobór prądu i większa ilość wydzielanego ciepła przy tym samym napięciu.

Porównanie przy napięciu 12V DC

Dobór rezystora powinien uwzględniać moc fabrycznej żarówki, pobór prądu zamiennika LED oraz wymagania układu kontroli oświetlenia.

Co oznacza 50W 10Ω? Moc znamionowa a rzeczywisty pobór energii

Oznaczenie 50W 10Ω opisuje dwa podstawowe parametry produktu:

• 10Ω – rezystancja elektryczna.
• 50W – znamionowa moc, którą rezystor może rozpraszać przy odpowiednim chłodzeniu.

Oznaczenie 50W nie oznacza, że rezystor stale pobiera 50W. Rzeczywista moc zależy od napięcia instalacji.

Przykładowe obciążenie rezystora 10Ω

• Przy 12V DC: około 1,20A i 14,40W.
• Przy 13,8V DC: około 1,38A i 19,04W.
• Przy 14,4V DC: około 1,44A i 20,74W.

Wartości obliczono na podstawie prawa Ohma dla rezystancji 10Ω. Rzeczywisty pobór prądu może się nieznacznie różnić ze względu na tolerancję i temperaturę rezystora.

Podczas pracy silnika napięcie w instalacji samochodowej może być wyższe niż nominalne 12V, dlatego ilość wydzielanego ciepła również wzrasta.

Dlaczego warto zastosować zewnętrzny rezystor CANBUS?

Niektóre żarówki samochodowe LED mają dodatkowe obciążenie wbudowane w swoją konstrukcję. W innych przypadkach stosuje się zewnętrzny rezystor obciążeniowy.

Zalety zewnętrznego rezystora

• Oddzielenie źródła ciepła od żarówki LED – rezystor można zamontować poza oprawą źródła światła.
• Możliwość współpracy z różnymi żarówkami LED – po sprawdzeniu parametrów instalacji.
• Możliwość zachowania zamontowanej żarówki LED – jeżeli przyczyną problemu jest zbyt mały pobór prądu.
• Aluminiowa obudowa – ułatwia odprowadzanie ciepła do odpowiedniej powierzchni.
• Wygodny montaż – przewody i dwie szybkozłączki znajdują się w zestawie.

Rezystor jest elementem obciążeniowym. Nie pełni funkcji stabilizatora napięcia, filtra zakłóceń ani zabezpieczenia przeciwprzepięciowego.

Jak zamontować rezystor CANBUS OPTICON 10Ω z szybkozłączkami?

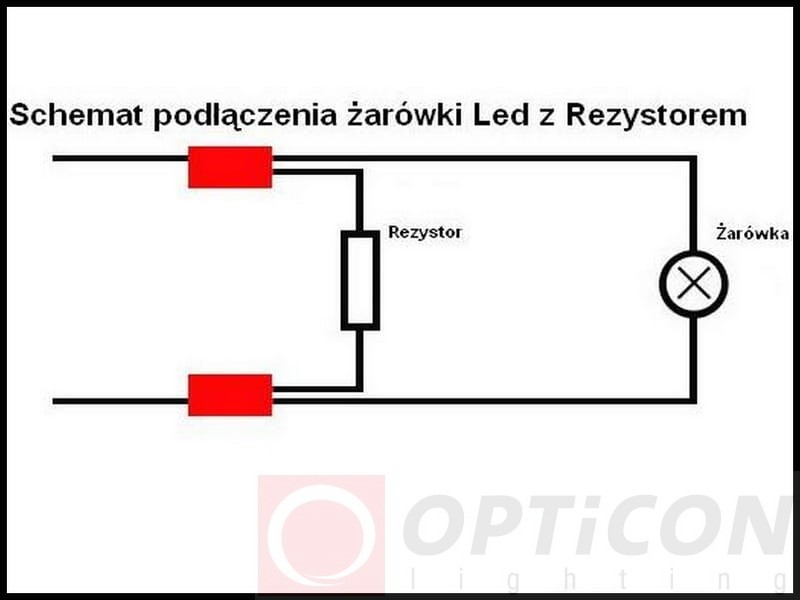

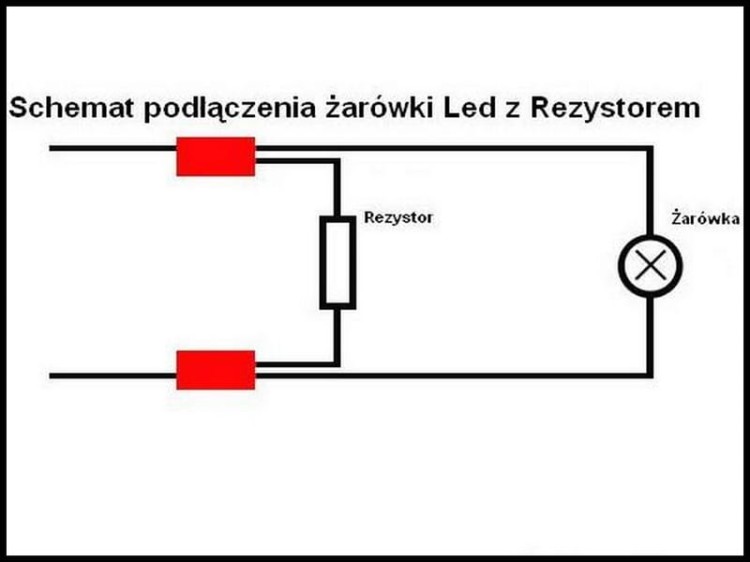

Rezystor LED CANBUS OPTICON 50W 10Ω należy podłączyć równolegle do odpowiedniego obwodu żarówki LED.

Dołączone szybkozłączki ułatwiają wykonanie połączenia bez konieczności lutowania. Należy jednak prawidłowo rozpoznać przewody i sprawdzić obciążalność instalacji.

Instrukcja montażu

1. Wyłącz zasilanie oświetlenia i zabezpiecz instalację przed przypadkowym włączeniem.
2. Zidentyfikuj przewody zasilające odpowiednią żarówkę LED.
3. Sprawdź napięcie oraz sposób sterowania obwodem.
4. Podłącz rezystor równolegle do odpowiednich przewodów obwodu żarówki LED.
5. Wykorzystaj dołączone szybkozłączki, jeśli są odpowiednie do przekroju i rodzaju przewodów.
6. Przykręć rezystor do metalowej powierzchni zapewniającej skuteczne odprowadzanie ciepła.
7. Poprowadź przewody z dala od obudowy rezystora, ponieważ podczas pracy może osiągać wysoką temperaturę.
8. Zabezpiecz połączenia elektryczne przed wilgocią, drganiami i uszkodzeniami mechanicznymi.
9. Sprawdź działanie oświetlenia oraz temperaturę rezystora podczas pracy.

Ważne: rezystora nie należy podłączać szeregowo z żarówką LED. Nie należy również podłączać go bezpośrednio pomiędzy stałym plusem akumulatora a masą, ponieważ powodowałoby to ciągły pobór energii.

Bezpieczny montaż rezystora CANBUS 50W 10Ω – odprowadzanie ciepła

Rezystor CANBUS OPTICON 10Ω podczas pracy może osiągać wysoką temperaturę. Energia elektryczna pobierana przez rezystor zamieniana jest w ciepło.

Przy napięciu 14,4V rezystor wydziela około 20,74W ciepła, dlatego odpowiednie miejsce montażu ma szczególne znaczenie.

Najważniejsze zasady bezpieczeństwa

• Montuj rezystor na metalowym elemencie o odpowiedniej zdolności odprowadzania ciepła.
• Nie przykręcaj rezystora bezpośrednio do plastiku, tapicerki ani elementów wrażliwych na temperaturę.
• Nie umieszczaj go przy przewodach, izolacji ani materiałach łatwopalnych.
• Zapewnij odpowiednią przestrzeń do oddawania ciepła.
• Nie dotykaj rezystora podczas pracy ani bezpośrednio po wyłączeniu.
• Sprawdź obciążalność obwodu oraz jego zabezpieczenie.
• Nie pozostawiaj rezystora luźno zawieszonego na przewodach.

Uwaga: moc znamionowa 50W zakłada odpowiednie warunki chłodzenia. Aluminiowa obudowa ułatwia odprowadzanie ciepła, ale sama nie eliminuje ryzyka przegrzania.

Zastosowanie rezystora LED CANBUS 10Ω 50W z szybkozłączkami

Kierunkowskazy LED

Jedno z najważniejszych zastosowań. Rezystor może pomóc usunąć problem zbyt szybkiego migania kierunkowskazów po wymianie tradycyjnych żarówek na LED.

Światła STOP LED

W odpowiednio dobranych obwodach może pomagać w eliminacji komunikatu o przepalonej żarówce po zamontowaniu zamiennika LED.

Światła cofania LED

Może być stosowany w wybranych instalacjach świateł cofania, gdy sterownik pojazdu wykrywa zbyt małe obciążenie.

Modernizacja fabrycznego oświetlenia samochodowego

Rezystor stanowi element pomocniczy podczas wymiany tradycyjnych żarówek na nowoczesne źródła światła LED, jeśli instalacja wymaga zwiększenia poboru prądu.

Uwaga: ze względu na dodatkowe obciążenie około 14,4W przy 12V rezystor 10Ω nie powinien być dobierany automatycznie do obwodów o małej mocy, takich jak niektóre światła pozycyjne czy oświetlenie tablicy rejestracyjnej. Do takich zastosowań mogą być odpowiedniejsze rezystory o większej rezystancji.

Czy rezystor CANBUS OPTICON 10Ω pasuje do każdego samochodu?

Rezystor LED CANBUS OPTICON 50W 10Ω jest uniwersalnym elementem obciążeniowym, jednak jego skuteczność zależy od konstrukcji instalacji elektrycznej pojazdu.

Przed montażem należy sprawdzić:

• Moc fabrycznej żarówki.
• Pobór prądu zamontowanego zamiennika LED.
• Napięcie pracy obwodu.
• Sposób kontroli oświetlenia przez sterownik pojazdu.
• Wymagane dodatkowe obciążenie.
• Dopuszczalny pobór prądu przez instalację.
• Możliwość bezpiecznego zamocowania rezystora.
• Kompatybilność szybkozłączek z przewodami samochodu.

Nie wszystkie samochody kontrolują oświetlenie w ten sam sposób. W niektórych pojazdach dodatkowy rezystor skutecznie eliminuje błędy, natomiast w innych może być konieczne zastosowanie innego rozwiązania.

Rezystor CANBUS OPTICON – pomoc przy wymianie fabrycznych żarówek na LED

Samochodowe żarówki LED o odpowiednim trzonku i wymiarach mogą pasować w miejsce fabrycznych żarówek halogenowych lub żarowych bez konieczności modyfikowania oprawki.

Po takiej wymianie w niektórych samochodach może jednak pojawić się komunikat o przepalonej żarówce lub problem nieprawidłowej częstotliwości migania kierunkowskazów.

Rezystor LED CANBUS OPTICON 50W 10Ω z przewodami i szybkozłączkami może pomóc rozwiązać te problemy bez konieczności wymiany zamontowanej żarówki LED.

Rezystor jest dodatkowym elementem elektrycznym. Nie zastępuje żarówki w fabrycznej oprawce i wymaga wykonania odpowiedniego połączenia równoległego oraz bezpiecznego zamocowania.

OPTICON – wieloletnie doświadczenie w samochodowym oświetleniu LED

Rezystor LED CANBUS OPTICON 50W 10Ω z przewodami i szybkozłączkami powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie samochodowego oświetlenia LED.

OPTICON oferuje rozwiązania związane z modernizacją oświetlenia samochodowego, w tym żarówki LED oraz akcesoria pomocnicze przeznaczone do współpracy z instalacjami elektrycznymi pojazdów.

Kompletny zestaw z rezystorem, przewodami i szybkozłączkami ułatwia montaż dodatkowego obciążenia w odpowiednio dobranym obwodzie oświetleniowym.

Dane techniczne rezystora LED CANBUS OPTICON 50W 10Ω

• Marka: OPTICON.
• Rodzaj produktu: rezystor obciążeniowy LED CANBUS z przewodami i szybkozłączkami.
• Popularne określenia: filtr błędu spalonej żarówki, eliminator błędów LED, warning canceller.
• Rezystancja: 10Ω (10 omów).
• Moc znamionowa: 50W.
• Przeznaczenie: samochodowe instalacje oświetleniowe 12V DC.
• Obciążenie przy 12V DC: około 14,4W.
• Pobór prądu przy 12V DC: około 1,20A.
• Obciążenie przy 13,8V DC: około 19,04W.
• Pobór prądu przy 13,8V DC: około 1,38A.
• Obciążenie przy 14,4V DC: około 20,74W.
• Pobór prądu przy 14,4V DC: około 1,44A.
• Materiał obudowy: aluminium.
• Długość przewodów: 10 cm.
• Akcesoria montażowe: 2 szybkozłączki.
• Sposób podłączenia: równolegle do obwodu żarówki LED.
• Wymiary rezystora: 50 × 16 mm.
• Główne zastosowanie: zwiększenie obciążenia instalacji po montażu LED.
• Funkcja: ograniczanie błędów kontroli oświetlenia i problemu hyperflash w kompatybilnych pojazdach.

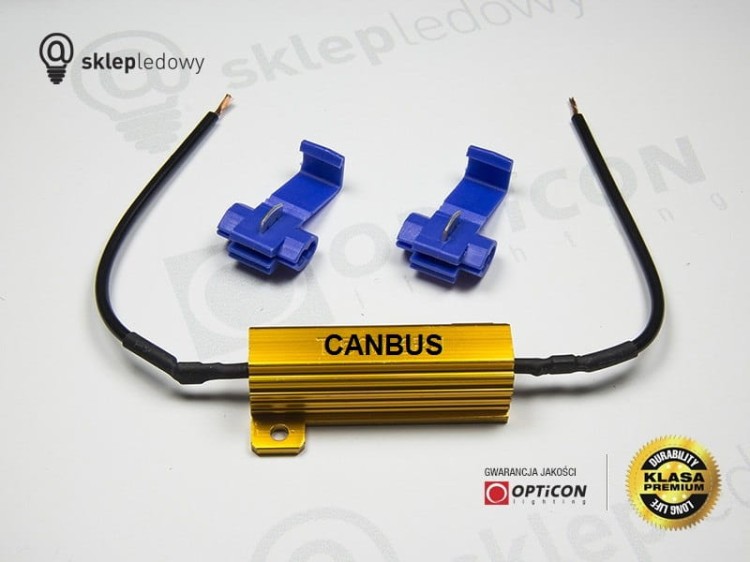

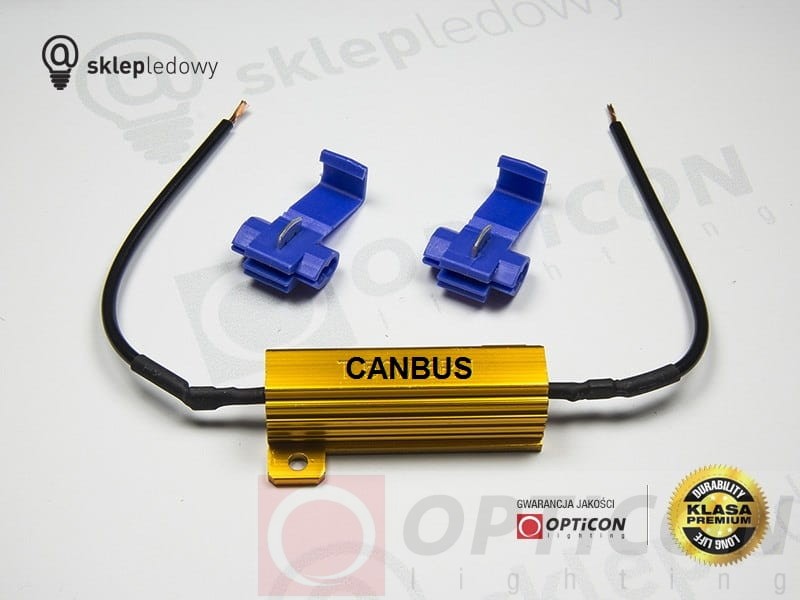

Zdjęcie rezystora CANBUS OPTICON 50W 10Ω z przewodami i szybkozłączkami

Dlaczego warto wybrać rezystor CANBUS OPTICON 10Ω z szybkozłączkami?

Rezystor LED CANBUS OPTICON 50W 10Ω z przewodami i szybkozłączkami to praktyczne rozwiązanie dla osób, które po zamontowaniu samochodowych żarówek LED spotykają się z komunikatami o przepalonej żarówce lub zbyt szybkim miganiem kierunkowskazów.

Dzięki rezystancji 10Ω, mocy znamionowej 50W, aluminiowej obudowie, przewodom o długości 10 cm oraz dwóm szybkozłączkom zestaw ułatwia wykonanie dodatkowego obciążenia w samochodowych instalacjach 12V DC.

Wybierz OPTICON – kompletny zestaw CANBUS opracowany z wykorzystaniem wieloletniego doświadczenia firmy w samochodowym oświetleniu LED.
