Moduł LED OPTICON RGB Backlight 24V DC 24W 990 mm – 180°, 24× EPISTAR SMD3030, IP20

Profesjonalny moduł LED RGB 24V do kasetonów reklamowych i podświetlenia Backlight

Moduł LED OPTICON RGB Backlight 24V DC 24W 990 mm to profesjonalny liniowy moduł oświetleniowy przeznaczony do tworzenia wielokolorowych instalacji świetlnych. Wyposażony w 24 diody LED EPISTAR SMD3030 RGB oraz specjalistyczne soczewki optyczne o kącie świecenia 180°, umożliwia szerokie rozprowadzanie światła na podświetlanej powierzchni.

Produkt został zaprojektowany przede wszystkim z myślą o kasetonach reklamowych typu Backlight, podświetlanych logotypach, literach przestrzennych, ekspozycjach sklepowych i nowoczesnych instalacjach dekoracyjnych. Dzięki technologii RGB pozwala uzyskiwać różne kolory światła, regulować ich intensywność oraz tworzyć dynamiczne efekty świetlne.

Moduł zasilany jest napięciem 24V DC, a jego maksymalna moc wynosi 24W przy jednoczesnym włączeniu wszystkich trzech kanałów RGB. Sztywna aluminiowa podstawa o grubości 1,5 mm wspomaga odprowadzanie ciepła, natomiast możliwość cięcia co około 247 mm pozwala dostosować długość modułu do konkretnego projektu.

Dodatkowym atutem jest niewielka wysokość wynosząca zaledwie 7 mm, fabryczne przewody czterożyłowe po obu stronach oraz możliwość montażu za pomocą taśmy samoprzylepnej 3M lub otworów montażowych.

OPTICON – moduł LED opracowany na podstawie wieloletniego doświadczenia

Moduł LED OPTICON RGB Backlight 24V DC powstał na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie oświetlenia LED, w szczególności w zakresie profesjonalnych modułów reklamowych, oświetlenia dekoracyjnego oraz systemów podświetlenia kasetonów i powierzchni reklamowych.

Przy projektowaniu produktu uwzględniono wymagania producentów reklam świetlnych, instalatorów i projektantów poszukujących trwałych, wydajnych oraz elastycznych rozwiązań oświetleniowych.

Połączenie diod EPISTAR SMD3030 RGB, szerokokątnych soczewek 180°, aluminiowej konstrukcji i niezależnych sekcji sprawia, że moduł może być stosowany zarówno w profesjonalnych instalacjach reklamowych, jak i w indywidualnych projektach dekoracyjnych.

Najważniejsze zalety modułu LED OPTICON RGB Backlight 24V

• Profesjonalny moduł RGB Backlight – przeznaczony do wielokolorowego podświetlania powierzchni.
• Zasilanie 24V DC – do profesjonalnych instalacji niskonapięciowych.
• Maksymalna moc 24W – 8W na każdy kanał RGB.
• 24 diody EPISTAR SMD3030 RGB – źródła światła o wysokiej wydajności.
• Kąt świecenia 180° – bardzo szerokie rozprowadzanie światła.
• Pełna kolorystyka RGB – czerwony, zielony, niebieski i liczne kolory pośrednie.
• Zmiana kolorów i efektów świetlnych – przy zastosowaniu kompatybilnego sterownika RGB.
• Regulacja jasności PWM – niezależne sterowanie kanałami R, G i B.
• Sztywny profil aluminiowy 1,5 mm – stabilność i odprowadzanie ciepła.
• Możliwość cięcia co około 247 mm – dopasowanie długości do instalacji.
• 4 niezależne sekcje – po 6 diod LED w każdej.
• Fabryczne przewody czterożyłowe z obu stron – wygodne wykonywanie połączeń.
• Taśma samoprzylepna 3M – szybki montaż.
• Otwory montażowe – możliwość trwałego przykręcenia modułu.
• Niewielka wysokość 7 mm – zastosowanie w płytkich konstrukcjach.
• Deklarowana trwałość ≥70 000 godzin.
• Gwarancja 24 miesiące.

Technologia RGB – wielokolorowe oświetlenie LED

Moduł LED OPTICON wykorzystuje technologię RGB (Red, Green, Blue), czyli trzy podstawowe kanały kolorystyczne:

• R – Red: światło czerwone.
• G – Green: światło zielone.
• B – Blue: światło niebieskie.

Odpowiednie mieszanie intensywności poszczególnych kanałów pozwala uzyskiwać szeroką gamę kolorów pośrednich, takich jak żółty, pomarańczowy, turkusowy, fioletowy, różowy czy purpurowy.

Przy zastosowaniu kompatybilnego sterownika RGB możliwe jest uzyskanie bardzo dużej liczby odcieni, a także tworzenie statycznych i dynamicznych scen świetlnych.

Jakie efekty można uzyskać?

• stałe świecenie wybranym kolorem,
• płynną zmianę kolorów,
• automatyczne przejścia między barwami,
• efekty pulsowania i rozjaśniania,
• regulację jasności każdego kanału,
• dekoracyjne sceny świetlne,
• sterowanie zdalne – zależnie od zastosowanego kontrolera.

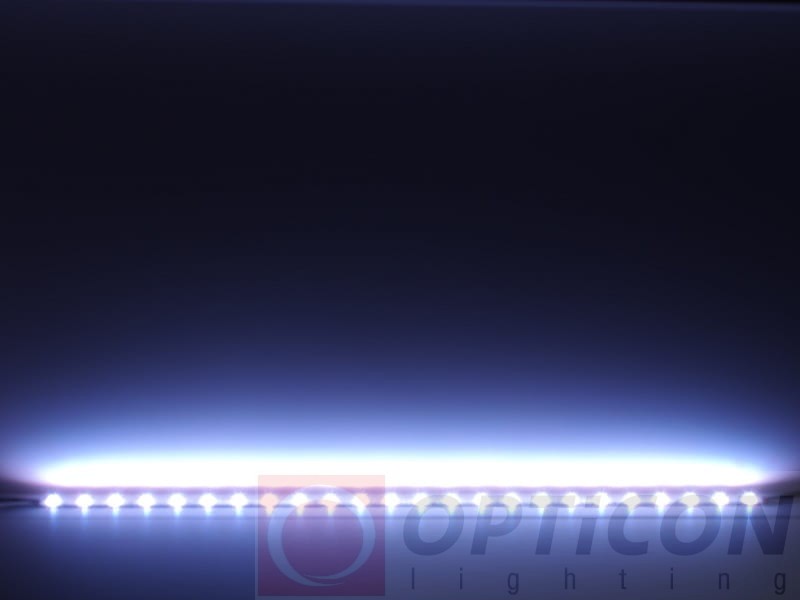

Czy moduł RGB może świecić na biało?

Tak. Jednoczesne włączenie kanałów czerwonego, zielonego i niebieskiego pozwala uzyskać światło zbliżone do białego.

Należy jednak pamiętać, że moduł RGB nie posiada osobnego kanału z dedykowanymi białymi diodami LED. Barwa powstająca przez zmieszanie RGB może mieć zauważalny odcień i różnić się od światła emitowanego przez klasyczne moduły białe 3000K, 4000K czy 6000K.

Jeżeli instalacja wymaga przede wszystkim naturalnej bieli, warto rozważyć moduły jednokolorowe. Jeżeli najważniejsza jest możliwość zmiany kolorów i tworzenia efektów świetlnych, moduł RGB będzie odpowiednim rozwiązaniem.

Soczewki optyczne 180° – szerokie podświetlenie Backlight

Jedną z najważniejszych zalet modułu OPTICON RGB są specjalistyczne soczewki optyczne o kącie świecenia 180°.

Tak szeroki kąt rozsyłu światła jest szczególnie przydatny w systemach reklamowych typu Backlight, w których moduły montowane są za podświetlaną powierzchnią.

Światło rozprowadzane jest na dużym obszarze, co ułatwia uzyskanie równomiernego podświetlenia grafiki, panelu reklamowego lub dekoracyjnej powierzchni.

Zalety kąta świecenia 180°

• Szeroki rozsył światła – duży obszar oświetlany przez pojedynczy moduł.
• Lepsze mieszanie kolorów RGB – przy odpowiednim rozmieszczeniu modułów i zastosowaniu powierzchni rozpraszającej.
• Ograniczenie widoczności punktów LED – w prawidłowo zaprojektowanych kasetonach.
• Możliwość zastosowania w płytkich konstrukcjach.
• Większa elastyczność projektowania – przy doborze rozstawu modułów.
• Uniwersalne zastosowanie – reklama, ekspozycje i dekoracje.

Ważne: uzyskanie równomiernego podświetlenia zależy od głębokości kasetonu, rozstawu modułów, odległości od powierzchni reklamowej oraz rodzaju materiału rozpraszającego. W przypadku instalacji RGB warto również sprawdzić równomierność mieszania kolorów.

Moduł RGB do kasetonów reklamowych i logotypów

OPTICON RGB Backlight 24V 24W został zaprojektowany z myślą o podświetlaniu kasetonów reklamowych, w których źródło światła znajduje się za grafiką.

Dzięki technologii RGB jeden system oświetleniowy może zmieniać kolor podświetlenia bez konieczności wymiany modułów LED.

To szczególnie przydatne w reklamach, których kolorystyka ma być dostosowywana do okazji, kampanii promocyjnej, sezonu lub identyfikacji wizualnej marki.

Przykładowe zastosowania w reklamie

• kasetony reklamowe RGB,
• podświetlane logotypy firmowe,
• litery przestrzenne,
• tablice informacyjne i reklamowe,
• panele dekoracyjne,
• reklamy świetlne ze zmienną kolorystyką,
• ekspozycje handlowe i targowe.

W kasetonach o głębokości około 8–20 cm moduł może stanowić element systemu podświetlenia. Optymalny rozstaw należy dobrać indywidualnie do konstrukcji, jasności i oczekiwanego efektu.

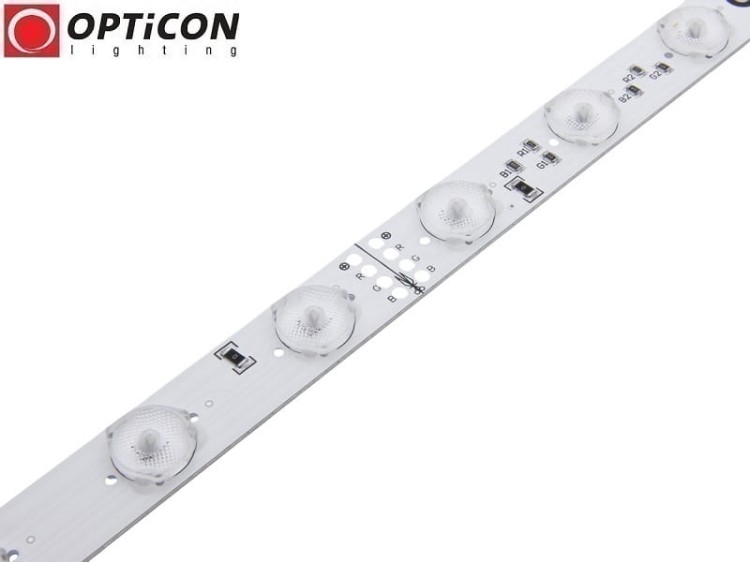

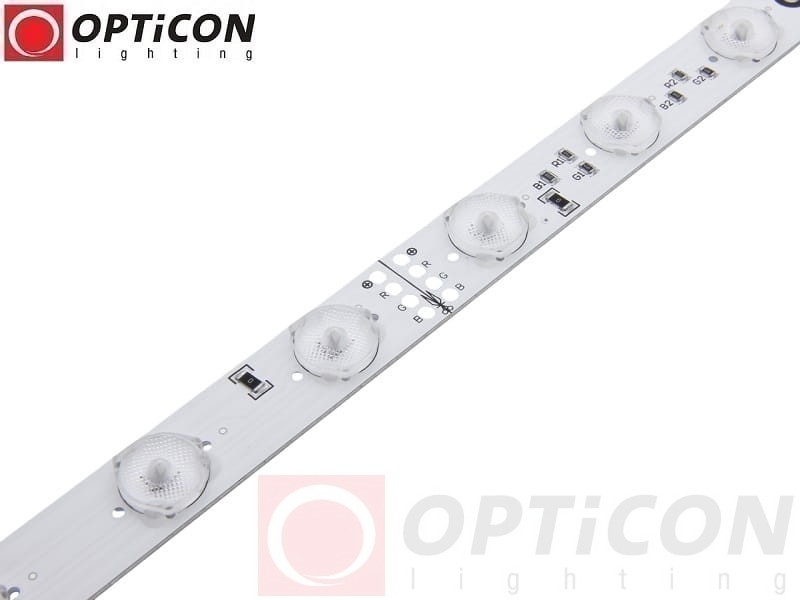

24 diody EPISTAR SMD3030 RGB – wydajne źródło światła

Moduł wyposażono w 24 diody LED EPISTAR SMD3030 RGB, rozmieszczone na aluminiowej podstawie o długości 990 mm.

Każda dioda umożliwia generowanie światła RGB, a zastosowanie odpowiedniego sterownika pozwala regulować intensywność poszczególnych kanałów kolorystycznych.

W przeciwieństwie do modułów jednokolorowych produkt umożliwia zmianę koloru bez konieczności wymiany źródła światła.

Moc poszczególnych kanałów RGB

• Kanał czerwony (R): 8W.
• Kanał zielony (G): 8W.
• Kanał niebieski (B): 8W.
• Maksymalna moc przy włączeniu R+G+B: 24W.
• Maksymalny pobór prądu całego modułu: 1,0A przy 24V DC.

Rzeczywisty pobór mocy zależy od ustawionego koloru oraz jasności poszczególnych kanałów.

Aluminiowa podstawa 1,5 mm – chłodzenie i stabilność

Podstawę modułu stanowi sztywny profil aluminiowy o grubości 1,5 mm.

Aluminium wspomaga odprowadzanie ciepła powstającego podczas pracy diod LED, co ma znaczenie w instalacjach pracujących przez wiele godzin dziennie.

Zalety aluminiowej konstrukcji

• odprowadzanie ciepła z diod LED,
• sztywność modułu,
• stabilne rozmieszczenie źródeł światła,
• niewielka wysokość konstrukcji,
• łatwy montaż w kasetonach i zabudowach,
• możliwość zastosowania w instalacjach profesjonalnych.

Odpowiednie warunki odprowadzania ciepła sprzyjają utrzymaniu parametrów świetlnych i trwałości modułu.

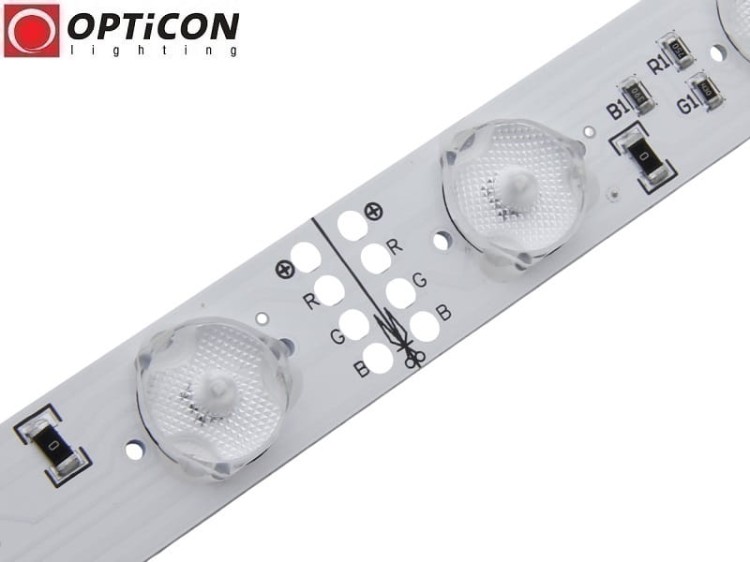

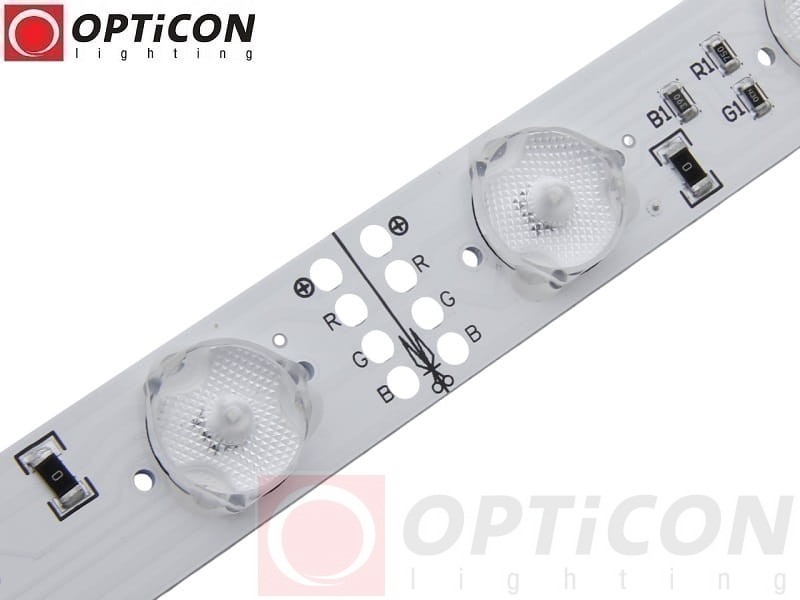

Możliwość cięcia co 247 mm – cztery niezależne sekcje RGB

Moduł o długości 990 mm składa się z 4 niezależnych sekcji, z których każda zawiera 6 diod LED RGB.

Cięcie możliwe jest w wyznaczonych miejscach, co około 247 mm.

Dzięki temu moduł można dopasować do indywidualnych wymiarów kasetonu, logotypu, ekspozytora lub dekoracyjnej zabudowy.

Parametry jednej sekcji

• Długość: około 247 mm.
• Liczba diod: 6 szt. EPISTAR SMD3030 RGB.
• Napięcie zasilania: 24V DC.
• Moc maksymalna: 6W.
• Moc kanału czerwonego: 2W.
• Moc kanału zielonego: 2W.
• Moc kanału niebieskiego: 2W.
• Prąd maksymalny: 0,25A.

Dlaczego możliwość cięcia jest przydatna?

• umożliwia dopasowanie długości modułu do projektu,
• pozwala wykorzystać krótsze odcinki,
• ułatwia montaż w niestandardowych kasetonach,
• ogranicza ilość niewykorzystanego materiału,
• umożliwia niezależne zasilanie poszczególnych sekcji.

Ważne: moduł należy ciąć wyłącznie w oznaczonych miejscach. Odcięte sekcje wymagają prawidłowego podłączenia czterech kanałów przewodów zgodnie z oznaczeniami producenta. Należy zachować właściwy układ zasilania i kanałów RGB.

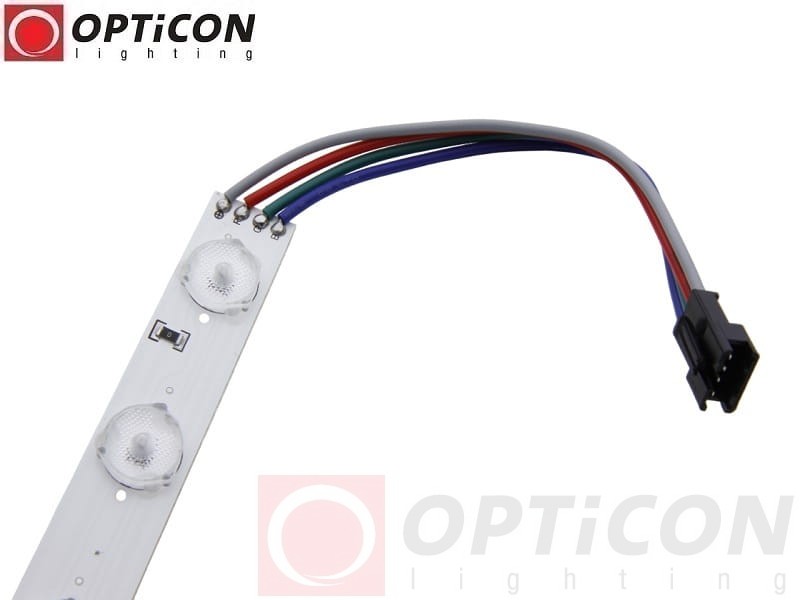

Przewody czterożyłowe po obu stronach modułu

Moduł LED OPTICON RGB wyposażono w fabryczne przewody czterożyłowe umieszczone na początku i końcu modułu.

Rozwiązanie to ułatwia wykonywanie połączeń elektrycznych oraz budowę instalacji składających się z większej liczby modułów.

Przewody służą do podłączenia wspólnego toru zasilania oraz trzech kanałów sterowania RGB, zgodnie z oznaczeniami konkretnego modułu i sterownika.

Uwaga: przed podłączeniem należy sprawdzić oznaczenia przewodów i zgodność układu sterowania. Nie należy zakładać, że kolor izolacji przewodu zawsze odpowiada jego funkcji elektrycznej.

Regulacja kolorów i jasności – sterownik LED RGB 24V DC

Aby w pełni wykorzystać możliwości modułu, należy zastosować kompatybilny sterownik LED RGB PWM przeznaczony do instalacji 24V DC.

Sterownik umożliwia niezależną regulację intensywności kanałów czerwonego, zielonego i niebieskiego, dzięki czemu można uzyskać szeroką gamę kolorów i efektów świetlnych.

Możliwości sterowania RGB

• wybór koloru światła,
• regulacja jasności,
• płynne przejścia między kolorami,
• automatyczne programy świetlne,
• zmiana szybkości efektów – zależnie od sterownika,
• sterowanie pilotem, aplikacją lub systemem automatyki – zależnie od modelu kontrolera.

Do modułu należy stosować sterowniki RGB, a nie sterowniki przeznaczone wyłącznie do jednokolorowych taśm LED MONO.

Zobacz sterowniki i kontrolery LED RGB.

Zasilanie 24V DC – rozwiązanie do większych instalacji RGB

Moduł zasilany jest stabilizowanym napięciem 24V DC, a jego maksymalny pobór mocy wynosi 24W.

W porównaniu z instalacją 12V o tej samej mocy system 24V pobiera dwukrotnie mniejszy prąd, co może ułatwiać projektowanie większych instalacji oraz ograniczanie spadków napięcia.

Zalety zasilania 24V DC

• niższy pobór prądu niż w systemie 12V o tej samej mocy,
• możliwość ograniczenia spadków napięcia,
• współpraca z profesjonalnymi zasilaczami LED 24V DC,
• możliwość budowy większych instalacji RGB,
• kompatybilność z odpowiednimi sterownikami RGB PWM.

Uwaga: modułu nie wolno podłączać bezpośrednio do sieci 230V AC. Wymagany jest odpowiedni stabilizowany zasilacz LED 24V DC.

Jak dobrać zasilacz do modułu RGB 24V 24W?

Przy maksymalnej jasności wszystkich trzech kanałów RGB moduł pobiera 24W, czyli 1,0A przy 24V DC.

Dobierając zasilacz, należy zsumować maksymalną moc wszystkich modułów i uwzględnić odpowiedni zapas mocy.

Przykładowy dobór zasilacza LED 24V DC

Przykłady mają charakter orientacyjny. Należy również sprawdzić maksymalny prąd wyjściowy sterownika RGB, dopuszczalne obciążenie poszczególnych kanałów, przekroje przewodów oraz warunki chłodzenia zasilacza.

Sprawdź zasilacze LED 24V DC.

Łatwy montaż – taśma 3M i otwory montażowe

Moduł wyposażono w taśmę samoprzylepną 3M, umożliwiającą szybki montaż na odpowiednio przygotowanej powierzchni.

Dodatkowo każda sekcja posiada otwór montażowy, który umożliwia mechaniczne przymocowanie modułu do konstrukcji.

Sposoby montażu

• Montaż samoprzylepny – na czystej, suchej i odtłuszczonej powierzchni.
• Montaż mechaniczny – za pomocą odpowiednich elementów mocujących.
• Montaż mieszany – połączenie taśmy 3M i mocowania mechanicznego.

Niewielka wysokość 7 mm ułatwia montaż w płytkich kasetonach, panelach reklamowych i zabudowach meblowych.

Gdzie stosuje się moduł LED OPTICON RGB Backlight 24V?

1. Reklama świetlna i kasetony reklamowe

• kasetony reklamowe RGB,
• podświetlane logotypy,
• litery przestrzenne,
• szyldy reklamowe,
• tablice informacyjne,
• reklamy ze zmienną kolorystyką.

2. Witryny sklepowe i ekspozycje handlowe

• podświetlenie witryn sklepowych,
• ekspozytory reklamowe,
• gabloty wystawowe,
• stoiska targowe,
• dekoracyjne panele sklepowe,
• podświetlenie produktów.

3. Oświetlenie dekoracyjne wnętrz

• podświetlenie zabudów meblowych,
• dekoracyjne ściany świetlne,
• podświetlenie wnęk,
• oświetlenie lokali gastronomicznych,
• dekoracje sal eventowych,
• instalacje świetlne w przestrzeniach komercyjnych.

4. Oświetlenie sceniczne i eventowe

• dekoracyjne konstrukcje sceniczne,
• podświetlane elementy wystroju,
• ścianki reklamowe,
• elementy scenografii,
• instalacje świetlne ze zmiennymi kolorami.

5. Instalacje specjalistyczne 24V DC

• zabudowy techniczne,
• indywidualne projekty LED,
• podświetlane panele,
• dekoracyjne instalacje w pojazdach z odpowiednio zabezpieczonym zasilaniem 24V DC,
• projekty DIY.

Ważne: moduł posiada stopień ochrony IP20. Nie jest przeznaczony do bezpośredniego kontaktu z wodą, deszczem ani do pracy w miejscach narażonych na kondensację wilgoci. W zastosowaniach samochodowych i akwarystycznych wymagane jest odpowiednie zabezpieczenie instalacji oraz zgodność napięcia z wymaganiami modułu.

Moduł RGB Backlight a klasyczny moduł jednokolorowy

Podstawową różnicą między modułem RGB a klasycznym modułem jednokolorowym jest możliwość zmiany barwy światła.

Dane techniczne – moduł LED OPTICON RGB Backlight 24V 24W

Wymiary modułu LED OPTICON RGB

• Długość: 990 mm.
• Szerokość: 20 mm.
• Wysokość: 7 mm.
• Grubość aluminiowej podstawy: 1,5 mm.
• Długość sekcji cięcia: około 247 mm.

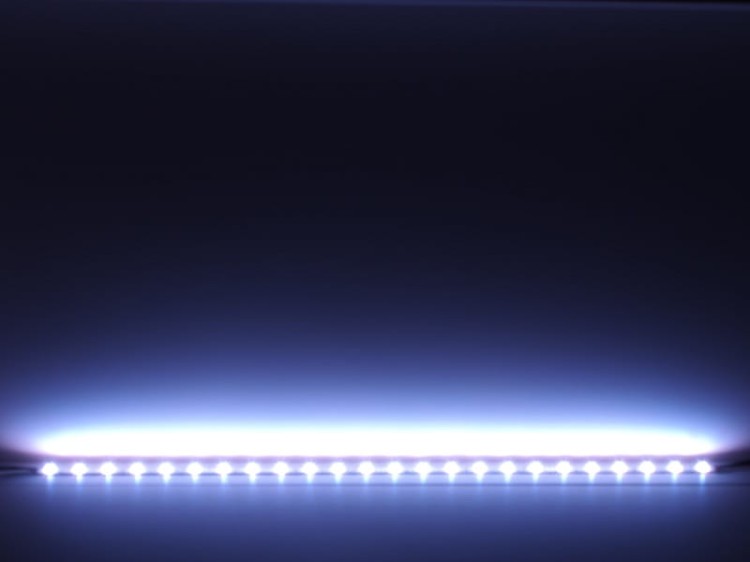

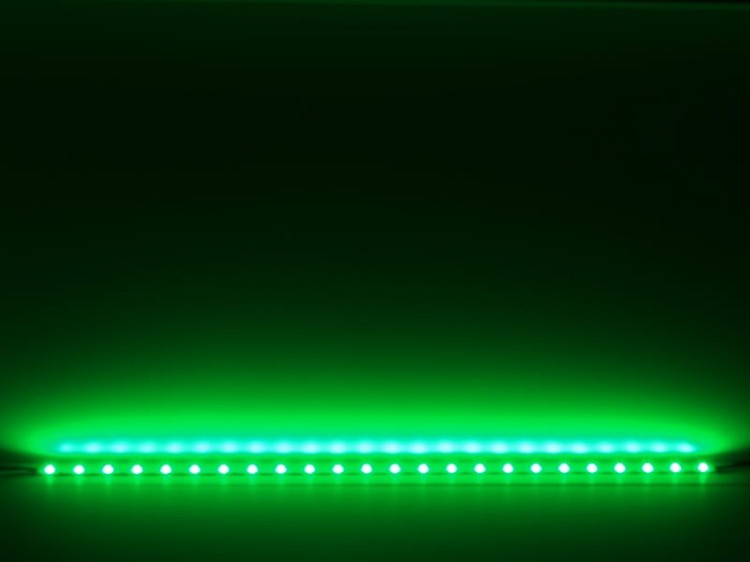

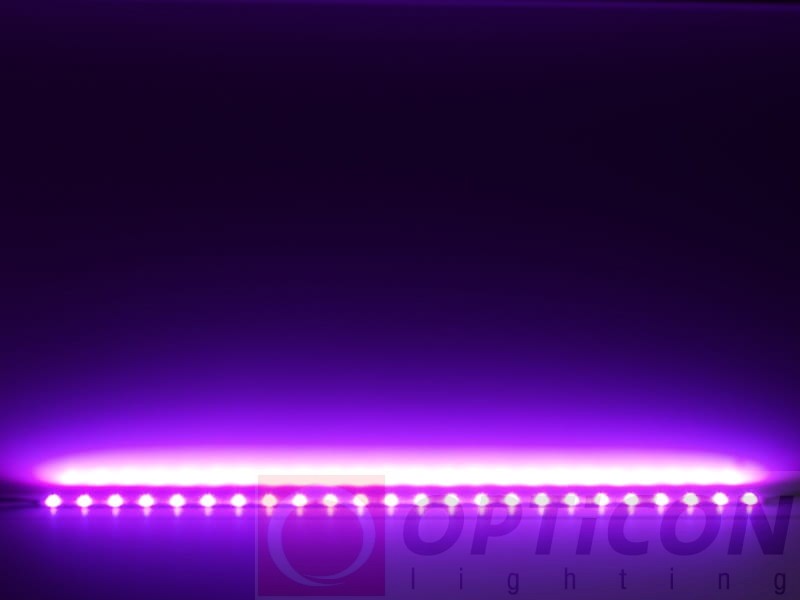

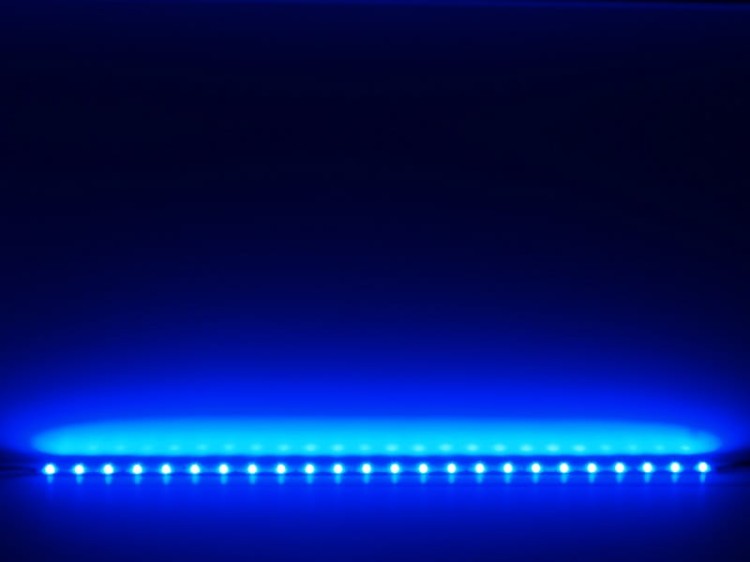

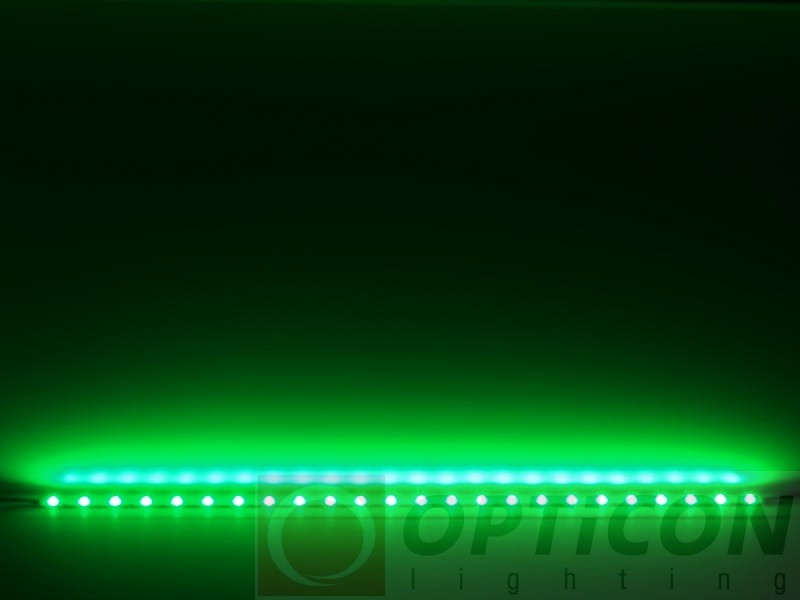

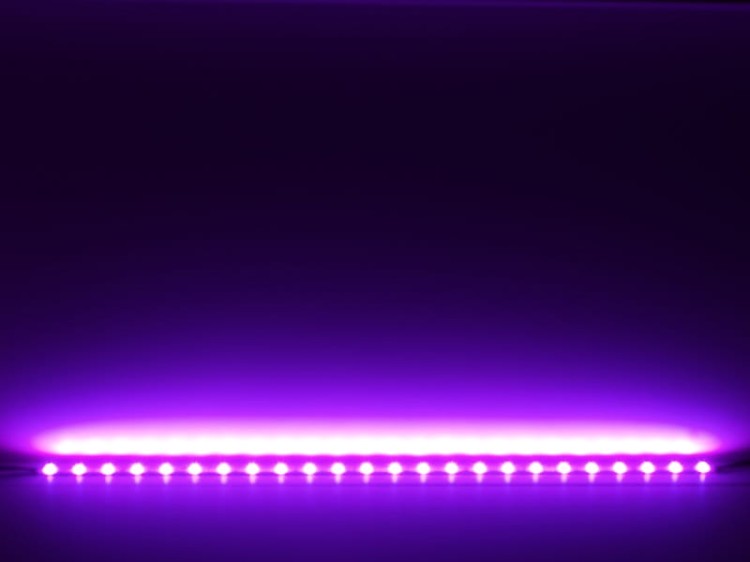

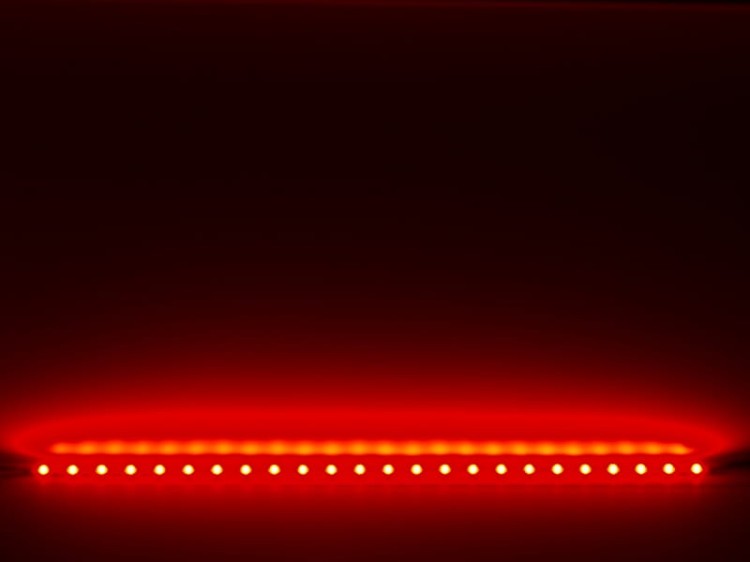

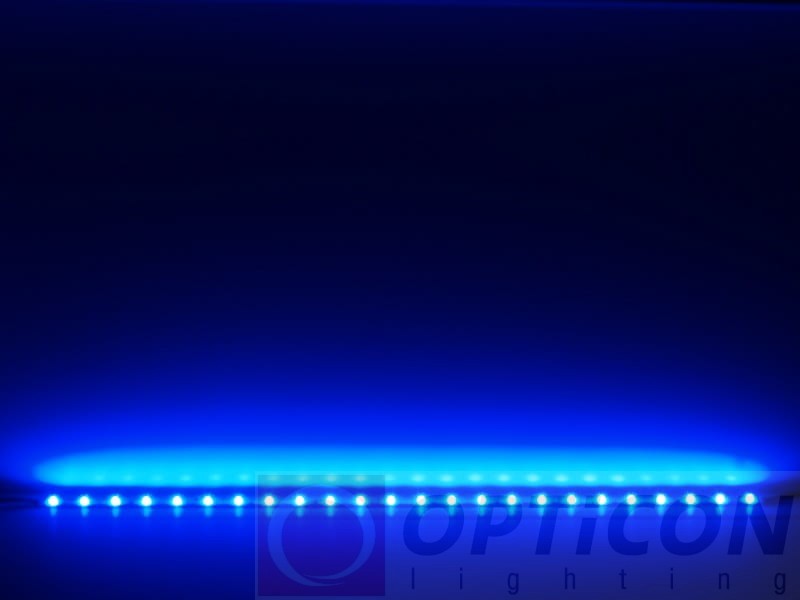

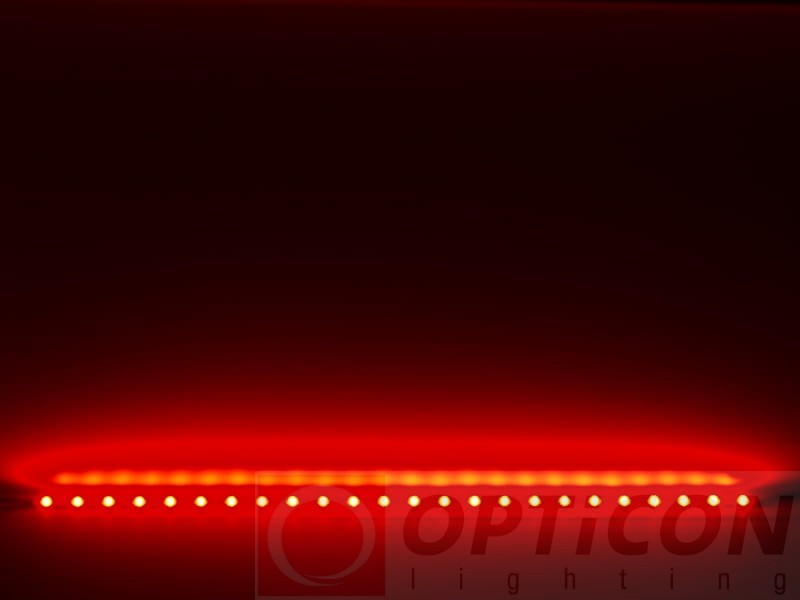

Zdjęcia modułu LED OPTICON RGB Backlight 24V 24W

Najczęściej zadawane pytania – FAQ

Jaki kąt świecenia ma moduł LED OPTICON RGB Backlight?

Moduł posiada specjalistyczne soczewki optyczne o kącie świecenia 180°, które zapewniają bardzo szerokie rozprowadzanie światła.

Czy moduł LED RGB może świecić na różne kolory?

Tak. Moduł umożliwia mieszanie światła czerwonego, zielonego i niebieskiego. Po zastosowaniu sterownika RGB można uzyskiwać wiele kolorów pośrednich oraz efekty świetlne.

Czy moduł RGB może świecić na biało?

Tak. Jednoczesne włączenie trzech kanałów RGB pozwala uzyskać światło zbliżone do białego. Nie jest to jednak odpowiednik dedykowanych białych diod LED.

Czy do działania modułu potrzebny jest sterownik RGB?

Do pełnego wykorzystania możliwości modułu, takich jak zmiana kolorów i regulacja jasności, wymagany jest kompatybilny sterownik RGB PWM 24V DC.

Czy moduł można skracać?

Tak. Moduł można ciąć co około 247 mm, czyli co 6 diod LED, w wyznaczonych miejscach.

Czy odcięte sekcje można zasilać niezależnie?

Tak. Każda z czterech sekcji może pracować niezależnie po prawidłowym podłączeniu do instalacji RGB 24V DC.

Jaki zasilacz zastosować do jednego modułu?

Do jednego modułu o maksymalnej mocy 24W zalecany jest stabilizowany zasilacz LED 24V DC o mocy około 30–40W, z uwzględnieniem zapasu mocy i warunków pracy.

Czy moduł można podłączyć bezpośrednio do 230V AC?

Nie. Moduł wymaga zasilania napięciem 24V DC. Do pracy z siecią 230V AC należy zastosować odpowiedni zasilacz.

Czy moduł nadaje się do kasetonów reklamowych?

Tak. Został zaprojektowany do podświetlania kasetonów typu Backlight, w szczególności instalacji wymagających zmiennej kolorystyki.

Czy moduł jest wodoodporny?

Nie. Produkt posiada stopień ochrony IP20 i przeznaczony jest do zastosowań wewnętrznych, w suchych miejscach.

Akcesoria do modułu LED OPTICON RGB Backlight 24V

Do prawidłowej pracy modułu wymagane jest zasilanie 24V DC. Do zmiany kolorów i regulacji jasności należy zastosować kompatybilny sterownik RGB.

• Sterowniki LED RGB – kontrolery do zmiany kolorów i regulacji jasności.
• Zasilacze LED 24V DC – stabilizowane źródła zasilania do modułów OPTICON RGB.

Sterowniki LED RGB

Zasilacze LED 24V DC

Dlaczego warto wybrać moduł LED OPTICON RGB Backlight 24V 24W?

Moduł LED OPTICON RGB Backlight 24V DC 24W 990 mm to uniwersalne rozwiązanie dla producentów reklam świetlnych, instalatorów i projektantów poszukujących wydajnego, wielokolorowego źródła światła.

Połączenie 24 diod EPISTAR SMD3030 RGB, soczewek optycznych 180°, aluminiowej konstrukcji, czterech niezależnych sekcji oraz możliwości sterowania kolorami zapewnia szerokie możliwości zastosowania.

Dużą zaletą jest także możliwość cięcia co 247 mm, montaż za pomocą taśmy 3M lub otworów montażowych oraz fabryczne przewody czterożyłowe po obu stronach modułu.

OPTICON – profesjonalne oświetlenie LED opracowane na podstawie wieloletniego doświadczenia.
