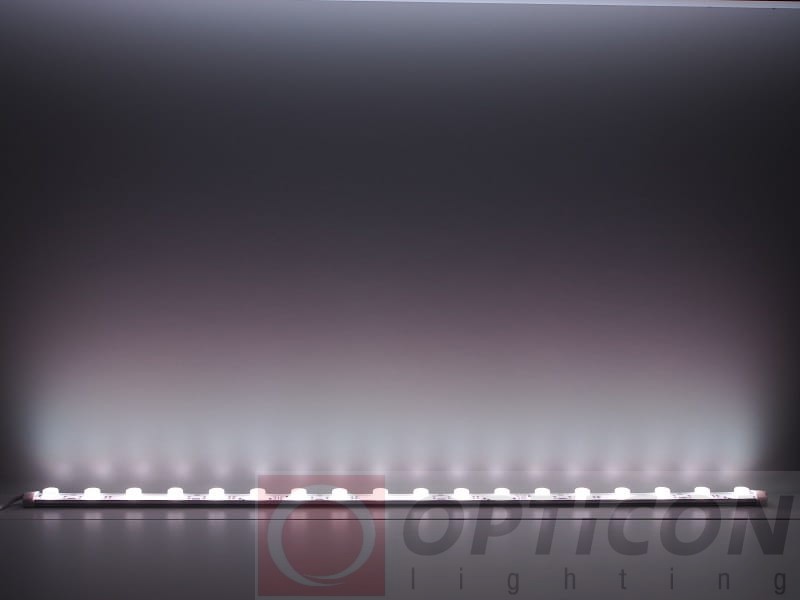

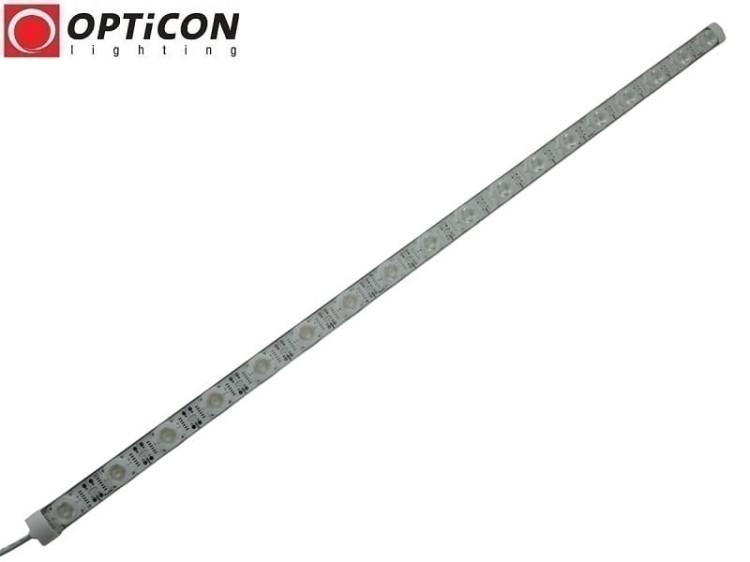

Moduł LED OPTICON RGBW 24V DC 22W IP67 Edgelight 1006 mm – EPISTAR SMD3030, soczewki 10×60°

Hermetyczny moduł LED RGBW Edgelight 24V – kolorowe i białe oświetlenie kierunkowe

Moduł LED OPTICON RGBW 24V DC 22W IP67 Edgelight to profesjonalny, liniowy moduł oświetleniowy przeznaczony do podświetlania kasetonów reklamowych, reklam świetlnych, liter przestrzennych, witryn sklepowych, ekspozycji oraz instalacji dekoracyjnych i architektonicznych.

Produkt wyposażono w 18 diod LED EPISTAR SMD3030 RGBW, specjalistyczne soczewki optyczne 10×60° oraz aluminiową podstawę wspomagającą odprowadzanie ciepła. Dzięki hermetycznej konstrukcji o stopniu ochrony IP67 moduł może być stosowany zarówno wewnątrz budynków, jak i w odpowiednio wykonanych instalacjach zewnętrznych.

Największą zaletą modułu jest technologia RGBW, która łączy trzy kanały kolorowe – czerwony, zielony i niebieski – z oddzielnym kanałem światła białego. Po podłączeniu kompatybilnego sterownika RGBW można uzyskiwać różne kolory, regulować jasność, zmieniać sceny świetlne oraz niezależnie korzystać z białego oświetlenia.

Moduł zasilany jest napięciem 24V DC, ma długość 1006 mm i maksymalną moc 22W. Możliwość cięcia w wyznaczonych miejscach co około 333 mm pozwala dopasować go do wymiarów konkretnej instalacji.

OPTICON – moduł LED opracowany na podstawie wieloletniego doświadczenia

Moduł LED OPTICON RGBW Edgelight 24V DC IP67 powstał na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie oświetlenia LED.

Doświadczenie zdobywane przy projektowaniu i rozwijaniu rozwiązań do oświetlenia reklamowego, dekoracyjnego oraz technicznego pozwoliło połączyć w jednym produkcie technologię RGBW, wydajne diody EPISTAR SMD3030, kierunkową optykę 10×60°, aluminiową konstrukcję i hermetyczność IP67.

Moduł został przygotowany z myślą o producentach reklam świetlnych, instalatorach LED, projektantach oświetlenia oraz użytkownikach poszukujących wszechstronnego źródła światła umożliwiającego zmianę kolorów i precyzyjne kierowanie wiązki.

Najważniejsze zalety modułu LED OPTICON RGBW IP67

• Technologia RGBW – kolory RGB i oddzielny kanał światła białego.
• Profesjonalna optyka Edgelight – do podświetlania krawędziowego.
• Soczewki 10×60° – kierunkowy rozsył światła.
• Hermetyczna konstrukcja IP67 – ochrona przed pyłem i wodą.
• 18 diod LED EPISTAR SMD3030 – wydajne źródło światła.
• Zasilanie 24V DC – standard stosowany w profesjonalnych instalacjach LED.
• Maksymalna moc 22W – przy jednoczesnej pracy wszystkich kanałów.
• 4 niezależnie sterowane kanały – czerwony, zielony, niebieski i biały.
• Możliwość cięcia co około 333 mm – trzy sekcje po sześć diod.
• Aluminiowa podstawa 9 mm – wspomaga odprowadzanie ciepła.
• Przewód 5-żyłowy o długości 100 cm – zakończony złączem żeńskim 5-pin.
• Dodatkowy przewód 15 cm z wtyczką męską 5-pin – w komplecie.
• Mocowanie taśmą 3M i otworami montażowymi.
• Możliwość regulacji jasności – przy użyciu sterownika RGBW PWM.
• Temperatura pracy od -20°C do +45°C.
• Deklarowana trwałość ≥70 000 godzin.
• Gwarancja 24 miesiące.

Technologia RGBW – miliony kolorów i niezależne światło białe

Moduł LED OPTICON wykorzystuje technologię RGBW, która zapewnia znacznie większe możliwości niż tradycyjne jednokolorowe moduły LED.

Oznaczenie RGBW pochodzi od czterech kanałów:

• R – Red: światło czerwone.
• G – Green: światło zielone.
• B – Blue: światło niebieskie.
• W – White: oddzielny kanał światła białego.

Po zastosowaniu kompatybilnego sterownika LED RGBW 24V DC można niezależnie regulować poszczególne kanały, uzyskując szeroką paletę kolorów oraz różnorodne efekty świetlne.

Jakie możliwości daje moduł RGBW?

• wybór kolorów z palety RGB,
• korzystanie z niezależnego światła białego,
• płynna regulacja jasności,
• zmiana kolorów za pomocą sterownika,
• tworzenie przejść pomiędzy barwami,
• programowanie scen świetlnych,
• tworzenie efektów dekoracyjnych i reklamowych,
• automatyczne zmiany kolorów, jeżeli obsługuje je sterownik.

Zakres dostępnych funkcji zależy od zastosowanego sterownika RGBW.

Dlaczego RGBW jest lepszym rozwiązaniem niż klasyczne RGB?

Tradycyjne moduły RGB uzyskują światło z połączenia trzech kanałów: czerwonego, zielonego i niebieskiego.

W przypadku modułu RGBW zastosowano dodatkowy, niezależny kanał biały. Pozwala to uzyskać światło białe bez konieczności mieszania wyłącznie trzech kolorów RGB.

Najważniejsze korzyści z technologii RGBW

• Oddzielne światło białe – przydatne do oświetlenia użytkowego i ekspozycyjnego.
• Większa elastyczność – możliwość wyboru światła kolorowego lub białego.
• Więcej efektów świetlnych – dzięki czterem niezależnym kanałom.
• Wygodna regulacja – jasność i kolory można dopasować do sytuacji.
• Uniwersalne zastosowanie – jeden moduł do oświetlenia dekoracyjnego i użytkowego.

Moduł RGBW jest szczególnie przydatny w reklamach świetlnych, których kolorystyka ma zmieniać się w zależności od pory dnia, wydarzenia lub charakteru ekspozycji.

Soczewki 10×60° – kierunkowe oświetlenie Edgelight

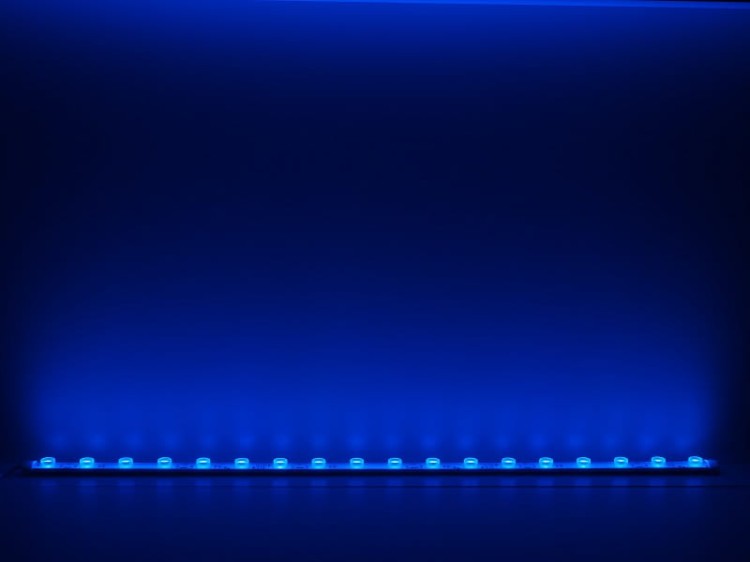

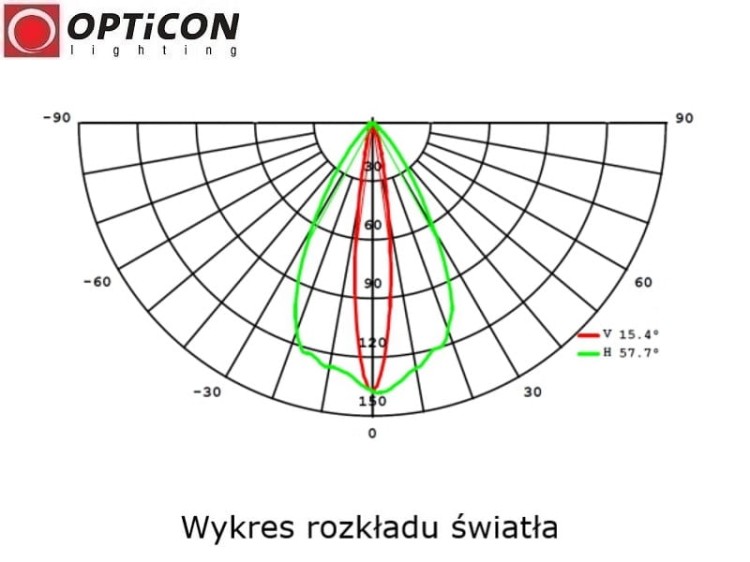

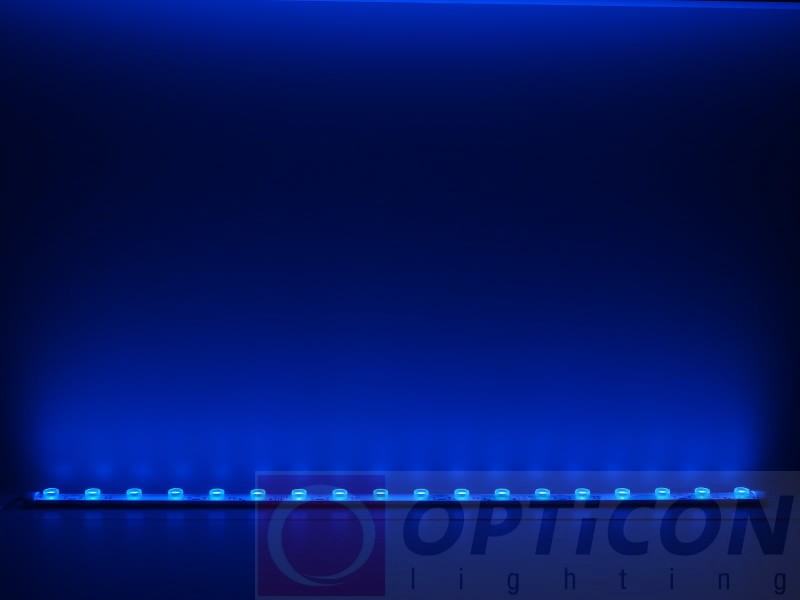

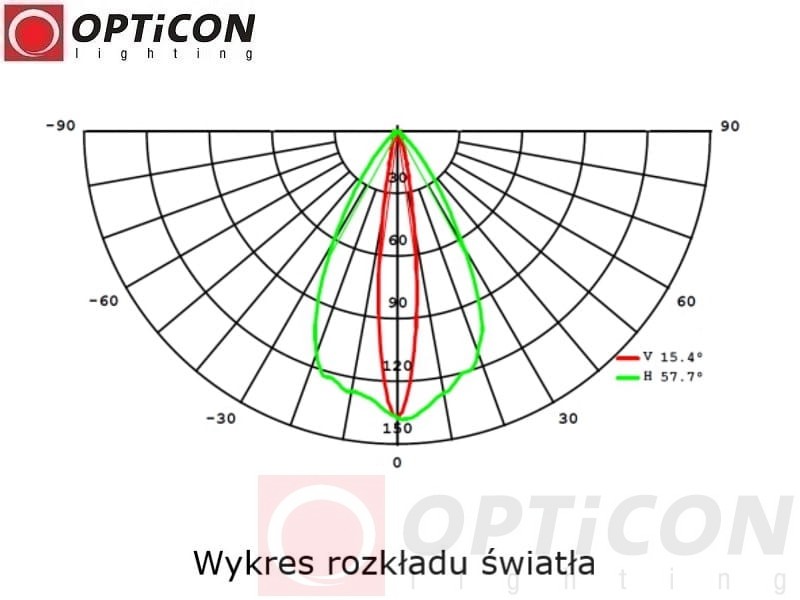

Moduł wyposażono w specjalistyczne soczewki optyczne o kącie świecenia 10×60°.

W przeciwieństwie do standardowych modułów LED o szerokim, symetrycznym kącie świecenia, optyka Edgelight tworzy wydłużoną wiązkę światła.

Jak działa optyka 10×60°?

• 10° – wąski kąt świecenia w jednej płaszczyźnie.
• 60° – szerszy rozsył światła w drugiej płaszczyźnie.

Takie rozwiązanie pozwala skierować światło wzdłuż podświetlanej powierzchni, ograniczając jego niepotrzebne rozpraszanie.

Soczewki 10×60° są szczególnie przydatne w kasetonach reklamowych Edge Light, oświetleniu ścian, wnęk, ekspozycji oraz instalacjach dekoracyjnych.

Oświetlenie większych powierzchni

Skupiona wiązka umożliwia wykorzystanie modułu do kierunkowego oświetlania powierzchni znajdujących się w większej odległości od źródła światła.

W odpowiednio zaprojektowanych instalacjach światło może być kierowane na powierzchnie oddalone nawet o kilka metrów, a w określonych zastosowaniach nawet do około 10 metrów. Ostateczny efekt zależy od ustawienia modułu, odległości, rodzaju powierzchni oraz liczby zastosowanych modułów.

Hermetyczna konstrukcja IP67 – odporność na pył i wodę

Moduł posiada stopień ochrony IP67, który oznacza ochronę przed wnikaniem pyłu oraz przed skutkami krótkotrwałego zanurzenia w wodzie w warunkach przewidzianych dla tej klasy szczelności.

Hermetyczna obudowa umożliwia wykorzystanie modułu w instalacjach, w których zwykłe moduły LED IP20 nie zapewniają wystarczającej ochrony.

Gdzie sprawdzi się moduł IP67?

• zewnętrzne kasetony reklamowe,
• reklamy świetlne na elewacjach,
• podświetlenie szyldów i tablic,
• instalacje dekoracyjne na zewnątrz budynków,
• oświetlenie techniczne,
• instalacje narażone na wilgoć i zabrudzenia,
• odpowiednio zabezpieczone systemy oświetlenia pojazdów.

Ważne: stopień ochrony IP67 dotyczy fabrycznie zabezpieczonego modułu. Połączenia przewodów, złącza 5-pin oraz miejsca cięcia wymagają odpowiedniego uszczelnienia. Moduł nie jest przeznaczony do stałego zanurzenia w wodzie.

18 diod LED EPISTAR SMD3030 RGBW

Moduł wyposażono w 18 diod LED EPISTAR SMD3030 RGBW.

Diody rozmieszczono równomiernie na całej długości modułu, co ułatwia projektowanie liniowych instalacji oświetleniowych.

Połączenie diod EPISTAR z soczewkami 10×60° pozwala uzyskać kierunkowy rozsył światła odpowiedni do profesjonalnych systemów reklamowych.

Aluminiowa podstawa – odprowadzanie ciepła

Moduł wyposażono w aluminiową podstawę o grubości 9 mm, która wspomaga odprowadzanie ciepła z diod LED.

Odpowiednie warunki chłodzenia mają istotne znaczenie dla trwałości źródeł światła i stabilności ich parametrów podczas wielogodzinnej pracy.

Moc 22W – cztery niezależne kanały RGBW

Moduł zasilany jest napięciem 24V DC, a jego maksymalna moc wynosi 22W przy jednoczesnej pracy wszystkich czterech kanałów.

Pobór mocy poszczególnych kanałów

• Kanał czerwony R: 5,5W.
• Kanał zielony G: 5,5W.
• Kanał niebieski B: 5,5W.
• Kanał biały W: 5,5W.
• Maksymalna moc całego modułu: 22W.
• Maksymalny pobór prądu: 0,92A.

Rzeczywisty pobór energii zależy od ustawionej jasności i liczby aktywnych kanałów.

Możliwość cięcia co około 333 mm – trzy niezależne sekcje

Moduł o długości 1006 mm składa się z trzech niezależnych sekcji, z których każda zawiera 6 diod LED RGBW.

Punkty cięcia rozmieszczono co około 333 mm, co pozwala dopasować długość modułu do konkretnej konstrukcji reklamowej lub dekoracyjnej.

Zalety podziału na sekcje

• dopasowanie długości do wymiarów kasetonu,
• możliwość wykorzystania krótszych odcinków,
• łatwiejsze projektowanie niestandardowych instalacji,
• wykorzystanie modułu w różnych konstrukcjach,
• możliwość niezależnego zasilania prawidłowo wydzielonych sekcji.

Każda sekcja może być zasilana napięciem 24V DC i sterowana za pomocą odpowiedniego kontrolera RGBW.

Ważne: moduł należy ciąć wyłącznie w wyznaczonych miejscach, po odłączeniu zasilania. Przecięcie fabrycznej obudowy narusza jej hermetyczność. Miejsca cięcia wymagają ponownego uszczelnienia, szczególnie w instalacjach zewnętrznych.

Przewód 100 cm i złącze 5-pin – wygodne podłączenie RGBW

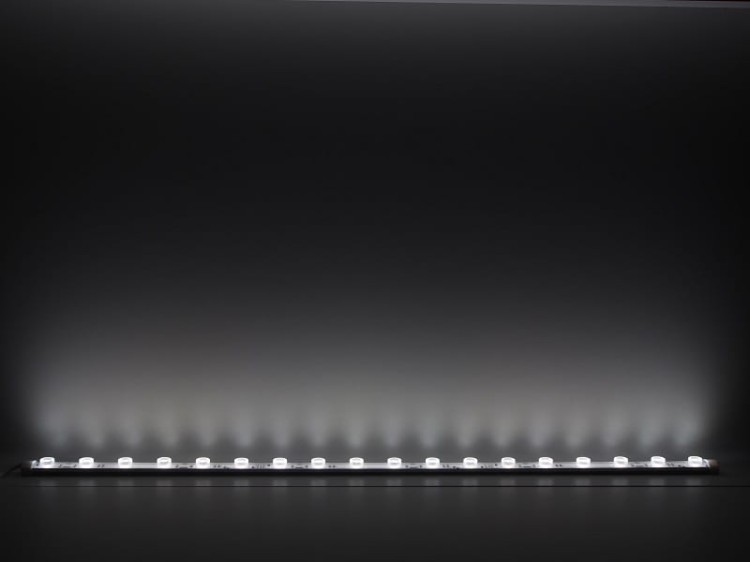

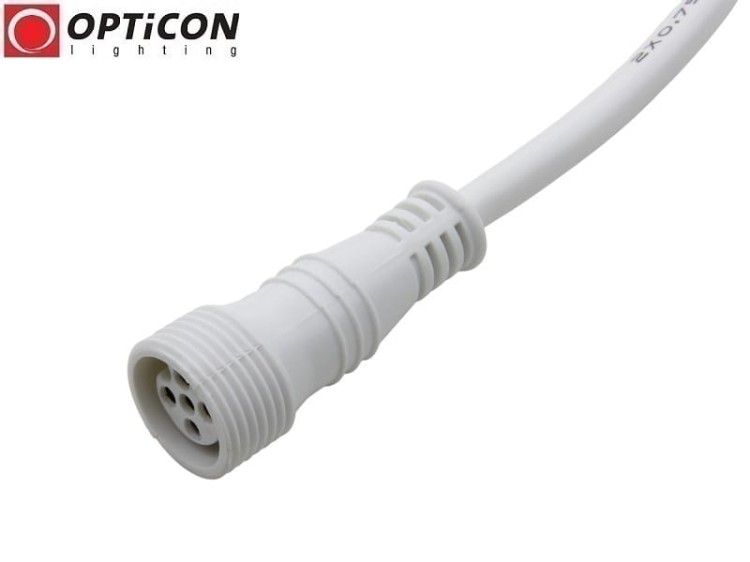

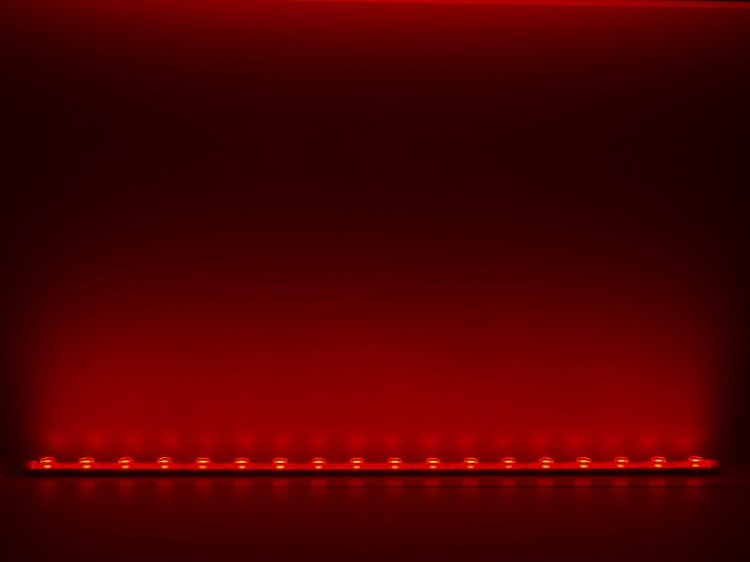

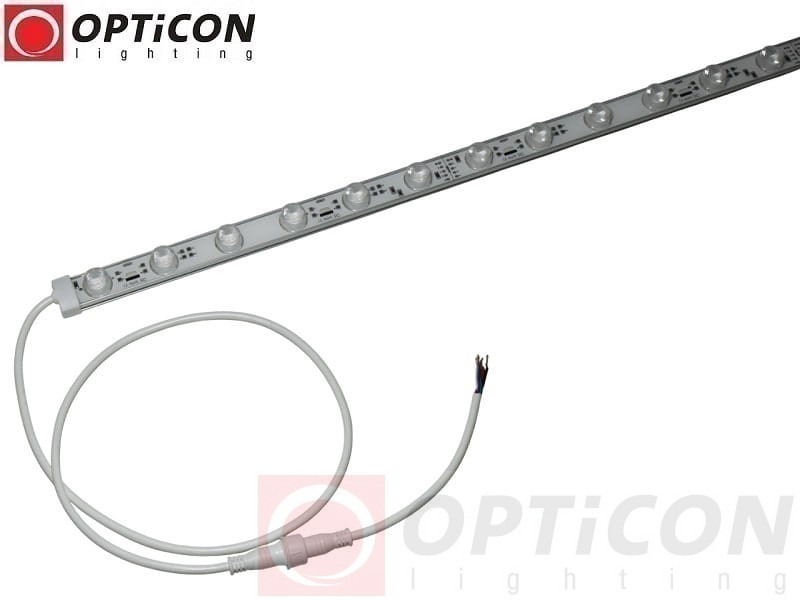

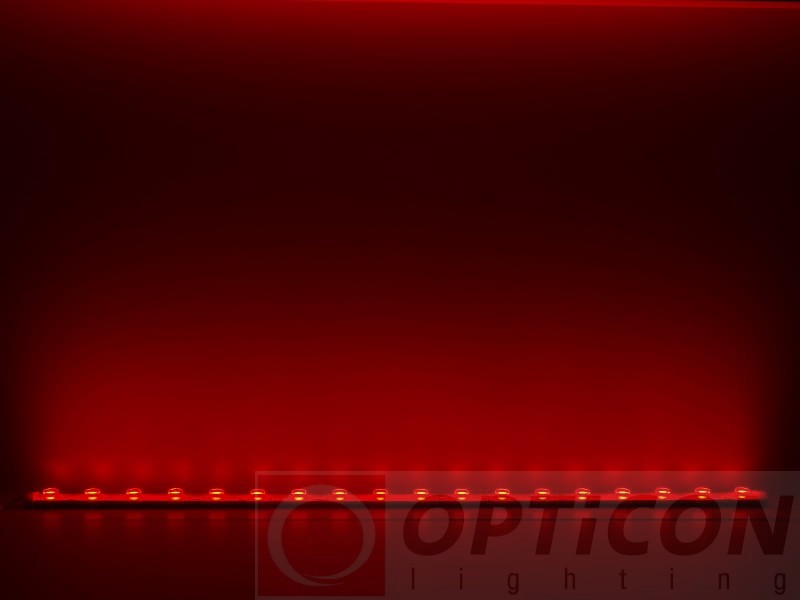

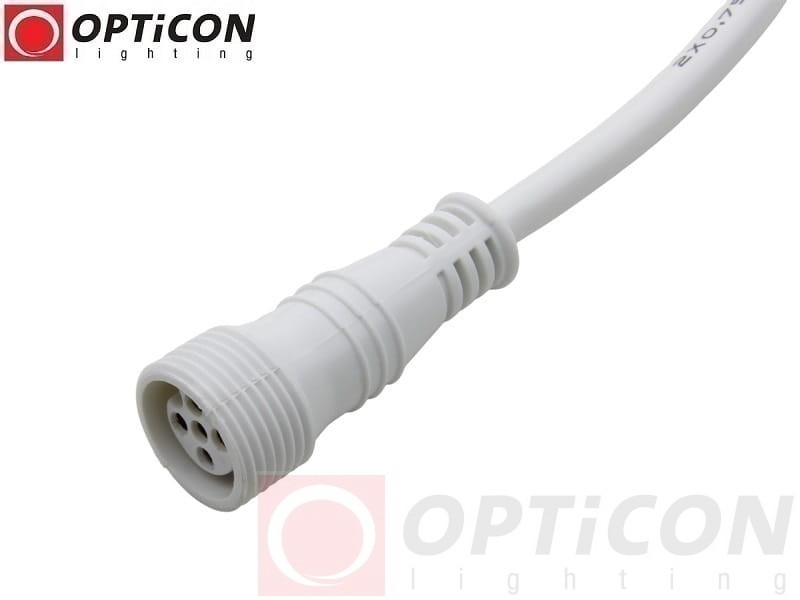

Moduł wyposażono w fabryczny przewód 5-żyłowy o długości 100 cm, zakończony żeńskim złączem 5-pin.

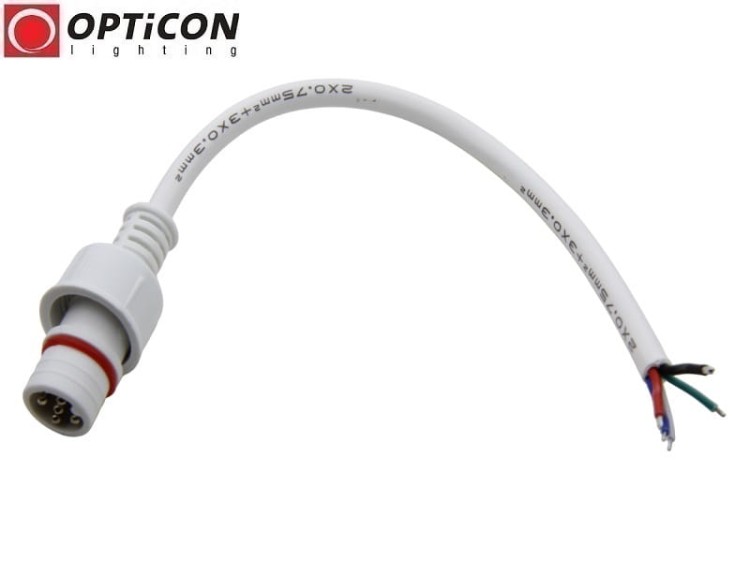

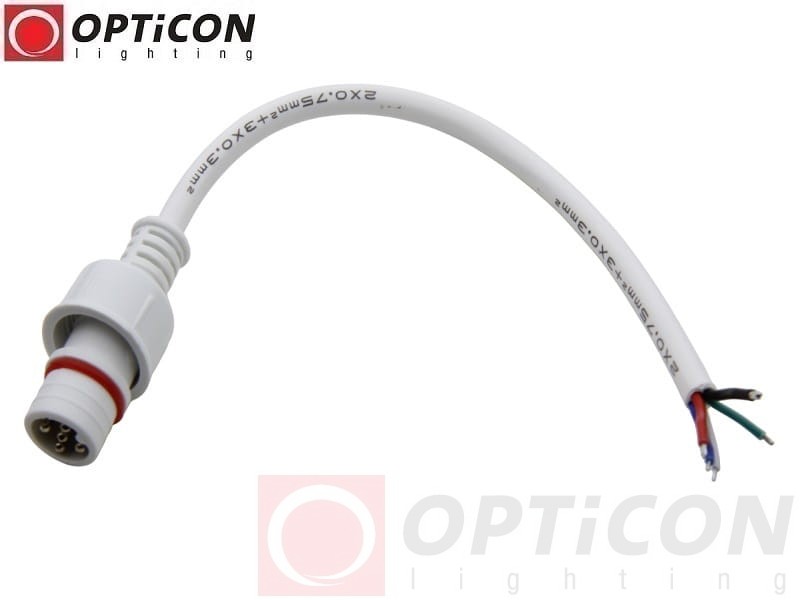

W zestawie znajduje się również przewód o długości 15 cm z wtyczką męską 5-pin.

Takie rozwiązanie ułatwia wykonanie połączenia pomiędzy modułem a kompatybilnym sterownikiem RGBW lub pozostałymi elementami instalacji.

Dlaczego moduł RGBW ma pięć przewodów?

W typowych analogowych instalacjach RGBW stosuje się pięć połączeń elektrycznych:

• wspólny przewód zasilający,
• kanał czerwony R,
• kanał zielony G,
• kanał niebieski B,
• kanał biały W.

Przed podłączeniem należy sprawdzić oznaczenia przewodów i zgodność wyprowadzeń z zastosowanym sterownikiem. Nie należy zakładać, że wszystkie złącza 5-pin dostępne na rynku mają identyczny układ styków.

Łatwy montaż – taśma 3M i otwory montażowe

Od spodu modułu znajduje się taśma montażowa 3M, która ułatwia mocowanie do odpowiednio przygotowanych powierzchni.

Dodatkowo każda sekcja posiada dwa otwory montażowe, umożliwiające mechaniczne przykręcenie modułu do konstrukcji.

Wskazówki montażowe

• zamocuj moduł na czystym i stabilnym podłożu,
• ustaw soczewki w kierunku podświetlanej powierzchni,
• zapewnij odpowiednie warunki odprowadzania ciepła,
• zabezpiecz przewody przed uszkodzeniami mechanicznymi,
• stosuj stabilizowany zasilacz 24V DC,
• dobierz sterownik obsługujący cztery kanały RGBW,
• zabezpiecz złącza przed wilgocią w instalacjach zewnętrznych.

W instalacjach narażonych na drgania lub zmiany temperatury warto zastosować również mocowanie mechaniczne, zamiast polegać wyłącznie na taśmie samoprzylepnej.

Kasetony reklamowe RGBW Edge Light

Moduł LED OPTICON RGBW Edgelight 24V IP67 został zaprojektowany do podświetlania kasetonów reklamowych metodą krawędziową.

W systemach Edge Light moduły montowane są wzdłuż krawędzi konstrukcji, a specjalistyczne soczewki kierują światło w głąb podświetlanej powierzchni.

Dlaczego RGBW sprawdza się w reklamie świetlnej?

• pozwala zmieniać kolor podświetlenia reklamy,
• umożliwia tworzenie dynamicznych efektów,
• pozwala dopasować oświetlenie do identyfikacji wizualnej marki,
• umożliwia przełączanie między światłem kolorowym a białym,
• pozwala regulować intensywność podświetlenia,
• zwiększa możliwości projektowania reklam i ekspozycji.

Moduł może być stosowany w kasetonach o głębokości około 10–20 cm. Ostateczna równomierność podświetlenia zależy od wymiarów konstrukcji, rozstawu modułów, materiału rozpraszającego światło i sposobu montażu.

Przy większych reklamach zaleca się wykonanie próby oświetleniowej przed ostatecznym montażem.

Oświetlenie ścian RGBW – efekt Wall Washing

Optyka 10×60° umożliwia wykorzystanie modułu do kierunkowego podświetlania ścian i powierzchni architektonicznych.

Po zamontowaniu modułu przy suficie, podłodze lub wzdłuż krawędzi ściany można uzyskać dekoracyjny efekt świetlny, którego kolor i intensywność zmieniają się za pomocą sterownika RGBW.

Przykładowe zastosowania

• oświetlenie ścian dekoracyjnych,
• podświetlenie cegły i kamienia,
• oświetlenie betonu architektonicznego,
• podświetlenie wnęk,
• dekoracyjne oświetlenie elewacji,
• instalacje w lokalach usługowych,
• oświetlenie ekspozycji handlowych.

Podświetlenie witryn, ekspozycji i stoisk targowych

Moduł RGBW doskonale sprawdza się w instalacjach, w których oświetlenie ma pełnić funkcję zarówno użytkową, jak i dekoracyjną.

Dzięki możliwości zmiany kolorów można dostosować wygląd ekspozycji do pory dnia, rodzaju prezentowanego produktu lub aktualnej kampanii reklamowej.

Przykładowe zastosowania

• witryny sklepowe,
• stoiska targowe,
• gabloty ekspozycyjne,
• podświetlenie półek,
• dekoracyjne oświetlenie mebli,
• podświetlenie logotypów,
• ekspozycje sezonowe i promocyjne.

Oświetlenie pojazdów ciężarowych i specjalnych

Moduł RGBW może być stosowany w odpowiednio zaprojektowanych instalacjach oświetleniowych pojazdów ciężarowych, autobusów, kamperów i pojazdów specjalnych.

Przykładowe zastosowania

• oświetlenie kabin,
• podświetlenie przestrzeni ładunkowych,
• oświetlenie schowków,
• podświetlenie zabudów technicznych,
• dekoracyjne oświetlenie wnętrz pojazdów,
• oświetlenie przestrzeni serwisowych.

Ważne: moduł wymaga stabilizowanego napięcia 24V DC. W instalacjach pojazdów napięcie może przekraczać wartość nominalną, dlatego konieczne jest zastosowanie odpowiednich zabezpieczeń lub stabilizacji. Produkt nie jest automatycznie dopuszczony do stosowania jako zewnętrzne oświetlenie drogowe.

Oświetlenie akwarystyczne RGBW – indywidualne efekty świetlne

Technologia RGBW może być wykorzystywana w odpowiednio zaprojektowanych instalacjach oświetlenia akwarystycznego.

Możliwość regulacji kanałów czerwonego, zielonego, niebieskiego i białego pozwala tworzyć różne efekty wizualne oraz dopasowywać kolorystykę oświetlenia.

Soczewki 10×60° umożliwiają kierowanie światła na wybrany obszar.

Ważne: moduł nie jest przeznaczony do ciągłego zanurzenia w wodzie. Złącza i przewody wymagają odpowiedniego zabezpieczenia. Parametry oświetlenia należy dobrać do potrzeb konkretnych roślin i zwierząt akwariowych.

Jak podłączyć moduł LED RGBW 24V DC?

Do prawidłowego działania modułu potrzebne są:

1. Zasilacz LED 24V DC o odpowiedniej mocy.
2. Sterownik LED RGBW 24V DC obsługujący cztery niezależne kanały.
3. Moduł LED OPTICON RGBW z przewodem 5-żyłowym.

Typowy schemat połączenia wygląda następująco:

230V AC → zasilacz 24V DC → sterownik RGBW → moduł LED RGBW.

Zasilacz przekształca napięcie sieciowe na stabilizowane 24V DC, a sterownik RGBW odpowiada za regulację poszczególnych kanałów kolorystycznych.

Uwaga: modułu nie wolno podłączać bezpośrednio do sieci 230V AC. Przed podłączeniem należy sprawdzić zgodność wyprowadzeń sterownika i modułu.

Jaki sterownik LED RGBW wybrać?

Moduł wymaga sterownika obsługującego cztery kanały RGBW i napięcie 24V DC.

W zależności od wybranego modelu sterownika możliwe jest:

• sterowanie pilotem radiowym,
• zmiana kolorów,
• regulacja jasności,
• tworzenie scen świetlnych,
• sterowanie z aplikacji mobilnej, jeżeli sterownik obsługuje taką funkcję,
• automatyczne przejścia między kolorami.

Ważne: do modułu RGBW należy stosować sterownik obsługujący również kanał biały W. Zwykły sterownik RGB nie zapewnia niezależnego sterowania wszystkimi czterema kanałami.

Zobacz sterowniki LED RGBW dostępne w sklepie.

Jaki zasilacz LED 24V DC dobrać do modułu RGBW 22W?

Moduł ma maksymalną moc 22W, dlatego do jego zasilania należy zastosować stabilizowany zasilacz LED 24V DC o odpowiedniej mocy.

Przy projektowaniu instalacji warto pozostawić zapas mocy zasilacza.

Przykładowy dobór zasilacza

Podane wartości są orientacyjne. Należy również uwzględnić obciążalność sterownika RGBW, przekroje przewodów, długość instalacji oraz spadki napięcia.

Przy większej liczbie modułów warto rozważyć odpowiedni podział instalacji na obwody zasilające.

Sprawdź zasilacze LED 24V DC.

Gdzie stosuje się moduł LED OPTICON RGBW Edgelight IP67?

Reklama świetlna

• kasetony reklamowe RGBW,
• reklamy świetlne Edge Light,
• litery przestrzenne LED,
• pylony reklamowe,
• podświetlenie logotypów,
• tablice informacyjne,
• zewnętrzne instalacje reklamowe.

Oświetlenie architektoniczne

• dekoracyjne oświetlenie ścian,
• podświetlenie elewacji,
• oświetlenie wnęk,
• podświetlenie sufitów,
• oświetlenie za karniszami,
• instalacje RGBW w lokalach usługowych,
• podświetlenie elementów konstrukcyjnych.

Oświetlenie handlowe i ekspozycyjne

• witryny sklepowe,
• stoiska targowe,
• gabloty ekspozycyjne,
• podświetlenie półek,
• oświetlenie mebli,
• ekspozycje sezonowe,
• dekoracyjne instalacje reklamowe.

Oświetlenie techniczne i specjalistyczne

• instalacje przemysłowe,
• oświetlenie zabudów technicznych,
• oświetlenie pojazdów specjalnych,
• dekoracyjne oświetlenie wnętrz pojazdów,
• odpowiednio zabezpieczone instalacje akwarystyczne,
• systemy oświetlenia scenicznego i dekoracyjnego.

Dane techniczne – moduł LED OPTICON RGBW 24V 22W IP67

Wymiary modułu LED OPTICON RGBW IP67

• Długość: 1006 mm.
• Szerokość: 27 mm.
• Wysokość: 19 mm.
• Aluminiowa podstawa: 9 mm.
• Długość przewodu zasilającego: 100 cm.
• Dodatkowy przewód: 15 cm.

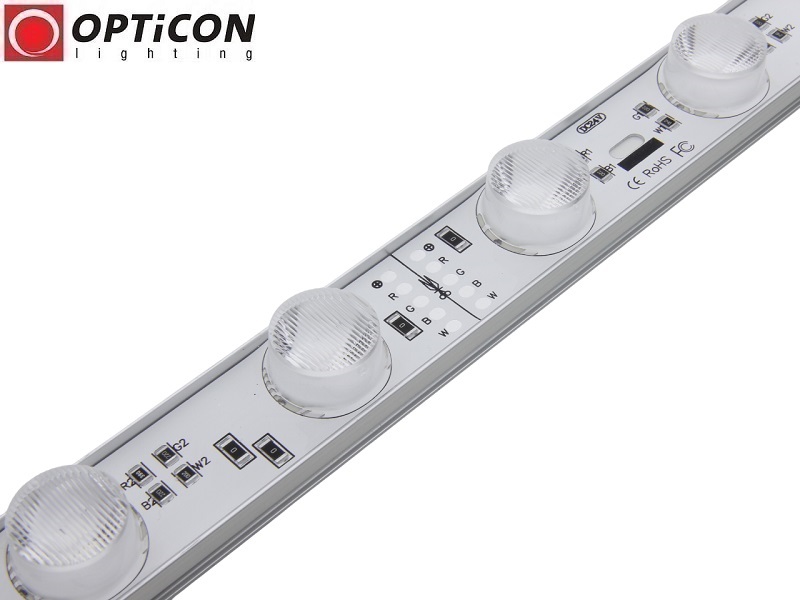

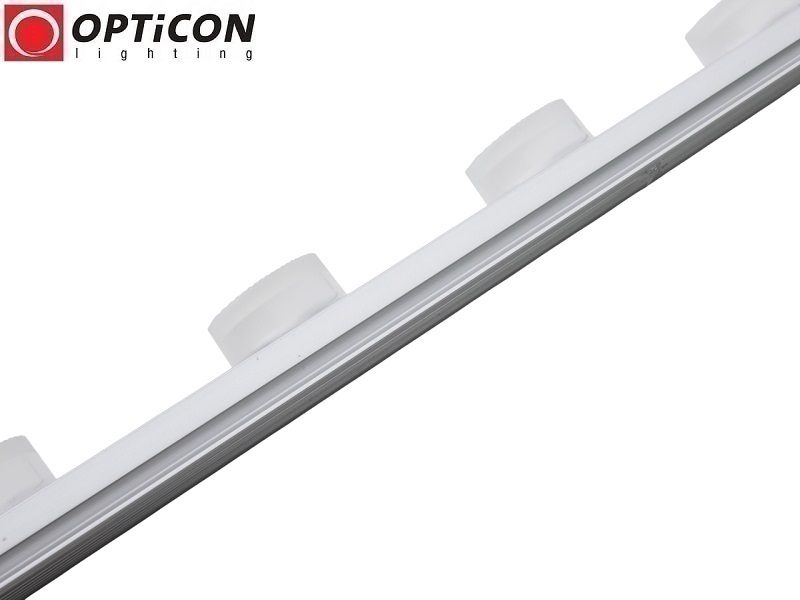

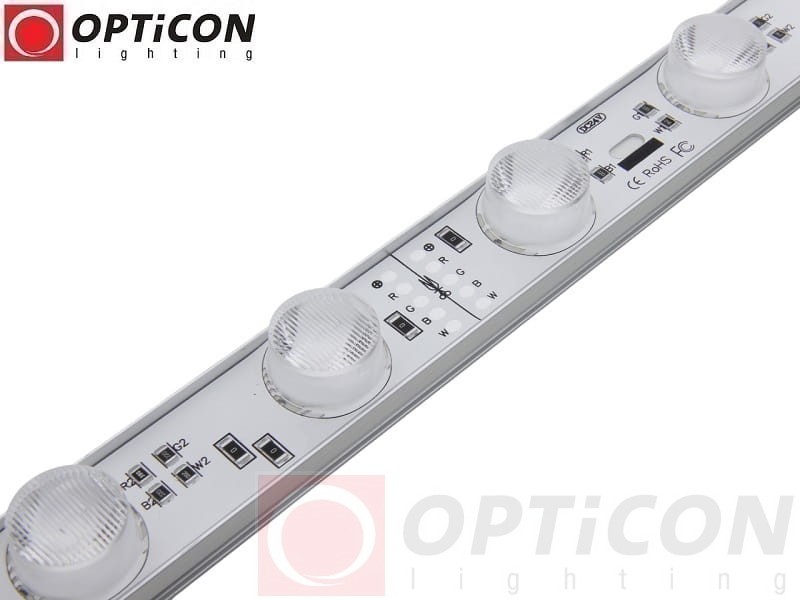

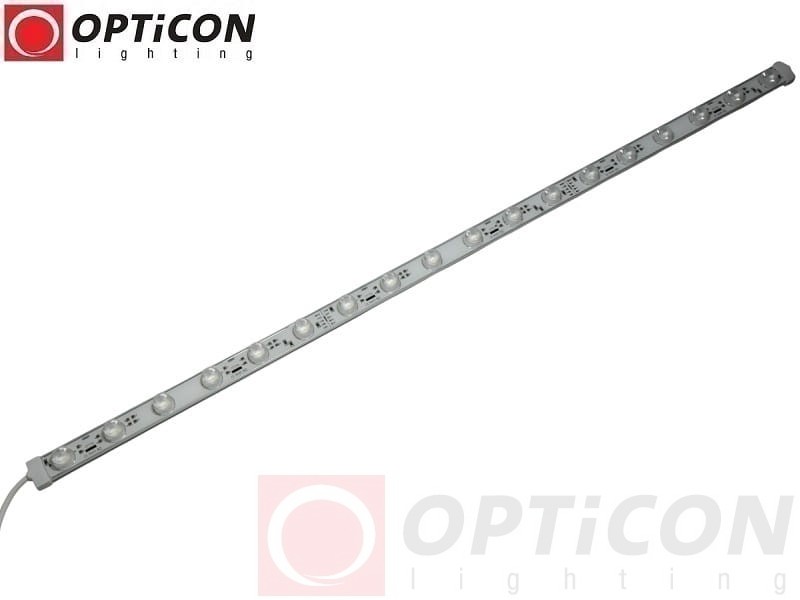

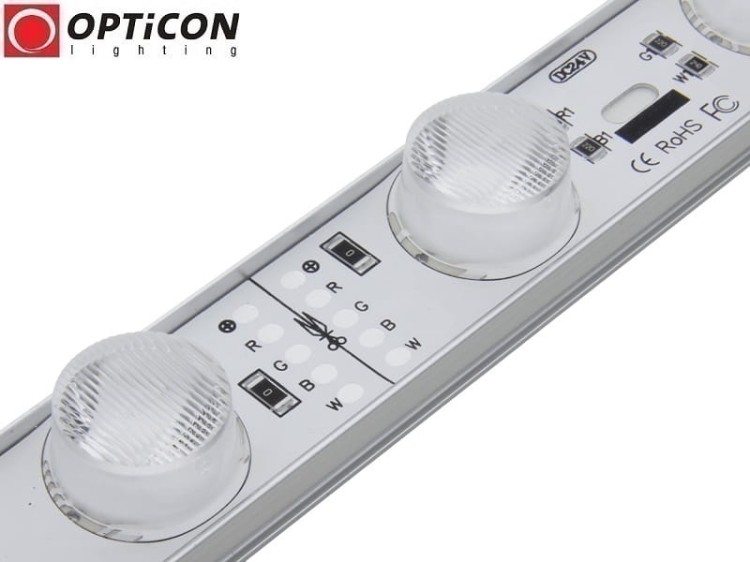

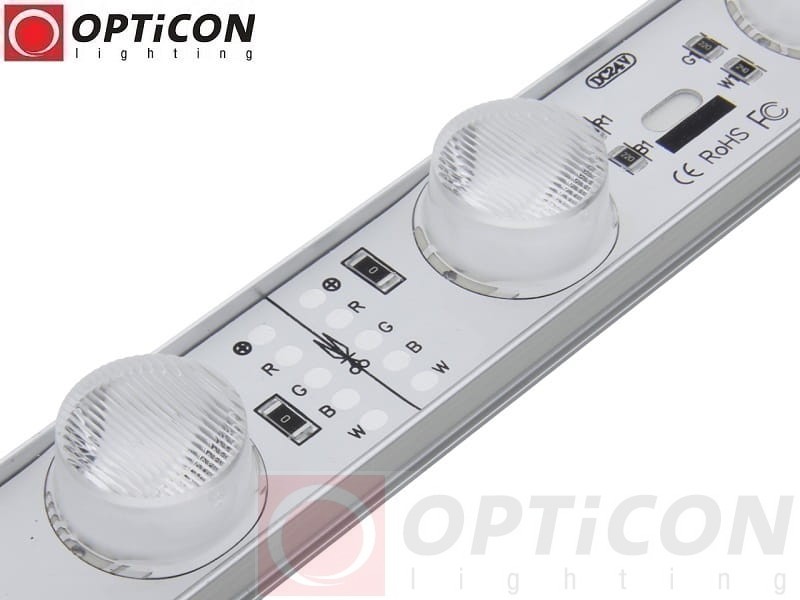

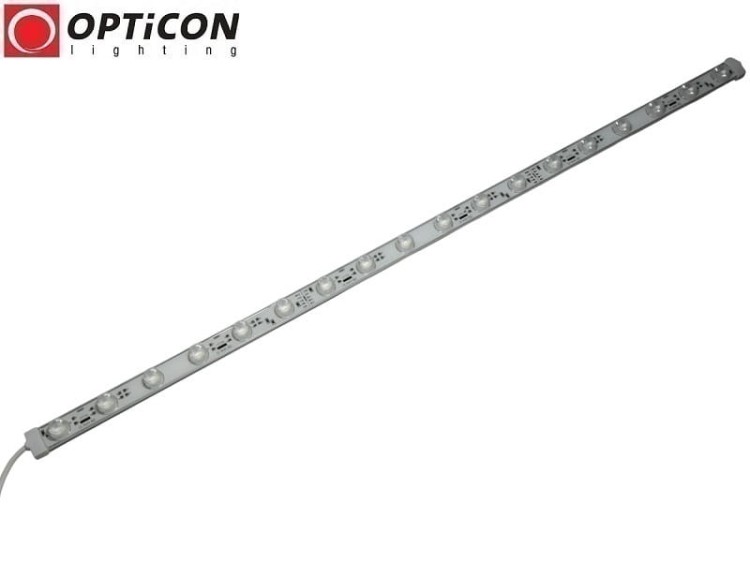

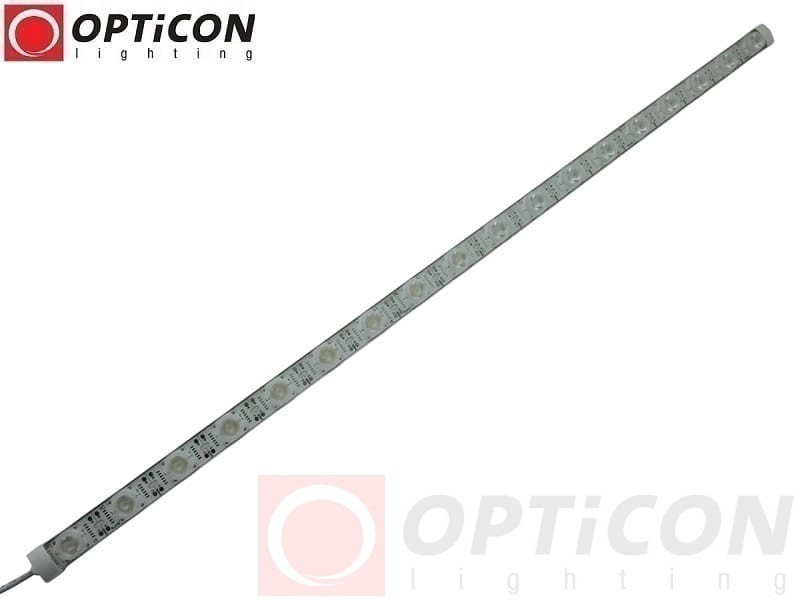

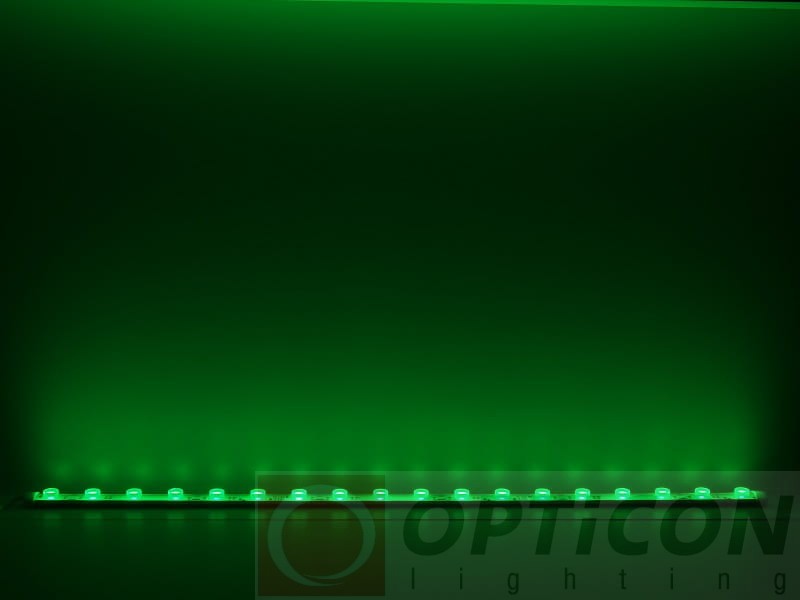

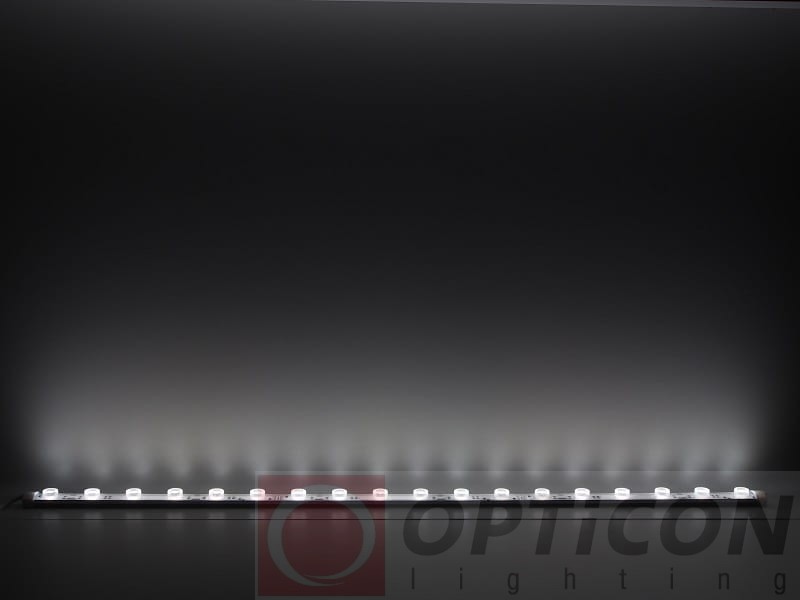

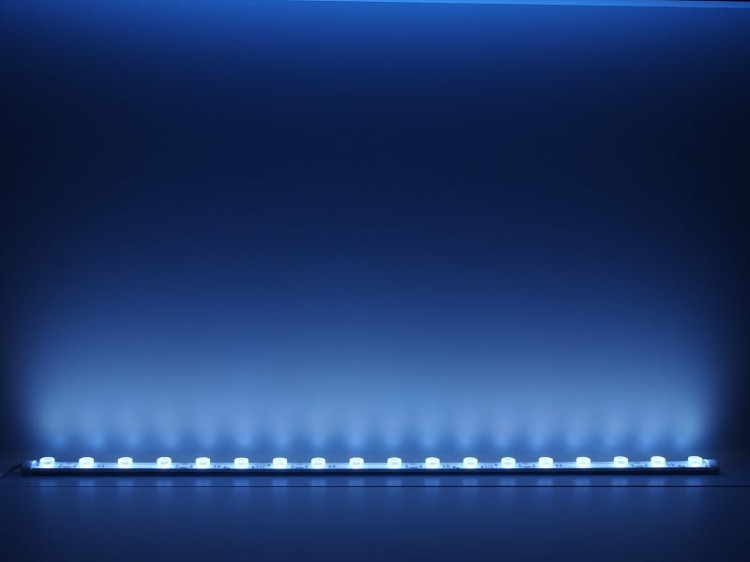

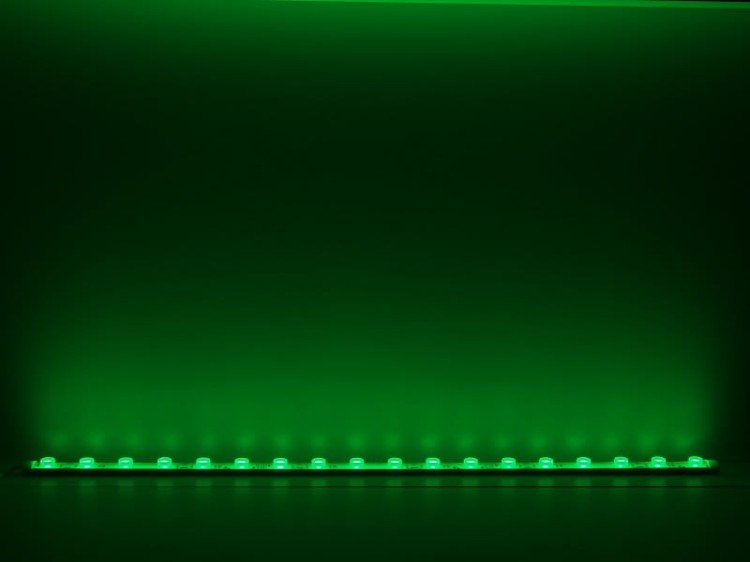

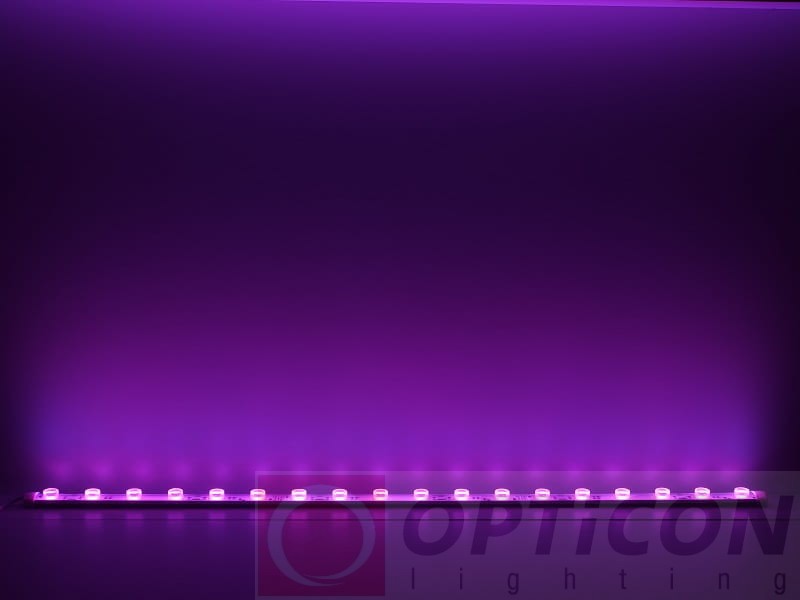

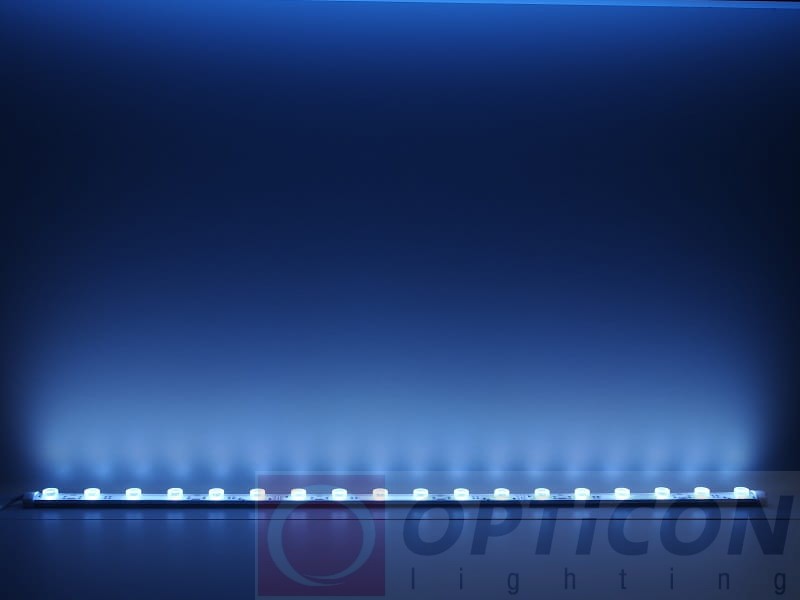

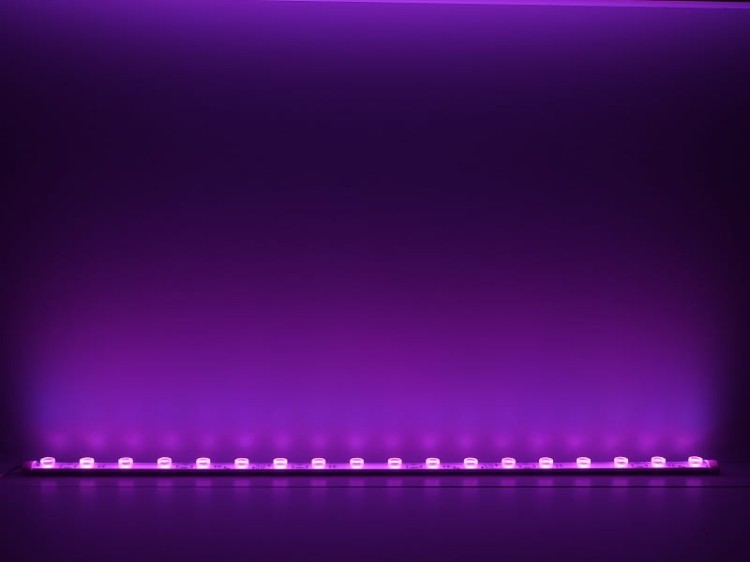

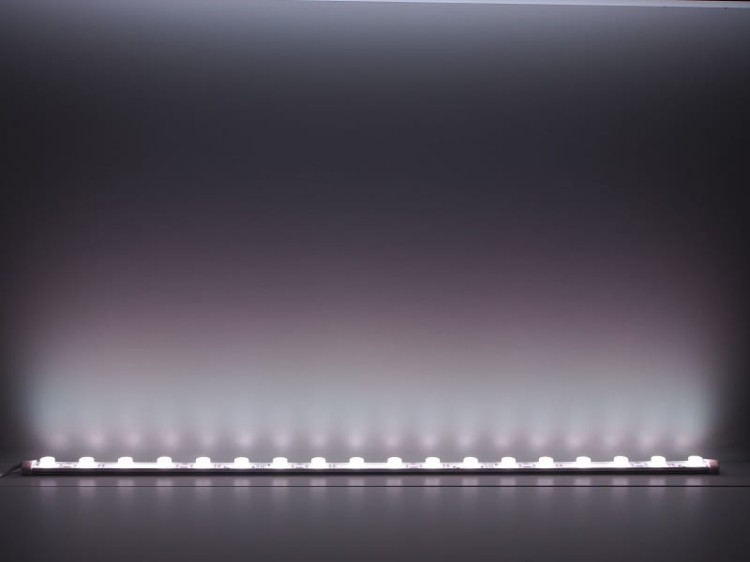

Zdjęcia modułu LED OPTICON RGBW Edgelight 24V IP67

Najczęściej zadawane pytania – FAQ

Co oznacza RGBW?

RGBW oznacza cztery kanały światła: czerwony, zielony, niebieski oraz biały. Dzięki temu moduł może świecić różnymi kolorami i korzystać z niezależnego kanału białego.

Czy moduł RGBW wymaga sterownika?

Do wygodnej zmiany kolorów i regulacji jasności potrzebny jest kompatybilny sterownik LED RGBW 24V DC.

Czy można uzyskać samo białe światło?

Tak. Moduł posiada oddzielny kanał biały W, który można włączać niezależnie od kanałów RGB.

Czy moduł jest wodoodporny?

Moduł ma stopień ochrony IP67. Połączenia elektryczne i złącza wymagają jednak osobnego zabezpieczenia przed wodą. Produkt nie jest przeznaczony do stałego zanurzenia.

Jaki kąt świecenia ma moduł?

Moduł wyposażono w soczewki 10×60°, tworzące kierunkową, wydłużoną wiązkę światła.

Czy moduł można skracać?

Tak. Moduł składa się z trzech sekcji po sześć diod, a punkty cięcia znajdują się co około 333 mm. Po przecięciu należy odpowiednio zabezpieczyć miejsce cięcia.

Jakie napięcie jest wymagane?

Moduł wymaga stabilizowanego napięcia 24V DC.

Jaki zasilacz wybrać do jednego modułu?

Do jednego modułu o maksymalnej mocy 22W można zastosować stabilizowany zasilacz 24V DC o mocy 30W lub większej.

Czy zwykły sterownik RGB będzie odpowiedni?

Nie zapewni pełnej funkcjonalności. Do niezależnego sterowania wszystkimi czterema kanałami należy zastosować sterownik RGBW.

Czy moduł można stosować na zewnątrz?

Tak, pod warunkiem prawidłowego wykonania instalacji i odpowiedniego zabezpieczenia połączeń elektrycznych.

Akcesoria do modułu LED OPTICON RGBW 24V DC

Do prawidłowej pracy modułu zalecamy zastosowanie odpowiedniego zasilacza LED 24V DC oraz sterownika RGBW, umożliwiającego niezależne sterowanie kolorami i kanałem białym.

• Sterowniki LED RGBW – zmiana kolorów, regulacja jasności i efekty świetlne.
• Zasilacze LED 24V DC – stabilizowane zasilanie modułów RGBW.

Zobacz sterowniki LED RGBW

Kontrolery do regulacji kolorów RGB, kanału białego i jasności oświetlenia.

Zasilacze LED 24V DC

Dlaczego warto wybrać moduł LED OPTICON RGBW Edgelight 24V IP67?

Moduł LED OPTICON RGBW 24V DC 22W IP67 Edgelight 1006 mm to profesjonalne rozwiązanie łączące możliwość zmiany kolorów z precyzyjnym, kierunkowym oświetleniem.

Dzięki 18 diodom EPISTAR SMD3030, technologii RGBW, soczewkom 10×60°, hermetycznej obudowie IP67, aluminiowej podstawie oraz możliwości cięcia na trzy sekcje moduł doskonale sprawdza się w reklamach świetlnych, kasetonach Edge Light, ekspozycjach handlowych i instalacjach dekoracyjnych.

Produkt jest efektem wieloletniego doświadczenia firmy OPTICON w dziedzinie oświetlenia LED i został przygotowany z myślą o profesjonalnych zastosowaniach.

OPTICON – profesjonalne rozwiązania LED do reklamy, architektury i oświetlenia dekoracyjnego.
