Moduł LED OPTICON RGBW 24V DC Edgelight 22W 990 mm – EPISTAR SMD3030, soczewki 10×60°

Profesjonalny moduł LED RGBW Edgelight 24V – kolorowe i białe światło w jednym module

Moduł LED OPTICON RGBW 24V DC Edgelight 22W 990 mm to profesjonalny liniowy moduł oświetleniowy wyposażony w 18 diod LED EPISTAR SMD3030 RGBW, specjalistyczne soczewki optyczne 10×60° oraz sztywny profil aluminiowy. Produkt został opracowany do instalacji wymagających precyzyjnego kierowania światła, możliwości zmiany kolorów oraz niezależnego korzystania ze światła białego.

Dzięki technologii RGBW (Red, Green, Blue, White) moduł umożliwia uzyskanie szerokiej palety kolorów, płynnych przejść barwnych oraz oświetlenia białego generowanego przez osobny kanał LED. W połączeniu z odpowiednim sterownikiem RGBW 24V DC można regulować jasność poszczególnych kanałów, wybierać kolory i tworzyć dynamiczne efekty świetlne.

Najważniejszą cechą modułu są specjalistyczne soczewki 10×60°, które skupiają światło w jednej płaszczyźnie, a w drugiej rozprowadzają je szerzej. Tak ukształtowana wiązka świetlna doskonale sprawdza się w kasetonach reklamowych Edge Light, oświetleniu ścian, wnęk, sufitów, ekspozycji sklepowych oraz instalacjach dekoracyjnych RGBW.

Moduł zasilany jest napięciem 24V DC, a jego maksymalny pobór mocy wynosi 22W przy jednoczesnej pracy wszystkich czterech kanałów. Długość 990 mm, możliwość cięcia co 330 mm oraz fabryczne przewody pięciożyłowe ułatwiają dopasowanie produktu do indywidualnych projektów.

OPTICON – wieloletnie doświadczenie w technologii oświetlenia LED

Moduł LED OPTICON RGBW Edgelight 24V DC 22W powstał na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie oświetlenia LED.

Doświadczenie zdobywane podczas pracy z modułami LED, oświetleniem reklamowym, systemami RGB i RGBW oraz specjalistycznymi rozwiązaniami liniowymi pozwoliło opracować produkt łączący funkcjonalność wielokolorowego oświetlenia z precyzyjną optyką kierunkową.

Zastosowanie diod EPISTAR SMD3030 RGBW, soczewek 10×60°, aluminiowej podstawy oraz zasilania 24V DC odpowiada potrzebom profesjonalnych instalatorów, producentów reklam świetlnych, projektantów oświetlenia oraz użytkowników wykonujących nowoczesne instalacje dekoracyjne.

Najważniejsze zalety modułu LED OPTICON RGBW Edgelight

• Technologia RGBW – kolory czerwony, zielony, niebieski oraz niezależny kanał białego światła.
• Specjalistyczne soczewki 10×60° – precyzyjne ukierunkowanie wiązki świetlnej.
• 18 diod LED EPISTAR SMD3030 RGBW – wydajne źródła światła.
• Zasilanie 24V DC – popularny standard instalacji LED.
• Maksymalna moc 22W – przy jednoczesnej pracy wszystkich kanałów.
• Cztery niezależne kanały – R, G, B i W.
• Możliwość uzyskania wielu kolorów – przy zastosowaniu odpowiedniego sterownika RGBW.
• Oddzielne światło białe – bez konieczności mieszania trzech kanałów RGB.
• Możliwość płynnego ściemniania – niezależna regulacja kanałów.
• Długość 990 mm – wygodna do oświetlenia dużych powierzchni.
• Możliwość cięcia co 330 mm – trzy niezależne sekcje.
• Profil aluminiowy 1,5 mm – sztywna konstrukcja i odprowadzanie ciepła.
• Fabryczne przewody pięciożyłowe – na obu końcach modułu.
• Taśma samoprzylepna 3M – wygodny montaż.
• Otwory montażowe – możliwość trwałego przykręcenia.
• Współpraca ze sterownikami RGBW 24V DC.
• Deklarowana trwałość ≥70 000 godzin.
• Gwarancja 24 miesiące.

Technologia RGBW – miliony kolorów i niezależne białe światło

Najważniejszą zaletą modułu OPTICON jest zastosowanie technologii RGBW, która łączy trzy podstawowe kolory RGB z dodatkowym, niezależnym kanałem światła białego.

Cztery kanały świecenia

• R – Red: światło czerwone.
• G – Green: światło zielone.
• B – Blue: światło niebieskie.
• W – White: niezależne światło białe.

Odpowiedni sterownik RGBW umożliwia mieszanie kolorów, uzyskiwanie barw pośrednich oraz tworzenie efektów świetlnych. W zależności od funkcji kontrolera można korzystać z płynnych przejść, zmiany jasności, zaprogramowanych scen i efektów dynamicznych.

Dlaczego RGBW jest lepszym rozwiązaniem niż zwykłe RGB?

Tradycyjne moduły RGB uzyskują światło zbliżone do białego przez jednoczesne włączenie kanałów czerwonego, zielonego i niebieskiego. W technologii RGBW zastosowano dodatkowy, osobny kanał białego światła.

Dzięki temu użytkownik może korzystać z kolorowego oświetlenia dekoracyjnego, a następnie przełączyć instalację na światło białe bez konieczności uzyskiwania go przez mieszanie kolorów RGB.

Rozwiązanie RGBW jest szczególnie przydatne w instalacjach, które mają pełnić funkcję dekoracyjną i użytkową.

Ważne: dokładna temperatura barwowa niezależnego kanału białego nie została określona w podanej specyfikacji produktu. Nie należy utożsamiać jej automatycznie z barwą 3000K, 4000K lub 6000K.

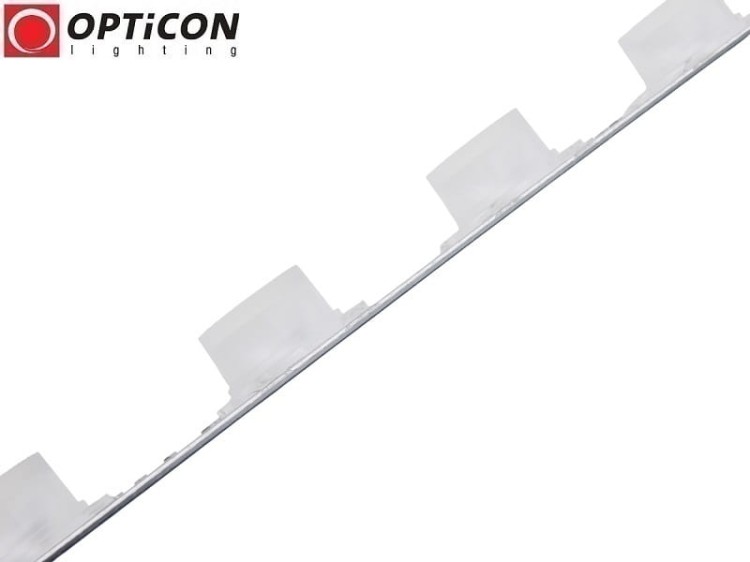

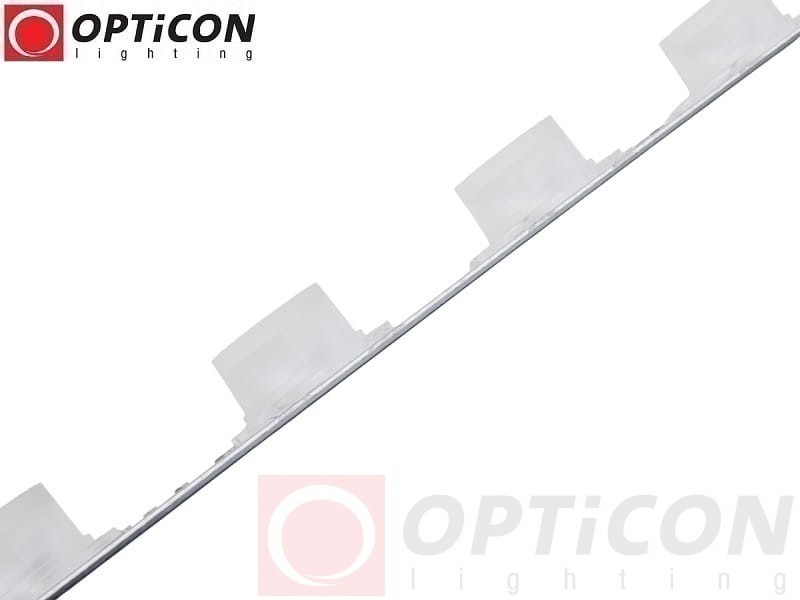

Soczewki optyczne 10×60° – precyzyjne kierowanie światła

Moduł wyposażono w specjalistyczne soczewki o kącie świecenia 10×60°, które nadają emitowanemu światłu charakterystyczny, wydłużony rozsył.

Optyka skupia światło w jednej płaszczyźnie i szerzej rozprowadza je w drugiej, dzięki czemu moduł może być wykorzystywany do podświetlania powierzchni z określonego kierunku.

Jak działa optyka 10×60°?

• 10° – wąska wiązka światła w jednej płaszczyźnie.
• 60° – szersze rozprowadzenie światła w drugiej płaszczyźnie.

W praktyce pozwala to uzyskać wydłużoną smugę światła, którą można skierować wzdłuż ściany, kasetonu reklamowego, sufitu lub innej powierzchni.

Odpowiednie ustawienie modułu pozwala ograniczyć niepotrzebne rozpraszanie światła i lepiej wykorzystać jego kierunkowy charakter.

Główne zalety soczewek 10×60°

• precyzyjne kierowanie światła,
• oświetlenie krawędziowe Edge Light,
• możliwość podświetlania dużych powierzchni,
• tworzenie efektów Wall Washing,
• podświetlenie ścian i sufitów,
• oświetlenie wnęk i zabudów,
• wykorzystanie w specjalistycznych lampach liniowych.

W odpowiednio zaprojektowanych instalacjach optyka kierunkowa umożliwia oświetlanie powierzchni oddalonych nawet o kilka metrów, a w określonych warunkach do około 10 metrów. Uzyskiwana jasność i równomierność zależą jednak od odległości, geometrii instalacji i rodzaju oświetlanej powierzchni.

Moduł RGBW Edgelight do kasetonów reklamowych

OPTICON RGBW Edgelight 24V 22W doskonale sprawdza się w profesjonalnych instalacjach reklamowych, w których oprócz oświetlenia wymagane jest również sterowanie kolorami.

Moduły można montować wzdłuż krawędzi kasetonu, kierując światło w głąb konstrukcji reklamowej.

Dzięki zastosowaniu technologii RGBW kaseton reklamowy może świecić różnymi kolorami, zmieniać barwę w zależności od potrzeb oraz korzystać z niezależnego światła białego.

Najważniejsze zalety w reklamie świetlnej

• zmiana kolorów podświetlenia reklamy,
• tworzenie efektów dynamicznych,
• podświetlanie logotypów i znaków firmowych,
• oświetlenie kasetonów reklamowych Edge Light,
• możliwość dopasowania koloru do identyfikacji wizualnej marki,
• niezależny kanał białego światła,
• sterowanie jasnością i efektami.

Moduł może być stosowany między innymi w kasetonach o głębokości około 10–20 cm. Ostateczne rozmieszczenie modułów i dobór głębokości kasetonu należy dostosować do jego wymiarów, rodzaju materiału rozpraszającego oraz oczekiwanego efektu świetlnego.

Oświetlenie ścian RGBW – efekt Wall Washing

Soczewki 10×60° umożliwiają zastosowanie modułu w oświetleniu ścian metodą Wall Washing.

Po zamontowaniu modułu przy suficie i skierowaniu wiązki wzdłuż ściany można uzyskać dekoracyjne oświetlenie powierzchni.

Technologia RGBW pozwala zmieniać charakter wnętrza za pomocą kolorowego światła, a w razie potrzeby korzystać z niezależnego kanału białego.

Przykładowe zastosowania

• oświetlenie ścian dekoracyjnych,
• podświetlenie cegły i kamienia,
• oświetlenie betonu architektonicznego,
• podkreślenie struktury ścian,
• oświetlenie restauracji i lokali usługowych,
• oświetlenie salonów sprzedaży,
• instalacje dekoracyjne w hotelach i biurach.

Podświetlenie za karniszem i przy suficie

Moduł OPTICON RGBW Edgelight może być wykorzystywany do oświetlenia wnęk sufitowych, zabudów gipsowo-kartonowych oraz przestrzeni za karniszami.

Odpowiednie ustawienie soczewek pozwala skierować światło na ścianę lub sufit, tworząc efekt dekoracyjny.

Dzięki technologii RGBW użytkownik może zmieniać kolory podświetlenia, regulować jasność oraz korzystać ze światła białego.

Możliwe zastosowania

• podświetlenie za karniszami,
• oświetlenie wnęk sufitowych,
• oświetlenie zabudów GK,
• dekoracyjne podświetlenie ścian,
• oświetlenie nowoczesnych wnętrz,
• tworzenie scen świetlnych RGBW.

Oświetlenie mebli, witryn i ekspozycji

Moduł RGBW Edgelight może być stosowany w oświetleniu meblowym i ekspozycyjnym, szczególnie tam, gdzie wymagane jest kierunkowe światło oraz możliwość zmiany kolorów.

Doskonale sprawdza się w:

• witrynach sklepowych,
• gablotach ekspozycyjnych,
• zabudowach meblowych,
• podświetleniu półek,
• ekspozycjach targowych,
• podświetleniu elementów dekoracyjnych,
• instalacjach reklamowych i promocyjnych.

Możliwość przełączania pomiędzy kolorowym i białym światłem pozwala dopasować oświetlenie do rodzaju ekspozycji.

Oświetlenie dekoracyjne RGBW – jeden moduł, wiele efektów

Po podłączeniu odpowiedniego sterownika RGBW moduł może realizować różnorodne efekty świetlne.

Przykładowe możliwości

• stałe świecenie wybranym kolorem,
• płynne przejścia między kolorami,
• stopniowe rozjaśnianie i przyciemnianie,
• zmiana kolorów w zaprogramowanej sekwencji,
• niezależne świecenie białym światłem,
• tworzenie scen świetlnych,
• sterowanie pilotem lub aplikacją – zależnie od kontrolera.

Moduł można wykorzystywać w instalacjach dekoracyjnych, eventowych, reklamowych oraz architektonicznych.

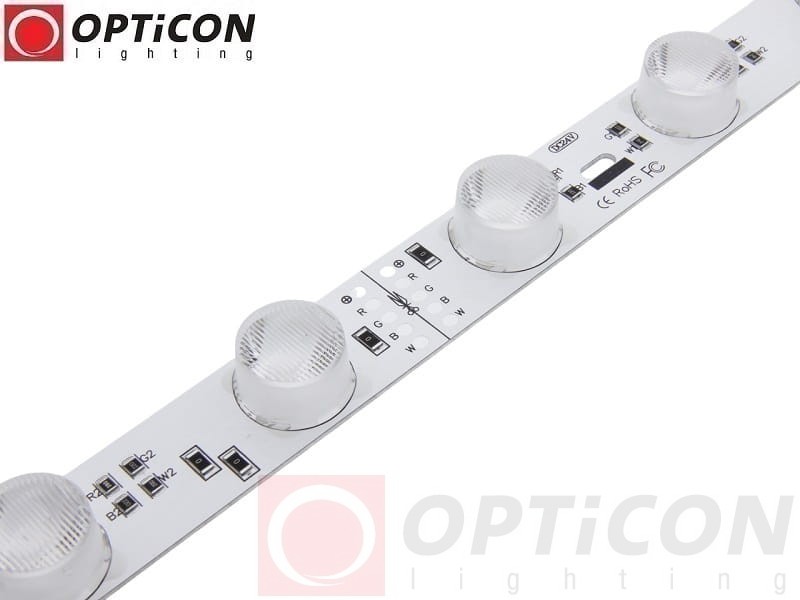

18 diod LED EPISTAR SMD3030 RGBW

Moduł wyposażono w 18 diod LED EPISTAR SMD3030 RGBW, umożliwiających pracę czterech kanałów kolorystycznych.

Diody zamontowano na sztywnym profilu aluminiowym, który wspomaga odprowadzanie ciepła i zapewnia stabilne mocowanie elementów optycznych.

Połączenie diod RGBW z soczewkami 10×60° pozwala tworzyć instalacje, w których ważne są zarówno możliwości kolorystyczne, jak i precyzyjne kierowanie światła.

Moc 22W – cztery niezależne kanały po 5,5W

Moduł posiada cztery kanały o deklarowanej mocy 5,5W każdy.

Maksymalny pobór prądu całego modułu wynosi około 0,92A przy napięciu 24V DC.

Wartość maksymalna dotyczy jednoczesnej pracy wszystkich czterech kanałów.

Aluminiowy profil 1,5 mm – trwała konstrukcja

Podstawę modułu stanowi sztywny profil aluminiowy o grubości 1,5 mm, który wspomaga odprowadzanie ciepła z diod LED.

Aluminiowa konstrukcja zapewnia również stabilność mechaniczną, szczególnie ważną w długich modułach liniowych.

Zalety aluminiowej podstawy

• odprowadzanie ciepła,
• sztywność konstrukcji,
• stabilne ustawienie soczewek,
• możliwość montażu w kasetonach reklamowych,
• łatwiejsza integracja z konstrukcjami oświetleniowymi.

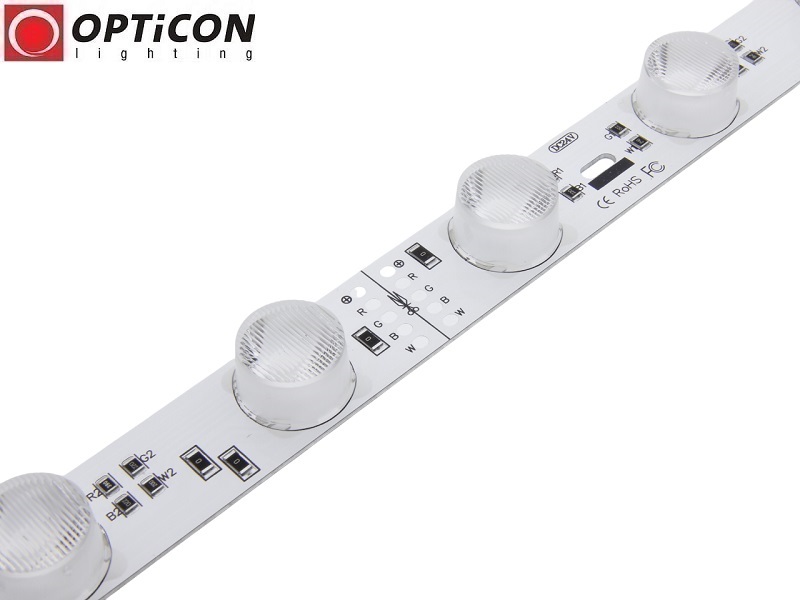

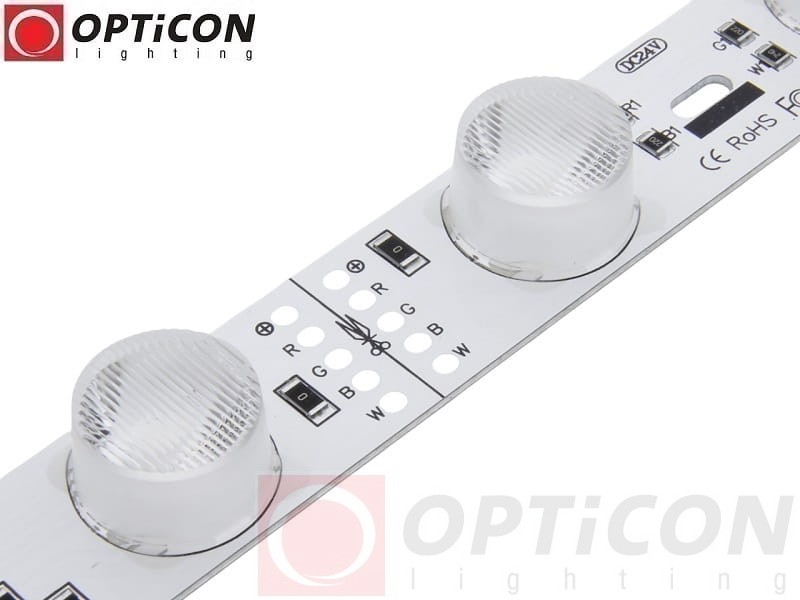

Możliwość cięcia co 330 mm – trzy niezależne sekcje

Moduł o długości 990 mm składa się z 3 niezależnych sekcji, z których każda zawiera 6 diod LED RGBW.

Wyznaczone miejsca cięcia rozmieszczono co 330 mm.

Dostępne długości po skróceniu

• 330 mm – 1 sekcja, 6 diod LED.
• 660 mm – 2 sekcje, 12 diod LED.
• 990 mm – 3 sekcje, 18 diod LED.

Każdą prawidłowo odciętą sekcję można zasilać niezależnie napięciem 24V DC, z zachowaniem właściwego podłączenia wszystkich kanałów RGBW.

Uwaga: moduł należy ciąć wyłącznie w oznaczonych miejscach, przy odłączonym zasilaniu.

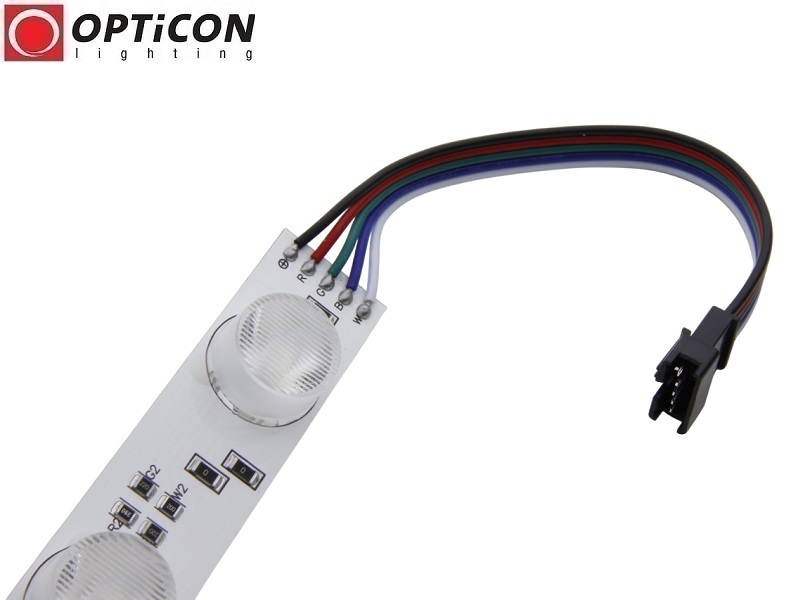

Fabryczne przewody pięciożyłowe – wygodne podłączenie RGBW

Na początku i na końcu modułu znajdują się fabryczne przewody pięciożyłowe, umożliwiające podłączenie do kompatybilnego sterownika RGBW oraz wykonanie instalacji z kilku modułów.

Przewody odpowiadają za połączenie wspólnego toru zasilania oraz czterech kanałów kolorystycznych.

Dlaczego RGBW wymaga pięciu przewodów?

W typowych analogowych instalacjach RGBW wykorzystywane są:

• wspólny przewód zasilający,
• przewód kanału czerwonego R,
• przewód kanału zielonego G,
• przewód kanału niebieskiego B,
• przewód kanału białego W.

Przed podłączeniem należy sprawdzić oznaczenia przewodów oraz zgodność sposobu sterowania z zastosowanym kontrolerem.

Ważne: do pełnej obsługi modułu wymagany jest kompatybilny sterownik RGBW 24V DC. Zwykły sterownik RGB nie zapewnia niezależnego sterowania kanałem białym.

Łatwy montaż – taśma 3M i otwory montażowe

Na spodzie modułu znajduje się taśma samoprzylepna 3M, umożliwiająca szybkie mocowanie na odpowiednio przygotowanej powierzchni.

Dodatkowo każda z trzech sekcji posiada dwa otwory montażowe, umożliwiające trwałe przykręcenie modułu do konstrukcji.

Wskazówki montażowe

• oczyść i odtłuść powierzchnię przed przyklejeniem,
• zapewnij odpowiednie odprowadzanie ciepła,
• ustaw soczewki zgodnie z wymaganym kierunkiem świecenia,
• w miejscach narażonych na drgania zastosuj mocowanie mechaniczne,
• zabezpiecz przewody przed uszkodzeniem,
• stosuj zasilanie 24V DC i odpowiedni sterownik RGBW.

Sterowanie RGBW – zmiana kolorów i regulacja jasności

Moduł współpracuje z odpowiednimi sterownikami RGBW 24V DC, które umożliwiają niezależne sterowanie kanałami czerwonym, zielonym, niebieskim oraz białym.

Możliwości sterowania

• wybór koloru światła,
• regulacja jasności,
• niezależne sterowanie kanałem białym,
• mieszanie kolorów RGB,
• tworzenie scen świetlnych,
• płynne przejścia między kolorami,
• efekty dynamiczne,
• sterowanie pilotem lub aplikacją – zależnie od modelu sterownika.

Zobacz sterowniki LED RGBW dostępne w sklepie.

Jaki zasilacz LED 24V DC wybrać do modułu RGBW?

Moduł wymaga stabilizowanego zasilania 24V DC. Zasilacz powinien zapewniać odpowiednią moc dla wszystkich podłączonych modułów, z uwzględnieniem zapasu mocy.

Maksymalna moc jednego modułu wynosi 22W.

Podane moce zasilaczy są orientacyjne. Ostateczny dobór zależy od parametrów urządzenia, sposobu prowadzenia przewodów i warunków pracy.

Uwaga: oprócz mocy zasilacza należy sprawdzić dopuszczalne obciążenie całkowite oraz obciążenie każdego kanału sterownika RGBW.

Sprawdź zasilacze LED 24V DC.

Modułu nie wolno podłączać bezpośrednio do sieci 230V AC.

Przykładowe zastosowania modułu LED OPTICON RGBW Edgelight

Reklama świetlna

• kasetony reklamowe Edge Light,
• podświetlane logotypy,
• litery przestrzenne LED,
• reklamy świetlne RGBW,
• pylony reklamowe,
• tablice informacyjne,
• ekspozycje reklamowe.

Oświetlenie architektoniczne

• oświetlenie ścian metodą Wall Washing,
• podświetlenie ścian dekoracyjnych,
• oświetlenie sufitów,
• podświetlenie za karniszami,
• oświetlenie wnęk,
• instalacje dekoracyjne RGBW,
• oświetlenie lokali komercyjnych.

Oświetlenie meblowe i ekspozycyjne

• witryny sklepowe,
• gabloty ekspozycyjne,
• zabudowy meblowe,
• oświetlenie półek,
• stoiska targowe,
• ekspozycje produktów,
• podświetlenie elementów dekoracyjnych.

Oświetlenie specjalistyczne

• instalacje eventowe,
• efekty sceniczne,
• oświetlenie techniczne,
• indywidualne projekty lamp liniowych,
• zabudowane instalacje w pojazdach z odpowiednim zasilaniem 24V DC,
• wybrane projekty oświetlenia akwarystycznego w odpowiednio zabezpieczonych oprawach.

Ważne: moduł ma stopień ochrony IP20. Nie jest wodoodporny i nie może pracować w miejscu narażonym na bezpośredni kontakt z wodą, deszczem lub skraplającą się wilgocią. Zastosowania w pojazdach i w pobliżu akwariów wymagają odpowiedniego zabezpieczenia instalacji oraz zgodności parametrów zasilania.

Dane techniczne – moduł LED OPTICON RGBW 24V Edgelight 22W

Wymiary modułu LED RGBW Edgelight

• Długość: 990 mm.
• Szerokość: 25 mm.
• Wysokość: 16 mm.
• Grubość aluminiowej podstawy: 1,5 mm.
• Długość jednej sekcji: 330 mm.
• Liczba sekcji: 3.

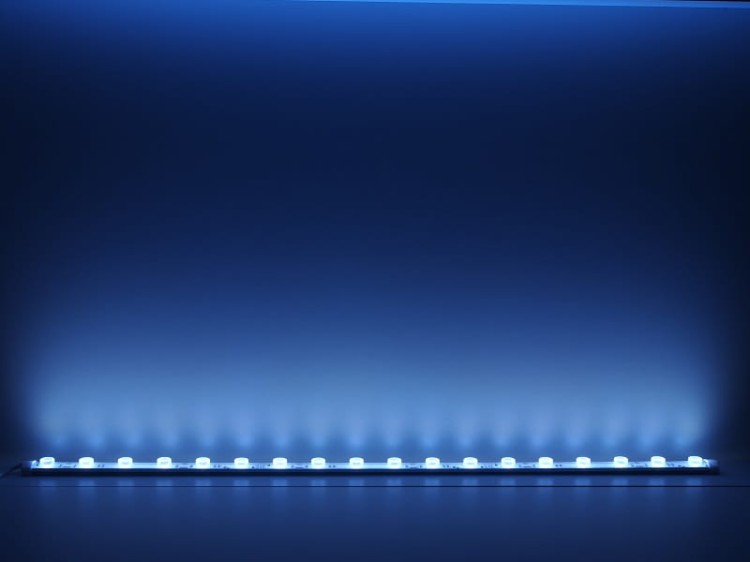

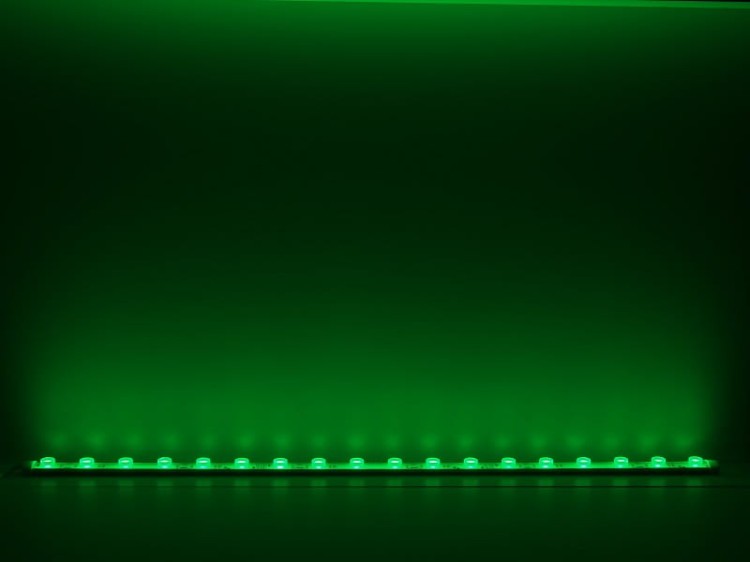

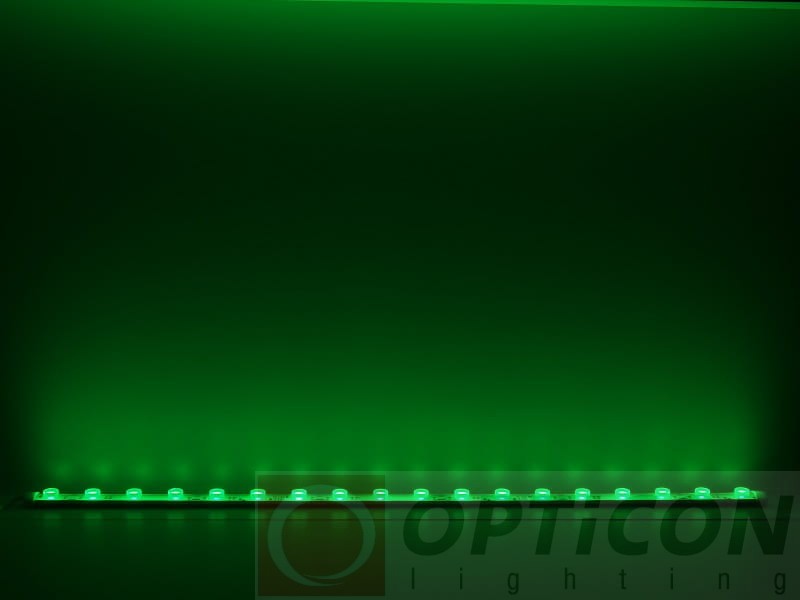

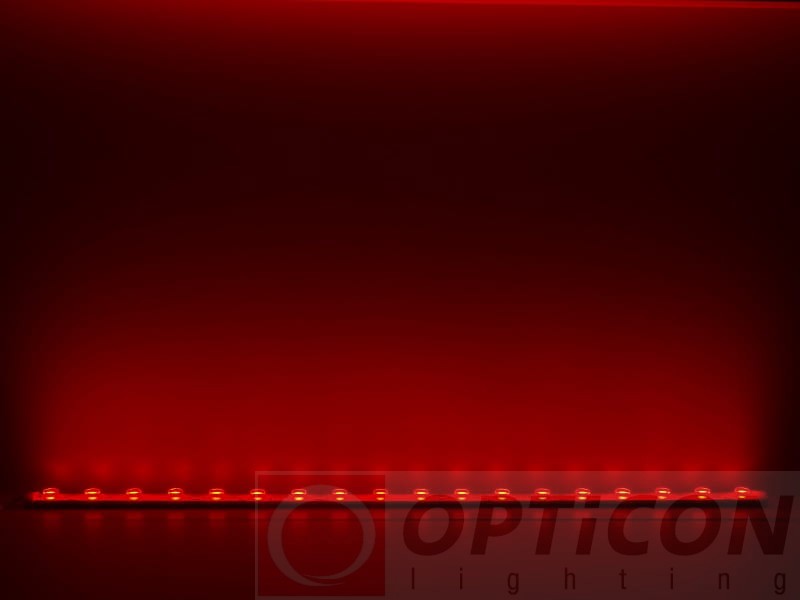

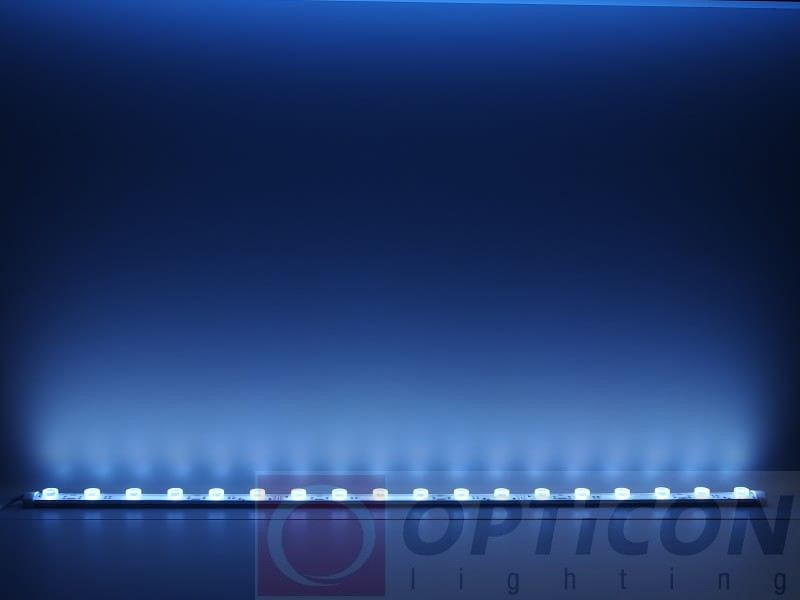

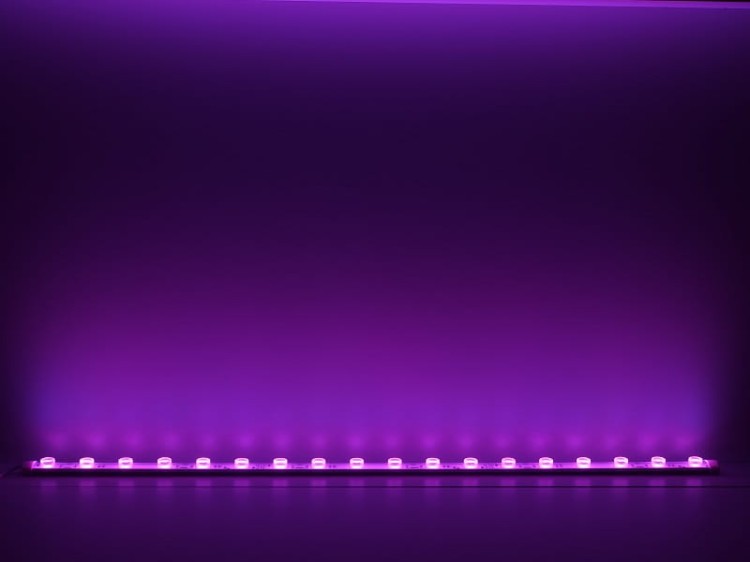

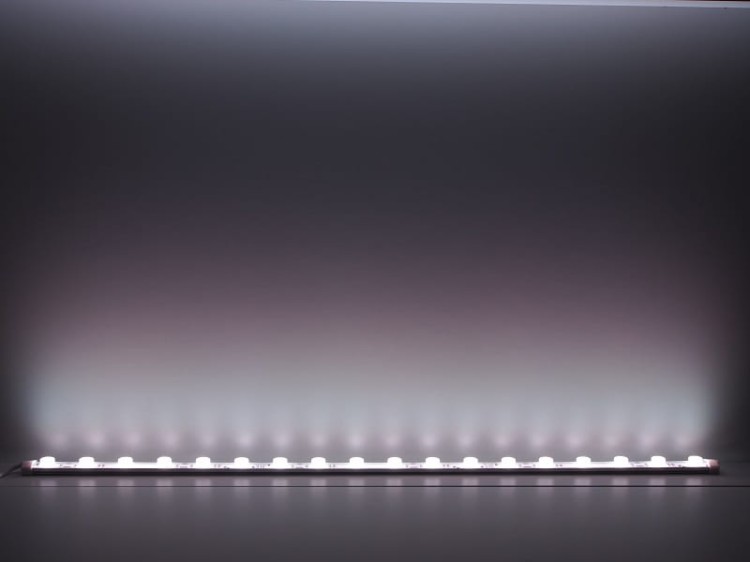

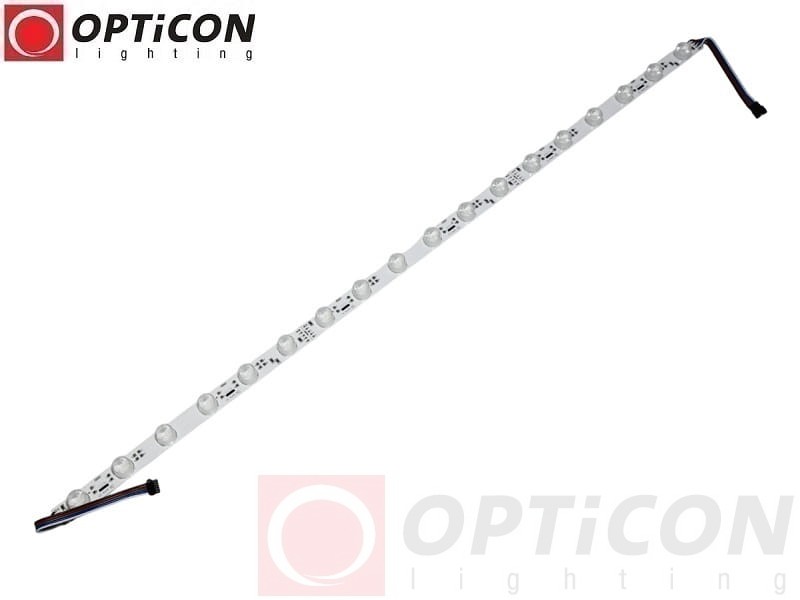

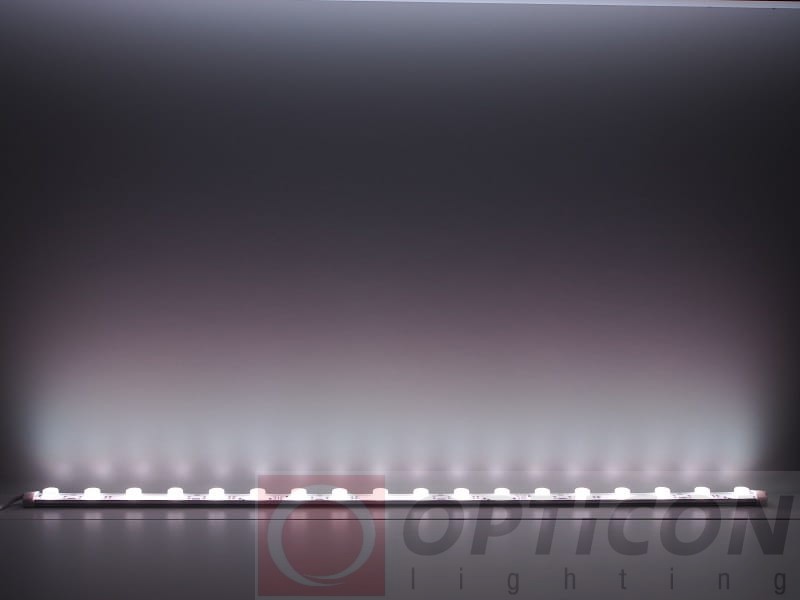

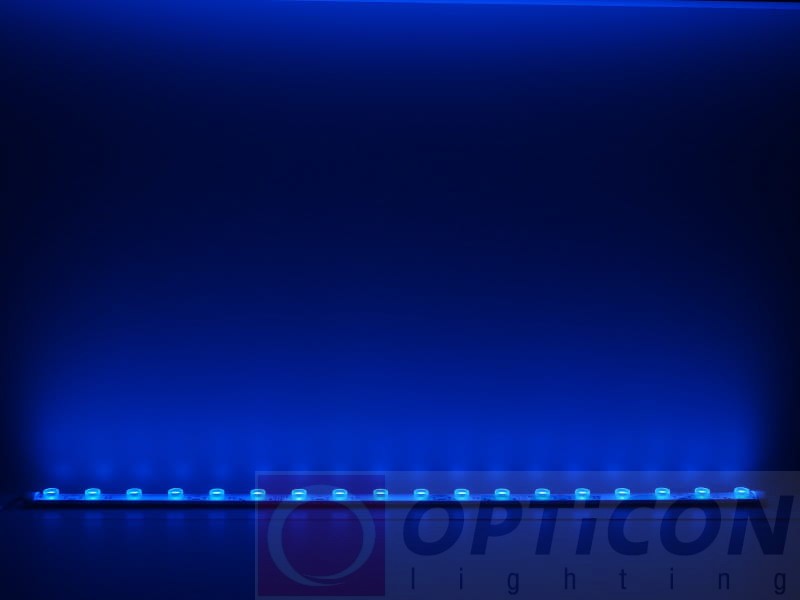

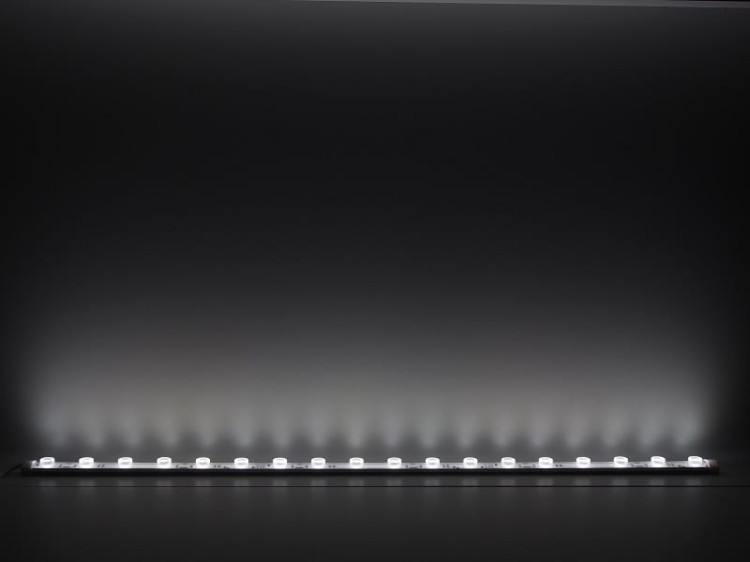

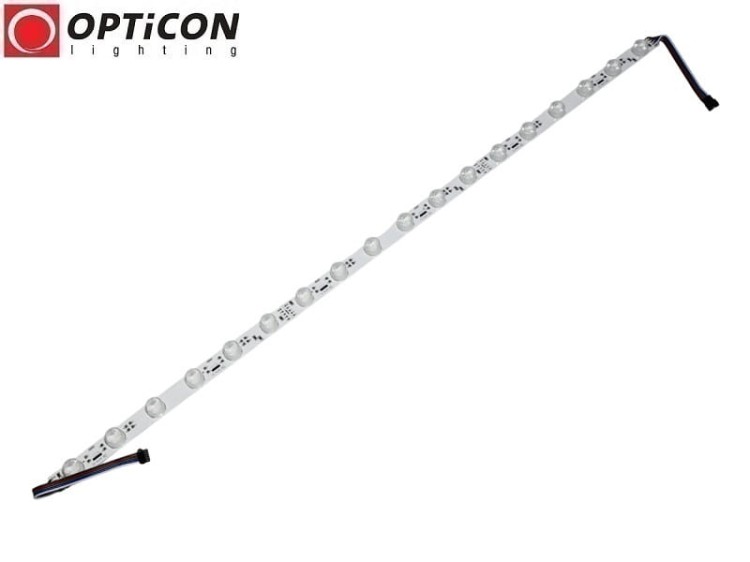

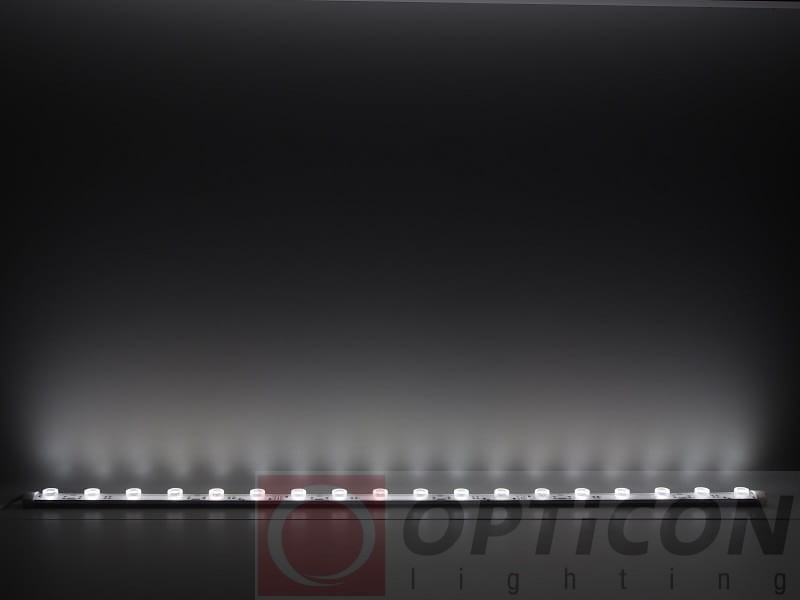

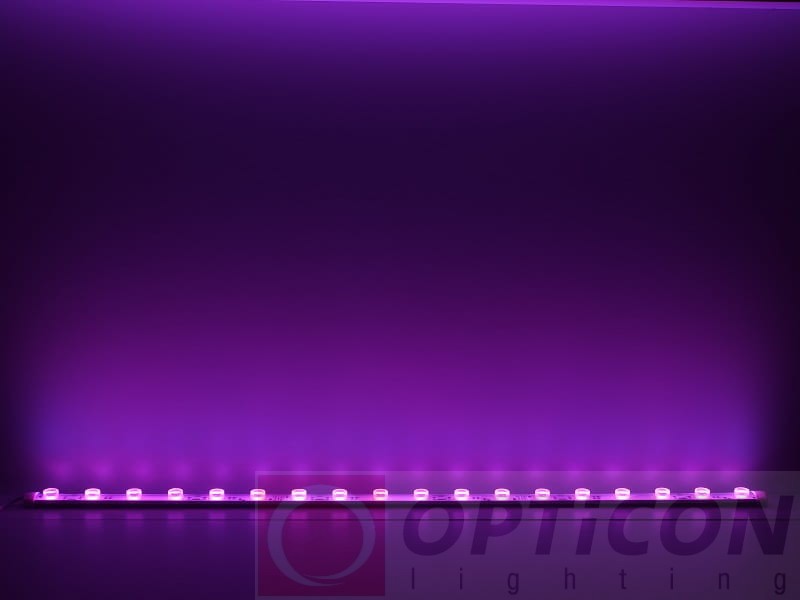

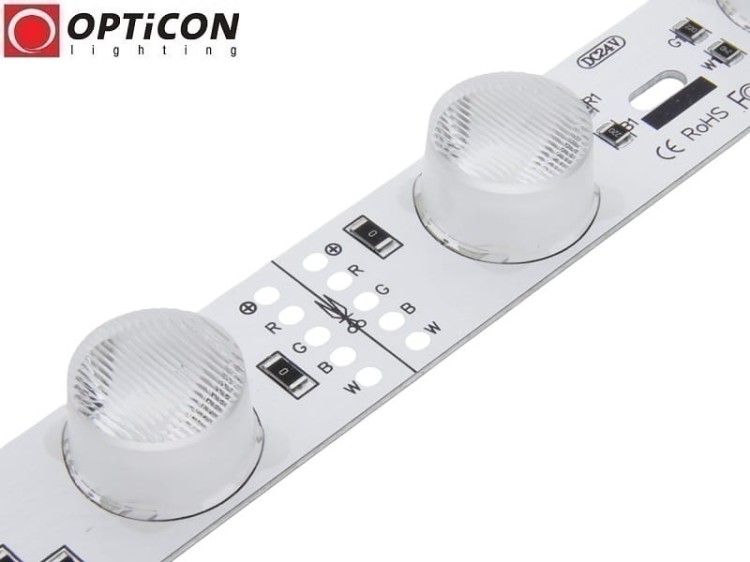

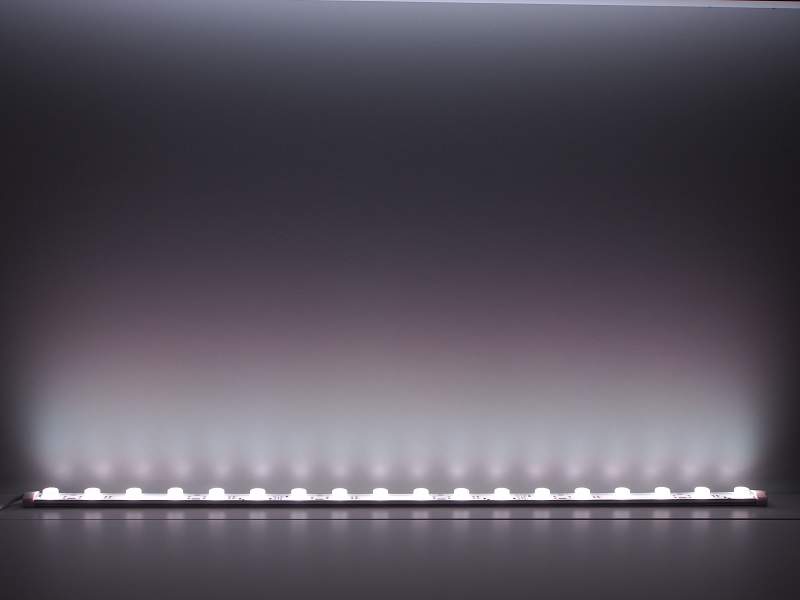

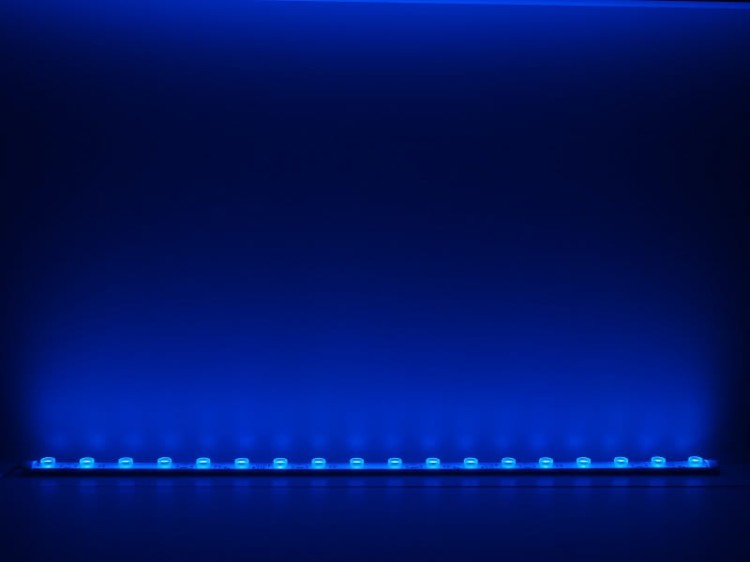

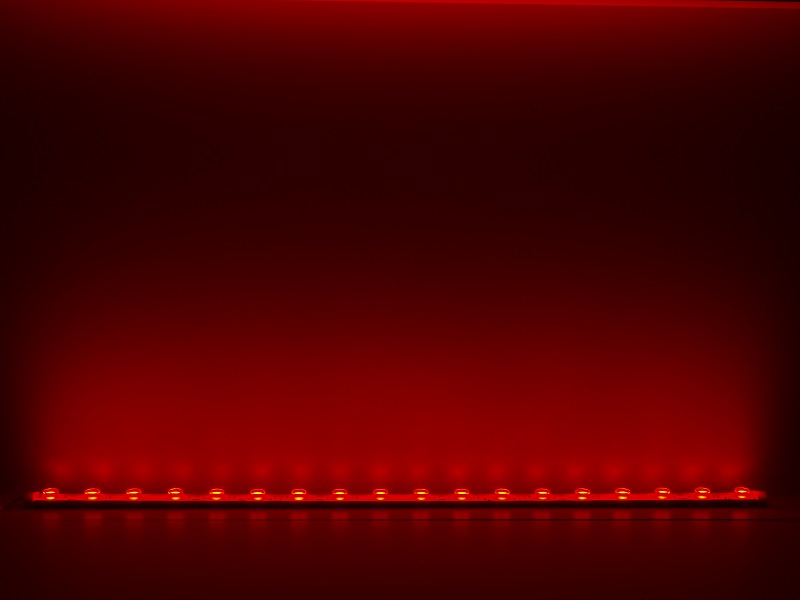

Zdjęcia modułu LED OPTICON RGBW 24V Edgelight 22W

Najczęściej zadawane pytania – FAQ

Co oznacza RGBW w module LED?

RGBW oznacza cztery kanały świecenia: czerwony, zielony, niebieski i biały. Dzięki temu można uzyskiwać kolory RGB oraz korzystać z niezależnego kanału białego światła.

Czym różni się RGBW od RGB?

Moduł RGBW posiada dodatkowy kanał białego światła, którego nie ma standardowy moduł RGB. Umożliwia to korzystanie ze światła białego bez konieczności mieszania trzech podstawowych kolorów.

Jaki kąt świecenia ma moduł?

Moduł posiada soczewki optyczne 10×60°, które tworzą kierunkową, wydłużoną wiązkę światła.

Czy moduł można stosować do oświetlenia ścian?

Tak. Optyka 10×60° umożliwia kierunkowe oświetlenie ścian, szczególnie po zamontowaniu modułu przy suficie.

Czy moduł można zamontować za karniszem?

Tak, pod warunkiem zapewnienia odpowiedniej przestrzeni montażowej, chłodzenia i właściwego ustawienia soczewek.

Czy moduł można skracać?

Tak. Moduł można przecinać co 330 mm. Pełna długość 990 mm obejmuje trzy sekcje po sześć diod.

Czy każdą sekcję można zasilać niezależnie?

Tak. Każdą prawidłowo odciętą sekcję można zasilać napięciem 24V DC, z zachowaniem właściwego podłączenia kanałów RGBW.

Jaki sterownik jest potrzebny?

Do pełnej obsługi modułu wymagany jest kompatybilny sterownik RGBW 24V DC, obsługujący cztery kanały i odpowiednie obciążenie.

Jaki zasilacz wybrać do jednego modułu?

Do jednego modułu o mocy 22W można zastosować stabilizowany zasilacz 24V DC o mocy 30W lub większej.

Czy moduł można podłączyć bezpośrednio do 230V?

Nie. Moduł wymaga stabilizowanego napięcia 24V DC.

Czy moduł jest wodoodporny?

Nie. Produkt ma stopień ochrony IP20 i jest przeznaczony do suchych pomieszczeń lub odpowiednio zabezpieczonych obudów.

Akcesoria do modułu LED OPTICON RGBW Edgelight 24V

Do prawidłowego działania modułu potrzebny jest zasilacz LED 24V DC. Aby korzystać z pełnej funkcjonalności RGBW, należy dodatkowo zastosować kompatybilny sterownik RGBW.

• Sterowniki LED RGBW – sterowanie kolorami, kanałem białym i jasnością.
• Zasilacze LED 24V DC – stabilizowane źródła zasilania do modułów RGBW.

Sprawdź sterowniki LED RGBW

Kontrolery do niezależnego sterowania kanałami R, G, B i W.

Zasilacze LED 24V DC

Dlaczego warto wybrać moduł LED OPTICON RGBW Edgelight 24V 22W?

Moduł LED OPTICON RGBW 24V DC Edgelight 22W 990 mm to profesjonalne rozwiązanie łączące możliwości kolorowego oświetlenia RGB z niezależnym kanałem białym oraz precyzyjną optyką kierunkową 10×60°.

Najważniejsze atuty produktu to 18 diod EPISTAR SMD3030 RGBW, cztery niezależne kanały, aluminiowy profil, możliwość cięcia co 330 mm oraz współpraca ze sterownikami RGBW 24V DC.

Moduł znajduje zastosowanie w kasetonach reklamowych Edge Light, oświetleniu ścian, sufitów, wnęk, ekspozycji sklepowych, zabudów meblowych oraz nowoczesnych instalacjach dekoracyjnych.

OPTICON – profesjonalne rozwiązania oświetleniowe powstałe na podstawie wieloletniego doświadczenia w technologii LED.
