Moduł LED OPTICON RGB Edgelight 12V 18W IP67 1006 mm – SMD3030 EPISTAR, soczewki 10×60°

Hermetyczny moduł liniowy LED RGB do kasetonów reklamowych, oświetlenia krawędziowego i dekoracyjnego

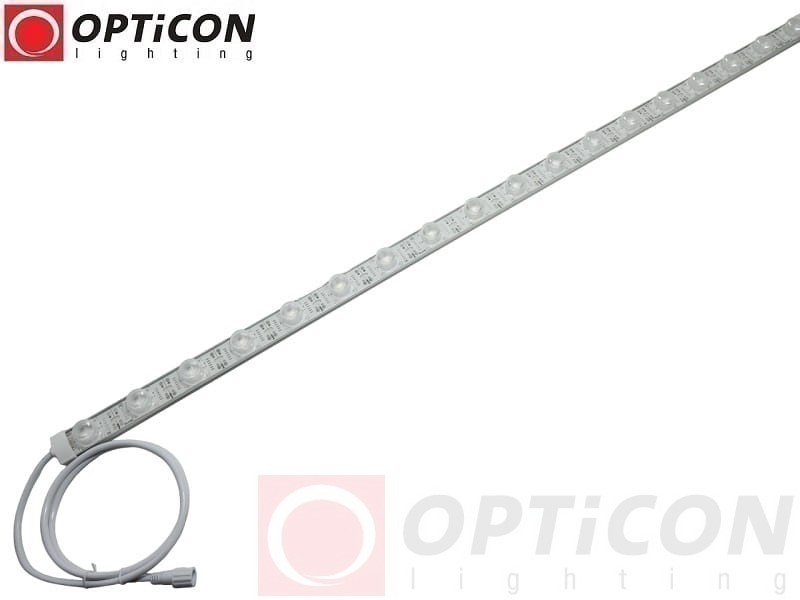

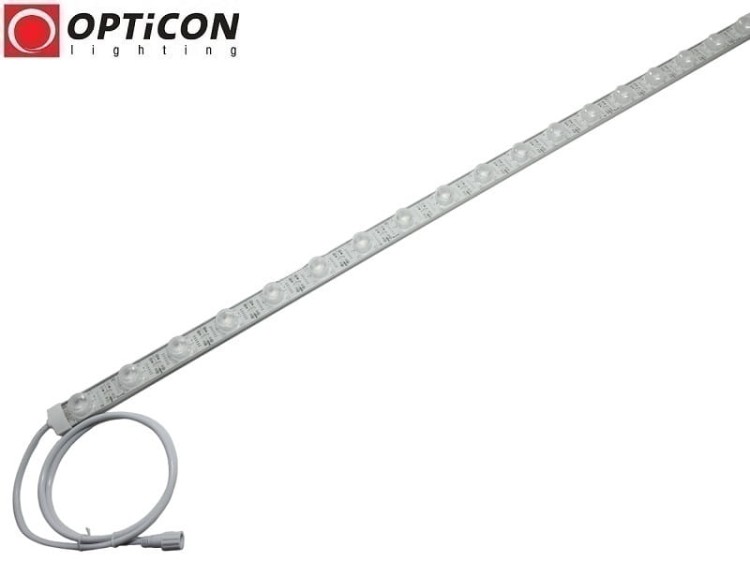

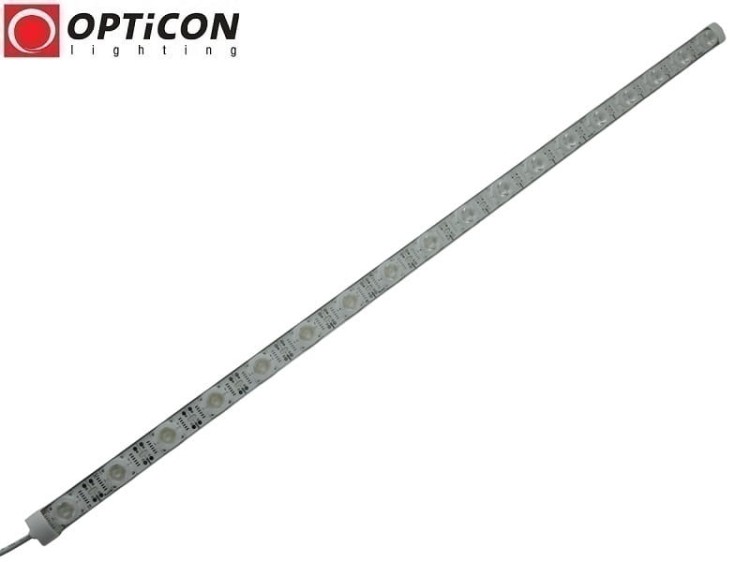

Moduł LED OPTICON RGB Edgelight 12V DC 18W IP67 to profesjonalny, hermetyczny moduł liniowy LED przeznaczony do podświetlania kasetonów reklamowych, szyldów, liter przestrzennych, ekspozytorów, witryn sklepowych oraz dekoracyjnego oświetlenia architektonicznego.

Produkt wyposażono w 18 wielokolorowych diod EPISTAR SMD3030 RGB oraz specjalistyczne soczewki optyczne o kącie świecenia 10×60°. Dzięki kierunkowemu rozsyłowi światła moduł doskonale nadaje się do systemów Edge Light, w których oświetlenie montowane jest przy krawędzi podświetlanej powierzchni.

Zastosowanie technologii RGB (Red, Green, Blue) umożliwia uzyskanie wielu kolorów i efektów świetlnych. Po podłączeniu odpowiedniego sterownika RGB można płynnie zmieniać barwę światła, regulować jasność oraz uruchamiać dynamiczne programy oświetleniowe.

Hermetyczna konstrukcja o stopniu ochrony IP67 umożliwia wykorzystanie modułu zarówno wewnątrz budynków, jak i w odpowiednio wykonanych instalacjach zewnętrznych. Aluminiowa podstawa wspomaga odprowadzanie ciepła, a fabryczny przewód czterożyłowy o długości 100 cm ułatwia podłączenie do systemu sterowania RGB.

Moduł ma długość całkowitą 1006 mm, moc maksymalną 18W oraz możliwość cięcia co 165 mm, czyli co trzy diody LED. Pozwala to dopasować jego długość do indywidualnych wymagań instalacji.

OPTICON – wieloletnie doświadczenie w profesjonalnym oświetleniu LED

Moduł LED OPTICON RGB Edgelight IP67 powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, w szczególności w zakresie modułów reklamowych, oświetlenia krawędziowego, systemów RGB oraz profesjonalnych instalacji niskonapięciowych.

Podczas opracowywania produktu wykorzystano rozwiązania techniczne istotne dla profesjonalnych zastosowań: diody EPISTAR SMD3030 RGB, kierunkowe soczewki 10×60°, aluminiową konstrukcję, hermetyczną obudowę IP67 oraz możliwość podziału modułu na krótsze sekcje.

Połączenie tych elementów pozwoliło stworzyć funkcjonalne źródło światła przeznaczone dla producentów reklam, instalatorów, projektantów oświetlenia i klientów poszukujących efektownych rozwiązań LED RGB.

Najważniejsze zalety modułu LED OPTICON RGB Edgelight 12V IP67

• Profesjonalna technologia Edgelight – podświetlanie powierzchni od krawędzi.
• Zasilanie 12V DC – współpraca ze stabilizowanymi zasilaczami LED.
• Maksymalna moc 18W – przy jednoczesnym włączeniu wszystkich kanałów RGB.
• 18 diod EPISTAR SMD3030 RGB – wielokolorowe źródła światła LED.
• Pełna kolorystyka RGB – możliwość mieszania barw czerwonej, zielonej i niebieskiej.
• Soczewki 10×60° – precyzyjnie kierunkowany strumień świetlny.
• Hermetyczna konstrukcja IP67 – ochrona przed pyłem i wodą zgodnie z klasą szczelności.
• Możliwość cięcia co 165 mm – dopasowanie długości modułu do projektu.
• 6 sekcji świetlnych – po 3 diody LED w każdej sekcji.
• Aluminiowa podstawa – wspomaganie odprowadzania ciepła.
• Przewód czterożyłowy 100 cm – wygodne podłączenie sterownika RGB.
• Gniazdo żeńskie 4PIN – fabryczne zakończenie przewodu modułu.
• Przewód z wtyczką męską 4PIN o długości 15 cm – w komplecie.
• Dwa uchwyty montażowe – wygodny montaż do konstrukcji.
• Regulacja kolorów i jasności – za pomocą kompatybilnego sterownika RGB.
• Deklarowana trwałość ≥70 000 godzin.
• Gwarancja 24 miesiące.

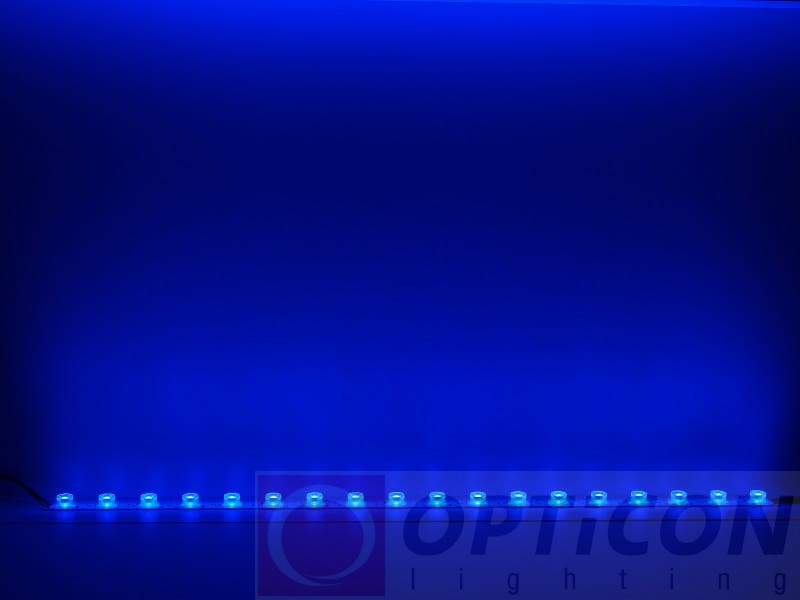

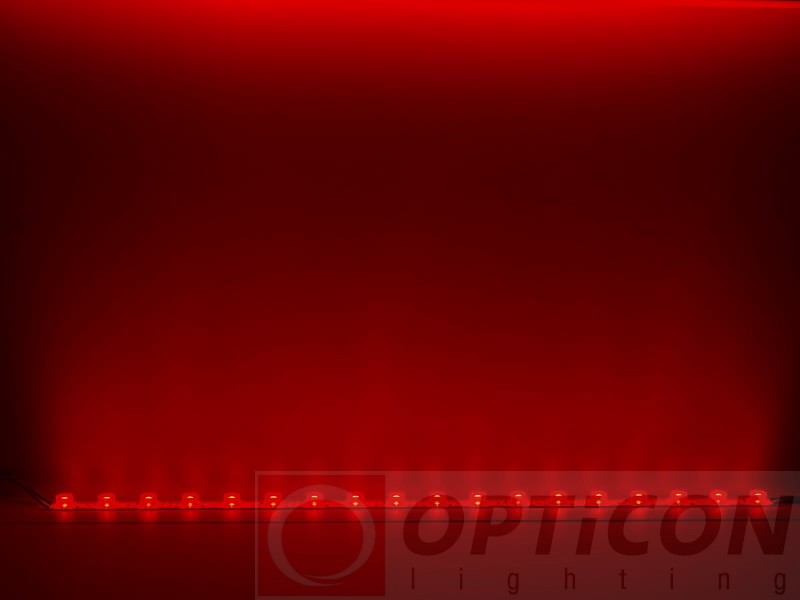

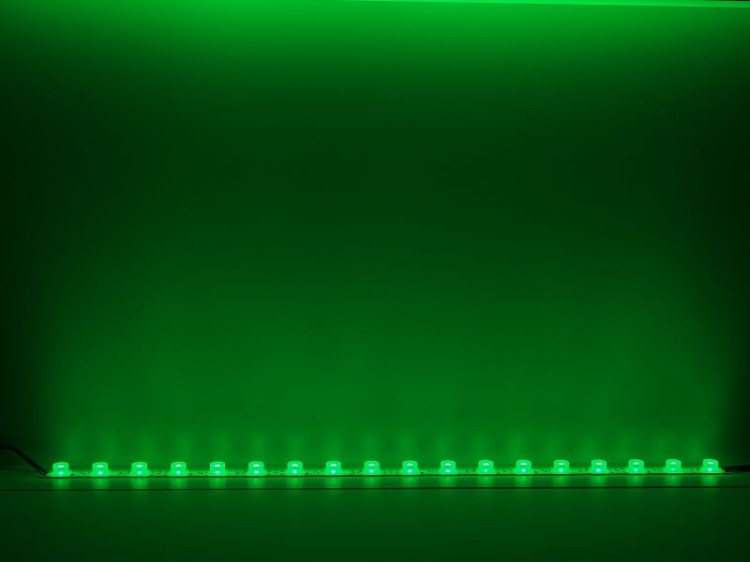

Pełna paleta kolorów RGB – jeden moduł, wiele możliwości

Moduł LED OPTICON Edgelight wykorzystuje technologię RGB, czyli trzy podstawowe składowe światła:

• R – Red: czerwony.
• G – Green: zielony.
• B – Blue: niebieski.

Odpowiednie sterowanie jasnością poszczególnych kanałów pozwala mieszać kolory i tworzyć różnorodne efekty świetlne.

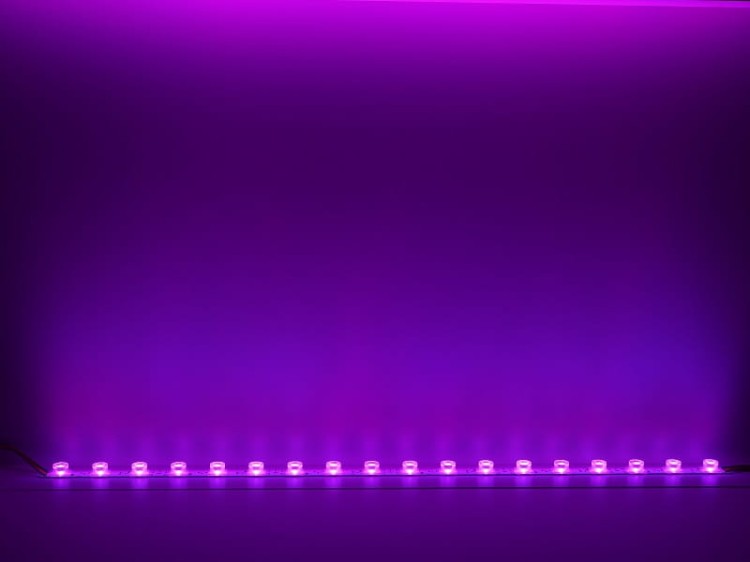

Jakie kolory można uzyskać?

• czerwony,
• zielony,
• niebieski,
• żółty,
• pomarańczowy,
• fioletowy,
• różowy,
• turkusowy,
• cyjan,
• różne odcienie kolorów pośrednich,

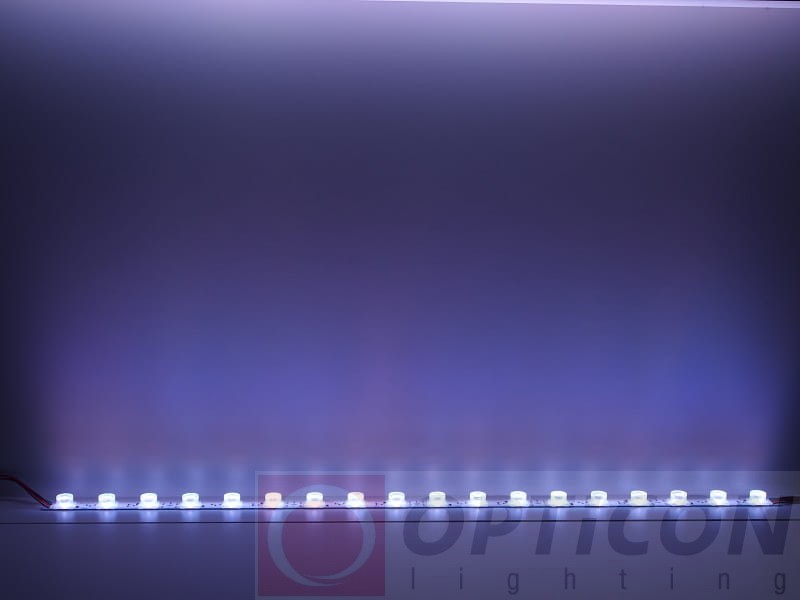

• światło zbliżone do białego przy jednoczesnym włączeniu kanałów RGB.

Po zastosowaniu kompatybilnego sterownika RGB możliwe jest uzyskanie szerokiej palety kolorów, w zależności od możliwości sterownika i zastosowanych ustawień.

Ważne: światło białe uzyskiwane przez mieszanie kanałów RGB nie jest tym samym co światło emitowane przez dedykowaną białą diodę LED. Może różnić się od niego odcieniem oraz sposobem odwzorowania kolorów.

Sterowanie RGB – zmiana kolorów, jasności i efektów świetlnych

Do pełnego wykorzystania możliwości modułu LED OPTICON RGB Edgelight zalecane jest zastosowanie sterownika RGB 12V DC, przeznaczonego do wielokolorowego oświetlenia LED.

W zależności od modelu sterownika możliwe jest:

• wybieranie statycznego koloru światła,
• płynne przechodzenie pomiędzy kolorami,
• regulowanie jasności,
• zmiana szybkości efektów,
• uruchamianie programów dynamicznych,
• tworzenie efektów pulsowania i płynnego rozjaśniania,
• sterowanie pilotem lub aplikacją, jeżeli sterownik obsługuje taką funkcję.

Moduł sprawdzi się zarówno w instalacjach, w których wymagany jest jeden stały kolor, jak i w projektach z dynamicznie zmieniającym się oświetleniem.

Sprawdź sterowniki LED RGB dostępne w sklepie.

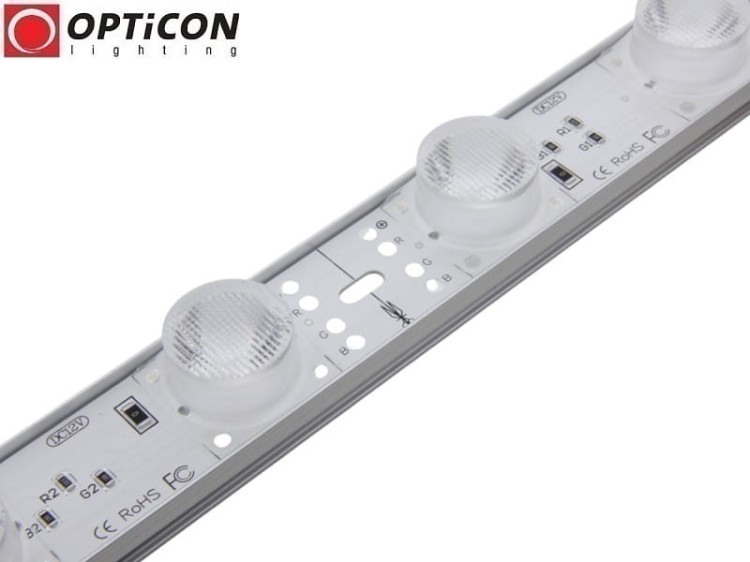

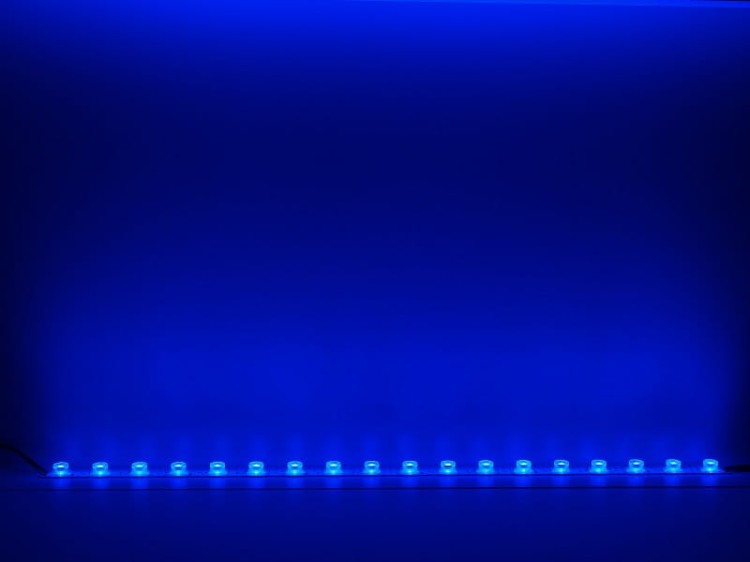

Soczewki Edgelight 10×60° – profesjonalne podświetlenie krawędziowe

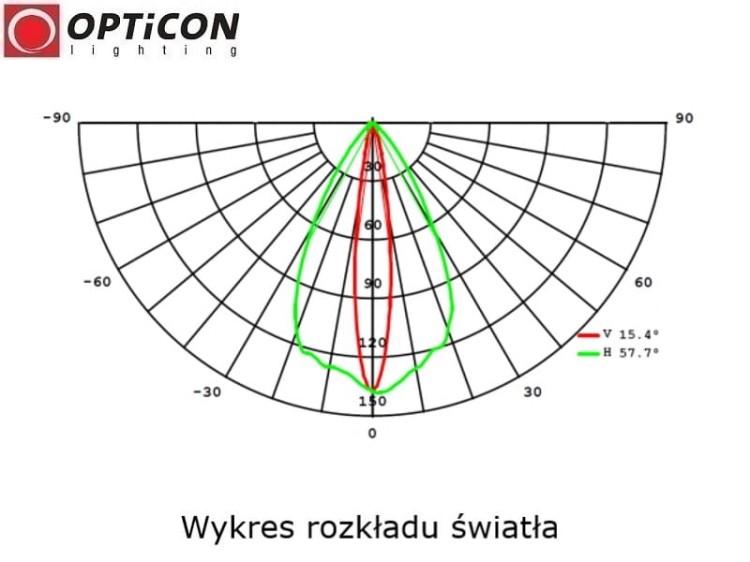

Jedną z najważniejszych cech modułu OPTICON RGB Edgelight są specjalistyczne soczewki optyczne o kącie świecenia 10×60°.

W przeciwieństwie do tradycyjnych modułów LED o szerokim kącie świecenia soczewki Edgelight pozwalają precyzyjnie kierować światło wzdłuż wybranej powierzchni.

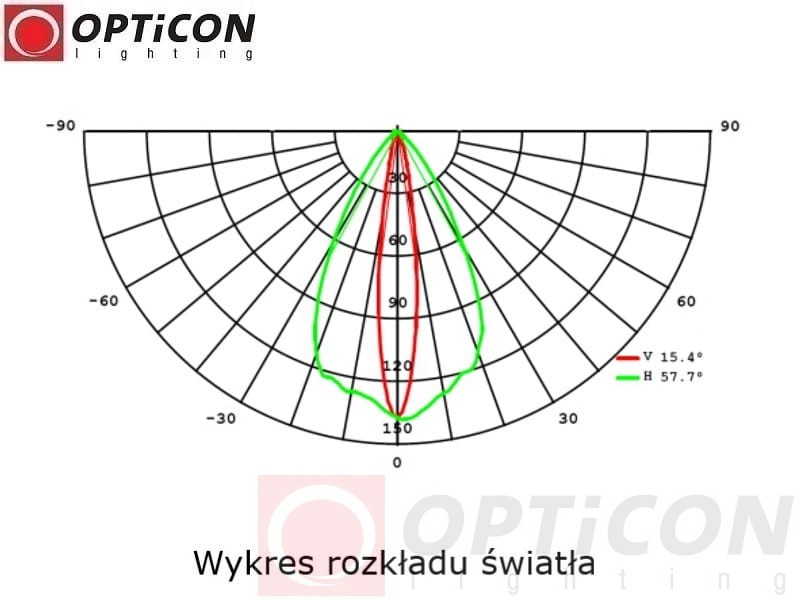

Co oznacza kąt świecenia 10×60°?

• 10° – wąski rozsył światła w jednej płaszczyźnie.
• 60° – szerszy rozsył światła w drugiej płaszczyźnie.

Takie rozwiązanie pozwala efektywnie wykorzystywać światło w systemach podświetlenia krawędziowego, kasetonach reklamowych i instalacjach architektonicznych.

Gdzie sprawdzają się soczewki 10×60°?

• kasetony reklamowe typu Edge Light,
• duże powierzchnie reklamowe,
• podświetlenie szyldów i tablic,
• oświetlenie ścian od góry lub od dołu,
• podświetlenie elewacji,
• oświetlenie wysokich pomieszczeń,
• dekoracyjne oświetlenie elementów architektonicznych.

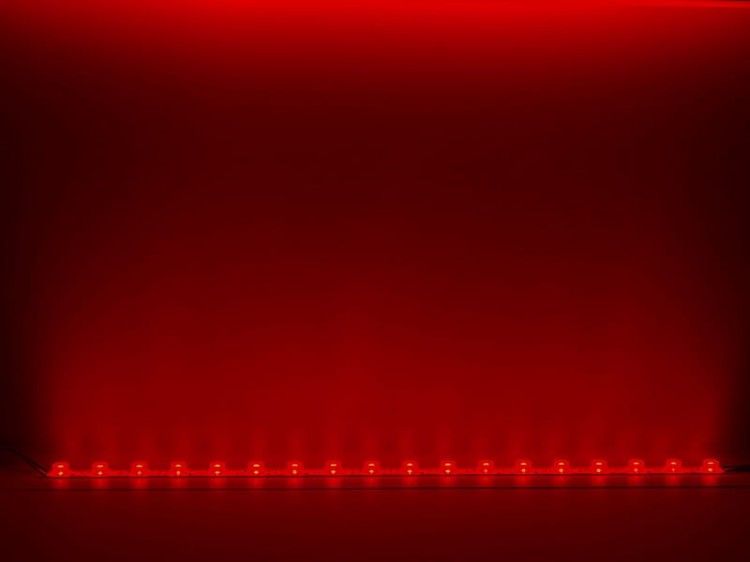

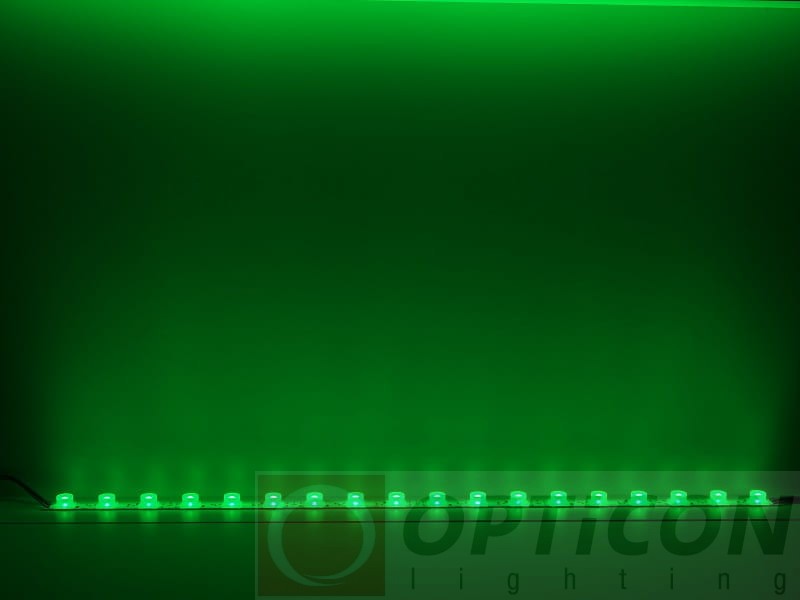

Duży zasięg światła – oświetlanie powierzchni nawet do około 10 metrów

Dzięki kierunkowym soczewkom 10×60° moduł LED OPTICON RGB Edgelight może być wykorzystywany do oświetlania powierzchni znajdujących się w znacznej odległości od źródła światła.

W odpowiednio zaprojektowanych instalacjach wiązka światła może docierać nawet na odległość około 10 metrów.

Możliwość wyboru koloru RGB pozwala dodatkowo uzyskać dekoracyjne efekty na wysokich ścianach, filarach, elementach elewacji i powierzchniach ekspozycyjnych.

Uwaga: zasięg wiązki światła nie oznacza jednakowego natężenia oświetlenia na całej odległości. Równomierność i intensywność światła zależą od geometrii instalacji, odległości, koloru oraz właściwości oświetlanej powierzchni.

Hermetyczny moduł LED RGB IP67 – do zastosowań wewnętrznych i zewnętrznych

Moduł LED OPTICON RGB Edgelight posiada stopień ochrony IP67, który umożliwia stosowanie go w instalacjach narażonych na pył i wilgoć.

Klasa szczelności IP67 oznacza:

• IP6X – ochronę przed wnikaniem pyłu.
• IPX7 – ochronę przed skutkami krótkotrwałego zanurzenia w wodzie w warunkach określonych dla tej klasy.

Dzięki temu moduł może być wykorzystywany w odpowiednio wykonanych instalacjach zewnętrznych, takich jak:

• zewnętrzne kasetony reklamowe,
• podświetlane szyldy,
• tablice reklamowe,
• oświetlenie elewacji,
• dekoracyjne instalacje świetlne,
• elementy architektoniczne narażone na wilgoć.

Ważne: klasa IP67 nie oznacza przeznaczenia do ciągłego zanurzenia. Wszystkie połączenia elektryczne, złącza i miejsca ewentualnego cięcia wymagają zabezpieczenia odpowiedniego do warunków pracy.

Moduł RGB Edgelight do kasetonów reklamowych

Moduł LED OPTICON RGB Edgelight 12V 18W IP67 został opracowany z myślą o profesjonalnych systemach reklamy świetlnej.

W klasycznych kasetonach typu Backlight źródła światła montowane są najczęściej na tylnej ścianie konstrukcji i świecą w kierunku powierzchni reklamowej.

W systemach Edgelight moduły mogą być rozmieszczane przy krawędziach kasetonu, a soczewki kierują światło wzdłuż podświetlanej powierzchni.

Zalety podświetlenia kasetonów modułami RGB Edgelight

• możliwość zmiany koloru podświetlenia reklamy,
• tworzenie efektów dynamicznych,
• podświetlenie powierzchni od krawędzi,
• precyzyjne kierowanie światła,
• możliwość dopasowania długości modułu,
• zastosowanie w reklamach zewnętrznych dzięki IP67,
• możliwość synchronizacji kilku modułów za pomocą jednego sterownika.

Moduł może być stosowany w kasetonach o głębokości około 10–20 cm, jeżeli konstrukcja i rozmieszczenie źródeł światła są odpowiednio dobrane.

Ostateczna równomierność podświetlenia zależy od wielkości kasetonu, materiału rozpraszającego światło, geometrii obudowy oraz odległości pomiędzy modułami.

Oświetlenie architektoniczne RGB – ściany, elewacje i wysokie pomieszczenia

Moduł LED OPTICON RGB Edgelight może być stosowany również do dekoracyjnego oświetlenia architektonicznego.

Specjalistyczne soczewki 10×60° pozwalają kierować światło wzdłuż ściany, podkreślając jej fakturę i umożliwiając uzyskanie różnorodnych efektów kolorystycznych.

Przykładowe zastosowania

• podświetlenie ścian z cegły,
• oświetlenie kamienia naturalnego,
• podświetlenie betonu architektonicznego,
• oświetlenie filarów i kolumn,
• podświetlenie elewacji budynków,
• oświetlenie wysokich ścian,
• dekoracyjne oświetlenie wnętrz,
• instalacje świetlne w hotelach i restauracjach,
• oświetlenie lokali rozrywkowych,
• projekty scenograficzne i eventowe.

Możliwość zmiany kolorów RGB pozwala dostosować charakter oświetlenia do wystroju wnętrza, identyfikacji wizualnej marki lub rodzaju wydarzenia.

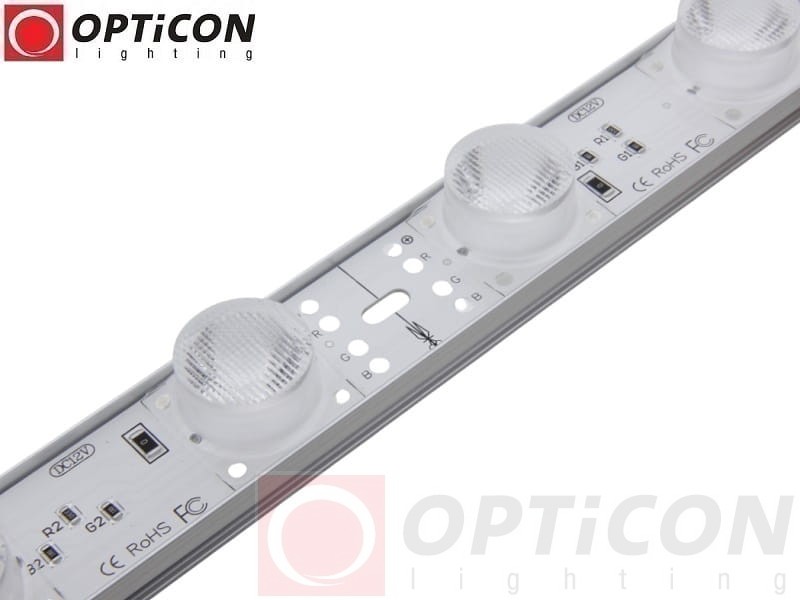

Możliwość cięcia co 165 mm – 6 niezależnych sekcji RGB

Moduł LED OPTICON RGB Edgelight wyposażono w 18 diod LED, podzielonych na 6 sekcji świetlnych.

Każda sekcja zawiera 3 diody RGB, a miejsca cięcia rozmieszczono co 165 mm.

Takie rozwiązanie umożliwia dopasowanie długości modułu do konkretnej konstrukcji reklamowej lub dekoracyjnej.

Najważniejsze korzyści

• możliwość skrócenia modułu,
• łatwiejsze dopasowanie do nietypowych wymiarów,
• wykorzystanie krótszych odcinków w mniejszych instalacjach,
• większa elastyczność projektowania,
• ograniczenie ilości niewykorzystanego materiału.

Po prawidłowym przecięciu każda sekcja może być zasilana napięciem 12V DC i sterowana odpowiednim kontrolerem RGB, pod warunkiem zachowania właściwego sposobu podłączenia kanałów.

Ważne: przecięcie modułu narusza fabryczne zabezpieczenie hermetyczne. Jeżeli skrócony odcinek ma pracować w warunkach wilgotnych lub na zewnątrz, konieczne jest ponowne uszczelnienie miejsca cięcia i wszystkich połączeń elektrycznych.

Aluminiowa podstawa – skuteczne odprowadzanie ciepła

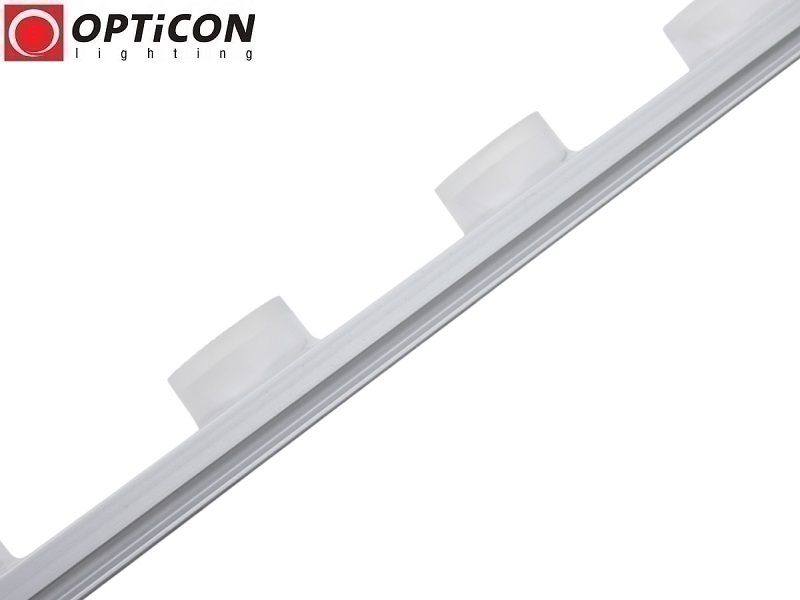

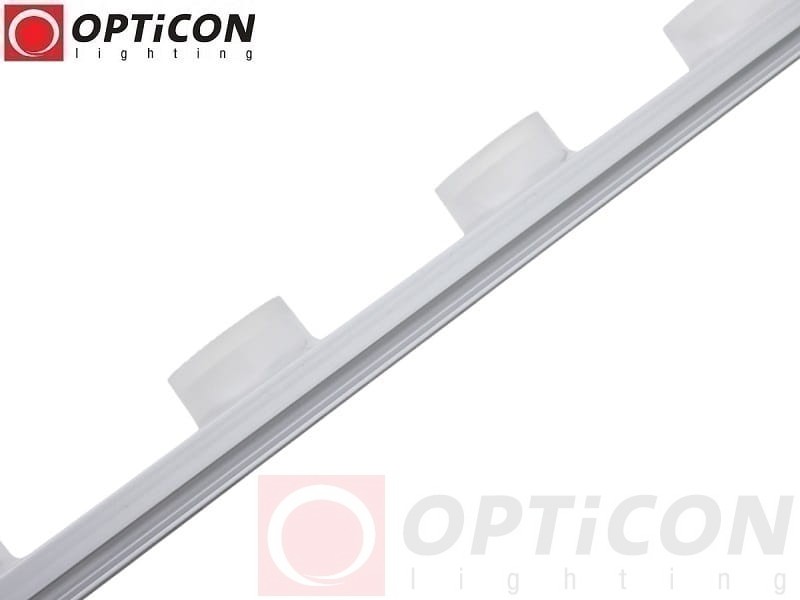

Moduł LED OPTICON RGB Edgelight został wykonany na aluminiowej podstawie, która wspomaga odprowadzanie ciepła powstającego podczas pracy diod LED.

Sztywna konstrukcja ułatwia montaż modułu w kasetonach reklamowych, profilach oświetleniowych i zabudowach architektonicznych.

Odpowiednie warunki termiczne mają istotne znaczenie dla stabilności pracy diod oraz trwałości całego systemu oświetlenia.

Łatwy montaż – dwa uchwyty montażowe w zestawie

Moduł LED OPTICON RGB Edgelight IP67 wyposażono w rozwiązania ułatwiające instalację.

W komplecie znajdują się dwa uchwyty montażowe, umożliwiające trwałe przymocowanie modułu do odpowiedniej konstrukcji.

Uchwyty mogą być wykorzystane podczas montażu w:

• kasetonach reklamowych,
• konstrukcjach szyldów,
• profilach oświetleniowych,
• zabudowach architektonicznych,
• instalacjach dekoracyjnych,
• elementach konstrukcyjnych wewnątrz i na zewnątrz budynków.

Podczas montażu należy unikać uszkodzenia hermetycznej obudowy i elementów optycznych modułu.

Przewód czterożyłowy 100 cm i złącze RGB 4PIN

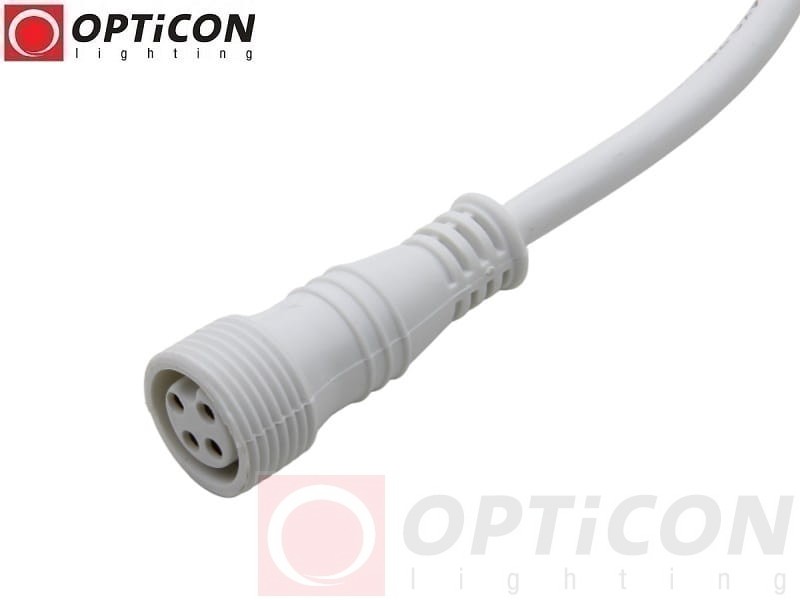

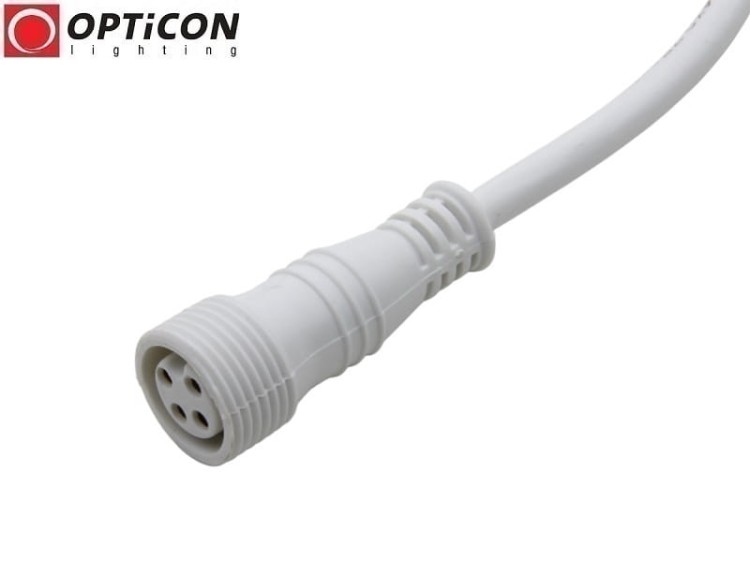

Moduł wyposażono w fabryczny przewód czterożyłowy o długości 100 cm, zakończony gniazdem żeńskim 4PIN.

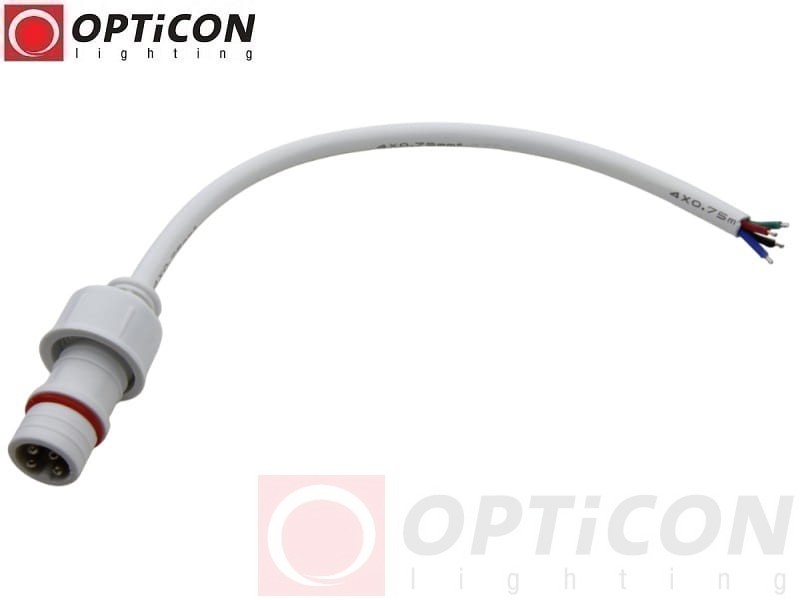

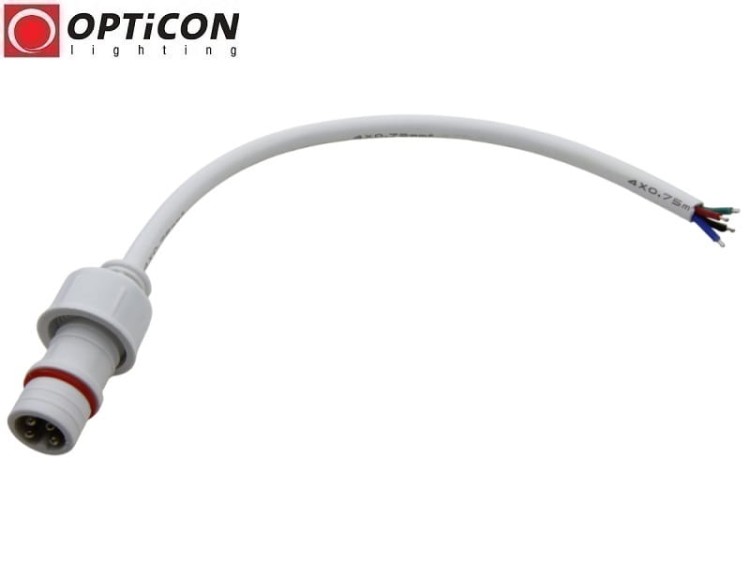

W zestawie znajduje się również przewód z wtyczką męską 4PIN o długości 15 cm.

Rozwiązanie to ułatwia podłączenie modułu do kompatybilnego sterownika RGB i odpowiednio przygotowanej instalacji.

Co oznacza złącze 4PIN RGB?

W typowej instalacji RGB cztery przewody służą do obsługi:

• wspólnego przewodu zasilającego,
• kanału czerwonego R,
• kanału zielonego G,
• kanału niebieskiego B.

Uwaga: przed podłączeniem należy sprawdzić oznaczenia przewodów i układ styków. Samo zastosowanie złącza 4PIN nie gwarantuje identycznego przyporządkowania pinów we wszystkich urządzeniach.

W instalacjach zewnętrznych należy dodatkowo zabezpieczyć połączenia przed wilgocią. Nie należy zakładać, że standardowe złącze 4PIN posiada taką samą klasę szczelności jak obudowa modułu.

Jak podłączyć moduł LED RGB Edgelight 12V?

Do prawidłowej pracy modułu zalecane jest zastosowanie:

1. Stabilizowanego zasilacza LED 12V DC o odpowiedniej mocy.
2. Sterownika RGB 12V DC obsługującego trzy kanały kolorów.
3. Modułu LED OPTICON RGB Edgelight podłączonego zgodnie z oznaczeniami przewodów.

Schemat połączenia:

Sieć 230V AC → zasilacz 12V DC → sterownik RGB → moduł LED OPTICON RGB Edgelight.

Sterownik RGB odpowiada za regulację jasności poszczególnych kanałów, dzięki czemu możliwe jest mieszanie kolorów i uzyskiwanie efektów świetlnych.

Ważne: modułu nie należy podłączać bezpośrednio do sieci 230V AC ani do napięcia 24V DC.

Jak dobrać zasilacz LED 12V DC do modułu RGB Edgelight 18W?

Maksymalna moc jednego modułu wynosi 18W, a deklarowany maksymalny pobór prądu 1,5A.

Wartości te dotyczą pracy z jednocześnie włączonymi kanałami RGB.

Przy doborze zasilacza należy uwzględnić łączną moc wszystkich modułów oraz odpowiedni zapas mocy.

Przykładowy dobór zasilacza

W większych instalacjach należy uwzględnić również spadki napięcia na przewodach oraz maksymalne obciążenie sterownika RGB.

Sprawdź zasilacze LED 12V DC dostępne w sklepie.

Jak dobrać sterownik RGB do modułu OPTICON Edgelight?

Moduł LED OPTICON RGB Edgelight wymaga sterownika przeznaczonego do trzykanałowego oświetlenia RGB 12V DC.

Przy wyborze sterownika należy zwrócić uwagę na:

• zgodność napięcia pracy z instalacją 12V DC,
• obsługę trzech kanałów RGB,
• zgodność sposobu sterowania i wspólnego przewodu,
• maksymalny prąd obciążenia każdego kanału,
• łączną moc podłączonych modułów,
• możliwość regulacji jasności i zmiany kolorów,
• wybrany sposób sterowania: pilot, przycisk lub aplikacja.

W przypadku instalacji składającej się z wielu modułów należy dobrać sterownik o odpowiedniej wydajności prądowej lub zastosować kompatybilne wzmacniacze RGB.

Zobacz sterowniki RGB do modułów LED.

Przykładowe zastosowania modułu LED OPTICON RGB Edgelight IP67

Reklama świetlna

• kasetony reklamowe RGB typu Edge Light,
• podświetlane szyldy,
• tablice reklamowe,
• litery przestrzenne,
• pylony reklamowe,
• zewnętrzne reklamy świetlne.

Oświetlenie sklepów i ekspozycji

• podświetlenie witryn sklepowych,
• ekspozytory reklamowe,
• gabloty i wystawy,
• oświetlenie produktów,
• dekoracyjne podświetlenie mebli,
• oświetlenie zabudów handlowych.

Oświetlenie architektoniczne

• podświetlenie ścian,
• oświetlenie elewacji,
• podświetlenie filarów i kolumn,
• oświetlenie wnęk sufitowych,
• oświetlenie za karniszami,
• dekoracyjne podświetlenie elementów architektonicznych.

Oświetlenie dekoracyjne i eventowe

• lokale gastronomiczne,
• kluby i dyskoteki,
• hotele,
• sale bankietowe,
• instalacje scenograficzne,
• wydarzenia i targi,
• dekoracyjne instalacje RGB.

W instalacjach samochodowych należy zapewnić odpowiednią stabilizację napięcia i zgodność z wymaganiami danego zastosowania. Moduł IP67 nie jest przeznaczony do ciągłego zanurzenia w wodzie, dlatego nie należy stosować go jako podwodnego oświetlenia akwarium.

Dane techniczne – moduł LED OPTICON RGB Edgelight 12V 18W IP67

Wymiary modułu LED OPTICON RGB Edgelight IP67

• Długość całkowita: 1006 mm.
• Szerokość: 27 mm.
• Wysokość: 19 mm.
• Sekcja cięcia: 165 mm.
• Długość przewodu modułu: 100 cm.
• Długość przewodu dodatkowego: 15 cm.

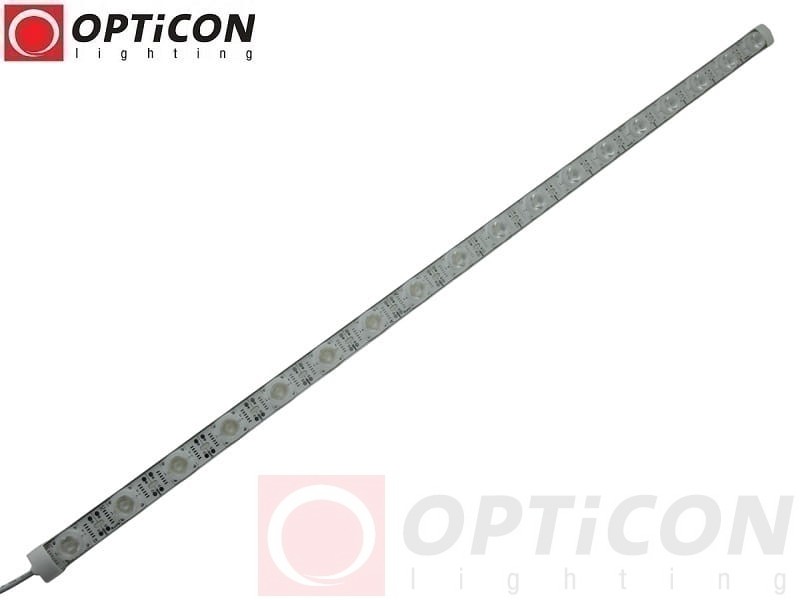

Zdjęcia modułu LED OPTICON RGB Edgelight 12V 18W IP67

FAQ – najczęściej zadawane pytania

Do czego służy moduł LED RGB Edgelight?

Moduł LED RGB Edgelight służy do wielokolorowego podświetlania powierzchni od krawędzi. Stosuje się go między innymi w kasetonach reklamowych, szyldach, ekspozytorach i oświetleniu architektonicznym.

Czym różni się moduł Edgelight od Backlight?

Moduł Edgelight posiada kierunkowe soczewki umożliwiające świecenie wzdłuż powierzchni. Moduły Backlight najczęściej montowane są za powierzchnią reklamową i świecą bezpośrednio w jej kierunku.

Czy moduł umożliwia zmianę kolorów?

Tak. Moduł wykorzystuje technologię RGB. Po zastosowaniu odpowiedniego sterownika można zmieniać kolory, regulować jasność oraz korzystać z efektów dynamicznych.

Czy moduł świeci na biało?

Tak. Jednoczesne włączenie kanałów czerwonego, zielonego i niebieskiego pozwala uzyskać światło zbliżone do białego. Nie jest to jednak odpowiednik dedykowanej białej diody LED.

Czy moduł LED RGB Edgelight jest wodoodporny?

Moduł posiada stopień ochrony IP67. Oznacza to ochronę przed pyłem oraz skutkami krótkotrwałego zanurzenia w wodzie w określonych warunkach. Nie jest przeznaczony do ciągłego zanurzenia.

Czy można stosować moduł na zewnątrz?

Tak. Hermetyczna konstrukcja IP67 pozwala na zastosowanie modułu w odpowiednio przygotowanych instalacjach zewnętrznych. Połączenia elektryczne muszą być właściwie zabezpieczone przed wilgocią.

Jakie napięcie zasilania jest wymagane?

Moduł wymaga stabilizowanego napięcia 12V DC.

Jaki sterownik jest odpowiedni?

Należy zastosować kompatybilny sterownik RGB 12V DC, obsługujący trzy kanały kolorów i odpowiednie obciążenie prądowe.

Czy moduł można skracać?

Tak. Moduł można skracać w wyznaczonych miejscach co 165 mm, czyli co trzy diody LED.

Czy po przecięciu moduł nadal ma IP67?

Nie należy zakładać zachowania fabrycznej szczelności po przecięciu. Miejsce cięcia oraz nowe połączenia elektryczne wymagają odpowiedniego uszczelnienia.

Jaka jest moc modułu?

Maksymalna moc modułu wynosi 18W, przy jednoczesnym włączeniu wszystkich kanałów RGB.

Jaki jest pobór prądu?

Deklarowany maksymalny pobór prądu wynosi 1,5A przy napięciu 12V DC.

Jaki zasilacz wybrać?

Dla jednego modułu 18W można zastosować stabilizowany zasilacz 12V DC o mocy około 25–30W lub większej, z odpowiednim zapasem mocy.

Jakie są wymiary modułu?

Moduł ma długość 1006 mm, szerokość 27 mm oraz wysokość 19 mm.

Dlaczego warto wybrać moduł LED OPTICON RGB Edgelight 12V 18W IP67?

Moduł LED OPTICON RGB Edgelight 12V 18W IP67 to profesjonalne rozwiązanie do instalacji wymagających wielokolorowego, kierunkowego oświetlenia LED.

Produkt powstał na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie oświetlenia LED, z uwzględnieniem potrzeb producentów reklam, instalatorów i projektantów oświetlenia.

Połączenie 18 diod EPISTAR SMD3030 RGB, soczewek 10×60°, hermetycznej konstrukcji IP67, możliwości cięcia co 165 mm oraz sterowania kolorami RGB sprawia, że moduł doskonale nadaje się do kasetonów reklamowych, szyldów, ekspozycji i dekoracyjnego oświetlenia architektonicznego.

Wybierz moduł LED OPTICON RGB Edgelight IP67, jeśli potrzebujesz wielokolorowego źródła światła 12V DC do profesjonalnych instalacji reklamowych i dekoracyjnych.

Produkty uzupełniające – sterowniki RGB i zasilacze LED 12V DC

Do prawidłowej pracy modułu LED OPTICON RGB Edgelight należy zastosować odpowiedni zasilacz 12V DC oraz kompatybilny sterownik RGB.

• Sterowniki LED RGB – regulacja kolorów, jasności i efektów świetlnych.
• Zasilacze LED 12V DC – stabilne zasilanie instalacji RGB.

Sterowniki LED RGB

Zasilacze LED 12V DC
