Konektor DC 5,5/2,1 mm męski z zaciskami śrubowymi – adapter zasilający LED 5A bez lutowania

Wtyk DC 5,5/2,1 mm męski z terminalem śrubowym – szybkie podłączenie przewodów

Konektor DC 5,5/2,1 mm męski z zaciskami śrubowymi 5A to praktyczny adapter zasilający przeznaczony do szybkiego i wygodnego podłączania przewodów elektrycznych do urządzeń wyposażonych w kompatybilne gniazdo DC 5,5/2,1 mm żeńskie. Produkt doskonale sprawdza się podczas montażu, modernizacji oraz serwisowania instalacji oświetlenia LED.

Adapter wyposażony jest w wtyk męski DC 5,5/2,1 mm z jednej strony oraz dwa zaciski śrubowe z drugiej. Dzięki takiej konstrukcji umożliwia wykonanie połączenia elektrycznego bez konieczności lutowania przewodów czy samodzielnego montowania wtyku DC.

Złącze DC z terminalem śrubowym pozwala podłączyć dwa przewody zasilające, zachowując odpowiednią polaryzację. Wystarczy przygotować końcówki przewodów, umieścić je w zaciskach i dokręcić śruby, aby uzyskać stabilne połączenie.

Produkt może być wykorzystywany w odpowiednio dobranych instalacjach LED 12V DC i 24V DC, do podłączania kompatybilnych sterowników LED, urządzeń elektronicznych oraz innych odbiorników wymagających zasilania napięciem stałym.

Deklarowany maksymalny prąd konektora wynosi 5 A. Adapter posiada czarną obudowę wykonaną z tworzywa sztucznego, która zapewnia wygodną obsługę i estetyczne wykończenie połączenia.

Najważniejsze: jest to wtyk DC męski 5,5/2,1 mm z dwoma zaciskami śrubowymi. Produkt nie posiada przewodu w zestawie i nie jest złączką zaciskową montowaną bezpośrednio na taśmie LED.

Najważniejsze zalety konektora DC 5,5/2,1 mm z zaciskami śrubowymi

• Wtyk DC 5,5/2,1 mm męski – popularny standard złączy zasilających.
• Dwa zaciski śrubowe – umożliwiają podłączenie dwóch przewodów.
• Montaż bez lutowania – nie wymaga używania lutownicy.
• Deklarowany maksymalny prąd 5 A – parametr podany w specyfikacji produktu.
• Możliwość zastosowania w instalacjach LED 12V i 24V DC – przy zachowaniu zgodności parametrów elektrycznych.
• Szybkie podłączanie przewodów – wygodne rozwiązanie podczas montażu i serwisowania.
• Rozłączne połączenie DC – ułatwia odłączanie urządzeń.
• Brak konieczności montowania osobnego wtyku – adapter jest gotowy do podłączenia przewodów.
• Kompaktowa konstrukcja – przydatna w instalacjach oświetleniowych.
• Czarna obudowa – estetyczne wykończenie.
• Uniwersalne zastosowanie – oświetlenie LED i kompatybilne urządzenia zasilane napięciem stałym.

Dlaczego warto wybrać konektor DC z zaciskami śrubowymi?

Tradycyjne przygotowanie przewodu zakończonego wtykiem DC może wymagać lutowania, izolowania połączeń oraz stosowania dodatkowych narzędzi. Adapter DC 5,5/2,1 mm z terminalem śrubowym pozwala uprościć ten proces.

Zaciski śrubowe umożliwiają mechaniczne zamocowanie przewodów bez konieczności lutowania. Takie rozwiązanie jest szczególnie przydatne podczas wykonywania instalacji LED, testowania urządzeń oraz napraw przewodów zasilających.

Najważniejsze korzyści z montażu bez lutowania

• krótszy czas przygotowania połączenia;
• brak konieczności używania lutownicy;
• łatwiejsza wymiana przewodów;
• możliwość ponownego wykorzystania adaptera;
• wygodniejszy serwis instalacji;
• prosty montaż w miejscach o ograniczonym dostępie.

Ważne: Zaciski należy dokręcić odpowiednio do zastosowanych przewodów. Połączenie powinno być stabilne, a odsłonięte końcówki żył nie mogą powodować zwarcia.

Wtyk DC 5,5/2,1 mm – popularny standard zasilania

Oznaczenie DC 5,5/2,1 mm określa wymiary cylindrycznego złącza zasilającego:

• 5,5 mm – nominalna średnica zewnętrzna wtyku.
• 2,1 mm – nominalna średnica wewnętrznego otworu wtyku.

Oferowany konektor posiada wtyk męski DC 5,5/2,1 mm, który przeznaczony jest do współpracy z odpowiednim gniazdem żeńskim DC 5,5/2,1 mm.

Złącza tego typu są często spotykane w sterownikach LED, modułach elektronicznych i innych urządzeniach zasilanych napięciem stałym.

Uwaga: Przed zakupem należy sprawdzić wymiary gniazda urządzenia. Złącza DC 5,5/2,1 mm i 5,5/2,5 mm nie powinny być traktowane jako zamienne bez potwierdzenia kompatybilności.

Adapter DC 5A do instalacji LED 12V i 24V

Konektor DC męski z zaciskami śrubowymi może być stosowany w odpowiednio dobranych instalacjach zasilanych napięciem stałym, w tym w systemach oświetlenia LED 12V i 24V.

Przykładowe zastosowania:

• przygotowanie przyłącza zasilającego do sterownika LED 12V DC;
• przygotowanie przyłącza zasilającego do sterownika LED 24V DC;
• podłączenie przewodów do urządzenia z gniazdem DC 5,5/2,1 mm;
• wykonanie rozłącznego połączenia zasilającego;
• naprawa uszkodzonego zakończenia przewodu DC;
• modernizacja instalacji oświetlenia LED.

Ważne: Konektor jest pasywnym elementem połączeniowym. Nie zmienia napięcia, nie ogranicza prądu i nie pełni funkcji zasilacza. Należy stosować go wyłącznie w instalacjach zgodnych z parametrami podłączonych urządzeń.

Konektor DC do taśm LED jednokolorowych, RGB i RGBW

Adapter może znaleźć zastosowanie w instalacjach z różnymi rodzajami oświetlenia LED. Należy jednak pamiętać, że posiada dwa zaciski elektryczne, dlatego służy do wykonania dwutorowego połączenia zasilającego.

Taśmy LED jednokolorowe

W instalacjach jednokolorowych adapter może służyć do przygotowania połączenia zasilającego z kompatybilnym urządzeniem lub elementem instalacji wyposażonym w gniazdo DC.

Taśmy LED RGB

W systemach RGB konektor może służyć do doprowadzenia zasilania do kompatybilnego sterownika RGB. Nie zastępuje jednak czteropinowego połączenia sterownika z analogową taśmą RGB.

Taśmy LED RGBW

W systemach RGBW adapter może być stosowany do zasilania odpowiedniego sterownika RGBW. Nie zastępuje pięciopinowego połączenia sterownika z analogową taśmą RGBW.

Podsumowanie: Konektor DC 5,5/2,1 mm z zaciskami śrubowymi służy do połączeń zasilających. Nie jest sterownikiem ani adapterem rozdzielającym sygnały kolorów RGB lub RGBW.

Gdzie stosuje się konektor DC męski z zaciskami śrubowymi?

• Oświetlenie mebli kuchennych – przygotowanie przyłączy do sterowników LED.
• Podświetlenie szaf i garderób – wygodne połączenia zasilające.
• Oświetlenie półek i regałów – podłączanie kompatybilnych urządzeń.
• Sufity podwieszane – montaż i serwis elementów instalacji LED.
• Witryny sklepowe – przygotowanie przyłączy oświetlenia ekspozycyjnego.
• Gabloty i ekspozycje – rozłączne połączenia zasilające.
• Oświetlenie dekoracyjne – instalacje LED 12V i 24V DC.
• Serwis elektroniki – wymiana i naprawa zakończeń przewodów.
• Testowanie urządzeń – przygotowanie połączeń zasilających z odpowiednim gniazdem DC.
• Modernizacja instalacji – montaż nowych przyłączy bez lutowania wtyku.

Jak podłączyć konektor DC 5,5/2,1 mm męski z zaciskami śrubowymi?

1. Odłącz zasilanie. Przed rozpoczęciem montażu upewnij się, że instalacja nie znajduje się pod napięciem.
2. Sprawdź kompatybilność. Urządzenie powinno posiadać odpowiednie gniazdo żeńskie DC 5,5/2,1 mm.
3. Zweryfikuj napięcie. Sprawdź wymagania odbiornika i parametry zasilacza.
4. Ustal polaryzację. Sprawdź oznaczenia zacisków adaptera oraz przyporządkowanie biegunów we wtyku.
5. Przygotuj przewody. Usuń odpowiednią długość izolacji z końcówek dwóch przewodów.
6. Poluzuj śruby zaciskowe. Przygotuj terminal do umieszczenia przewodów.
7. Wprowadź przewody do zacisków. Zachowaj właściwą polaryzację.
8. Dokręć śruby. Upewnij się, że przewody są stabilnie zamocowane.
9. Sprawdź połączenie. Skontroluj, czy nie występują odsłonięte żyły mogące spowodować zwarcie.
10. Podłącz wtyk DC. Umieść konektor w kompatybilnym gnieździe urządzenia.
11. Włącz zasilanie. Sprawdź prawidłowe działanie instalacji.

Uwaga dotycząca polaryzacji: W wielu urządzeniach DC dodatni biegun znajduje się na wewnętrznym styku złącza, ale nie jest to reguła uniwersalna. Przed podłączeniem należy zweryfikować oznaczenia zacisków i wymagania podłączanego urządzenia.

Uwaga dotycząca bezpieczeństwa: Produkt przeznaczony jest do odpowiednich połączeń zasilania DC. Nie należy podłączać go bezpośrednio do sieci 230V AC.

Na co zwrócić uwagę podczas montażu zacisków śrubowych?

• Stosuj przewody o rozmiarze odpowiednim do zacisków adaptera.
• Nie umieszczaj izolacji przewodu w miejscu przeznaczonym do kontaktu elektrycznego.
• Nie pozostawiaj odsłoniętych końcówek przewodów poza zaciskami.
• Zachowaj prawidłową polaryzację.
• Sprawdź stabilność połączenia po dokręceniu śrub.
• Nie przekraczaj dopuszczalnych parametrów elektrycznych adaptera i przewodów.
• Zabezpiecz instalację przed przypadkowym wyrwaniem przewodów.
• Nie wykonuj prac montażowych przy włączonym zasilaniu.

Dane techniczne – konektor DC 5,5/2,1 mm męski z zaciskami śrubowymi 5A

Najczęściej zadawane pytania – FAQ

Czy konektor posiada wtyk męski czy gniazdo żeńskie?

Produkt posiada wtyk męski DC 5,5/2,1 mm oraz dwa zaciski śrubowe do podłączenia przewodów.

Czy montaż wymaga lutowania?

Nie. Przewody mocuje się za pomocą dwóch zacisków śrubowych. Nie ma konieczności lutowania wtyku DC.

Ile przewodów można podłączyć?

Adapter posiada dwa zaciski przeznaczone do wykonania dwutorowego połączenia zasilającego DC.

Jaki jest maksymalny prąd konektora?

Według specyfikacji produktu deklarowany maksymalny prąd wynosi 5 A. Dopuszczalne obciążenie całego połączenia zależy również od zastosowanych przewodów i warunków montażu.

Czy konektor można stosować w instalacjach LED 12V?

Tak, pod warunkiem zgodności parametrów elektrycznych i prawidłowego podłączenia.

Czy konektor można stosować w instalacjach LED 24V?

Tak, jeżeli parametry elektryczne adaptera i pozostałych elementów są odpowiednie dla danej instalacji.

Czy konektor pasuje do gniazda DC 5,5/2,1 mm?

Tak. Wtyk przeznaczony jest do współpracy z kompatybilnym gniazdem żeńskim DC 5,5/2,1 mm.

Czy konektor pasuje do gniazda DC 5,5/2,5 mm?

Nie należy zakładać zgodności tych złączy bez sprawdzenia wymiarów i parametrów połączenia.

Czy adapter można stosować do taśm LED RGB?

Tak, do przygotowania zasilania kompatybilnego sterownika RGB. Adapter nie zastępuje jednak czteropinowego złącza sterującego analogową taśmą RGB.

Czy adapter można stosować do taśm LED RGBW?

Tak, do przygotowania zasilania odpowiedniego sterownika RGBW. Adapter nie zastępuje pięciopinowego połączenia sterownika z analogową taśmą RGBW.

Czy konektor można zamontować bezpośrednio na taśmie LED?

Nie. Jest to adapter zasilający z zaciskami do przewodów, a nie szybkozłączka zaciskowa do taśmy LED.

Czy przewody są dołączone do zestawu?

Nie. Produkt obejmuje sam konektor DC z zaciskami śrubowymi. Przewody należy dobrać osobno.

Czy konektor zmienia napięcie?

Nie. Jest to pasywny element połączeniowy, który nie stabilizuje ani nie przetwarza napięcia.

Czy konektor można podłączyć bezpośrednio do sieci 230V?

Nie. Produkt przeznaczony jest do odpowiednich instalacji zasilania DC, a nie do bezpośredniego podłączenia do sieci 230V AC.

Zawartość zestawu

• 1 × konektor DC 5,5/2,1 mm męski z dwoma zaciskami śrubowymi, czarny, 5A.

Przewody, zasilacz, sterownik LED, taśma LED oraz pozostałe akcesoria nie stanowią części zestawu.

Konektor DC 5,5/2,1 mm męski z zaciskami – wygodny montaż bez lutowania

Konektor DC 5,5/2,1 mm męski z zaciskami śrubowymi to praktyczne rozwiązanie dla osób wykonujących i serwisujących instalacje oświetlenia LED.

Połączenie standardowego wtyku DC 5,5/2,1 mm, dwóch zacisków śrubowych i czarnej obudowy pozwala przygotować wygodne przyłącze zasilające bez konieczności lutowania wtyku.

Wybierz konektor DC męski 5,5/2,1 mm z terminalem śrubowym 5A, jeśli potrzebujesz szybkiego i wygodnego sposobu podłączenia przewodów do kompatybilnego urządzenia z gniazdem DC.

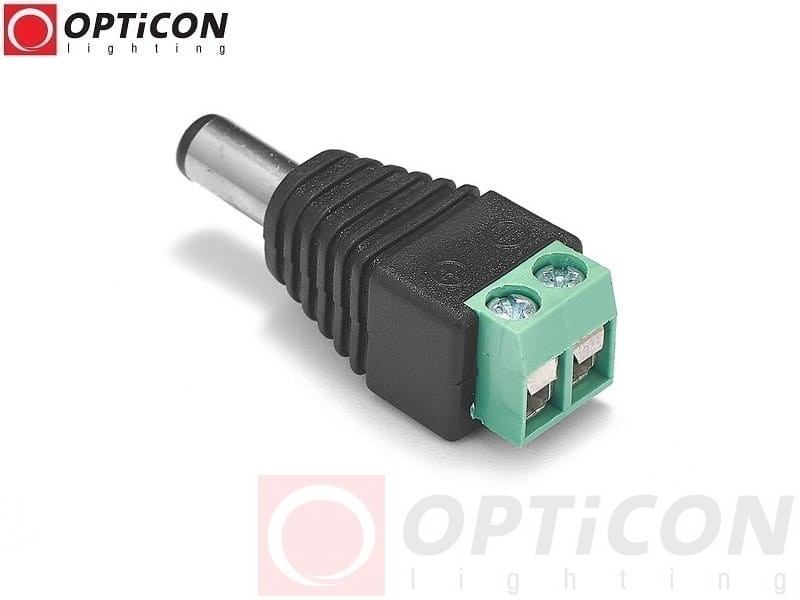

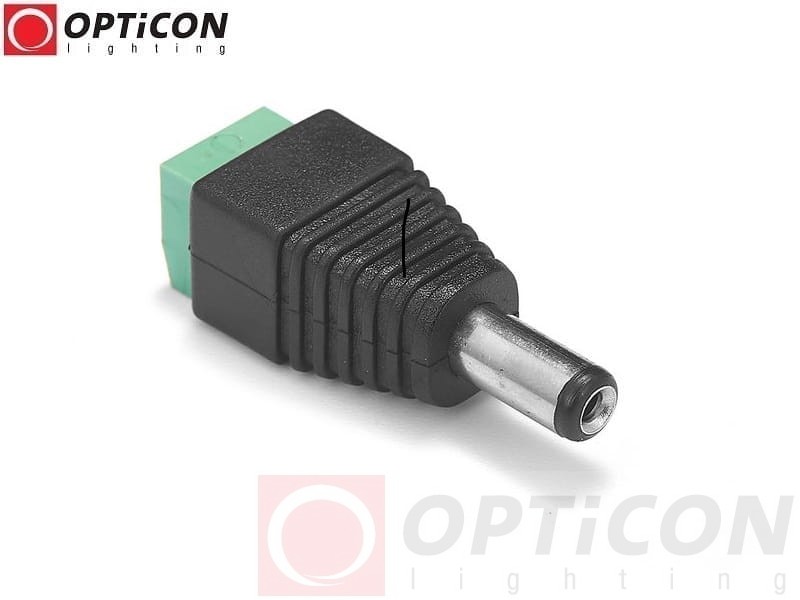

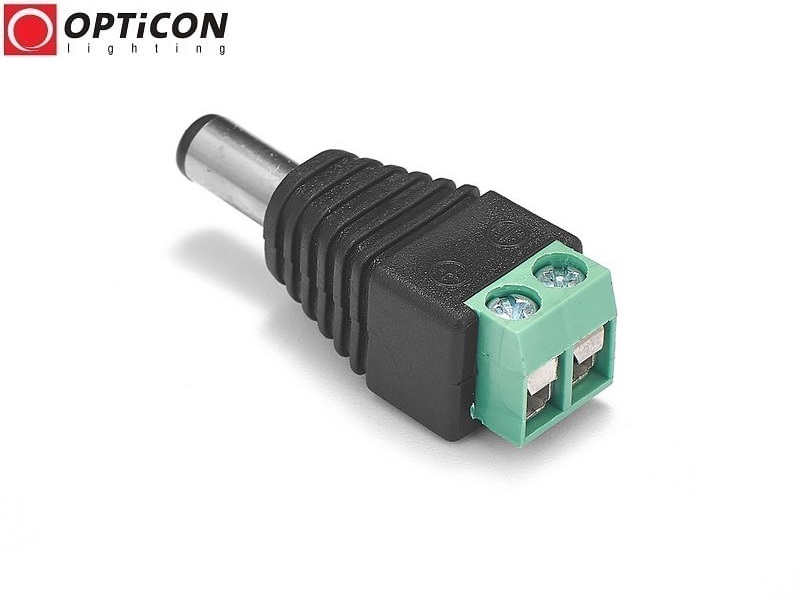

Zdjęcia produktu – konektor DC 5,5/2,1 mm męski z zaciskami śrubowymi
