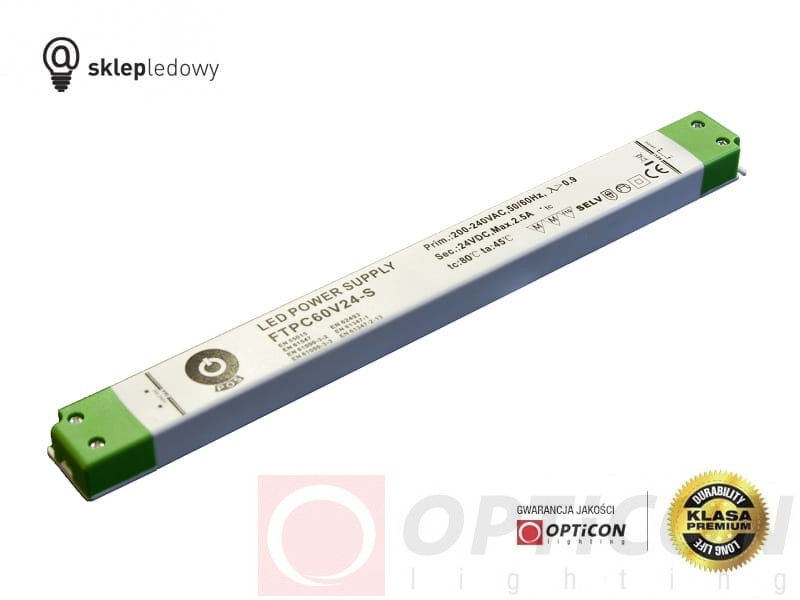

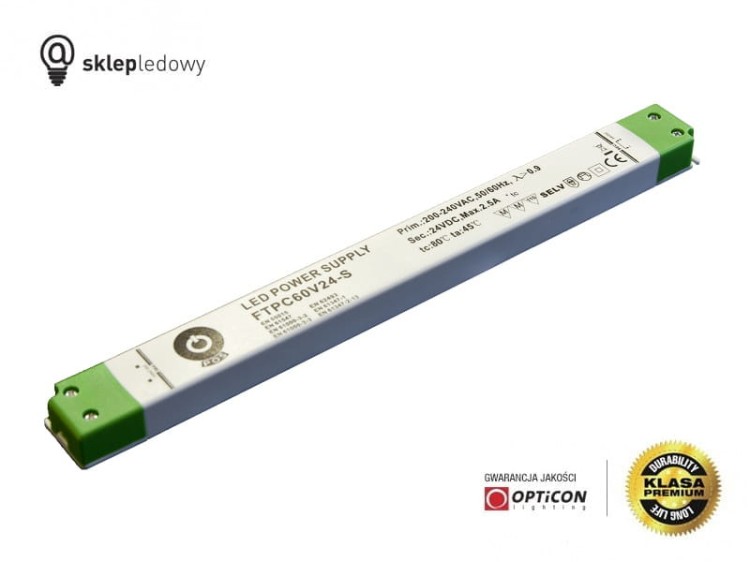

Zasilacz LED POS Power FTPC-60-24V-S2 24V 60W 2,5A IP20 Ultra Slim PFC

Ultra płaski zasilacz LED 24V 60W z PFC – tylko 17 mm wysokości

POS Power FTPC-60-24V-S2 to profesjonalny stabilizowany zasilacz impulsowy LED 24V DC o mocy 60W i maksymalnym prądzie wyjściowym 2,5A. Urządzenie przeznaczone jest do zasilania taśm LED 24V, modułów LED, sterowników oświetlenia oraz innych odbiorników wymagających stabilnego napięcia stałego.

Największą zaletą modelu FTPC-60-24V-S2 jest ultra płaska konstrukcja o wysokości zaledwie 17 mm. Dzięki wymiarom 305 × 30 × 17 mm zasilacz sprawdza się w miejscach, w których tradycyjne zasilacze są zbyt duże. To praktyczne rozwiązanie do zabudów meblowych, sufitów podwieszanych, oświetlenia dekoracyjnego i instalacji reklamowych.

Urządzenie wyposażono w układ PFC (Power Factor Correction), którego zadaniem jest poprawa współczynnika mocy oraz parametrów poboru prądu z sieci elektrycznej. Rozwiązanie to ma szczególne znaczenie w rozbudowanych instalacjach, w których pracuje wiele zasilaczy LED.

Zasilacz wykorzystuje technologię Constant Voltage (CV), zapewniając stabilizowane napięcie wyjściowe 24V DC. Dodatkowe zalety to pasywne chłodzenie bez wentylatora, wygodne zaciski śrubowe oraz zakres napięcia wejściowego 198–264V AC.

Najważniejsze zalety zasilacza POS Power FTPC-60-24V-S2

• Stabilizowane napięcie wyjściowe 24V DC – do kompatybilnych instalacji LED.
• Moc znamionowa 60W – do oświetlenia meblowego, dekoracyjnego i reklamowego.
• Maksymalny prąd wyjściowy 2,5A – odpowiedni do odbiorników 24V o właściwie dobranym poborze prądu.
• Układ PFC – korekcja współczynnika mocy.
• Ultra płaska obudowa – wysokość zaledwie 17 mm.
• Wymiary 305 × 30 × 17 mm – do montażu w ograniczonej przestrzeni.
• Technologia Constant Voltage (CV) – stabilizacja napięcia wyjściowego.
• Napięcie wejściowe 198–264V AC.
• Zaciski śrubowe – wygodne podłączenie przewodów.
• Chłodzenie pasywne – praca bez wentylatora.
• Obudowa z tworzywa sztucznego – smukła konstrukcja.
• Stopień ochrony IP20 – do suchych pomieszczeń.
• Temperatura pracy od -20°C do +45°C.
• 24 miesiące gwarancji.

Ultra Slim – zasilacz LED 24V o wysokości tylko 17 mm

Zasilacz LED POS Power FTPC-60-24V-S2 wyróżnia się wyjątkowo smukłą obudową, zaprojektowaną z myślą o instalacjach z ograniczoną przestrzenią montażową.

Wymiary urządzenia:

• Długość: 305 mm.
• Szerokość: 30 mm.
• Wysokość: 17 mm.

Dzięki niewielkiej wysokości zasilacz można wykorzystać w odpowiednio przygotowanych wnękach technicznych, zabudowach meblowych, przestrzeniach nad sufitami podwieszanymi oraz elementach oświetlenia architektonicznego.

Płaski zasilacz LED 24V 60W jest szczególnie przydatny podczas projektowania instalacji, w których urządzenia zasilające powinny pozostać niewidoczne.

Podczas montażu należy zachować wymagane odstępy oraz zapewnić odpowiednią wentylację i możliwość odprowadzania ciepła.

Układ PFC – korekcja współczynnika mocy

Model FTPC-60-24V-S2 wyposażono w układ PFC (Power Factor Correction), czyli korekcję współczynnika mocy.

W zasilaczach impulsowych przebieg prądu pobieranego z sieci może odbiegać od przebiegu sinusoidalnego. Powoduje to powstawanie harmonicznych prądu i może pogarszać współczynnik mocy urządzenia.

Zadaniem układu PFC jest poprawa współczynnika mocy i parametrów poboru prądu z sieci elektrycznej.

Dlaczego warto wybrać zasilacz LED z PFC?

• Poprawa współczynnika mocy – korzystniejsza relacja mocy czynnej do mocy pozornej.
• Poprawa parametrów poboru prądu – w zakresie wynikającym z konstrukcji zastosowanego układu PFC.
• Korzyści w rozbudowanych instalacjach – szczególnie tam, gdzie pracuje wiele zasilaczy impulsowych.
• Lepsza kontrola parametrów elektrycznych instalacji – istotna w zastosowaniach profesjonalnych.

Ważne: Układ PFC nie oznacza całkowitego wyeliminowania mocy biernej ani wszystkich harmonicznych. Rzeczywisty efekt zależy od konstrukcji zasilacza, obciążenia i warunków pracy.

PFC a moc bierna – dlaczego ma to znaczenie?

W instalacjach elektrycznych oprócz mocy czynnej, wykorzystywanej przez urządzenia, występują również zjawiska związane z mocą bierną oraz odkształceniem prądu.

Współczynnik mocy określa stosunek mocy czynnej do mocy pozornej. W przypadku urządzeń elektronicznych wpływ na jego wartość może mieć zarówno przesunięcie fazowe, jak i odkształcenie przebiegu prądu.

Układ PFC poprawia współczynnik mocy zasilacza, ograniczając niekorzystne parametry poboru prądu w zakresie zależnym od zastosowanego rozwiązania.

Ma to znaczenie szczególnie w większych instalacjach oświetlenia LED, gdzie jednocześnie pracuje wiele zasilaczy i innych odbiorników elektronicznych.

Moc bierna a rachunki za energię elektryczną w firmach

W przedsiębiorstwach energia bierna może wpływać na wysokość rachunków za energię elektryczną. W określonych warunkach rozliczeniowych firmy mogą ponosić dodatkowe opłaty za przekroczenie dopuszczalnych parametrów energii biernej.

Dotyczy to między innymi wybranych instalacji przemysłowych, handlowych, magazynowych i usługowych.

Dlatego podczas projektowania profesjonalnych systemów oświetleniowych warto zwracać uwagę nie tylko na moc zasilaczy, ale również na ich współczynnik mocy oraz obecność układu PFC.

Wybór urządzeń z odpowiednią korekcją współczynnika mocy może stanowić jeden z elementów poprawy parametrów elektrycznych całej instalacji.

Uwaga: Sam zasilacz z PFC nie gwarantuje zmniejszenia rachunków ani wyeliminowania opłat za energię bierną. Zależy to od charakterystyki całej instalacji, warunków umowy i sposobu rozliczania energii.

Stabilizowane napięcie 24V DC – technologia Constant Voltage (CV)

POS Power FTPC-60-24V-S2 jest zasilaczem stałonapięciowym typu Constant Voltage (CV).

Jego zadaniem jest utrzymywanie stabilizowanego napięcia wyjściowego 24V DC w dopuszczalnym zakresie warunków pracy.

Prąd pobierany z zasilacza zależy od podłączonego obciążenia i może wynosić od 0 do 2,5A.

Zasilacz może współpracować z:

• Taśmami LED 24V.
• Modułami LED 24V.
• Kompatybilnymi oprawami LED 24V.
• Sterownikami i kontrolerami LED 24V.
• Innymi urządzeniami wymagającymi stabilizowanego napięcia 24V DC.

Ważne: Model FTPC-60-24V-S2 jest zasilaczem stałonapięciowym. Nie należy stosować go zamiast zasilacza stałoprądowego Constant Current (CC), jeżeli podłączone źródło LED wymaga stabilizacji prądu.

Moc 60W i prąd 2,5A – jak dobrać obciążenie?

Zasilacz oferuje napięcie wyjściowe 24V DC oraz maksymalny prąd 2,5A.

Moc wynikająca z parametrów elektrycznych wynosi:

24V × 2,5A = 60W.

Łączny pobór mocy podłączonych urządzeń nie powinien przekraczać 60W, a maksymalny prąd wyjściowy nie powinien przekraczać 2,5A.

W instalacjach LED często stosuje się zapas mocy wynoszący około 15–20%, aby ograniczyć długotrwałą pracę zasilacza przy maksymalnym obciążeniu.

Przykład doboru zasilacza do taśmy LED 24V

Jeżeli instalacja wykorzystuje 5 metrów taśmy LED 24V o mocy 9,6W/m, jej nominalny pobór mocy wynosi:

5 m × 9,6W/m = 48W.

Przy zasilaczu o mocy 60W pozostaje 12W zapasu mocy, czyli 20% jego mocy znamionowej.

Model FTPC-60-24V-S2 może zasilać taką instalację, pod warunkiem prawidłowego wykonania połączeń i zachowania dopuszczalnych parametrów pracy.

Orientacyjne długości taśm LED przy obciążeniu do 48W

Wskazówka: Tabela przedstawia orientacyjny bilans mocy przy obciążeniu do 48W, czyli 80% mocy znamionowej zasilacza. Podane długości dotyczą sumarycznej długości taśmy LED, a nie maksymalnej długości pojedynczego odcinka.

W przypadku dłuższych instalacji należy uwzględnić spadki napięcia, odpowiedni przekrój przewodów oraz sposób rozprowadzenia zasilania.

Zaciski śrubowe – wygodne podłączenie przewodów

Zasilacz POS Power FTPC-60-24V-S2 wyposażono w zaciski śrubowe, które umożliwiają podłączenie przewodów zasilających oraz przewodów prowadzących do instalacji LED.

Rozwiązanie to jest praktyczne podczas wykonywania stałych instalacji oświetleniowych.

Podczas montażu należy zachować właściwą polaryzację wyjścia 24V DC, stosować przewody o odpowiednim przekroju i przestrzegać instrukcji producenta.

Pasywne chłodzenie – praca bez wentylatora

Model FTPC-60-24V-S2 wykorzystuje chłodzenie pasywne, czyli odprowadzanie ciepła bez zastosowania wentylatora.

Brak wentylatora oznacza brak hałasu związanego z jego pracą. To zaleta w instalacjach meblowych, mieszkalnych i biurowych.

Podczas montażu należy zapewnić odpowiednią cyrkulację powietrza i unikać umieszczania zasilacza w sposób powodujący nadmierne nagrzewanie.

Stopień ochrony IP20 – do suchych pomieszczeń

Zasilacz posiada stopień ochrony IP20, dlatego przeznaczony jest do stosowania w suchych pomieszczeniach.

Stopień IP20 oznacza ochronę przed dostępem palcem do niebezpiecznych części, ale nie zapewnia ochrony przed wnikaniem wody.

Urządzenia nie należy montować bez odpowiedniej dodatkowej ochrony w miejscach narażonych na deszcz, zachlapanie lub nadmierną wilgoć.

Gdzie stosuje się zasilacz POS Power FTPC-60-24V-S2?

Ultra płaski zasilacz LED 24V 60W z PFC znajduje zastosowanie w wielu instalacjach oświetleniowych, szczególnie tam, gdzie dostępna przestrzeń montażowa jest ograniczona.

• Taśmy LED 24V – oświetlenie dekoracyjne i użytkowe.
• Moduły LED 24V – podświetlenie reklam i elementów ekspozycyjnych.
• Oświetlenie kuchenne – podświetlenie szafek i blatów.
• Oświetlenie meblowe – półki, regały, garderoby i zabudowy.
• Profile aluminiowe LED – instalacje z taśmami LED 24V.
• Witryny sklepowe – oświetlenie ekspozycji handlowych.
• Oświetlenie dekoracyjne – wnęki, półki i elementy wystroju.
• Sufity podwieszane – instalacje w odpowiednio przygotowanych przestrzeniach technicznych.
• Kasetony reklamowe – kompatybilne moduły LED 24V.
• Instalacje komercyjne – systemy oświetlenia w biurach, sklepach i lokalach usługowych.

Dane techniczne – POS Power FTPC-60-24V-S2

Najczęściej zadawane pytania – FAQ

Czy zasilacz FTPC-60-24V-S2 nadaje się do taśm LED 24V?

Tak. Jest przeznaczony do zasilania kompatybilnych taśm LED 24V, pod warunkiem prawidłowego doboru mocy i sposobu podłączenia.

Jaką moc ma zasilacz POS Power FTPC-60-24V-S2?

Moc znamionowa wynosi 60W, a maksymalny prąd wyjściowy to 2,5A.

Czy zasilacz posiada układ PFC?

Tak. Model FTPC-60-24V-S2 wyposażono w układ korekcji współczynnika mocy PFC.

Co daje układ PFC w zasilaczu LED?

Układ PFC poprawia współczynnik mocy i parametry poboru prądu z sieci elektrycznej. Jest to szczególnie istotne w większych instalacjach wykorzystujących wiele zasilaczy.

Czy PFC może obniżyć opłaty za energię bierną?

W niektórych instalacjach poprawa parametrów elektrycznych może mieć znaczenie dla rozliczeń energii biernej. Nie oznacza to jednak, że pojedynczy zasilacz z PFC automatycznie obniży rachunki za energię.

Jaką wysokość ma zasilacz?

Wysokość obudowy wynosi zaledwie 17 mm, a pełne wymiary urządzenia to 305 × 30 × 17 mm.

Czy zasilacz posiada wentylator?

Nie. Model wykorzystuje chłodzenie pasywne, dzięki czemu nie generuje hałasu związanego z pracą wentylatora.

Czy zasilacz można stosować na zewnątrz?

Nie bez odpowiedniej dodatkowej ochrony. Stopień IP20 nie zapewnia odporności na wodę.

Czy można podłączyć do niego taśmę LED 12V?

Nie. Zasilacz dostarcza napięcie 24V DC i nie nadaje się do bezpośredniego zasilania taśm LED 12V.

POS Power FTPC-60-24V-S2 – płaski zasilacz LED 24V 60W z PFC

Zasilacz LED POS Power FTPC-60-24V-S2 24V DC 60W 2,5A IP20 to praktyczne rozwiązanie do instalacji wymagających stabilizowanego napięcia 24V oraz niewielkiej wysokości obudowy.

Połączenie ultra płaskiej konstrukcji o wysokości 17 mm, układu PFC, pasywnego chłodzenia i zacisków śrubowych sprawia, że model sprawdza się w oświetleniu meblowym, dekoracyjnym, reklamowym oraz innych instalacjach LED 24V wewnątrz budynków.
