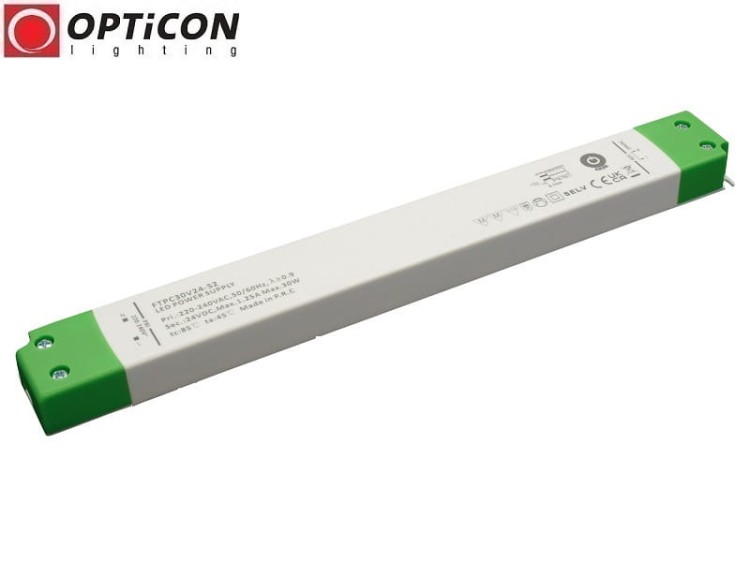

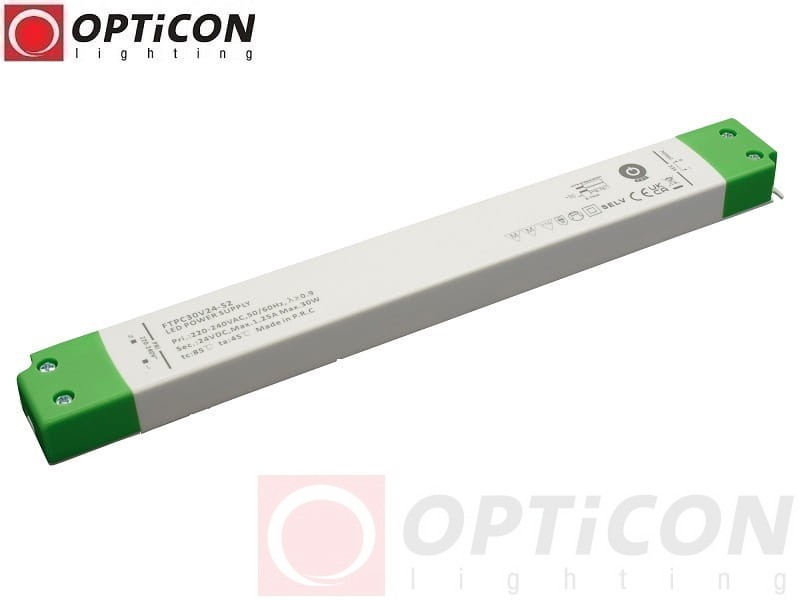

Zasilacz LED POS Power FTPC-30-24-S2 24V 30W 1,25A IP20 Ultra Slim z PFC

Ultra płaski zasilacz LED 24V 30W z filtrem PFC – tylko 16 mm wysokości

POS Power FTPC-30-24-S2 to nowoczesny, stabilizowany zasilacz impulsowy LED 24V DC o mocy 30W i maksymalnym prądzie wyjściowym 1,25A. Urządzenie zostało zaprojektowane do zasilania taśm LED 24V, modułów LED, oświetlenia meblowego, dekoracyjnego oraz innych odbiorników wymagających stabilnego napięcia stałego.

Najważniejszą zaletą modelu FTPC-30-24-S2 jest ultra płaska konstrukcja Ultra Slim o wysokości zaledwie 16 mm. Dzięki wymiarom 251 × 30 × 16 mm zasilacz doskonale sprawdza się w miejscach o ograniczonej przestrzeni montażowej, takich jak zabudowy meblowe, wnęki techniczne, sufity podwieszane czy elementy reklamowe.

Dodatkowym atutem urządzenia jest wbudowany układ PFC (Power Factor Correction), którego zadaniem jest poprawa współczynnika mocy i parametrów poboru prądu z sieci elektrycznej. To szczególnie istotne w profesjonalnych instalacjach, w których pracuje wiele zasilaczy LED.

Zasilacz wykorzystuje technologię Constant Voltage (CV), oferuje zakres napięcia wejściowego 198–264V AC oraz został wyposażony w zaciski śrubowe ułatwiające podłączenie przewodów.

Najważniejsze zalety zasilacza POS Power FTPC-30-24-S2

• Stabilizowane napięcie 24V DC – do kompatybilnych taśm LED i modułów LED.
• Moc znamionowa 30W – odpowiednia do niewielkich instalacji oświetleniowych.
• Maksymalny prąd wyjściowy 1,25A – stabilne zasilanie odbiorników 24V.
• Układ PFC – korekcja współczynnika mocy.
• Ultra płaska obudowa – wysokość wynosząca zaledwie 16 mm.
• Wymiary 251 × 30 × 16 mm – do montażu w ograniczonej przestrzeni.
• Technologia Constant Voltage (CV) – stabilizacja napięcia wyjściowego.
• Zakres napięcia wejściowego 198–264V AC – do odpowiednich instalacji sieciowych.
• Zaciski śrubowe – wygodne podłączenie przewodów.
• Obudowa z tworzywa sztucznego – lekka i smukła konstrukcja.
• Stopień ochrony IP20 – do suchych pomieszczeń.
• Temperatura pracy od -20°C do +45°C.
• 24 miesiące gwarancji.

Ultra Slim – zasilacz LED o wysokości tylko 16 mm

Zasilacz POS Power FTPC-30-24-S2 wyróżnia się wyjątkowo smukłą konstrukcją. Jego obudowa ma zaledwie 16 mm wysokości, dzięki czemu można zastosować go w miejscach, w których tradycyjne zasilacze impulsowe są zbyt wysokie.

Wymiary urządzenia:

• Długość: 251 mm.
• Szerokość: 30 mm.
• Wysokość: 16 mm.

Podłużna i wąska obudowa sprawdza się w instalacjach wymagających dyskretnego umieszczenia zasilacza, między innymi w zabudowach meblowych, podświetleniu półek, sufitach podwieszanych oraz systemach oświetlenia dekoracyjnego.

Zasilacz LED Ultra Slim 24V 30W to praktyczny wybór wszędzie tam, gdzie liczy się każdy milimetr dostępnej przestrzeni montażowej.

Podczas montażu należy zapewnić odpowiednie odprowadzanie ciepła oraz przestrzegać zaleceń producenta dotyczących zabudowy urządzenia.

Układ PFC – korekcja współczynnika mocy

Model POS Power FTPC-30-24-S2 wyposażono w układ PFC (Power Factor Correction), czyli układ korekcji współczynnika mocy.

Jego zadaniem jest poprawa sposobu pobierania prądu z sieci elektrycznej. W zasilaczach impulsowych prąd pobierany z sieci może mieć odkształcony przebieg, co wpływa na współczynnik mocy oraz parametry pracy instalacji.

Zastosowanie układu PFC pozwala poprawić współczynnik mocy i ograniczyć niekorzystne zjawiska związane z poborem prądu przez urządzenie.

Dlaczego PFC jest ważne?

• Poprawia współczynnik mocy – ogranicza niekorzystną relację między mocą czynną a mocą pozorną.
• Poprawia parametry poboru prądu – w zakresie wynikającym z konstrukcji układu PFC.
• Ma znaczenie przy większej liczbie zasilaczy – szczególnie w rozbudowanych instalacjach oświetlenia LED.
• Może korzystnie wpływać na parametry całej instalacji – gdy wiele urządzeń jest wyposażonych w odpowiednią korekcję współczynnika mocy.

Ważne: Obecność układu PFC nie oznacza całkowitego wyeliminowania mocy biernej ani wszystkich odkształceń prądu. Rzeczywisty efekt zależy od konstrukcji zasilacza i warunków jego pracy.

PFC a moc bierna – co warto wiedzieć?

W instalacjach elektrycznych występuje moc czynna, związana z rzeczywistym zużyciem energii przez urządzenia, oraz zjawiska związane z mocą bierną i odkształceniem prądu.

Zasilacze impulsowe mogą wpływać na współczynnik mocy instalacji, szczególnie gdy pracują w dużej liczbie. Dlatego w profesjonalnych systemach oświetleniowych coraz większą uwagę zwraca się nie tylko na moc i napięcie wyjściowe zasilacza, ale również na sposób pobierania energii z sieci.

Układ PFC poprawia współczynnik mocy zasilacza, co może ograniczać niekorzystny wpływ urządzenia na parametry elektryczne instalacji.

Warto rozróżnić moc bierną wynikającą z przesunięcia fazowego oraz zjawiska związane z odkształceniem przebiegu prądu. Wpływ układu PFC na te zjawiska zależy od zastosowanego rozwiązania technicznego.

Czy PFC może pomóc ograniczyć wyższe rachunki za prąd w firmach?

W przypadku przedsiębiorstw energia bierna może wpływać na wysokość rachunków za energię elektryczną. Niektóre firmy ponoszą dodatkowe opłaty związane z przekroczeniem określonych parametrów rozliczeniowych.

Dotyczy to między innymi wybranych instalacji przemysłowych, handlowych, usługowych i obiektów wyposażonych w dużą liczbę urządzeń elektrycznych.

W takich zastosowaniach wybór zasilaczy z układem korekcji współczynnika mocy PFC może stanowić jeden z elementów poprawy parametrów elektrycznych całej instalacji.

Należy jednak pamiętać: Sam zasilacz wyposażony w PFC nie gwarantuje obniżenia rachunków ani wyeliminowania opłat za energię bierną. Rzeczywiste korzyści zależą od sposobu rozliczania energii, rodzaju odbiorników i parametrów całej instalacji.

Stabilizowany zasilacz LED 24V – technologia Constant Voltage (CV)

POS Power FTPC-30-24-S2 jest zasilaczem stałonapięciowym Constant Voltage (CV). Oznacza to, że jego zadaniem jest utrzymywanie stabilizowanego napięcia wyjściowego 24V DC w dopuszczalnych warunkach pracy.

Prąd pobierany z zasilacza zależy od podłączonego obciążenia i może wynosić od 0 do 1,25A.

Technologia CV jest odpowiednia do kompatybilnych odbiorników wymagających stałego napięcia zasilania, takich jak:

• Taśmy LED 24V.
• Moduły LED 24V.
• Kompatybilne oprawy LED 24V.
• Sterowniki i kontrolery LED 24V.
• Urządzenia elektroniczne wymagające napięcia 24V DC.

Ważne: Zasilacz nie jest przeznaczony do bezpośredniego zasilania źródeł LED wymagających stabilizacji prądu Constant Current (CC).

Moc 30W i prąd 1,25A – jak dobrać zasilacz do taśmy LED?

Zasilacz oferuje napięcie wyjściowe 24V DC i maksymalny prąd 1,25A.

Moc wynikająca z parametrów elektrycznych wynosi:

24V × 1,25A = 30W.

Łączny pobór mocy podłączonych urządzeń nie powinien przekraczać 30W, a maksymalny prąd wyjściowy nie powinien przekraczać 1,25A.

W instalacjach LED często stosuje się dodatkowy zapas mocy wynoszący około 15–20%, aby ograniczyć długotrwałą pracę zasilacza przy maksymalnym obciążeniu.

Przykład doboru zasilacza LED 24V 30W

Instalacja wykorzystuje 2,5 metra taśmy LED 24V o mocy 9,6W/m.

Łączny pobór mocy wynosi:

2,5 m × 9,6W/m = 24W.

Przy zasilaczu o mocy 30W pozostaje 6W zapasu mocy, czyli 20% mocy znamionowej urządzenia.

Model FTPC-30-24-S2 może zasilać taką instalację, pod warunkiem prawidłowego wykonania połączeń i zachowania dopuszczalnych parametrów pracy.

Orientacyjne długości taśm LED przy obciążeniu do 24W

Wskazówka: Tabela przedstawia orientacyjny bilans mocy przy obciążeniu do 24W, czyli 80% mocy znamionowej zasilacza. Pozostawienie takiego zapasu jest praktyczną zasadą projektową, a nie bezwzględnym wymaganiem dla każdego urządzenia.

Zaciski śrubowe – wygodne podłączenie przewodów

Zasilacz LED POS Power FTPC-30-24-S2 wyposażono w zaciski śrubowe, umożliwiające podłączenie przewodów zasilających oraz przewodów prowadzących do instalacji LED.

Takie rozwiązanie sprawdza się w stałych instalacjach oświetleniowych, w których ważna jest możliwość wykonania uporządkowanych połączeń elektrycznych.

Podczas montażu należy zachować właściwą polaryzację wyjścia 24V DC, stosować przewody o odpowiednim przekroju oraz przestrzegać instrukcji producenta.

Stopień ochrony IP20 – do instalacji wewnętrznych

Model FTPC-30-24-S2 posiada stopień ochrony IP20, dlatego jest przeznaczony do stosowania w suchych pomieszczeniach.

Stopień IP20 oznacza ochronę przed dostępem palcem do niebezpiecznych części, ale nie zapewnia ochrony przed wnikaniem wody.

Zasilacza nie należy instalować bez odpowiedniej dodatkowej ochrony w miejscach narażonych na deszcz, zachlapanie lub nadmierną wilgoć.

Temperatura pracy od -20°C do +45°C

Zasilacz jest przeznaczony do pracy w temperaturze otoczenia od -20°C do +45°C.

Zakres ten pozwala na zastosowanie urządzenia w wielu instalacjach oświetleniowych wewnątrz budynków, pod warunkiem zachowania odpowiednich warunków montażu.

Podczas instalacji należy zapewnić odprowadzanie ciepła oraz nie zasłaniać obudowy materiałami utrudniającymi prawidłową pracę zasilacza.

Gdzie stosuje się zasilacz POS Power FTPC-30-24-S2?

Ultra płaski zasilacz LED 24V 30W z PFC znajduje zastosowanie w niewielkich instalacjach oświetleniowych, szczególnie tam, gdzie przestrzeń montażowa jest ograniczona.

• Taśmy LED 24V – niewielkie instalacje dekoracyjne i użytkowe.
• Moduły LED 24V – podświetlenie elementów reklamowych.
• Oświetlenie kuchenne – podświetlenie szafek i blatów.
• Oświetlenie meblowe – półki, regały, szafy i garderoby.
• Profile aluminiowe LED – instalacje z taśmami LED 24V.
• Witryny sklepowe – podświetlenie produktów i ekspozycji.
• Oświetlenie dekoracyjne – wnęki, półki i elementy wystroju.
• Sufity podwieszane – instalacje LED w odpowiednio przygotowanych przestrzeniach technicznych.
• Kasetony reklamowe – kompatybilne moduły LED 24V.
• Instalacje komercyjne – niewielkie systemy oświetleniowe w biurach i lokalach usługowych.

Dane techniczne – POS Power FTPC-30-24-S2

Najczęściej zadawane pytania – FAQ

Czy zasilacz POS Power FTPC-30-24-S2 nadaje się do taśm LED 24V?

Tak. Jest przeznaczony do zasilania kompatybilnych taśm LED 24V, pod warunkiem prawidłowego doboru mocy i sposobu podłączenia.

Jaką moc ma zasilacz FTPC-30-24-S2?

Moc znamionowa wynosi 30W, a maksymalny prąd wyjściowy to 1,25A.

Czy zasilacz posiada układ PFC?

Tak. Model FTPC-30-24-S2 wyposażono w układ korekcji współczynnika mocy PFC.

Co daje PFC w zasilaczu LED?

PFC poprawia współczynnik mocy i parametry poboru prądu z sieci elektrycznej. Ma to szczególne znaczenie w większych instalacjach wyposażonych w wiele zasilaczy.

Czy PFC może zmniejszyć opłaty za energię bierną?

W niektórych instalacjach poprawa parametrów elektrycznych może mieć znaczenie dla rozliczeń energii biernej. Nie oznacza to jednak, że pojedynczy zasilacz z PFC automatycznie obniży rachunki za prąd.

Jaką wysokość ma zasilacz?

Wysokość obudowy wynosi zaledwie 16 mm. Pełne wymiary urządzenia to 251 × 30 × 16 mm.

Czy zasilacz można stosować na zewnątrz?

Nie bez dodatkowej ochrony. Stopień IP20 nie zapewnia odporności na wodę, dlatego zasilacz wymaga odpowiedniego miejsca montażu.

Czy można podłączyć do niego taśmę LED 12V?

Nie. Model dostarcza napięcie 24V DC i nie nadaje się do bezpośredniego zasilania urządzeń wymagających 12V.

POS Power FTPC-30-24-S2 – ultra płaski zasilacz LED 24V 30W z PFC

Zasilacz LED POS Power FTPC-30-24-S2 24V DC 30W 1,25A IP20 to praktyczne rozwiązanie do instalacji wymagających stabilizowanego napięcia 24V i niewielkiej wysokości obudowy.

Połączenie konstrukcji Ultra Slim o wysokości 16 mm, układu PFC, zacisków śrubowych oraz technologii Constant Voltage (CV) sprawia, że model doskonale sprawdza się w oświetleniu meblowym, dekoracyjnym, reklamowym i innych instalacjach LED 24V wewnątrz budynków.
