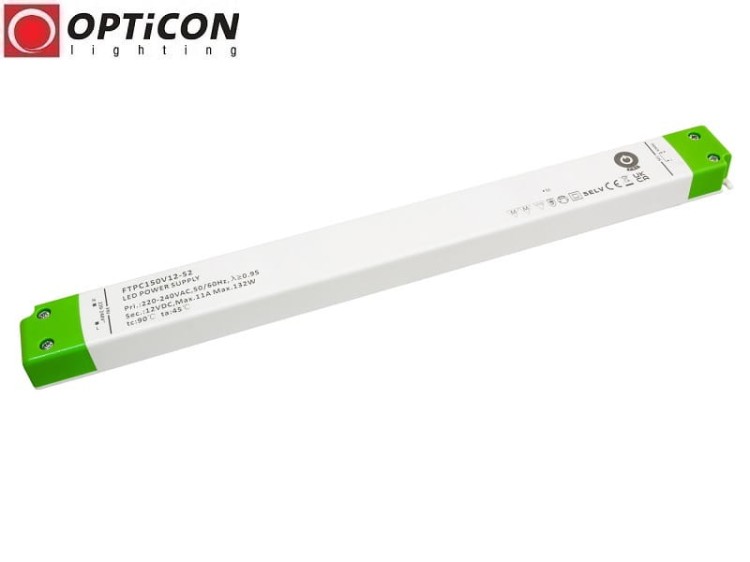

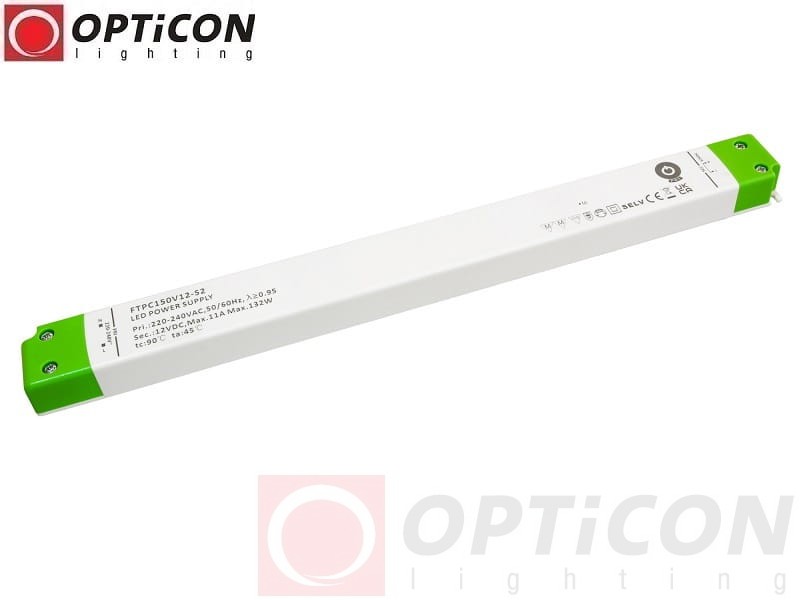

Zasilacz LED POS Power FTPC-150-24V-S2 24V 150W 6,25A IP20 Ultra Slim PFC

Zasilacz LED 24V 150W z PFC – ultra płaska obudowa o wysokości 18,2 mm

POS Power FTPC-150-24V-S2 to wydajny stabilizowany zasilacz impulsowy LED 24V DC o mocy 150W i maksymalnym prądzie wyjściowym 6,25A. Został zaprojektowany do zasilania taśm LED 24V, modułów LED, sterowników oświetlenia oraz innych urządzeń wymagających stabilnego napięcia stałego.

Model FTPC-150-24V-S2 wyróżnia się wyjątkowo smukłą konstrukcją Ultra Slim. Pomimo mocy 150W jego obudowa ma zaledwie 18,2 mm wysokości. Wymiary 320,6 × 30 × 18,2 mm sprawiają, że zasilacz doskonale nadaje się do instalacji, w których dostępna przestrzeń montażowa jest ograniczona.

Urządzenie wyposażono w układ PFC (Power Factor Correction), którego zadaniem jest poprawa współczynnika mocy oraz parametrów poboru prądu z sieci elektrycznej. To szczególnie istotne w profesjonalnych instalacjach oświetleniowych, w których jednocześnie pracuje wiele zasilaczy LED.

Dzięki technologii Constant Voltage (CV) zasilacz dostarcza stabilizowane napięcie 24V DC. Dodatkowe zalety to pasywne chłodzenie bez wentylatora, wygodne zaciski śrubowe oraz zakres napięcia wejściowego 198–264V AC.

Najważniejsze zalety zasilacza POS Power FTPC-150-24V-S2

• Moc znamionowa 150W – do większych instalacji oświetlenia LED.
• Stabilizowane napięcie 24V DC – do kompatybilnych taśm i modułów LED.
• Maksymalny prąd wyjściowy 6,25A.
• Układ PFC – korekcja współczynnika mocy.
• Konstrukcja Ultra Slim – wysokość zaledwie 18,2 mm.
• Wymiary 320,6 × 30 × 18,2 mm – do montażu w ograniczonej przestrzeni.
• Technologia Constant Voltage (CV) – stabilizacja napięcia wyjściowego.
• Napięcie wejściowe 198–264V AC.
• Zaciski śrubowe – wygodne podłączenie przewodów.
• Chłodzenie pasywne – bez wentylatora.
• Obudowa z tworzywa sztucznego.
• Stopień ochrony IP20 – do suchych pomieszczeń.
• Temperatura pracy od -20°C do +45°C.
• 24 miesiące gwarancji.

Ultra Slim – wysoka moc w obudowie o wysokości tylko 18,2 mm

Jedną z największych zalet zasilacza LED POS Power FTPC-150-24V-S2 jest połączenie mocy 150W z ultra płaską obudową.

Wymiary urządzenia:

• Długość: 320,6 mm.
• Szerokość: 30 mm.
• Wysokość: 18,2 mm.

Długi, wąski kształt ułatwia umieszczenie urządzenia w odpowiednio przygotowanych przestrzeniach montażowych. Zasilacz sprawdza się między innymi w zabudowach meblowych, sufitach podwieszanych, witrynach sklepowych oraz elementach oświetlenia dekoracyjnego.

Płaski zasilacz LED 24V 150W to praktyczne rozwiązanie w projektach, w których ważne jest ukrycie urządzenia zasilającego bez konieczności stosowania dużej przestrzeni technicznej.

Podczas montażu należy zapewnić odpowiednie odprowadzanie ciepła oraz przestrzegać zaleceń producenta dotyczących warunków zabudowy.

Układ PFC – czym jest korekcja współczynnika mocy?

Model FTPC-150-24V-S2 posiada układ PFC (Power Factor Correction), czyli korekcję współczynnika mocy.

W zasilaczach impulsowych prąd pobierany z sieci elektrycznej może mieć przebieg odkształcony względem napięcia. Zjawisko to wpływa na współczynnik mocy oraz parametry pracy instalacji.

Zadaniem układu PFC jest poprawa współczynnika mocy i sposobu pobierania prądu z sieci.

Dlaczego PFC jest ważne w zasilaczu LED?

• Poprawia współczynnik mocy – korzystniejsza relacja mocy czynnej do mocy pozornej.
• Poprawia parametry poboru prądu – w zakresie wynikającym z konstrukcji układu PFC.
• Ma znaczenie w większych instalacjach – szczególnie gdy pracuje wiele zasilaczy LED.
• Wspiera projektowanie profesjonalnych systemów oświetleniowych – w których istotne są parametry elektryczne urządzeń.

Ważne: PFC nie oznacza całkowitego wyeliminowania mocy biernej ani wszystkich harmonicznych. Rzeczywisty efekt zależy od konstrukcji zasilacza, jego obciążenia i warunków pracy.

PFC a moc bierna – jaki jest związek?

W instalacjach elektrycznych występuje moc czynna, wykorzystywana przez urządzenia do wykonywania użytecznej pracy, oraz zjawiska związane z mocą bierną i odkształceniem przebiegu prądu.

Współczynnik mocy określa stosunek mocy czynnej do mocy pozornej. W urządzeniach elektronicznych na jego wartość może wpływać zarówno przesunięcie fazowe, jak i odkształcenie prądu.

Układ PFC poprawia współczynnik mocy zasilacza, ograniczając niekorzystne parametry poboru prądu w zakresie zależnym od zastosowanego rozwiązania.

Ma to znaczenie szczególnie w dużych instalacjach oświetlenia LED, w których pracuje jednocześnie wiele zasilaczy i innych odbiorników elektronicznych.

Moc bierna a wyższe rachunki za prąd w firmach

W przypadku przedsiębiorstw energia bierna może wpływać na wysokość rachunków za energię elektryczną. W określonych warunkach rozliczeniowych firmy mogą ponosić dodatkowe opłaty związane z przekroczeniem dopuszczalnych parametrów energii biernej.

Problem ten może dotyczyć między innymi zakładów produkcyjnych, magazynów, sklepów, biur oraz dużych obiektów usługowych.

Dlatego podczas projektowania profesjonalnych instalacji oświetleniowych warto zwracać uwagę nie tylko na moc i napięcie zasilaczy, ale również na ich współczynnik mocy oraz zastosowanie układu PFC.

Dobór urządzeń wyposażonych w korekcję współczynnika mocy może stanowić jeden z elementów poprawy parametrów elektrycznych całej instalacji.

Uwaga: Sam zasilacz z PFC nie gwarantuje zmniejszenia rachunków ani wyeliminowania opłat za energię bierną. Ewentualne korzyści zależą od parametrów całej instalacji, sposobu pomiaru oraz warunków rozliczania energii.

Stabilizowane napięcie 24V DC – technologia Constant Voltage (CV)

POS Power FTPC-150-24V-S2 jest zasilaczem stałonapięciowym typu Constant Voltage (CV).

Oznacza to, że jego zadaniem jest utrzymywanie stabilizowanego napięcia wyjściowego 24V DC w dopuszczalnych warunkach pracy.

Prąd pobierany z zasilacza zależy od podłączonego obciążenia i może wynosić od 0 do 6,25A.

Zasilacz może współpracować z:

• Taśmami LED 24V.
• Modułami LED 24V.
• Kompatybilnymi oprawami LED 24V.
• Sterownikami i kontrolerami LED 24V.
• Innymi urządzeniami wymagającymi stabilizowanego napięcia 24V DC.

Ważne: Model FTPC-150-24V-S2 jest zasilaczem stałonapięciowym. Nie należy stosować go zamiast zasilacza stałoprądowego Constant Current (CC), jeżeli podłączone źródło LED wymaga stabilizacji prądu.

Moc 150W i prąd 6,25A – jak dobrać zasilacz do taśmy LED?

Zasilacz oferuje napięcie wyjściowe 24V DC oraz maksymalny prąd 6,25A.

Moc wynikająca z parametrów elektrycznych wynosi:

24V × 6,25A = 150W.

Łączny pobór mocy podłączonych urządzeń nie powinien przekraczać 150W, a maksymalny prąd wyjściowy nie powinien przekraczać 6,25A.

W instalacjach LED często stosuje się zapas mocy wynoszący około 15–20%, aby ograniczyć długotrwałą pracę zasilacza przy maksymalnym obciążeniu.

Przykład doboru zasilacza LED 24V 150W

Instalacja wykorzystuje 10 metrów taśmy LED 24V o mocy 12W/m.

Łączny pobór mocy wynosi:

10 m × 12W/m = 120W.

Przy zasilaczu o mocy 150W pozostaje 30W zapasu mocy, czyli 20% jego mocy znamionowej.

Model FTPC-150-24V-S2 może zasilać taką instalację, pod warunkiem prawidłowego wykonania połączeń i zachowania dopuszczalnych parametrów pracy.

Orientacyjne długości taśm LED przy obciążeniu do 120W

Wskazówka: Tabela przedstawia orientacyjny bilans mocy przy obciążeniu do 120W, czyli 80% mocy znamionowej zasilacza.

Podane długości dotyczą sumarycznej długości taśmy LED, a nie maksymalnej długości jednego odcinka. Przy dłuższych instalacjach należy uwzględnić spadki napięcia, odpowiedni przekrój przewodów oraz sposób rozprowadzenia zasilania.

Zaciski śrubowe – wygodne podłączenie przewodów

Zasilacz POS Power FTPC-150-24V-S2 wyposażono w zaciski śrubowe, które umożliwiają podłączenie przewodów zasilających oraz przewodów prowadzących do instalacji LED.

Takie rozwiązanie sprawdza się w stałych instalacjach oświetleniowych, w których ważne jest wykonanie uporządkowanych i trwałych połączeń elektrycznych.

Podczas montażu należy przestrzegać oznaczeń zacisków, zachować prawidłową polaryzację wyjścia 24V DC oraz stosować przewody o odpowiednim przekroju.

Pasywne chłodzenie – cicha praca bez wentylatora

Model FTPC-150-24V-S2 wykorzystuje chłodzenie pasywne, czyli odprowadzanie ciepła bez zastosowania wentylatora.

Brak wentylatora oznacza brak hałasu związanego z jego pracą. Jest to zaleta w instalacjach mieszkalnych, biurowych, handlowych i meblowych.

Podczas montażu należy zapewnić odpowiednią cyrkulację powietrza i unikać umieszczania zasilacza w sposób powodujący nadmierne nagrzewanie.

Stopień ochrony IP20 – do suchych pomieszczeń

Zasilacz posiada stopień ochrony IP20, dlatego jest przeznaczony do stosowania w suchych pomieszczeniach.

Stopień IP20 oznacza ochronę przed dostępem palcem do niebezpiecznych części, ale nie zapewnia ochrony przed wnikaniem wody.

Urządzenia nie należy montować bez odpowiedniej dodatkowej ochrony w miejscach narażonych na deszcz, zachlapanie lub nadmierną wilgoć.

Gdzie stosuje się zasilacz POS Power FTPC-150-24V-S2?

Ultra płaski zasilacz LED 24V 150W z PFC znajduje zastosowanie w rozbudowanych instalacjach oświetleniowych, szczególnie tam, gdzie dostępna przestrzeń montażowa jest ograniczona.

• Taśmy LED 24V – większe instalacje oświetlenia dekoracyjnego i użytkowego.
• Moduły LED 24V – podświetlenie reklam i elementów ekspozycyjnych.
• Oświetlenie kuchenne – podświetlenie szafek i blatów.
• Oświetlenie meblowe – półki, regały, garderoby i zabudowy.
• Profile aluminiowe LED – instalacje z taśmami LED 24V.
• Witryny sklepowe – oświetlenie ekspozycji handlowych.
• Oświetlenie dekoracyjne – wnęki, półki i elementy wystroju.
• Sufity podwieszane – instalacje w odpowiednio przygotowanych przestrzeniach technicznych.
• Kasetony reklamowe – kompatybilne moduły LED 24V.
• Instalacje komercyjne – systemy oświetlenia w biurach, sklepach i lokalach usługowych.

Dane techniczne – POS Power FTPC-150-24V-S2

Najczęściej zadawane pytania – FAQ

Czy zasilacz FTPC-150-24V-S2 nadaje się do taśm LED 24V?

Tak. Jest przeznaczony do zasilania kompatybilnych taśm LED 24V, pod warunkiem prawidłowego doboru mocy i sposobu podłączenia.

Jaką moc ma zasilacz POS Power FTPC-150-24V-S2?

Moc znamionowa wynosi 150W, a maksymalny prąd wyjściowy to 6,25A.

Czy zasilacz posiada układ PFC?

Tak. Model FTPC-150-24V-S2 wyposażono w układ korekcji współczynnika mocy PFC.

Co daje układ PFC w zasilaczu LED?

Układ PFC poprawia współczynnik mocy i parametry poboru prądu z sieci elektrycznej. Ma to szczególne znaczenie w większych instalacjach wykorzystujących wiele zasilaczy.

Czy PFC może obniżyć opłaty za energię bierną?

W niektórych instalacjach poprawa parametrów elektrycznych może mieć znaczenie dla rozliczeń energii biernej. Nie oznacza to jednak, że pojedynczy zasilacz z PFC automatycznie obniży rachunki za energię.

Jaką wysokość ma zasilacz?

Wysokość obudowy wynosi zaledwie 18,2 mm, a pełne wymiary urządzenia to 320,6 × 30 × 18,2 mm.

Czy zasilacz posiada wentylator?

Nie. Model wykorzystuje chłodzenie pasywne, dzięki czemu nie generuje hałasu związanego z pracą wentylatora.

Czy zasilacz można stosować na zewnątrz?

Nie bez odpowiedniej dodatkowej ochrony. Stopień IP20 nie zapewnia odporności na wodę.

Czy można podłączyć do niego taśmę LED 12V?

Nie. Zasilacz dostarcza napięcie 24V DC i nie nadaje się do bezpośredniego zasilania taśm LED 12V.

POS Power FTPC-150-24V-S2 – ultra płaski zasilacz LED 24V 150W z PFC

Zasilacz LED POS Power FTPC-150-24V-S2 24V DC 150W 6,25A IP20 to praktyczne rozwiązanie do instalacji wymagających stabilizowanego napięcia 24V, większej mocy oraz niewielkiej wysokości obudowy.

Połączenie konstrukcji Ultra Slim o wysokości 18,2 mm, układu PFC, pasywnego chłodzenia i zacisków śrubowych sprawia, że model sprawdza się w oświetleniu meblowym, dekoracyjnym, reklamowym oraz innych instalacjach LED 24V wewnątrz budynków.
