Żarówka Led W21/5W 7443 T20 42x SMD 3030 DUAL COLOR 18/24 CW OPTICON PREMIUM

Żarówka LED W21/5W T20 7443 / 7444 Dual Color OPTICON – 42x SMD3030, biała zimna / pomarańczowa, 9–18V DC

Żarówka samochodowa LED W21/5W T20 7443 / 7444 Dual Color OPTICON to nowoczesny zamiennik tradycyjnej żarówki dwuwłóknowej, umożliwiający uzyskanie dwóch niezależnych kolorów światła w jednej oprawce samochodowej. Dzięki technologii Dual Color 18/24 produkt może łączyć funkcję białego światła do jazdy dziennej, postojowego lub cofania z funkcją pomarańczowego kierunkowskazu.

Żarówka została wyposażona w 42 wydajne diody LED SMD3030, w tym 18 diod emitujących zimne białe światło oraz 24 diody emitujące intensywne światło pomarańczowe. Taka konstrukcja zapewnia wysoką jasność, szeroki kąt świecenia 340° oraz wyraźne rozdzielenie obu funkcji oświetlenia.

Model został opracowany przede wszystkim z myślą o samochodach sprowadzanych z USA, w których jedna fabryczna żarówka często odpowiada za dwie funkcje świetlne. Żarówka może być stosowana w odpowiednio przygotowanych przednich reflektorach z przezroczystym kloszem, a także w wybranych tylnych lampach z przezroczystym kloszem.

Produkt powstał dzięki wieloletniemu doświadczeniu firmy OPTICON Lighting w dziedzinie samochodowego oświetlenia LED. Wiedza zdobyta podczas projektowania, doboru i testowania źródeł światła do różnych konstrukcji lamp samochodowych pozwoliła opracować model łączący dwa kolory światła, wydajne diody SMD3030, uniwersalną polaryzację oraz prosty montaż.

Żarówka pasuje w miejsce fabrycznej żarówki halogenowej lub tradycyjnej żarówki żarnikowej W21/5W z kompatybilnym trzonkiem T20 7443 / 7444. W odpowiedniej oprawce montaż odbywa się na zasadzie Plug & Play i nie wymaga mechanicznego przerabiania gniazda ani modyfikowania samej żarówki.

Najważniejsze zalety żarówki LED W21/5W T20 Dual Color OPTICON

• Dwa kolory światła w jednej żarówce – zimny biały oraz pomarańczowy.
• Technologia Dual Color 18/24 – niezależne układy diod LED dla obu kolorów.
• 42 wydajne diody LED SMD3030 – intensywne światło w kompaktowej konstrukcji.
• 18 białych diod LED – możliwość wykorzystania jako światło do jazdy dziennej, postojowe lub cofania.
• 24 pomarańczowe diody LED – wyraźny sygnał kierunkowskazu.
• Automatyczne przełączanie kolorów – białe diody wyłączają się podczas pracy kierunkowskazu.
• Możliwość realizacji trzech funkcji świetlnych – przy odpowiednim przygotowaniu instalacji.
• Szeroki kąt świecenia 340° – dobre wykorzystanie odbłyśnika lampy.
• Uniwersalna polaryzacja – obsługa układów 7443 oraz 7443CK.
• Zakres napięcia 9–18V DC – przystosowanie do instalacji samochodowych 12V.
• Moc światła białego 5W – intensywne zimne białe światło.
• Moc światła pomarańczowego 6W – dobrze widoczny kierunkowskaz.
• Natychmiastowe osiąganie pełnej jasności – szybka reakcja diod LED.
• Montaż Plug & Play – bez mechanicznych modyfikacji kompatybilnej oprawki.
• Produkt marki OPTICON Lighting – opracowany na podstawie wieloletniego doświadczenia w samochodowym oświetleniu LED.
• 12 miesięcy gwarancji.

Technologia Dual Color 18/24 – jak działa dwukolorowa żarówka LED?

Żarówka LED W21/5W T20 7443 / 7444 Dual Color OPTICON wykorzystuje dwa niezależne układy diod LED SMD3030.

Łącznie zastosowano 42 diody LED, podzielone na:

• 18 diod LED emitujących zimne białe światło – pobór mocy 5W.
• 24 diody LED emitujące pomarańczowe światło – pobór mocy 6W.

Takie rozwiązanie umożliwia wykorzystanie jednej żarówki do dwóch różnych funkcji oświetlenia, bez konieczności montowania oddzielnych źródeł światła.

Automatyczne przełączanie kolorów

Podczas normalnej pracy aktywne są białe diody LED, które mogą odpowiadać za światło do jazdy dziennej, światło postojowe lub światło cofania, zależnie od zastosowania i sposobu podłączenia.

W chwili uruchomienia kierunkowskazu następuje automatyczne przełączenie:

• Białe diody LED zostają całkowicie wyłączone.
• Uruchamiane są wyłącznie pomarańczowe diody LED.
• Kierunkowskaz świeci jednolitym pomarańczowym światłem.
• Po zakończeniu sygnalizacji możliwy jest powrót do białego światła.

Najważniejsza zaleta technologii Dual Color: oba kolory nie świecą jednocześnie podczas pracy kierunkowskazu, dzięki czemu sygnał pomarańczowy pozostaje wyraźnie odróżnialny od białego światła.

Światło do jazdy dziennej i kierunkowskaz w jednej żarówce

Jednym z głównych zastosowań modelu W21/5W T20 Dual Color 18/24 OPTICON jest połączenie białego światła do jazdy dziennej oraz pomarańczowego kierunkowskazu w jednej oprawce.

W takim zastosowaniu:

• 18 białych diod LED SMD3030 odpowiada za światło do jazdy dziennej.
• 24 pomarańczowe diody LED SMD3030 odpowiadają za kierunkowskaz.

Podczas normalnej pracy aktywne jest białe światło. Po uruchomieniu kierunkowskazu białe diody zostają wyłączone, a świecą wyłącznie diody pomarańczowe.

Rozwiązanie to jest szczególnie przydatne w przednich lampach samochodów z USA wyposażonych w przezroczyste klosze, jeżeli konstrukcja lampy i instalacja pojazdu umożliwiają realizację obu funkcji.

Światło postojowe i kierunkowskaz – możliwość przyciemnienia białych diod

Żarówka LED W21/5W T20 Dual Color OPTICON może być również wykorzystana jako połączenie białego światła postojowego oraz pomarańczowego kierunkowskazu.

W tym zastosowaniu możliwe jest ograniczenie jasności białych diod LED, tak aby pracowały z mniejszą intensywnością niż w trybie pełnej mocy.

W opisanym rozwiązaniu przewidziano zastosowanie rezystora 100 Ω podłączonego szeregowo w obwodzie zasilającym białe diody LED.

Odpowiednio dobrany rezystor może obniżyć napięcie doprowadzane do białego układu LED i ograniczyć jasność światła.

Ważna informacja: rzeczywisty stopień przyciemnienia zależy od napięcia zasilania, charakterystyki elektronicznej żarówki oraz parametrów zastosowanego rezystora. Nie można zagwarantować uzyskania dokładnie 30% jasności ani napięcia 9–10V w każdej instalacji.

Możliwość uzyskania trzech funkcji świetlnych

W odpowiednio przygotowanej instalacji żarówka LED W21/5W T20 Dual Color 18/24 OPTICON może zostać wykorzystana do realizacji trzech funkcji oświetlenia:

• Światło pozycyjne – białe diody LED pracujące z ograniczoną jasnością.
• Światło do jazdy dziennej – białe diody LED pracujące z pełną jasnością.
• Kierunkowskaz – pomarańczowe diody LED.

W takim rozwiązaniu konieczne jest zapewnienie odpowiedniego sterowania obwodem białych diod, umożliwiającego wybór dwóch poziomów jasności.

Przyciemnienie można realizować za pomocą odpowiednio dobranego układu elektronicznego, w tym rezystora szeregowego, jeżeli jego parametry są właściwe dla danej instalacji.

Ważne: uzyskanie trzech funkcji nie odbywa się automatycznie przez samo włożenie żarówki do standardowej oprawki dwufunkcyjnej. Wymaga odpowiedniego przygotowania układu sterowania.

Światło cofania i kierunkowskaz w jednej żarówce

Kolejnym zastosowaniem żarówki LED W21/5W T20 Dual Color OPTICON jest możliwość połączenia białego światła cofania oraz pomarańczowego kierunkowskazu w jednej oprawce.

Rozwiązanie to może być wykorzystane w wybranych tylnych lampach samochodowych wyposażonych w przezroczysty klosz.

W takim zastosowaniu:

• 18 białych diod LED SMD3030 odpowiada za światło cofania.
• 24 pomarańczowe diody LED SMD3030 odpowiadają za kierunkowskaz.

Po uruchomieniu kierunkowskazu białe diody zostają wyłączone, a aktywowany jest pomarańczowy układ LED.

Takie rozwiązanie pozwala wykorzystać jedną żarówkę do dwóch funkcji świetlnych, pod warunkiem zgodności konstrukcji lampy i odpowiedniego sterowania elektrycznego.

Żarówka Dual Color do samochodów sprowadzonych z USA

Żarówka LED W21/5W T20 7443 / 7444 Dual Color OPTICON została opracowana z myślą o samochodach wyposażonych w dwufunkcyjne oświetlenie.

W wielu pojazdach sprowadzanych z rynku amerykańskiego jedna fabryczna żarówka może obsługiwać więcej niż jedną funkcję świetlną.

Technologia Dual Color umożliwia uzyskanie dwóch niezależnych kolorów światła w jednej oprawce:

• Zimny biały – do wybranej funkcji oświetlenia przedniego lub tylnego.
• Pomarańczowy – do funkcji kierunkowskazu.

To rozwiązanie może ułatwić modernizację oświetlenia bez konieczności montowania dodatkowych źródeł światła, jeśli fabryczna instalacja lub przygotowany układ sterowania umożliwiają obsługę obu funkcji.

42 diody LED SMD3030 – wysoka jasność i szeroki rozsył światła

W żarówce zastosowano 42 diody LED SMD3030, które odpowiadają za intensywne światło oraz szybkie osiąganie pełnej jasności.

Technologia SMD3030 pozwala na uzyskanie wysokiej skuteczności świetlnej przy zachowaniu kompaktowych wymiarów żarówki.

18 białych diod LED – moc 5W

Za białe światło odpowiada 18 diod LED SMD3030, których łączny pobór mocy wynosi 5W.

Układ ten może być wykorzystany do realizacji światła do jazdy dziennej, światła postojowego z ograniczoną jasnością lub światła cofania, zależnie od zastosowania i sposobu sterowania.

24 pomarańczowe diody LED – moc 6W

Za funkcję kierunkowskazu odpowiadają 24 diody LED SMD3030, emitujące intensywne pomarańczowe światło.

Pobór mocy światła pomarańczowego wynosi 6W.

Większa liczba diod przeznaczonych do kierunkowskazu pozwala uzyskać wyraźny sygnał świetlny, dobrze odróżniający się od białego światła.

Szeroki kąt świecenia 340° – równomierne oświetlenie lampy

Żarówka LED W21/5W T20 Dual Color 18/24 OPTICON charakteryzuje się szerokim kątem świecenia 340°.

Odpowiednie rozmieszczenie diod LED umożliwia skierowanie światła w różnych kierunkach, co pozwala efektywnie wykorzystać odbłyśnik lampy samochodowej.

Dzięki temu zarówno białe, jak i pomarańczowe światło może być równomiernie rozprowadzane po powierzchni lampy.

Uniwersalna polaryzacja – obsługa układów 7443 i 7443CK

Jedną z ważnych zalet żarówki LED W21/5W T20 Dual Color OPTICON jest zastosowanie uniwersalnej polaryzacji.

Produkt został przystosowany do współpracy z dwoma popularnymi układami połączeń elektrycznych:

• 7443 – standardowy układ połączeń żarówki dwufunkcyjnej.
• 7443CK – alternatywna konfiguracja połączeń elektrycznych.

Dzięki temu żarówka może być stosowana w szerszej grupie samochodów wyposażonych w odpowiednie gniazda T20.

Ważne: przed zakupem należy sprawdzić zgodność fizycznego mocowania, układu styków oraz sposobu sterowania obiema funkcjami oświetlenia.

Trzonek T20 7443 / 7444 – zamiennik tradycyjnej żarówki dwuwłóknowej

Żarówka LED W21/5W T20 7443 / 7444 Dual Color OPTICON została zaprojektowana jako zamiennik odpowiednich tradycyjnych żarówek dwuwłóknowych.

Produkt przeznaczony jest do kompatybilnych oprawek typu T20 7443 / 7444 i może zastępować odpowiednie wersje W21/5W oraz W28/8W.

W przeciwieństwie do jednofunkcyjnej żarówki W21W T20 7440, model W21/5W T20 7443 posiada konstrukcję umożliwiającą obsługę dwóch niezależnych funkcji świetlnych.

Żarówka pasuje w miejsce fabrycznej żarówki halogenowej lub tradycyjnej żarówki żarnikowej o kompatybilnym trzonku. Nie wymaga mechanicznego przerabiania fabrycznej oprawki.

Montaż Plug & Play – bez modyfikacji fabrycznej oprawki

Żarówka LED W21/5W T20 Dual Color OPTICON umożliwia prosty montaż w kompatybilnym gnieździe samochodowym.

W przypadku zgodnej oprawki oraz instalacji obsługującej dwie funkcje świetlne wymiana odbywa się na zasadzie Plug & Play.

Nie ma potrzeby przerabiania fabrycznego gniazda, przecinania przewodów ani stosowania dodatkowych adapterów montażowych.

Należy jednak pamiętać, że żarówka nie tworzy dodatkowych funkcji elektrycznych, których nie przewidziano w fabrycznej instalacji pojazdu. Uzyskanie trzech funkcji świetlnych lub rozdzielenie funkcji wcześniej obsługiwanych wspólnie może wymagać odpowiedniego przygotowania układu sterowania.

Stabilne zasilanie 9–18V DC – do samochodowych instalacji 12V

Żarówka LED W21/5W T20 7443 Dual Color OPTICON została przystosowana do pracy w zakresie napięcia 9–18V DC.

Takie rozwiązanie umożliwia zastosowanie produktu w kompatybilnych instalacjach samochodowych 12V, w których napięcie może zmieniać się w zależności od stanu akumulatora, pracy alternatora i obciążenia elektrycznego pojazdu.

Ważne: produkt nie jest przeznaczony do instalacji 24V ani do zasilania napięciem przemiennym AC.

CANBUS i przyspieszone miganie kierunkowskazów

Żarówka LED W21/5W T20 Dual Color OPTICON pobiera mniej energii niż tradycyjna żarówka dwuwłóknowa.

W niektórych samochodach może to powodować:

• Przyspieszone miganie kierunkowskazów – tzw. hyperflash.
• Komunikat o przepalonej żarówce – wyświetlany przez system kontroli oświetlenia.
• Nieprawidłową pracę kierunkowskazu – w instalacjach wymagających określonego obciążenia elektrycznego.

W takich przypadkach może być konieczne zastosowanie odpowiednio dobranego rezystora obciążeniowego lub zmiana konfiguracji sterownika pojazdu, jeżeli samochód umożliwia takie rozwiązanie.

Dobór rezystora zależy od napięcia instalacji oraz parametrów zastępowanej żarówki. Rezystory obciążeniowe mogą nagrzewać się do wysokiej temperatury, dlatego należy odpowiednio dobrać ich moc znamionową i miejsce montażu.

Uwaga: przedstawiona specyfikacja produktu nie potwierdza zastosowania wbudowanego układu CANBUS eliminującego błędy kontroli oświetlenia.

Zastosowanie żarówki LED W21/5W T20 7443 / 7444 Dual Color OPTICON

• Przednie reflektory z przezroczystym kloszem – światło do jazdy dziennej oraz pomarańczowy kierunkowskaz.
• Przednie reflektory z przezroczystym kloszem – białe światło postojowe oraz pomarańczowy kierunkowskaz.
• Przednie lampy z odpowiednim układem sterowania – światło pozycyjne, światło do jazdy dziennej i kierunkowskaz.
• Tylne lampy z przezroczystym kloszem – światło cofania oraz pomarańczowy kierunkowskaz.
• Samochody sprowadzone z USA – modernizacja dwufunkcyjnego oświetlenia.
• Lampy zespolone z gniazdem T20 7443 – dwa kolory światła w jednej oprawce.
• Instalacje z układem 7443CK – dzięki uniwersalnej polaryzacji.
• Samochody osobowe i SUV-y – kompatybilne lampy z instalacją 12V.
• Modernizacja tradycyjnych żarówek W21/5W – przejście na technologię Dual Color LED.
• Wybrane instalacje W28/8W – pod warunkiem zgodności oprawki i połączeń elektrycznych.

OPTICON – wieloletnie doświadczenie w samochodowym oświetleniu LED

Żarówka LED W21/5W T20 7443 / 7444 Dual Color OPTICON powstała na podstawie wieloletniego doświadczenia firmy OPTICON Lighting w projektowaniu i rozwijaniu samochodowego oświetlenia LED.

Podczas opracowywania produktu szczególną uwagę zwrócono na:

• Technologię Dual Color 18/24 – dwa niezależne kolory światła.
• Dobór diod LED SMD3030 – intensywne światło i kompaktowa konstrukcja.
• Automatyczne wyłączanie białych diod podczas pracy kierunkowskazu.
• 18 białych diod LED – moc 5W.
• 24 pomarańczowe diody LED – moc 6W.
• Szeroki kąt świecenia 340° – dobre wykorzystanie odbłyśnika lampy.
• Uniwersalną polaryzację – obsługa układów 7443 i 7443CK.
• Zakres napięcia 9–18V DC – instalacje samochodowe 12V.
• Łatwy montaż – bez mechanicznych modyfikacji kompatybilnej fabrycznej oprawki.

Dane techniczne żarówki LED W21/5W T20 Dual Color OPTICON

• Producent: OPTICON Lighting
• Rodzaj produktu: samochodowa żarówka LED Dual Color
• Typ żarówki: W21/5W T20
• Oznaczenie złącza: 7443 / 7444
• Zamiennik: W21/5W, wybrane W28/8W przy zgodności oprawki i instalacji
• Technologia: LED SMD3030
• Liczba diod LED: 42
• Diody białe: 18 sztuk
• Diody pomarańczowe: 24 sztuki
• Technologia świecenia: Dual Color 18/24
• Barwa światła: zimny biały / pomarańczowy (Amber)
• Przełączanie kolorów: automatyczne wyłączenie białych diod podczas aktywacji kierunkowskazu
• Kąt świecenia: 340°
• Napięcie pracy: 9–18V DC
• Pobór mocy światła białego: 5W
• Pobór mocy światła pomarańczowego: 6W
• Polaryzacja: uniwersalna
• Obsługiwane układy elektryczne: 7443 oraz 7443CK
• Montaż: Plug & Play w kompatybilnej oprawce
• Oznaczenie zgodności: CE
• Gwarancja: 12 miesięcy

Wymiary żarówki LED W21/5W T20 7443 / 7444

• Długość całkowita: 59 mm
• Średnica żarówki: 20 mm
• Szerokość złącza: 16 mm
• Typ trzonka: T20 7443 / 7444

Przed zakupem należy porównać wymiary produktu z fabryczną żarówką oraz sprawdzić ilość wolnego miejsca wewnątrz lampy.

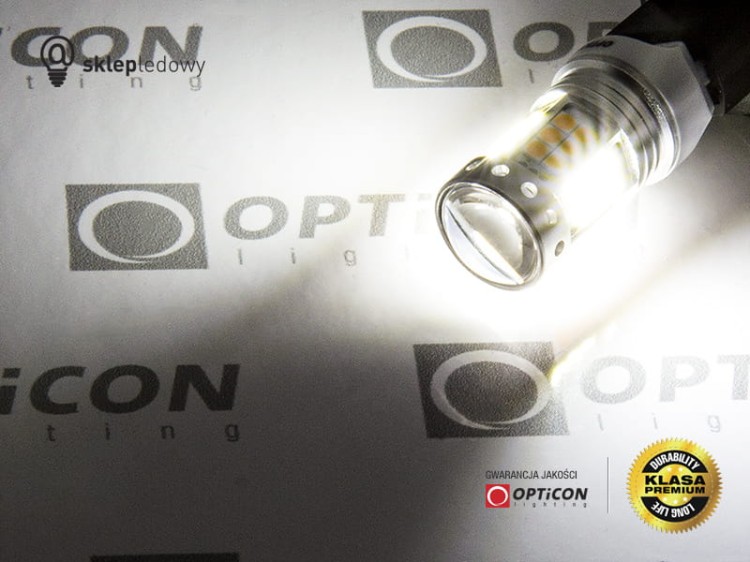

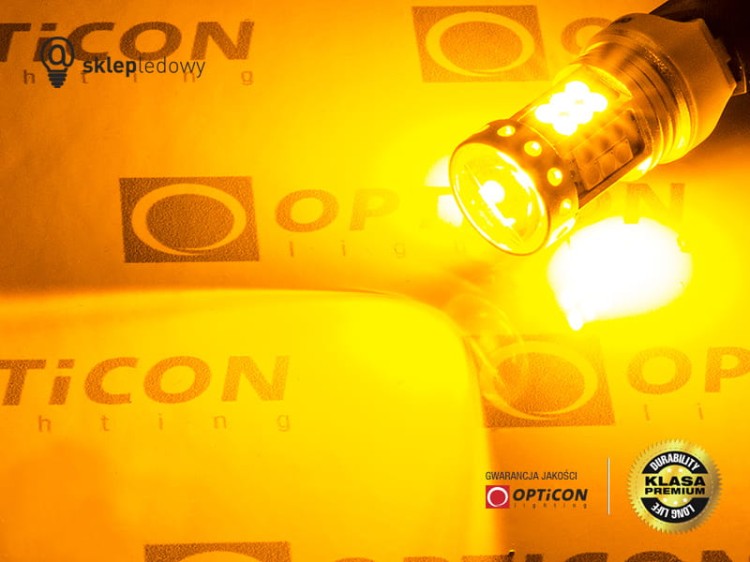

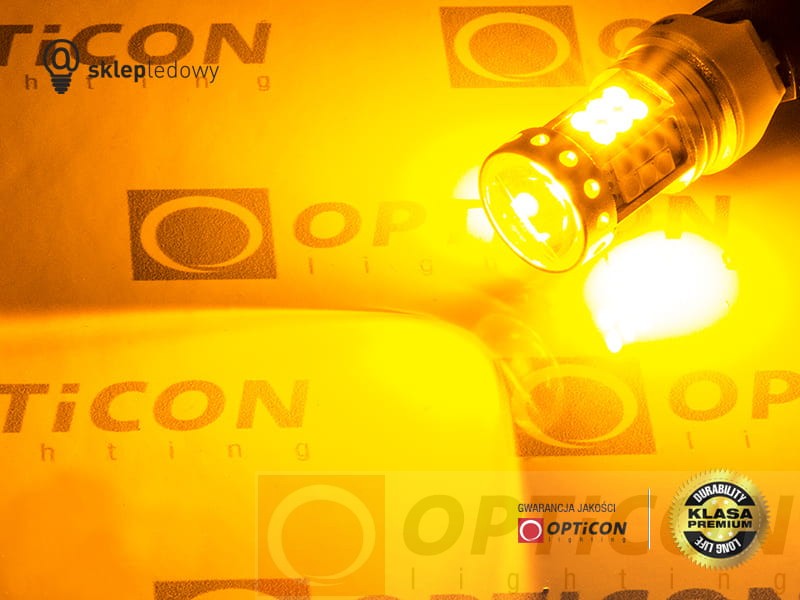

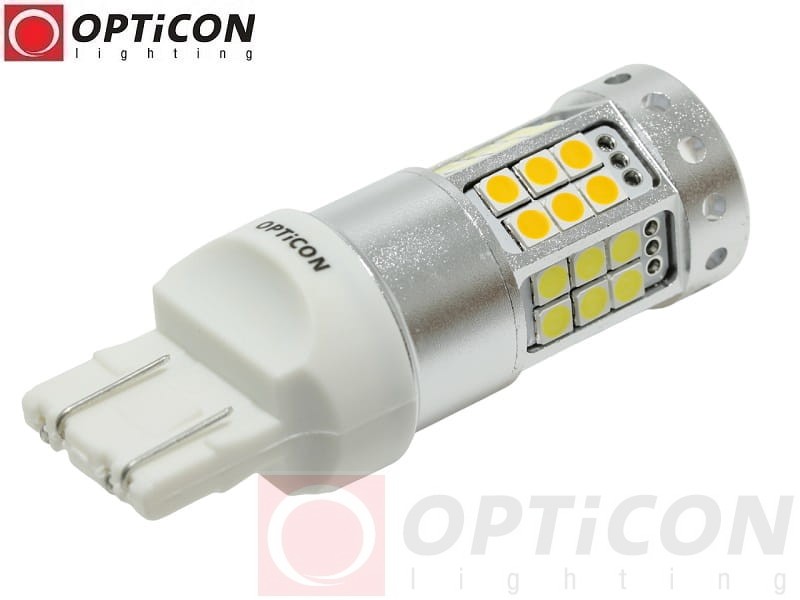

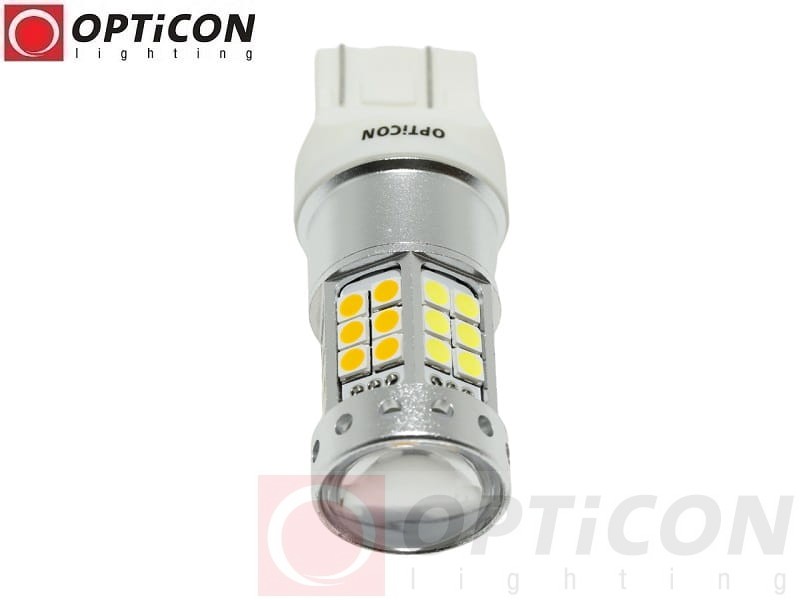

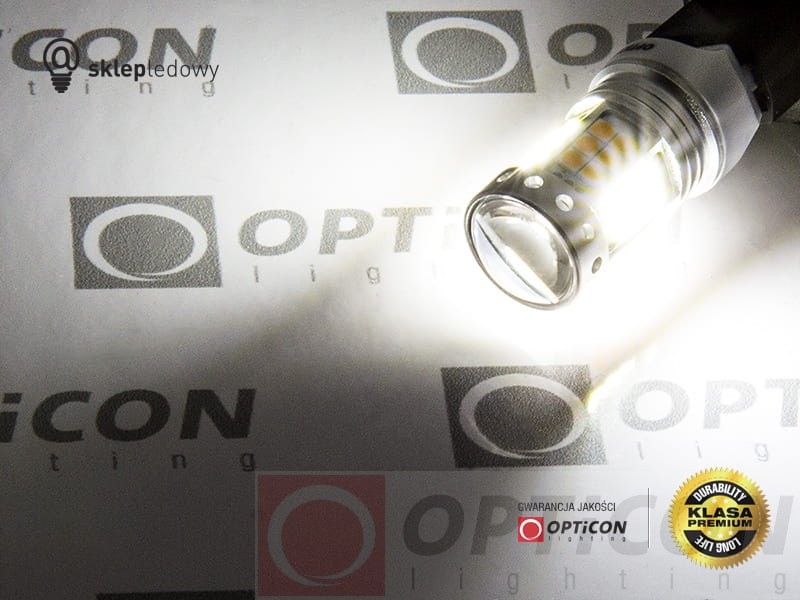

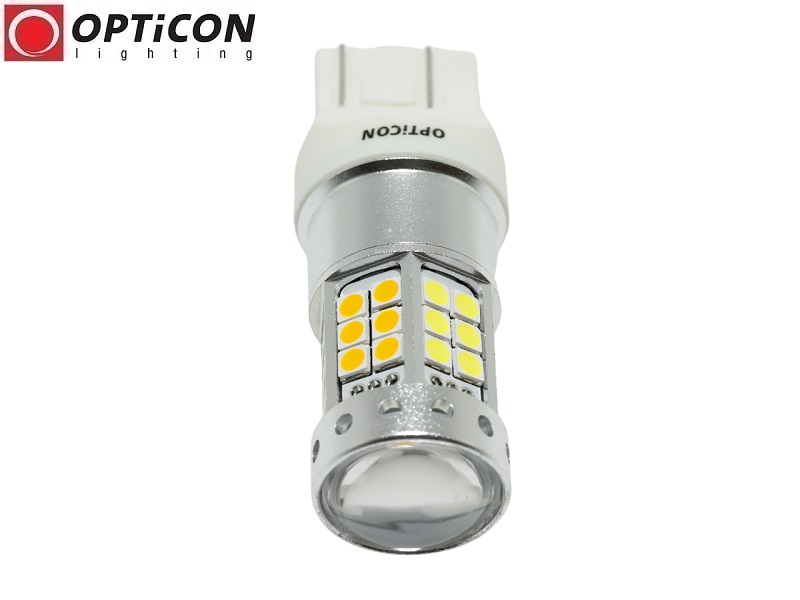

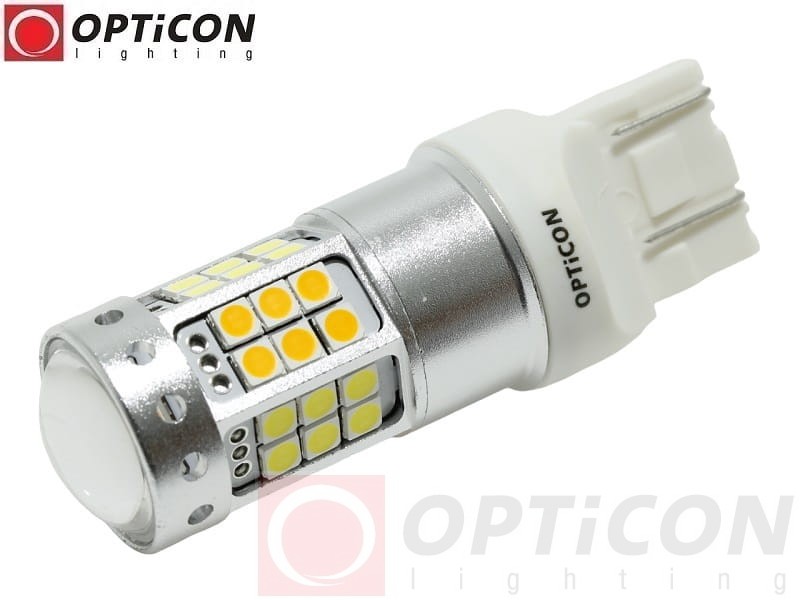

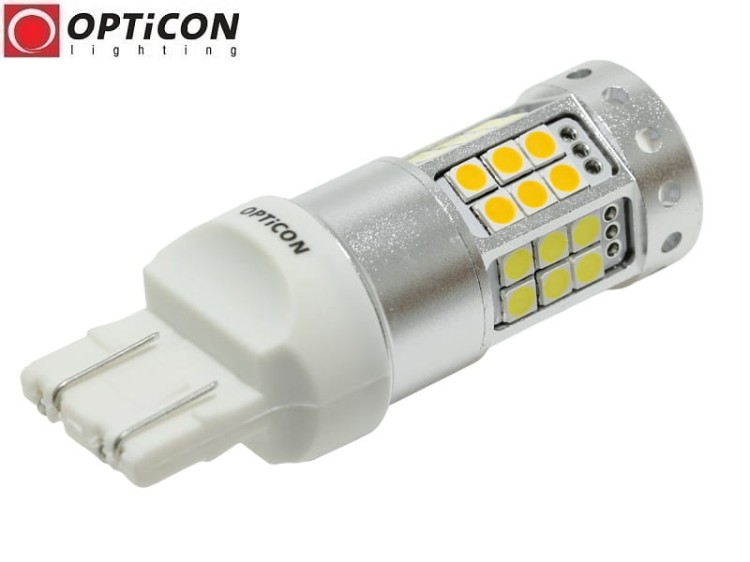

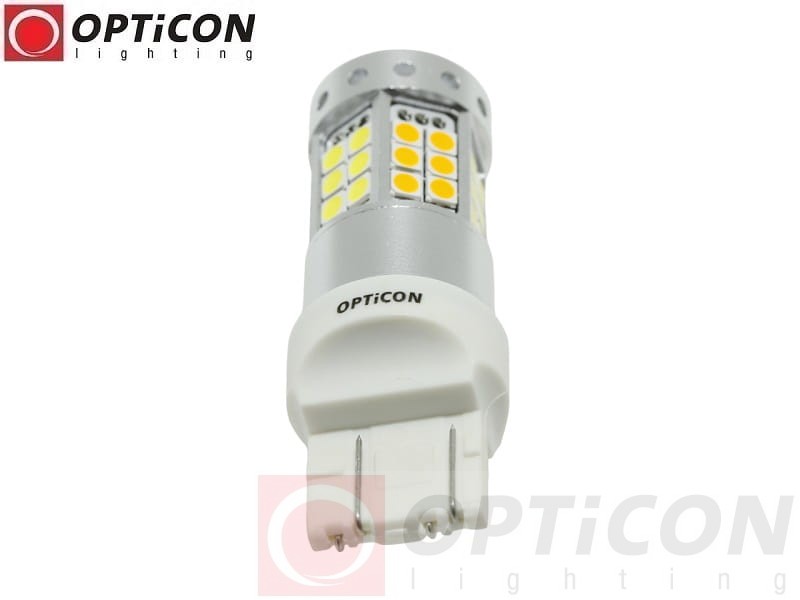

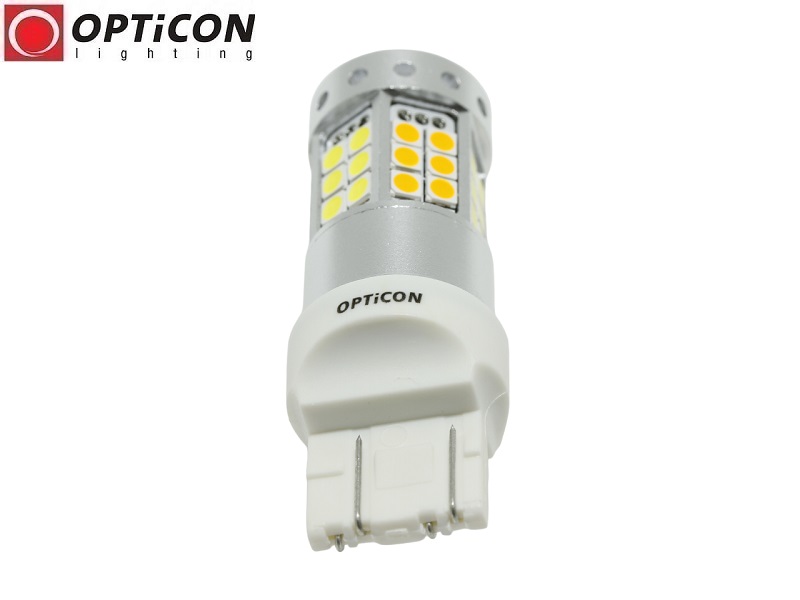

Zdjęcia żarówki LED W21/5W T20 Dual Color 18/24 OPTICON

Dlaczego warto wybrać żarówkę LED W21/5W T20 7443 / 7444 Dual Color OPTICON?

Żarówka LED W21/5W T20 7443 / 7444 Dual Color OPTICON to rozwiązanie dla kierowców i warsztatów zajmujących się modernizacją oświetlenia samochodowego, szczególnie pojazdów sprowadzonych z rynku amerykańskiego.

Jej najważniejsze zalety to 42 diody LED SMD3030, technologia Dual Color 18/24, automatyczne przełączanie kolorów, szeroki kąt świecenia 340°, uniwersalna polaryzacja 7443 / 7443CK oraz zakres napięcia 9–18V DC.

Produkt został opracowany na podstawie wieloletniego doświadczenia firmy OPTICON Lighting w samochodowym oświetleniu LED i umożliwia bezpośredni montaż w kompatybilnej fabrycznej oprawce bez jej mechanicznego przerabiania.

Wybierz żarówkę LED W21/5W T20 Dual Color 18/24 OPTICON i połącz intensywne białe światło oraz pomarańczowy kierunkowskaz w jednej kompaktowej żarówce LED.
