Włącznik LED z Czujnikiem Ruchu i Zmierzchu Dzień/Noc 12V / 24V DC 6A – Regulacja Czasu

Automatyczny włącznik taśm LED z czujnikiem ruchu i funkcją Dzień/Noc

Włącznik LED z czujnikiem ruchu i zmierzchu 12V / 24V DC 6A to praktyczny sterownik umożliwiający automatyczne włączanie i wyłączanie oświetlenia LED po wykryciu ruchu. Dzięki dodatkowej funkcji Dzień/Noc urządzenie może uruchamiać światło wyłącznie po zmroku lub działać przez całą dobę, niezależnie od poziomu oświetlenia otoczenia.

Urządzenie przeznaczone jest do współpracy z jednokolorowymi taśmami LED 12V i 24V DC oraz innymi kompatybilnymi źródłami światła zasilanymi napięciem stałym.

Czujnik ruchu o zasięgu do 5 metrów wykrywa obecność ruchu w swoim polu detekcji i automatycznie włącza podłączone oświetlenie. Po upływie ustawionego czasu bez wykrycia kolejnego ruchu światło zostaje wyłączone.

Włącznik posiada regulowany czas świecenia od 15 sekund do 5 minut, dzięki czemu jego działanie można dostosować do konkretnego pomieszczenia i sposobu użytkowania.

Dodatkowy przełącznik Dzień/Noc umożliwia wybór jednego z dwóch trybów:

• Tryb DZIEŃ – czujnik ruchu działa niezależnie od jasności otoczenia, również w ciągu dnia.
• Tryb NOC – czujnik uruchamia oświetlenie po wykryciu ruchu, gdy poziom oświetlenia otoczenia jest odpowiednio niski.

Maksymalny prąd obciążenia wynosi 6A, co umożliwia sterowanie oświetleniem LED o łącznej mocy do 72W przy 12V DC lub 144W przy 24V DC.

Kompaktowa obudowa w kolorze białym o wymiarach 41 × 41 × 14 mm oraz przewody o długości 2 × 100 cm ułatwiają montaż urządzenia w instalacjach oświetlenia LED.

Najważniejsze zalety włącznika LED z czujnikiem ruchu i zmierzchu

• Automatyczne włączanie światła – po wykryciu ruchu.
• Automatyczne wyłączanie oświetlenia – po upływie ustawionego czasu bez wykrycia kolejnego ruchu.
• Funkcja Dzień/Noc – możliwość wyboru działania przez całą dobę lub wyłącznie po zmroku.
• Wbudowany czujnik zmierzchu – umożliwia ograniczenie uruchamiania światła przy dostatecznym oświetleniu otoczenia.
• Zasięg wykrywania ruchu do 5 metrów – wygodne sterowanie oświetleniem w pomieszczeniach.
• Regulowany czas świecenia 15 sekund – 5 minut – dopasowanie do sposobu użytkowania.
• Napięcie pracy 12V / 24V DC – współpraca z popularnymi instalacjami LED.
• Maksymalny prąd 6A – obsługa oświetlenia do 72W przy 12V lub 144W przy 24V.
• Złącza DC 5,5/2,1 mm – wygodne podłączenie kompatybilnego zasilacza i oświetlenia.
• Przewody 2 × 100 cm – większa swoboda rozmieszczenia elementów instalacji.
• Kompaktowe wymiary 41 × 41 × 14 mm – łatwiejsze dopasowanie do zabudowy.
• Pamięć ostatniego ustawienia – funkcja wskazana w specyfikacji urządzenia.
• Wygodna obsługa – brak konieczności używania tradycyjnego włącznika.

Jak działa czujnik ruchu LED z funkcją Dzień/Noc?

Sterownik automatycznie kontroluje podłączone oświetlenie LED na podstawie wykrywania ruchu i wybranego trybu pracy.

1. Wykrycie ruchu

Czujnik wykrywa ruch w odległości do 5 metrów. Jeżeli spełnione są warunki wybranego trybu pracy, sterownik automatycznie włącza podłączoną taśmę LED lub inne kompatybilne źródło światła.

2. Automatyczne włączenie oświetlenia

Po wykryciu ruchu światło uruchamia się bez konieczności naciskania przycisku lub używania tradycyjnego włącznika.

3. Odliczanie ustawionego czasu

Oświetlenie pozostaje włączone przez czas ustawiony na sterowniku. Zakres regulacji wynosi od 15 sekund do 5 minut.

4. Automatyczne wyłączenie światła

Jeżeli przez ustawiony czas nie zostanie wykryty kolejny ruch, sterownik automatycznie wyłącza oświetlenie.

5. Ponowne wykrycie ruchu

Po ponownym wykryciu ruchu sterownik ponownie uruchamia lub podtrzymuje działanie oświetlenia zgodnie z ustawionym czasem i wybranym trybem pracy.

Tryb DZIEŃ – czujnik ruchu działający przez całą dobę

Po ustawieniu przełącznika w pozycji DZIEŃ sterownik reaguje na ruch niezależnie od poziomu oświetlenia otoczenia.

Oznacza to, że podłączona taśma LED może automatycznie włączać się zarówno w dzień, jak i w nocy.

Tryb ten jest szczególnie przydatny w miejscach, w których potrzebne jest dodatkowe oświetlenie niezależnie od pory dnia.

Przykładowe zastosowania trybu DZIEŃ

• Garderoby bez dostępu do światła dziennego.
• Szafy i zabudowy meblowe.
• Pomieszczenia gospodarcze.
• Magazyny i zaplecza.
• Piwnice i schowki.
• Pomieszczenia techniczne.

W trybie DZIEŃ funkcja zmierzchowa nie ogranicza automatycznego włączania oświetlenia.

Tryb NOC – automatyczne oświetlenie uruchamiane po zmroku

Po ustawieniu przełącznika w pozycji NOC sterownik wykorzystuje dodatkowo czujnik zmierzchu.

W tym trybie światło uruchamia się po wykryciu ruchu, gdy oświetlenie otoczenia jest odpowiednio słabe.

Jeżeli w pomieszczeniu jest wystarczająco jasno, urządzenie nie musi uruchamiać dodatkowego oświetlenia LED.

Takie rozwiązanie pozwala ograniczyć niepotrzebne świecenie taśmy LED w ciągu dnia.

Przykładowe zastosowania trybu NOC

• Oświetlenie korytarzy po zmroku.
• Oświetlenie pomocnicze przy schodach.
• Oświetlenie nocne w przedpokojach.
• Oświetlenie przejść i ciągów komunikacyjnych.
• Oświetlenie pomocnicze w garażach.
• Oświetlenie dekoracyjne uruchamiane po zmroku.

Ważne: w przedstawionej specyfikacji nie określono wartości progu zmierzchowego w luksach (lx). Nie należy zatem zakładać możliwości jego regulacji.

Dzień czy Noc – który tryb pracy wybrać?

Regulacja czasu świecenia od 15 sekund do 5 minut

Włącznik umożliwia dopasowanie czasu automatycznego wyłączenia światła do sposobu korzystania z pomieszczenia.

Zakres regulacji wynosi od 15 sekund do 5 minut.

Krótki czas świecenia – 15–30 sekund

Może sprawdzić się w miejscach, przez które użytkownik tylko przechodzi, np. w niewielkich korytarzach i schowkach.

Średni czas świecenia – około 1–2 minut

Praktyczne rozwiązanie do garderób, przedpokojów i pomieszczeń pomocniczych.

Dłuższy czas świecenia – do 5 minut

Przydatny w magazynach, garażach i pomieszczeniach gospodarczych, w których potrzebny jest dłuższy czas działania światła.

Uwaga: podane zastosowania są przykładowe. Czas świecenia należy dostosować do rzeczywistych warunków użytkowania.

Gdzie stosować włącznik LED z czujnikiem ruchu i zmierzchu?

1. Oświetlenie korytarzy

Automatyczne włączanie taśmy LED po wykryciu ruchu. W trybie NOC oświetlenie może uruchamiać się tylko wtedy, gdy jest ciemno.

2. Oświetlenie schodów

Możliwość automatycznego sterowania pomocniczym oświetleniem schodowym. Czujnik należy zamontować tak, aby wykrywał osobę przed wejściem na schody.

3. Garderoby i szafy

Wygodne uruchamianie oświetlenia podczas korzystania z garderoby. Tryb DZIEŃ umożliwia działanie niezależnie od jasności otoczenia.

4. Piwnice

Automatyczne włączanie oświetlenia po wejściu do pomieszczenia, bez konieczności szukania przełącznika.

5. Pomieszczenia gospodarcze

Praktyczne sterowanie oświetleniem LED w pralniach, schowkach i pomieszczeniach pomocniczych.

6. Garaże

Automatyczne oświetlenie pomocnicze uruchamiane po wykryciu ruchu w odpowiednio dobranym polu detekcji.

7. Magazyny

Automatyczne sterowanie oświetleniem wybranych stref magazynowych i zapleczy.

8. Przedpokoje

Możliwość zastosowania jako automatyczne oświetlenie pomocnicze, szczególnie przy korzystaniu z trybu NOC.

9. Zabudowy meblowe

Sterowanie oświetleniem LED w większych zabudowach meblowych i garderobach.

10. Oświetlenie dekoracyjne LED

Automatyczne włączanie jednokolorowych taśm LED w zależności od wykrycia ruchu oraz wybranego trybu pracy.

Włącznik LED 12V i 24V DC – z jakim oświetleniem współpracuje?

Urządzenie przeznaczone jest do instalacji oświetleniowych zasilanych napięciem 12V lub 24V DC.

Może współpracować z kompatybilnymi źródłami światła, takimi jak:

• Jednokolorowe taśmy LED 12V DC.
• Jednokolorowe taśmy LED 24V DC.
• Taśmy LED COB 12V i 24V DC.
• Hermetyczne moduły LED 12V i 24V DC.
• Oświetlenie meblowe LED zasilane stałym napięciem.
• Kompatybilne lampki i oprawy LED 12V / 24V DC.

Ważne: urządzenie nie posiada funkcji regulacji jasności. Służy do automatycznego włączania i wyłączania podłączonego oświetlenia LED.

Maksymalna moc podłączonego oświetlenia LED

Maksymalny prąd obciążenia sterownika wynosi 6A.

Przy doborze oświetlenia należy uwzględnić rzeczywisty pobór prądu podłączonych taśm LED, parametry zasilacza oraz dopuszczalną obciążalność przewodów i złączy.

Nie należy przekraczać maksymalnego prądu 6A.

Przykład – taśma LED 12V o mocy 9,6W/m

Przy maksymalnej mocy 72W teoretyczna długość taśmy LED 12V o poborze 9,6W/m wynosi:

72W ÷ 9,6W/m = 7,5 metra

Przykład – taśma LED 24V o mocy 9,6W/m

Przy maksymalnej mocy 144W teoretyczna długość taśmy LED 24V o poborze 9,6W/m wynosi:

144W ÷ 9,6W/m = 15 metrów

W praktyce należy pozostawić zapas obciążalności i uwzględnić spadki napięcia na dłuższych odcinkach taśmy LED.

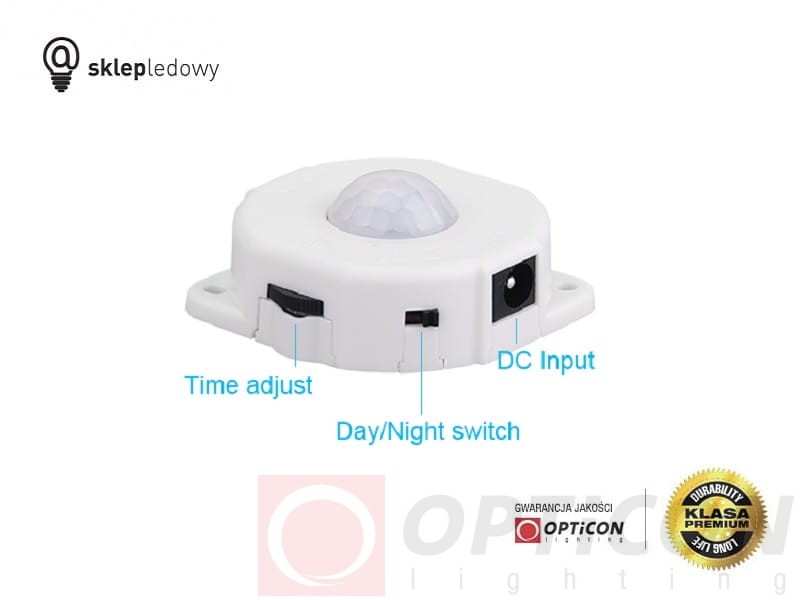

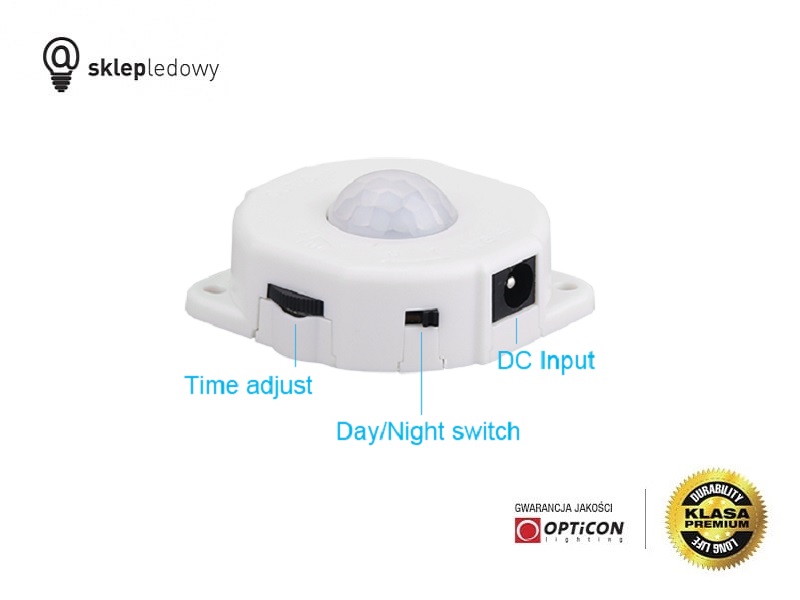

Złącza DC 5,5/2,1 mm i przewody 100 cm – wygodny montaż

Włącznik wyposażony jest w złącza DC 5,5/2,1 mm, które ułatwiają podłączenie kompatybilnego zasilacza i oświetlenia LED.

Długość przewodów wynosi 2 × 100 cm, co zapewnia większą swobodę rozmieszczenia elementów instalacji.

Kompaktowa obudowa o wymiarach 41 × 41 × 14 mm pozwala na montaż w wielu zabudowach i instalacjach oświetleniowych.

Uwaga: przed podłączeniem należy sprawdzić polaryzację i dopuszczalny prąd złączy DC 5,5/2,1 mm. Nie każde złącze tego typu jest przystosowane do obciążenia 6A.

Jak podłączyć włącznik LED z czujnikiem ruchu i zmierzchu?

Urządzenie należy zamontować pomiędzy zasilaczem LED a podłączonym oświetleniem.

Zasilacz LED 12V / 24V DC → Włącznik LED z Czujnikiem Ruchu i Zmierzchu 6A → Taśma LED 12V / 24V DC

Instrukcja montażu krok po kroku

1. Wybierz miejsce montażu. Umieść sterownik w miejscu zapewniającym wykrywanie ruchu oraz prawidłową pracę czujnika zmierzchu.
2. Sprawdź zasięg detekcji. Maksymalny deklarowany zasięg wynosi 5 metrów.
3. Przygotuj zasilacz LED. Napięcie zasilacza musi odpowiadać napięciu podłączonego oświetlenia.
4. Odłącz zasilanie. Wszystkie połączenia wykonuj przy wyłączonym zasilaniu.
5. Podłącz zasilacz do sterownika. Wykorzystaj kompatybilne złącze DC 5,5/2,1 mm.
6. Podłącz oświetlenie LED. Zachowaj prawidłową polaryzację.
7. Sprawdź obciążenie. Łączny prąd podłączonego oświetlenia nie może przekraczać 6A.
8. Wybierz tryb Dzień/Noc. Ustaw przełącznik zgodnie z wymaganym sposobem działania.
9. Ustaw czas świecenia. Wybierz wartość z zakresu 15 sekund – 5 minut.
10. Uruchom instalację. Podłącz zasilanie po sprawdzeniu wszystkich połączeń.
11. Sprawdź działanie. Wykonaj ruch w polu detekcji i sprawdź automatyczne włączenie oraz wyłączenie światła.

Ważne: urządzenie przeznaczone jest do instalacji 12V lub 24V DC. Nie wolno podłączać go bezpośrednio do sieci 230V AC.

Dane techniczne włącznika LED z czujnikiem ruchu i zmierzchu 6A

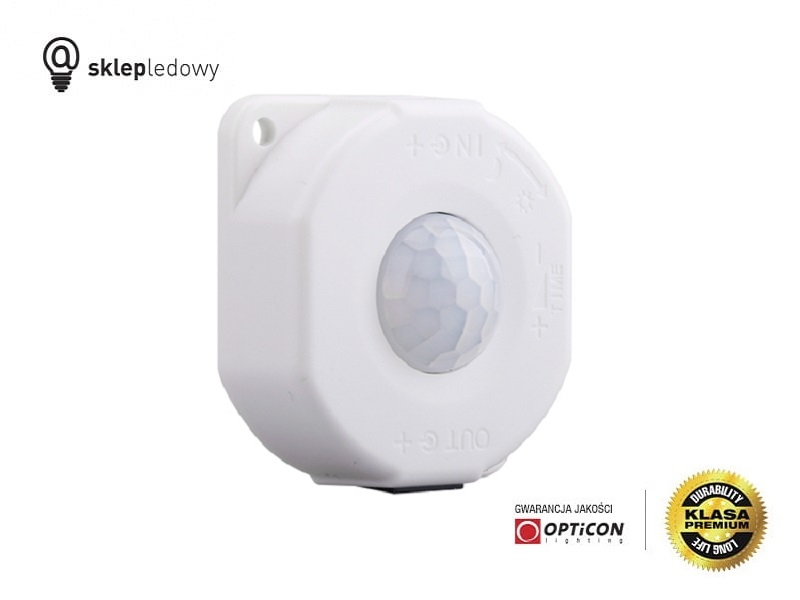

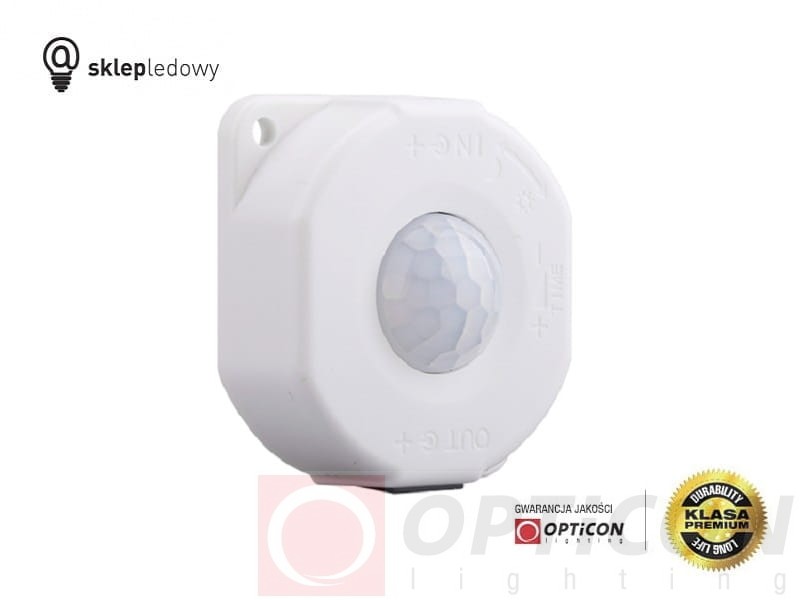

Zdjęcia włącznika LED z czujnikiem ruchu i zmierzchu Dzień/Noc

FAQ – najczęściej zadawane pytania o włącznik LED Dzień/Noc

Czym różni się tryb Dzień od trybu Noc?

W trybie DZIEŃ czujnik reaguje na ruch niezależnie od poziomu oświetlenia otoczenia. W trybie NOC oświetlenie uruchamia się po wykryciu ruchu tylko wtedy, gdy jest odpowiednio ciemno.

Czy włącznik posiada czujnik zmierzchu?

Tak. Czujnik zmierzchu wykorzystywany jest podczas pracy w trybie NOC.

Czy urządzenie automatycznie włącza światło?

Tak. Po wykryciu ruchu i spełnieniu warunków wybranego trybu sterownik automatycznie włącza oświetlenie LED.

Jaki jest zasięg czujnika ruchu?

Deklarowany zasięg wykrywania ruchu wynosi do 5 metrów. Rzeczywisty zasięg zależy od warunków montażu.

Czy można ustawić czas świecenia?

Tak. Czas automatycznego wyłączenia oświetlenia można regulować w zakresie 15 sekund – 5 minut.

Czy można regulować jasność światła?

Nie. Urządzenie służy do automatycznego włączania i wyłączania oświetlenia LED, bez funkcji ściemniania.

Czy włącznik współpracuje z taśmami LED 12V?

Tak. Maksymalny prąd wynosi 6A, co przy napięciu 12V odpowiada mocy do 72W.

Czy można podłączyć taśmy LED 24V?

Tak. Przy napięciu 24V maksymalna moc podłączonego oświetlenia wynosi 144W.

Czy włącznik nadaje się do oświetlenia schodów?

Można wykorzystać go do sterowania odpowiednio zaprojektowanym oświetleniem pomocniczym schodów. Należy zapewnić prawidłowe wykrywanie ruchu i bezpieczny sposób działania instalacji.

Czy włącznik można stosować w garderobie?

Tak. Automatyczne sterowanie oświetleniem LED w garderobie jest jednym z przykładowych zastosowań urządzenia.

Czy włącznik posiada pamięć ustawień?

Tak. Zgodnie ze specyfikacją urządzenie posiada funkcję pamięci ostatniego ustawienia.

Czy można podłączyć urządzenie bezpośrednio do 230V AC?

Nie. Włącznik przeznaczony jest do instalacji 12V lub 24V DC i wymaga odpowiedniego zasilacza LED.

Włącznik LED z czujnikiem ruchu i zmierzchu – automatyczne oświetlenie wtedy, gdy jest potrzebne

Włącznik taśm LED z czujnikiem ruchu Dzień/Noc 12V / 24V DC 6A to praktyczne rozwiązanie do automatyzacji oświetlenia LED.

Połączenie czujnika ruchu o zasięgu do 5 metrów, funkcji zmierzchowej, przełącznika Dzień/Noc oraz regulowanego czasu świecenia od 15 sekund do 5 minut pozwala dostosować sposób działania oświetlenia do różnych zastosowań.

Maksymalny prąd 6A, obsługa instalacji 12V i 24V DC, przewody o długości 2 × 100 cm oraz kompaktowa obudowa sprawiają, że urządzenie sprawdzi się w korytarzach, garderobach, garażach, magazynach i pomieszczeniach gospodarczych.

Wybierz włącznik LED z czujnikiem ruchu i zmierzchu Dzień/Noc, aby automatycznie sterować oświetleniem bez konieczności używania tradycyjnego przełącznika.
