Oryginalna szybkozłączka WAGO 222-415 – złączka 5-przewodowa 0,08–4 mm² z dźwigniami
WAGO 222-415 – profesjonalna złączka elektryczna do 5 przewodów
Oryginalna szybkozłączka WAGO 222-415 to uniwersalna złączka instalacyjna z pięcioma zaciskami dźwigniowymi, przeznaczona do szybkiego i wygodnego łączenia przewodów elektrycznych. Dzięki technologii CAGE CLAMP® umożliwia podłączanie przewodów jednodrutowych (drut) oraz wielodrutowych (linka) bez konieczności stosowania tradycyjnych zacisków śrubowych.
Model WAGO 222-415 należy do cenionej serii 222, wykorzystywanej przez elektryków i instalatorów podczas wykonywania instalacji elektrycznych, montażu oświetlenia LED oraz prac serwisowych. Złączka posiada 5 zacisków połączonych wewnętrznie w jeden wspólny punkt elektryczny, co pozwala wygodnie łączyć i rozgałęziać przewody tego samego potencjału.
Produkt jest oryginalną szybkozłączką firmy WAGO, a nie zamiennikiem określanym jako „typ WAGO” lub „ala WAGO”. Oryginalny mechanizm sprężynowy zapewnia kontrolowany docisk przewodów, natomiast wygodne pomarańczowe dźwignie umożliwiają ich szybkie podłączanie i odłączanie.
Szybkozłączka WAGO 222-415 5-przewodowa sprawdza się zarówno w nowych instalacjach, jak i podczas modernizacji istniejących połączeń. Możliwość wielokrotnego otwierania zacisków ułatwia prace montażowe, diagnostykę oraz serwis.
Najważniejsze zalety oryginalnej szybkozłączki WAGO 222-415
- Oryginalny produkt WAGO – markowa szybkozłączka serii 222.
- 5 zacisków przewodowych – umożliwia połączenie pięciu przewodów w jednym punkcie elektrycznym.
- Technologia CAGE CLAMP® – sprężynowy mechanizm zaciskowy.
- Obsługa przewodów jednodrutowych i wielodrutowych – wygodne zastosowanie w różnych instalacjach.
- Przewody wielodrutowe do 4 mm² – szeroki zakres przekrojów.
- Dźwigniowy mechanizm – szybkie otwieranie i zamykanie zacisków.
- Montaż bez dokręcania śrub – przewody mocowane są za pomocą zacisku sprężynowego.
- Możliwość ponownego wykorzystania – złączkę można otworzyć i ponownie podłączyć przewody.
- Wygodne rozgałęzianie przewodów – pięć połączonych elektrycznie punktów przyłączeniowych.
- Szerokie zastosowanie – instalacje elektryczne, oświetlenie LED i prace serwisowe.
Technologia CAGE CLAMP® – pewne połączenie bez zacisków śrubowych
WAGO 222-415 wykorzystuje technologię CAGE CLAMP®, opartą na sprężynowym mechanizmie dociskającym przewód do elementu przewodzącego. Po zamknięciu dźwigni zacisk utrzymuje żyłę w odpowiednim położeniu, zapewniając stabilny kontakt elektryczny przy prawidłowym montażu.
W porównaniu z tradycyjnymi kostkami śrubowymi rozwiązanie to eliminuje konieczność ręcznego dokręcania śrub mocujących przewody. Ułatwia także ponowne otwarcie połączenia, gdy konieczna jest zmiana instalacji.
Dlaczego warto wybrać zaciski dźwigniowe?
- przyspieszają podłączanie przewodów;
- umożliwiają wygodne rozłączanie połączeń;
- nie wymagają skręcania żył ze sobą;
- pozwalają stosować odpowiednie przewody sztywne i elastyczne;
- ułatwiają modernizację i serwis instalacji.
Oryginalna WAGO 222-415 a zamienniki typu WAGO
Na rynku można spotkać wiele złączek opisywanych jako „typ WAGO”. Nie są to jednak produkty firmy WAGO i nie należy automatycznie przypisywać im parametrów ani aprobat oryginalnych modeli.
Wybierając oryginalną szybkozłączkę WAGO 222-415, otrzymujesz produkt konkretnego producenta, posiadający określoną konstrukcję, dokumentację techniczną oraz parametry użytkowe.
Ma to znaczenie szczególnie podczas wykonywania profesjonalnych instalacji elektrycznych, gdzie prawidłowy dobór złączek i zgodność z wymaganiami montażowymi wpływają na bezpieczeństwo całego obwodu.
Jakie przewody można podłączyć do WAGO 222-415?
Szybkozłączka WAGO 222-415 umożliwia łączenie przewodów miedzianych jednodrutowych i wielodrutowych w zakresach określonych dla danego typu przewodu.
- Przewody jednodrutowe (drut): 0,08–2,5 mm².
- Przewody wielodrutowe (linka): 0,08–4,0 mm².
- Liczba przyłączanych przewodów: maksymalnie 5, po jednym w każdym zacisku.
Możliwość stosowania różnych przekrojów ułatwia wykonywanie połączeń instalacyjnych. Każdy podłączany przewód musi jednak odpowiadać wymaganiom producenta dotyczącym typu żyły, przekroju i przygotowania końcówki.
Ważne: Wszystkie pięć zacisków WAGO 222-415 jest ze sobą połączonych elektrycznie. Złączka służy do łączenia przewodów tego samego potencjału, a nie do niezależnego łączenia pięciu różnych obwodów. Nie wolno łączyć w jednej złączce przewodów fazowych, neutralnych i ochronnych jako oddzielnych funkcji.
Zastosowanie szybkozłączki WAGO 222-415
Pięcioprzewodowa złączka WAGO znajduje zastosowanie wszędzie tam, gdzie potrzebne jest wygodne połączenie lub rozgałęzienie większej liczby przewodów.
- Puszki elektroinstalacyjne – łączenie i rozgałęzianie przewodów.
- Instalacje elektryczne w budynkach – wykonywanie połączeń instalacyjnych.
- Oświetlenie LED – podłączanie przewodów zasilających oprawy i zasilacze.
- Oświetlenie meblowe – rozgałęzianie odpowiednio dobranych przewodów.
- Instalacje automatyki budynkowej – połączenia elektryczne zgodne z wymaganiami systemu.
- Szafki sterownicze – wykonywanie połączeń w odpowiednich warunkach montażowych.
- Modernizacja instalacji – wymiana istniejących połączeń przewodów.
- Serwis urządzeń elektrycznych – wygodne rozłączanie i ponowne podłączanie żył.
Jak zamontować szybkozłączkę WAGO 222-415?
Montaż złączki dźwigniowej jest wygodny, jednak prace przy instalacjach elektrycznych powinny być wykonywane przez osoby posiadające odpowiednie kwalifikacje.
- Wyłącz zasilanie i sprawdź brak napięcia odpowiednim przyrządem.
- Przygotuj przewody – usuń izolację na długości wskazanej w dokumentacji WAGO.
- Podnieś pomarańczową dźwignię wybranego zacisku.
- Wprowadź odizolowaną żyłę do otworu przyłączeniowego.
- Opuść dźwignię, aby zacisk sprężynowy zamocował przewód.
- Sprawdź prawidłowe osadzenie żyły w złączce.
- Powtórz czynności dla pozostałych przewodów, zachowując właściwy schemat połączenia.
- Umieść złączkę w odpowiedniej puszce lub obudowie zgodnie z wymaganiami instalacji.
Uwaga: Nie należy wykonywać połączeń pod napięciem. Przed montażem należy sprawdzić dokumentację producenta, dopuszczalne parametry elektryczne oraz warunki stosowania złączki.
Dane techniczne – oryginalna szybkozłączka WAGO 222-415
| Parametr | Specyfikacja |
|---|---|
| Producent | WAGO |
| Model | 222-415 |
| Seria | 222 |
| Rodzaj produktu | Szybkozłączka instalacyjna z dźwigniami |
| Liczba zacisków | 5 |
| Liczba wspólnych potencjałów | 1 |
| Technologia zacisku | CAGE CLAMP® |
| Przewody jednodrutowe | 0,08–2,5 mm² |
| Przewody wielodrutowe | 0,08–4,0 mm² |
| Obsługiwane rodzaje przewodów | Drut i linka |
| Mechanizm | Zacisk sprężynowy z dźwignią |
| Możliwość ponownego podłączenia | Tak |
| Oryginalny produkt WAGO | Tak |
| Aprobaty i certyfikaty wskazane w specyfikacji | ENEC, VDE, UL, RosTest |
| Liczba sztuk w zestawie | 1 |
Najczęściej zadawane pytania – FAQ
Czy WAGO 222-415 jest oryginalnym produktem?
Tak. Oferowana szybkozłączka to oryginalny produkt WAGO, model 222-415, należący do serii 222.
Ile przewodów można połączyć za pomocą WAGO 222-415?
Złączka umożliwia połączenie pięciu przewodów, po jednym w każdym zacisku. Wszystkie pięć zacisków jest połączonych elektrycznie.
Czy WAGO 222-415 nadaje się do przewodów typu linka?
Tak. Model obsługuje przewody wielodrutowe w zakresie 0,08–4,0 mm², zgodnie z podaną specyfikacją.
Czy złączka nadaje się do przewodów jednodrutowych?
Tak. Dla przewodów jednodrutowych podany zakres wynosi 0,08–2,5 mm².
Czy WAGO 222-415 można używać wielokrotnie?
Tak. Mechanizm dźwigniowy umożliwia otwieranie zacisków i ponowne podłączanie przewodów, pod warunkiem że złączka pozostaje nieuszkodzona i spełnione są wymagania producenta.
Czy do montażu potrzebny jest śrubokręt?
Nie. Przewody mocowane są za pomocą dźwigniowego mechanizmu sprężynowego. Do przygotowania końcówek przewodów potrzebne jest odpowiednie narzędzie do usuwania izolacji.
Czy WAGO 222-415 nadaje się do instalacji LED?
Tak. Złączka może być wykorzystywana do wykonywania odpowiednich połączeń przewodów w instalacjach oświetlenia LED, przy zachowaniu parametrów elektrycznych i wymagań montażowych.
Czy można połączyć przewody o różnych przekrojach?
Tak, jeżeli każdy przewód mieści się w zakresie dopuszczonym dla swojego typu, a połączenie jest zgodne z wymaganiami instalacji.
Czy wszystkie pięć zacisków jest ze sobą połączonych?
Tak. WAGO 222-415 posiada jeden wspólny potencjał elektryczny dla wszystkich pięciu zacisków.
Czy można połączyć przewody L, N i PE w jednej złączce?
Nie. Wszystkie zaciski są połączone elektrycznie. Przewody o różnych funkcjach, takich jak L, N i PE, wymagają oddzielnych, odpowiednio dobranych złączek.
Zawartość zestawu
- 1 × oryginalna szybkozłączka WAGO 222-415 – 5-przewodowa, z dźwigniami.
WAGO 222-415 – wygodne rozgałęzianie i łączenie pięciu przewodów
Oryginalna szybkozłączka WAGO 222-415 to praktyczne rozwiązanie dla instalatorów potrzebujących połączyć do pięciu przewodów w jednym punkcie elektrycznym.
Technologia CAGE CLAMP®, pięć wygodnych dźwigni oraz możliwość stosowania odpowiednich przewodów jednodrutowych i wielodrutowych ułatwiają wykonywanie nowych instalacji i modernizację istniejących połączeń.
Wybierz WAGO 222-415, jeśli potrzebujesz oryginalnej, pięcioprzewodowej złączki instalacyjnej renomowanego producenta.

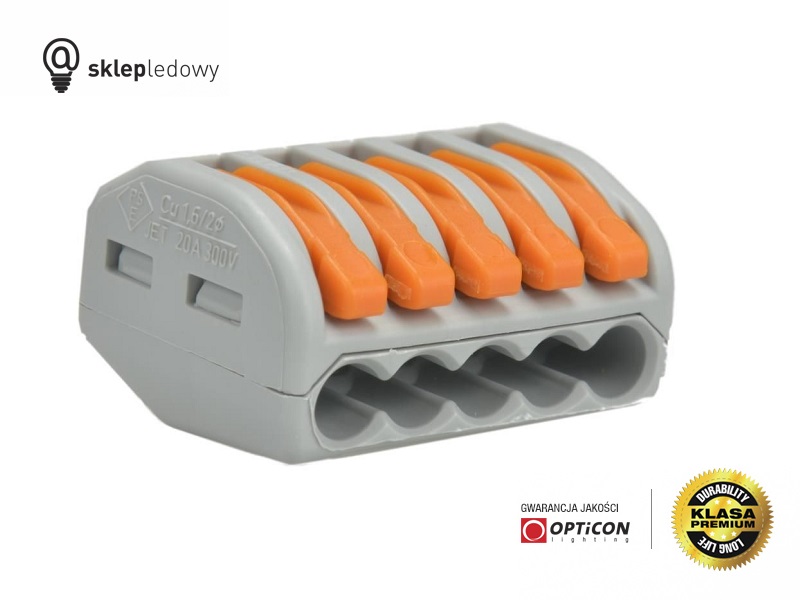

Zdjęcie produktu – oryginalna szybkozłączka WAGO 222-415
