Oryginalna szybkozłączka WAGO 222-413 – złączka 3-przewodowa 0,08–4 mm² z dźwigniami
WAGO 222-413 – profesjonalna szybkozłączka elektryczna do 3 przewodów
Oryginalna szybkozłączka WAGO 222-413 to uniwersalna złączka instalacyjna wyposażona w trzy niezależne zaciski dźwigniowe, przeznaczona do szybkiego i pewnego łączenia przewodów elektrycznych. Dzięki zastosowaniu sprawdzonej technologii CAGE CLAMP® umożliwia wygodne podłączanie przewodów jednodrutowych (drut) oraz wielodrutowych (linka), bez konieczności używania śrubokręta do zaciskania przewodów.
Model WAGO 222-413 należy do popularnej serii 222, cenionej przez elektryków, instalatorów oraz osoby zajmujące się montażem oświetlenia LED. Trzy otwory przyłączeniowe umożliwiają połączenie trzech przewodów w jednym wspólnym punkcie elektrycznym, co ułatwia rozdzielanie zasilania i wykonywanie połączeń w puszkach instalacyjnych.
Produkt jest oryginalną złączką firmy WAGO, a nie zamiennikiem określanym jako „typ WAGO”. Precyzyjnie wykonany mechanizm sprężynowy zapewnia odpowiedni docisk przewodów, a pomarańczowe dźwignie pozwalają wielokrotnie otwierać i zamykać zaciski podczas montażu, modernizacji oraz prac serwisowych.
Szybkozłączka WAGO 222-413 3-przewodowa sprawdza się w instalacjach elektrycznych, przy podłączaniu opraw oświetleniowych, zasilaczy LED, przewodów zasilających oraz podczas modernizacji istniejących połączeń.
Najważniejsze zalety oryginalnej szybkozłączki WAGO 222-413
- Oryginalny produkt WAGO – markowa złączka instalacyjna serii 222.
- 3 zaciski przewodowe – możliwość połączenia trzech żył w jednym punkcie elektrycznym.
- Technologia CAGE CLAMP® – sprężynowy mechanizm zapewniający stabilny docisk przewodu.
- Obsługa przewodów jednodrutowych i wielodrutowych – uniwersalne zastosowanie w instalacjach elektrycznych.
- Przewody elastyczne do 4 mm² – szeroki zakres obsługiwanych przekrojów.
- Wygodne dźwignie – szybkie otwieranie i zamykanie zacisków.
- Wielokrotne użytkowanie – możliwość rozłączenia i ponownego podłączenia przewodów.
- Montaż bez skręcania przewodów – uporządkowane i wygodne połączenie.
- Bez śrub zaciskowych – sprężynowy mechanizm utrzymuje przewód w złączce.
- Szerokie zastosowanie – instalacje elektryczne, oświetlenie LED, puszki połączeniowe i prace serwisowe.
Technologia WAGO CAGE CLAMP® – niezawodne połączenie przewodów
Sercem szybkozłączki WAGO 222-413 jest opatentowana technologia CAGE CLAMP®, wykorzystująca sprężynowy mechanizm zaciskowy. Po zamknięciu dźwigni sprężyna dociska wprowadzony przewód do elementu przewodzącego, tworząc stabilne połączenie elektryczne.
W przeciwieństwie do tradycyjnych kostek śrubowych mechanizm nie wymaga dokręcania śruby bezpośrednio na przewodzie. Ułatwia to montaż oraz ogranicza ryzyko niewłaściwego docisku wynikającego z niedokręcenia zacisku.
Dlaczego zaciski dźwigniowe są wygodne?
- umożliwiają szybkie podłączenie przewodu;
- pozwalają łatwo rozłączyć połączenie podczas serwisu;
- obsługują przewody sztywne i elastyczne w dopuszczonych zakresach;
- nie wymagają skręcania żył ze sobą;
- ułatwiają wykonywanie powtarzalnych połączeń instalacyjnych.
Oryginalna WAGO 222-413 a zamienniki typu WAGO
Na rynku dostępne są liczne złączki określane jako „typ WAGO” lub „zamiennik WAGO”. Nie są one jednak produktami firmy WAGO i nie należy automatycznie przypisywać im parametrów ani aprobat oryginalnych złączek.
Wybierając oryginalną szybkozłączkę WAGO 222-413, otrzymujesz produkt konkretnego producenta, o określonej konstrukcji, dokumentacji technicznej i deklarowanych parametrach.
Ma to szczególne znaczenie w instalacjach elektrycznych, gdzie istotne są jakość połączenia, zgodność z dokumentacją oraz właściwy dobór złączki do rodzaju i przekroju przewodów.
Do jakich przewodów pasuje szybkozłączka WAGO 222-413?
WAGO 222-413 przeznaczona jest do łączenia różnych typów przewodów miedzianych w zakresach dopuszczonych dla tego modelu.
- Przewody jednodrutowe (drut): 0,08–2,5 mm².
- Przewody wielodrutowe (linka): 0,08–4,0 mm².
- Liczba przyłączanych przewodów: maksymalnie 3, po jednym w każdym zacisku.
Możliwość łączenia przewodów o różnych przekrojach ułatwia wykorzystanie złączki w pracach instalacyjnych i serwisowych. Każdy przewód musi jednak odpowiadać wymaganiom konkretnego zacisku.
Ważne: Trzy zaciski złączki WAGO 222-413 są ze sobą połączone elektrycznie. Produkt nie służy do oddzielnego łączenia trzech niezależnych obwodów. Nie należy umieszczać przewodów L, N i PE w jednej złączce.
Gdzie stosuje się szybkozłączki WAGO 222-413?
Trójprzewodowa szybkozłączka WAGO znajduje zastosowanie w instalacjach elektrycznych oraz przy montażu systemów oświetleniowych.
- Puszki elektroinstalacyjne – łączenie i rozgałęzianie przewodów.
- Instalacje oświetleniowe – podłączanie przewodów opraw i punktów świetlnych.
- Zasilacze LED – wykonywanie odpowiednich połączeń przewodów zasilających.
- Oświetlenie meblowe – połączenia przewodów w instalacjach LED.
- Modernizacja instalacji elektrycznych – wymiana istniejących połączeń.
- Instalacje domowe i biurowe – wykonywanie połączeń zgodnych z wymaganiami instalacji.
- Prace serwisowe – wygodne rozłączanie i ponowne podłączanie przewodów.
- Układy sterowania – łączenie odpowiednio dobranych przewodów elektrycznych.
Jak podłączyć przewody do WAGO 222-413?
Montaż szybkozłączki dźwigniowej jest prosty, jednak prace przy instalacji elektrycznej powinny być wykonywane przez osoby posiadające odpowiednie kwalifikacje.
- Wyłącz zasilanie obwodu i sprawdź brak napięcia odpowiednim przyrządem.
- Przygotuj przewód – usuń izolację na długości określonej przez producenta złączki.
- Podnieś pomarańczową dźwignię wybranego zacisku.
- Wprowadź odizolowaną żyłę do otworu przyłączeniowego aż do właściwego położenia.
- Opuść dźwignię, aby mechanizm sprężynowy zacisnął przewód.
- Sprawdź prawidłowe osadzenie przewodu i powtórz czynności dla pozostałych żył.
- Umieść połączenie w odpowiedniej obudowie lub puszce, zgodnie z wymaganiami instalacji.
Uwaga: Nie wykonuj połączeń pod napięciem. Przed montażem sprawdź dokumentację producenta dotyczącą długości odizolowania, dopuszczonych przewodów oraz warunków stosowania złączki.
Dane techniczne – WAGO 222-413 3-przewodowa
| Parametr | Specyfikacja |
|---|---|
| Producent | WAGO |
| Model | 222-413 |
| Seria | 222 |
| Rodzaj produktu | Szybkozłączka instalacyjna z dźwigniami |
| Liczba zacisków | 3 |
| Liczba wspólnych potencjałów | 1 |
| Technologia zacisku | CAGE CLAMP® |
| Przewody jednodrutowe | 0,08–2,5 mm² |
| Przewody wielodrutowe | 0,08–4,0 mm² |
| Obsługa przewodów | Drut i linka |
| Mechanizm | Zacisk sprężynowy z dźwignią |
| Możliwość ponownego podłączenia | Tak |
| Oryginalny produkt WAGO | Tak |
| Aprobaty i certyfikaty wskazane w specyfikacji | ENEC, VDE, UL, RosTest |
| Liczba sztuk w zestawie | 1 |
Najczęściej zadawane pytania – FAQ
Czy WAGO 222-413 jest oryginalnym produktem?
Tak. Oferowana szybkozłączka to oryginalny produkt WAGO, model 222-413, należący do serii 222.
Ile przewodów można połączyć za pomocą WAGO 222-413?
Złączka umożliwia połączenie trzech przewodów, po jednym w każdym zacisku. Wszystkie trzy zaciski są połączone elektrycznie.
Czy WAGO 222-413 nadaje się do przewodów typu linka?
Tak. Model obsługuje przewody wielodrutowe w zakresie 0,08–4,0 mm², zgodnie z podaną specyfikacją.
Czy szybkozłączka obsługuje przewody jednodrutowe?
Tak. Dla przewodów jednodrutowych podany zakres wynosi 0,08–2,5 mm².
Czy złączkę WAGO 222-413 można używać wielokrotnie?
Tak. Dźwigniowy mechanizm umożliwia otwieranie zacisków i ponowne podłączanie przewodów, o ile złączka pozostaje nieuszkodzona i spełnione są wymagania producenta.
Czy do montażu potrzebny jest śrubokręt?
Nie. Przewody są mocowane za pomocą dźwigniowego mechanizmu sprężynowego. Do przygotowania przewodów potrzebne jest jednak odpowiednie narzędzie do usuwania izolacji.
Czy WAGO 222-413 nadaje się do instalacji LED?
Tak. Złączka może być stosowana do wykonywania odpowiednich połączeń przewodów w instalacjach oświetlenia LED, z zachowaniem dopuszczalnych parametrów elektrycznych i wymagań montażowych.
Czy można połączyć przewody o różnych przekrojach?
Tak, jeżeli każdy z przewodów mieści się w zakresie dopuszczonym dla swojego typu, a całe połączenie spełnia wymagania instalacji.
Czy można połączyć fazę, neutralny i ochronny w jednej złączce?
Nie. Wszystkie trzy zaciski WAGO 222-413 tworzą jeden wspólny punkt elektryczny. Łączenie przewodów L, N i PE w jednej złączce spowodowałoby nieprawidłowe połączenie obwodów.
Zawartość zestawu
- 1 × oryginalna szybkozłączka WAGO 222-413 – 3-przewodowa, z dźwigniami.
WAGO 222-413 – szybki montaż i pewne połączenie elektryczne
Oryginalna szybkozłączka WAGO 222-413 to sprawdzone rozwiązanie do łączenia trzech przewodów w instalacjach elektrycznych. Mechanizm CAGE CLAMP®, wygodne dźwignie oraz możliwość podłączania przewodów jednodrutowych i wielodrutowych sprawiają, że produkt ułatwia codzienną pracę instalatorów.
Wybierając WAGO 222-413, otrzymujesz oryginalną złączkę renomowanego producenta, przeznaczoną do profesjonalnych zastosowań instalacyjnych.

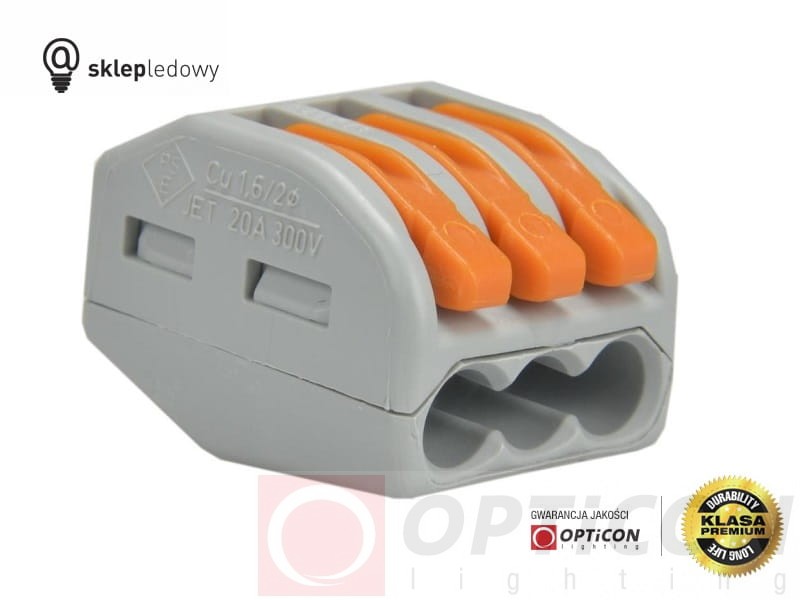

Zdjęcie produktu – oryginalna szybkozłączka WAGO 222-413
