Zestaw Sterowania Taśmami LED OPTICON MONO 24A 12V / 24V RF 2,4GHz – Sterownik, Pilot Wielostrefowy i Panel Dotykowy

OPTICON MONO – kompletny zestaw do bezprzewodowego sterowania jednokolorowymi taśmami LED

Zestaw sterowania LED OPTICON MONO RF 2,4GHz to kompletne rozwiązanie przeznaczone do wygodnego sterowania jednokolorowymi taśmami LED 12V i 24V DC oraz kompatybilnymi modułami LED. Zestaw łączy wydajny sterownik OPTICON MULTI 24A, pilot wielostrefowy OPTICON MULTI oraz elegancki dotykowy panel naścienny OPTICON MONO.

Dzięki zastosowaniu komunikacji radiowej RF 2,4GHz użytkownik może włączać i wyłączać oświetlenie, płynnie regulować jego jasność oraz obsługiwać instalację z różnych miejsc w pomieszczeniu. Pilot zapewnia mobilne sterowanie, natomiast panel dotykowy pozwala wygodnie zarządzać światłem bezpośrednio ze ściany.

Sercem zestawu jest uniwersalny sterownik OPTICON MULTI 24A 12V / 24V DC, który po skonfigurowaniu do trybu MONO obsługuje jednokolorowe oświetlenie LED. Urządzenie posiada cztery kanały wyjściowe o maksymalnym obciążeniu 6A każdy, co daje łączny prąd do 24A i maksymalną moc 288W przy 12V DC lub 576W przy 24V DC, przy odpowiednim wykorzystaniu kanałów.

Zestaw sprawdza się w oświetleniu sufitów podwieszanych, mebli kuchennych, schodów, korytarzy, salonów, sypialni, biur oraz lokali usługowych.

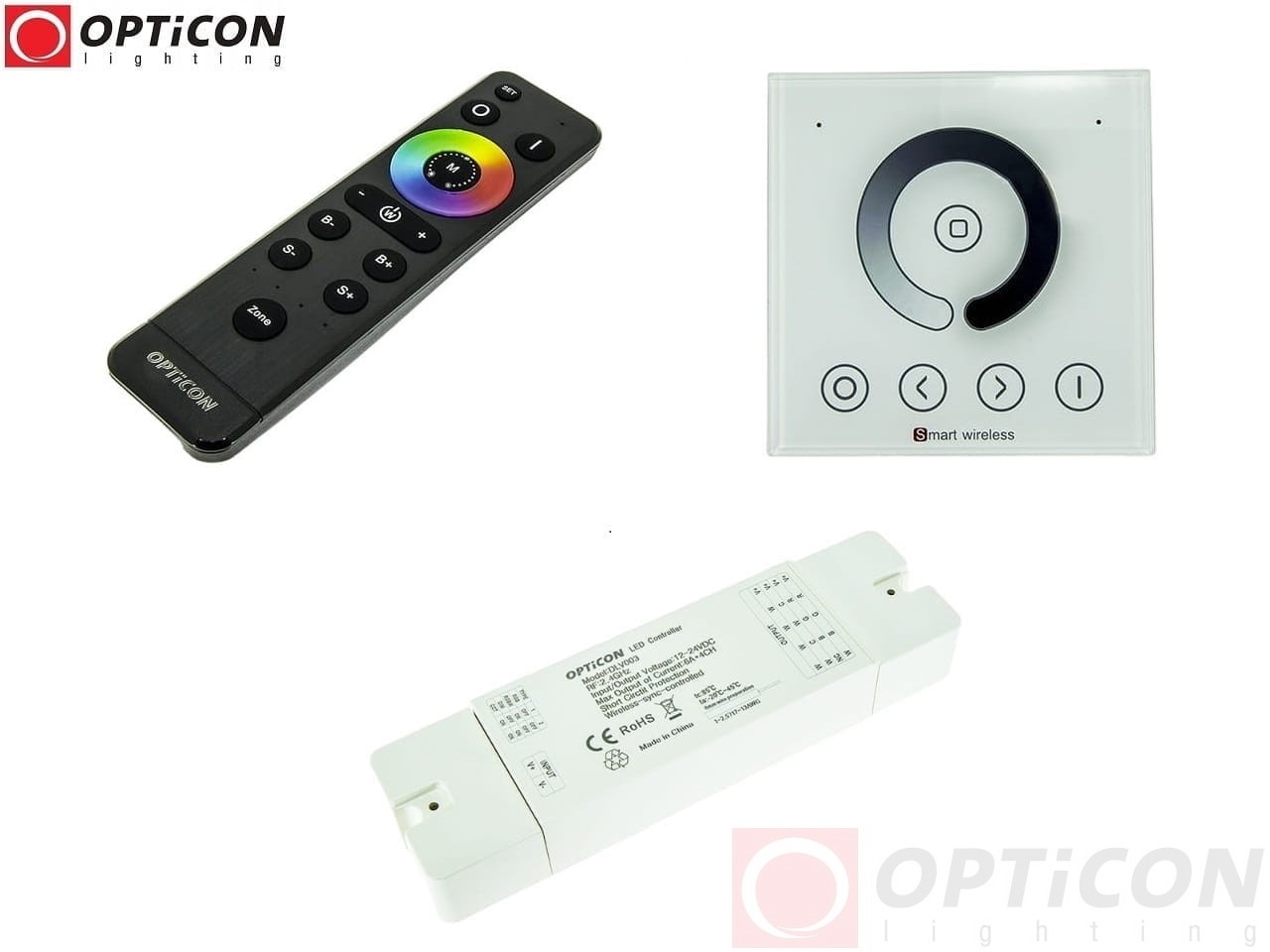

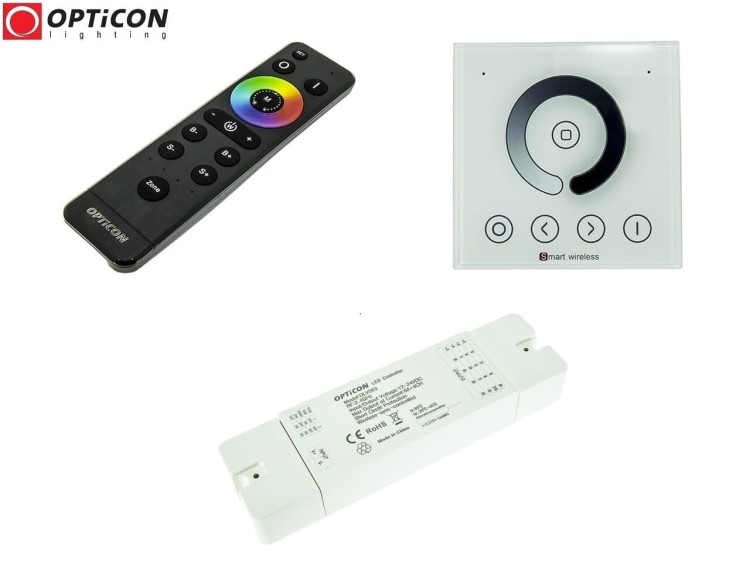

Co znajduje się w zestawie OPTICON MONO?

Komplet składa się z trzech współpracujących urządzeń:

1. 1 × Sterownik OPTICON MULTI Strefowy 24A 12V / 24V DC RF 2,4GHz – uniwersalny sterownik LED PWM, konfigurowany do pracy z jednokolorowymi taśmami LED MONO.
2. 1 × Pilot OPTICON MULTI Wielostrefowy RF 2,4GHz – bezprzewodowy pilot umożliwiający obsługę maksymalnie czterech niezależnych stref oświetlenia.
3. 1 × Panel OPTICON MONO Jednostrefowy RF 2,4GHz 230V AC – dotykowy panel naścienny do włączania, wyłączania i regulacji jasności oświetlenia.

Ważne: zestaw obejmuje urządzenia sterujące. Do uruchomienia instalacji potrzebne są również odpowiednio dobrane taśmy lub moduły LED, zasilacz 12V albo 24V DC oraz przewody instalacyjne.

Dlaczego warto wybrać zestaw OPTICON MONO?

• Kompletny system sterowania – sterownik, pilot i panel naścienny w jednym zestawie.
• Obsługa jednokolorowych taśm LED – regulacja jasności oświetlenia MONO.
• Dwa sposoby sterowania – pilot ręczny oraz dotykowy panel ścienny.
• Komunikacja radiowa RF 2,4GHz – bezprzewodowa obsługa oświetlenia.
• Zasięg do 15 metrów – wygodne sterowanie bez kierowania pilota na odbiornik.
• Sterownik o łącznym prądzie do 24A – cztery kanały wyjściowe po 6A.
• Maksymalna moc 288W przy 12V – dla odpowiednio rozłożonego obciążenia.
• Maksymalna moc 576W przy 24V – dla odpowiednio rozłożonego obciążenia.
• Obsługa instalacji 12V i 24V DC – szerokie możliwości zastosowania.
• Pilot czterostrefowy – możliwość późniejszej rozbudowy systemu.
• Panel dotykowy 230V AC – montaż w standardowej puszce podtynkowej Ø60 mm.
• Płynna regulacja jasności PWM – dopasowanie intensywności światła.
• Pamięć ostatnich ustawień – przywracanie zapamiętanego stanu pracy sterownika.
• Możliwość przypisania do 6 pilotów lub paneli do jednego sterownika.
• Zaciski śrubowe – wygodne podłączanie przewodów.

Wygodne sterowanie oświetleniem LED z pilota i panelu naściennego

Największą zaletą zestawu OPTICON MONO jest możliwość sterowania tym samym oświetleniem na dwa sposoby.

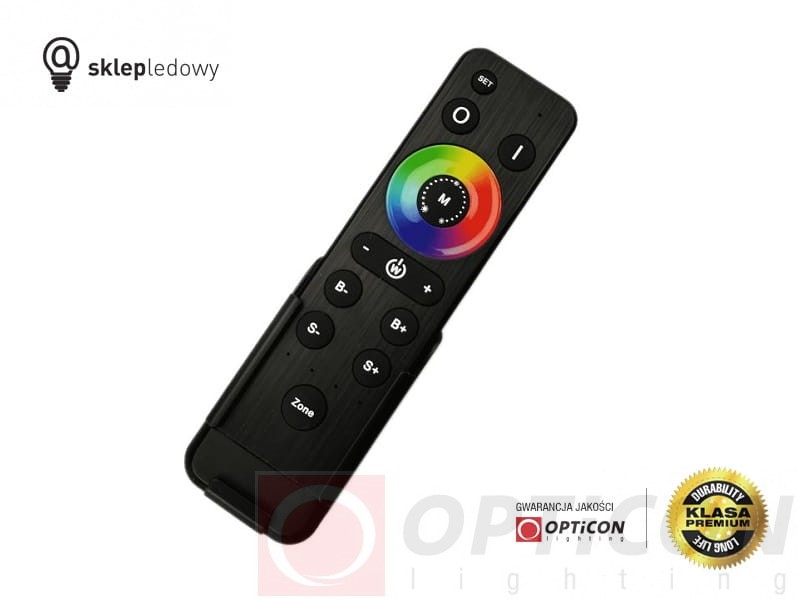

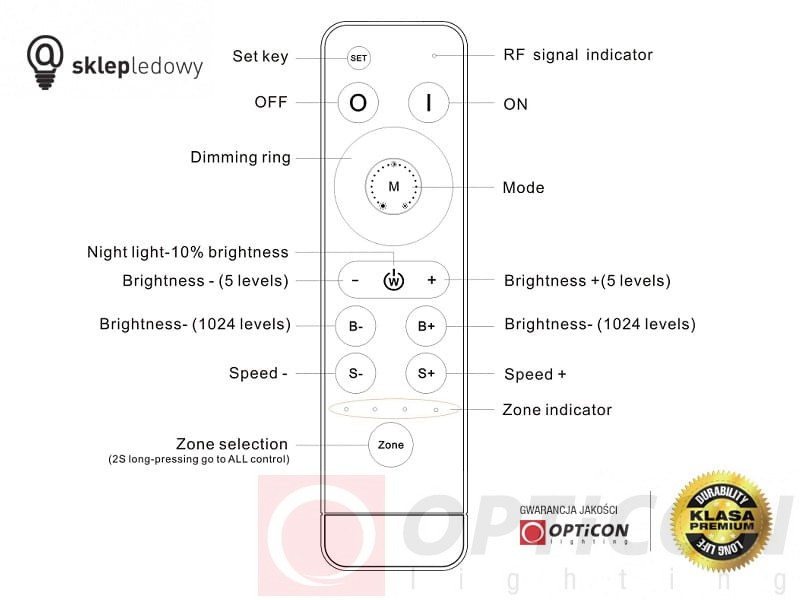

Pilot OPTICON MULTI – sterowanie z dowolnego miejsca w pomieszczeniu

Dołączony pilot OPTICON MULTI RF 2,4GHz pozwala sterować oświetleniem bez konieczności podchodzenia do ściennego włącznika.

Można go używać podczas odpoczynku na kanapie, pracy przy biurku czy oglądania telewizji.

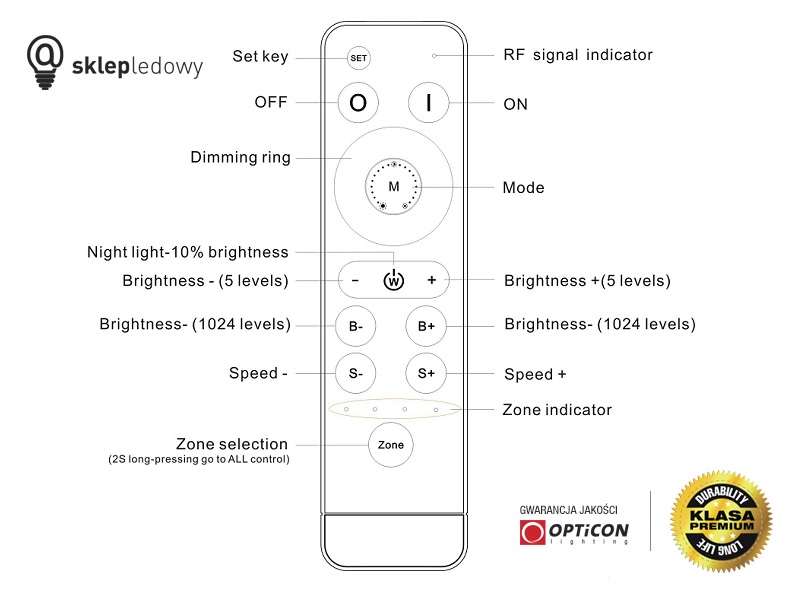

Najważniejsze możliwości pilota w systemie MONO:

• Włączanie i wyłączanie oświetlenia.
• Regulacja jasności jednokolorowych taśm LED.
• Wybór strefy oświetlenia.
• Obsługa maksymalnie czterech niezależnych stref po rozbudowie systemu.
• Sterowanie radiowe RF 2,4GHz.

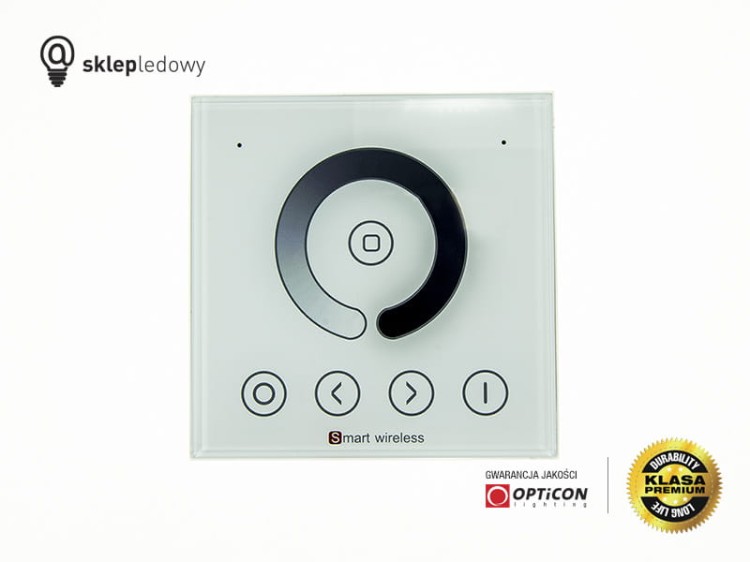

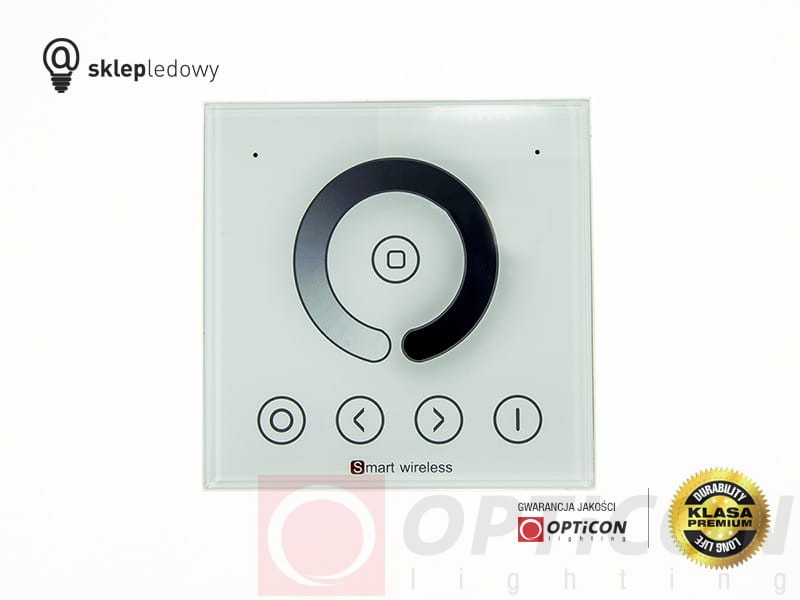

Panel OPTICON MONO – dotykowy włącznik i ściemniacz LED na ścianę

Dołączony panel naścienny OPTICON MONO pełni funkcję nowoczesnego włącznika i ściemniacza LED.

Panel wyposażono w dotykowe elementy sterujące oraz elegancką białą obudowę, która pasuje do nowoczesnych wnętrz.

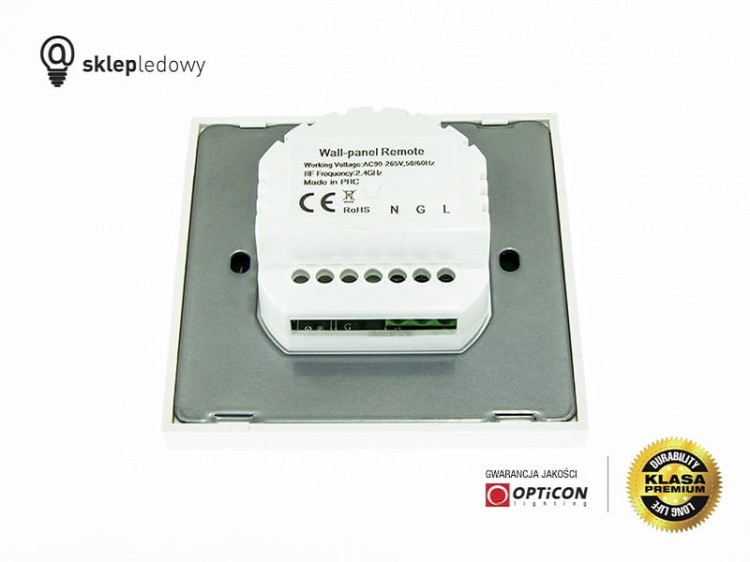

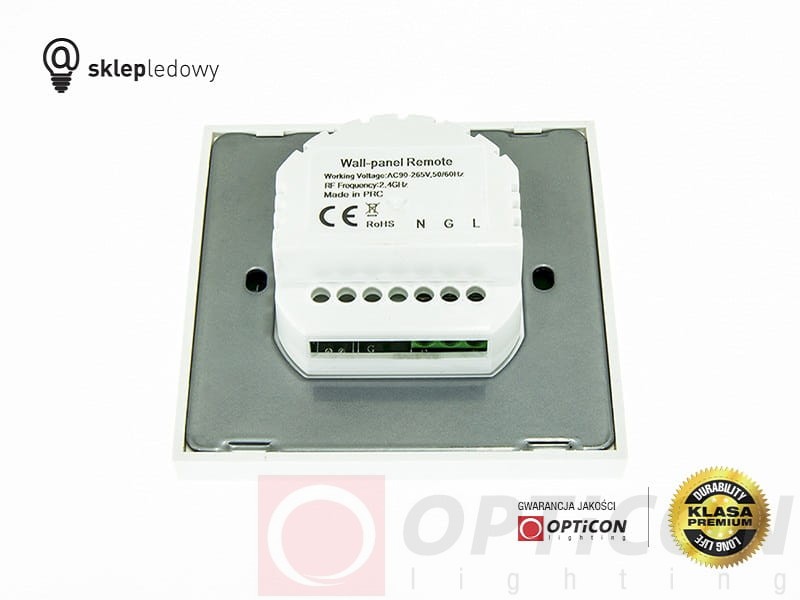

Urządzenie montuje się w standardowej puszce instalacyjnej Ø60 mm i zasila napięciem 230V AC.

Najważniejsze funkcje panelu:

• Włączanie oświetlenia.
• Wyłączanie oświetlenia.
• Płynna regulacja jasności.
• Bezprzewodowa komunikacja ze sterownikiem.
• Obsługa jednej przypisanej strefy.

Panel i pilot mogą zostać przypisane do tego samego sterownika, dzięki czemu oświetleniem można sterować zarówno ze ściany, jak i z pilota.

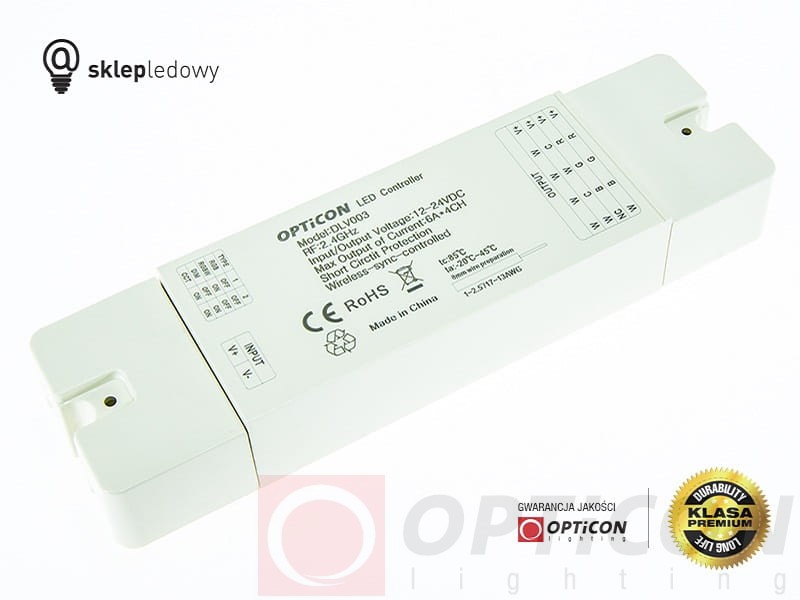

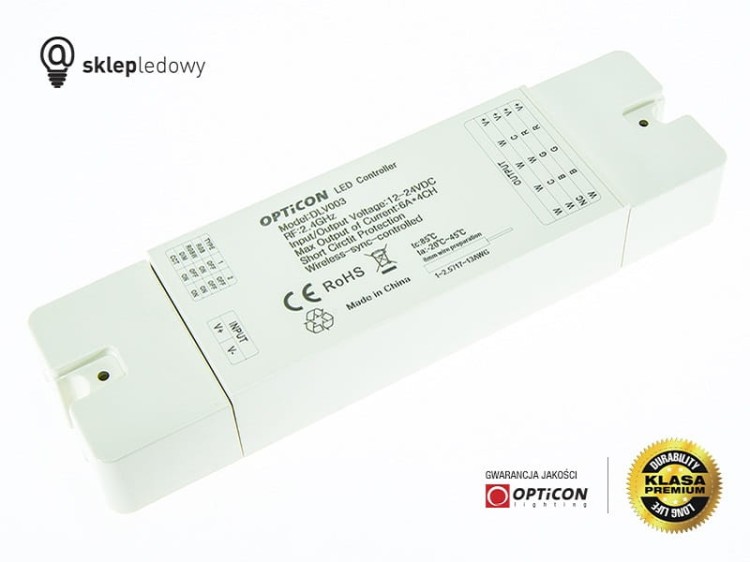

Sterownik OPTICON MULTI 24A – wydajne sterowanie taśmami LED MONO

W zestawie zastosowano sterownik OPTICON MULTI Strefowy 24A, przeznaczony do instalacji LED zasilanych napięciem 12V lub 24V DC.

Jest to urządzenie uniwersalne, obsługujące systemy MONO, CCT, RGB i RGBW. W tym zestawie wykorzystuje się jego tryb MONO, odpowiedni do sterowania jednokolorowymi taśmami LED.

Tryb pracy wybierany jest za pomocą zworek konfiguracyjnych, zgodnie z instrukcją sterownika.

Najważniejsze parametry sterownika

• Napięcie pracy: 12V / 24V DC.
• Maksymalny prąd łączny: 24A.
• Liczba kanałów: 4.
• Maksymalny prąd kanału: 6A.
• Maksymalna moc przy 12V: 288W.
• Maksymalna moc przy 24V: 576W.
• Regulacja jasności: PWM.
• Komunikacja: RF 2,4GHz.
• Pamięć ostatniego ustawienia: tak.
• Maksymalna liczba przypisanych pilotów lub paneli: 6.

Uwaga: wartość 24A oznacza sumę maksymalnych prądów czterech kanałów. Pojedynczego wyjścia nie wolno obciążać prądem większym niż 6A. W trybie MONO sposób podłączenia i wykorzystania kanałów musi być zgodny z instrukcją producenta.

Płynna regulacja jasności LED – technologia PWM

Zestaw umożliwia wygodne dostosowanie intensywności światła do aktualnych potrzeb.

Za regulację odpowiada sterownik LED PWM, który steruje średnią mocą dostarczaną do podłączonych diod LED.

Przykłady zastosowania regulacji jasności

• 100% jasności – intensywne oświetlenie podczas pracy lub sprzątania.
• Średnia jasność – komfortowe oświetlenie codzienne.
• Niska jasność – delikatne światło dekoracyjne i wieczorne.

Regulacja jasności sprawdza się szczególnie w salonach, sypialniach, kuchniach, garderobach oraz instalacjach dekoracyjnych.

Ważne: system MONO reguluje jasność podłączonego oświetlenia, ale nie zmienia jego temperatury barwowej. Kolor i odcień światła zależą od zastosowanej taśmy LED.

Bezprzewodowa transmisja RF 2,4GHz – bez przewodów sterujących

Urządzenia zestawu komunikują się za pomocą technologii RF 2,4GHz.

Oznacza to, że pomiędzy pilotem lub panelem a sterownikiem LED nie trzeba prowadzić dodatkowych przewodów sygnałowych.

Sterownik może zostać zamontowany w odpowiednio przygotowanej zabudowie meblowej, suficie podwieszanym lub innym miejscu instalacji.

Zalety komunikacji radiowej

• Brak konieczności kierowania pilota na odbiornik.
• Możliwość ukrycia sterownika w zabudowie.
• Wygodne sterowanie oświetleniem z kilku miejsc.
• Możliwość przypisania kilku urządzeń sterujących.
• Obsługa systemów strefowych.
• Deklarowany zasięg do 15 metrów.

Rzeczywisty zasięg zależy od warunków montażu, przeszkód i zakłóceń radiowych.

System wielostrefowy OPTICON – możliwość rozbudowy do czterech stref

Dołączony pilot OPTICON MULTI umożliwia obsługę maksymalnie czterech niezależnych stref oświetlenia.

W podstawowej konfiguracji zestaw zawiera jeden sterownik, dlatego umożliwia obsługę jednej podłączonej instalacji.

Aby utworzyć dodatkowe niezależne strefy, należy zastosować kolejne kompatybilne sterowniki LED.

Przykładowy podział oświetlenia na strefy

• Strefa 1: taśmy LED pod szafkami kuchennymi.
• Strefa 2: podświetlenie sufitu w salonie.
• Strefa 3: oświetlenie schodów.
• Strefa 4: podświetlenie mebli w sypialni.

Po zastosowaniu dodatkowych odbiorników każdą strefą można sterować osobno z kompatybilnego pilota wielostrefowego.

Panel naścienny OPTICON MONO pozostaje urządzeniem jednostrefowym i obsługuje przypisaną do niego grupę sterowników.

Możliwość sterowania jednym oświetleniem z kilku miejsc

Do sterownika OPTICON MULTI można przypisać maksymalnie 6 kompatybilnych pilotów lub paneli.

Dzięki temu jednym oświetleniem można sterować z kilku miejsc, bez konieczności instalowania tradycyjnych łączników schodowych.

Przykładowa konfiguracja w salonie

• Panel dotykowy przy wejściu do pomieszczenia.
• Pilot na stoliku przy kanapie.
• Dodatkowy kompatybilny panel przy drugim wejściu.

Wszystkie przypisane urządzenia sterujące mogą obsługiwać ten sam odbiornik.

Pamięć ostatniego ustawienia oświetlenia

Sterownik OPTICON MULTI wyposażono w funkcję pamięci ostatniego ustawienia.

Po ponownym podaniu napięcia urządzenie przywraca zapamiętany stan pracy.

Funkcja jest szczególnie praktyczna w instalacjach, w których użytkownik korzysta z określonego poziomu jasności oświetlenia.

Gdzie stosuje się zestaw sterowania LED OPTICON MONO?

Oświetlenie sufitów podwieszanych

Sterowanie taśmami LED zamontowanymi we wnękach i zabudowach sufitowych. Regulacja jasności pozwala dopasować intensywność oświetlenia do pory dnia.

Podświetlenie mebli kuchennych

Wygodne sterowanie jednokolorowymi taśmami LED zamontowanymi pod szafkami kuchennymi i w zabudowie meblowej.

Oświetlenie salonów

Możliwość włączania i ściemniania oświetlenia zarówno za pomocą pilota, jak i panelu dotykowego na ścianie.

Oświetlenie sypialni

Regulacja jasności taśm LED przy łóżku, w zabudowie sufitowej lub za zagłówkiem.

Podświetlenie schodów i korytarzy

Sterowanie kompatybilnymi jednokolorowymi taśmami i modułami LED.

Oświetlenie garderoby

Regulacja jasności oświetlenia półek, szaf i wnęk meblowych.

Witryny sklepowe

Sterowanie intensywnością podświetlenia ekspozycji i elementów dekoracyjnych.

Biura i lokale usługowe

Wygodne zarządzanie oświetleniem LED z możliwością rozbudowy instalacji o kolejne strefy.

Jak podłączyć zestaw OPTICON MONO?

Sterownik LED montuje się pomiędzy odpowiednim zasilaczem a jednokolorową taśmą lub modułami LED.

Podstawowy schemat podłączenia

Sieć 230V AC → Zasilacz LED 12V / 24V DC → Sterownik OPTICON MULTI 24A → Jednokolorowa taśma LED MONO

Pilot OPTICON MULTI komunikuje się ze sterownikiem bezprzewodowo.

Panel OPTICON MONO również komunikuje się radiowo, ale wymaga osobnego podłączenia do zasilania 230V AC.

Podstawowe etapy instalacji

1. Sprawdź napięcie pracy taśmy LED: 12V lub 24V DC.
2. Oblicz pobór mocy i prądu oświetlenia.
3. Dobierz odpowiedni zasilacz stałonapięciowy LED.
4. Sprawdź maksymalne obciążenie poszczególnych kanałów sterownika.
5. Odłącz zasilanie przed rozpoczęciem prac.
6. Skonfiguruj sterownik OPTICON MULTI do trybu MONO zgodnie z instrukcją.
7. Podłącz zasilacz do zacisków wejściowych sterownika.
8. Podłącz taśmy LED do odpowiednich wyjść sterownika.
9. Zamontuj panel dotykowy w puszce instalacyjnej Ø60 mm i podłącz jego zasilanie 230V AC.
10. Włącz zasilanie po sprawdzeniu poprawności połączeń.
11. Przypisz pilot i panel do sterownika zgodnie z instrukcją parowania.
12. Sprawdź włączanie, wyłączanie i regulację jasności.

Uwaga dotycząca bezpieczeństwa: podłączenie panelu do instalacji 230V AC powinno zostać wykonane przez osobę posiadającą odpowiednie kwalifikacje elektryczne. Sterownika LED nie wolno zasilać bezpośrednio napięciem 230V AC.

Jak dobrać zasilacz LED do zestawu OPTICON MONO?

Do zestawu należy dobrać zasilacz Constant Voltage (CV), czyli zasilacz o stałym napięciu wyjściowym.

• Do taśm LED 12V DC należy zastosować zasilacz 12V DC.
• Do taśm LED 24V DC należy zastosować zasilacz 24V DC.
• Moc zasilacza powinna odpowiadać maksymalnemu poborowi mocy instalacji.
• Warto przewidzieć odpowiedni zapas mocy zgodnie z zaleceniami producenta zasilacza.
• Nie wolno przekraczać maksymalnego prądu pojedynczego kanału sterownika.

Przykład obliczenia mocy

Taśma LED 24V DC o mocy 14,4W/m i długości 10 metrów:

14,4W × 10 m = 144W

Prąd pobierany przez taśmę:

144W ÷ 24V = 6A

Przy takim obciążeniu należy dobrać zasilacz o odpowiedniej mocy oraz upewnić się, że sposób podłączenia taśmy do sterownika nie powoduje przekroczenia limitu 6A na pojedynczy kanał.

W dłuższych instalacjach należy również uwzględnić spadki napięcia, przekroje przewodów oraz odpowiednie rozmieszczenie punktów zasilania.

Dane techniczne zestawu OPTICON MONO RF 2,4GHz

Dane techniczne sterownika OPTICON MULTI 24A

Dane techniczne pilota OPTICON MULTI

Dane techniczne panelu OPTICON MONO

Zdjęcia zestawu sterowania LED OPTICON MONO

Kompatybilne urządzenia i rozbudowa systemu OPTICON

Elementy zestawu są dostępne również jako osobne produkty, co ułatwia rozbudowę instalacji o kolejne odbiorniki lub punkty sterowania.

• Sterownik OPTICON MULTI 24A 12V / 24V DC RF 2,4GHz – dodatkowy odbiornik do rozbudowy systemu.
• Pilot OPTICON MULTI wielostrefowy RF 2,4GHz – obsługa maksymalnie czterech stref.
• Panel OPTICON MONO jednostrefowy RF 2,4GHz – dotykowy panel ścienny do regulacji jasności.

Sprawdź również: System OPTICON MULTI – sterowniki, piloty i panele .

FAQ – najczęściej zadawane pytania

Co zawiera zestaw OPTICON MONO?

Zestaw zawiera jeden sterownik OPTICON MULTI 24A, jeden pilot OPTICON MULTI wielostrefowy oraz jeden dotykowy panel naścienny OPTICON MONO.

Do jakich taśm LED przeznaczony jest zestaw?

Zestaw przeznaczony jest do sterowania jednokolorowymi taśmami i kompatybilnymi modułami LED 12V lub 24V DC.

Czy można sterować oświetleniem pilotem i panelem jednocześnie?

Tak. Pilot i panel można przypisać do tego samego sterownika, dzięki czemu oświetlenie może być obsługiwane z obu urządzeń.

Czy zestaw umożliwia regulację jasności?

Tak. Sterownik wykorzystuje technologię PWM i umożliwia płynną regulację jasności jednokolorowego oświetlenia LED.

Czy zestaw obsługuje taśmy LED 12V?

Tak. Sterownik współpracuje z kompatybilnymi taśmami LED 12V DC.

Czy zestaw obsługuje taśmy LED 24V?

Tak. Sterownik współpracuje z kompatybilnymi taśmami LED 24V DC.

Czy pilot obsługuje cztery strefy?

Tak. Pilot OPTICON MULTI może obsługiwać do czterech stref, ale do utworzenia czterech niezależnych stref potrzebne są dodatkowe kompatybilne sterowniki.

Czy panel naścienny obsługuje cztery strefy?

Nie. Dołączony panel OPTICON MONO jest urządzeniem jednostrefowym.

Jakie zasilanie wymaga panel naścienny?

Panel OPTICON MONO wymaga zasilania napięciem 230V AC.

Jakie zasilanie wymaga sterownik LED?

Sterownik OPTICON MULTI 24A wymaga zasilania napięciem 12V lub 24V DC z odpowiednio dobranego zasilacza LED.

Jaka jest maksymalna moc sterownika?

Maksymalna łączna moc wynosi 288W przy 12V DC lub 576W przy 24V DC, pod warunkiem zachowania limitów prądowych poszczególnych kanałów.

Czy sterownik zapamiętuje ostatnie ustawienia?

Tak. Sterownik posiada funkcję pamięci ostatniego ustawienia.

Czy zestaw wymaga Wi-Fi lub internetu?

Nie. Sterowanie odbywa się lokalnie przez komunikację radiową RF 2,4GHz.

Czy zasilacz LED jest częścią zestawu?

Nie. W przedstawionym zestawie znajdują się sterownik, pilot i panel. Zasilacz oraz oświetlenie LED należy dobrać oddzielnie.

OPTICON MONO – wygodne sterowanie oświetleniem LED w domu i firmie

Zestaw OPTICON MONO ze sterownikiem 24A, pilotem wielostrefowym i panelem dotykowym to praktyczne rozwiązanie do nowoczesnych instalacji jednokolorowego oświetlenia LED.

Połączenie sterowania radiowego RF 2,4GHz, płynnej regulacji jasności, pamięci ostatnich ustawień oraz możliwości obsługi oświetlenia z pilota i panelu naściennego zapewnia wygodę codziennego użytkowania.

Dodatkową zaletą jest możliwość rozbudowy instalacji o kolejne sterowniki i niezależne strefy oświetlenia.

Wybierz zestaw OPTICON MONO i steruj jednokolorowymi taśmami LED 12V lub 24V DC wygodnie – z pilota i dotykowego panelu na ścianie.
