Rozgałęźnik LED RGBW 5 PIN na 2 × 5 PIN – adapter RGB 4 PIN / RGBW 5 PIN, 30 cm

Rozgałęźnik LED 1 na 2 – jedno wejście i dwa wyjścia do taśm RGBW i RGB

Rozgałęźnik LED RGBW 5 PIN na 2 × 5 PIN to praktyczny adapter umożliwiający rozdzielenie połączenia elektrycznego na dwa odcinki instalacji oświetleniowej. Produkt wyposażony jest w trzy gniazda żeńskie 5 PIN, dzięki czemu pozwala połączyć jeden sterownik lub przewód z dwoma kompatybilnymi przyłączami LED RGBW.

Rozgałęźnik ma konstrukcję typu 1 do 2. Jedno gniazdo pełni funkcję wejścia, natomiast dwa pozostałe służą do podłączenia dwóch gałęzi oświetlenia. Dzięki temu można wygodnie rozprowadzić połączenie w dwóch kierunkach bez konieczności samodzielnego przygotowywania rozdzielacza przewodowego.

Podstawowym przeznaczeniem produktu są instalacje LED RGBW 5 PIN, wykorzystujące pięć torów elektrycznych: wspólne zasilanie oraz kanały czerwony (R), zielony (G), niebieski (B) i biały (W).

Dużą zaletą jest możliwość wykorzystania rozgałęźnika również w instalacjach LED RGB 4 PIN. W takim przypadku wykorzystywane są cztery odpowiednie styki złącza pięciopinowego, natomiast piąty pozostaje niepodłączony. Warunkiem prawidłowego działania jest zgodność mechaniczna wtyków oraz właściwe przyporządkowanie torów elektrycznych.

Rozgałęźnik RGBW 5 PIN / RGB 4 PIN ma długość 30 cm, co ułatwia rozmieszczenie połączeń w zabudowach meblowych, sufitach podwieszanych, wnękach dekoracyjnych i innych instalacjach oświetlenia LED.

Najważniejsze: produkt jest rozgałęźnikiem 5 PIN → 2 × 5 PIN, wyposażonym w 3 gniazda żeńskie 5 PIN. Może być stosowany również w kompatybilnych instalacjach RGB 4 PIN, pod warunkiem prawidłowego dopasowania czterech styków.

Najważniejsze zalety rozgałęźnika LED RGBW 5 PIN 1 do 2

• Rozgałęzienie 1 na 2 – umożliwia podłączenie dwóch gałęzi oświetlenia do jednego sterownika.
• Trzy gniazda żeńskie 5 PIN – jedno wejście i dwa wyjścia.
• Przeznaczenie do instalacji RGBW 5 PIN – obsługa pięciu torów elektrycznych.
• Możliwość zastosowania z RGB 4 PIN – po prawidłowym dopasowaniu czterech wykorzystywanych styków.
• Długość 30 cm – wygodne rozmieszczenie połączeń.
• Montaż bez lutowania – połączenie z kompatybilnymi wtykami męskimi.
• Rozłączne złącza – ułatwiają serwis i modernizację instalacji.
• Jednoczesne sterowanie dwiema gałęziami – przy użyciu jednego odpowiedniego kontrolera.
• Białe obudowy złączy – estetyczne wykończenie.
• Konstrukcja z tworzywa sztucznego – praktyczna w instalacjach oświetleniowych.
• Szerokie zastosowanie – oświetlenie mebli, sufitów, półek, witryn i wnęk.

Rozgałęźnik 5 PIN na 2 × 5 PIN – jak działa?

Adapter RGBW 1 do 2 umożliwia rozdzielenie pięciu torów elektrycznych z jednego przyłącza na dwa kompatybilne wyjścia.

Przykładowy schemat połączenia:

Sterownik RGBW → wtyk męski 5 PIN → rozgałęźnik 5 PIN → dwa wyjścia 5 PIN → dwa odcinki oświetlenia RGBW

Do każdego z dwóch wyjść można podłączyć odpowiedni wtyk męski 5 PIN, połączony z dalszą częścią instalacji.

Rozgałęźnik pozwala w ten sposób zasilać i sterować dwiema gałęziami z jednego kompatybilnego sterownika.

Ważne: Produkt jest pasywnym rozgałęźnikiem elektrycznym. Nie posiada elektroniki sterującej, nie wzmacnia sygnału i nie umożliwia niezależnego ustawiania kolorów na obu wyjściach. Obie gałęzie otrzymują te same sygnały sterujące.

Rozgałęźnik RGBW 5 PIN – podłączenie dwóch taśm LED RGBW

Taśmy LED RGBW pozwalają uzyskać światło wielokolorowe RGB oraz dodatkowy kanał światła białego. Typowe analogowe instalacje tego rodzaju wykorzystują pięć torów elektrycznych.

Rozgałęźnik umożliwia podłączenie dwóch gałęzi oświetlenia RGBW do jednego sterownika, jeżeli wszystkie elementy mają zgodne złącza i parametry elektryczne.

Przykładowe zastosowania:

• podłączenie dwóch odcinków taśmy RGBW w zabudowie meblowej;
• rozdzielenie instalacji na dwie strony sufitu podwieszanego;
• wykonanie podświetlenia dwóch oddzielnych półek;
• podłączenie dwóch gałęzi oświetlenia wnęki;
• rozbudowa instalacji RGBW o dodatkowy odcinek taśmy.

Uwaga: Rozgałęźnik posiada gniazda żeńskie 5 PIN. Do bezpośredniego połączenia z taśmami LED wymagane są odpowiednie przewody lub konektory zakończone kompatybilnymi wtykami męskimi.

Czy rozgałęźnik 5 PIN można stosować do taśm LED RGB 4 PIN?

Tak. Rozgałęźnik 5 PIN może być wykorzystywany również w odpowiednio dopasowanych instalacjach RGB 4 PIN.

Standardowe analogowe taśmy RGB wykorzystują cztery tory elektryczne:

• V+ (+) – wspólny dodatni tor zasilania.
• R (Red) – kanał koloru czerwonego.
• G (Green) – kanał koloru zielonego.
• B (Blue) – kanał koloru niebieskiego.

W przypadku wykorzystania rozgałęźnika pięciopinowego do instalacji RGB należy podłączyć cztery odpowiednie styki, a piąty pozostawić niewykorzystany.

Dzięki temu jeden rozgałęźnik może znaleźć zastosowanie zarówno w instalacjach RGBW 5 PIN, jak i w wybranych instalacjach RGB 4 PIN.

Bardzo ważne: Wtyk 4 PIN musi mechanicznie pasować do gniazda 5 PIN, a jego styki muszą odpowiadać właściwym torom elektrycznym. Nie należy zakładać, że każdy wtyk 4 PIN będzie automatycznie kompatybilny z dowolnym gniazdem 5 PIN. Przed podłączeniem należy sprawdzić kolejność wyprowadzeń.

Rozgałęźnik RGB 4 PIN i RGBW 5 PIN – jeden adapter, różne zastosowania

Możliwość wykorzystania rozgałęźnika w instalacjach cztero- i pięciotorowych zwiększa jego przydatność podczas budowy oraz modernizacji oświetlenia LED.

W obu przypadkach należy zachować zgodność elektryczną oraz prawidłowe przyporządkowanie styków.

Wskazówka: Nie należy łączyć ze sobą różnych torów RGB i RGBW bez sprawdzenia schematu instalacji. Sam rozgałęźnik nie konwertuje systemu RGB na RGBW ani odwrotnie.

Jedno sterowanie, dwa wyjścia – jak działają podłączone taśmy LED?

Po podłączeniu dwóch gałęzi RGBW do jednego sterownika za pomocą rozgałęźnika obie gałęzie otrzymują te same sygnały sterujące.

Oznacza to, że:

• zmiana koloru na sterowniku dotyczy obu gałęzi;
• regulacja jasności obejmuje oba podłączone odcinki;
• wybór trybu świecenia dotyczy całej połączonej instalacji;
• rozgałęźnik nie umożliwia niezależnego sterowania poszczególnymi wyjściami.

Jeżeli konieczne jest niezależne sterowanie dwiema gałęziami oświetlenia, należy zastosować odpowiednio zaprojektowany system sterowania z osobnymi kanałami lub sterownikami.

Rozgałęźnik LED 30 cm – wygodne rozmieszczenie przewodów

Długość rozgałęźnika wynosi 30 cm, co pozwala wygodnie rozprowadzić dwa wyjścia w obrębie instalacji oświetleniowej.

Produkt może być szczególnie przydatny podczas:

• rozdzielania przewodów w zabudowie meblowej;
• podłączania oświetlenia dwóch sąsiadujących półek;
• prowadzenia instalacji w dwóch kierunkach;
• montażu oświetlenia w sufitach podwieszanych;
• rozbudowy instalacji o dodatkową gałąź LED.

Rozgałęźnik pozwala przygotować uporządkowane połączenie bez konieczności samodzielnego wykonywania przewodu typu Y.

Gdzie stosuje się rozgałęźnik LED RGBW 5 PIN 1 do 2?

• Oświetlenie mebli kuchennych – podłączenie dwóch odcinków taśmy LED.
• Podświetlenie sufitów podwieszanych – rozdzielenie instalacji na dwa kierunki.
• Oświetlenie szaf i garderób – jednoczesne sterowanie dwiema gałęziami.
• Podświetlenie półek i regałów – rozbudowa instalacji RGB lub RGBW.
• Witryny sklepowe i gabloty – podłączenie kilku obszarów podświetlenia.
• Oświetlenie wnęk dekoracyjnych – rozdzielenie przewodów na dwa odcinki.
• Hotele i restauracje – instalacje wielokolorowego oświetlenia dekoracyjnego.
• Lokale usługowe – modernizacja i rozbudowa systemów LED.
• Oświetlenie architektoniczne – rozprowadzanie połączeń RGBW.
• Serwis instalacji LED – przygotowanie rozłącznych połączeń.

Jak podłączyć rozgałęźnik LED RGBW 5 PIN na 2 × 5 PIN?

1. Odłącz zasilanie. Przed rozpoczęciem montażu upewnij się, że instalacja LED nie znajduje się pod napięciem.
2. Sprawdź typ instalacji. Ustal, czy podłączasz system RGBW 5 PIN, czy RGB 4 PIN.
3. Zweryfikuj kompatybilność złączy. Podłączane elementy powinny posiadać odpowiednie wtyki męskie.
4. Sprawdź układ wyprowadzeń. Zweryfikuj kolejność torów V+, R, G, B oraz W w instalacji RGBW.
5. Podłącz wejście rozgałęźnika. Połącz odpowiednie gniazdo żeńskie ze zgodnym wtykiem męskim przewodu sterownika.
6. Podłącz pierwszą gałąź. Umieść wtyk męski pierwszego przyłącza LED w jednym z dwóch gniazd wyjściowych.
7. Podłącz drugą gałąź. Podłącz drugie kompatybilne przyłącze do pozostałego gniazda.
8. W instalacji RGB 4 PIN upewnij się, że wykorzystywane są właściwe cztery styki, a piąty pozostaje niepodłączony.
9. Sprawdź obciążenie. Suma prądów pobieranych przez obie gałęzie nie może przekraczać dopuszczalnych parametrów sterownika, przewodów i rozgałęźnika.
10. Zabezpiecz przewody. Unikaj naprężeń, ostrych zagięć oraz uszkodzeń mechanicznych.
11. Podłącz zasilanie. Sprawdź działanie wszystkich wykorzystywanych kanałów oświetlenia.

Ważne: Rozgałęźnik nie zwiększa wydajności prądowej sterownika ani zasilacza. Przy podłączeniu dwóch gałęzi należy uwzględnić ich łączny pobór prądu oraz dopuszczalne obciążenie wspólnego przewodu i złączy.

Dane techniczne – rozgałęźnik LED RGBW 5 PIN / RGB 4 PIN

Na co zwrócić uwagę przed zakupem?

• Konfiguracja: rozgałęźnik 5 PIN na 2 × 5 PIN.
• Liczba gniazd: trzy gniazda żeńskie 5 PIN.
• Długość: 30 cm.
• Podstawowe zastosowanie: analogowe instalacje LED RGBW 5 PIN.
• Dodatkowa kompatybilność: wybrane instalacje RGB 4 PIN po odpowiednim dopasowaniu styków.
• Rodzaj podłączanych wtyków: kompatybilne wtyki męskie.
• Układ pinów: należy sprawdzić kolejność torów elektrycznych.
• Sterowanie: oba wyjścia otrzymują te same sygnały sterujące.
• Obciążenie: należy uwzględnić łączny pobór prądu obu gałęzi.
• Rodzaj produktu: rozgałęźnik wtykowy, a nie szybkozłączka do bezpośredniego montażu na taśmie LED.

Najczęściej zadawane pytania – FAQ

Czy rozgałęźnik posiada trzy gniazda żeńskie 5 PIN?

Tak. Produkt wyposażony jest w trzy gniazda żeńskie 5 PIN: jedno wejściowe oraz dwa wyjściowe.

Czy rozgałęźnik można stosować do taśm LED RGBW 5 PIN?

Tak. Jest to podstawowe przeznaczenie produktu. Rozgałęźnik umożliwia rozdzielenie połączenia pięciotorowego na dwie gałęzie.

Czy rozgałęźnik 5 PIN pasuje również do RGB 4 PIN?

Tak, może być wykorzystywany w kompatybilnych instalacjach RGB 4 PIN. Należy jednak sprawdzić dopasowanie wtyków i prawidłowe przyporządkowanie czterech wykorzystywanych styków.

Czy można podłączyć dwie taśmy LED do jednego sterownika?

Tak. Rozgałęźnik umożliwia wykonanie dwóch gałęzi oświetlenia sterowanych przez jeden kompatybilny sterownik, pod warunkiem zachowania dopuszczalnego obciążenia instalacji.

Czy obie taśmy LED będą świeciły w tym samym kolorze?

W typowej instalacji analogowej RGB lub RGBW obie gałęzie otrzymują te same sygnały sterujące, dlatego ich ustawienia kolorów i jasności są wspólne.

Czy rozgałęźnik umożliwia niezależne sterowanie dwoma wyjściami?

Nie. Produkt jest pasywnym rozgałęźnikiem i nie posiada funkcji niezależnego sterowania poszczególnymi gałęziami.

Czy montaż wymaga lutowania?

Nie. Połączenie z kompatybilnymi wtykami męskimi odbywa się bez lutowania.

Czy można podłączyć rozgałęźnik bezpośrednio do taśmy LED?

Nie. Produkt posiada gniazda żeńskie 5 PIN. Do połączenia z taśmą należy zastosować odpowiedni konektor lub przewód zakończony kompatybilnym wtykiem męskim.

Jaką długość ma rozgałęźnik?

Długość produktu wynosi 30 cm.

Czy rozgałęźnik zwiększa moc sterownika LED?

Nie. Rozgałęźnik nie zwiększa dostępnej mocy ani wydajności prądowej sterownika. Łączne obciążenie obu gałęzi musi mieścić się w dopuszczalnych parametrach całej instalacji.

Czy można jednocześnie podłączyć taśmę RGB i RGBW?

Takie połączenie wymaga indywidualnego sprawdzenia układu elektrycznego oraz zgodności sterowania. Rozgałęźnik nie konwertuje sygnałów RGB na RGBW i nie zapewnia niezależnego sterowania kanałami. Do standardowego montażu zaleca się stosowanie kompatybilnych elementów tego samego systemu.

Czy rozgałęźnik nadaje się do instalacji LED RGBW 12 mm?

Tak, może być elementem instalacji z taśmami RGBW 12 mm, jeżeli zastosowane przyłącza posiadają kompatybilne wtyki męskie 5 PIN. Sam rozgałęźnik nie jest mocowany bezpośrednio na taśmie.

Zawartość zestawu

• 1 × rozgałęźnik LED RGBW 5 PIN na 2 × 5 PIN, długość 30 cm, trzy gniazda żeńskie.

Taśmy LED, sterownik, zasilacz, wtyki męskie oraz pozostałe akcesoria nie stanowią części zestawu.

Rozgałęźnik LED RGBW 5 PIN / RGB 4 PIN – wygodne rozdzielenie instalacji na dwa kierunki

Rozgałęźnik LED RGBW 5 PIN na 2 × 5 PIN to praktyczne rozwiązanie do budowy i rozbudowy instalacji wielokolorowego oświetlenia LED.

Dzięki trzem gniazdom żeńskim 5 PIN, długości 30 cm oraz możliwości zastosowania w kompatybilnych instalacjach RGB 4 PIN umożliwia wygodne podłączenie dwóch gałęzi oświetlenia do jednego sterownika.

Wybierz rozgałęźnik RGBW 5 PIN 1 do 2, jeśli potrzebujesz gotowego adaptera do rozdzielenia połączenia LED na dwa kierunki bez konieczności samodzielnego wykonywania przewodu typu Y.

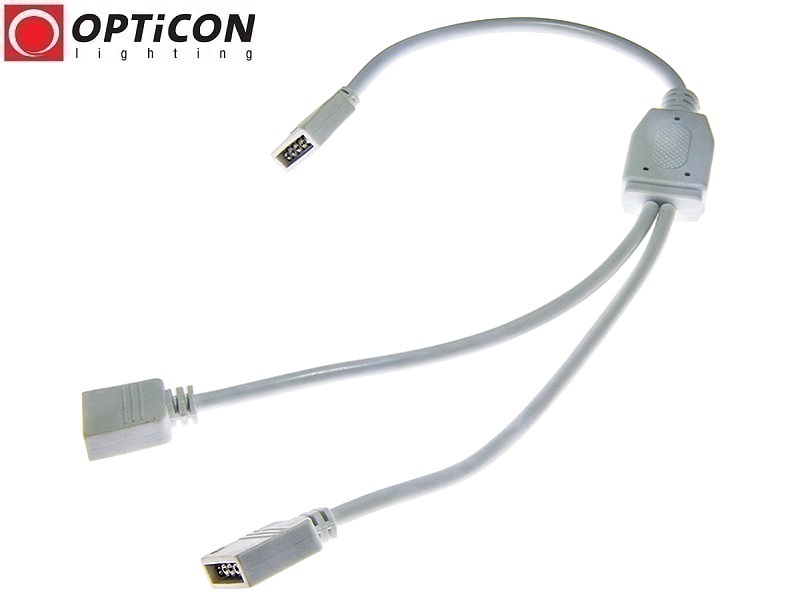

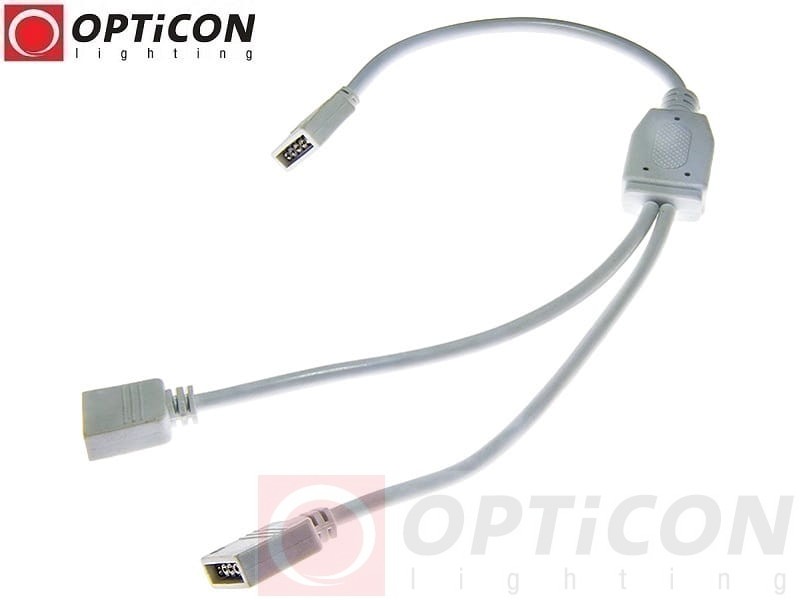

Zdjęcie produktu – rozgałęźnik LED RGBW 5 PIN na 2 × 5 PIN
