Przewód RGBW 5x0,52 mm² 20 AWG – kabel 5-żyłowy do taśm LED RGB+W i RGB+WW

Przewód RGBW 5x0,52 mm² – elastyczny kabel do taśm LED 12V i 24V

Przewód RGBW 5x0,52 mm² (20 AWG) to wysokiej jakości, elastyczny kabel pięciożyłowy przeznaczony do wykonywania połączeń w instalacjach wielokolorowego oświetlenia LED. Doskonale sprawdza się podczas podłączania taśm LED RGB+W, RGB+WW, sterowników RGBW oraz modułów LED wymagających pięciu połączeń elektrycznych.

Przewód posiada 5 żył o nominalnym przekroju 0,52 mm² każda, oznaczonych kolorami: czarnym, czerwonym, zielonym, niebieskim i białym. Takie rozwiązanie ułatwia identyfikację poszczególnych kanałów sterowania i pozwala na wygodne wykonywanie połączeń pomiędzy sterownikiem a taśmą LED.

Każda żyła ma konstrukcję wielodrutową 21x0,16 mm, co zapewnia elastyczność i ułatwia prowadzenie przewodu w profilach aluminiowych, zabudowach meblowych, sufitach podwieszanych oraz innych instalacjach dekoracyjnych.

Zgodnie z oznaczeniem producenta przewód posiada specyfikację 20 AWG, 300V AC, 80°C, izolację PVC o grubości 0,38 mm oraz klasę palności FT1.

Przewód RGBW sprzedawany jest na metry. Cena dotyczy 1 metra bieżącego. Zamawiając większą liczbę sztuk, otrzymujesz odpowiednio dłuższy przewód w jednym ciągłym odcinku.

Najważniejsze zalety przewodu RGBW 5x0,52 mm²

• 5 żył o nominalnym przekroju 0,52 mm² – do połączeń wielokanałowych instalacji LED.
• Oznaczenie 20 AWG – standardowy rozmiar przewodu stosowany w elektronice i oświetleniu.
• Przeznaczony do RGBW – kompatybilny pod względem liczby żył z typowymi analogowymi taśmami RGB+W i RGB+WW.
• Elastyczna konstrukcja 21x0,16 mm – ułatwia prowadzenie przewodu i wykonywanie połączeń.
• 5 kolorów izolacji – szybka identyfikacja kanałów R, G, B, W oraz przewodu wspólnego.
• Izolacja PVC – elektryczne oddzielenie poszczególnych żył.
• Napięcie znamionowe 300V AC – zgodnie z oznaczeniem producenta.
• Temperatura znamionowa 80°C – parametr podany na etykiecie.
• Oznaczenie FT1 – klasa próby palności wskazana przez producenta.
• Do instalacji LED 12V i 24V – możliwość wykorzystania z odpowiednio dobranymi taśmami i sterownikami.
• Do oświetlenia dekoracyjnego – zastosowanie w meblach, sufitach, witrynach i zabudowach.
• Sprzedaż na metry – zamówiona długość w jednym odcinku.

Przewód RGBW 5x0,52 mm² – do czego służy?

Pięciożyłowy przewód RGBW przeznaczony jest do wykonywania połączeń pomiędzy kompatybilnymi sterownikami a taśmami LED wyposażonymi w cztery niezależnie sterowane kanały światła oraz jeden przewód wspólny.

W typowej analogowej instalacji RGBW poszczególne kanały odpowiadają za:

• R (Red) – światło czerwone.
• G (Green) – światło zielone.
• B (Blue) – światło niebieskie.
• W (White) – dodatkowy kanał światła białego.
• Przewód wspólny – połączenie zasilające współdzielone przez kanały.

Dzięki niezależnemu sterowaniu kanałami RGB można uzyskiwać różne kolory światła, natomiast dodatkowy kanał W umożliwia korzystanie z dedykowanych diod emitujących światło białe.

Przewód 5x0,52 mm² umożliwia wykonanie wszystkich pięciu połączeń w jednym zestawie przewodów, co ułatwia montaż i organizację okablowania.

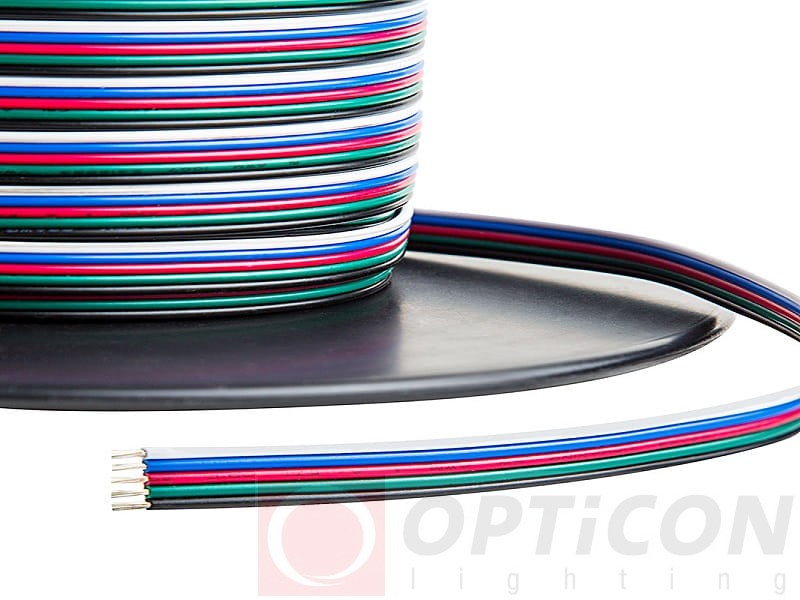

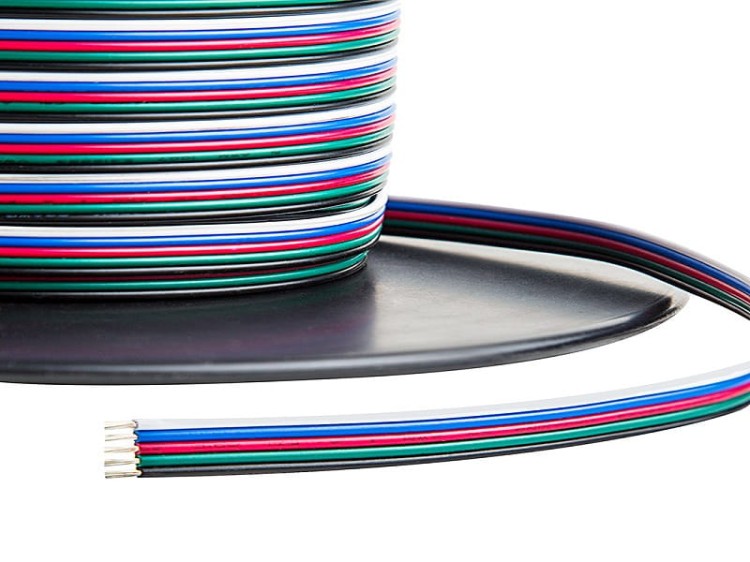

Pięć kolorowych żył – wygodne podłączenie taśmy LED RGBW

Przewód wyposażony jest w pięć żył o różnych kolorach izolacji. Kolorowe oznaczenia ułatwiają identyfikację poszczególnych połączeń i ograniczają ryzyko pomyłek podczas montażu.

Ważne: Przed podłączeniem należy sprawdzić oznaczenia na sterowniku i taśmie LED. Przedstawione przypisanie kolorów jest przykładowe, a kolor izolacji nie określa automatycznie biegunowości przewodu.

Przewód 5x0,52 mm² do taśm LED RGB+W

Taśmy LED RGB+W posiadają trzy kanały odpowiedzialne za kolory RGB oraz dodatkowy kanał białego światła.

W odróżnieniu od zwykłych taśm RGB, w których biel powstaje przez mieszanie kolorów czerwonego, zielonego i niebieskiego, taśmy RGB+W wyposażone są również w osobny kanał światła białego.

Przewód RGBW 5x0,52 mm² umożliwia podłączenie wszystkich czterech kanałów oraz przewodu wspólnego w kompatybilnej instalacji.

Przewód RGBW do taśm LED RGB+WW

Przewód nadaje się również do odpowiednio dobranych analogowych taśm RGB+WW, w których dodatkowy kanał odpowiada za światło białe ciepłe.

Takie rozwiązanie pozwala połączyć dekoracyjne oświetlenie kolorowe RGB z przyjemnym, ciepłym światłem białym, wykorzystywanym między innymi w salonach, sypialniach, restauracjach oraz przestrzeniach wypoczynkowych.

Przewód pięciożyłowy umożliwia wykonanie połączeń kanałów R, G, B, WW oraz przewodu wspólnego.

Kompatybilność z taśmami LED RGBW COB i SMD

Przewód RGBW 5x0,52 mm² może być stosowany z różnymi rodzajami analogowych taśm LED RGBW, pod warunkiem zgodności liczby połączeń i parametrów elektrycznych.

• Taśmy LED RGBW SMD5050 – popularne wielokolorowe taśmy LED z dodatkowym kanałem białym.
• Taśmy LED RGBW COB – taśmy tworzące jednolitą linię światła.
• Taśmy LED RGB+WW – modele z dodatkowym kanałem światła białego ciepłego.
• Moduły LED RGBW – kompatybilne moduły wymagające pięciu połączeń.
• Sterowniki RGBW – połączenie wyjść sterownika z taśmą LED.

Przed montażem należy sprawdzić schemat połączeń oraz wymagany przekrój przewodów dla konkretnego urządzenia.

Czy przewód RGBW 5x0,52 mm² pasuje do taśm RGB+CCT?

Typowe analogowe taśmy RGB+CCT posiadają pięć niezależnych kanałów: czerwony, zielony, niebieski, biały zimny i biały ciepły oraz dodatkowe połączenie wspólne.

Oznacza to, że do pełnego podłączenia takiej taśmy zwykle potrzebnych jest sześć przewodów.

Dlatego pojedynczy przewód RGBW 5-żyłowy nie wystarcza do podłączenia wszystkich kanałów typowej analogowej taśmy RGB+CCT.

Do takich instalacji należy stosować przewód o odpowiedniej liczbie żył lub inny sposób okablowania zgodny ze schematem producenta.

Przewód RGBW 20 AWG – co oznacza przekrój 0,52 mm²?

AWG (American Wire Gauge) to system oznaczania rozmiaru przewodów elektrycznych, stosowany między innymi w elektronice, automatyce i instalacjach oświetlenia LED.

Rozmiar 20 AWG odpowiada nominalnemu przekrojowi około 0,52 mm².

Oferowany przewód posiada pięć żył oznaczonych jako 20 AWG, dlatego stosowane jest oznaczenie handlowe 5x0,52 mm².

Producent podaje również konstrukcję żyły 21x0,16 mm, co oznacza:

• 21 drucików tworzących jedną żyłę.
• Średnicę pojedynczego drucika 0,16 mm.
• Elastyczną konstrukcję wielodrutową.

Elastyczna konstrukcja 21x0,16 mm – łatwy montaż instalacji LED

Każda żyła przewodu RGBW składa się z 21 cienkich drucików o średnicy 0,16 mm. Taka konstrukcja ułatwia prowadzenie przewodu w miejscach, w których wymagane jest dopasowanie jego przebiegu do kształtu instalacji.

Elastyczny przewód RGBW sprawdza się podczas:

• Wykonywania połączeń pomiędzy odcinkami taśm LED.
• Prowadzenia okablowania w zabudowach meblowych.
• Montażu sterowników RGBW.
• Wykonywania instalacji w sufitach podwieszanych.
• Podłączania taśm LED w profilach aluminiowych.
• Tworzenia dekoracyjnych instalacji świetlnych.

Podczas montażu należy unikać nadmiernego rozciągania, ostrych zagięć oraz uszkodzenia izolacji.

Izolacja PVC 0,38 mm – napięcie znamionowe 300V AC

Zgodnie z etykietą producenta przewód posiada izolację wykonaną z PVC o grubości 0,38 mm.

Na opakowaniu podano następujące parametry:

• Oznaczenie przewodu: NOUL 1007.
• Rozmiar żyły: 20 AWG.
• Napięcie znamionowe: 300V AC.
• Temperatura znamionowa: 80°C.
• Materiał izolacji: PVC.
• Grubość izolacji: 0,38 mm.
• Oznaczenie klasy palności: FT1.

Ważne: Napięcie 300V AC jest parametrem znamionowym przewodu. Nie oznacza, że taśmę LED należy zasilać takim napięciem. Napięcie zasilania musi być zgodne z wymaganiami taśmy LED i sterownika.

Oznaczenie napięcia izolacji nie jest również samodzielnym potwierdzeniem możliwości zastosowania przewodu jako dowolnego kabla instalacyjnego do sieci 230V AC.

Temperatura znamionowa 80°C – ważny parametr przewodu

Na etykiecie producenta znajduje się oznaczenie 80°C, określające temperaturę znamionową przewodu.

Parametr ten należy uwzględnić podczas projektowania instalacji oraz doboru sposobu prowadzenia przewodów.

Dopuszczalne obciążenie prądowe zależy między innymi od temperatury otoczenia, sposobu montażu, liczby przewodów ułożonych obok siebie oraz warunków chłodzenia.

Jak dobrać przewód RGBW 5x0,52 mm² do mocy taśmy LED?

Podczas projektowania instalacji RGBW należy uwzględnić pobór prądu przez poszczególne kanały oraz długość przewodu pomiędzy sterownikiem a taśmą LED.

Każdy przewód posiada określoną rezystancję elektryczną. Im większa długość połączenia i pobór prądu, tym większy spadek napięcia.

Zbyt duży spadek napięcia może powodować:

• Zmniejszenie jasności taśmy LED.
• Nierównomierne świecenie.
• Zmianę proporcji kolorów.
• Nieprawidłową pracę niektórych sterowników.
• Dodatkowe straty energii.
• Nagrzewanie przewodów.

Przy większych mocach lub dłuższych połączeniach warto rozważyć przewody o większym przekroju albo dodatkowe punkty zasilania.

Dlaczego przewód wspólny w instalacji RGBW jest szczególnie ważny?

W typowych analogowych taśmach RGBW ze wspólnym biegunem dodatnim przewód wspólny przenosi sumę prądów poszczególnych kanałów R, G, B i W.

Przykładowo, jeżeli każdy kanał pobiera 0,5 A, to przy jednoczesnym włączeniu wszystkich czterech kanałów przewód wspólny może przenosić łącznie 2 A.

Dlatego przekrój przewodu wspólnego należy dobierać do sumarycznego poboru prądu całej instalacji, a nie wyłącznie do prądu pojedynczego kanału.

Przy większych obciążeniach może być konieczne zastosowanie przewodu wspólnego o większym przekroju lub odpowiedniego podziału instalacji.

Przewód RGB, RGBW i RGB+CCT – porównanie

Wybór odpowiedniego przewodu zależy przede wszystkim od liczby kanałów sterowania oraz sposobu podłączenia taśmy LED.

Przewód 5x0,52 mm² jest przeznaczony przede wszystkim do instalacji RGBW i RGB+WW wymagających pięciu połączeń.

Gdzie stosuje się przewód RGBW 5x0,52 mm²?

Oświetlenie sufitów podwieszanych

Przewód może służyć do łączenia sterowników RGBW z taśmami LED zamontowanymi w zabudowach sufitowych.

Oświetlenie meblowe

Sprawdza się w instalacjach wielokolorowego podświetlenia szafek, półek, witryn i zabudów kuchennych.

Podświetlenie schodów

Może być wykorzystywany do wykonywania połączeń kompatybilnych taśm LED RGBW stosowanych w oświetleniu stopni.

Oświetlenie salonów i sypialni

Umożliwia podłączanie dekoracyjnych taśm RGBW stosowanych do budowania nastroju i podświetlania elementów wnętrza.

Witryny sklepowe i ekspozycje

Przewód może być stosowany do połączeń wielokolorowego oświetlenia ekspozycyjnego.

Bary, restauracje i lokale usługowe

Sprawdza się w dekoracyjnych instalacjach RGBW wykorzystujących zmianę kolorów i dodatkowy kanał światła białego.

Systemy Smart Home

Może służyć do połączenia kompatybilnych sterowników RGBW z taśmami LED w instalacjach inteligentnego oświetlenia.

Reklamy i podświetlenia dekoracyjne

Przewód może być wykorzystywany w odpowiednio dobranych instalacjach modułów i taśm LED RGBW.

Jak prawidłowo podłączyć przewód RGBW do sterownika LED?

Przewód pięciożyłowy może być wykorzystywany do połączenia kompatybilnego sterownika RGBW z analogową taśmą LED RGBW.

Przykładowy schemat połączenia

Zasilacz LED → sterownik RGBW → przewód RGBW 5x0,52 mm² → taśma LED RGBW

W typowej instalacji ze wspólnym biegunem dodatnim przykładowe połączenia mogą wyglądać następująco:

• Czarny przewód: wspólny biegun dodatni (+).
• Czerwony przewód: kanał R.
• Zielony przewód: kanał G.
• Niebieski przewód: kanał B.
• Biały przewód: kanał W.

Przed wykonaniem połączenia należy zawsze sprawdzić oznaczenia na sterowniku i taśmie LED.

Instrukcja montażu

1. Odłącz zasilanie przed rozpoczęciem prac.
2. Sprawdź napięcie taśmy LED oraz sterownika RGBW.
3. Oblicz pobór prądu poszczególnych kanałów i całej instalacji.
4. Dobierz długość przewodu z uwzględnieniem dopuszczalnego spadku napięcia.
5. Przygotuj końcówki żył zgodnie z wymaganiami złączek lub metody lutowania.
6. Podłącz przewody do odpowiednich zacisków sterownika i pól taśmy LED.
7. Zabezpiecz połączenia przed zwarciem i uszkodzeniami mechanicznymi.
8. Sprawdź poprawność połączeń przed włączeniem zasilania.

Przewód RGBW 5x0,52 mm² sprzedawany na metry

Cena dotyczy 1 metra bieżącego przewodu RGBW 5x0,52 mm².

Produkt sprzedawany jest w wielokrotnościach jednego metra. Przy zakupie większej liczby sztuk zamówiona długość wysyłana jest w jednym ciągłym odcinku.

Przykładowe zamówienia

• 1 sztuka – 1 metr przewodu.
• 2 sztuki – 2 metry przewodu w jednym odcinku.
• 5 sztuk – 5 metrów przewodu w jednym odcinku.
• 10 sztuk – 10 metrów przewodu w jednym odcinku.
• 20 sztuk – 20 metrów przewodu w jednym odcinku.
• 50 sztuk – 50 metrów przewodu w jednym odcinku.

Takie rozwiązanie pozwala dopasować długość przewodu do konkretnego projektu i ograniczyć liczbę niepotrzebnych połączeń.

Dane techniczne – przewód RGBW 5x0,52 mm² 20 AWG

Najczęściej zadawane pytania – FAQ

Czy przewód RGBW ma przekrój 5x0,52 mm²?

Produkt oferowany jest pod oznaczeniem 5x0,52 mm², odpowiadającym nominalnemu rozmiarowi 20 AWG. Producent podaje konstrukcję żyły 21x0,16 mm, dlatego w zastosowaniach wymagających precyzyjnego doboru przekroju należy potwierdzić rzeczywiste parametry przewodnika.

Ile żył posiada przewód RGBW?

Przewód posiada pięć żył w kolorach czarnym, czerwonym, zielonym, niebieskim i białym.

Czy przewód pasuje do taśm LED RGB+W?

Tak. Może być stosowany do kompatybilnych analogowych taśm RGB+W wymagających pięciu połączeń elektrycznych.

Czy przewód pasuje do taśm RGB+WW?

Tak. Może służyć do podłączania kompatybilnych analogowych taśm RGB+WW.

Czy przewód nadaje się do taśm LED RGBW COB?

Tak, jeżeli taśma COB RGBW wymaga pięciu połączeń, a parametry przewodu są odpowiednie do obciążenia instalacji.

Czy przewód nadaje się do taśm LED 12V?

Tak. Może być stosowany w odpowiednio dobranych instalacjach RGBW 12V DC.

Czy przewód nadaje się do taśm LED 24V?

Tak. Przewód może być wykorzystywany w kompatybilnych instalacjach RGBW 24V DC.

Czy przewód można wykorzystać do RGB+CCT?

Typowa analogowa taśma RGB+CCT wymaga sześciu połączeń, dlatego pojedynczy przewód pięciożyłowy nie wystarcza do podłączenia wszystkich kanałów.

Co oznacza 20 AWG?

Jest to oznaczenie rozmiaru przewodu według amerykańskiego systemu AWG. Nominalny odpowiednik 20 AWG wynosi około 0,52 mm².

Co oznacza konstrukcja 21x0,16 mm?

Oznacza, że każda żyła składa się z 21 cienkich drucików o średnicy 0,16 mm.

Co oznacza napięcie 300V AC?

Jest to napięcie znamionowe podane przez producenta przewodu. Nie jest to napięcie zasilania taśmy LED.

Co oznacza temperatura 80°C?

Jest to temperatura znamionowa przewodu podana na etykiecie producenta.

Czy przewód RGBW może przenosić 5 A na każdej żyle?

Nie można określić jednej uniwersalnej dopuszczalnej wartości prądu wyłącznie na podstawie oznaczenia 20 AWG. Obciążalność zależy od sposobu montażu, temperatury i warunków chłodzenia. Szczególną uwagę należy zwrócić na obciążenie przewodu wspólnego.

Czy przewód jest elastyczny?

Tak. Wielodrutowa konstrukcja 21x0,16 mm ułatwia prowadzenie przewodu podczas montażu instalacji LED.

Czy przewód można wykorzystać do połączenia sterownika RGBW z taśmą LED?

Tak. Jest to jedno z jego podstawowych zastosowań, pod warunkiem zgodności parametrów elektrycznych i schematu połączeń.

Ile przewodu otrzymam przy zakupie jednej sztuki?

Jedna sztuka odpowiada 1 metrowi bieżącemu przewodu RGBW 5x0,52 mm².

Czy przy zakupie 10 sztuk otrzymam 10 metrów w jednym odcinku?

Tak. Zamówiona długość wysyłana jest w jednym ciągłym odcinku.

Dlaczego warto wybrać przewód RGBW 5x0,52 mm²?

Przewód RGBW 5x0,52 mm² (20 AWG) to praktyczne rozwiązanie do wykonywania połączeń w instalacjach wielokolorowego oświetlenia LED.

Pięć kolorowych żył ułatwia identyfikację kanałów sterowania, a elastyczna konstrukcja 21x0,16 mm zapewnia wygodę prowadzenia przewodu w zabudowach meblowych, profilach LED oraz sufitach podwieszanych.

Parametry producenta, takie jak 300V AC, 80°C, izolacja PVC 0,38 mm oraz oznaczenie FT1, pozwalają uwzględnić właściwości przewodu podczas projektowania instalacji.

Możliwość zakupu na metry pozwala dopasować długość kabla do konkretnego projektu i ograniczyć liczbę zbędnych połączeń.

Wybierz przewód RGBW 5x0,52 mm², jeśli potrzebujesz elastycznego, pięciożyłowego kabla do odpowiednio dobranych instalacji taśm LED RGB+W, RGB+WW i sterowników RGBW.

Informacja: Oferta dotyczy 1 metra przewodu RGBW. Taśmy LED, sterowniki, zasilacze i złączki nie są elementami zestawu.
