Przewód RGB 4x20 AWG 0,52 mm² UL1007 300V – miedziany kabel do taśm LED RGB

Przewód RGB 4-żyłowy 20 AWG – elastyczny kabel do taśm LED RGB 12V i 24V

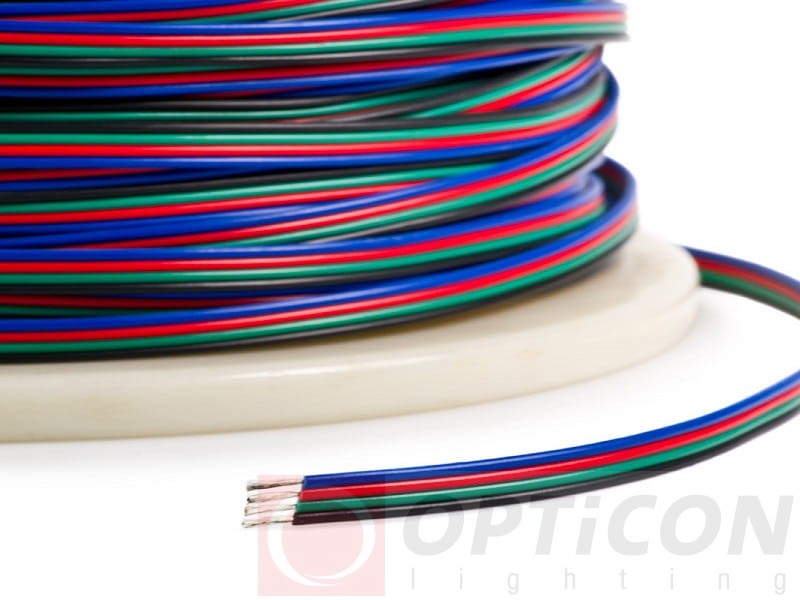

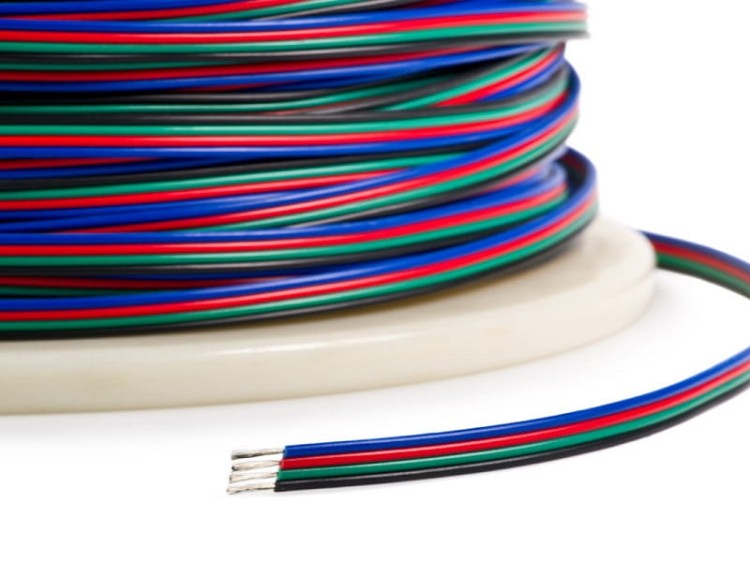

Przewód RGB 4x20 AWG (około 4x0,52 mm²) to czterożyłowy kabel przeznaczony do wykonywania połączeń w instalacjach wielokolorowego oświetlenia LED. Doskonale sprawdza się podczas podłączania taśm LED RGB, sterowników RGB oraz modułów LED wymagających czterech połączeń elektrycznych.

Przewód posiada cztery elastyczne żyły w kolorach czarnym, czerwonym, zielonym i niebieskim. Takie oznaczenie kolorystyczne ułatwia identyfikację przewodów podczas montażu oraz podłączanie poszczególnych kanałów sterowania oświetleniem RGB.

Każda żyła wykonana jest z 21 cienkich drucików o średnicy 0,16 mm, dzięki czemu przewód charakteryzuje się elastyczną konstrukcją i wygodą prowadzenia w instalacjach oświetleniowych.

Zgodnie z oznaczeniem producenta przewód posiada specyfikację UL 1007, 20 AWG, 300V AC oraz izolację wykonaną z PVC o grubości 0,38 mm.

Przewód RGB sprzedawany jest na metry. Cena dotyczy 1 metra bieżącego. Przy zakupie większej liczby sztuk zamówiona długość wysyłana jest w jednym ciągłym odcinku.

Najważniejsze zalety przewodu RGB 4x20 AWG

• 4 żyły – przeznaczone do wykonywania połączeń w instalacjach LED RGB.
• Przekrój 20 AWG – nominalny odpowiednik około 0,52 mm² na żyłę.
• Konstrukcja 21x0,16 mm – każda żyła składa się z 21 cienkich drucików.
• Elastyczna budowa – ułatwia montaż i prowadzenie przewodu.
• Kolorowe izolacje – czarna, czerwona, zielona i niebieska.
• Izolacja PVC – zapewnia elektryczne oddzielenie poszczególnych żył.
• Oznaczenie UL 1007 – identyfikuje typ przewodu.
• Napięcie znamionowe izolacji 300V AC – zgodnie z etykietą producenta.
• Klasa palności FT1 – oznaczenie podane na etykiecie.
• Do taśm LED RGB 12V i 24V – możliwość stosowania w odpowiednio dobranych instalacjach.
• Do sterowników RGB – wygodne połączenie sterownika z taśmą LED.
• Sprzedaż na metry – zamówiona długość dostarczana jest w jednym odcinku.

Przewód RGB 20 AWG – co oznacza ten parametr?

AWG (American Wire Gauge) to system oznaczania rozmiaru przewodów elektrycznych, stosowany między innymi w elektronice, automatyce i instalacjach oświetleniowych.

Oznaczenie 20 AWG odpowiada nominalnemu przekrojowi żyły wynoszącemu około 0,52 mm².

W przypadku oferowanego przewodu producent podaje również konstrukcję żyły 21/0,16, co oznacza:

• 21 – liczba cienkich drucików tworzących jedną żyłę.
• 0,16 mm – średnica pojedynczego drucika.
• 20 AWG – oznaczenie rozmiaru żyły według systemu AWG.

Wielodrutowa konstrukcja zapewnia większą elastyczność niż sztywny przewód jednodrutowy o porównywalnym przekroju.

Przewód RGB z żyłami miedzianymi – dlaczego materiał ma znaczenie?

W instalacjach oświetlenia LED bardzo ważna jest przewodność elektryczna zastosowanego okablowania. Przewody miedziane charakteryzują się niską rezystywnością, dzięki czemu pozwalają ograniczyć spadki napięcia oraz straty energii.

Przewód miedziany do taśm LED RGB jest korzystnym rozwiązaniem szczególnie w instalacjach, w których istotna jest stabilność zasilania oraz odpowiednie napięcie doprowadzane do taśmy LED.

Wybierając przewód do instalacji RGB, należy zwrócić uwagę nie tylko na liczbę żył, ale również na ich materiał, przekrój, długość połączenia i przewidywany pobór prądu.

Przewody Cu, CCA i CCS – podstawowe różnice

Na rynku spotykane są przewody wykonane z różnych materiałów przewodzących:

• Cu – przewody z żyłami miedzianymi, charakteryzujące się wysoką przewodnością elektryczną.
• CCA – przewody z aluminiowym rdzeniem pokrytym miedzią.
• CCS – przewody ze stalowym rdzeniem pokrytym miedzią.

Przewody CCA i CCS nie są elektrycznie równoważne przewodom z pełnej miedzi o takim samym przekroju geometrycznym. Ich większa rezystancja może powodować większe spadki napięcia przy identycznym obciążeniu.

Dlatego podczas projektowania instalacji LED warto wybierać przewody o potwierdzonych parametrach elektrycznych i odpowiednio dobranym przekroju.

Kolorowe żyły RGB – łatwe podłączenie sterownika LED

Jedną z najważniejszych zalet przewodu jest zastosowanie czterech żył w różnych kolorach. Pozwala to łatwiej rozpoznać poszczególne połączenia i ogranicza ryzyko pomyłek podczas montażu.

Przewód posiada następujące kolory:

• Czarny – często wykorzystywany jako przewód wspólny.
• Czerwony – może służyć do połączenia kanału R (Red).
• Zielony – może służyć do połączenia kanału G (Green).
• Niebieski – może służyć do połączenia kanału B (Blue).

W typowej analogowej instalacji RGB ze wspólnym biegunem dodatnim przewód czarny można przypisać do wspólnego zasilania, a pozostałe kolory do kanałów R, G i B.

Uwaga: Kolory izolacji pełnią funkcję identyfikacyjną. Przed podłączeniem należy zawsze sprawdzić oznaczenia na taśmie LED i sterowniku. Nie wolno zakładać, że kolor przewodu automatycznie określa jego biegunowość.

Przewód RGB 4x20 AWG do taśm LED 12V i 24V

Czterożyłowy przewód RGB może być wykorzystywany w instalacjach wielokolorowego oświetlenia LED pracujących z napięciem stałym.

Najczęściej znajduje zastosowanie w systemach:

• RGB 12V DC – podłączenie kompatybilnych taśm LED RGB do sterownika.
• RGB 24V DC – wykonywanie połączeń pomiędzy sterownikiem a taśmą RGB.
• RGB COB – podłączenie analogowych taśm COB RGB wymagających czterech połączeń.
• RGB SMD5050 – połączenia w typowych analogowych instalacjach RGB.
• Moduły LED RGB – wykonywanie połączeń zgodnych ze schematem modułów.

Możliwość zastosowania przewodu w systemach o innych napięciach zależy od parametrów urządzeń, dopuszczalnego prądu, długości przewodu i wymagań instalacji.

Do jakich taśm LED pasuje przewód czterożyłowy?

Taśmy LED RGB SMD5050

Przewód może być stosowany do podłączania analogowych taśm LED RGB SMD5050, które posiadają cztery pola lutownicze, najczęściej oznaczone jako +, R, G i B.

Taśmy LED RGB COB

W przypadku analogowych taśm LED COB RGB przewód umożliwia wykonanie połączenia czterech kanałów elektrycznych, zgodnie ze schematem producenta taśmy.

Taśmy LED RGB SMD2835

Przewód może być wykorzystywany również z kompatybilnymi taśmami RGB wykorzystującymi diody SMD2835, jeśli wymagają czterech połączeń.

Moduły LED RGB

Sprawdza się podczas wykonywania połączeń pomiędzy kompatybilnymi modułami LED RGB oraz sterownikami.

Czy przewód nadaje się do RGBW i RGB+CCT?

Typowe analogowe taśmy RGBW wymagają pięciu połączeń, natomiast RGB+CCT zwykle sześciu. Dlatego pojedynczy przewód czterożyłowy nie wystarcza do bezpośredniego podłączenia wszystkich kanałów takich taśm.

Gdzie stosuje się przewód RGB 4-żyłowy?

• Oświetlenie sufitów podwieszanych – połączenia taśm RGB w zabudowach sufitowych.
• Oświetlenie meblowe – podświetlenie szafek, półek i zabudów.
• Podświetlenie telewizorów i wnęk – instalacje dekoracyjne RGB.
• Oświetlenie schodów – wielokolorowe podświetlenie stopni.
• Witryny sklepowe – dekoracyjne oświetlenie ekspozycji.
• Reklamy świetlne – połączenia kompatybilnych modułów RGB.
• Oświetlenie barów i restauracji – instalacje dekoracyjne ze zmianą koloru.
• Oświetlenie wnętrz mieszkalnych – taśmy RGB w salonach, sypialniach i pokojach.
• Instalacje w kamperach i pojazdach – po sprawdzeniu zgodności parametrów przewodu z wymaganiami instalacji.
• Projekty elektroniczne i DIY – połączenia czterożyłowe w odpowiednio dobranych obwodach.

Elastyczny przewód RGB – konstrukcja 21x0,16 mm

Przewód wykonany jest w konstrukcji wielodrutowej. Każda żyła składa się z 21 cienkich drucików o średnicy 0,16 mm.

Takie rozwiązanie zapewnia wygodę prowadzenia przewodu podczas montażu oświetlenia LED, szczególnie w miejscach wymagających dopasowania okablowania do kształtu zabudowy.

Elastyczna konstrukcja ułatwia:

• Prowadzenie przewodu w profilach i kanałach instalacyjnych.
• Wykonywanie połączeń pomiędzy odcinkami taśm LED.
• Montaż przewodu w zabudowach meblowych.
• Podłączanie sterowników RGB.
• Przygotowywanie przewodów do lutowania i odpowiednich złączek.

Podczas montażu należy unikać ostrych zagięć, nadmiernego rozciągania oraz uszkodzenia izolacji.

Izolacja PVC 0,38 mm i oznaczenie UL 1007

Zgodnie z etykietą producenta przewód posiada oznaczenie UL 1007 oraz izolację wykonaną z PVC o grubości 0,38 mm.

Izolacja PVC zapewnia elektryczne oddzielenie żył i umożliwia wykorzystanie przewodu w odpowiednio dobranych instalacjach.

Na etykiecie podano również:

• Napięcie znamionowe: 300V AC.
• Materiał izolacji: PVC.
• Grubość izolacji: 0,38 mm.
• Oznaczenie klasy palności: FT1.

Ważne: Parametr 300V AC odnosi się do oznaczenia przewodu i jego izolacji. Nie oznacza, że taśmy LED RGB należy zasilać takim napięciem. Napięcie zasilania instalacji musi być zgodne z wymaganiami taśmy LED i sterownika.

Jak dobrać przewód RGB do długości taśmy LED?

Podczas projektowania instalacji RGB należy uwzględnić nie tylko przekrój żył, ale także długość przewodu oraz pobór prądu przez poszczególne kanały LED.

Wraz ze wzrostem długości przewodu zwiększa się jego rezystancja, a tym samym spadek napięcia.

Zbyt duży spadek napięcia może powodować:

• Zmniejszenie jasności taśmy LED.
• Różnice w jasności poszczególnych odcinków.
• Zmianę proporcji kolorów przy dużym obciążeniu.
• Dodatkowe straty energii.
• Nagrzewanie przewodów.

W przypadku długich odcinków lub taśm LED o dużej mocy warto rozważyć zastosowanie przewodów o większym przekroju, dodatkowych punktów zasilania lub odpowiedniego podziału instalacji.

Dlaczego przewód wspólny w RGB jest szczególnie ważny?

W typowych analogowych taśmach RGB ze wspólnym biegunem dodatnim przewód wspólny przenosi sumę prądów poszczególnych kanałów R, G i B.

Oznacza to, że przy jednoczesnym świeceniu wszystkich kolorów jego obciążenie może być znacznie większe niż obciążenie pojedynczego przewodu kanałowego.

Dlatego przekrój przewodu wspólnego należy dobrać do łącznego prądu instalacji RGB, a nie tylko do poboru jednego kanału.

Przy większych mocach może być konieczne zastosowanie osobnego przewodu wspólnego o większym przekroju lub innego sposobu prowadzenia zasilania.

Jak prawidłowo podłączyć przewód RGB do sterownika LED?

Przewód czterożyłowy może służyć do połączenia wyjścia kompatybilnego sterownika RGB z analogową taśmą LED RGB.

Przykładowy schemat połączenia

Zasilacz LED → sterownik RGB → przewód 4-żyłowy → taśma LED RGB

W typowej instalacji ze wspólnym biegunem dodatnim połączenia mogą wyglądać następująco:

• Czarny przewód: wspólny biegun dodatni (+).
• Czerwony przewód: kanał R.
• Zielony przewód: kanał G.
• Niebieski przewód: kanał B.

Przypisanie kolorów należy każdorazowo potwierdzić na podstawie oznaczeń sterownika i taśmy LED.

Podstawowe zasady montażu

1. Odłącz zasilanie przed rozpoczęciem prac.
2. Sprawdź napięcie taśmy LED i sterownika.
3. Oblicz pobór prądu całej instalacji oraz poszczególnych kanałów.
4. Dobierz długość i przekrój przewodów do obciążenia.
5. Przygotuj końcówki żył zgodnie z wymaganiami złączek lub metody lutowania.
6. Podłącz przewody do odpowiednich zacisków sterownika i pól taśmy LED.
7. Zabezpiecz połączenia przed zwarciem i uszkodzeniami mechanicznymi.
8. Sprawdź poprawność podłączenia przed uruchomieniem zasilania.

Przewód RGB sprzedawany na metry – zamów potrzebną długość

Cena dotyczy 1 metra bieżącego przewodu RGB 4x20 AWG.

Produkt sprzedawany jest na metry, dlatego można zamówić długość dopasowaną do konkretnej instalacji oświetleniowej.

Przykładowe zamówienia

• 1 sztuka – 1 metr przewodu.
• 2 sztuki – 2 metry przewodu w jednym odcinku.
• 5 sztuk – 5 metrów przewodu w jednym odcinku.
• 10 sztuk – 10 metrów przewodu w jednym odcinku.
• 20 sztuk – 20 metrów przewodu w jednym odcinku.
• 50 sztuk – 50 metrów przewodu w jednym odcinku.

Zamówiona ilość wysyłana jest w jednym ciągłym odcinku, co ułatwia wykonywanie instalacji bez zbędnych połączeń.

Dane techniczne – przewód RGB 4x20 AWG UL 1007

Informacja techniczna: Dopuszczalny prąd przewodu należy dobrać na podstawie parametrów żył, temperatury, sposobu montażu i warunków chłodzenia. Oznaczenie 20 AWG nie określa jednej uniwersalnej obciążalności prądowej dla wszystkich zastosowań.

Najczęściej zadawane pytania – FAQ

Czy przewód RGB ma przekrój 4x0,50 mm²?

Producent oznaczył przewód jako 20 AWG, co odpowiada nominalnemu przekrojowi około 0,52 mm² na żyłę. W opisie technicznym należy więc stosować przede wszystkim oznaczenie 4x20 AWG.

Ile żył posiada przewód RGB?

Przewód posiada cztery żyły w kolorach czarnym, czerwonym, zielonym i niebieskim.

Co oznacza konstrukcja 21x0,16 mm?

Oznacza, że każda żyła składa się z 21 cienkich drucików o średnicy 0,16 mm.

Czy przewód nadaje się do taśm LED RGB 12V?

Tak. Może być stosowany do kompatybilnych analogowych taśm RGB 12V, jeżeli przekrój przewodów jest odpowiedni do poboru prądu i długości połączenia.

Czy przewód nadaje się do taśm LED RGB 24V?

Tak. Przewód może być wykorzystywany w odpowiednio dobranych instalacjach RGB 24V.

Czy przewód pasuje do taśm LED RGB COB?

Tak, jeżeli dana taśma COB RGB posiada cztery wymagane połączenia i parametry instalacji pozwalają na zastosowanie przewodu 20 AWG.

Czy przewód nadaje się do RGBW?

Typowa analogowa taśma RGBW wymaga pięciu połączeń, dlatego jeden przewód czterożyłowy nie wystarcza do podłączenia wszystkich kanałów.

Co oznacza UL 1007?

UL 1007 to oznaczenie typu przewodu, określające kategorię jego konstrukcji i parametrów. Samo oznaczenie na etykiecie nie stanowi niezależnego potwierdzenia certyfikacji konkretnej partii produktu.

Co oznacza napięcie 300V AC?

Jest to napięcie znamionowe podane dla przewodu. Nie oznacza ono napięcia zasilania taśmy LED ani automatycznej możliwości stosowania przewodu w dowolnej instalacji sieciowej.

Co oznacza FT1?

FT1 to oznaczenie klasy próby palności przewodu podane na etykiecie producenta.

Czy przewód może przenosić 5 A na każdej żyle?

Nie można potwierdzić takiej wartości wyłącznie na podstawie oznaczenia 20 AWG. Dopuszczalny prąd zależy od warunków pracy, parametrów izolacji i sposobu montażu. Szczególną uwagę należy zwrócić na przewód wspólny, który w analogowych instalacjach RGB może przenosić sumę prądów wszystkich kanałów.

Ile przewodu otrzymam przy zakupie jednej sztuki?

Jedna sztuka odpowiada 1 metrowi bieżącemu przewodu RGB.

Czy przy zakupie 10 sztuk otrzymam jeden odcinek 10 metrów?

Tak. Zamówiona ilość dostarczana jest w jednym ciągłym odcinku.

Dlaczego warto wybrać przewód RGB 4x20 AWG do oświetlenia LED?

Przewód RGB 4x20 AWG UL 1007 to praktyczne rozwiązanie do wykonywania połączeń pomiędzy sterownikami a kompatybilnymi taśmami LED RGB.

Cztery kolorowe żyły ułatwiają identyfikację kanałów, a konstrukcja 21x0,16 mm zapewnia elastyczność potrzebną podczas montażu instalacji oświetleniowych.

Oznaczenie 20 AWG, izolacja PVC 0,38 mm oraz napięcie znamionowe 300V AC pozwalają łatwiej zidentyfikować parametry przewodu i dobrać go do wymagań projektu.

Sprzedaż na metry umożliwia zamówienie odpowiedniej długości bez konieczności zakupu całej rolki.

Wybierz czterożyłowy przewód RGB 20 AWG, jeśli potrzebujesz elastycznego kabla do odpowiednio dobranych połączeń w instalacjach wielokolorowego oświetlenia LED.

Informacja: Oferta dotyczy 1 metra przewodu RGB. Taśmy LED, zasilacze, sterowniki i złączki nie są elementami zestawu.
