Moduł LED OPTICON 15W 10-30V DC 6000K – 108x SMD5630 EPISTAR, 900 lm, 520 mm

Profesjonalny moduł LED 12V i 24V – wydajne oświetlenie do pojazdów, reklam i instalacji technicznych

Moduł LED OPTICON 15W 10-30V DC 6000K to profesjonalne, liniowe źródło światła przeznaczone do instalacji oświetleniowych wymagających wydajnego, równomiernego oświetlenia oraz możliwości pracy w szerokim zakresie napięcia zasilania.

Produkt został wyposażony w 108 diod LED EPISTAR SMD5630, które emitują intensywne, zimne białe światło o temperaturze barwowej 6000K i łącznym strumieniu świetlnym 900 lumenów.

Moduł posiada elektroniczny układ stabilizacji umożliwiający pracę w zakresie 10-30V DC. Dzięki temu może być stosowany zarówno w instalacjach 12V DC, jak i 24V DC, bez konieczności wybierania osobnego wariantu napięciowego.

Całkowita moc modułu wynosi 15W. Konstrukcja składa się z trzech niezależnych sekcji LED o mocy 5W każda, osadzonych na aluminiowej podstawie o grubości 1,5 mm.

Dzięki długości 520 mm, niewielkiej wysokości 7 mm oraz szerokiemu kątowi świecenia 120° moduł doskonale sprawdza się w oświetleniu przestrzeni ładunkowych busów, kabin ciężarówek, kamperów, warsztatów, maszyn, kasetonów reklamowych i zabudowy meblowej.

OPTICON – produkt opracowany na podstawie wieloletniego doświadczenia w technologii LED

Moduł LED OPTICON 15W 10-30V DC powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, obejmujące rozwiązania przeznaczone do pojazdów, instalacji reklamowych, zabudowy meblowej oraz oświetlenia technicznego.

Wieloletnia praktyka w branży LED pozwala firmie OPTICON rozwijać produkty dostosowane do potrzeb instalatorów, producentów reklam, firm wykonujących zabudowy samochodowe oraz użytkowników poszukujących uniwersalnych źródeł światła.

W prezentowanym module zastosowano 108 diod EPISTAR SMD5630, elektroniczną stabilizację zasilania, trzy niezależne sekcje oświetleniowe oraz aluminiową konstrukcję wspomagającą odprowadzanie ciepła.

Takie połączenie umożliwia wykorzystanie jednego produktu w wielu różnych instalacjach oświetleniowych zasilanych napięciem 12V lub 24V DC.

Najważniejsze zalety modułu LED OPTICON 15W

• Uniwersalne zasilanie 10-30V DC – kompatybilność z instalacjami 12V i 24V.
• Elektroniczna stabilizacja zasilania – ograniczenie wpływu zmian napięcia na jasność świecenia.
• 108 diod LED EPISTAR SMD5630 – wydajne źródło zimnego białego światła.
• Łączna moc 15W – trzy niezależne sekcje po 5W.
• Strumień świetlny 900 lm – intensywne oświetlenie użytkowe.
• Temperatura barwowa 6000K – zimne białe światło.
• Szeroki kąt świecenia 120° – skuteczne oświetlenie większej powierzchni.
• Aluminiowa podstawa 1,5 mm – sztywna konstrukcja i odprowadzanie ciepła.
• Długość 520 mm – wygodne oświetlenie wydłużonych przestrzeni.
• Niewielka wysokość 7 mm – możliwość montażu w płytkich zabudowach.
• 6 zacisków kablowych – wygodne podłączanie zasilania.
• Stopień ochrony IP20 – do suchych instalacji wewnętrznych.
• Temperatura pracy od -20°C do +45°C.
• Deklarowana trwałość co najmniej 70 000 godzin.
• Gwarancja 24 miesiące.

Zasilanie 10-30V DC – jeden moduł LED do instalacji 12V i 24V

Jedną z najważniejszych zalet modułu LED OPTICON jest możliwość pracy w szerokim zakresie napięcia 10-30V DC.

Oznacza to, że produkt może być stosowany w instalacjach o napięciu nominalnym 12V DC oraz 24V DC.

Rozwiązanie to jest szczególnie przydatne w oświetleniu samochodowym, ponieważ pozwala wykorzystać ten sam model modułu w różnych typach pojazdów.

Zastosowanie w instalacjach 12V DC

• samochody dostawcze i busy,
• kampery i przyczepy kempingowe,
• pojazdy serwisowe,
• zabudowy warsztatowe,
• instalacje akumulatorowe 12V,
• oświetlenie mebli i gablot,
• oświetlenie techniczne i reklamowe.

Zastosowanie w instalacjach 24V DC

• samochody ciężarowe,
• autobusy i autokary,
• pojazdy specjalistyczne,
• maszyny i urządzenia przemysłowe,
• instalacje reklamowe 24V,
• zabudowy techniczne,
• oświetlenie stanowisk roboczych.

Ważne: moduł jest przeznaczony wyłącznie do zasilania napięciem stałym 10-30V DC. Nie wolno podłączać go do napięcia przemiennego AC ani bezpośrednio do sieci 230V.

Elektroniczna stabilizacja napięcia – stała jasność w instalacjach samochodowych

W instalacjach elektrycznych pojazdów napięcie zasilania może zmieniać się w zależności od stanu akumulatora, pracy alternatora oraz obciążenia instalacji.

Moduł LED OPTICON 10-30V DC wyposażono w elektroniczny układ stabilizacji, który ogranicza wpływ zmian napięcia na parametry świecenia.

Dzięki temu moduł może utrzymywać stabilną jasność w deklarowanym zakresie napięcia zasilania.

Jest to istotna zaleta w porównaniu z prostymi źródłami LED wymagającymi jednego, ściśle określonego napięcia.

Elektroniczna stabilizacja sprawia, że moduł jest szczególnie przydatny w:

• instalacjach akumulatorowych,
• samochodach dostawczych 12V,
• samochodach ciężarowych 24V,
• autobusach i pojazdach specjalistycznych,
• oświetleniu technicznym zasilanym napięciem DC.

W instalacjach pojazdów należy dodatkowo zapewnić odpowiednią ochronę przed przepięciami i impulsami napięciowymi wykraczającymi poza dopuszczalny zakres pracy modułu.

108 diod LED EPISTAR SMD5630 – mocne białe światło 900 lm

Moduł LED OPTICON wyposażono w 108 diod LED EPISTAR SMD5630.

Diody rozmieszczono na wydłużonej powierzchni modułu, dzięki czemu światło jest rozprowadzane na większym obszarze niż w przypadku pojedynczego punktowego źródła LED.

Łączny strumień świetlny wynosi 900 lumenów, a pobór mocy 15W.

Takie parametry sprawiają, że moduł może być wykorzystywany do oświetlania przestrzeni użytkowych, schowków, stanowisk roboczych, reklam oraz elementów zabudowy.

Trzy niezależne sekcje LED po 5W

Konstrukcja modułu OPTICON składa się z trzech niezależnych sekcji oświetleniowych.

Każda sekcja ma moc 5W, a łączna moc wszystkich trzech wynosi 15W.

Rozmieszczenie sekcji na długości 520 mm pozwala uzyskać wydłużoną powierzchnię świecenia, przydatną w instalacjach wymagających równomiernego rozłożenia światła.

Trzysekcyjna budowa ułatwia również rozmieszczenie elementów świecących wzdłuż aluminiowej podstawy.

Barwa 6000K – zimne białe światło do zastosowań użytkowych

Temperatura barwowa 6000K oznacza zimne białe światło, często wykorzystywane w oświetleniu technicznym, warsztatowym oraz w pojazdach użytkowych.

Zimna barwa światła dobrze sprawdza się w miejscach, w których potrzebne jest wyraźne oświetlenie przedmiotów i powierzchni.

Gdzie sprawdza się światło 6000K?

• w przestrzeniach ładunkowych busów,
• w zabudowach samochodów serwisowych,
• w schowkach i przedziałach technicznych,
• na stanowiskach roboczych,
• w warsztatach,
• w gablotach i witrynach,
• w kasetonach reklamowych,
• w oświetleniu maszyn i urządzeń.

Oświetlenie przestrzeni ładunkowej busów i samochodów dostawczych

Moduł LED OPTICON 15W 10-30V DC może być wykorzystywany jako dodatkowe oświetlenie wnętrza busów oraz samochodów dostawczych.

Wydłużona konstrukcja o długości 520 mm pozwala na wygodne oświetlenie półek, regałów, fragmentów przestrzeni ładunkowej oraz miejsc załadunku.

Przykładowe miejsca montażu

• Sufit przestrzeni ładunkowej – oświetlenie wnętrza pojazdu.
• Boczne ściany zabudowy – oświetlenie regałów i półek.
• Okolice drzwi bocznych – dodatkowe światło podczas załadunku.
• Okolice drzwi tylnych – oświetlenie przestrzeni roboczej.
• Zabudowa warsztatowa – oświetlenie narzędzi i wyposażenia.
• Schowki techniczne – dodatkowe światło użytkowe.

W przypadku większych przestrzeni ładunkowych można zastosować kilka modułów rozmieszczonych w odpowiednich miejscach.

Uwaga: moduł posiada stopień ochrony IP20, dlatego musi być zabezpieczony przed wilgocią, zachlapaniem i uszkodzeniami mechanicznymi.

Oświetlenie kabiny i zabudowy samochodów ciężarowych 24V

Dzięki szerokiemu zakresowi napięcia 10-30V DC moduł OPTICON może być stosowany w instalacjach samochodów ciężarowych o napięciu nominalnym 24V.

Produkt nadaje się do dodatkowego oświetlenia:

• schowków w kabinie ciężarówki,
• przestrzeni pod łóżkiem,
• zabudowy wewnętrznej,
• półek i przedziałów bagażowych,
• wewnętrznych przedziałów narzędziowych,
• zabezpieczonych przestrzeni technicznych.

Moduł nie jest homologowaną lampą zewnętrzną pojazdu i nie zastępuje obowiązkowego oświetlenia samochodowego.

Oświetlenie kamperów i przyczep kempingowych 12V

Moduł LED OPTICON może być również wykorzystywany w instalacjach elektrycznych kamperów i przyczep kempingowych.

Dzięki zasilaniu 10-30V DC współpracuje z odpowiednimi instalacjami akumulatorowymi 12V.

Przykładowe zastosowania:

• oświetlenie schowków,
• oświetlenie przestrzeni bagażowych,
• oświetlenie zabudowy meblowej,
• oświetlenie przedziałów technicznych,
• dodatkowe oświetlenie robocze.

Podczas projektowania instalacji należy uwzględnić pobór mocy modułu oraz pojemność akumulatora.

Moduł LED do kasetonów reklamowych, witryn i gablot

Panel LED OPTICON 15W 6000K może być stosowany do oświetlenia reklam, kasetonów, witryn sklepowych oraz gablot ekspozycyjnych.

Dzięki szerokiemu kątowi świecenia 120° oraz wydłużonej konstrukcji moduł pozwala rozprowadzić światło na większej powierzchni.

Produkt sprawdza się w:

• kasetonach reklamowych,
• podświetlanych witrynach,
• gablotach ekspozycyjnych,
• zabudowie meblowej,
• oświetleniu półek,
• konstrukcjach reklamowych,
• instalacjach wystawienniczych.

W przypadku zamkniętych konstrukcji należy zapewnić odpowiednie odprowadzanie ciepła oraz ochronę przed wilgocią.

Oświetlenie warsztatowe i techniczne

Moduł LED OPTICON 15W może być stosowany w instalacjach oświetlenia technicznego, warsztatowego i pomocniczego.

Strumień świetlny 900 lm oraz barwa światła 6000K umożliwiają wykorzystanie produktu jako dodatkowego źródła światła w miejscach pracy.

Przykładowe zastosowania:

• stanowiska robocze,
• stoły warsztatowe,
• zabudowy narzędziowe,
• szafy techniczne,
• maszyny i urządzenia,
• regały magazynowe,
• wewnętrzne przedziały serwisowe.

W miejscach wymagających określonego natężenia oświetlenia należy dobrać liczbę i rozmieszczenie modułów do powierzchni oraz charakteru wykonywanej pracy.

Szeroki kąt świecenia 120°

Zastosowane diody LED EPISTAR SMD5630 emitują światło pod kątem 120°.

Szeroki kąt świecenia pozwala oświetlić większą powierzchnię i ograniczyć efekt skupionego punktowego światła.

Jest to szczególnie przydatne w oświetleniu przestrzeni ładunkowych, zabudowy meblowej, warsztatów i instalacji reklamowych.

Rzeczywista równomierność oświetlenia zależy od wysokości montażu, rozmieszczenia modułów oraz rodzaju oświetlanej powierzchni.

Aluminiowa podstawa o grubości 1,5 mm

Moduł LED OPTICON został osadzony na aluminiowej podstawie o grubości 1,5 mm.

Aluminium zapewnia sztywność konstrukcji oraz wspomaga odprowadzanie ciepła powstającego podczas pracy diod LED.

Odpowiednie odprowadzanie ciepła ma znaczenie dla stabilności pracy i trwałości oświetlenia.

Podczas montażu należy unikać miejsc, w których mogłoby dochodzić do nadmiernego nagrzewania modułu.

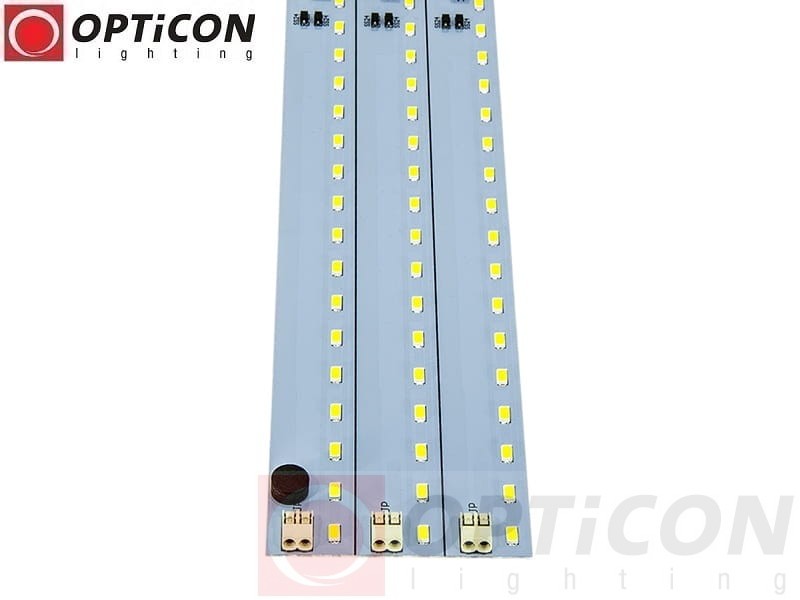

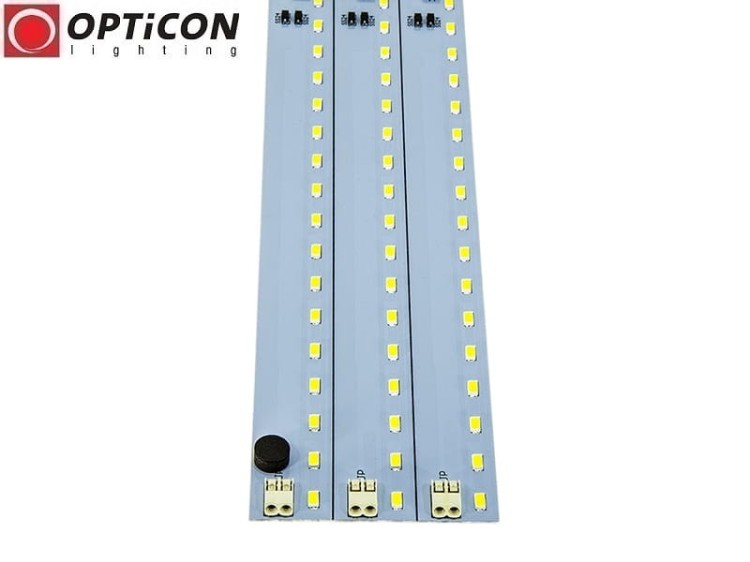

Łatwe podłączenie – 6 zacisków kablowych

Moduł LED OPTICON wyposażono w 6 zacisków kablowych, umożliwiających wygodne wykonanie połączeń elektrycznych.

Przed montażem należy odłączyć zasilanie i upewnić się, że przewody są podłączane zgodnie z oznaczeniami biegunowości modułu.

Do zasilania należy stosować źródło napięcia stałego 10-30V DC o odpowiedniej wydajności prądowej.

Moduł nie jest przeznaczony do ściemniania. Nie należy zakładać kompatybilności ze standardowymi ściemniaczami PWM.

Montaż modułu LED OPTICON 520 mm

Moduł można zamocować przy użyciu odpowiedniej dwustronnej taśmy montażowej lub własnego systemu mocowania.

Taśma montażowa 3M nie znajduje się w zestawie.

Instrukcja montażu

1. Wybierz suche i zabezpieczone miejsce montażu.
2. Sprawdź dostępne wymiary przestrzeni.
3. Zaplanuj rozmieszczenie modułu i prowadzenie przewodów.
4. Przygotuj i oczyść powierzchnię montażową.
5. Zamocuj moduł za pomocą odpowiedniej taśmy lub własnego systemu mocowania.
6. Podłącz przewody zgodnie z oznaczeniami biegunowości.
7. Zapewnij zasilanie napięciem stałym 10-30V DC.
8. Sprawdź poprawność działania wszystkich trzech sekcji LED.
9. Upewnij się, że moduł ma odpowiednie warunki odprowadzania ciepła.

W instalacjach samochodowych należy dodatkowo zabezpieczyć moduł i przewody przed drganiami oraz przypadkowym uszkodzeniem.

Dobór zasilacza do modułu LED OPTICON 15W

Moduł LED OPTICON może pracować przy napięciu stałym 10-30V DC.

Do zasilania sieciowego należy zastosować odpowiedni stabilizowany zasilacz LED o napięciu wyjściowym 12V DC lub 24V DC.

Wydajność prądowa zasilacza musi być dopasowana do liczby podłączonych modułów.

Orientacyjny pobór prądu

Podane wartości są obliczeniowe. Rzeczywisty pobór prądu może się różnić w zależności od napięcia i pracy elektronicznego układu zasilającego.

Przykładowy dobór mocy zasilacza

• 1 moduł: 15W – przykładowy zasilacz 20W lub większy.
• 2 moduły: 30W – przykładowy zasilacz 40W lub większy.
• 3 moduły: 45W – przykładowy zasilacz 60W lub większy.
• 4 moduły: 60W – przykładowy zasilacz 75W lub większy.

W przykładach przyjęto zapas mocy. Ostateczny dobór zasilacza powinien uwzględniać napięcie, temperaturę pracy, sposób montażu oraz wymagania konkretnej instalacji.

Stopień ochrony IP20 – zastosowania wewnętrzne

Moduł LED OPTICON posiada stopień ochrony IP20.

Produkt przeznaczony jest do montażu w suchych, zabezpieczonych miejscach, w których nie występuje bezpośredni kontakt z wodą.

Moduł nie jest hermetyczny i nie powinien być narażany na:

• deszcz,
• zachlapania,
• bezpośredni kontakt z wodą,
• kondensację wilgoci,
• intensywne zapylenie bez dodatkowej ochrony.

W pojazdach, reklamach i urządzeniach należy zapewnić odpowiednią obudowę lub inne zabezpieczenie dostosowane do warunków użytkowania.

Dane techniczne – moduł LED OPTICON 15W 10-30V DC 6000K

Wymiary modułu LED OPTICON 15W

• Długość: 520 mm.
• Szerokość: 70 mm.
• Wysokość: 7 mm.
• Grubość aluminiowej podstawy: 1,5 mm.

Wydłużona konstrukcja i niewielka wysokość ułatwiają montaż modułu w zabudowach meblowych, kasetonach, pojazdach oraz instalacjach technicznych.

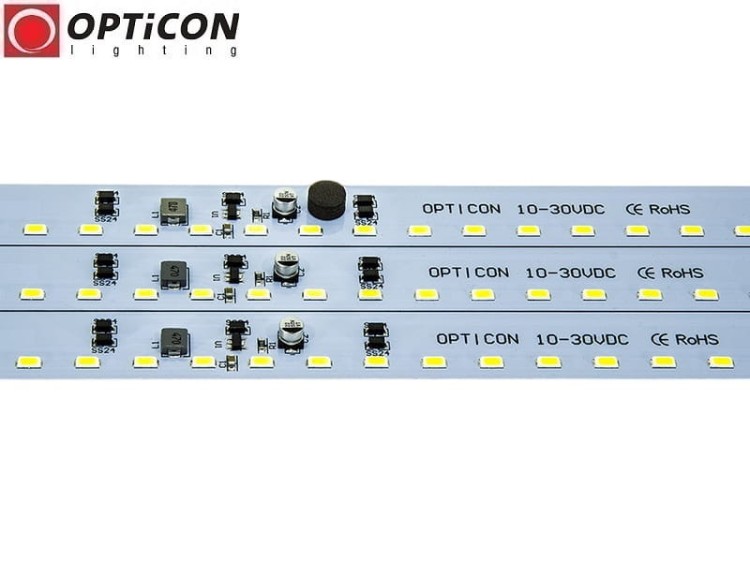

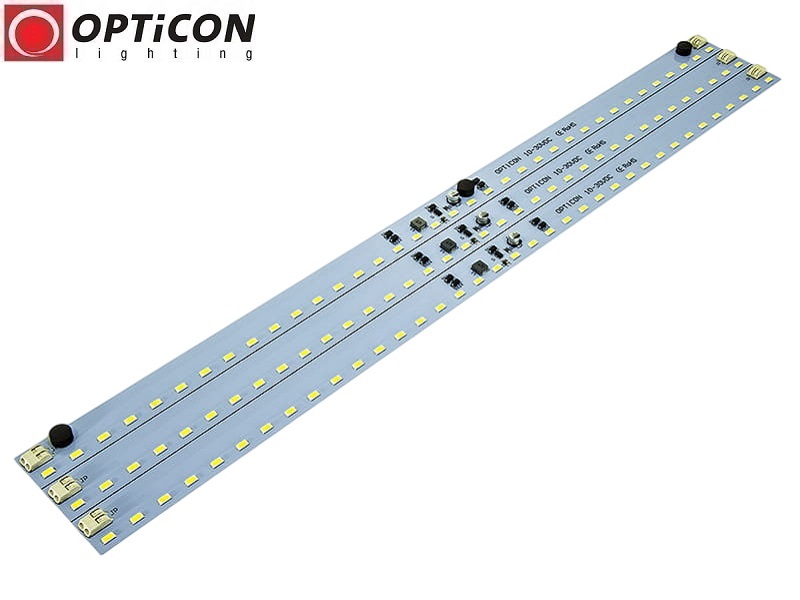

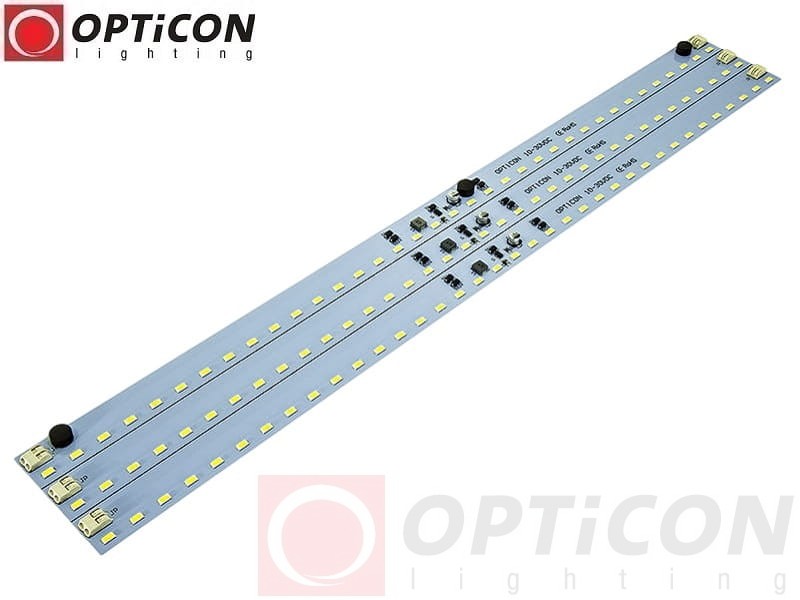

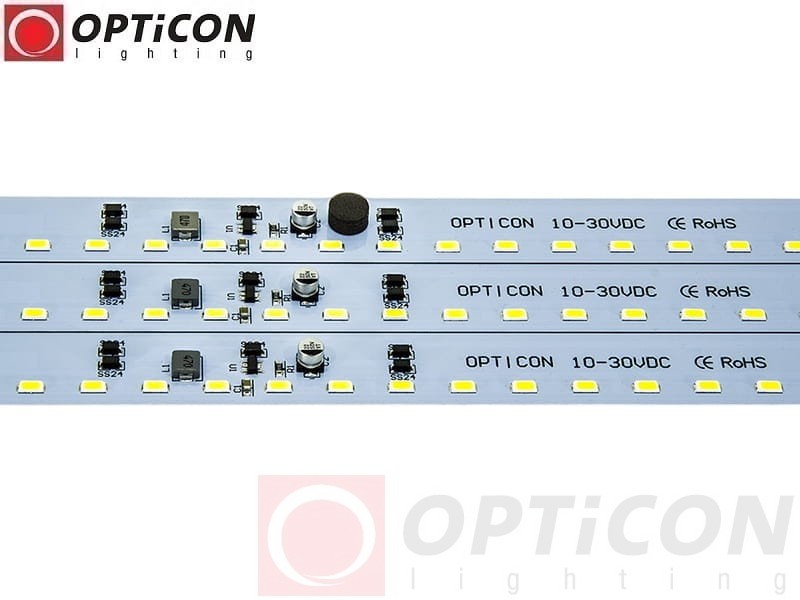

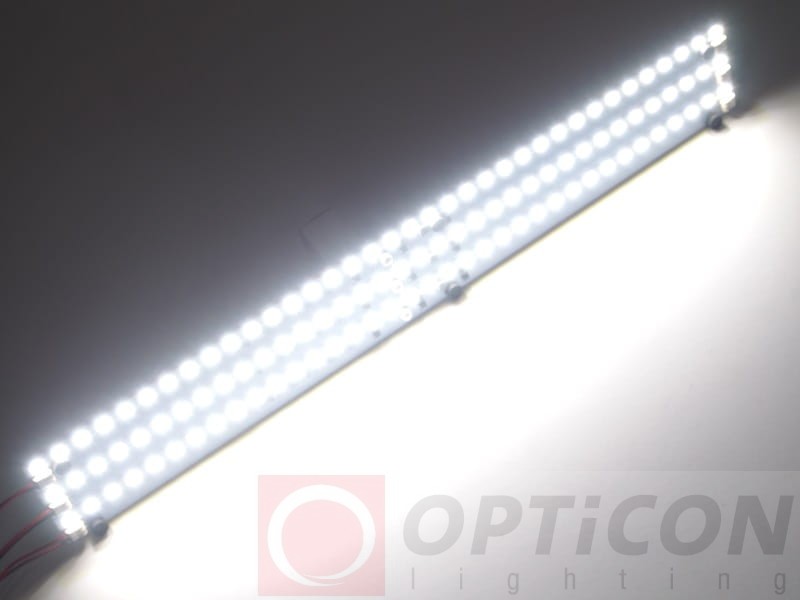

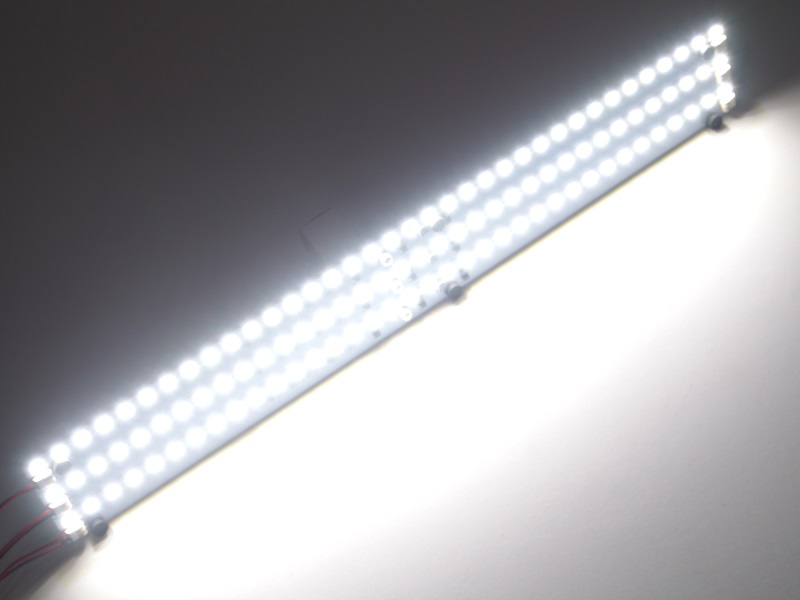

Zdjęcia modułu LED OPTICON 15W 10-30V DC 6000K

FAQ – najczęściej zadawane pytania

Czy moduł LED OPTICON 15W działa na 12V i 24V?

Tak. Moduł jest przeznaczony do zasilania napięciem stałym 10-30V DC, dlatego może pracować w instalacjach 12V oraz 24V DC.

Czy moduł LED można zasilać napięciem AC?

Nie. Produkt jest przeznaczony wyłącznie do zasilania napięciem stałym DC.

Jakie diody LED zastosowano w module?

Moduł wyposażono w 108 diod LED EPISTAR SMD5630.

Jaką moc ma moduł LED?

Całkowita moc wynosi 15W. Moduł składa się z trzech niezależnych sekcji o mocy 5W każda.

Jaki strumień świetlny zapewnia moduł?

Strumień świetlny wynosi 900 lumenów.

Jaką barwę światła emituje moduł?

Moduł emituje zimne białe światło o temperaturze barwowej 6000K.

Czy moduł nadaje się do oświetlenia przestrzeni ładunkowej busa?

Tak. Moduł może służyć jako dodatkowe oświetlenie wnętrza busa lub samochodu dostawczego, pod warunkiem odpowiedniego montażu i zabezpieczenia przed wilgocią.

Czy moduł nadaje się do samochodu ciężarowego 24V?

Tak. Zakres zasilania 10-30V DC obejmuje nominalne napięcie 24V stosowane w samochodach ciężarowych.

Czy można regulować jasność modułu?

Nie. Zgodnie ze specyfikacją produktu moduł nie jest przeznaczony do ściemniania.

Czy moduł jest wodoodporny?

Nie. Stopień ochrony IP20 oznacza przeznaczenie do suchych, zabezpieczonych miejsc.

Czy taśma montażowa znajduje się w zestawie?

Nie. Taśmę montażową należy dokupić osobno lub zastosować własny system mocowania.

Jakie są wymiary modułu?

Wymiary wynoszą 520 × 70 × 7 mm.

Dlaczego warto wybrać moduł LED OPTICON 15W 10-30V DC?

Moduł LED OPTICON 15W 10-30V DC 6000K to uniwersalne źródło zimnego białego światła przeznaczone do instalacji samochodowych, reklamowych, warsztatowych oraz technicznych.

Produkt powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED.

Połączenie 108 diod EPISTAR SMD5630, elektronicznej stabilizacji zasilania, trzech niezależnych sekcji po 5W oraz aluminiowej konstrukcji pozwala wykorzystać moduł w wielu instalacjach wymagających zasilania 12V lub 24V DC.

Wybierz moduł LED OPTICON 15W 10-30V DC, jeśli potrzebujesz wydajnego, liniowego źródła światła 6000K do oświetlenia busa, ciężarówki, kampera, kasetonu reklamowego, warsztatu lub stanowiska roboczego.
