Moduł LED OPTICON 24V DC 3W IP67 Edge Light 16×27° 3000K – 3× SMD2835 OSRAM, 375 lm

Profesjonalny moduł LED Edge Light 24V do podświetlania kasetonów reklamowych od krawędzi

Moduł LED OPTICON 24V DC 3W IP67 Edge Light 16×27° 3000K to profesjonalny, hermetyczny moduł LED przeznaczony do podświetlania kasetonów reklamowych, liter przestrzennych, szyldów, logotypów, ekspozytorów oraz innych konstrukcji wymagających precyzyjnego i kierunkowego światła.

Moduł wyposażono w 3 markowe diody LED OSRAM SMD2835 oraz specjalistyczną soczewkę Edge Light o kącie świecenia 16° × 27°. Takie rozwiązanie pozwala kierować światło w określonym kierunku, dzięki czemu produkt szczególnie dobrze sprawdza się w konstrukcjach, w których moduły montowane są przy krawędziach kasetonu reklamowego.

Przy poborze mocy wynoszącym zaledwie 3W moduł generuje 375 lumenów, osiągając skuteczność świetlną 125 lm/W. Dzięki temu jest energooszczędnym rozwiązaniem do profesjonalnych instalacji LED, również tych wykorzystujących większą liczbę modułów.

Ciepła barwa światła 3000K zapewnia przyjemne, eleganckie oświetlenie o delikatnie ciepłym odcieniu, które doskonale sprawdza się w reklamach świetlnych, szyldach, witrynach sklepowych, ekspozycjach handlowych oraz instalacjach dekoracyjnych.

Hermetyczna obudowa o stopniu ochrony IP67 zapewnia wysoki poziom ochrony przed pyłem i wodą. Moduł może być stosowany w odpowiednio wykonanych instalacjach wewnętrznych oraz zewnętrznych.

Zasilanie 24V DC, możliwość regulacji jasności za pomocą sterowników PWM, kompaktowe wymiary 111 × 23 × 11 mm oraz taśma montażowa 3M umieszczona od spodu sprawiają, że moduł jest praktycznym rozwiązaniem dla producentów reklam świetlnych, instalatorów i firm wykonujących profesjonalne instalacje LED.

OPTICON – moduły LED stworzone na podstawie wieloletniego doświadczenia

Moduł LED OPTICON Edge Light 16×27° 3000K powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, technologii podświetlenia oraz profesjonalnych systemów reklamowych.

Doświadczenie zdobyte podczas pracy z różnymi rozwiązaniami oświetleniowymi pozwala firmie OPTICON opracowywać produkty dostosowane do potrzeb producentów reklam świetlnych, instalatorów oraz użytkowników nowoczesnych systemów LED.

W prezentowanym module zastosowano 3 diody LED OSRAM SMD2835, kierunkową soczewkę Edge Light 16×27°, energooszczędne zasilanie 24V DC oraz hermetyczną obudowę IP67.

Połączenie tych elementów pozwala uzyskać kompaktowe i wydajne źródło światła, przeznaczone do tworzenia profesjonalnych instalacji reklamowych, w których ważne są intensywność podświetlenia, odpowiedni kierunek świecenia oraz energooszczędność.

OPTICON – profesjonalne rozwiązania LED tworzone na podstawie doświadczenia, sprawdzonych technologii i praktycznych potrzeb użytkowników.

Najważniejsze zalety modułu LED OPTICON Edge Light 3000K

• 3 markowe diody LED OSRAM SMD2835 – wydajne źródło światła.
• Strumień świetlny 375 lm – intensywne podświetlenie.
• Skuteczność świetlna 125 lm/W – efektywne wykorzystanie energii.
• Moc 3W – wysoka wydajność przy niskim poborze energii.
• Ciepła barwa światła 3000K – przyjemna, elegancka biel.
• Technologia Edge Light – przeznaczona do podświetlania od krawędzi.
• Soczewka 16° × 27° – precyzyjny, kierunkowy rozsył światła.
• Możliwość równomiernego podświetlenia – przy odpowiednim rozmieszczeniu modułów.
• Hermetyczna obudowa IP67 – wysoka ochrona przed pyłem i wodą.
• Zasilanie 24V DC – współpraca ze stabilizowanymi zasilaczami LED.
• Regulacja jasności PWM – współpraca ze sterownikami LED MONO 24V DC.
• Taśma montażowa 3M – wygodny montaż.
• Kompaktowe wymiary 111 × 23 × 11 mm.
• Fabryczne łańcuchy po 20 sztuk – wygodne wykonywanie większych instalacji.
• Sprzedaż na sztuki – możliwość zamówienia odpowiedniej liczby modułów.
• Zakres temperatury pracy od -20°C do +45°C.
• Deklarowana trwałość ≥ 70 000 godzin.
• Gwarancja 24 miesiące.

Technologia Edge Light – podświetlenie kasetonów reklamowych od krawędzi

Edge Light to technologia podświetlania, w której źródła światła LED umieszczane są przy krawędziach konstrukcji, a światło kierowane jest w stronę jej wnętrza lub podświetlanej powierzchni.

W przeciwieństwie do technologii Backlight, gdzie moduły montowane są najczęściej na tylnej powierzchni kasetonu, technologia Edge Light wykorzystuje kierunkowy rozsył światła.

W module OPTICON zastosowano specjalistyczną soczewkę o kącie świecenia 16° × 27°, która pozwala precyzyjnie kierować strumień świetlny.

Dzięki takiemu rozwiązaniu możliwe jest efektywne wykorzystanie światła oraz uzyskanie odpowiedniego podświetlenia w konstrukcjach reklamowych.

Najważniejsze korzyści technologii Edge Light

• Możliwość montażu modułów przy krawędziach kasetonu.
• Precyzyjne kierowanie strumienia świetlnego.
• Efektywne wykorzystanie światła.
• Możliwość wykonywania smukłych konstrukcji reklamowych.
• Ograniczenie konieczności rozmieszczania modułów na całej tylnej powierzchni.
• Możliwość dopasowania liczby modułów do wymiarów reklamy.
• Profesjonalne podświetlenie kasetonów, szyldów i innych konstrukcji.

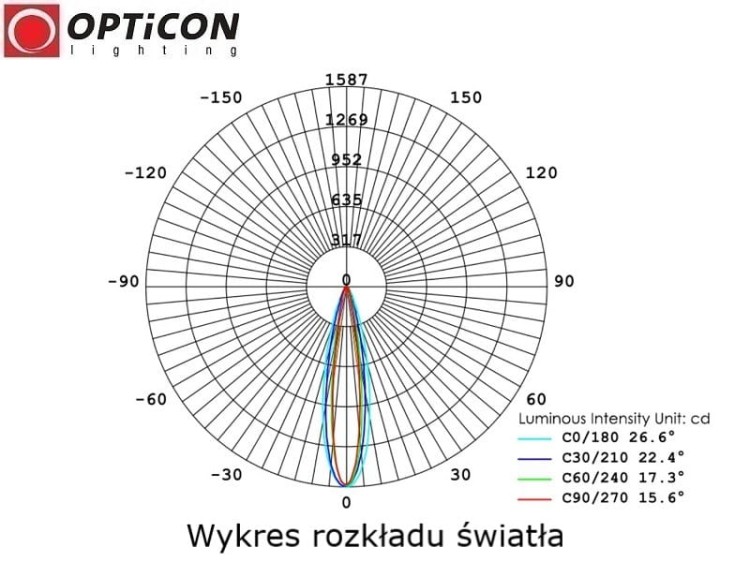

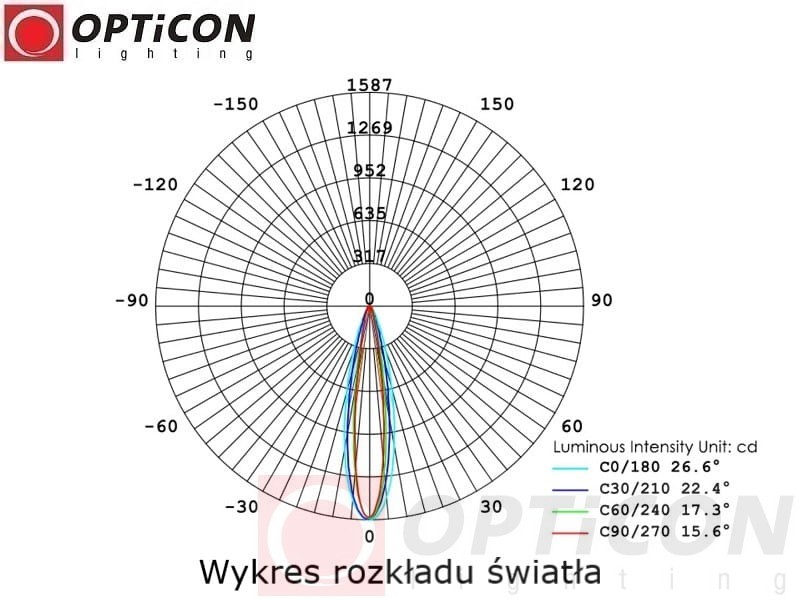

Soczewka Edge Light 16×27° – precyzyjne kierowanie światła

Jedną z najważniejszych cech modułu LED OPTICON jest specjalistyczna soczewka Edge Light o kącie świecenia 16° × 27°.

W przeciwieństwie do modułów LED wyposażonych w soczewki szerokokątne 160°, 175° czy 180°, moduł Edge Light posiada wąski, kierunkowy rozsył światła.

Dzięki temu światło może być kierowane na określony obszar, co jest szczególnie istotne w konstrukcjach reklamowych, w których moduły montowane są przy krawędziach kasetonu.

Soczewka o kącie 16° × 27° umożliwia precyzyjne rozprowadzanie światła w dwóch płaszczyznach.

Od czego zależy równomierność podświetlenia Edge Light?

• Głębokości kasetonu reklamowego.
• Rozstawu modułów LED.
• Liczby zastosowanych modułów.
• Kierunku montażu modułów.
• Rodzaju materiału frontowego.
• Przepuszczalności światła przez grafikę reklamową.
• Koloru i właściwości odbijających wewnętrznych powierzchni kasetonu.
• Odległości modułów od podświetlanej powierzchni.
• Oczekiwanej intensywności podświetlenia.

Moduły LED Edge Light do kasetonów o głębokości 4–10 cm

Moduł LED OPTICON 24V 3W Edge Light 16×27° 3000K może być stosowany między innymi w kasetonach reklamowych o głębokości około 4–10 cm.

W tego typu konstrukcjach kierunkowa optyka pozwala skierować strumień świetlny w stronę podświetlanej powierzchni.

Przy odpowiednio dobranym rozstawie modułów oraz właściwej konstrukcji kasetonu można uzyskać równomierny efekt świetlny.

Ważne: zakres 4–10 cm ma charakter orientacyjny. Ostateczny rozstaw i liczba modułów zależą od rodzaju materiału frontowego, konstrukcji kasetonu, sposobu montażu oraz oczekiwanego efektu świetlnego. Przed wykonaniem większej instalacji warto przeprowadzić próbę podświetlenia.

Ciepła barwa światła 3000K – eleganckie podświetlenie reklam i ekspozycji

Temperatura barwowa 3000K oznacza ciepłe światło białe o przyjemnym, delikatnie żółtawym odcieniu.

Ciepła biel nadaje podświetlanym konstrukcjom elegancki i przyjazny charakter, dlatego często wybierana jest do reklam świetlnych, witryn sklepowych, ekspozycji oraz instalacji dekoracyjnych.

Barwa 3000K szczególnie dobrze sprawdza się w miejscach, w których istotne jest stworzenie przyjemnej atmosfery i uzyskanie cieplejszego efektu wizualnego.

Gdzie sprawdza się barwa światła 3000K?

• Kasetony reklamowe.
• Litery przestrzenne LED.
• Podświetlane szyldy sklepowe.
• Logotypy firmowe.
• Tablice reklamowe.
• Podświetlane napisy.
• Reklamy świetlne.
• Witryny sklepowe.
• Ekspozycje handlowe.
• Gabloty reklamowe.
• Nowoczesne instalacje dekoracyjne LED.

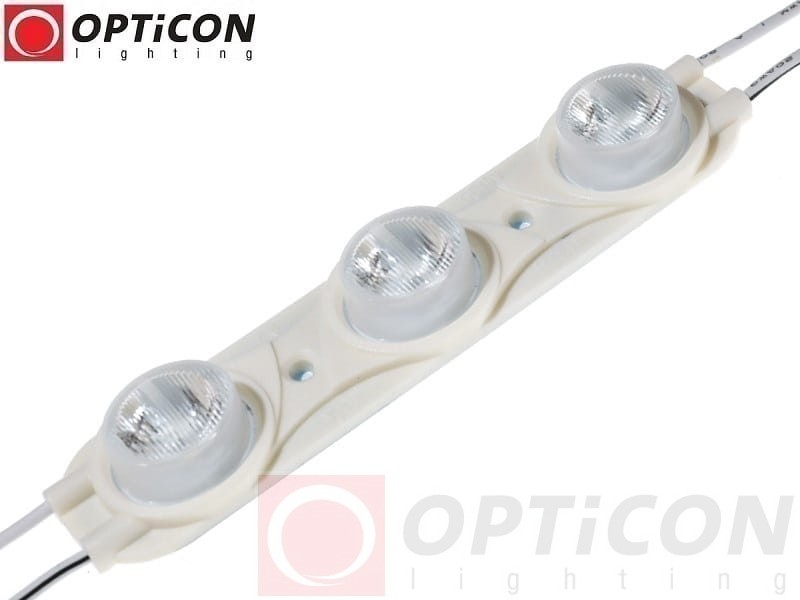

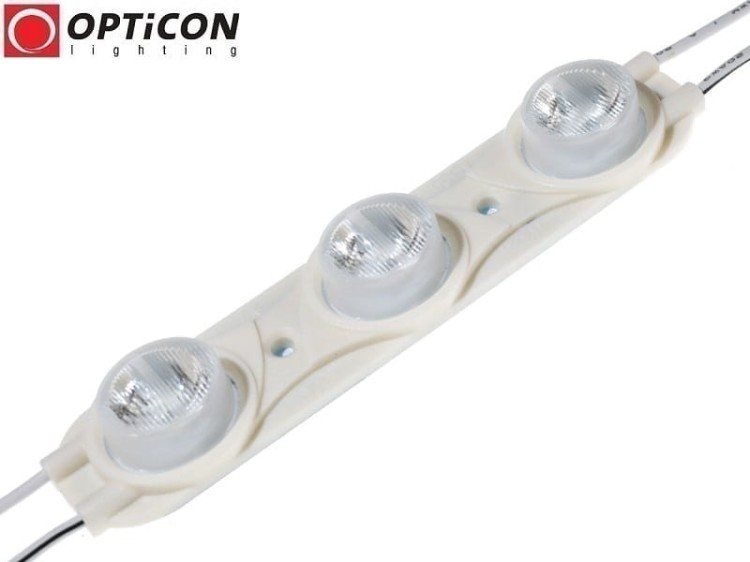

3 diody LED OSRAM SMD2835 – strumień świetlny 375 lm

Moduł LED OPTICON wyposażono w 3 diody LED SMD2835 marki OSRAM, które generują łączny strumień świetlny 375 lumenów.

Zastosowanie trzech diod LED w jednym module pozwala uzyskać wydajne źródło światła współpracujące ze specjalistyczną soczewką Edge Light 16×27°.

Połączenie diod OSRAM SMD2835 z kierunkową optyką umożliwia uzyskanie intensywnego strumienia świetlnego przy poborze mocy wynoszącym zaledwie 3W.

Najważniejsze parametry świetlne

• Producent diod LED: OSRAM.
• Typ diod LED: SMD2835.
• Liczba diod: 3 sztuki.
• Strumień świetlny: 375 lm.
• Skuteczność świetlna: 125 lm/W.
• Moc pobierana: 3W.
• Barwa światła: 3000K.
• Kąt świecenia: 16° × 27°.

Wysoka skuteczność świetlna 125 lm/W – energooszczędne podświetlenie LED

Moduł LED OPTICON Edge Light 16×27° 3000K osiąga skuteczność świetlną na poziomie 125 lm/W.

Oznacza to, że z każdego wata pobieranej mocy moduł generuje około 125 lumenów światła.

Wysoka skuteczność świetlna ma szczególne znaczenie w rozbudowanych instalacjach reklamowych, w których wykorzystywanych jest kilkadziesiąt lub kilkaset modułów LED.

Przykładowy pobór mocy instalacji

• 5 modułów – łącznie 15W.
• 10 modułów – łącznie 30W.
• 20 modułów – łącznie 60W.
• 40 modułów – łącznie 120W.
• 60 modułów – łącznie 180W.
• 100 modułów – łącznie 300W.

Odpowiedni dobór liczby modułów oraz zasilacza pozwala przygotować instalację dopasowaną do wielkości podświetlanej powierzchni.

Hermetyczna obudowa IP67 – wysoka odporność na wodę i pył

Moduł LED OPTICON Edge Light 3000K posiada obudowę o stopniu ochrony IP67.

Oznaczenie IP67 informuje o pyłoszczelności oraz ochronie przed skutkami krótkotrwałego zanurzenia w wodzie w warunkach określonych przez normę.

Wysoka klasa szczelności umożliwia stosowanie modułu w odpowiednio wykonanych instalacjach narażonych na:

• kurz i pył,
• wilgoć,
• deszcz,
• zachlapania,
• zmienne warunki atmosferyczne.

Dzięki temu moduł nadaje się do profesjonalnych instalacji reklamowych wewnętrznych oraz zewnętrznych.

Ważne: stopień ochrony IP67 nie oznacza przeznaczenia modułu do ciągłej pracy pod wodą. Połączenia elektryczne, zasilacz i sterownik również muszą być odpowiednio zabezpieczone przed wilgocią.

Zasilanie 24V DC – jak dobrać zasilacz do modułów LED Edge Light?

Moduł LED OPTICON przeznaczony jest do zasilania stabilizowanym napięciem 24V DC.

Do jego zasilania należy stosować zasilacz LED typu Constant Voltage (CV), zapewniający stałe napięcie wyjściowe 24V DC.

Przy doborze zasilacza należy uwzględnić łączną moc wszystkich modułów oraz zastosować odpowiedni zapas mocy.

Przykładowe obciążenie instalacji LED 24V

Przykład – dobór zasilacza do 20 modułów LED

• Moc pojedynczego modułu: 3W.
• Liczba modułów: 20 sztuk.
• Łączna moc: 60W.
• Łączny obliczeniowy prąd: 2,5A.

Przy przyjęciu około 20% zapasu mocy zasilacz powinien mieć moc znamionową wynoszącą co najmniej 72W.

Praktycznym rozwiązaniem będzie zasilacz LED 24V DC 75W lub o większej mocy, odpowiednio dobrany do warunków pracy instalacji.

W przypadku długich łańcuchów modułów należy również uwzględnić przekrój przewodów, spadki napięcia i dopuszczalne obciążenie poszczególnych odcinków instalacji.

Ważne: modułu nie wolno podłączać bezpośrednio do napięcia 230V AC ani do instalacji 12V DC.

Regulacja jasności PWM – współpraca ze sterownikami LED MONO 24V

Moduł LED OPTICON Edge Light 16×27° 3000K umożliwia regulację jasności za pomocą odpowiednich sterowników PWM 24V DC, przeznaczonych do jednokolorowych taśm i modułów LED.

Technologia PWM (Pulse Width Modulation) polega na szybkim włączaniu i wyłączaniu zasilania, co umożliwia regulację średniej mocy dostarczanej do modułów i zmianę intensywności świecenia.

Dzięki temu podświetlenie można dostosować do rodzaju reklamy, warunków otoczenia lub oczekiwanego efektu dekoracyjnego.

Zalety regulacji jasności PWM

• Płynna regulacja intensywności światła.
• Możliwość dostosowania jasności reklamy do pory dnia.
• Możliwość ograniczenia poboru energii przy niższej jasności.
• Wygodne sterowanie podświetleniem kasetonów reklamowych.
• Współpraca ze sterownikami LED MONO 24V DC.
• Możliwość integracji z instalacjami LED 24V DC.

Do regulacji należy stosować sterownik PWM przeznaczony do napięcia 24V DC, o wydajności prądowej dostosowanej do liczby podłączonych modułów.

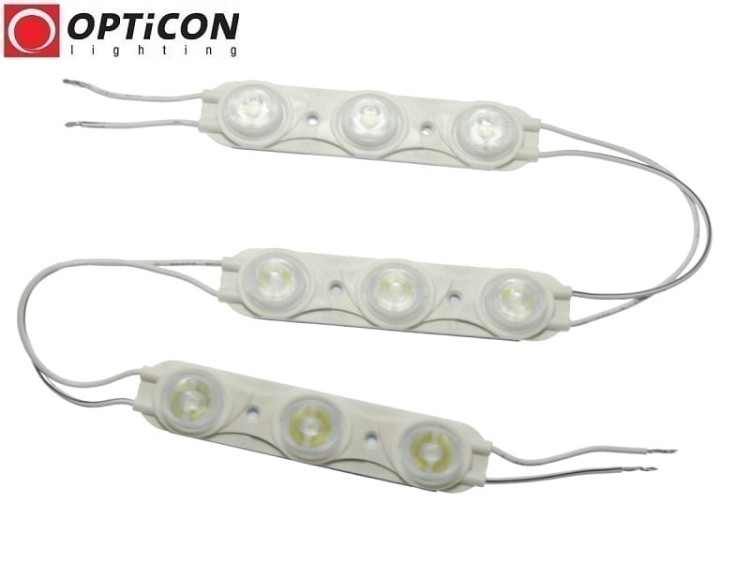

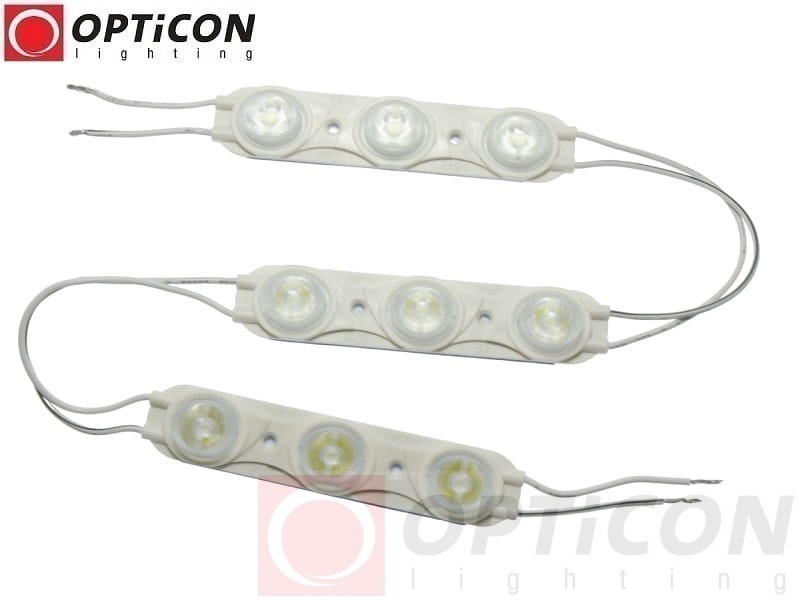

Fabryczne łańcuchy po 20 modułów – sprzedaż na sztuki

Moduły LED OPTICON Edge Light 16×27° 3000K fabrycznie pakowane są w łańcuchy po 20 sztuk.

Takie rozwiązanie ułatwia montaż większych instalacji reklamowych oraz rozmieszczanie modułów przy krawędziach kasetonu.

Długość przewodu między modułami wynosi 120 mm.

• Fabryczny łańcuch: 20 modułów.
• Sprzedaż: na sztuki.
• Długość przewodu między modułami: 120 mm.
• Moc pojedynczego modułu: 3W.
• Łączna moc 20 modułów: 60W.
• Łączny obliczeniowy prąd 20 modułów: 2,5A przy 24V DC.

Sprzedaż pojedynczych modułów umożliwia zamówienie dokładnie takiej liczby sztuk, jaka jest potrzebna do wykonania konkretnej instalacji.

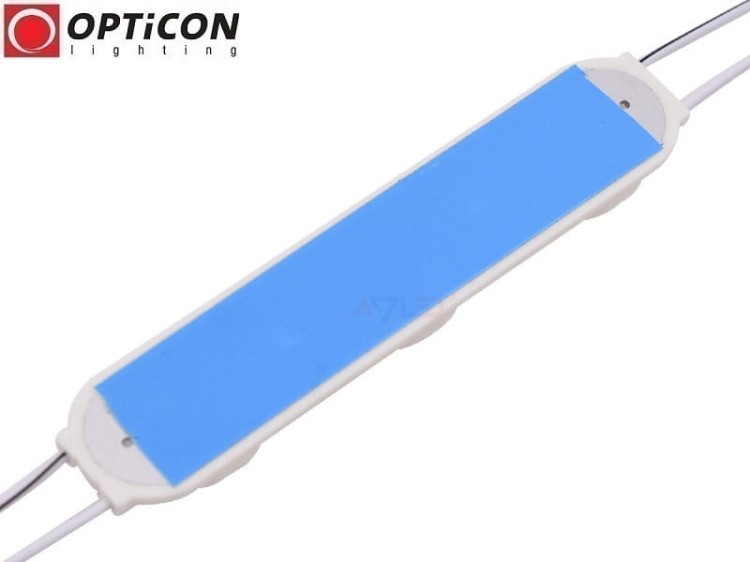

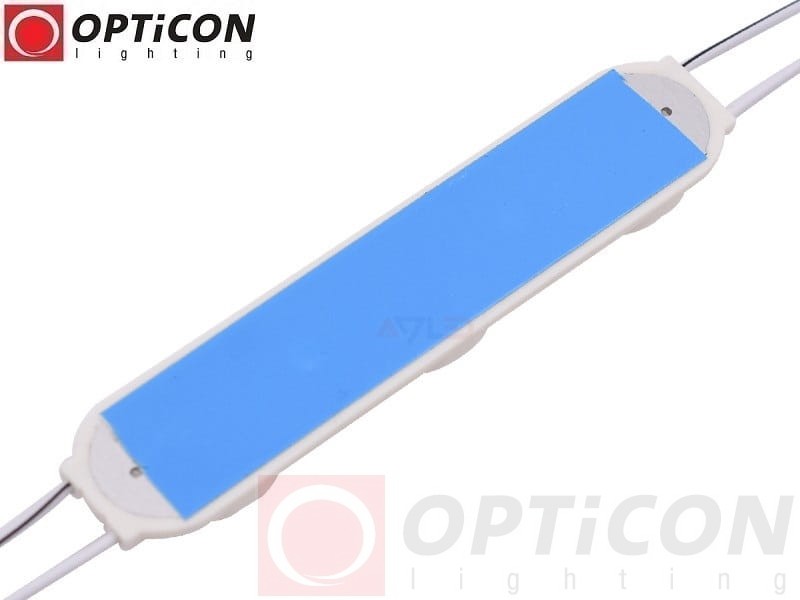

Łatwy montaż – taśma klejąca 3M

Moduł LED OPTICON wyposażono w taśmę klejącą 3M umieszczoną na spodzie obudowy.

Rozwiązanie to umożliwia szybkie mocowanie modułów na odpowiednio przygotowanej powierzchni kasetonu reklamowego lub innej konstrukcji.

Jak zamontować moduły LED Edge Light 3000K?

1. Dobierz liczbę modułów do wymiarów podświetlanej powierzchni.
2. Zaplanuj rozmieszczenie modułów przy krawędziach kasetonu.
3. Ustal kierunek świecenia modułów.
4. Oczyść i odtłuść powierzchnię montażową.
5. Zamocuj moduły za pomocą taśmy klejącej 3M.
6. Podłącz moduły do odpowiedniego zasilacza LED 24V DC.
7. W razie potrzeby zastosuj kompatybilny sterownik PWM.
8. Zabezpiecz połączenia elektryczne przed wilgocią.
9. Sprawdź równomierność podświetlenia.
10. W razie potrzeby skoryguj rozmieszczenie i kierunek modułów.

W instalacjach narażonych na drgania, wysoką temperaturę lub inne wymagające warunki należy upewnić się, że zastosowany sposób mocowania zapewnia odpowiednią trwałość.

Gdzie stosuje się moduły LED OPTICON Edge Light 3000K?

• Kasetony reklamowe Edge Light – podświetlenie od krawędzi.
• Kasetony reklamowe LED – intensywne podświetlenie grafiki.
• Litery przestrzenne LED – podświetlanie napisów i znaków.
• Szyldy reklamowe – oznakowanie sklepów i lokali usługowych.
• Logotypy firmowe – podświetlane elementy identyfikacji wizualnej.
• Reklamy świetlne – instalacje wewnętrzne i zewnętrzne.
• Witryny sklepowe – oświetlenie ekspozycji.
• Gabloty reklamowe – podświetlenie elementów wystawienniczych.
• Ekspozytory handlowe – dekoracyjne akcenty świetlne.
• Stoiska targowe – podświetlenie elementów reklamowych.
• Instalacje dekoracyjne – indywidualne projekty LED.
• Instalacje pojazdowe 24V DC – wybrane zastosowania przy zapewnieniu właściwych warunków zasilania.

Zakres temperatury pracy i trwałość modułu LED OPTICON

Moduł LED OPTICON został przeznaczony do pracy w zakresie temperatur od -20°C do +45°C.

Takie parametry pozwalają stosować moduł w odpowiednio zaprojektowanych instalacjach wewnętrznych i zewnętrznych.

Deklarowana trwałość modułu wynosi co najmniej 70 000 godzin.

Rzeczywista trwałość instalacji zależy między innymi od warunków pracy, temperatury, jakości zasilania oraz prawidłowego montażu.

Wymiary modułu LED OPTICON Edge Light 3000K

• Długość modułu: 111 mm.
• Szerokość modułu: 23 mm.
• Wysokość modułu: 11 mm.
• Długość przewodu między modułami: 120 mm.
• Kolor obudowy: biały.

Kompaktowa konstrukcja o wysokości zaledwie 11 mm ułatwia montaż modułu w różnych konstrukcjach reklamowych.

Dane techniczne – moduł LED OPTICON 24V 3W IP67 Edge Light 16×27° 3000K

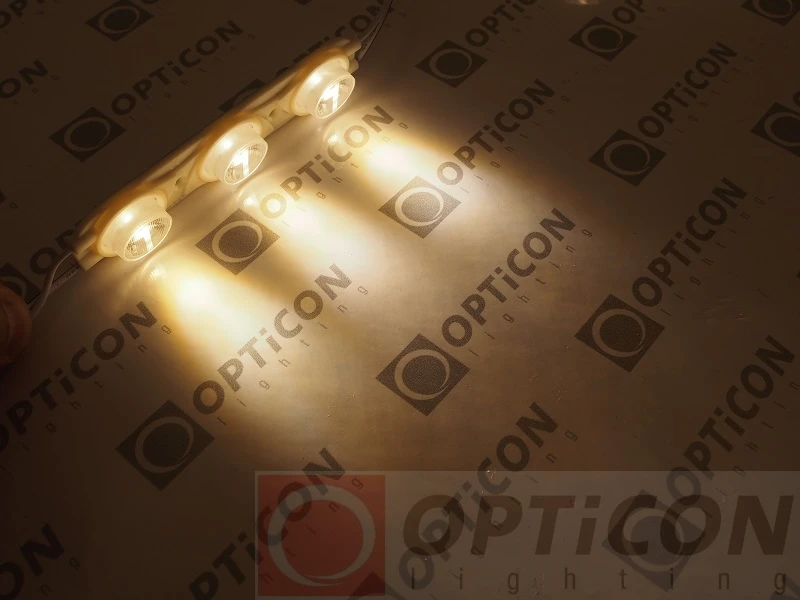

Zdjęcia modułu LED OPTICON Edge Light 3000K

FAQ – najczęściej zadawane pytania o moduł LED Edge Light 3000K

Co oznacza technologia Edge Light?

Edge Light to technologia podświetlania, w której moduły LED montuje się najczęściej przy krawędziach kasetonu reklamowego, kierując światło w stronę jego wnętrza.

Jaka jest barwa światła modułu?

Moduł emituje ciepłe białe światło o temperaturze barwowej 3000K.

Jaki jest kąt świecenia modułu?

Moduł wyposażono w specjalistyczną soczewkę o kącie świecenia 16° × 27°.

Ile diod LED znajduje się w module?

Moduł posiada 3 diody LED OSRAM SMD2835.

Jaki strumień świetlny generuje moduł?

Strumień świetlny wynosi 375 lm.

Jaka jest moc pojedynczego modułu?

Moc pobierana przez pojedynczy moduł wynosi 3W.

Do jakich kasetonów reklamowych przeznaczony jest moduł?

Moduł może być stosowany między innymi w kasetonach reklamowych o głębokości około 4–10 cm, przy odpowiednio dobranym rozmieszczeniu.

Jakie napięcie zasilania jest wymagane?

Moduł wymaga stabilizowanego napięcia 24V DC.

Czy można regulować jasność modułów LED?

Tak. Moduł umożliwia regulację jasności za pomocą odpowiednich sterowników PWM 24V DC.

Czy moduł nadaje się do zastosowań zewnętrznych?

Tak. Obudowa posiada stopień ochrony IP67. Połączenia elektryczne wymagają odpowiedniego zabezpieczenia przed wilgocią.

Ile modułów znajduje się w fabrycznym łańcuchu?

Fabryczny łańcuch zawiera 20 modułów LED.

Czy moduły sprzedawane są na sztuki?

Tak. Moduły sprzedawane są na pojedyncze sztuki.

Jakie są wymiary modułu?

Wymiary wynoszą 111 × 23 × 11 mm.

Jaka jest długość przewodu między modułami?

Długość przewodu między modułami wynosi 120 mm.

Jaka jest deklarowana trwałość modułu?

Deklarowana trwałość wynosi co najmniej 70 000 godzin.

Dlaczego warto wybrać moduł LED OPTICON Edge Light 3W 3000K?

Moduł LED OPTICON 24V DC 3W IP67 Edge Light 16×27° 3000K to profesjonalne rozwiązanie do podświetlania kasetonów reklamowych, liter przestrzennych, szyldów, logotypów i innych konstrukcji wymagających mocnego, kierunkowego światła.

Produkt powstał na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie technologii oświetlenia LED.

Połączenie 3 diod OSRAM SMD2835, strumienia świetlnego 375 lm, kierunkowej soczewki 16×27°, skuteczności świetlnej 125 lm/W oraz hermetycznej obudowy IP67 pozwala tworzyć energooszczędne i efektowne instalacje reklamowe.

Wybierz moduł LED OPTICON Edge Light 16×27° 3000K, jeżeli potrzebujesz kompaktowego, energooszczędnego i hermetycznego źródła ciepłego białego światła do profesjonalnego podświetlania reklam, szyldów i kasetonów od krawędzi.

Produkty uzupełniające – zasilacze LED 24V DC i sterowniki LED MONO

Do prawidłowej pracy modułów LED OPTICON Edge Light niezbędny jest odpowiedni zasilacz LED 24V DC.

Jeżeli instalacja ma umożliwiać regulację jasności, można dodatkowo zastosować kompatybilny sterownik LED MONO PWM 24V DC.

• Zasilacze LED 24V DC – do zasilania modułów LED Edge Light.
• Sterowniki LED MONO – do regulacji jasności jednokolorowych modułów LED.
