Moduł LED OPTICON Backlight 24V DC 2W IP67 180° – czerwony, 2× SMD2835 OSRAM

Czerwony moduł LED Backlight 24V – profesjonalne podświetlenie reklam, kasetonów i liter przestrzennych

Moduł LED OPTICON Backlight 24V DC 2W IP67 – czerwony to profesjonalne źródło światła przeznaczone do wykonywania podświetlanych kasetonów reklamowych, czerwonych liter przestrzennych LED, szyldów, logotypów, znaków oraz dekoracyjnych instalacji świetlnych.

Moduł wyposażono w 2 markowe diody LED OSRAM SMD2835 emitujące intensywne czerwone światło oraz specjalistyczną szerokokątną soczewkę Backlight 180°. Takie rozwiązanie umożliwia rozprowadzenie światła na dużej powierzchni, ograniczając ryzyko powstawania widocznych punktów świetlnych i ciemnych obszarów wewnątrz konstrukcji reklamowej.

Czerwona barwa światła doskonale sprawdza się w reklamach świetlnych, oznakowaniu firmowym, podświetlanych napisach oraz instalacjach dekoracyjnych, w których kolor czerwony ma przyciągać uwagę i podkreślać charakter podświetlanego elementu.

Moduł pracuje z napięciem 24V DC i pobiera moc 2W. Hermetyczna obudowa o stopniu ochrony IP67 umożliwia jego stosowanie w odpowiednio wykonanych instalacjach wewnętrznych i zewnętrznych.

Dodatkowymi zaletami produktu są możliwość regulacji jasności za pomocą sterowników PWM 24V DC, kompaktowe wymiary 62 × 21 × 10 mm, fabryczna taśma montażowa 3M oraz możliwość tworzenia rozbudowanych instalacji z wielu modułów.

OPTICON – produkt stworzony na podstawie wieloletniego doświadczenia w oświetleniu LED

Czerwony moduł LED OPTICON Backlight 24V DC 2W powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, technologii podświetlenia reklamowego oraz profesjonalnych systemów oświetleniowych.

Doświadczenie zdobywane przy projektowaniu i rozwijaniu rozwiązań LED pozwala firmie OPTICON tworzyć produkty odpowiadające na potrzeby producentów reklam świetlnych, instalatorów i użytkowników profesjonalnego oświetlenia.

W prezentowanym module połączono markowe diody OSRAM SMD2835, szerokokątną optykę Backlight 180°, zasilanie 24V DC oraz szczelną obudowę IP67.

Efektem jest kompaktowy moduł LED przeznaczony do instalacji, w których liczą się intensywna czerwona barwa światła, szeroki rozsył, wygodny montaż i możliwość regulacji jasności.

Najważniejsze zalety czerwonego modułu LED OPTICON Backlight

• Intensywna czerwona barwa światła – efektowne podświetlenie reklam i dekoracji.
• 2 markowe diody LED OSRAM SMD2835 – wydajne źródło czerwonego światła.
• Technologia Backlight – podświetlanie powierzchni od tyłu.
• Soczewka 180° – bardzo szeroki rozsył światła.
• Moc 2W – energooszczędne źródło światła.
• Zasilanie 24V DC – współpraca ze stabilizowanymi zasilaczami LED.
• Regulacja jasności PWM – możliwość dostosowania intensywności czerwonego światła.
• Kompatybilność ze sterownikami LED MONO 24V DC.
• Hermetyczna obudowa IP67 – ochrona przed pyłem i wodą.
• Taśma montażowa 3M – wygodne mocowanie modułów.
• Kompaktowe wymiary 62 × 21 × 10 mm.
• Fabryczne łańcuchy po 20 modułów – wygodne wykonywanie większych instalacji.
• Sprzedaż na sztuki – możliwość zamówienia potrzebnej liczby modułów.
• Zakres temperatur pracy od -40°C do +55°C.
• Deklarowana trwałość ≥ 70 000 godzin.
• Gwarancja 24 miesiące.

Czerwone światło LED – wyraziste podświetlenie reklam i logotypów

Czerwony moduł LED OPTICON Backlight emituje światło o intensywnej czerwonej barwie, które pozwala tworzyć efektowne instalacje reklamowe i dekoracyjne.

Czerwień jest kolorem często wykorzystywanym w identyfikacji wizualnej firm, reklamach, podświetlanych napisach oraz elementach dekoracyjnych.

W przeciwieństwie do modułów emitujących białe światło, czerwony moduł LED generuje światło bezpośrednio w wybranej barwie, dzięki czemu może być wykorzystywany do podświetlania czerwonych elementów reklamowych.

Odpowiednio dobrane czerwone moduły LED pozwalają uzyskać jednolity i wyrazisty efekt świetlny, szczególnie w konstrukcjach z czerwonym frontem lub elementami przepuszczającymi światło.

Gdzie warto zastosować czerwone moduły LED?

• Czerwone litery przestrzenne – podświetlane napisy i oznakowanie firmowe.
• Kasetony reklamowe – reklamy świetlne z czerwonym podświetleniem.
• Logotypy firmowe – podświetlenie znaków graficznych.
• Szyldy sklepowe – wyróżnienie lokalu i oznakowania.
• Tablice reklamowe – intensywne akcenty świetlne.
• Ekspozytory handlowe – dekoracyjne podświetlenie produktów.
• Stoiska targowe – efektowne elementy wystawiennicze.
• Instalacje dekoracyjne LED – czerwone oświetlenie akcentowe.
• Oświetlenie sygnalizacyjne – wyłącznie w zastosowaniach, w których nie jest wymagana specjalna homologacja lub certyfikacja urządzenia sygnalizacyjnego.

Technologia Backlight – równomierne podświetlenie kasetonów reklamowych

Backlight to technologia podświetlania, w której źródła światła LED umieszczane są najczęściej na tylnej ścianie kasetonu reklamowego, a światło kierowane jest w stronę jego frontu.

W przypadku czerwonego modułu LED OPTICON zastosowano specjalistyczną soczewkę Backlight 180°, która umożliwia bardzo szerokie rozprowadzenie światła.

Takie rozwiązanie pomaga ograniczyć widoczność pojedynczych punktów LED i uzyskać bardziej jednolite podświetlenie powierzchni.

Technologia Backlight doskonale sprawdza się w podświetlanych reklamach, literach przestrzennych oraz konstrukcjach, w których źródła światła znajdują się za podświetlanym materiałem.

Zalety technologii Backlight

• Możliwość równomiernego podświetlenia dużych powierzchni.
• Ograniczenie widoczności pojedynczych punktów LED.
• Efektywne wykorzystanie szerokiego kąta świecenia.
• Możliwość dopasowania liczby modułów do wielkości reklamy.
• Wygodne rozmieszczanie modułów na tylnej powierzchni kasetonu.
• Możliwość tworzenia podświetlanych liter, logotypów i szyldów.

Soczewka Backlight 180° – szerokokątny rozsył czerwonego światła

Moduł LED OPTICON został wyposażony w specjalistyczną soczewkę o kącie świecenia 180°.

W porównaniu z typowymi diodami LED o kącie świecenia około 120°, szerokokątna optyka umożliwia rozprowadzenie światła na znacznie większej powierzchni.

Ma to szczególne znaczenie w reklamach świetlnych, gdzie ważne jest ograniczenie widocznych punktów świetlnych i uzyskanie jednolitego podświetlenia.

Szeroki rozsył światła może również umożliwić zastosowanie większych odstępów pomiędzy modułami, jednak ostateczny rozstaw należy zawsze dobrać do konstrukcji reklamy.

Od czego zależy równomierność podświetlenia?

• Głębokości kasetonu reklamowego.
• Rozstawu modułów LED.
• Liczby zastosowanych modułów.
• Odległości modułów od frontu reklamy.
• Rodzaju i przepuszczalności materiału frontowego.
• Koloru podświetlanej powierzchni.
• Właściwości odbijających wnętrza kasetonu.
• Oczekiwanego efektu świetlnego.

Czerwony moduł LED do kasetonów reklamowych o głębokości 8–20 cm

Moduł LED OPTICON Backlight 24V DC 2W 180° może być stosowany między innymi w kasetonach reklamowych o głębokości około 8–20 cm.

W tego typu konstrukcjach szerokokątna soczewka pomaga rozprowadzić czerwone światło na dużej powierzchni.

Przy odpowiednio dobranym rozstawie modułów możliwe jest uzyskanie jednolitego podświetlenia bez wyraźnie widocznych punktów LED.

Ważne: zakres 8–20 cm ma charakter orientacyjny. Ostateczny rozstaw modułów zależy od konstrukcji kasetonu, rodzaju materiału frontowego, jego przepuszczalności oraz oczekiwanego efektu. Przed wykonaniem dużej instalacji zaleca się przeprowadzenie próby podświetlenia.

2 diody LED OSRAM SMD2835 – wydajne czerwone źródło światła

Moduł LED OPTICON wyposażono w 2 diody LED SMD2835 marki OSRAM.

Zastosowanie markowych diod LED oraz specjalistycznej optyki Backlight pozwala uzyskać intensywne czerwone światło o szerokim kącie świecenia.

Moduł pobiera moc 2W, dzięki czemu umożliwia wykonywanie rozbudowanych instalacji reklamowych przy stosunkowo niewielkim zapotrzebowaniu na energię elektryczną.

W przypadku czerwonych modułów LED parametry świetlne mogą być określane inaczej niż w przypadku modułów emitujących białe światło. Dlatego w specyfikacji produktu podano potwierdzone parametry: moc 2W, czerwony kolor światła oraz kąt świecenia 180°, bez przypisywania niepotwierdzonej wartości strumienia świetlnego.

Energooszczędne czerwone oświetlenie LED – moc 2W

Każdy czerwony moduł LED OPTICON pobiera moc 2W.

Dzięki temu możliwe jest tworzenie instalacji składających się z wielu modułów przy zachowaniu przewidywalnego poboru energii.

Przykładowa moc instalacji

• 5 modułów – łącznie 10W.
• 10 modułów – łącznie 20W.
• 20 modułów – łącznie 40W.
• 40 modułów – łącznie 80W.
• 60 modułów – łącznie 120W.
• 100 modułów – łącznie 200W.

Takie rozwiązanie umożliwia łatwe zaplanowanie mocy całej instalacji oraz odpowiedni dobór zasilacza LED 24V DC.

Hermetyczna obudowa IP67 – zastosowania wewnętrzne i zewnętrzne

Czerwony moduł LED OPTICON Backlight posiada hermetyczną obudowę o stopniu ochrony IP67.

Oznaczenie IP67 informuje o pyłoszczelności oraz odporności na skutki krótkotrwałego zanurzenia w wodzie w warunkach określonych przez normę.

Wysoka klasa szczelności umożliwia stosowanie modułu w odpowiednio wykonanych instalacjach narażonych na:

• kurz i pył,
• wilgoć,
• deszcz,
• zachlapania,
• zmienne warunki atmosferyczne.

Dzięki temu moduł może być wykorzystywany w reklamach świetlnych montowanych wewnątrz i na zewnątrz budynków.

Ważne: stopień ochrony IP67 nie oznacza przeznaczenia modułu do ciągłej pracy pod wodą. Połączenia elektryczne, zasilacz oraz sterownik również muszą być odpowiednio zabezpieczone przed wilgocią.

Zasilanie 24V DC – jak dobrać zasilacz do czerwonych modułów LED?

Moduł LED OPTICON przeznaczony jest do pracy z napięciem 24V DC.

Do zasilania należy stosować stabilizowany zasilacz LED typu Constant Voltage (CV), zapewniający stałe napięcie wyjściowe 24V DC.

Przy doborze zasilacza należy uwzględnić łączną moc wszystkich modułów oraz odpowiedni zapas mocy.

Przykładowe obciążenie instalacji LED 24V

Przykład – dobór zasilacza do 20 modułów LED

• Moc pojedynczego modułu: 2W.
• Liczba modułów: 20 sztuk.
• Łączna moc: 40W.
• Łączny obliczeniowy prąd: około 1,67A.

Przy przyjęciu około 20% zapasu mocy zasilacz powinien mieć moc znamionową wynoszącą co najmniej 48W.

Praktycznym rozwiązaniem będzie zasilacz LED 24V DC 50W lub o większej mocy, odpowiednio dobrany do warunków pracy instalacji.

W przypadku długich łańcuchów modułów należy uwzględnić przekrój przewodów, spadki napięcia oraz dopuszczalne obciążenie poszczególnych odcinków instalacji.

Ważne: modułu nie wolno podłączać bezpośrednio do napięcia 230V AC ani do instalacji 12V DC.

Regulacja jasności PWM – współpraca ze sterownikami LED MONO 24V

Czerwony moduł LED OPTICON Backlight 180° umożliwia regulację jasności za pomocą odpowiednich sterowników PWM 24V DC, przeznaczonych do jednokolorowych taśm i modułów LED.

Technologia PWM (Pulse Width Modulation) polega na szybkim włączaniu i wyłączaniu zasilania, co pozwala regulować średnią moc dostarczaną do modułów i zmieniać intensywność świecenia.

Dzięki temu można dopasować jasność czerwonego podświetlenia do charakteru reklamy, warunków otoczenia lub oczekiwanego efektu dekoracyjnego.

Zalety regulacji jasności PWM

• Płynna regulacja intensywności czerwonego światła.
• Możliwość dostosowania jasności reklamy do pory dnia.
• Możliwość ograniczenia poboru energii przy niższej jasności.
• Wygodne sterowanie podświetleniem kasetonów reklamowych.
• Współpraca ze sterownikami LED MONO 24V DC.
• Możliwość integracji z instalacjami LED 24V DC.

Do regulacji należy stosować sterownik PWM przeznaczony do napięcia 24V DC, o wydajności prądowej dostosowanej do liczby podłączonych modułów.

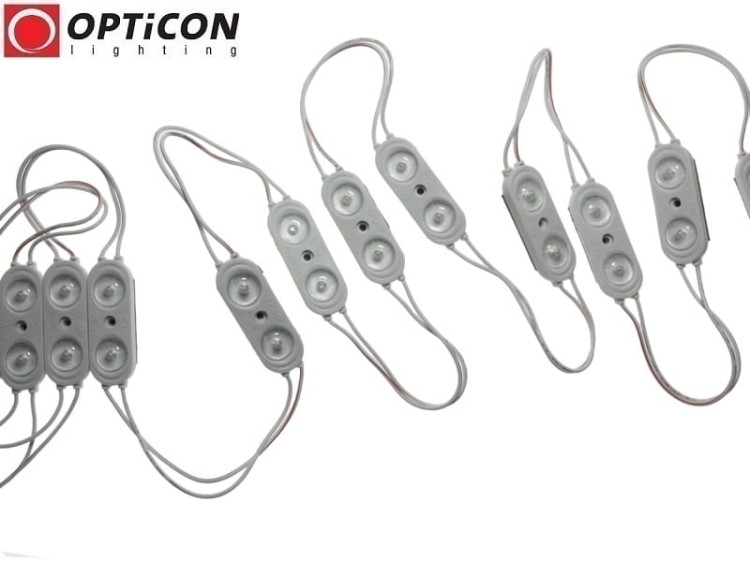

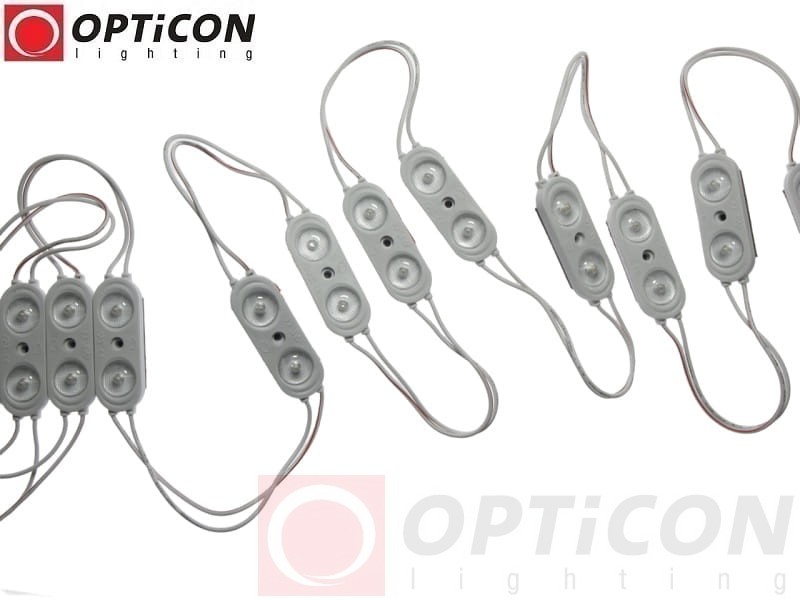

Fabryczne łańcuchy po 20 modułów – sprzedaż na sztuki

Czerwone moduły LED OPTICON Backlight 180° fabrycznie pakowane są w łańcuchy po 20 sztuk.

Takie rozwiązanie ułatwia montaż większych instalacji reklamowych oraz rozmieszczanie modułów na tylnej powierzchni kasetonu.

Długość przewodu między modułami wynosi 143 mm.

• Fabryczny łańcuch: 20 modułów.
• Sprzedaż: na sztuki.
• Długość przewodu między modułami: 143 mm.
• Moc pojedynczego modułu: 2W.
• Łączna moc 20 modułów: 40W.
• Łączny obliczeniowy prąd 20 modułów: około 1,67A przy 24V DC.

Sprzedaż pojedynczych modułów umożliwia zamówienie dokładnie takiej liczby sztuk, jaka jest potrzebna do wykonania konkretnej instalacji.

Łatwy montaż – taśma klejąca 3M

Moduł LED OPTICON wyposażono w taśmę klejącą 3M umieszczoną na spodzie obudowy.

Rozwiązanie to umożliwia szybkie mocowanie modułów na odpowiednio przygotowanej powierzchni kasetonu reklamowego lub innej konstrukcji.

Jak zamontować czerwone moduły LED Backlight?

1. Dobierz liczbę modułów do wymiarów podświetlanej powierzchni.
2. Zaplanuj rozmieszczenie modułów na tylnej powierzchni kasetonu.
3. Ustal odpowiedni rozstaw modułów.
4. Oczyść i odtłuść powierzchnię montażową.
5. Zamocuj moduły za pomocą taśmy klejącej 3M.
6. Podłącz moduły do odpowiedniego zasilacza LED 24V DC.
7. W razie potrzeby zastosuj kompatybilny sterownik PWM.
8. Zabezpiecz połączenia elektryczne przed wilgocią.
9. Sprawdź równomierność czerwonego podświetlenia.
10. W razie potrzeby skoryguj rozmieszczenie modułów.

W instalacjach narażonych na drgania, wysoką temperaturę lub inne wymagające warunki należy upewnić się, że zastosowany sposób mocowania zapewnia odpowiednią trwałość.

Gdzie stosuje się czerwone moduły LED OPTICON Backlight?

• Kasetony reklamowe Backlight – czerwone podświetlenie od tyłu.
• Czerwone kasetony reklamowe LED – efektowne podświetlenie grafiki.
• Litery przestrzenne LED – podświetlanie napisów i znaków.
• Szyldy reklamowe – oznakowanie sklepów i lokali usługowych.
• Logotypy firmowe – czerwone elementy identyfikacji wizualnej.
• Reklamy świetlne – instalacje wewnętrzne i zewnętrzne.
• Witryny sklepowe – dekoracyjne oświetlenie ekspozycji.
• Gabloty reklamowe – czerwone akcenty świetlne.
• Ekspozytory handlowe – podświetlenie produktów.
• Stoiska targowe – podświetlenie elementów reklamowych.
• Oświetlenie mebli – wybrane zastosowania dekoracyjne.
• Instalacje dekoracyjne LED – czerwone oświetlenie akcentowe.
• Oświetlenie sygnalizacyjne – wybrane zastosowania niewymagające specjalnej homologacji.

Zakres temperatury pracy i trwałość modułu LED OPTICON

Moduł LED OPTICON został przeznaczony do pracy w zakresie temperatur od -40°C do +55°C.

Takie parametry pozwalają stosować moduł w odpowiednio zaprojektowanych instalacjach wewnętrznych i zewnętrznych.

Deklarowana trwałość modułu wynosi co najmniej 70 000 godzin.

Rzeczywista trwałość instalacji zależy między innymi od warunków pracy, temperatury, jakości zasilania oraz prawidłowego montażu.

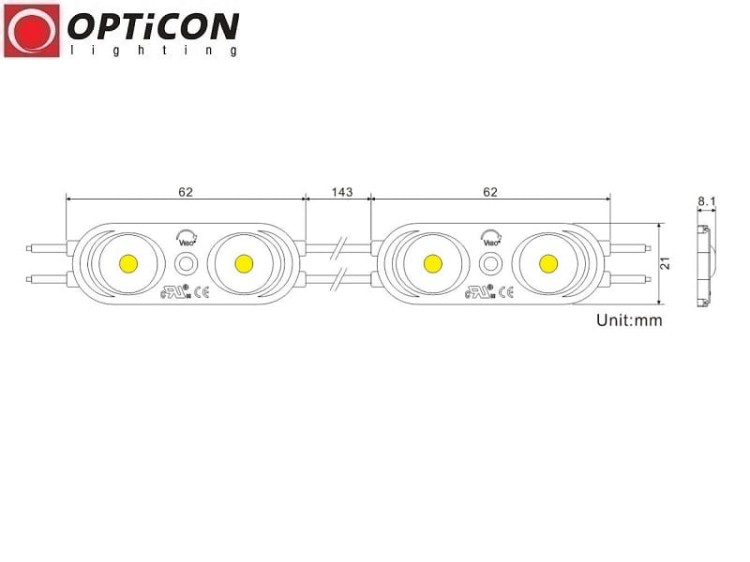

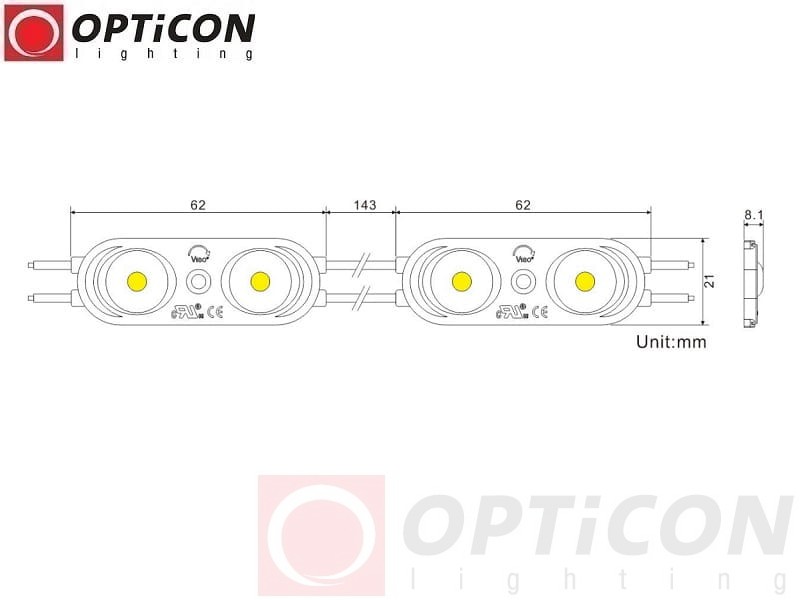

Wymiary czerwonego modułu LED OPTICON Backlight

• Długość modułu: 62 mm.
• Szerokość modułu: 21 mm.
• Wysokość modułu: 10 mm.
• Długość przewodu między modułami: 143 mm.
• Kolor obudowy: biały.

Kompaktowa konstrukcja o wysokości zaledwie 10 mm ułatwia montaż modułu w różnych konstrukcjach reklamowych.

Dane techniczne – czerwony moduł LED OPTICON 24V 2W IP67 Backlight 180°

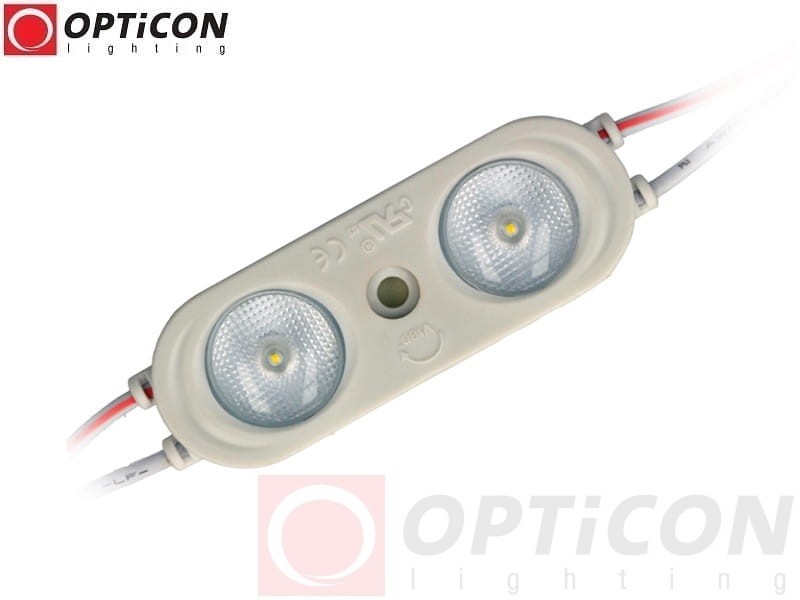

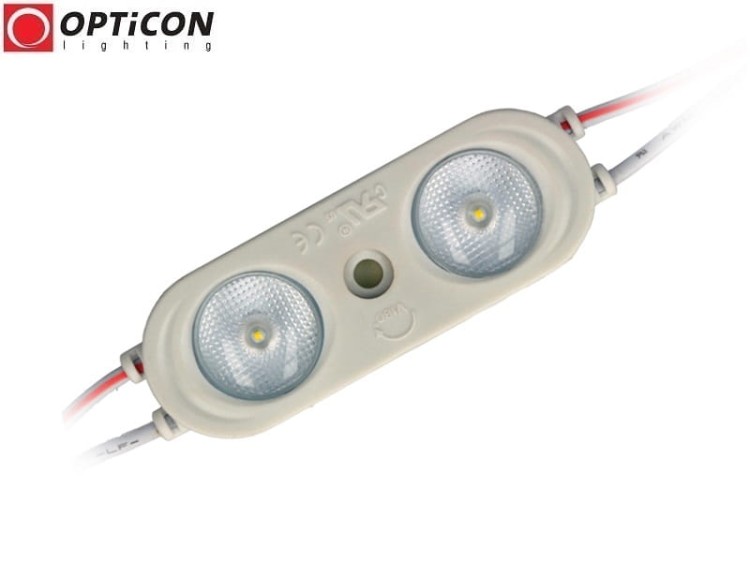

Zdjęcia czerwonego modułu LED OPTICON Backlight

FAQ – najczęściej zadawane pytania o czerwony moduł LED Backlight

Co oznacza technologia Backlight?

Backlight to technologia podświetlania, w której moduły LED montuje się najczęściej na tylnej powierzchni kasetonu reklamowego, kierując światło w stronę jego frontu.

Jaką barwę światła emituje moduł?

Moduł emituje intensywne czerwone światło.

Jaki jest kąt świecenia modułu?

Moduł wyposażono w szerokokątną soczewkę o kącie świecenia 180°.

Ile diod LED znajduje się w module?

Moduł posiada 2 diody LED OSRAM SMD2835.

Jaka jest moc pojedynczego modułu?

Moc pobierana przez pojedynczy moduł wynosi 2W.

Do jakich kasetonów reklamowych przeznaczony jest moduł?

Moduł może być stosowany między innymi w kasetonach reklamowych o głębokości około 8–20 cm, przy odpowiednio dobranym rozmieszczeniu.

Jakie napięcie zasilania jest wymagane?

Moduł wymaga stabilizowanego napięcia 24V DC.

Czy można regulować jasność czerwonych modułów LED?

Tak. Moduł umożliwia regulację jasności za pomocą odpowiednich sterowników PWM 24V DC.

Czy moduł nadaje się do zastosowań zewnętrznych?

Tak. Obudowa posiada stopień ochrony IP67. Połączenia elektryczne wymagają odpowiedniego zabezpieczenia przed wilgocią.

Ile modułów znajduje się w fabrycznym łańcuchu?

Fabryczny łańcuch zawiera 20 modułów LED.

Czy moduły sprzedawane są na sztuki?

Tak. Moduły sprzedawane są na pojedyncze sztuki.

Jakie są wymiary modułu?

Wymiary wynoszą 62 × 21 × 10 mm.

Jaka jest długość przewodu między modułami?

Długość przewodu między modułami wynosi 143 mm.

Jaka jest deklarowana trwałość modułu?

Deklarowana trwałość wynosi co najmniej 70 000 godzin.

Dlaczego warto wybrać czerwony moduł LED OPTICON Backlight 2W?

Czerwony moduł LED OPTICON 24V DC 2W IP67 Backlight 180° to profesjonalne rozwiązanie do podświetlania kasetonów reklamowych, liter przestrzennych, szyldów, logotypów i innych konstrukcji wymagających szerokiego rozsyłu czerwonego światła.

Produkt powstał na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie technologii oświetlenia LED.

Połączenie 2 diod OSRAM SMD2835, szerokokątnej soczewki 180°, zasilania 24V DC oraz hermetycznej obudowy IP67 pozwala tworzyć energooszczędne i efektowne instalacje reklamowe.

Wybierz czerwony moduł LED OPTICON Backlight 180°, jeżeli potrzebujesz kompaktowego, energooszczędnego i hermetycznego źródła czerwonego światła do profesjonalnego podświetlania reklam, szyldów i kasetonów.

Produkty uzupełniające – zasilacze LED 24V DC i sterowniki LED MONO

Do prawidłowej pracy czerwonych modułów LED OPTICON Backlight niezbędny jest odpowiedni zasilacz LED 24V DC.

Jeżeli instalacja ma umożliwiać regulację jasności, można dodatkowo zastosować kompatybilny sterownik LED MONO PWM 24V DC.

• Zasilacze LED 24V DC – do zasilania modułów LED Backlight.
• Sterowniki LED MONO – do regulacji jasności jednokolorowych modułów LED.
