Moduł LED OPTICON Backlight 24V DC 2W IP67 10000K – 2× OSRAM SMD2835, 260 lm, 180°

Moduł LED Backlight 24V 10000K – profesjonalne podświetlenie kasetonów reklamowych

Moduł LED OPTICON Backlight 24V DC 2W 10000K IP67 to profesjonalne źródło światła przeznaczone do podświetlania kasetonów reklamowych, liter przestrzennych, logotypów, szyldów, tablic reklamowych oraz elementów dekoracyjnych. Dzięki zastosowaniu 2 markowych diod LED OSRAM SMD2835 oraz specjalistycznej szerokokątnej soczewki Backlight 180° moduł umożliwia uzyskanie szerokiego rozsyłu światła i równomiernego podświetlenia powierzchni reklamowych.

Moduł emituje bardzo zimne białe światło o temperaturze barwowej 10000K, charakteryzujące się wyraźnie chłodnym, lekko niebieskawym odcieniem. Taka barwa nadaje reklamom nowoczesny i efektowny wygląd, szczególnie w instalacjach wymagających intensywnego, chłodnego podświetlenia.

Przy poborze mocy wynoszącym zaledwie 2W moduł generuje strumień świetlny 260 lumenów, co odpowiada skuteczności świetlnej 130 lm/W. Pozwala to tworzyć wydajne energetycznie instalacje LED, w których ważne są zarówno intensywność świecenia, jak i koszty eksploatacji.

Zasilanie 24V DC, hermetyczna obudowa IP67, kompaktowe wymiary 62 × 21 × 10 mm oraz możliwość regulacji jasności za pomocą sterowników PWM sprawiają, że moduł OPTICON doskonale sprawdza się w profesjonalnych instalacjach reklamowych i oświetleniowych.

OPTICON – moduł LED opracowany na podstawie wieloletniego doświadczenia

Moduł LED OPTICON Backlight 24V DC 2W 10000K powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, technologii podświetlania oraz profesjonalnych systemów oświetleniowych.

Wieloletnia praktyka firmy OPTICON w zakresie technologii LED pozwala rozwijać produkty odpowiadające na potrzeby producentów reklam świetlnych, instalatorów i użytkowników wymagających instalacji oświetleniowych.

W prezentowanym module zastosowano markowe diody OSRAM SMD2835, specjalistyczną optykę Backlight 180°, stabilne zasilanie 24V DC oraz hermetyczną obudowę o stopniu ochrony IP67.

Połączenie tych rozwiązań umożliwiło stworzenie kompaktowego modułu LED, który oferuje wysoką skuteczność świetlną, szeroki rozsył światła, wygodny montaż oraz możliwość regulacji jasności.

Najważniejsze zalety modułu LED OPTICON Backlight 10000K

• Markowe diody LED OSRAM SMD2835 – 2 diody w jednym module.
• Bardzo zimna biała barwa światła 10000K – chłodne światło o lekko niebieskawym odcieniu.
• Strumień świetlny 260 lm – intensywne światło przy niewielkim poborze energii.
• Skuteczność świetlna 130 lm/W – wysoka efektywność energetyczna.
• Moc 2W – energooszczędna praca.
• Napięcie zasilania 24V DC – współpraca ze stabilizowanymi zasilaczami LED.
• Szerokokątna soczewka 180° – równomierne rozprowadzanie światła.
• Technologia Backlight – przeznaczona do podświetlania powierzchni od tyłu.
• Hermetyczna obudowa IP67 – ochrona przed pyłem i wodą.
• Możliwość regulacji jasności PWM – współpraca ze sterownikami LED MONO 24V DC.
• Taśma montażowa 3M – szybki montaż.
• Kompaktowe wymiary 62 × 21 × 10 mm.
• Fabryczne łańcuchy po 20 modułów – wygodne wykonywanie większych instalacji.
• Sprzedaż na sztuki – możliwość zamówienia potrzebnej liczby modułów.
• Temperatura pracy od -40°C do +55°C.
• Deklarowana trwałość ≥ 70 000 godzin.
• Gwarancja 24 miesiące.

Barwa światła 10000K – bardzo zimna biel z niebieskawym odcieniem

Temperatura barwowa 10000K oznacza bardzo zimne białe światło o charakterystycznym, lekko niebieskawym odcieniu. Jest to barwa znacznie chłodniejsza niż standardowe oświetlenie białe 4000K czy popularna zimna biel 6000–6500K.

Światło 10000K nadaje podświetlanym elementom nowoczesny, chłodny i wyrazisty charakter. Szczególnie dobrze sprawdza się w reklamach świetlnych, podświetlanych logotypach i dekoracjach, w których zależy nam na uzyskaniu charakterystycznego efektu wizualnego.

Porównanie popularnych temperatur barwowych LED

• 3000K – biała ciepła, o żółtawym odcieniu.
• 4000K – biała neutralna, uniwersalna.
• 6000–6500K – biała zimna, o chłodnym charakterze.
• 10000K – biała bardzo zimna, z wyraźnie niebieskawym odcieniem.

Moduł LED OPTICON 10000K jest szczególnie dobrym wyborem do projektów, w których standardowa zimna biel 6000K nie zapewnia wystarczająco chłodnego efektu świetlnego.

Gdzie sprawdzi się światło 10000K?

• Kasetony reklamowe – bardzo zimne białe podświetlenie.
• Litery przestrzenne LED – nowoczesne podświetlane napisy.
• Logotypy firmowe – chłodna barwa światła podkreślająca identyfikację wizualną.
• Szyldy reklamowe – wyraziste podświetlenie.
• Tablice reklamowe – efektowne oświetlenie grafiki.
• Witryny sklepowe – dekoracyjne podświetlenie ekspozycji.
• Gabloty i ekspozytory – chłodne oświetlenie dekoracyjne.
• Stoiska targowe – nowoczesne efekty świetlne.
• Instalacje dekoracyjne – podświetlenie wnęk i elementów architektonicznych.
• Specjalistyczne instalacje akwarystyczne – wybrane zastosowania, po uwzględnieniu wymagań oświetleniowych zbiornika.

260 lumenów przy mocy 2W – wysoka skuteczność świetlna

Moduł LED OPTICON Backlight 10000K generuje strumień świetlny 260 lm, pobierając jedynie 2W energii elektrycznej.

Oznacza to skuteczność świetlną na poziomie 130 lm/W.

Wysoka skuteczność świetlna jest szczególnie ważna w profesjonalnych instalacjach reklamowych, gdzie jednocześnie pracuje kilkanaście, kilkadziesiąt, a czasami nawet kilkaset modułów LED.

Dlaczego skuteczność świetlna ma znaczenie?

• Więcej światła przy mniejszym poborze energii.
• Niższe koszty eksploatacji instalacji.
• Możliwość tworzenia rozbudowanych systemów podświetlenia.
• Efektywne wykorzystanie energii elektrycznej.
• Łatwiejsze planowanie mocy całej instalacji.

Technologia Backlight – równomierne podświetlenie powierzchni reklamowych

Backlight to technologia podświetlania, w której moduły LED montuje się najczęściej na tylnej powierzchni kasetonu reklamowego, kierując emitowane światło w stronę jego frontu.

W module OPTICON zastosowano szerokokątną soczewkę 180°, która pozwala rozprowadzić światło na dużej powierzchni.

Przy odpowiednim rozmieszczeniu modułów można ograniczyć widoczność pojedynczych punktów świetlnych oraz uzyskać jednolite podświetlenie reklamy.

Rozwiązanie to jest szczególnie przydatne w kasetonach reklamowych, literach przestrzennych, podświetlanych logotypach oraz tablicach reklamowych.

Najważniejsze korzyści technologii Backlight

• Równomierne podświetlanie dużych powierzchni.
• Ograniczenie widoczności pojedynczych punktów LED.
• Efektywne wykorzystanie szerokiego kąta świecenia.
• Możliwość dopasowania liczby modułów do wielkości reklamy.
• Wygodne rozmieszczanie modułów na tylnej ścianie kasetonu.
• Profesjonalne podświetlenie szyldów, liter i logotypów.

Soczewka Backlight 180° – szeroki rozsył światła

Jedną z najważniejszych cech modułu LED OPTICON jest specjalistyczna soczewka o kącie świecenia 180°.

W porównaniu z typowymi diodami LED o kącie świecenia około 120°, szerokokątna optyka umożliwia rozprowadzenie światła na znacznie większej powierzchni.

Ma to szczególne znaczenie w reklamach świetlnych, gdzie ważne jest ograniczenie widocznych punktów świetlnych i uzyskanie jednolitego podświetlenia.

Szeroki kąt świecenia może umożliwić zastosowanie większych odstępów pomiędzy modułami, jednak ostateczny rozstaw należy zawsze dobrać do konkretnej konstrukcji reklamowej.

Od czego zależy równomierność podświetlenia?

• Głębokości kasetonu reklamowego.
• Rozstawu modułów LED.
• Liczby zastosowanych modułów.
• Odległości modułów od podświetlanej powierzchni.
• Rodzaju materiału frontowego.
• Przepuszczalności światła przez grafikę reklamową.
• Koloru i właściwości odbijających wnętrza kasetonu.
• Oczekiwanego efektu świetlnego.

Moduł LED do kasetonów reklamowych o głębokości 8–20 cm

Moduł LED OPTICON Backlight 24V DC 2W 10000K może być stosowany między innymi w kasetonach reklamowych o głębokości około 8–20 cm.

W tego typu konstrukcjach szerokokątna soczewka pozwala rozprowadzić światło na dużej powierzchni.

Przy odpowiednio dobranym rozstawie modułów można uzyskać jednolite podświetlenie bez wyraźnie widocznych punktów LED.

Ważne: zakres 8–20 cm ma charakter orientacyjny. Ostateczny rozstaw modułów zależy od konstrukcji kasetonu, rodzaju materiału frontowego, jego przepuszczalności oraz oczekiwanego efektu. Przed wykonaniem dużej instalacji zaleca się przeprowadzenie próby podświetlenia.

2 diody LED OSRAM SMD2835 – markowe źródło światła

Moduł LED OPTICON wyposażono w 2 diody LED SMD2835 marki OSRAM.

Zastosowanie markowych diod LED oraz specjalistycznej optyki Backlight umożliwia uzyskanie intensywnego, bardzo zimnego białego światła o szerokim kącie świecenia.

Moduł pobiera moc 2W i generuje strumień świetlny 260 lm, dzięki czemu pozwala wykonywać rozbudowane instalacje reklamowe przy stosunkowo niewielkim zapotrzebowaniu na energię elektryczną.

Energooszczędne oświetlenie LED 24V – moc 2W

Każdy moduł LED OPTICON Backlight 10000K pobiera moc 2W.

Dzięki temu można tworzyć instalacje składające się z wielu modułów przy zachowaniu przewidywalnego poboru energii.

Przykładowa moc instalacji

• 5 modułów – łącznie 10W.
• 10 modułów – łącznie 20W.
• 20 modułów – łącznie 40W.
• 40 modułów – łącznie 80W.
• 60 modułów – łącznie 120W.
• 100 modułów – łącznie 200W.

Znajomość poboru mocy pozwala łatwo zaplanować instalację oraz dobrać odpowiedni zasilacz LED 24V DC.

Hermetyczna obudowa IP67 – ochrona przed wodą i pyłem

Moduł LED OPTICON Backlight 10000K posiada zgrzewaną obudowę o stopniu ochrony IP67.

Oznaczenie IP67 informuje o pyłoszczelności oraz ochronie przed skutkami krótkotrwałego zanurzenia w wodzie w warunkach określonych przez normę.

Wysoka klasa szczelności umożliwia stosowanie modułu w odpowiednio wykonanych instalacjach narażonych na:

• kurz i pył,
• wilgoć,
• deszcz,
• zachlapania,
• zmienne warunki atmosferyczne.

Dzięki temu moduł może być wykorzystywany w reklamach świetlnych montowanych wewnątrz i na zewnątrz budynków.

Ważne: stopień ochrony IP67 nie oznacza przeznaczenia modułu do ciągłej pracy pod wodą. Połączenia elektryczne, zasilacz i sterownik również muszą być odpowiednio zabezpieczone przed wilgocią.

Zasilanie 24V DC – jak dobrać zasilacz do modułów LED?

Moduł LED OPTICON przeznaczony jest do pracy z napięciem 24V DC.

Do jego zasilania należy stosować stabilizowany zasilacz LED typu Constant Voltage (CV), zapewniający stałe napięcie wyjściowe 24V DC.

Przy doborze zasilacza należy uwzględnić łączną moc wszystkich modułów oraz odpowiedni zapas mocy.

Przykładowe obciążenie instalacji LED 24V

Przykład – dobór zasilacza do 20 modułów LED

• Moc pojedynczego modułu: 2W.
• Liczba modułów: 20 sztuk.
• Łączna moc: 40W.
• Łączny obliczeniowy prąd: około 1,67A.

Przy przyjęciu około 20% zapasu mocy zasilacz powinien mieć moc znamionową wynoszącą co najmniej 48W.

Praktycznym rozwiązaniem będzie zasilacz LED 24V DC 50W lub o większej mocy, odpowiednio dobrany do warunków pracy instalacji.

W przypadku długich łańcuchów modułów należy uwzględnić przekrój przewodów, spadki napięcia oraz dopuszczalne obciążenie poszczególnych odcinków instalacji.

Ważne: modułu nie wolno podłączać bezpośrednio do napięcia 230V AC ani do instalacji 12V DC.

Regulacja jasności PWM – współpraca ze sterownikami LED MONO 24V

Moduł LED OPTICON Backlight 10000K umożliwia regulację jasności za pomocą odpowiednich sterowników PWM 24V DC, przeznaczonych do jednokolorowych taśm i modułów LED.

Technologia PWM (Pulse Width Modulation) polega na szybkim włączaniu i wyłączaniu zasilania, co pozwala regulować średnią moc dostarczaną do modułów i zmieniać intensywność świecenia.

Dzięki temu można dostosować jasność bardzo zimnego białego podświetlenia do charakteru reklamy, warunków otoczenia lub oczekiwanego efektu dekoracyjnego.

Zalety regulacji jasności PWM

• Płynna regulacja intensywności światła.
• Możliwość dostosowania jasności reklamy do pory dnia.
• Możliwość ograniczenia poboru energii przy niższej jasności.
• Wygodne sterowanie podświetleniem kasetonów reklamowych.
• Współpraca ze sterownikami LED MONO 24V DC.
• Możliwość integracji z instalacjami LED 24V DC.

Do regulacji należy stosować sterownik PWM przeznaczony do napięcia 24V DC, o wydajności prądowej dostosowanej do liczby podłączonych modułów.

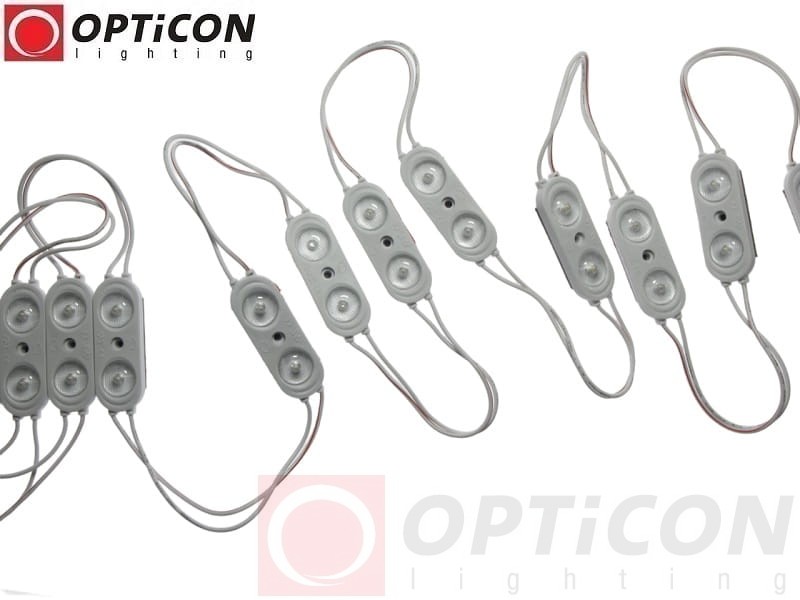

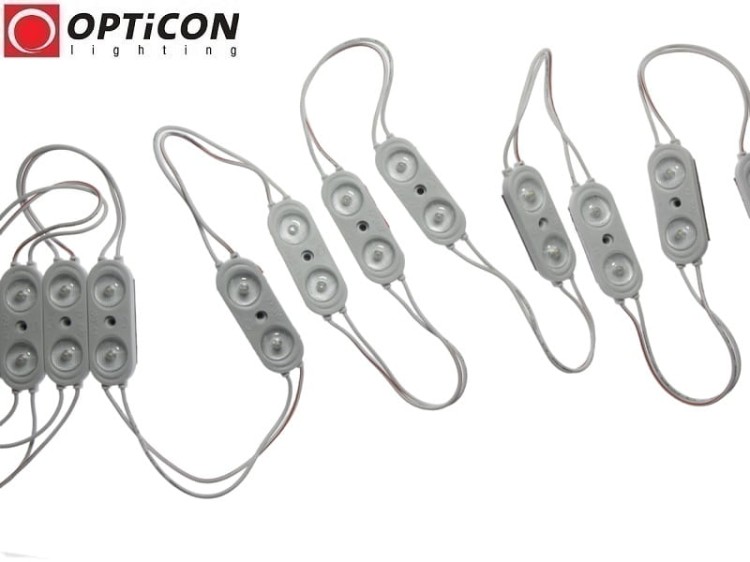

Fabryczne łańcuchy po 20 modułów – sprzedaż na sztuki

Moduły LED OPTICON Backlight 10000K fabrycznie pakowane są w łańcuchy po 20 sztuk.

Takie rozwiązanie ułatwia montaż większych instalacji reklamowych oraz rozmieszczanie modułów na tylnej powierzchni kasetonu.

Długość przewodu między modułami wynosi 143 mm.

• Fabryczny łańcuch: 20 modułów.
• Sprzedaż: na sztuki.
• Długość przewodu między modułami: 143 mm.
• Moc pojedynczego modułu: 2W.
• Łączna moc 20 modułów: 40W.
• Łączny obliczeniowy prąd 20 modułów: około 1,67A przy 24V DC.

Sprzedaż pojedynczych modułów umożliwia zamówienie dokładnie takiej liczby sztuk, jaka jest potrzebna do wykonania konkretnej instalacji.

Łatwy montaż – taśma klejąca 3M

Moduł LED OPTICON wyposażono w taśmę klejącą 3M umieszczoną na spodzie obudowy.

Rozwiązanie to umożliwia szybkie mocowanie modułów na odpowiednio przygotowanej powierzchni kasetonu reklamowego lub innej konstrukcji.

Jak zamontować moduły LED Backlight 10000K?

1. Dobierz liczbę modułów do wymiarów podświetlanej powierzchni.
2. Zaplanuj rozmieszczenie modułów na tylnej powierzchni kasetonu.
3. Ustal odpowiedni rozstaw modułów.
4. Oczyść i odtłuść powierzchnię montażową.
5. Zamocuj moduły za pomocą taśmy klejącej 3M.
6. Podłącz moduły do odpowiedniego zasilacza LED 24V DC.
7. W razie potrzeby zastosuj kompatybilny sterownik PWM.
8. Zabezpiecz połączenia elektryczne przed wilgocią.
9. Sprawdź równomierność podświetlenia.
10. W razie potrzeby skoryguj rozmieszczenie modułów.

W instalacjach narażonych na drgania, wysoką temperaturę lub inne wymagające warunki należy upewnić się, że zastosowany sposób mocowania zapewnia odpowiednią trwałość.

Gdzie stosuje się moduły LED OPTICON Backlight 10000K?

• Kasetony reklamowe Backlight – bardzo zimne białe podświetlenie od tyłu.
• Litery przestrzenne LED – podświetlanie napisów i znaków.
• Szyldy reklamowe – oznakowanie sklepów i lokali usługowych.
• Logotypy firmowe – chłodne podświetlenie elementów identyfikacji wizualnej.
• Reklamy świetlne – instalacje wewnętrzne i zewnętrzne.
• Witryny sklepowe – dekoracyjne oświetlenie ekspozycji.
• Gabloty reklamowe – chłodne akcenty świetlne.
• Ekspozytory handlowe – podświetlenie produktów.
• Stoiska targowe – podświetlenie elementów reklamowych.
• Oświetlenie mebli – wybrane zastosowania dekoracyjne.
• Specjalistyczne instalacje akwarystyczne – wybrane zastosowania poza wodą, po uwzględnieniu potrzeb zbiornika.

Zakres temperatury pracy i trwałość modułu LED OPTICON

Moduł LED OPTICON został przeznaczony do pracy w zakresie temperatur od -40°C do +55°C.

Takie parametry pozwalają stosować moduł w odpowiednio zaprojektowanych instalacjach wewnętrznych i zewnętrznych.

Deklarowana trwałość modułu wynosi co najmniej 70 000 godzin.

Rzeczywista trwałość instalacji zależy między innymi od warunków pracy, temperatury, jakości zasilania oraz prawidłowego montażu.

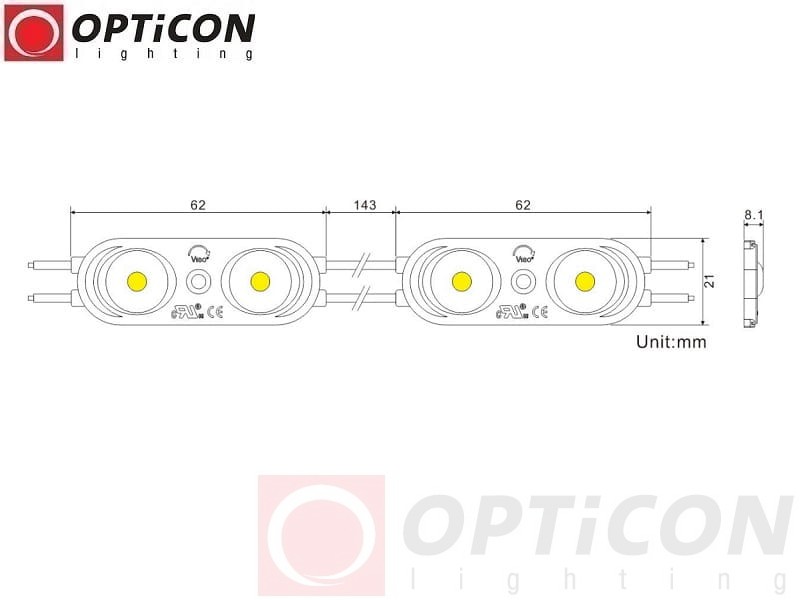

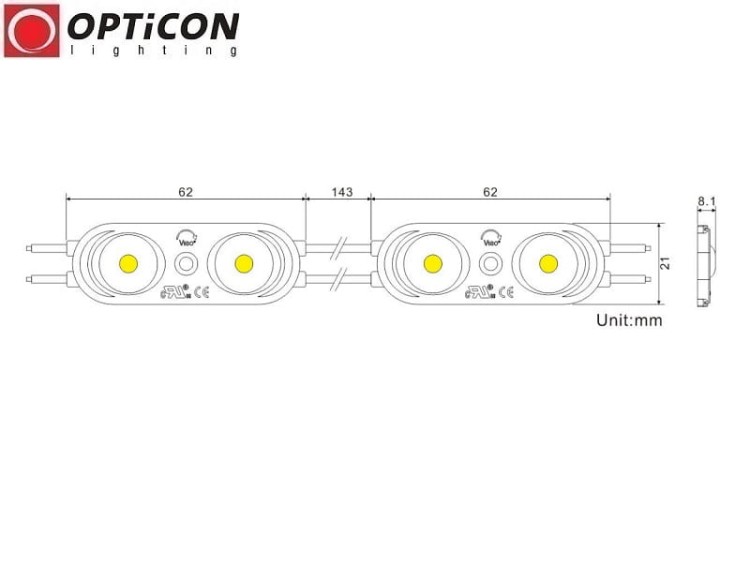

Wymiary modułu LED OPTICON Backlight 10000K

• Długość modułu: 62 mm.
• Szerokość modułu: 21 mm.
• Wysokość modułu: 10 mm.
• Długość przewodu między modułami: 143 mm.
• Kolor obudowy: biały.

Kompaktowa konstrukcja o wysokości zaledwie 10 mm ułatwia montaż modułu w różnych konstrukcjach reklamowych.

Dane techniczne – moduł LED OPTICON 24V 2W IP67 10000K Backlight 180°

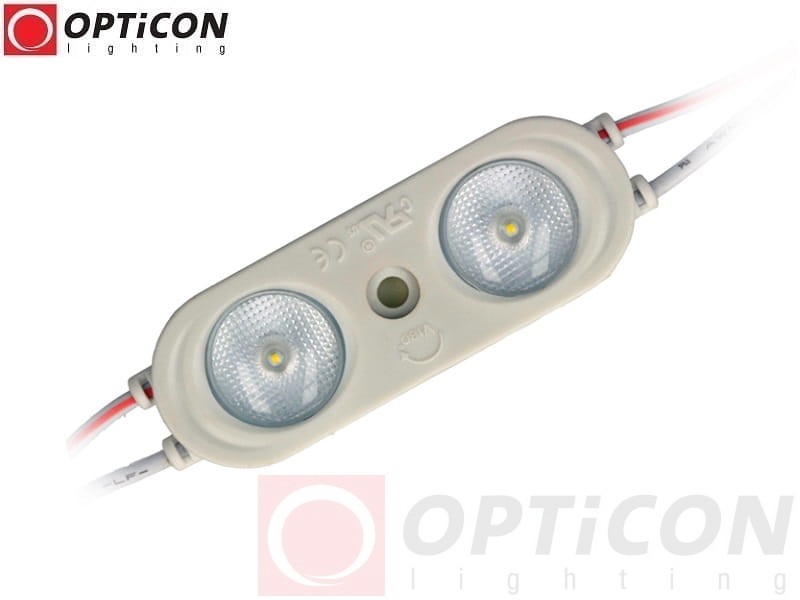

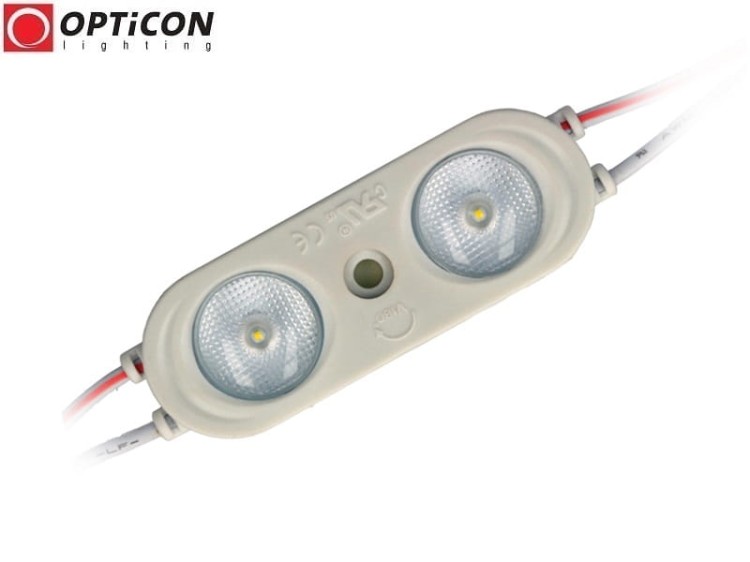

Zdjęcia modułu LED OPTICON Backlight 10000K

FAQ – najczęściej zadawane pytania o moduł LED Backlight 10000K

Co oznacza barwa światła 10000K?

10000K to bardzo zimna biała barwa światła o wyraźnie chłodnym, lekko niebieskawym odcieniu.

Czym różni się 10000K od 6000K?

Światło 10000K ma znacznie chłodniejszy charakter i bardziej niebieskawy odcień niż standardowa zimna biel 6000K.

Co oznacza technologia Backlight?

Backlight to technologia podświetlania, w której moduły LED montuje się najczęściej na tylnej powierzchni kasetonu reklamowego, kierując światło w stronę jego frontu.

Jaki jest kąt świecenia modułu?

Moduł wyposażono w szerokokątną soczewkę o kącie świecenia 180°.

Ile diod LED znajduje się w module?

Moduł posiada 2 diody LED OSRAM SMD2835.

Jaki strumień świetlny generuje moduł?

Strumień świetlny wynosi 260 lm.

Jaka jest moc pojedynczego modułu?

Moc pobierana przez pojedynczy moduł wynosi 2W.

Do jakich kasetonów reklamowych przeznaczony jest moduł?

Moduł może być stosowany między innymi w kasetonach reklamowych o głębokości około 8–20 cm, przy odpowiednio dobranym rozmieszczeniu.

Jakie napięcie zasilania jest wymagane?

Moduł wymaga stabilizowanego napięcia 24V DC.

Czy można regulować jasność modułów LED?

Tak. Moduł umożliwia regulację jasności za pomocą odpowiednich sterowników PWM 24V DC.

Czy moduł nadaje się do zastosowań zewnętrznych?

Tak. Obudowa posiada stopień ochrony IP67. Połączenia elektryczne wymagają odpowiedniego zabezpieczenia przed wilgocią.

Ile modułów znajduje się w fabrycznym łańcuchu?

Fabryczny łańcuch zawiera 20 modułów LED.

Czy moduły sprzedawane są na sztuki?

Tak. Moduły sprzedawane są na pojedyncze sztuki.

Jakie są wymiary modułu?

Wymiary wynoszą 62 × 21 × 10 mm.

Jaka jest długość przewodu między modułami?

Długość przewodu między modułami wynosi 143 mm.

Jaka jest deklarowana trwałość modułu?

Deklarowana trwałość wynosi co najmniej 70 000 godzin.

Dlaczego warto wybrać moduł LED OPTICON Backlight 10000K?

Moduł LED OPTICON 24V DC 2W IP67 Backlight 180° 10000K to profesjonalne rozwiązanie do podświetlania kasetonów reklamowych, liter przestrzennych, szyldów, logotypów i innych konstrukcji wymagających szerokiego rozsyłu bardzo zimnego białego światła.

Produkt powstał na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie technologii oświetlenia LED.

Połączenie 2 diod OSRAM SMD2835, szerokokątnej soczewki 180°, strumienia świetlnego 260 lm, zasilania 24V DC oraz hermetycznej obudowy IP67 pozwala tworzyć energooszczędne i efektowne instalacje reklamowe.

Wybierz moduł LED OPTICON Backlight 10000K, jeżeli potrzebujesz kompaktowego, energooszczędnego i hermetycznego źródła bardzo zimnego białego światła do profesjonalnego podświetlania reklam, szyldów i kasetonów.

Produkty uzupełniające – zasilacze LED 24V DC i sterowniki LED MONO

Do prawidłowej pracy modułów LED OPTICON Backlight niezbędny jest odpowiedni zasilacz LED 24V DC.

Jeżeli instalacja ma umożliwiać regulację jasności, można dodatkowo zastosować kompatybilny sterownik LED MONO PWM 24V DC.

• Zasilacze LED 24V DC – do zasilania modułów LED Backlight.
• Sterowniki LED MONO – do regulacji jasności jednokolorowych modułów LED.
