Moduł LED OPTICON Backlight 24V DC 2W IP67 180° 4000K – 2× SMD2835 OSRAM, 260 lm

Profesjonalny moduł LED Backlight 24V do kasetonów reklamowych i podświetlenia LED

Moduł LED OPTICON Backlight 24V DC 2W IP67 4000K to profesjonalne, energooszczędne źródło światła przeznaczone do podświetlania kasetonów reklamowych, liter przestrzennych, szyldów, logotypów, tablic reklamowych, ekspozytorów oraz innych konstrukcji świetlnych.

Moduł wyposażono w 2 markowe diody LED OSRAM SMD2835 oraz specjalistyczną szerokokątną soczewkę Backlight 180°. Takie rozwiązanie umożliwia rozprowadzenie światła na dużej powierzchni, co jest szczególnie ważne w reklamach świetlnych wymagających jednolitego podświetlenia bez wyraźnie widocznych punktów LED.

Przy poborze mocy wynoszącym zaledwie 2W moduł generuje strumień świetlny 260 lumenów, osiągając skuteczność świetlną 130 lm/W. Dzięki temu pozwala budować wydajne instalacje reklamowe przy stosunkowo niskim zużyciu energii elektrycznej.

Neutralna barwa światła 4000K zapewnia naturalną, uniwersalną biel, która doskonale sprawdza się w reklamach świetlnych, witrynach sklepowych, szyldach oraz ekspozycjach handlowych. Nie ma tak ciepłego odcienia jak światło 3000K ani tak chłodnego charakteru jak 6000K, dzięki czemu jest uniwersalnym rozwiązaniem do wielu zastosowań.

Hermetyczna obudowa o stopniu ochrony IP67 zapewnia wysoki poziom zabezpieczenia przed pyłem i wodą. Moduł może być stosowany w odpowiednio wykonanych instalacjach wewnętrznych i zewnętrznych, także w konstrukcjach reklamowych narażonych na zmienne warunki atmosferyczne.

Zasilanie 24V DC, możliwość regulacji jasności za pomocą sterowników PWM, kompaktowe wymiary 62 × 21 × 10 mm oraz fabryczna taśma montażowa 3M sprawiają, że moduł LED OPTICON jest praktycznym rozwiązaniem dla producentów reklam świetlnych, instalatorów i firm zajmujących się profesjonalnym oświetleniem LED.

OPTICON – moduły LED stworzone na podstawie wieloletniego doświadczenia

Moduł LED OPTICON Backlight 180° 4000K powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, technologii podświetlenia oraz profesjonalnych systemów reklamowych.

Wieloletnia praktyka w zakresie oświetlenia LED pozwala firmie OPTICON opracowywać rozwiązania odpowiadające na potrzeby producentów reklam świetlnych, instalatorów oraz użytkowników nowoczesnych systemów oświetleniowych.

W prezentowanym module zastosowano 2 diody LED OSRAM SMD2835, szerokokątną soczewkę Backlight 180°, zasilanie 24V DC oraz hermetyczną obudowę IP67.

Połączenie tych elementów pozwala uzyskać kompaktowe i wydajne źródło światła przeznaczone do profesjonalnych instalacji reklamowych, w których szczególne znaczenie mają równomierność podświetlenia, odpowiedni rozsył światła i energooszczędność.

OPTICON – profesjonalne rozwiązania LED tworzone na podstawie doświadczenia, sprawdzonych technologii i praktycznych potrzeb użytkowników.

Najważniejsze zalety modułu LED OPTICON Backlight 4000K

• 2 markowe diody LED OSRAM SMD2835 – wydajne źródło światła.
• Strumień świetlny 260 lm – intensywne podświetlenie.
• Skuteczność świetlna 130 lm/W – efektywne wykorzystanie energii.
• Moc 2W – energooszczędna praca.
• Neutralna barwa światła 4000K – naturalna, uniwersalna biel.
• Technologia Backlight – przeznaczona do podświetlania powierzchni od tyłu.
• Soczewka 180° – bardzo szeroki rozsył światła.
• Możliwość równomiernego podświetlenia – przy odpowiednim rozmieszczeniu modułów.
• Hermetyczna obudowa IP67 – ochrona przed pyłem i wodą.
• Zasilanie 24V DC – współpraca ze stabilizowanymi zasilaczami LED.
• Regulacja jasności PWM – współpraca ze sterownikami LED MONO 24V DC.
• Taśma montażowa 3M – wygodny montaż.
• Kompaktowe wymiary 62 × 21 × 10 mm.
• Fabryczne łańcuchy po 20 sztuk – wygodne wykonywanie większych instalacji.
• Sprzedaż na sztuki – możliwość zamówienia odpowiedniej liczby modułów.
• Zakres temperatury pracy od -40°C do +55°C.
• Deklarowana trwałość ≥ 70 000 godzin.
• Gwarancja 24 miesiące.

Technologia Backlight – równomierne podświetlenie kasetonów reklamowych

Backlight to technologia podświetlania, w której źródła światła LED montowane są najczęściej na tylnej powierzchni kasetonu reklamowego, a światło kierowane jest w stronę jego frontu.

W przeciwieństwie do technologii Edge Light, gdzie moduły montowane są przy krawędziach konstrukcji, technologia Backlight wykorzystuje rozmieszczenie źródeł światła za podświetlaną powierzchnią.

W module OPTICON zastosowano specjalistyczną soczewkę o kącie świecenia 180°, która umożliwia bardzo szerokie rozprowadzenie strumienia świetlnego.

Dzięki temu możliwe jest ograniczenie widocznych punktów świetlnych i uzyskanie jednolitego efektu podświetlenia, pod warunkiem odpowiedniego rozmieszczenia modułów.

Najważniejsze korzyści technologii Backlight

• Równomierne podświetlenie dużych powierzchni reklamowych.
• Możliwość ograniczenia widoczności pojedynczych punktów LED.
• Efektywne wykorzystanie szerokiego kąta świecenia.
• Możliwość dostosowania liczby modułów do wielkości reklamy.
• Łatwe rozmieszczanie modułów na tylnej powierzchni kasetonu.
• Profesjonalne podświetlenie szyldów, logotypów i liter przestrzennych.
• Możliwość budowy instalacji o różnej wielkości i kształcie.

Soczewka Backlight 180° – szerokokątne rozprowadzenie światła

Jedną z najważniejszych cech modułu LED OPTICON jest specjalistyczna soczewka Backlight o kącie świecenia 180°.

W porównaniu z typowymi diodami LED o kącie świecenia około 120°, zastosowana optyka umożliwia znacznie szersze rozprowadzenie światła.

Dzięki temu moduły mogą efektywnie podświetlać większą powierzchnię, co jest szczególnie istotne w konstrukcjach reklamowych.

Szeroki kąt świecenia pozwala również ograniczyć ryzyko powstawania wyraźnych, jasnych punktów na froncie kasetonu reklamowego.

Od czego zależy równomierność podświetlenia Backlight?

• Głębokości kasetonu reklamowego.
• Rozstawu modułów LED.
• Liczby zastosowanych modułów.
• Odległości modułów od podświetlanej powierzchni.
• Rodzaju materiału frontowego.
• Przepuszczalności światła przez grafikę reklamową.
• Koloru i właściwości odbijających wewnętrznych powierzchni kasetonu.
• Oczekiwanej intensywności podświetlenia.

Moduły LED Backlight do kasetonów o głębokości 8–20 cm

Moduł LED OPTICON 24V 2W Backlight 180° 4000K może być stosowany między innymi w kasetonach reklamowych o głębokości około 8–20 cm.

W tego typu konstrukcjach szerokokątna soczewka pozwala rozprowadzić światło na dużej powierzchni, dzięki czemu możliwe jest uzyskanie jednolitego podświetlenia.

Przy odpowiednio dobranym rozstawie modułów oraz właściwej konstrukcji kasetonu można ograniczyć widoczność pojedynczych punktów świetlnych.

Ważne: zakres 8–20 cm ma charakter orientacyjny. Ostateczny rozstaw i liczba modułów zależą od rodzaju materiału frontowego, konstrukcji kasetonu, sposobu montażu oraz oczekiwanego efektu świetlnego. Przed wykonaniem większej instalacji warto przeprowadzić próbę podświetlenia.

Neutralna barwa światła 4000K – naturalne podświetlenie reklam i ekspozycji

Temperatura barwowa 4000K oznacza neutralne białe światło o uniwersalnym charakterze.

Neutralna biel pozwala uzyskać estetyczny wygląd podświetlanych elementów i stanowi dobry wybór do wielu zastosowań reklamowych oraz ekspozycyjnych.

W porównaniu ze światłem ciepłym 3000K barwa 4000K ma mniej żółtawy odcień, natomiast w porównaniu ze światłem zimnym 6000K jest mniej chłodna.

Barwa 4000K jest szczególnie przydatna w instalacjach, w których ważny jest naturalny charakter podświetlenia.

Gdzie sprawdza się barwa światła 4000K?

• Kasetony reklamowe.
• Litery przestrzenne LED.
• Podświetlane szyldy sklepowe.
• Logotypy firmowe.
• Tablice reklamowe.
• Podświetlane napisy.
• Reklamy świetlne.
• Witryny sklepowe.
• Ekspozycje handlowe.
• Gabloty reklamowe.
• Nowoczesne instalacje dekoracyjne LED.

2 diody LED OSRAM SMD2835 – strumień świetlny 260 lm

Moduł LED OPTICON wyposażono w 2 diody LED SMD2835 marki OSRAM, które generują łączny strumień świetlny 260 lumenów.

Zastosowanie dwóch diod LED w jednym module pozwala uzyskać wydajne źródło światła współpracujące ze specjalistyczną soczewką Backlight 180°.

Połączenie diod OSRAM SMD2835 z szerokokątną optyką umożliwia uzyskanie intensywnego strumienia świetlnego przy poborze mocy wynoszącym zaledwie 2W.

Najważniejsze parametry świetlne

• Producent diod LED: OSRAM.
• Typ diod LED: SMD2835.
• Liczba diod: 2 sztuki.
• Strumień świetlny: 260 lm.
• Skuteczność świetlna: 130 lm/W.
• Moc pobierana: 2W.
• Barwa światła: 4000K.
• Kąt świecenia: 180°.

Wysoka skuteczność świetlna 130 lm/W – energooszczędne podświetlenie LED

Moduł LED OPTICON Backlight 180° 4000K osiąga skuteczność świetlną na poziomie 130 lm/W.

Oznacza to, że z każdego wata pobieranej mocy moduł generuje około 130 lumenów światła.

Wysoka skuteczność świetlna ma szczególne znaczenie w rozbudowanych instalacjach reklamowych, w których wykorzystywanych jest kilkadziesiąt lub kilkaset modułów LED.

Przykładowy pobór mocy instalacji

• 5 modułów – łącznie 10W.
• 10 modułów – łącznie 20W.
• 20 modułów – łącznie 40W.
• 40 modułów – łącznie 80W.
• 60 modułów – łącznie 120W.
• 100 modułów – łącznie 200W.

Odpowiedni dobór liczby modułów oraz zasilacza pozwala przygotować instalację dopasowaną do wielkości podświetlanej powierzchni.

Hermetyczna obudowa IP67 – wysoka odporność na wodę i pył

Moduł LED OPTICON Backlight 4000K posiada obudowę o stopniu ochrony IP67.

Oznaczenie IP67 informuje o pyłoszczelności oraz ochronie przed skutkami krótkotrwałego zanurzenia w wodzie w warunkach określonych przez normę.

Wysoka klasa szczelności umożliwia stosowanie modułu w odpowiednio wykonanych instalacjach narażonych na:

• kurz i pył,
• wilgoć,
• deszcz,
• zachlapania,
• zmienne warunki atmosferyczne.

Dzięki temu moduł nadaje się do profesjonalnych instalacji reklamowych wewnętrznych oraz zewnętrznych.

Ważne: stopień ochrony IP67 nie oznacza przeznaczenia modułu do ciągłej pracy pod wodą. Połączenia elektryczne, zasilacz i sterownik również muszą być odpowiednio zabezpieczone przed wilgocią.

Zasilanie 24V DC – jak dobrać zasilacz do modułów LED Backlight?

Moduł LED OPTICON przeznaczony jest do zasilania stabilizowanym napięciem 24V DC.

Do jego zasilania należy stosować zasilacz LED typu Constant Voltage (CV), zapewniający stałe napięcie wyjściowe 24V DC.

Przy doborze zasilacza należy uwzględnić łączną moc wszystkich modułów oraz zastosować odpowiedni zapas mocy.

Przykładowe obciążenie instalacji LED 24V

Przykład – dobór zasilacza do 20 modułów LED

• Moc pojedynczego modułu: 2W.
• Liczba modułów: 20 sztuk.
• Łączna moc: 40W.
• Łączny obliczeniowy prąd: około 1,67A.

Przy przyjęciu około 20% zapasu mocy zasilacz powinien mieć moc znamionową wynoszącą co najmniej 48W.

Praktycznym rozwiązaniem będzie zasilacz LED 24V DC 50W lub o większej mocy, odpowiednio dobrany do warunków pracy instalacji.

W przypadku długich łańcuchów modułów należy również uwzględnić przekrój przewodów, spadki napięcia i dopuszczalne obciążenie poszczególnych odcinków instalacji.

Ważne: modułu nie wolno podłączać bezpośrednio do napięcia 230V AC ani do instalacji 12V DC.

Regulacja jasności PWM – współpraca ze sterownikami LED MONO 24V

Moduł LED OPTICON Backlight 180° 4000K umożliwia regulację jasności za pomocą odpowiednich sterowników PWM 24V DC, przeznaczonych do jednokolorowych taśm i modułów LED.

Technologia PWM (Pulse Width Modulation) polega na szybkim włączaniu i wyłączaniu zasilania, co umożliwia regulację średniej mocy dostarczanej do modułów i zmianę intensywności świecenia.

Dzięki temu podświetlenie można dostosować do rodzaju reklamy, warunków otoczenia lub oczekiwanego efektu dekoracyjnego.

Zalety regulacji jasności PWM

• Płynna regulacja intensywności światła.
• Możliwość dostosowania jasności reklamy do pory dnia.
• Możliwość ograniczenia poboru energii przy niższej jasności.
• Wygodne sterowanie podświetleniem kasetonów reklamowych.
• Współpraca ze sterownikami LED MONO 24V DC.
• Możliwość integracji z instalacjami LED 24V DC.

Do regulacji należy stosować sterownik PWM przeznaczony do napięcia 24V DC, o wydajności prądowej dostosowanej do liczby podłączonych modułów.

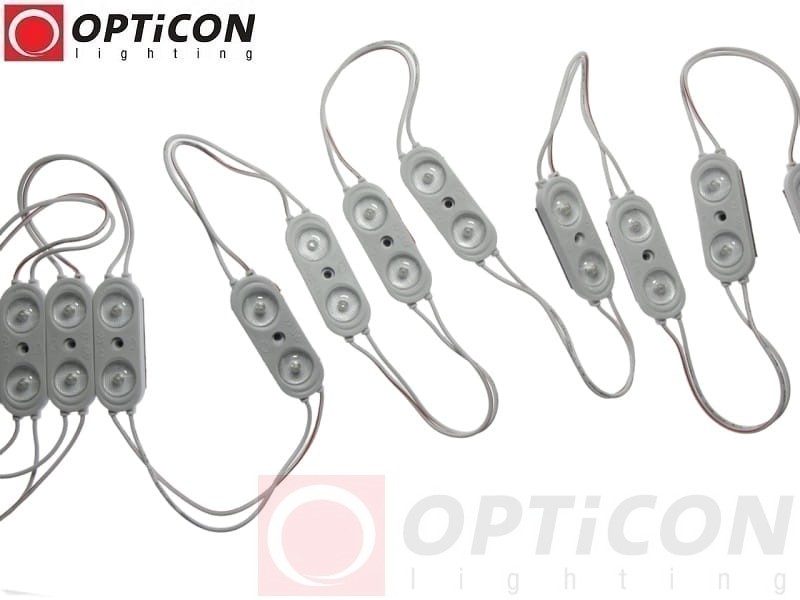

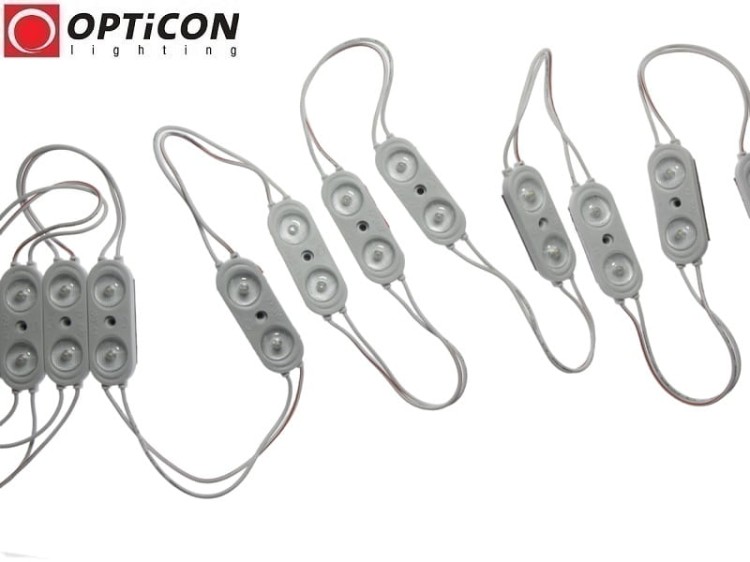

Fabryczne łańcuchy po 20 modułów – sprzedaż na sztuki

Moduły LED OPTICON Backlight 180° 4000K fabrycznie pakowane są w łańcuchy po 20 sztuk.

Takie rozwiązanie ułatwia montaż większych instalacji reklamowych oraz rozmieszczanie modułów na tylnej powierzchni kasetonu.

Długość przewodu między modułami wynosi 143 mm.

• Fabryczny łańcuch: 20 modułów.
• Sprzedaż: na sztuki.
• Długość przewodu między modułami: 143 mm.
• Moc pojedynczego modułu: 2W.
• Łączna moc 20 modułów: 40W.
• Łączny obliczeniowy prąd 20 modułów: około 1,67A przy 24V DC.

Sprzedaż pojedynczych modułów umożliwia zamówienie dokładnie takiej liczby sztuk, jaka jest potrzebna do wykonania konkretnej instalacji.

Łatwy montaż – taśma klejąca 3M

Moduł LED OPTICON wyposażono w taśmę klejącą 3M umieszczoną na spodzie obudowy.

Rozwiązanie to umożliwia szybkie mocowanie modułów na odpowiednio przygotowanej powierzchni kasetonu reklamowego lub innej konstrukcji.

Jak zamontować moduły LED Backlight 4000K?

1. Dobierz liczbę modułów do wymiarów podświetlanej powierzchni.
2. Zaplanuj rozmieszczenie modułów na tylnej powierzchni kasetonu.
3. Ustal odpowiedni rozstaw modułów.
4. Oczyść i odtłuść powierzchnię montażową.
5. Zamocuj moduły za pomocą taśmy klejącej 3M.
6. Podłącz moduły do odpowiedniego zasilacza LED 24V DC.
7. W razie potrzeby zastosuj kompatybilny sterownik PWM.
8. Zabezpiecz połączenia elektryczne przed wilgocią.
9. Sprawdź równomierność podświetlenia.
10. W razie potrzeby skoryguj rozmieszczenie modułów.

W instalacjach narażonych na drgania, wysoką temperaturę lub inne wymagające warunki należy upewnić się, że zastosowany sposób mocowania zapewnia odpowiednią trwałość.

Gdzie stosuje się moduły LED OPTICON Backlight 4000K?

• Kasetony reklamowe Backlight – podświetlenie od tyłu.
• Kasetony reklamowe LED – równomierne podświetlenie grafiki.
• Litery przestrzenne LED – podświetlanie napisów i znaków.
• Szyldy reklamowe – oznakowanie sklepów i lokali usługowych.
• Logotypy firmowe – podświetlane elementy identyfikacji wizualnej.
• Reklamy świetlne – instalacje wewnętrzne i zewnętrzne.
• Witryny sklepowe – oświetlenie ekspozycji.
• Gabloty reklamowe – podświetlenie elementów wystawienniczych.
• Ekspozytory handlowe – dekoracyjne akcenty świetlne.
• Stoiska targowe – podświetlenie elementów reklamowych.
• Oświetlenie mebli – wybrane zastosowania dekoracyjne.
• Oświetlenie akwarystyczne – wybrane instalacje z odpowiednio zabezpieczonym zasilaniem.
• Instalacje pojazdowe 24V DC – wybrane zastosowania przy zapewnieniu właściwych warunków zasilania.

Zakres temperatury pracy i trwałość modułu LED OPTICON

Moduł LED OPTICON został przeznaczony do pracy w zakresie temperatur od -40°C do +55°C.

Takie parametry pozwalają stosować moduł w odpowiednio zaprojektowanych instalacjach wewnętrznych i zewnętrznych.

Deklarowana trwałość modułu wynosi co najmniej 70 000 godzin.

Rzeczywista trwałość instalacji zależy między innymi od warunków pracy, temperatury, jakości zasilania oraz prawidłowego montażu.

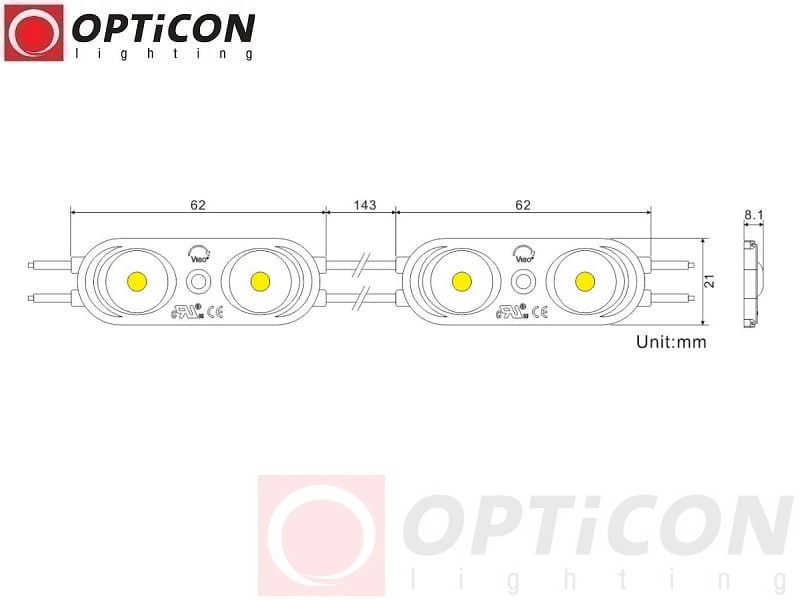

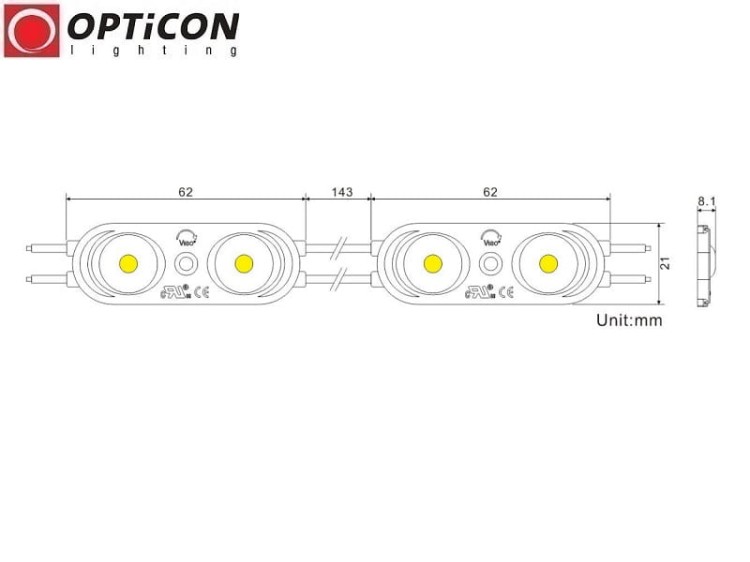

Wymiary modułu LED OPTICON Backlight 4000K

• Długość modułu: 62 mm.
• Szerokość modułu: 21 mm.
• Wysokość modułu: 10 mm.
• Długość przewodu między modułami: 143 mm.
• Kolor obudowy: biały.

Kompaktowa konstrukcja o wysokości zaledwie 10 mm ułatwia montaż modułu w różnych konstrukcjach reklamowych.

Dane techniczne – moduł LED OPTICON 24V 2W IP67 Backlight 180° 4000K

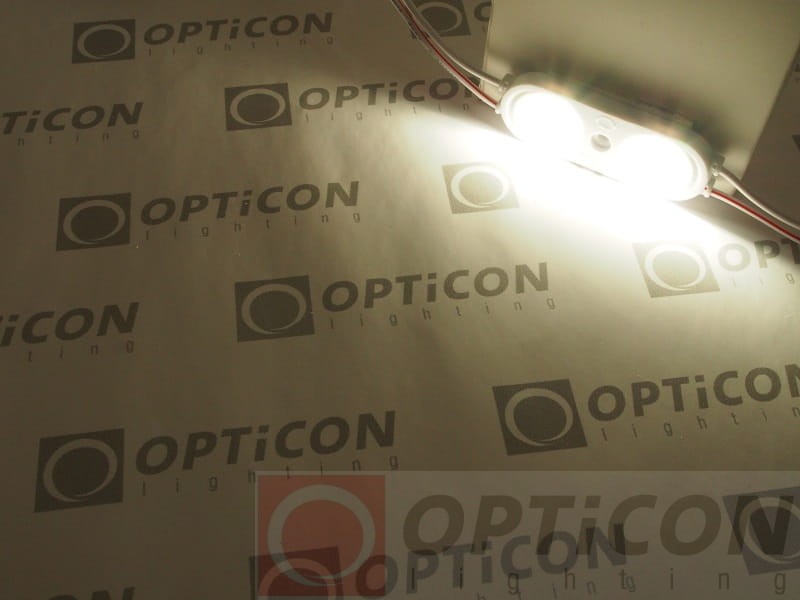

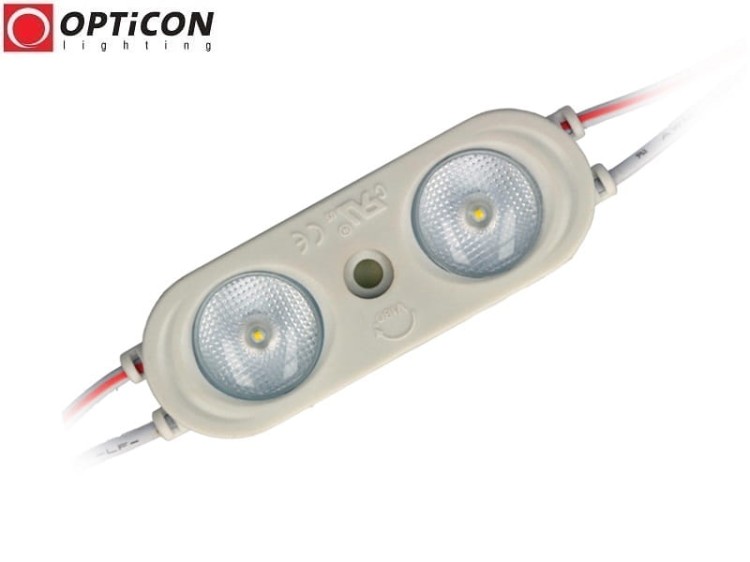

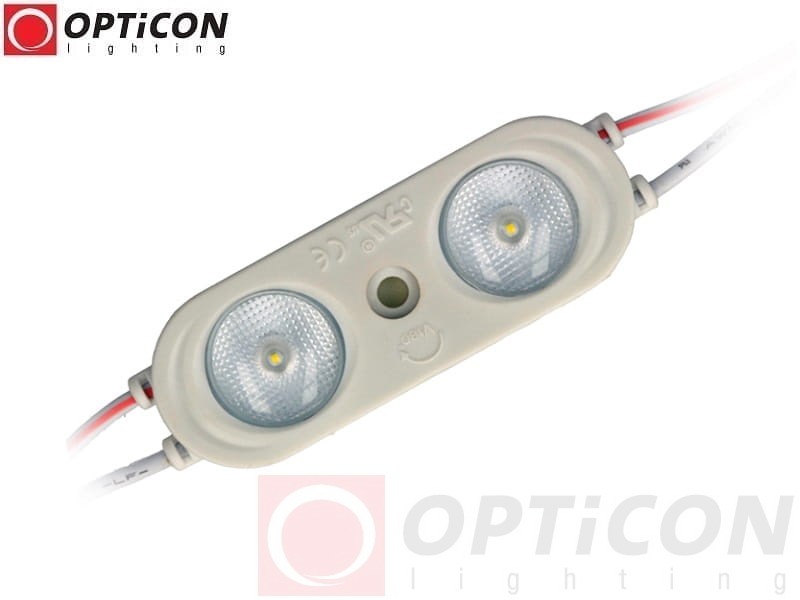

Zdjęcia modułu LED OPTICON Backlight 4000K

FAQ – najczęściej zadawane pytania o moduł LED Backlight 4000K

Co oznacza technologia Backlight?

Backlight to technologia podświetlania, w której moduły LED montuje się najczęściej na tylnej powierzchni kasetonu reklamowego, kierując światło w stronę jego frontu.

Jaka jest barwa światła modułu?

Moduł emituje neutralne białe światło o temperaturze barwowej 4000K.

Jaki jest kąt świecenia modułu?

Moduł wyposażono w szerokokątną soczewkę o kącie świecenia 180°.

Ile diod LED znajduje się w module?

Moduł posiada 2 diody LED OSRAM SMD2835.

Jaki strumień świetlny generuje moduł?

Strumień świetlny wynosi 260 lm.

Jaka jest moc pojedynczego modułu?

Moc pobierana przez pojedynczy moduł wynosi 2W.

Do jakich kasetonów reklamowych przeznaczony jest moduł?

Moduł może być stosowany między innymi w kasetonach reklamowych o głębokości około 8–20 cm, przy odpowiednio dobranym rozmieszczeniu.

Jakie napięcie zasilania jest wymagane?

Moduł wymaga stabilizowanego napięcia 24V DC.

Czy można regulować jasność modułów LED?

Tak. Moduł umożliwia regulację jasności za pomocą odpowiednich sterowników PWM 24V DC.

Czy moduł nadaje się do zastosowań zewnętrznych?

Tak. Obudowa posiada stopień ochrony IP67. Połączenia elektryczne wymagają odpowiedniego zabezpieczenia przed wilgocią.

Ile modułów znajduje się w fabrycznym łańcuchu?

Fabryczny łańcuch zawiera 20 modułów LED.

Czy moduły sprzedawane są na sztuki?

Tak. Moduły sprzedawane są na pojedyncze sztuki.

Jakie są wymiary modułu?

Wymiary wynoszą 62 × 21 × 10 mm.

Jaka jest długość przewodu między modułami?

Długość przewodu między modułami wynosi 143 mm.

Jaka jest deklarowana trwałość modułu?

Deklarowana trwałość wynosi co najmniej 70 000 godzin.

Dlaczego warto wybrać moduł LED OPTICON Backlight 2W 4000K?

Moduł LED OPTICON 24V DC 2W IP67 Backlight 180° 4000K to profesjonalne rozwiązanie do podświetlania kasetonów reklamowych, liter przestrzennych, szyldów, logotypów i innych konstrukcji wymagających szerokiego i równomiernego rozsyłu światła.

Produkt powstał na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie technologii oświetlenia LED.

Połączenie 2 diod OSRAM SMD2835, strumienia świetlnego 260 lm, szerokokątnej soczewki 180°, skuteczności świetlnej 130 lm/W oraz hermetycznej obudowy IP67 pozwala tworzyć energooszczędne i efektowne instalacje reklamowe.

Wybierz moduł LED OPTICON Backlight 180° 4000K, jeżeli potrzebujesz kompaktowego, energooszczędnego i hermetycznego źródła neutralnego białego światła do profesjonalnego podświetlania reklam, szyldów i kasetonów.

Produkty uzupełniające – zasilacze LED 24V DC i sterowniki LED MONO

Do prawidłowej pracy modułów LED OPTICON Backlight niezbędny jest odpowiedni zasilacz LED 24V DC.

Jeżeli instalacja ma umożliwiać regulację jasności, można dodatkowo zastosować kompatybilny sterownik LED MONO PWM 24V DC.

• Zasilacze LED 24V DC – do zasilania modułów LED Backlight.
• Sterowniki LED MONO – do regulacji jasności jednokolorowych modułów LED.
