Moduł LED OPTICON 24V DC 2W IP65 6000K – 5× Samsung SMD2835, 160°

Profesjonalny moduł LED 24V 2W z diodami Samsung do kasetonów reklamowych, liter przestrzennych i oświetlenia dekoracyjnego

Moduł LED OPTICON 24V DC 2W IP65 6000K to wydajne i energooszczędne źródło światła przeznaczone do profesjonalnego podświetlania kasetonów reklamowych, liter przestrzennych LED, szyldów, logotypów, witryn sklepowych, mebli, gablot oraz elementów dekoracyjnych.

Moduł wyposażono w 5 markowych diod LED Samsung SMD2835, które zapewniają intensywne i stabilne światło przy poborze mocy zaledwie 2W. Dzięki zastosowaniu pięciu diod w jednej obudowie moduł sprawdza się w instalacjach wymagających wyraźnego podświetlenia większych powierzchni.

Specjalistyczna szerokokątna soczewka 160° rozprowadza światło na dużej powierzchni, ułatwiając uzyskanie równomiernego podświetlenia oraz ograniczenie widoczności pojedynczych punktów świetlnych.

Moduł emituje zimne białe światło o temperaturze barwowej 6000K, które doskonale sprawdza się w nowoczesnych reklamach świetlnych, ekspozycjach handlowych i instalacjach dekoracyjnych.

Dzięki zasilaniu 24V DC, hermetycznej obudowie IP65, możliwości regulacji jasności PWM oraz kompaktowym wymiarom 118 × 15 × 8 mm moduł OPTICON stanowi uniwersalne rozwiązanie do instalacji wewnętrznych i zewnętrznych.

OPTICON – produkt opracowany na podstawie wieloletniego doświadczenia w oświetleniu LED

Moduł LED OPTICON 24V DC 2W 6000K z diodami Samsung SMD2835 powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, technologii podświetlania oraz profesjonalnych systemów oświetleniowych.

Wieloletnia praktyka firmy OPTICON w zakresie technologii LED pozwala rozwijać rozwiązania odpowiadające na potrzeby producentów reklam świetlnych, instalatorów, wykonawców zabudowy meblowej oraz klientów poszukujących trwałych i energooszczędnych źródeł światła.

W prezentowanym module połączono 5 markowych diod Samsung SMD2835, szerokokątną optykę 160°, hermetyczną obudowę IP65 oraz wygodny montaż za pomocą taśmy klejącej 3M.

Takie rozwiązanie pozwala tworzyć wydajne, estetyczne i równomiernie podświetlone konstrukcje reklamowe, meblowe oraz dekoracyjne.

Najważniejsze zalety modułu LED OPTICON 24V 2W Samsung

• 5 markowych diod LED Samsung SMD2835 – wydajne źródło światła.
• Moc 2W – intensywne podświetlenie przy niewielkim poborze energii.
• Zasilanie 24V DC – współpraca ze stabilizowanymi zasilaczami LED.
• Barwa światła 6000K – biała zimna, wyraźna i intensywna.
• Szeroki kąt świecenia 160° – równomierne rozprowadzanie światła.
• Regulacja jasności PWM – współpraca ze sterownikami LED MONO 24V DC.
• Hermetyczna obudowa IP65 – ochrona przed pyłem i strugami wody.
• Taśma montażowa 3M – szybki i wygodny montaż.
• Wymiary 118 × 15 × 8 mm – smukła konstrukcja.
• Długość przewodów między modułami 80 mm.
• Temperatura pracy od -40°C do +55°C.
• Deklarowana trwałość ≥ 70 000 godzin.
• Fabryczne łańcuchy po 20 modułów.
• Sprzedaż na sztuki – możliwość zamówienia potrzebnej liczby modułów.
• Zastosowanie wewnętrzne i zewnętrzne.
• Gwarancja 24 miesiące.

5 diod LED Samsung SMD2835 – markowe źródło światła

Moduł LED OPTICON wyposażono w 5 diod LED SMD2835 renomowanego producenta Samsung.

Diody Samsung są wykorzystywane w profesjonalnych systemach oświetleniowych, w których ważne są wydajność, stabilność parametrów oraz jakość emitowanego światła.

Zastosowanie pięciu diod LED w jednym module umożliwia uzyskanie intensywnego podświetlenia przy zachowaniu niewielkiej mocy 2W.

W porównaniu z modułami wyposażonymi w mniejszą liczbę diod, konstrukcja z pięcioma punktami LED pozwala rozprowadzić światło z większej powierzchni źródła. Ostateczny efekt zależy również od zastosowanej soczewki, rozstawu modułów oraz odległości od podświetlanego materiału.

Połączenie markowych diod Samsung oraz szerokokątnej optyki 160° umożliwia efektywne wykorzystanie światła do podświetlania kasetonów reklamowych, liter przestrzennych, mebli i gablot.

Szerokokątna soczewka 160° – równomierne podświetlenie dużych powierzchni

Jedną z najważniejszych cech modułu LED OPTICON jest specjalistyczna soczewka o kącie świecenia 160°.

W porównaniu z typowymi diodami LED o kącie świecenia około 120°, szerokokątna optyka umożliwia rozprowadzenie światła na większej powierzchni.

Ma to szczególne znaczenie w reklamach świetlnych, kasetonach, podświetlanych meblach oraz gablotach, gdzie ważne jest ograniczenie widocznych punktów świetlnych i uzyskanie jednolitego podświetlenia.

Szeroki kąt świecenia może umożliwić zastosowanie większych odstępów pomiędzy modułami, jednak ostateczny rozstaw należy zawsze dobrać do konkretnej konstrukcji.

Od czego zależy równomierność podświetlenia?

• Głębokości kasetonu lub podświetlanej konstrukcji.
• Rozstawu modułów LED.
• Liczby zastosowanych modułów.
• Odległości modułów od podświetlanej powierzchni.
• Rodzaju materiału frontowego.
• Przepuszczalności światła przez grafikę reklamową.
• Koloru i właściwości odbijających wnętrza konstrukcji.
• Oczekiwanego efektu świetlnego.

Przed wykonaniem większej instalacji zaleca się przeprowadzenie próby podświetlenia, aby dobrać optymalny rozstaw modułów.

Barwa światła 6000K – biała zimna

Temperatura barwowa 6000K oznacza zimne białe światło o wyraźnym, chłodnym charakterze.

Barwa ta doskonale sprawdza się w reklamach świetlnych, kasetonach, szyldach, witrynach sklepowych oraz instalacjach wymagających intensywnego i nowoczesnego efektu podświetlenia.

W porównaniu ze światłem ciepłym 3000K lub neutralnym 4000K, barwa 6000K zapewnia chłodniejszy efekt wizualny, który może być szczególnie pożądany w nowoczesnych konstrukcjach reklamowych i dekoracyjnych.

Gdzie sprawdzi się światło LED 6000K?

• Kasetony reklamowe – wyraziste podświetlenie powierzchni.
• Litery przestrzenne LED – intensywne podświetlane napisy.
• Logotypy firmowe – efektowne podświetlenie znaków graficznych.
• Szyldy reklamowe – nowoczesne oznakowanie sklepów i lokali.
• Witryny sklepowe – chłodne akcenty świetlne.
• Gabloty ekspozycyjne – podświetlenie produktów.
• Meble i półki – dekoracyjne oświetlenie LED.
• Stoiska targowe – wyróżnienie elementów ekspozycji.
• Instalacje dekoracyjne – zimne białe podświetlenie wybranych elementów.

Hermetyczna obudowa IP65 – ochrona przed pyłem i wilgocią

Moduł LED OPTICON 24V 2W Samsung posiada szczelną, zgrzewaną obudowę o stopniu ochrony IP65.

Oznaczenie IP65 informuje o pyłoszczelności oraz ochronie przed strugami wody z różnych kierunków.

Wysoka klasa szczelności umożliwia stosowanie modułu w odpowiednio wykonanych instalacjach narażonych na:

• kurz i pył,
• wilgoć,
• deszcz,
• zachlapania,
• zmienne warunki atmosferyczne.

Dzięki temu moduł może być wykorzystywany w instalacjach reklamowych i dekoracyjnych montowanych wewnątrz oraz na zewnątrz budynków.

Ważne: stopień ochrony IP65 nie oznacza odporności na zanurzenie w wodzie. Połączenia elektryczne, zasilacz i sterownik również muszą być odpowiednio zabezpieczone przed wilgocią.

Szeroki zakres temperatury pracy od -40°C do +55°C

Moduł LED OPTICON został przystosowany do pracy w temperaturach od -40°C do +55°C.

Tak szeroki zakres temperatury umożliwia stosowanie modułu w instalacjach reklamowych i dekoracyjnych pracujących w zmiennych warunkach środowiskowych.

Jest to szczególnie ważne w przypadku reklam zewnętrznych, kasetonów i szyldów, które mogą być narażone zarówno na niskie temperatury zimą, jak i podwyższone temperatury latem.

Deklarowana trwałość ≥ 70 000 godzin

Moduł LED OPTICON posiada deklarowaną trwałość wynoszącą co najmniej 70 000 godzin.

Wysoka trwałość źródła światła ma szczególne znaczenie w profesjonalnych instalacjach reklamowych i dekoracyjnych, gdzie moduły LED mogą pracować przez wiele godzin każdego dnia.

Rzeczywista trwałość zależy między innymi od temperatury pracy, jakości zasilania, warunków montażu oraz sposobu eksploatacji instalacji.

Zasilanie 24V DC – jak dobrać zasilacz do modułów LED?

Moduł LED OPTICON przeznaczony jest do pracy z napięciem 24V DC.

Do jego zasilania należy stosować stabilizowany zasilacz LED typu Constant Voltage (CV), zapewniający stałe napięcie wyjściowe 24V DC.

Przy doborze zasilacza należy uwzględnić łączną moc wszystkich modułów oraz odpowiedni zapas mocy.

Przykładowe obciążenie instalacji LED 24V

Przykład – dobór zasilacza do 20 modułów LED

• Moc pojedynczego modułu: 2W.
• Liczba modułów: 20 sztuk.
• Łączna moc: 40W.
• Łączny obliczeniowy prąd: około 1,67A.

Przy przyjęciu około 20% zapasu mocy zasilacz powinien mieć moc znamionową wynoszącą co najmniej 48W.

Praktycznym rozwiązaniem będzie zasilacz LED 24V DC 60W lub o większej mocy, odpowiednio dobrany do warunków pracy instalacji.

W przypadku długich łańcuchów modułów należy uwzględnić przekrój przewodów, spadki napięcia oraz dopuszczalne obciążenie poszczególnych odcinków instalacji.

Ważne: modułu nie wolno podłączać bezpośrednio do napięcia 230V AC ani do instalacji 12V DC.

Regulacja jasności PWM – współpraca ze sterownikami LED MONO 24V

Moduł LED OPTICON 24V 2W Samsung umożliwia regulację jasności za pomocą odpowiednich sterowników PWM 24V DC, przeznaczonych do jednokolorowych taśm i modułów LED.

Technologia PWM (Pulse Width Modulation) polega na szybkim włączaniu i wyłączaniu zasilania, co pozwala regulować średnią moc dostarczaną do modułów i zmieniać intensywność świecenia.

Dzięki temu można dostosować jasność podświetlenia do charakteru reklamy, warunków otoczenia lub oczekiwanego efektu dekoracyjnego.

Zalety regulacji jasności PWM

• Płynna regulacja intensywności światła.
• Możliwość dostosowania jasności reklamy do pory dnia.
• Możliwość ograniczenia poboru energii przy niższej jasności.
• Wygodne sterowanie podświetleniem kasetonów reklamowych.
• Współpraca ze sterownikami LED MONO 24V DC.
• Możliwość integracji z instalacjami LED 24V DC.

Do regulacji należy stosować sterownik PWM przeznaczony do napięcia 24V DC, o wydajności prądowej dostosowanej do liczby podłączonych modułów.

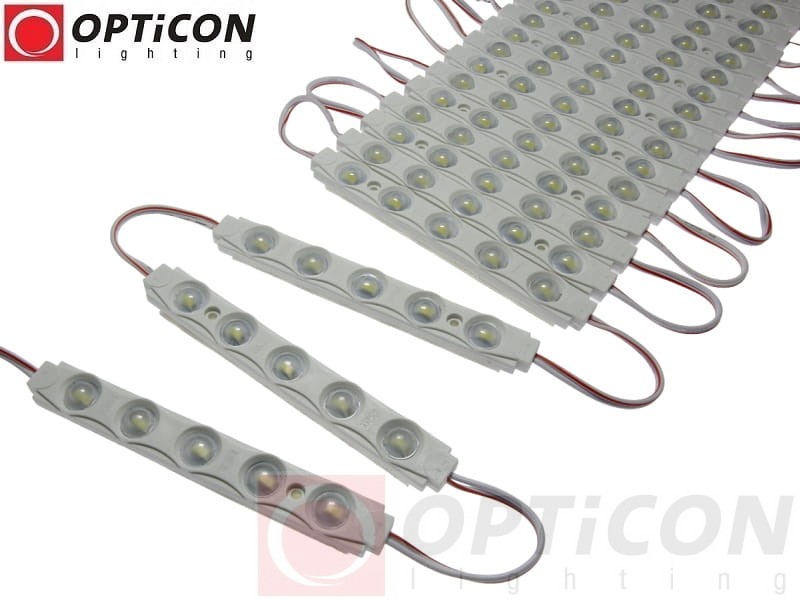

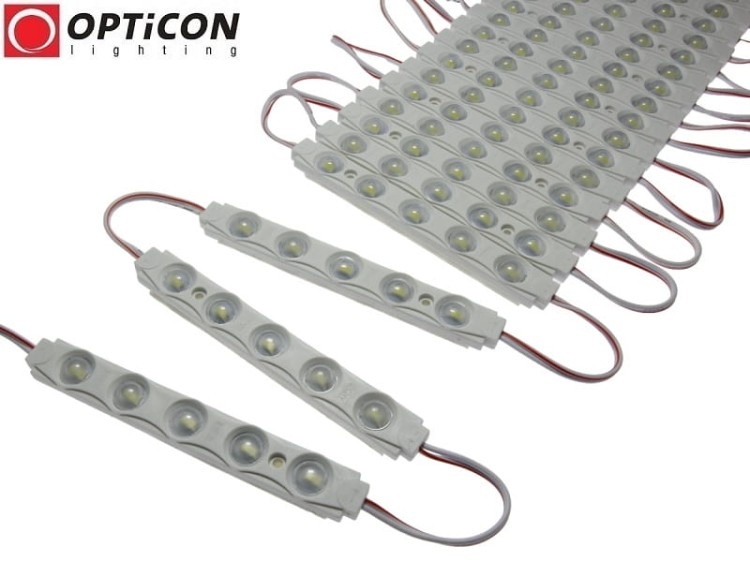

Fabryczne łańcuchy po 20 modułów – sprzedaż na sztuki

Moduły LED OPTICON 24V 2W Samsung fabrycznie pakowane są w łańcuchy po 20 sztuk.

Takie rozwiązanie ułatwia montaż większych instalacji reklamowych oraz rozmieszczanie modułów na tylnej powierzchni kasetonu.

Długość przewodów między modułami wynosi 80 mm.

• Fabryczny łańcuch: 20 modułów.
• Sprzedaż: na sztuki.
• Długość przewodów między modułami: 80 mm.
• Moc pojedynczego modułu: 2W.
• Łączna moc 20 modułów: 40W.
• Łączny obliczeniowy prąd 20 modułów: około 1,67A przy 24V DC.

Sprzedaż pojedynczych modułów umożliwia zamówienie dokładnie takiej liczby sztuk, jaka jest potrzebna do wykonania konkretnej instalacji.

Łatwy montaż – oryginalna taśma klejąca 3M

Moduł LED OPTICON wyposażono w mocną taśmę klejącą 3M umieszczoną na spodzie obudowy.

Rozwiązanie to umożliwia szybkie mocowanie modułów na odpowiednio przygotowanej powierzchni kasetonu reklamowego, mebla, gabloty lub innej konstrukcji.

Jak zamontować moduły LED 24V Samsung?

1. Dobierz liczbę modułów do wymiarów podświetlanej powierzchni.
2. Zaplanuj rozmieszczenie modułów na tylnej powierzchni konstrukcji.
3. Ustal odpowiedni rozstaw modułów.
4. Oczyść i odtłuść powierzchnię montażową.
5. Zamocuj moduły za pomocą taśmy klejącej 3M.
6. Podłącz moduły do odpowiedniego zasilacza LED 24V DC.
7. W razie potrzeby zastosuj kompatybilny sterownik PWM.
8. Zabezpiecz połączenia elektryczne przed wilgocią.
9. Sprawdź równomierność podświetlenia.
10. W razie potrzeby skoryguj rozmieszczenie modułów.

W instalacjach narażonych na drgania, wysoką temperaturę lub inne wymagające warunki należy upewnić się, że zastosowany sposób mocowania zapewnia odpowiednią trwałość.

Gdzie stosuje się moduły LED OPTICON 24V 2W Samsung?

• Kasetony reklamowe – równomierne podświetlenie od tyłu.
• Litery przestrzenne LED – podświetlane napisy o zimnej białej barwie.
• Szyldy reklamowe – wyraziste oznakowanie sklepów i lokali usługowych.
• Logotypy firmowe – podświetlenie elementów identyfikacji wizualnej.
• Witryny sklepowe – dekoracyjne akcenty świetlne.
• Gabloty ekspozycyjne – podświetlenie wybranych produktów.
• Meble i półki – oświetlenie dekoracyjne.
• Regały sklepowe – podświetlenie ekspozycji.
• Stoiska targowe – wyróżnienie elementów reklamowych.
• Oświetlenie akwarystyczne – w odpowiednio zabezpieczonych instalacjach poza wodą.
• Samochody, kampery i przyczepy – wyłącznie w instalacjach zapewniających stabilizowane 24V DC.
• Oświetlenie dekoracyjne – wybrane zastosowania architektoniczne.

Wymiary modułu LED OPTICON 24V Samsung

• Długość modułu: 118 mm.
• Szerokość modułu: 15 mm.
• Wysokość modułu: 8 mm.
• Długość przewodów między modułami: 80 mm.
• Kolor obudowy: biały.

Smukła konstrukcja ułatwia montaż modułu w różnych konstrukcjach reklamowych, meblowych i dekoracyjnych.

Dane techniczne – moduł LED OPTICON 24V 2W IP65 Samsung SMD2835 6000K

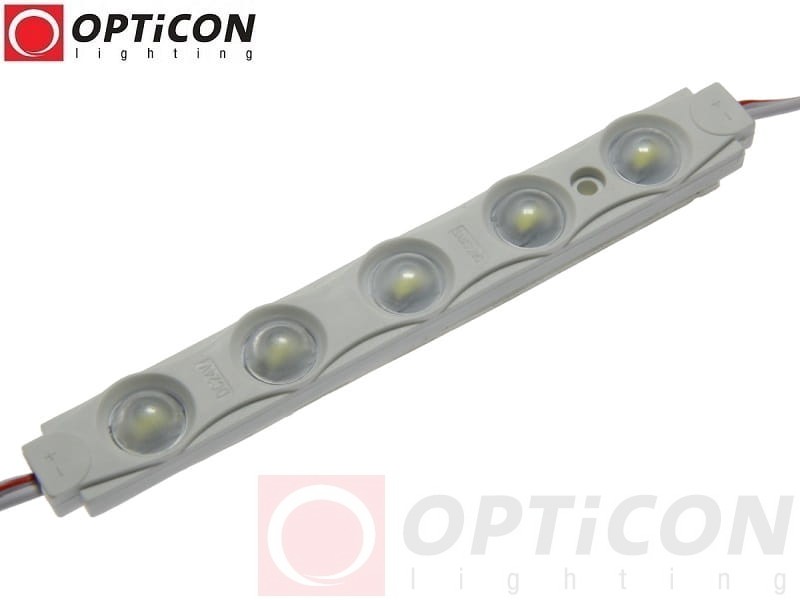

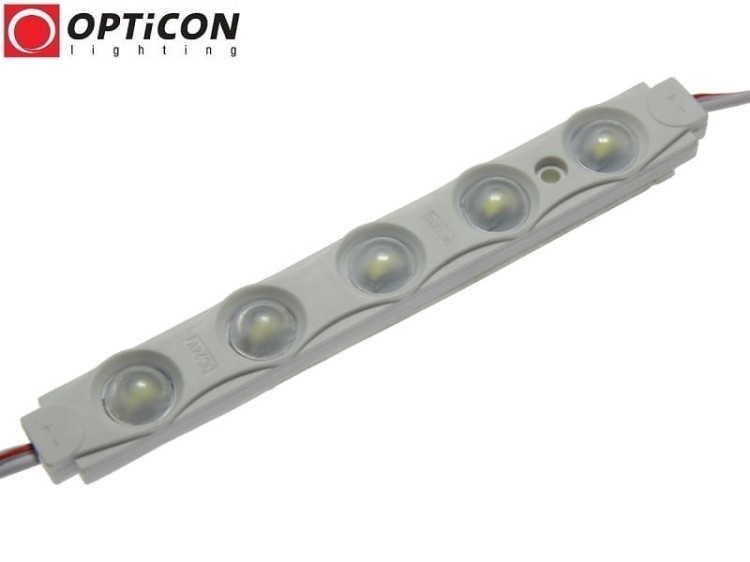

Zdjęcia modułu LED OPTICON 24V 2W Samsung 6000K

FAQ – najczęściej zadawane pytania o moduł LED 24V Samsung

Jakie diody LED zastosowano w module?

Moduł wyposażono w 5 diod LED Samsung SMD2835.

Jaką barwę światła emituje moduł LED OPTICON?

Moduł emituje zimne białe światło o temperaturze barwowej 6000K.

Jaka jest moc pojedynczego modułu?

Moc pobierana przez pojedynczy moduł wynosi 2W.

Jaki jest kąt świecenia modułu?

Moduł wyposażono w szerokokątną soczewkę o kącie świecenia 160°.

Czy można regulować jasność modułu LED?

Tak. Jasność można regulować za pomocą odpowiedniego sterownika PWM 24V DC.

Jakie napięcie zasilania jest wymagane?

Moduł wymaga stabilizowanego napięcia 24V DC.

Czy moduł nadaje się do zastosowań zewnętrznych?

Tak. Obudowa posiada stopień ochrony IP65. Połączenia elektryczne wymagają odpowiedniego zabezpieczenia przed wilgocią.

Jaki jest zakres temperatury pracy?

Moduł może pracować w temperaturach od -40°C do +55°C.

Jaka jest deklarowana trwałość modułu?

Deklarowana trwałość wynosi co najmniej 70 000 godzin.

Ile modułów znajduje się w fabrycznym łańcuchu?

Fabryczny łańcuch zawiera 20 modułów LED.

Czy moduły sprzedawane są na sztuki?

Tak. Moduły sprzedawane są na pojedyncze sztuki.

Jakie są wymiary modułu?

Wymiary wynoszą 118 × 15 × 8 mm.

Jaka jest długość przewodów między modułami?

Długość przewodów między modułami wynosi 80 mm.

Dlaczego warto wybrać moduł LED OPTICON 24V 2W Samsung?

Moduł LED OPTICON 24V DC 2W IP65 6000K z diodami Samsung SMD2835 to profesjonalne rozwiązanie do podświetlania kasetonów reklamowych, liter przestrzennych, szyldów, logotypów, mebli, gablot i innych konstrukcji wymagających szerokiego rozsyłu zimnego białego światła.

Produkt powstał na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie technologii oświetlenia LED.

Połączenie 5 markowych diod Samsung SMD2835, szerokokątnej soczewki 160°, zasilania 24V DC oraz hermetycznej obudowy IP65 pozwala tworzyć energooszczędne i efektowne instalacje reklamowe oraz dekoracyjne.

Wybierz moduł LED OPTICON 24V 2W Samsung 6000K, jeżeli potrzebujesz wydajnego, energooszczędnego i hermetycznego źródła zimnego białego światła do profesjonalnego podświetlania reklam, mebli i elementów dekoracyjnych.

Produkty uzupełniające – zasilacze LED 24V DC i sterowniki LED MONO

Do prawidłowej pracy modułów LED OPTICON 24V 2W Samsung niezbędny jest odpowiedni zasilacz LED 24V DC.

Jeżeli instalacja ma umożliwiać regulację jasności, można dodatkowo zastosować kompatybilny sterownik LED MONO PWM 24V DC.

• Zasilacze LED 24V DC – do zasilania modułów LED.
• Sterowniki LED MONO – do regulacji jasności jednokolorowych modułów LED.
