Moduł LED OPTICON 24V DC IP67 Edgelight 6000K 28W 1006 mm – EPISTAR SMD3030, soczewki 10×60°

Hermetyczny moduł LED Edgelight 24V 28W – profesjonalne oświetlenie kierunkowe

Moduł LED OPTICON Edgelight 24V DC IP67 28W 6000K to profesjonalny, hermetyczny moduł liniowy wyposażony w 18 diod LED EPISTAR SMD3030 oraz specjalistyczne soczewki optyczne o kącie świecenia 10×60°. Został zaprojektowany z myślą o podświetlaniu kasetonów reklamowych metodą krawędziową, oświetleniu ścian, ekspozycji handlowych oraz instalacjach wymagających precyzyjnego ukierunkowania światła.

Moduł emituje intensywne, zimnobiałe światło o temperaturze barwowej 6000K i strumieniu świetlnym 2160 lumenów. Dzięki zasilaniu 24V DC może być wykorzystywany w profesjonalnych instalacjach oświetleniowych, systemach reklamowych oraz odpowiednio przygotowanych instalacjach pojazdowych.

Najważniejszym elementem konstrukcji są soczewki 10×60°, które skupiają wiązkę światła w jednej płaszczyźnie i szerzej rozprowadzają ją w drugiej. Takie rozwiązanie umożliwia skuteczne podświetlanie powierzchni z określonego kierunku, szczególnie w systemach Edge Light.

Dodatkowym atutem jest hermetyczna obudowa IP67, zabezpieczająca moduł przed wnikaniem pyłu i skutkami krótkotrwałego zanurzenia w wodzie w warunkach określonych dla tej klasy ochrony. Dzięki temu produkt może być stosowany zarówno wewnątrz budynków, jak i w odpowiednio wykonanych instalacjach zewnętrznych.

Moduł ma długość 1006 mm, moc 28W, a jego konstrukcja umożliwia cięcie co 110 mm. W komplecie znajduje się przewód zasilający o długości 100 cm ze złączem DC 5,5/2,1 mm oraz dwa uchwyty montażowe.

OPTICON – produkt oparty na wieloletnim doświadczeniu w oświetleniu LED

Hermetyczny moduł LED OPTICON Edgelight 24V DC 28W powstał na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie oświetlenia LED.

Wiedza zdobywana podczas pracy z modułami LED, oświetleniem reklamowym, systemami podświetlania krawędziowego oraz specjalistycznymi instalacjami liniowymi pozwoliła opracować produkt łączący wydajne diody EPISTAR SMD3030, kierunkową optykę 10×60°, aluminiową konstrukcję oraz hermetyczność IP67.

Moduł został przygotowany z myślą o wymaganiach producentów reklam świetlnych, instalatorów, projektantów oświetlenia i użytkowników poszukujących trwałego rozwiązania do precyzyjnego oświetlania powierzchni.

Najważniejsze zalety modułu LED OPTICON Edgelight IP67

• Hermetyczna obudowa IP67 – ochrona przed pyłem i wodą.
• Specjalistyczne soczewki 10×60° – precyzyjne kierowanie światła.
• 18 diod LED EPISTAR SMD3030 – wydajne źródło światła.
• Strumień świetlny 2160 lm – intensywne oświetlenie.
• Barwa światła 6000K – zimna biel.
• Moc 28W – wysoka jasność przy kontrolowanym poborze energii.
• Zasilanie 24V DC – popularny standard profesjonalnych instalacji LED.
• Aluminiowa podstawa o grubości 9 mm – wspomaga odprowadzanie ciepła.
• Długość 1006 mm – do oświetlenia dużych powierzchni.
• Możliwość cięcia co 110 mm – dopasowanie długości do projektu.
• Przewód zasilający 100 cm – wygodne podłączenie.
• Złącze DC 5,5/2,1 mm – popularny standard połączenia.
• Dwa uchwyty montażowe w zestawie – szybki i stabilny montaż.
• Możliwość ściemniania PWM – regulacja jasności.
• Możliwość stosowania wewnątrz i na zewnątrz – przy prawidłowym wykonaniu instalacji.
• Deklarowana trwałość ≥70 000 godzin.
• Gwarancja 24 miesiące.

Hermetyczny moduł LED IP67 – ochrona przed pyłem i wodą

Moduł OPTICON wyposażono w hermetyczną obudowę o stopniu ochrony IP67.

Oznaczenie IP67 informuje o ochronie przed wnikaniem pyłu oraz przed skutkami krótkotrwałego zanurzenia w wodzie w określonych warunkach badania.

Dzięki takiej konstrukcji moduł może być stosowany w instalacjach narażonych na wilgoć, zabrudzenia oraz zmienne warunki otoczenia.

Gdzie przydaje się hermetyczność IP67?

• w zewnętrznych kasetonach reklamowych,
• w reklamach świetlnych montowanych na elewacjach,
• w oświetleniu witryn i konstrukcji reklamowych,
• w instalacjach przemysłowych,
• w oświetleniu pojazdów specjalnych,
• w instalacjach dekoracyjnych narażonych na wilgoć,
• w odpowiednio zabezpieczonych instalacjach technicznych.

Ważne: klasa IP67 dotyczy konstrukcji modułu. Złącze DC, przewody, miejsca połączeń i ewentualne punkty cięcia również wymagają odpowiedniego uszczelnienia, jeśli instalacja ma pracować w wilgotnym środowisku lub na zewnątrz.

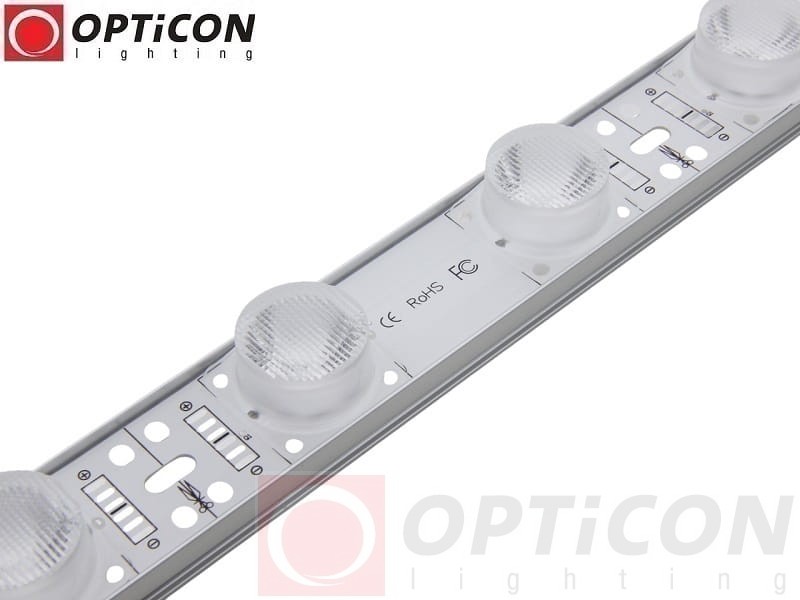

Soczewki 10×60° – największa zaleta technologii Edgelight

Najważniejszym elementem modułu są specjalistyczne soczewki optyczne o kącie świecenia 10×60°.

W przeciwieństwie do klasycznych modułów LED o szerokim, symetrycznym kącie świecenia, soczewki Edgelight tworzą wydłużoną, kierunkową wiązkę światła.

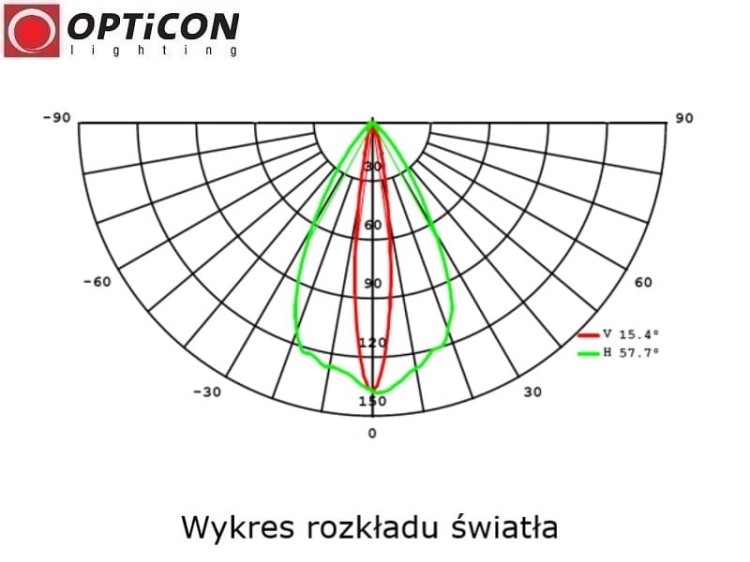

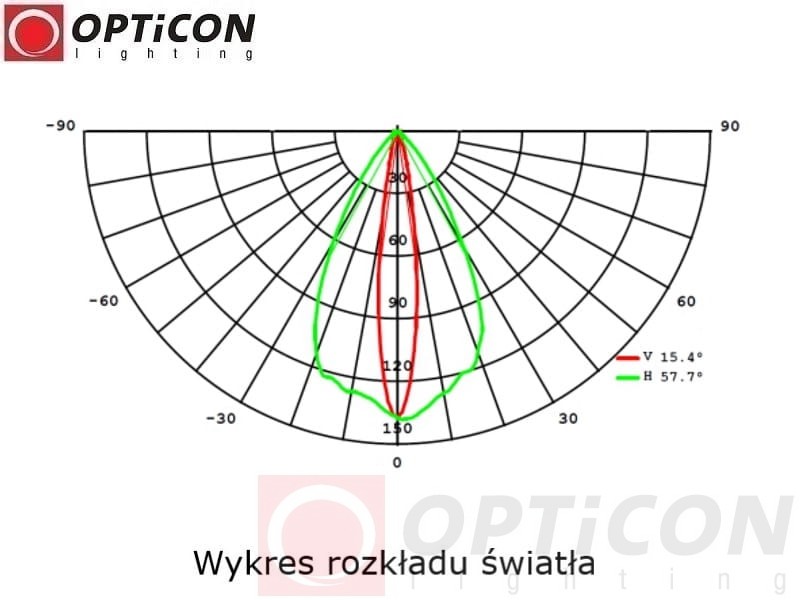

Jak działa optyka 10×60°?

• 10° – skupienie światła w jednej płaszczyźnie.
• 60° – szersze rozprowadzenie światła w drugiej płaszczyźnie.

Tak ukształtowana wiązka pozwala skierować większą część światła na wybraną powierzchnię, ograniczając niepotrzebne rozpraszanie w innych kierunkach.

Optyka ta jest szczególnie przydatna w kasetonach reklamowych Edge Light, oświetleniu ścian, podświetleniu wnęk oraz instalacjach architektonicznych.

Oświetlenie powierzchni oddalonych nawet o kilka metrów

Wąska wiązka światła pozwala wykorzystać moduł do oświetlania powierzchni znajdujących się w znacznej odległości od źródła światła.

W odpowiednich warunkach instalacyjnych moduł może być stosowany do kierunkowego oświetlania powierzchni oddalonych nawet o około 10 metrów. Uzyskiwana jasność i równomierność zależą jednak od odległości, ustawienia modułu, rodzaju powierzchni i rozmieszczenia źródeł światła.

Zimna biała barwa światła 6000K

Moduł emituje zimnobiałe światło o temperaturze barwowej 6000K.

Barwa 6000K zapewnia jasny, chłodny efekt wizualny, który dobrze sprawdza się w reklamach świetlnych, nowoczesnych ekspozycjach oraz oświetleniu technicznym.

Zalety światła 6000K

• nowoczesny wygląd oświetlanych powierzchni,
• wyraźny kontrast elementów reklamowych,
• dobra widoczność napisów i grafik,
• jasne oświetlenie techniczne,
• atrakcyjny efekt w nowoczesnych instalacjach LED.

6000K to popularna barwa zimna, stosowana między innymi w oświetleniu reklamowym, ekspozycyjnym i użytkowym.

18 diod EPISTAR SMD3030 – strumień świetlny 2160 lm

Moduł wyposażono w 18 diod LED EPISTAR SMD3030, które generują łączny strumień świetlny 2160 lumenów.

Przy poborze mocy 28W daje to nominalną skuteczność świetlną wynoszącą około 77 lm/W, obliczoną na podstawie podanych parametrów.

Każda dioda odpowiada za deklarowany strumień świetlny 120 lm.

Połączenie wydajnych diod z soczewkami 10×60° pozwala uzyskać mocne, kierunkowe światło przydatne w profesjonalnych zastosowaniach.

Kasetony reklamowe Edge Light – profesjonalne podświetlenie krawędziowe

Moduł LED OPTICON Edgelight IP67 24V 28W został zaprojektowany z myślą o podświetlaniu kasetonów reklamowych metodą krawędziową.

W instalacjach tego typu moduły montowane są wzdłuż krawędzi konstrukcji, a ich soczewki kierują światło w głąb kasetonu.

Dlaczego Edgelight sprawdza się w reklamie?

• umożliwia montaż oświetlenia wzdłuż krawędzi kasetonu,
• pozwala skierować światło na dużą powierzchnię,
• ułatwia projektowanie podświetlenia reklam o większych wymiarach,
• ogranicza rozsył światła poza wybrany kierunek,
• umożliwia zastosowanie w hermetycznych konstrukcjach reklamowych.

Moduł może być wykorzystywany w kasetonach o głębokości około 10–20 cm, jednak odpowiednia głębokość i rozmieszczenie modułów zależą od konstrukcji kasetonu, jego wymiarów oraz rodzaju materiału rozpraszającego światło.

Przed wykonaniem większej instalacji warto przeprowadzić próbę oświetleniową, aby dobrać rozstaw modułów i uniknąć widocznych różnic jasności.

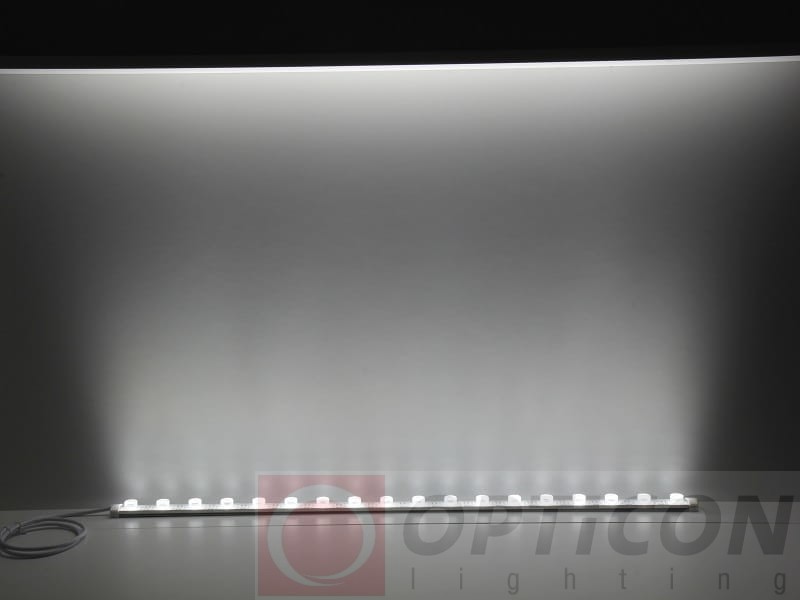

Oświetlenie ścian metodą Wall Washing

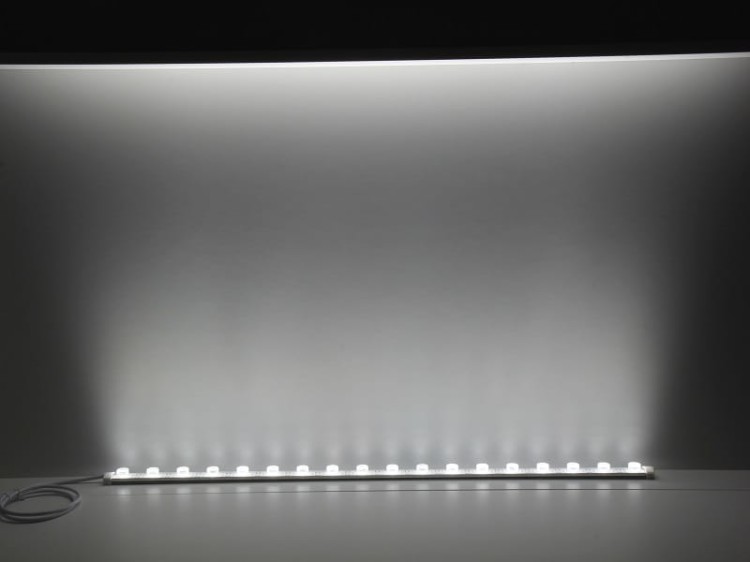

Specjalistyczne soczewki 10×60° umożliwiają zastosowanie modułu do kierunkowego oświetlenia ścian.

Po zamontowaniu modułu przy suficie lub wzdłuż wybranej krawędzi można skierować światło na powierzchnię ściany, tworząc charakterystyczny efekt świetlny.

Przykładowe zastosowania

• podświetlenie ścian dekoracyjnych,
• oświetlenie elewacji w odpowiednio przygotowanej instalacji,
• podkreślenie faktury cegły i kamienia,
• oświetlenie betonu architektonicznego,
• podświetlenie wnęk,
• oświetlenie ścian w lokalach usługowych,
• instalacje architektoniczne.

Odpowiedni dobór odległości modułu od powierzchni oraz kąta montażu pozwala dopasować charakter uzyskanej smugi świetlnej.

Oświetlenie przy suficie i za karniszem

Moduł Edgelight może być stosowany do podświetlania ścian i sufitów, szczególnie w zabudowach, w których źródło światła ma być ukryte.

Przykładowe miejsca montażu:

• za karniszami,
• w zabudowach sufitowych,
• w przestrzeniach nad sufitami podwieszanymi,
• w specjalnych profilach oświetleniowych,
• w zabudowach gipsowo-kartonowych,
• we wnękach architektonicznych.

Wąski rozsył światła w jednej osi pozwala skierować wiązkę wzdłuż ściany lub sufitu. Przed montażem należy uwzględnić wymiary modułu, chłodzenie oraz możliwość jego serwisowania.

Hermetyczne oświetlenie techniczne i przemysłowe

Dzięki konstrukcji IP67 moduł może być wykorzystywany w wybranych instalacjach technicznych i przemysłowych, w których ważna jest odporność na pył i wilgoć.

Przykładowe zastosowania

• oświetlenie stanowisk technicznych,
• podświetlenie urządzeń i maszyn,
• oświetlenie elementów konstrukcyjnych,
• podświetlenie tablic informacyjnych,
• oświetlenie wnętrz obudów i szaf technicznych,
• instalacje specjalistyczne 24V DC.

Moduł nie zastępuje certyfikowanego oświetlenia bezpieczeństwa ani opraw wymaganych przez przepisy dla określonych stanowisk pracy.

Oświetlenie pojazdów ciężarowych i specjalnych 24V

Moduł może być wykorzystywany w odpowiednio zaprojektowanych instalacjach oświetleniowych pojazdów ciężarowych, autobusów i pojazdów specjalnych.

Przykładowe zastosowania obejmują:

• oświetlenie przestrzeni ładunkowych,
• podświetlenie schowków,
• oświetlenie zabudów technicznych,
• oświetlenie przestrzeni serwisowych,
• podświetlenie elementów wyposażenia pojazdu.

Uwaga: moduł wymaga stabilizowanego napięcia 24V DC. Instalacja elektryczna pojazdu oznaczona jako 24V może pracować przy wyższym napięciu, dlatego przed podłączeniem należy zapewnić zgodność z wymaganiami modułu. Produkt nie jest automatycznie dopuszczony do stosowania jako zewnętrzne oświetlenie drogowe pojazdu.

Aluminiowa podstawa 9 mm – skuteczne odprowadzanie ciepła

Moduł posiada aluminiową podstawę o grubości 9 mm, która wspomaga odprowadzanie ciepła powstającego podczas pracy diod LED.

Odpowiednie chłodzenie ma duże znaczenie dla zachowania parametrów świetlnych i trwałości źródła światła.

Zalety aluminiowej konstrukcji

• odprowadzanie ciepła z diod LED,
• stabilność mechaniczna,
• sztywność długiego modułu liniowego,
• możliwość montażu w konstrukcjach reklamowych,
• łatwiejsze pozycjonowanie soczewek.

Możliwość cięcia co 110 mm – dopasowanie długości modułu

Moduł ma długość 1006 mm i został wyposażony w 18 diod LED EPISTAR SMD3030.

Producent przewidział możliwość skracania modułu w oznaczonych miejscach co 110 mm, czyli co dwie diody.

Każdą prawidłowo wydzieloną sekcję można zasilać niezależnie napięciem 24V DC.

Zalety możliwości cięcia

• dopasowanie długości do kasetonu reklamowego,
• wykorzystanie w niestandardowych konstrukcjach,
• tworzenie krótszych odcinków oświetleniowych,
• możliwość indywidualnego rozmieszczenia sekcji,
• elastyczne projektowanie instalacji LED.

Ważne: cięcie należy wykonywać wyłącznie w wyznaczonych miejscach i przy odłączonym zasilaniu.

Po przecięciu modułu jego fabryczna hermetyczność IP67 może zostać naruszona. Aby wykorzystać skrócone sekcje w warunkach wilgotnych lub na zewnątrz, należy odpowiednio zabezpieczyć miejsca cięcia i połączenia elektryczne.

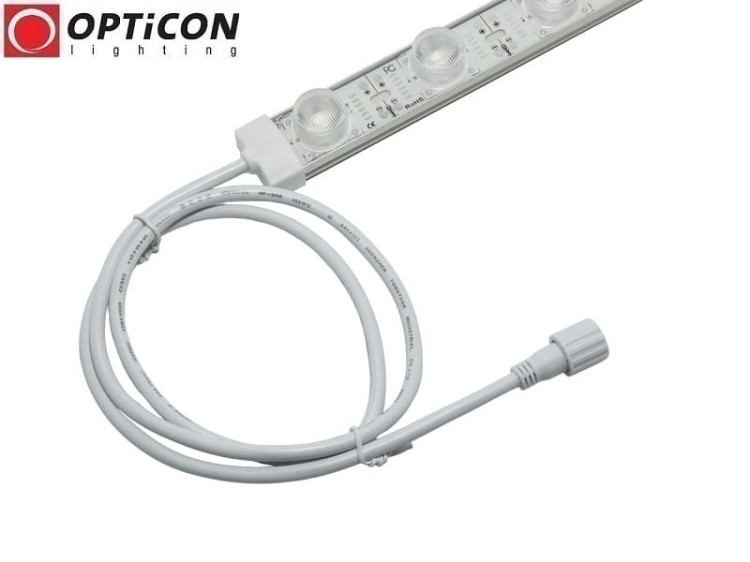

Przewód zasilający 100 cm i złącze DC 5,5/2,1 mm

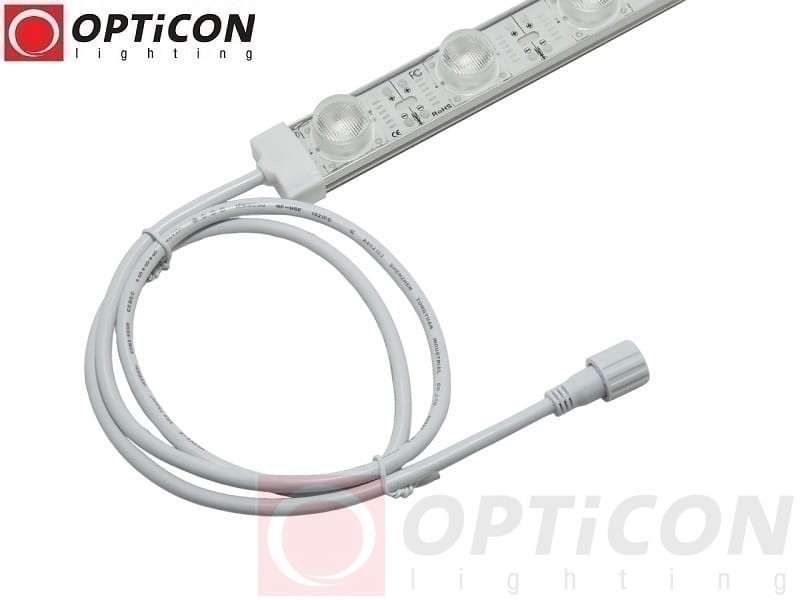

Moduł wyposażono w fabryczny przewód zasilający o długości 100 cm, zakończony standardowym złączem DC 5,5/2,1 mm.

Takie rozwiązanie ułatwia podłączenie modułu do odpowiedniego zasilacza LED 24V DC lub instalacji wyposażonej w kompatybilne złącze.

Zalety fabrycznego przewodu

• wygodne podłączenie modułu,
• ograniczenie konieczności lutowania,
• łatwiejsze prowadzenie przewodów,
• możliwość podłączenia do kompatybilnych urządzeń,
• szybszy montaż w konstrukcjach reklamowych.

W instalacjach zewnętrznych należy dodatkowo zadbać o odpowiednią ochronę złącza i połączeń przewodów przed wodą.

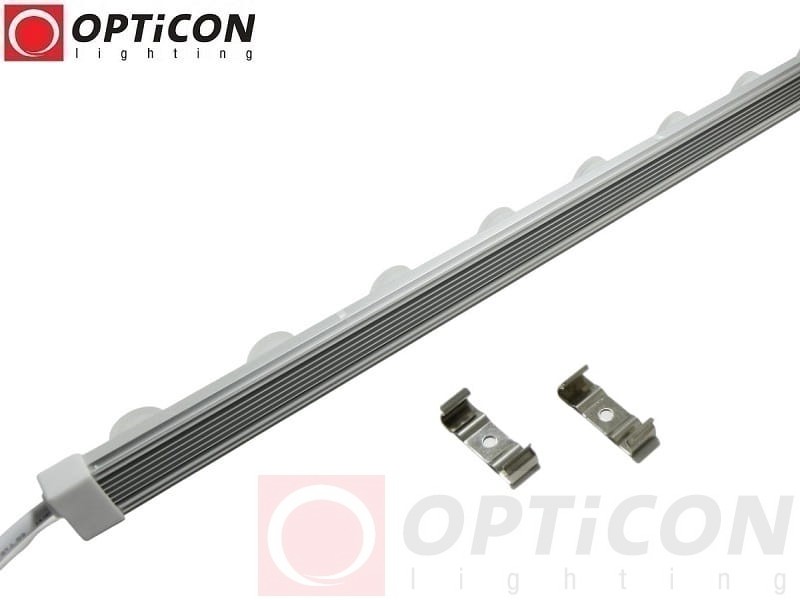

Łatwy montaż – dwa uchwyty w zestawie

W komplecie znajdują się dwa uchwyty montażowe, umożliwiające stabilne zamocowanie modułu.

Konstrukcja przewiduje również miejsca do mocowania mechanicznego, co ułatwia integrację z kasetonami reklamowymi, profilami i innymi elementami zabudowy.

Wskazówki montażowe

• zamontuj moduł na stabilnym podłożu,
• ustaw soczewki zgodnie z wymaganym kierunkiem świecenia,
• zapewnij odpowiednie chłodzenie,
• nie zasłaniaj powierzchni świecącej,
• zabezpiecz przewody przed uszkodzeniem mechanicznym,
• stosuj zasilacz o napięciu 24V DC,
• w instalacjach zewnętrznych zabezpiecz wszystkie połączenia elektryczne.

Regulacja jasności – współpraca ze sterownikami PWM 24V DC

Moduł współpracuje z odpowiednimi sterownikami PWM do jednokolorowego oświetlenia LED 24V DC.

Po zastosowaniu kompatybilnego kontrolera można regulować jasność świecenia i dopasować oświetlenie do potrzeb instalacji.

Zastosowanie ściemniania

• regulacja jasności kasetonów reklamowych,
• dostosowanie oświetlenia do warunków otoczenia,
• zmiana intensywności oświetlenia dekoracyjnego,
• sterowanie oświetleniem technicznym,
• tworzenie scen świetlnych.

Do regulacji jasności należy zastosować sterownik PWM kompatybilny z instalacją 24V DC oraz odpowiednio dobrany pod względem obciążenia.

Zobacz sterowniki LED MONO do regulacji jasności.

Jaki zasilacz LED 24V DC wybrać?

Moduł OPTICON Edgelight wymaga stabilizowanego napięcia 24V DC.

Jeden moduł pobiera moc 28W, dlatego zasilacz należy dobrać do łącznej liczby podłączonych modułów, uwzględniając odpowiedni zapas mocy.

Przykładowy dobór zasilacza

Podane wartości są orientacyjne. Przy większych instalacjach należy uwzględnić długość przewodów, spadki napięcia, warunki chłodzenia i obciążalność połączeń.

Ważne: modułu nie wolno podłączać bezpośrednio do sieci 230V AC.

Sprawdź zasilacze LED 24V DC dostępne w sklepie.

Gdzie stosuje się moduł LED OPTICON Edgelight IP67?

Reklama świetlna

• kasetony reklamowe Edge Light,
• litery przestrzenne,
• reklamy podświetlane,
• pylony reklamowe,
• tablice informacyjne,
• podświetlenie logotypów,
• zewnętrzne reklamy świetlne.

Oświetlenie architektoniczne

• oświetlenie ścian metodą Wall Washing,
• podświetlenie wnęk,
• oświetlenie sufitów,
• podświetlenie za karniszami,
• oświetlenie dekoracyjne elewacji,
• podkreślenie elementów architektonicznych.

Oświetlenie handlowe i ekspozycyjne

• witryny sklepowe,
• gabloty ekspozycyjne,
• podświetlenie półek,
• ekspozycje reklamowe,
• stoiska targowe,
• zabudowy meblowe.

Oświetlenie techniczne

• oświetlenie maszyn i urządzeń,
• podświetlenie konstrukcji przemysłowych,
• oświetlenie przestrzeni serwisowych,
• instalacje techniczne 24V DC,
• oświetlenie pojazdów specjalnych,
• indywidualne projekty oświetleniowe.

Dane techniczne – moduł LED OPTICON Edgelight IP67 24V 28W 6000K

Wymiary modułu LED OPTICON IP67 Edgelight

• Długość: 1006 mm.
• Szerokość: 27 mm.
• Wysokość: 19 mm.
• Aluminiowa podstawa: 9 mm.
• Długość przewodu zasilającego: 100 cm.

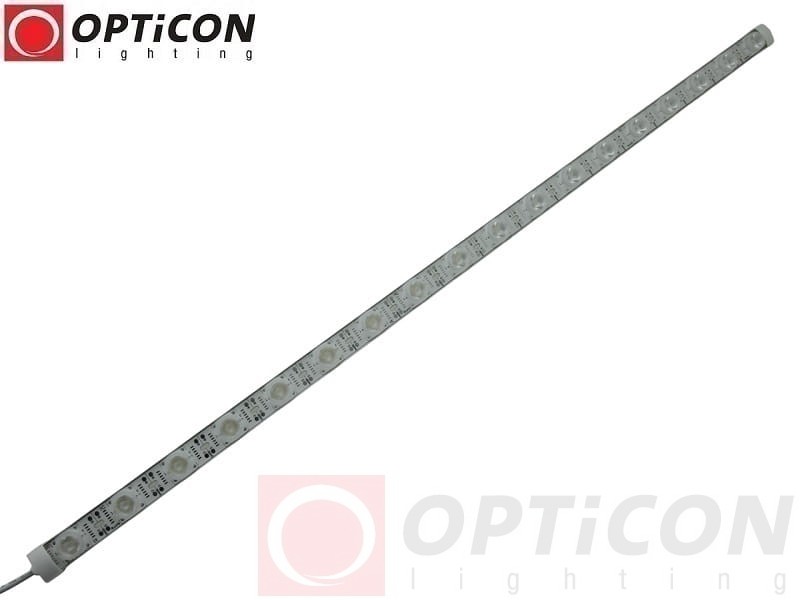

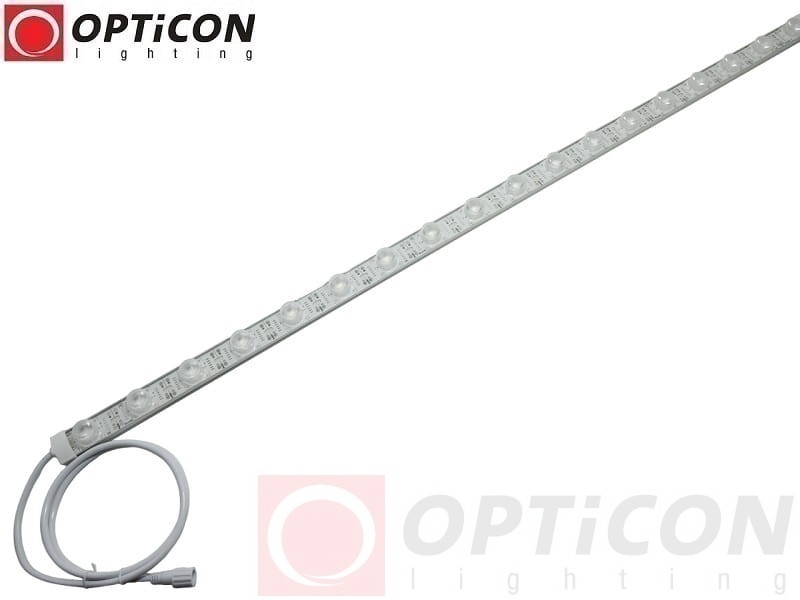

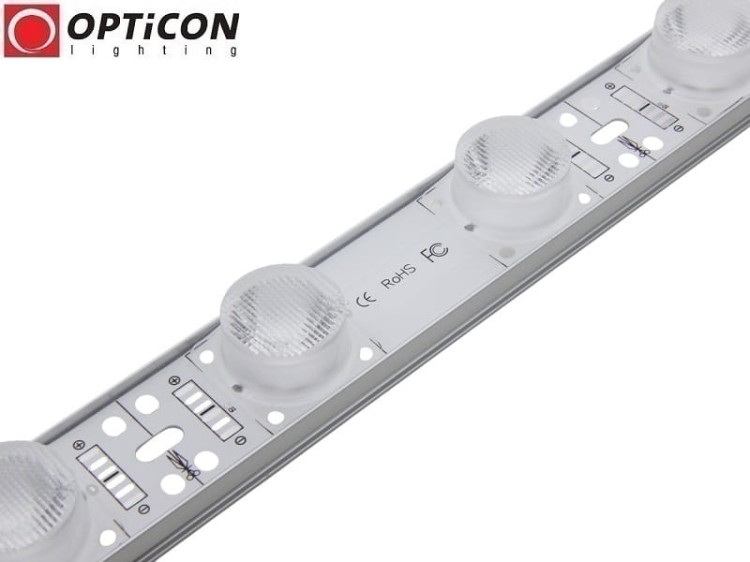

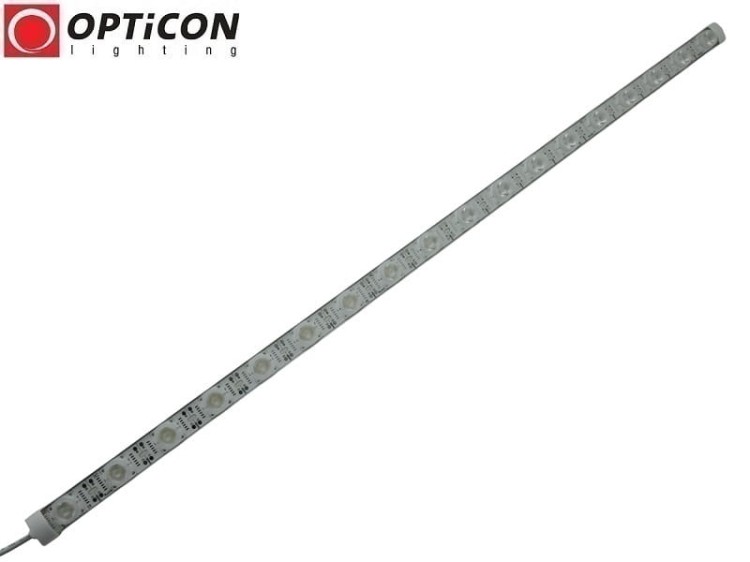

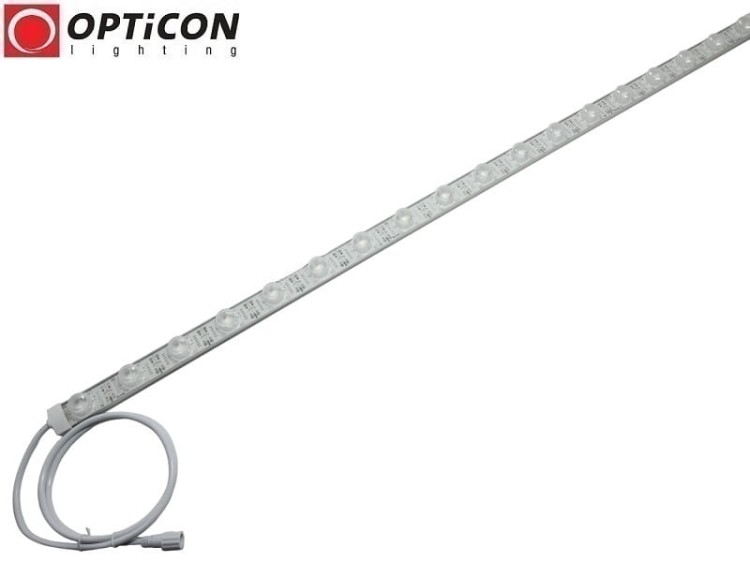

Zdjęcia modułu LED OPTICON 24V IP67 Edgelight 6000K

Najczęściej zadawane pytania – FAQ

Co oznacza Edgelight?

Edgelight oznacza oświetlenie krawędziowe. Moduły montowane są wzdłuż krawędzi podświetlanej powierzchni, a specjalistyczne soczewki kierują światło w wybranym kierunku.

Jaki kąt świecenia ma moduł?

Moduł wyposażono w soczewki 10×60°, które tworzą wydłużoną, kierunkową wiązkę światła.

Czy moduł można stosować na zewnątrz?

Tak. Moduł posiada stopień ochrony IP67. W instalacjach zewnętrznych należy jednak odpowiednio zabezpieczyć złącza, przewody i pozostałe elementy instalacji.

Czy moduł nadaje się do kasetonów reklamowych?

Tak. Został zaprojektowany do profesjonalnego podświetlania kasetonów metodą Edge Light.

Czy moduł można skracać?

Tak. Moduł można ciąć co 110 mm, wyłącznie w wyznaczonych miejscach. Po przecięciu należy zabezpieczyć miejsce cięcia, szczególnie w instalacjach wymagających hermetyczności.

Czy moduł ma regulację jasności?

Tak. Jasność można regulować za pomocą odpowiedniego sterownika PWM do jednokolorowych modułów LED 24V DC.

Jaki zasilacz wybrać?

Do jednego modułu o mocy 28W można zastosować stabilizowany zasilacz LED 24V DC o mocy 40W lub większej.

Czy można podłączyć moduł do 230V AC?

Nie. Moduł wymaga napięcia 24V DC i nie może być podłączany bezpośrednio do sieci 230V AC.

Czy moduł nadaje się do oświetlenia ścian?

Tak. Optyka 10×60° umożliwia kierunkowe oświetlenie ścian, sufitów i innych powierzchni.

Czy moduł można wykorzystać w samochodzie ciężarowym?

Tak, w odpowiednio przygotowanej instalacji zapewniającej stabilizowane napięcie 24V DC. Należy uwzględnić warunki elektryczne pojazdu i przeznaczenie oświetlenia.

Akcesoria do modułu LED OPTICON Edgelight 24V DC

Do prawidłowej pracy modułu potrzebny jest odpowiednio dobrany zasilacz LED 24V DC. Jeśli wymagana jest regulacja jasności, należy dodatkowo zastosować kompatybilny sterownik LED MONO PWM.

• Sterowniki LED MONO – do regulacji jasności jednokolorowych modułów LED.
• Zasilacze LED 24V DC – stabilizowane zasilanie do modułów LED.

Sterowniki LED MONO

Zasilacze LED 24V DC

Dlaczego warto wybrać moduł LED OPTICON Edgelight IP67 24V 28W 6000K?

Moduł LED OPTICON Edgelight 24V DC IP67 6000K 28W 1006 mm to rozwiązanie przeznaczone do profesjonalnych instalacji wymagających mocnego, kierunkowego światła oraz podwyższonej odporności na warunki otoczenia.

Połączenie 18 diod EPISTAR SMD3030, strumienia 2160 lm, soczewek 10×60°, hermetycznej obudowy IP67, aluminiowej podstawy i możliwości cięcia co 110 mm sprawia, że moduł jest odpowiednim wyborem do kasetonów reklamowych Edge Light, oświetlenia ścian, ekspozycji oraz specjalistycznych instalacji LED.

OPTICON – nowoczesne oświetlenie LED rozwijane na podstawie wieloletniego doświadczenia.
