Moduł LED OPTICON Edgelight 24V DC 28W 10000K IP67 1006 mm – EPISTAR SMD3030, soczewki 10×60°

Hermetyczny moduł LED Edgelight 24V 28W – profesjonalne oświetlenie kierunkowe 10000K

Moduł LED OPTICON Edgelight 24V DC IP67 10000K 28W to profesjonalny, hermetyczny moduł liniowy przeznaczony do podświetlania kasetonów reklamowych, reklam świetlnych, ścian, ekspozycji oraz instalacji technicznych i dekoracyjnych. Został wyposażony w 18 diod LED EPISTAR SMD3030, specjalistyczne soczewki o kącie świecenia 10×60° oraz aluminiową podstawę wspomagającą odprowadzanie ciepła.

Moduł emituje bardzo zimne białe światło o temperaturze barwowej 10000K, charakteryzujące się wyraźnie chłodnym, lekko niebieskawym odcieniem. Taka barwa doskonale sprawdza się w nowoczesnych reklamach świetlnych, ekspozycjach handlowych oraz instalacjach, w których wymagany jest efekt intensywnego, chłodnego oświetlenia.

Łączny strumień świetlny modułu wynosi 2160 lumenów, a moc znamionowa 28W. Zasilanie 24V DC umożliwia wykorzystanie produktu w profesjonalnych systemach oświetleniowych, reklamowych i specjalistycznych instalacjach niskonapięciowych.

Dużą zaletą produktu jest hermetyczna konstrukcja IP67, która zabezpiecza moduł przed pyłem oraz skutkami krótkotrwałego zanurzenia w wodzie w warunkach przewidzianych dla tej klasy ochrony. Dzięki temu może być stosowany zarówno wewnątrz budynków, jak i w odpowiednio wykonanych instalacjach zewnętrznych.

Moduł ma długość 1006 mm, można go skracać co 110 mm, a w komplecie znajdują się dwa uchwyty montażowe. Fabryczny przewód o długości 100 cm, zakończony złączem DC 5,5/2,1 mm, ułatwia podłączenie do odpowiedniego zasilacza 24V DC.

OPTICON – moduł LED opracowany na podstawie wieloletniego doświadczenia

Moduł LED OPTICON Edgelight 24V DC 28W 10000K IP67 powstał na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie oświetlenia LED.

Wiedza zdobywana podczas pracy z modułami LED, oświetleniem reklamowym, instalacjami technicznymi oraz systemami podświetlania krawędziowego pozwoliła opracować produkt łączący wydajne diody EPISTAR SMD3030, specjalistyczną optykę 10×60°, aluminiową konstrukcję i hermetyczność IP67.

Moduł został zaprojektowany z myślą o profesjonalnych instalatorach, producentach reklam świetlnych, projektantach oświetlenia oraz użytkownikach poszukujących trwałego źródła światła o precyzyjnie ukierunkowanej wiązce.

Najważniejsze zalety modułu LED OPTICON Edgelight IP67

• Technologia Edgelight – profesjonalne podświetlanie krawędziowe.
• Hermetyczna obudowa IP67 – ochrona przed pyłem i wodą.
• Soczewki optyczne 10×60° – precyzyjne ukierunkowanie światła.
• Barwa 10000K – bardzo zimne białe światło z niebieskawym odcieniem.
• 18 diod EPISTAR SMD3030 – wydajne źródło światła.
• Strumień świetlny 2160 lm – intensywne oświetlenie.
• Moc 28W – do profesjonalnych instalacji LED.
• Zasilanie 24V DC – popularny standard w oświetleniu reklamowym.
• Aluminiowa podstawa 9 mm – wspomaga odprowadzanie ciepła.
• Długość 1006 mm – do oświetlenia większych powierzchni.
• Możliwość cięcia co 110 mm – łatwe dopasowanie długości.
• Przewód zasilający 100 cm – wygodne podłączenie.
• Złącze DC 5,5/2,1 mm – popularny standard połączeń.
• Dwa uchwyty montażowe – w zestawie.
• Możliwość ściemniania PWM – regulacja intensywności światła.
• Temperatura pracy od -20°C do +45°C.
• Deklarowana trwałość ≥70 000 godzin.
• Gwarancja 24 miesiące.

Barwa światła 10000K – bardzo zimna biel z niebieskawym odcieniem

Moduł emituje światło o temperaturze barwowej 10000K, które wyróżnia się wyjątkowo chłodnym, lekko niebieskawym charakterem.

W porównaniu z popularnymi modułami LED 3000K, 4000K czy 6000K, wersja 10000K pozwala uzyskać znacznie chłodniejszy efekt wizualny.

Gdzie sprawdza się światło 10000K?

• nowoczesne reklamy świetlne,
• podświetlenie kasetonów reklamowych,
• ekspozycje o chłodnej kolorystyce,
• dekoracyjne oświetlenie wnętrz,
• instalacje architektoniczne,
• oświetlenie techniczne,
• specjalistyczne instalacje akwarystyczne,
• podświetlenie elementów dekoracyjnych.

Światło 10000K jest szczególnie interesujące wszędzie tam, gdzie projekt wymaga wyraźnie zimnej barwy. Należy jednak pamiętać, że może ono zmieniać wizualny odbiór kolorów oświetlanych powierzchni, dlatego przy reklamach wymagających wiernego odwzorowania barw warto wcześniej wykonać próbę.

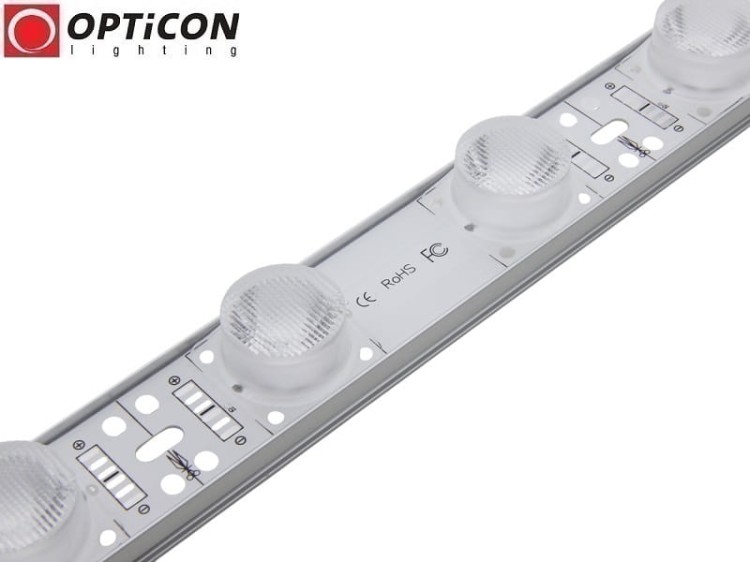

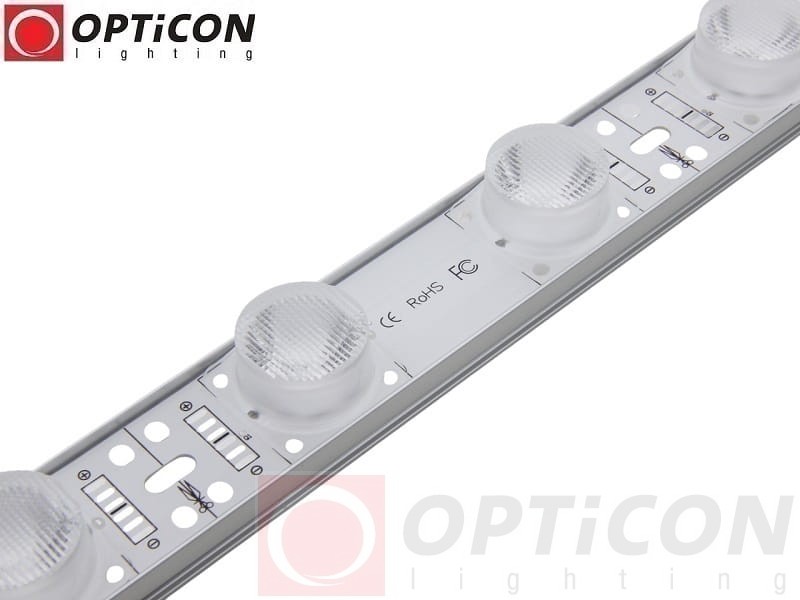

Soczewki 10×60° – profesjonalna optyka Edgelight

Jedną z najważniejszych cech modułu są specjalistyczne soczewki optyczne o kącie świecenia 10×60°.

W przeciwieństwie do klasycznych modułów LED, które rozpraszają światło szeroko we wszystkich kierunkach, optyka Edgelight tworzy wydłużoną, kierunkową wiązkę światła.

Jak działają soczewki 10×60°?

• 10° – wąski kąt świecenia w jednej płaszczyźnie.
• 60° – szersze rozprowadzenie światła w drugiej płaszczyźnie.

Dzięki takiemu rozwiązaniu większa część światła kierowana jest na wybraną powierzchnię, zamiast rozpraszać się w niepotrzebnych kierunkach.

Optyka 10×60° znajduje zastosowanie przede wszystkim w kasetonach reklamowych Edge Light, oświetleniu ścian, podświetlaniu wnęk, oświetleniu ekspozycji i instalacjach architektonicznych.

Oświetlenie powierzchni z większej odległości

Skupiona wiązka światła umożliwia wykorzystanie modułu do kierunkowego oświetlania powierzchni oddalonych nawet o kilka metrów.

W odpowiednich warunkach projektowych moduł może być stosowany do oświetlania powierzchni oddalonych nawet o około 10 metrów. Uzyskana jasność zależy jednak od odległości, ustawienia modułu, rodzaju powierzchni i liczby zastosowanych źródeł światła.

Hermetyczna obudowa IP67 – do instalacji wewnętrznych i zewnętrznych

Moduł posiada stopień ochrony IP67, który oznacza ochronę przed wnikaniem pyłu oraz przed skutkami krótkotrwałego zanurzenia w wodzie w określonych warunkach badania.

Hermetyczna konstrukcja zwiększa możliwości zastosowania modułu w instalacjach narażonych na wilgoć, zabrudzenia i trudniejsze warunki otoczenia.

Przykładowe zastosowania modułu IP67

• zewnętrzne kasetony reklamowe,
• reklamy świetlne na elewacjach,
• podświetlenie tablic informacyjnych,
• instalacje przemysłowe,
• oświetlenie pojazdów specjalnych,
• instalacje dekoracyjne narażone na wilgoć,
• oświetlenie techniczne w odpowiednio zabezpieczonych obudowach.

Ważne: stopień ochrony IP67 dotyczy fabrycznej konstrukcji modułu. Złącze DC, połączenia przewodów i miejsca cięcia wymagają osobnego zabezpieczenia przed wodą. Produkt nie jest przeznaczony do stałego zanurzenia.

18 diod EPISTAR SMD3030 – 2160 lumenów światła

Moduł wyposażono w 18 diod LED EPISTAR SMD3030, które generują łączny strumień świetlny 2160 lm.

Każda dioda odpowiada za deklarowany strumień świetlny 120 lm.

Przy mocy znamionowej 28W moduł zapewnia nominalną skuteczność świetlną około 77 lm/W, obliczoną na podstawie podanych parametrów.

Połączenie wydajnych diod EPISTAR z optyką 10×60° pozwala uzyskać intensywną, kierunkową wiązkę światła odpowiednią do zastosowań profesjonalnych.

Kasetony reklamowe Edge Light – podświetlenie krawędziowe

Moduł LED OPTICON Edgelight 24V DC 28W 10000K IP67 został zaprojektowany przede wszystkim do podświetlania kasetonów reklamowych metodą krawędziową.

W systemach Edge Light moduły montowane są wzdłuż krawędzi konstrukcji, a soczewki kierują światło w głąb podświetlanej powierzchni.

Dlaczego warto stosować moduły Edgelight?

• umożliwiają montaż oświetlenia wzdłuż krawędzi kasetonu,
• kierują światło w wybranym kierunku,
• sprawdzają się w reklamach o większych wymiarach,
• pozwalają projektować instalacje z ograniczoną liczbą rzędów modułów,
• ułatwiają budowę specjalistycznych systemów podświetlania.

Moduł może być wykorzystywany w kasetonach o głębokości około 10–20 cm. Ostateczny dobór głębokości, rozstawu modułów i sposobu montażu zależy od wymiarów kasetonu, rodzaju materiału rozpraszającego światło oraz oczekiwanej równomierności podświetlenia.

Przy większych konstrukcjach reklamowych zaleca się wykonanie próby oświetleniowej przed ostatecznym montażem.

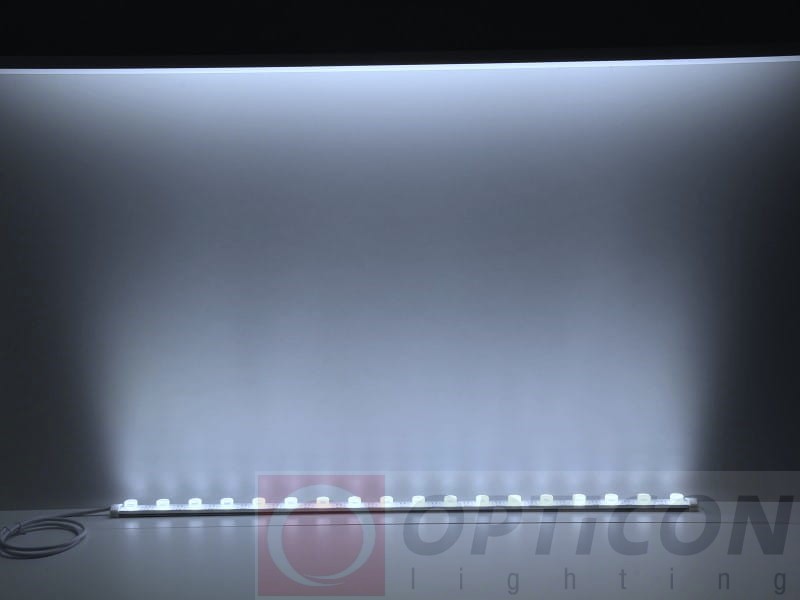

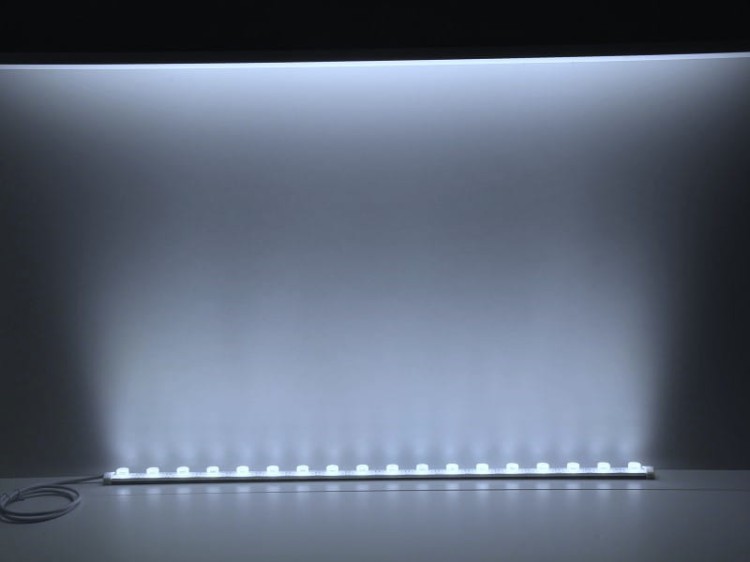

Oświetlenie ścian metodą Wall Washing

Dzięki soczewkom 10×60° moduł może być stosowany do kierunkowego oświetlania ścian i powierzchni architektonicznych.

Po zamontowaniu modułu przy suficie, podłodze lub wzdłuż wybranej krawędzi można skierować wiązkę światła na ścianę, tworząc dekoracyjny efekt oświetleniowy.

Przykładowe zastosowania

• podświetlenie ścian dekoracyjnych,
• oświetlenie cegły i kamienia,
• podkreślenie faktury betonu architektonicznego,
• podświetlenie wnęk,
• oświetlenie elewacji,
• instalacje dekoracyjne w lokalach usługowych,
• oświetlenie ekspozycji architektonicznych.

Barwa 10000K pozwala uzyskać bardzo chłodny efekt wizualny, szczególnie atrakcyjny w nowoczesnych aranżacjach.

Podświetlenie przy suficie, za karniszem i w zabudowie

Moduł Edgelight można wykorzystywać w specjalistycznych instalacjach do podświetlania ścian i sufitów.

Przykładowe miejsca montażu:

• za karniszami,
• w zabudowach sufitowych,
• w profilach oświetleniowych,
• w zabudowach gipsowo-kartonowych,
• w dekoracyjnych wnękach,
• w konstrukcjach ekspozycyjnych.

Wąski kąt świecenia w jednej płaszczyźnie umożliwia kierowanie światła wzdłuż powierzchni, co odróżnia moduł od klasycznych taśm LED o szerokim kącie rozsyłu.

Oświetlenie akwarystyczne – zastosowania specjalistyczne

Barwa 10000K jest wykorzystywana również w wybranych systemach oświetlenia akwarystycznego, szczególnie tam, gdzie pożądane jest bardzo chłodne, lekko niebieskawe światło.

Moduł Edgelight może być stosowany jako element odpowiednio zaprojektowanego systemu oświetlenia akwarium.

Dlaczego soczewki 10×60° mogą być przydatne?

• umożliwiają kierowanie światła na wybrany obszar,
• ograniczają rozsył światła poza akwarium,
• pozwalają wykorzystać oświetlenie kierunkowe,
• umożliwiają tworzenie indywidualnych układów świetlnych.

Ważne: moduł nie jest przeznaczony do ciągłego zanurzenia. Przy zastosowaniu w pobliżu akwarium należy odpowiednio zabezpieczyć złącza i przewody, zapewnić bezpieczne zasilanie oraz dobrać parametry oświetlenia do wymagań organizmów wodnych.

Oświetlenie pojazdów ciężarowych i specjalnych 24V

Moduł może być stosowany w odpowiednio zaprojektowanych instalacjach oświetleniowych pojazdów ciężarowych, autobusów i pojazdów specjalnych.

Przykładowe zastosowania

• oświetlenie przestrzeni ładunkowych,
• podświetlenie schowków,
• oświetlenie zabudów technicznych,
• oświetlenie przestrzeni serwisowych,
• podświetlenie elementów wyposażenia.

Uwaga: moduł wymaga stabilizowanego napięcia 24V DC. Napięcie w instalacji pojazdu może być wyższe od wartości nominalnej, dlatego należy zastosować odpowiednie zabezpieczenia lub stabilizację. Produkt nie jest automatycznie dopuszczony do stosowania jako zewnętrzne oświetlenie drogowe.

Aluminiowa podstawa 9 mm – chłodzenie i trwałość

Moduł wyposażono w aluminiową podstawę o grubości 9 mm, która wspomaga odprowadzanie ciepła z diod LED.

Odpowiednie chłodzenie ma istotne znaczenie dla zachowania stabilności pracy i ograniczania spadku strumienia świetlnego podczas eksploatacji.

Zalety aluminiowej konstrukcji

• wspomaganie odprowadzania ciepła,
• sztywność modułu,
• stabilne rozmieszczenie soczewek,
• możliwość montażu w konstrukcjach reklamowych,
• odporność mechaniczna odpowiednia do typowych zastosowań montażowych.

Możliwość cięcia co 110 mm – dopasowanie długości modułu

Moduł ma długość 1006 mm i wyposażony jest w 18 diod LED.

Na całej długości przewidziano możliwość cięcia w oznaczonych miejscach co 110 mm, czyli co dwie diody.

Każda prawidłowo wydzielona sekcja może być zasilana niezależnie napięciem 24V DC.

Zalety skracania modułu

• dopasowanie do wymiarów kasetonu,
• możliwość tworzenia krótszych odcinków oświetleniowych,
• wykorzystanie w niestandardowych konstrukcjach,
• łatwiejsze rozmieszczenie źródeł światła,
• większa elastyczność podczas projektowania instalacji.

Ważne: cięcie należy wykonywać wyłącznie w wyznaczonych miejscach i po odłączeniu zasilania.

Po przecięciu modułu jego fabryczna hermetyczność IP67 może zostać naruszona. W instalacjach zewnętrznych i wilgotnych miejsca cięcia wymagają odpowiedniego uszczelnienia.

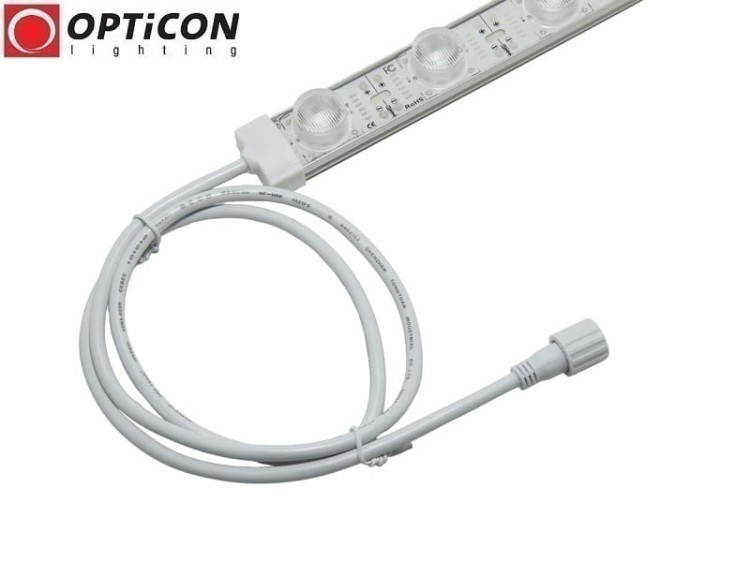

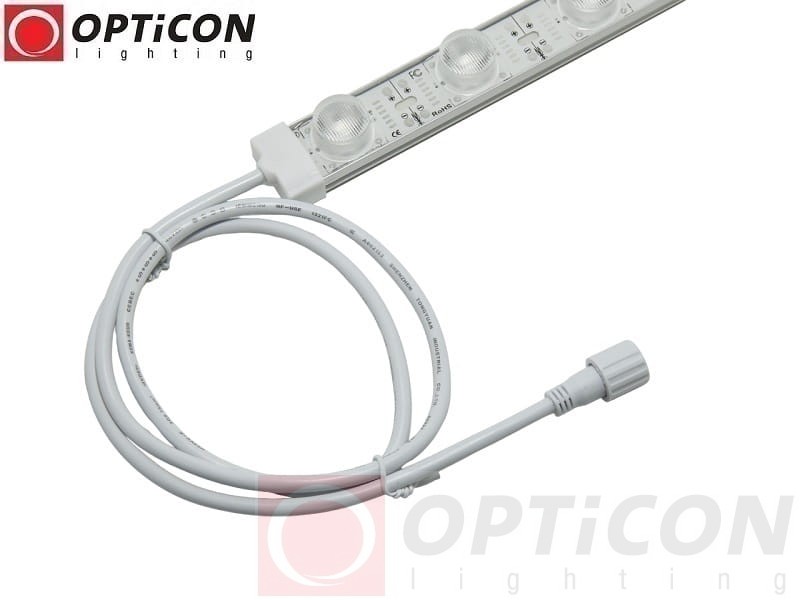

Przewód 100 cm ze złączem DC 5,5/2,1 mm

Moduł wyposażono w fabryczny przewód zasilający o długości 100 cm, zakończony złączem DC 5,5/2,1 mm.

Rozwiązanie to ułatwia podłączenie do odpowiedniego zasilacza LED 24V DC lub kompatybilnego przewodu zasilającego.

Zalety fabrycznego przewodu

• wygodne podłączenie modułu,
• ograniczenie konieczności lutowania,
• łatwiejsze prowadzenie instalacji,
• możliwość stosowania kompatybilnych akcesoriów,
• szybszy montaż.

W przypadku instalacji zewnętrznych należy dodatkowo zabezpieczyć złącze DC przed dostępem wody.

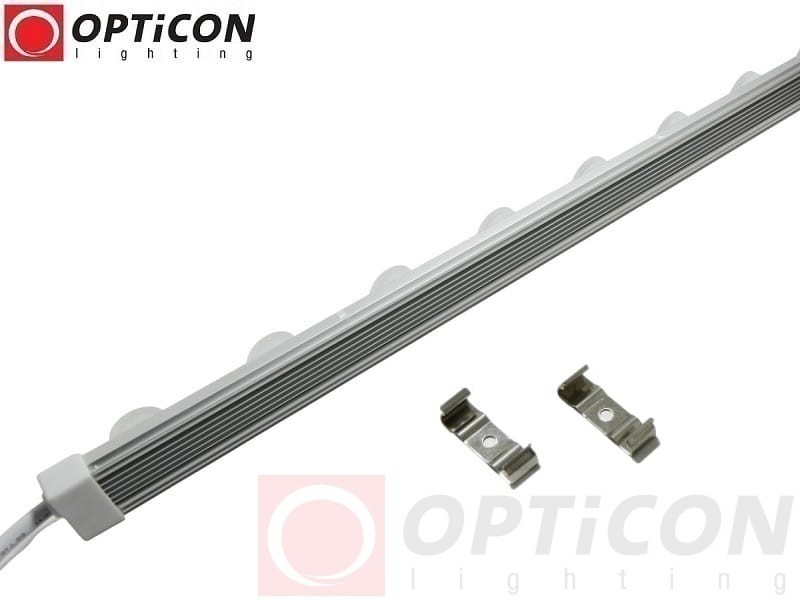

Prosty montaż – dwa uchwyty w komplecie

W zestawie znajdują się dwa uchwyty montażowe, które umożliwiają stabilne zamocowanie modułu do odpowiedniej konstrukcji.

Moduł może być montowany w kasetonach reklamowych, profilach, obudowach technicznych oraz innych konstrukcjach przystosowanych do oświetlenia LED.

Wskazówki montażowe

• zamocuj moduł na stabilnym podłożu,
• ustaw soczewki zgodnie z kierunkiem oświetlanej powierzchni,
• zapewnij odpowiednie warunki chłodzenia,
• zabezpiecz przewody przed uszkodzeniem,
• stosuj zasilacz 24V DC o odpowiedniej mocy,
• zabezpiecz połączenia elektryczne przed wilgocią,
• nie zasłaniaj powierzchni świecącej.

Regulacja jasności – sterowniki PWM 24V DC

Moduł współpracuje z odpowiednimi sterownikami PWM do jednokolorowego oświetlenia LED 24V DC.

Po zastosowaniu kompatybilnego sterownika można regulować intensywność światła, dostosowując oświetlenie do potrzeb instalacji.

Gdzie przydaje się regulacja jasności?

• w kasetonach reklamowych,
• w ekspozycjach handlowych,
• w instalacjach dekoracyjnych,
• w oświetleniu technicznym,
• w systemach oświetlenia architektonicznego.

Zobacz sterowniki LED MONO do regulacji jasności.

Jaki zasilacz LED 24V DC wybrać?

Moduł wymaga stabilizowanego napięcia 24V DC.

Jeden moduł pobiera moc znamionową 28W. Przy doborze zasilacza należy uwzględnić liczbę modułów i odpowiedni zapas mocy.

Przykładowy dobór zasilacza

Podane wartości są orientacyjne. W rozbudowanych instalacjach należy uwzględnić długość przewodów, spadki napięcia, warunki pracy zasilacza oraz dopuszczalną obciążalność połączeń.

Uwaga: modułu nie wolno podłączać bezpośrednio do sieci 230V AC.

Sprawdź zasilacze LED 24V DC dostępne w sklepie.

Gdzie stosuje się moduł LED OPTICON Edgelight 10000K IP67?

Reklama świetlna

• kasetony reklamowe Edge Light,
• litery przestrzenne LED,
• reklamy świetlne,
• pylony reklamowe,
• tablice informacyjne,
• podświetlenie logotypów,
• zewnętrzne instalacje reklamowe.

Oświetlenie architektoniczne

• podświetlenie ścian,
• oświetlenie elewacji,
• podświetlenie wnęk,
• oświetlenie sufitów,
• oświetlenie za karniszami,
• instalacje dekoracyjne,
• podświetlenie elementów konstrukcyjnych.

Oświetlenie ekspozycyjne

• witryny sklepowe,
• gabloty ekspozycyjne,
• stoiska targowe,
• podświetlenie półek,
• nowoczesne ekspozycje reklamowe,
• dekoracyjne oświetlenie mebli.

Oświetlenie techniczne i specjalistyczne

• oświetlenie maszyn i urządzeń,
• instalacje przemysłowe,
• podświetlenie konstrukcji technicznych,
• oświetlenie pojazdów specjalnych,
• instalacje 24V DC,
• odpowiednio zabezpieczone instalacje akwarystyczne.

Dane techniczne – moduł LED OPTICON Edgelight 24V 28W 10000K IP67

Wymiary modułu LED OPTICON IP67

• Długość: 1006 mm.
• Szerokość: 27 mm.
• Wysokość: 19 mm.
• Aluminiowa podstawa: 9 mm.
• Długość przewodu zasilającego: 100 cm.

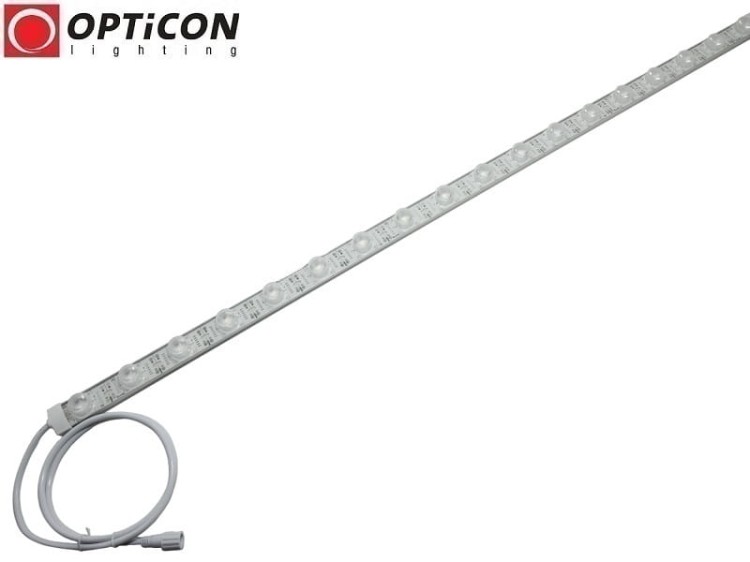

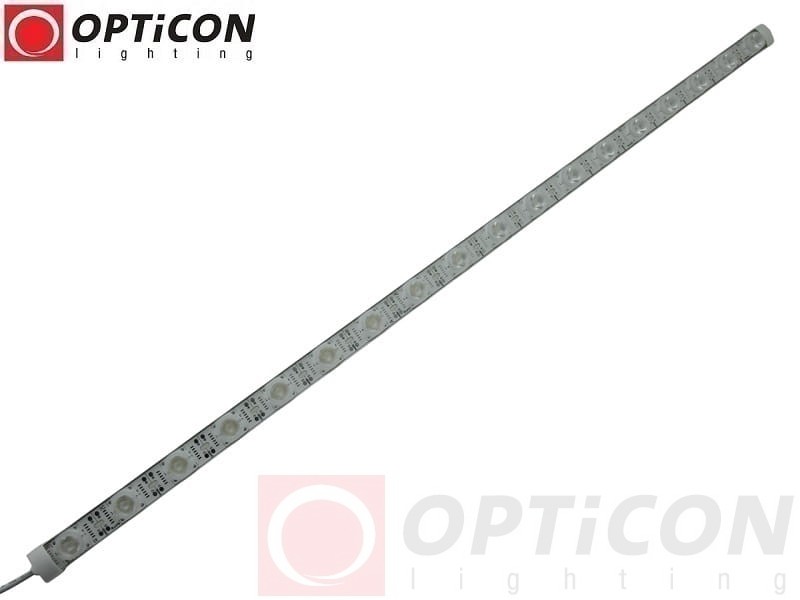

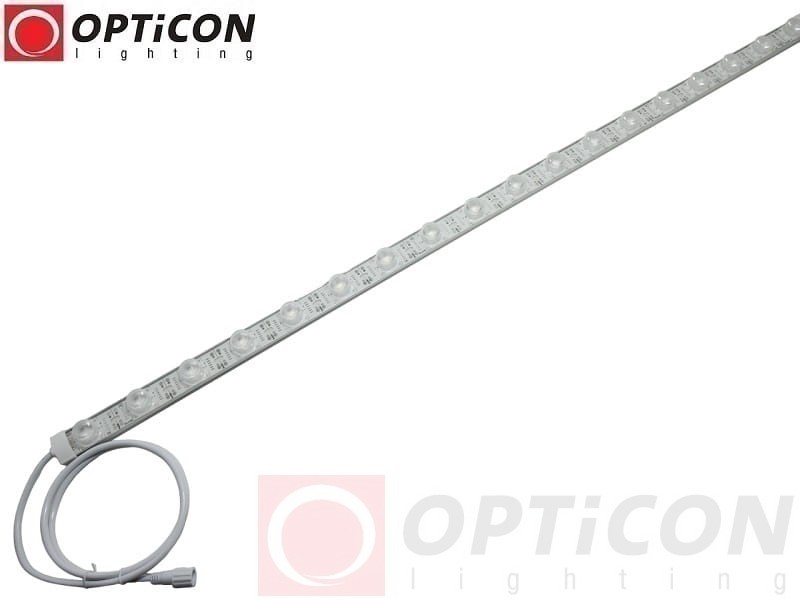

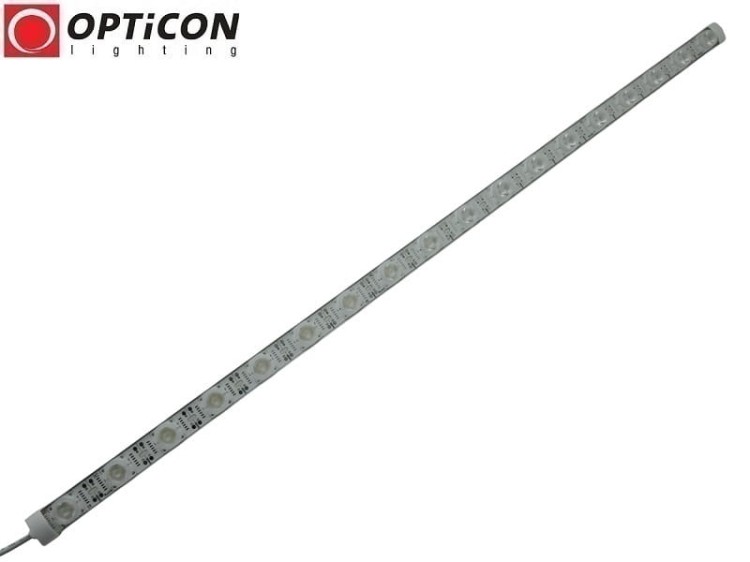

Zdjęcia modułu LED OPTICON Edgelight 24V IP67 10000K

Najczęściej zadawane pytania – FAQ

Co oznacza Edgelight?

Edgelight oznacza oświetlenie krawędziowe. Moduły montuje się wzdłuż krawędzi podświetlanej powierzchni, a soczewki kierują światło w głąb konstrukcji.

Jaki kąt świecenia ma moduł?

Moduł wyposażono w soczewki 10×60°, które tworzą wydłużoną, kierunkową wiązkę światła.

Jaką barwę światła daje 10000K?

10000K to bardzo zimna biel o lekko niebieskawym odcieniu. Jest chłodniejsza od popularnych barw 4000K i 6000K.

Czy moduł można stosować na zewnątrz?

Tak. Moduł posiada stopień ochrony IP67. W instalacjach zewnętrznych należy odpowiednio zabezpieczyć połączenia przewodów i złącze zasilające.

Czy moduł nadaje się do kasetonów reklamowych?

Tak. Został zaprojektowany do podświetlania kasetonów reklamowych metodą Edge Light.

Czy moduł można skracać?

Tak. Moduł można ciąć co 110 mm, wyłącznie w wyznaczonych miejscach. Po przecięciu należy odpowiednio zabezpieczyć miejsce cięcia.

Czy można regulować jasność?

Tak. Do regulacji jasności można zastosować kompatybilny sterownik PWM do jednokolorowych modułów LED 24V DC.

Jaki zasilacz zastosować?

Do jednego modułu o mocy 28W można zastosować stabilizowany zasilacz LED 24V DC o mocy 40W lub większej.

Czy moduł można podłączyć do 230V AC?

Nie. Moduł wymaga napięcia 24V DC. Nie wolno podłączać go bezpośrednio do sieci 230V AC.

Czy moduł można wykorzystać do oświetlenia akwarium?

Można go zastosować w odpowiednio zaprojektowanej instalacji nad akwarium, ale nie do ciągłego zanurzenia. Należy zabezpieczyć połączenia elektryczne i dobrać barwę oraz natężenie światła do potrzeb organizmów wodnych.

Akcesoria do modułu LED OPTICON Edgelight 24V DC

Do prawidłowej pracy modułu niezbędny jest odpowiedni zasilacz LED 24V DC. Jeśli wymagana jest regulacja jasności, należy dodatkowo zastosować kompatybilny sterownik PWM MONO.

• Sterowniki LED MONO – regulacja jasności jednokolorowych modułów LED.
• Zasilacze LED 24V DC – stabilizowane zasilanie modułów LED.

Sterowniki LED MONO

Zasilacze LED 24V DC

Dlaczego warto wybrać moduł LED OPTICON Edgelight 24V IP67 10000K?

Moduł LED OPTICON Edgelight 24V DC 28W 10000K IP67 1006 mm to rozwiązanie przeznaczone do profesjonalnych instalacji, w których liczą się kierunkowe światło, wysoka jasność oraz odporność na wilgoć i pył.

Połączenie 18 diod EPISTAR SMD3030, strumienia 2160 lm, soczewek 10×60°, hermetycznej konstrukcji IP67, aluminiowej podstawy oraz możliwości cięcia co 110 mm sprawia, że moduł dobrze sprawdza się w kasetonach reklamowych Edge Light, oświetleniu ścian, ekspozycjach i specjalistycznych instalacjach LED.

OPTICON – profesjonalne oświetlenie LED oparte na wieloletnim doświadczeniu.
