Moduł LED OPTICON Edgelight 24V DC 28W 10000K 990 mm – EPISTAR SMD3030, soczewki 10×60°

Profesjonalny moduł LED Edgelight 24V – bardzo zimna biała barwa 10000K

Moduł LED OPTICON Edgelight 24V DC 28W 10000K 990 mm to profesjonalny liniowy moduł oświetleniowy wyposażony w 18 diod LED EPISTAR SMD3030 oraz specjalistyczne soczewki optyczne 10×60°. Produkt przeznaczony jest do instalacji wymagających intensywnego, precyzyjnie ukierunkowanego światła oraz możliwości oświetlania dużych powierzchni.

Moduł emituje bardzo zimne białe światło o temperaturze barwowej 10000K, charakteryzujące się wyraźnie chłodnym, lekko niebieskawym odcieniem. Dzięki temu doskonale sprawdza się w nowoczesnych reklamach świetlnych, ekspozycjach, oświetleniu dekoracyjnym oraz instalacjach technicznych, w których pożądany jest efekt bardzo chłodnego światła.

Zastosowanie 18 diod EPISTAR SMD3030 pozwala uzyskać strumień świetlny 2160 lumenów przy mocy znamionowej 28W. Specjalistyczna optyka 10×60° skupia światło w jednej płaszczyźnie, a w drugiej rozprowadza je szerzej, tworząc charakterystyczną, wydłużoną wiązkę świetlną.

Sztywny profil aluminiowy o grubości 1,5 mm wspomaga odprowadzanie ciepła. Moduł można skracać co 110 mm, a dwa fabryczne złącza DC 5,5/2,1 mm ułatwiają wykonanie instalacji.

OPTICON – produkt oparty na wieloletnim doświadczeniu w oświetleniu LED

Moduł LED OPTICON Edgelight 24V DC 28W 10000K powstał na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie oświetlenia LED.

Wieloletnia praktyka w zakresie modułów LED, oświetlenia reklamowego, systemów liniowych oraz specjalistycznych rozwiązań optycznych pozwoliła opracować produkt odpowiadający potrzebom profesjonalnych instalatorów, producentów reklam świetlnych, projektantów oświetlenia oraz użytkowników wykonujących indywidualne instalacje.

Połączenie markowych diod EPISTAR, soczewek 10×60°, aluminiowej konstrukcji oraz zasilania 24V DC tworzy funkcjonalne rozwiązanie do zastosowań reklamowych, architektonicznych i technicznych.

Najważniejsze zalety modułu LED OPTICON Edgelight 10000K

• Profesjonalny moduł Edge Light – do podświetlenia krawędziowego i kierunkowego.
• Soczewki optyczne 10×60° – precyzyjne ukierunkowanie światła.
• 18 diod EPISTAR SMD3030 – wydajne źródła światła LED.
• Bardzo zimna barwa 10000K – chłodne światło z lekko niebieskawym odcieniem.
• Strumień świetlny 2160 lm – intensywne oświetlenie.
• Moc znamionowa 28W – do profesjonalnych instalacji.
• Zasilanie 24V DC – standardowe napięcie dla wielu systemów LED.
• Długość 990 mm – wygodne oświetlanie długich powierzchni.
• Aluminiowy profil 1,5 mm – sztywna konstrukcja i odprowadzanie ciepła.
• Możliwość cięcia co 110 mm – dopasowanie długości.
• 9 niezależnych sekcji – po 2 diody LED.
• Dwa fabryczne złącza DC 5,5/2,1 mm – wygodne podłączenie.
• Taśma montażowa 3M – szybki montaż.
• Otwory montażowe – możliwość przykręcenia modułu.
• Regulacja jasności PWM – współpraca ze sterownikami LED MONO 24V DC.
• Deklarowana trwałość ≥70 000 godzin.
• Gwarancja 24 miesiące.

Soczewki 10×60° – najważniejsza zaleta modułu Edgelight

Najważniejszym elementem modułu OPTICON Edgelight są specjalistyczne soczewki o kącie świecenia 10×60°.

W odróżnieniu od tradycyjnych modułów LED o szerokim kącie świecenia, soczewki Edgelight pozwalają skierować światło na konkretną powierzchnię i ograniczyć jego niepotrzebne rozpraszanie.

Jak działają soczewki 10×60°?

• 10° – wąska wiązka światła w jednej płaszczyźnie.
• 60° – szerszy rozsył światła w drugiej płaszczyźnie.

Takie połączenie tworzy wydłużoną smugę światła, którą można skierować wzdłuż ściany, sufitu, kasetonu reklamowego lub innej powierzchni.

Optyka 10×60° pozwala efektywnie wykorzystywać strumień świetlny podczas oświetlania powierzchni z większej odległości. W odpowiednich warunkach moduł może być wykorzystywany do oświetlania obiektów oddalonych nawet o około 10 metrów, jednak uzyskiwana jasność zależy od geometrii instalacji, odległości i rodzaju powierzchni.

Najważniejsze korzyści z optyki 10×60°

• precyzyjne kierowanie światła,
• ograniczenie strat wynikających z szerokiego rozpraszania,
• możliwość oświetlania dużych powierzchni,
• podświetlanie krawędziowe Edge Light,
• tworzenie efektu Wall Washing,
• zastosowanie w specjalistycznych lampach liniowych,
• możliwość budowy lamp kontrolnych i smugowych.

Bardzo zimna barwa światła 10000K – efekt chłodnej bieli

Moduł emituje światło o temperaturze barwowej 10000K, czyli bardzo zimną biel o wyraźnie chłodnym, lekko niebieskawym odcieniu.

Barwa 10000K jest szczególnie przydatna w instalacjach, w których światło ma nie tylko oświetlać powierzchnię, ale również tworzyć określony efekt wizualny.

Gdzie sprawdza się światło 10000K?

• nowoczesne reklamy świetlne,
• kasetony reklamowe o chłodnej kolorystyce,
• ekspozycje handlowe i targowe,
• oświetlenie dekoracyjne,
• instalacje techniczne,
• wybrane projekty oświetlenia akwarystycznego,
• efekty świetlne w nowoczesnych wnętrzach.

Ważne: światło 10000K jest znacznie chłodniejsze od typowej bieli neutralnej 4000K oraz zimnej bieli 6000K. Przy projektowaniu oświetlenia warto uwzględnić jego niebieskawy charakter.

Podświetlanie kasetonów reklamowych Edge Light

Moduł OPTICON Edgelight został zaprojektowany z myślą o podświetlaniu kasetonów reklamowych metodą krawędziową.

W instalacjach Edge Light moduły montowane są wzdłuż krawędzi kasetonu, a światło kierowane jest w głąb konstrukcji.

Specjalistyczne soczewki 10×60° umożliwiają skuteczne wykorzystanie światła i pomagają ograniczyć straty wynikające z niepotrzebnego rozpraszania.

Zalety w reklamie świetlnej

• możliwość podświetlania dużych kasetonów,
• montaż przy krawędziach reklamy,
• ukierunkowanie światła w głąb konstrukcji,
• możliwość skracania modułów,
• łatwe dopasowanie do indywidualnych projektów,
• efekt bardzo zimnego światła 10000K.

Moduł można stosować między innymi w kasetonach o głębokości około 10–20 cm. Ostateczny dobór modułów, ich rozmieszczenie oraz głębokość kasetonu należy dopasować do wymiarów reklamy i rodzaju materiału rozpraszającego.

Edgelight czy Backlight – który moduł wybrać?

W reklamie świetlnej stosuje się zarówno moduły Edgelight, jak i Backlight.

Edgelight – światło kierowane od krawędzi

Moduły Edgelight wykorzystują soczewki kierunkowe. Montuje się je najczęściej przy krawędzi kasetonu, a światło rozprowadzane jest wzdłuż powierzchni reklamy.

Backlight – światło rozprowadzane od tyłu

Moduły Backlight montowane są za podświetlaną powierzchnią i zwykle wykorzystują szerokokątne soczewki do rozprowadzania światła.

OPTICON Edgelight 10×60° jest odpowiednim rozwiązaniem wtedy, gdy potrzebne jest precyzyjne kierowanie wiązki światła.

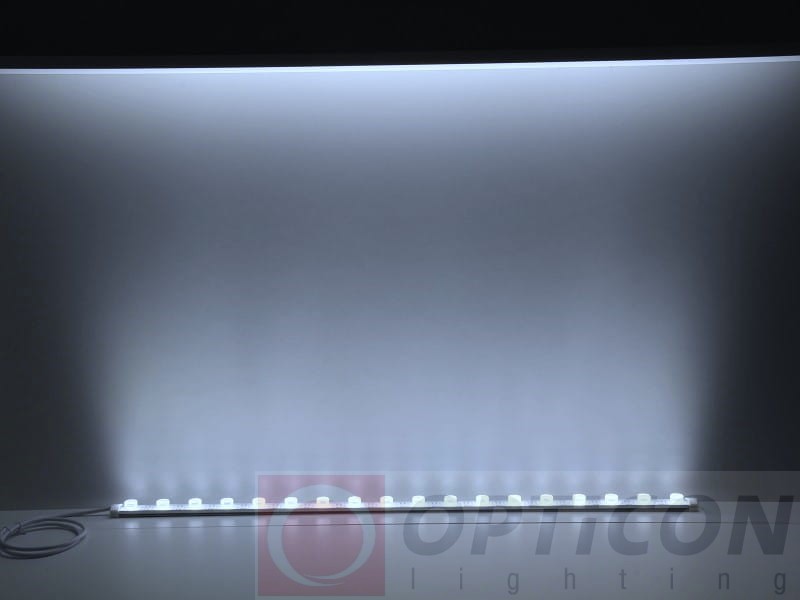

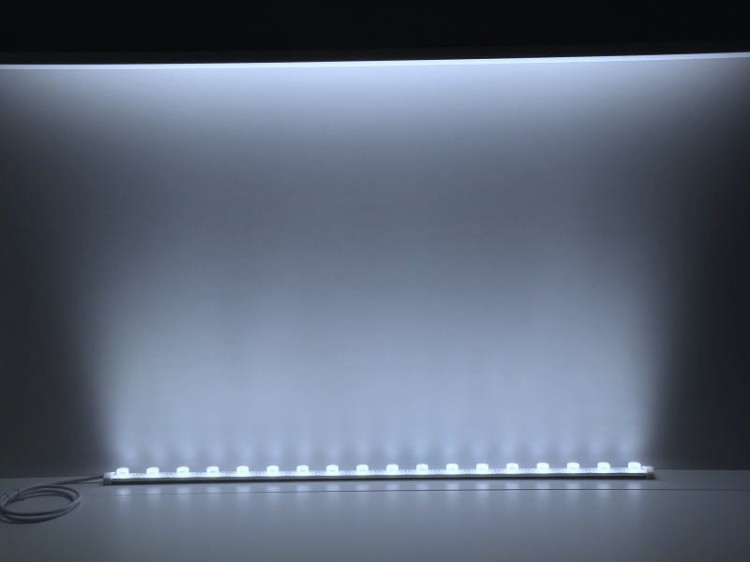

Oświetlenie ścian – efekt Wall Washing

Moduł LED OPTICON Edgelight może być wykorzystywany do oświetlenia ścian światłem kierunkowym.

Po zamontowaniu w pobliżu sufitu i skierowaniu soczewek w dół można uzyskać efekt świetlny podkreślający powierzchnię ściany.

Przykładowe zastosowania

• oświetlenie ścian dekoracyjnych,
• podświetlenie cegły i kamienia,
• oświetlenie betonu architektonicznego,
• podkreślenie struktury tynków,
• oświetlenie ścian w lokalach komercyjnych,
• oświetlenie ekspozycji,
• oświetlenie wysokich ścian i korytarzy.

Barwa 10000K nadaje oświetlanym powierzchniom bardzo chłodny charakter, dlatego szczególnie dobrze sprawdza się w projektach zakładających taki efekt wizualny.

Oświetlenie przy suficie i za karniszem

Moduł Edgelight może być stosowany w oświetleniu wnęk sufitowych, przestrzeni za karniszami oraz zabudów z płyt gipsowo-kartonowych.

Odpowiednio ustawione soczewki 10×60° pozwalają skierować światło wzdłuż ściany lub sufitu.

Możliwe zastosowania

• podświetlenie za karniszami,
• oświetlenie wnęk sufitowych,
• oświetlenie zabudów GK,
• podświetlenie ścian,
• dekoracyjne oświetlenie wnętrz,
• specjalistyczne instalacje architektoniczne.

Moduł LED do budowy lamp liniowych i wiszących

Dzięki długości 990 mm, sztywnemu profilowi aluminiowemu oraz kierunkowym soczewkom moduł może być wykorzystywany do budowy indywidualnych lamp liniowych i wiszących.

Można go montować w odpowiednio dobranych profilach aluminiowych lub specjalistycznych obudowach oświetleniowych.

Takie rozwiązanie pozwala tworzyć oświetlenie kierunkowe przeznaczone do ścian, ekspozycji, wnęk oraz wybranych zastosowań technicznych.

Oświetlenie kontrolne do gładzi, tynków i ścian

Soczewki 10×60° umożliwiają również wykorzystanie modułu jako źródła światła w specjalistycznych lampach kontrolnych i smugowych.

Światło skierowane niemal równolegle do powierzchni może uwidaczniać:

• nierówności gładzi gipsowych,
• fale i zagłębienia na ścianach,
• rysy i niedoskonałości,
• nierówności tynków,
• defekty powierzchni przed malowaniem.

W przypadku tego zastosowania należy pamiętać, że 10000K to bardzo zimna barwa światła. Wybór temperatury barwowej powinien uwzględniać preferencje użytkownika i charakter wykonywanych prac.

Oświetlenie akwarystyczne – bardzo zimne światło 10000K

Temperatura barwowa 10000K jest wykorzystywana również w wybranych projektach oświetlenia akwarystycznego, szczególnie tam, gdzie pożądany jest chłodny, niebieskawobiały efekt wizualny.

Soczewki 10×60° umożliwiają skierowanie światła na określony obszar akwarium.

Uwaga: moduł ma stopień ochrony IP20 i nie jest wodoodporny. Nie wolno montować go w wodzie ani w miejscu narażonym na skraplanie pary wodnej. Zastosowanie w pobliżu akwarium wymaga odpowiednio zabezpieczonej oprawy oraz ochrony instalacji elektrycznej przed wilgocią.

Temperatury barwowej 10000K nie należy utożsamiać z potwierdzoną przydatnością do wzrostu wszystkich roślin lub koralowców. Do takich zastosowań konieczny jest dobór oświetlenia na podstawie odpowiednich parametrów widmowych.

18 diod EPISTAR SMD3030 – strumień świetlny 2160 lm

Moduł wyposażono w 18 diod LED EPISTAR SMD3030, które generują łączny strumień świetlny 2160 lm.

Przy deklarowanej mocy 28W odpowiada to skuteczności świetlnej wynoszącej około 77 lm/W.

Zastosowanie kierunkowych soczewek pozwala wykorzystać emitowane światło w sposób dopasowany do geometrii instalacji.

Sztywny profil aluminiowy 1,5 mm

Podstawę modułu stanowi profil aluminiowy o grubości 1,5 mm, który wspomaga odprowadzanie ciepła z diod LED.

Aluminiowa konstrukcja zapewnia także stabilność mechaniczną, szczególnie istotną w przypadku modułów liniowych montowanych w kasetonach i zabudowach.

Zalety aluminiowego profilu

• odprowadzanie ciepła,
• sztywna konstrukcja,
• stabilne ustawienie soczewek,
• możliwość montażu w długich instalacjach,
• wsparcie trwałości diod LED.

Możliwość cięcia co 110 mm – dziewięć sekcji

Moduł o długości 990 mm wyposażony jest w 18 diod LED, podzielonych na 9 sekcji po 2 diody.

Miejsca cięcia rozmieszczono co 110 mm.

Przykładowe długości modułu po skróceniu

• 110 mm – 1 sekcja,
• 220 mm – 2 sekcje,
• 330 mm – 3 sekcje,
• 440 mm – 4 sekcje,
• 550 mm – 5 sekcji,
• 660 mm – 6 sekcji,
• 770 mm – 7 sekcji,
• 880 mm – 8 sekcji,
• 990 mm – pełny moduł, 9 sekcji.

Każdą prawidłowo odciętą sekcję można zasilać niezależnie napięciem 24V DC, po wykonaniu odpowiednich połączeń.

Ważne: moduł należy ciąć wyłącznie w oznaczonych miejscach, przy odłączonym zasilaniu.

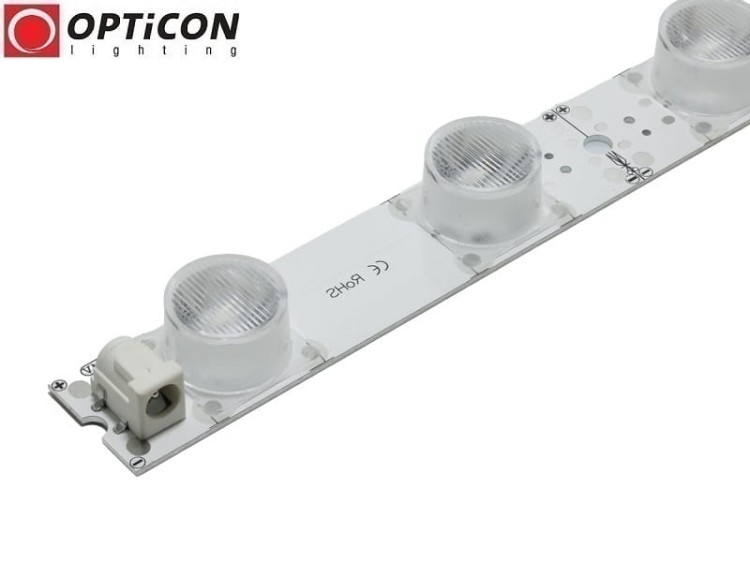

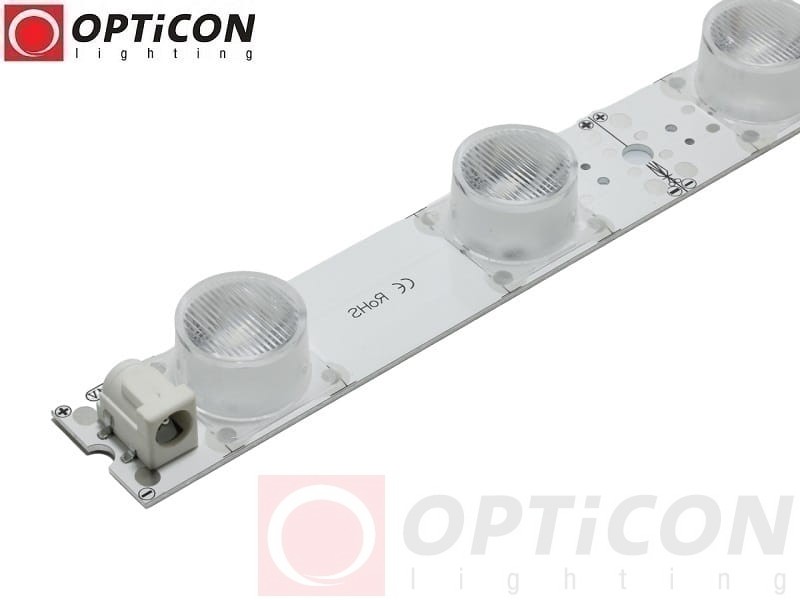

Dwa fabryczne złącza DC 5,5/2,1 mm

Moduł wyposażony jest w dwa złącza DC 5,5/2,1 mm, umieszczone na jego końcach.

Ułatwiają one podłączenie zasilacza oraz wykonanie instalacji z kilku modułów.

Korzyści

• szybkie podłączenie zasilania 24V DC,
• możliwość rozbudowy instalacji,
• popularny standard złączy,
• ograniczenie konieczności lutowania,
• wygodny montaż w kasetonach i zabudowach.

Przy podłączaniu kilku modułów należy uwzględnić obciążalność przewodów i złączy oraz możliwe spadki napięcia. W większych instalacjach warto stosować odpowiednio rozplanowane punkty zasilania.

Montaż modułu – taśma 3M i otwory montażowe

Na spodzie modułu znajduje się taśma samoprzylepna 3M, umożliwiająca szybkie mocowanie na odpowiednio przygotowanej powierzchni.

Dodatkowo moduł posiada otwory montażowe, pozwalające przykręcić go do konstrukcji.

Wskazówki montażowe

• oczyść i odtłuść powierzchnię przed przyklejeniem,
• zapewnij odprowadzanie ciepła,
• ustaw soczewki zgodnie z wymaganym kierunkiem świecenia,
• w miejscach narażonych na drgania zastosuj mocowanie mechaniczne,
• zabezpiecz przewody przed uszkodzeniem,
• stosuj wyłącznie zasilanie 24V DC.

Regulacja jasności PWM – sterowniki LED MONO 24V

Moduł współpracuje z kompatybilnymi sterownikami LED MONO PWM 24V DC.

Umożliwia to regulację jasności oraz dopasowanie intensywności świecenia do potrzeb instalacji.

Możliwości sterowania

• regulacja jasności,
• rozjaśnianie i przyciemnianie,
• tworzenie scen świetlnych,
• sterowanie pilotem – zależnie od modelu kontrolera,
• integracja z automatyką oświetleniową – przy odpowiednim sterowniku.

Zobacz sterowniki LED MONO 24V DC.

Jaki zasilacz LED 24V DC wybrać?

Moduł wymaga stabilizowanego zasilania 24V DC.

Przy doborze zasilacza należy zsumować moc wszystkich modułów oraz uwzględnić zapas mocy odpowiedni do warunków pracy.

Podane wartości są orientacyjne. Ostateczny dobór zasilacza zależy od jego parametrów, warunków pracy, długości przewodów i sposobu podłączenia.

Sprawdź zasilacze LED 24V DC.

Uwaga: modułu nie wolno podłączać bezpośrednio do sieci 230V AC.

Przykładowe zastosowania modułu LED Edgelight 10000K

Reklama i ekspozycja

• kasetony reklamowe Edge Light,
• podświetlane szyldy i logotypy,
• litery przestrzenne,
• pylony reklamowe,
• ekspozycje sklepowe,
• stoiska targowe.

Oświetlenie architektoniczne

• oświetlenie ścian metodą Wall Washing,
• podświetlenie ścian dekoracyjnych,
• oświetlenie sufitów i wnęk,
• podświetlenie za karniszami,
• oświetlenie korytarzy,
• efekty dekoracyjne o bardzo zimnej barwie.

Oświetlenie meblowe

• podświetlenie zabudów meblowych,
• oświetlenie witryn i gablot,
• podświetlenie półek,
• oświetlenie wnęk,
• indywidualne projekty lamp liniowych.

Oświetlenie specjalistyczne

• wybrane instalacje akwarystyczne,
• oświetlenie techniczne,
• oświetlenie maszyn i urządzeń,
• lampy kontrolne i smugowe,
• instalacje przemysłowe i specjalistyczne.

Ze względu na stopień ochrony IP20 moduł przeznaczony jest do suchych pomieszczeń lub do montażu w odpowiednio zabezpieczonych obudowach.

Dane techniczne – moduł LED OPTICON Edgelight 24V 28W 10000K

Wymiary modułu LED OPTICON Edgelight

• Długość: 990 mm.
• Szerokość: 25 mm.
• Wysokość: 16 mm.
• Grubość aluminiowej podstawy: 1,5 mm.
• Odstęp między miejscami cięcia: 110 mm.

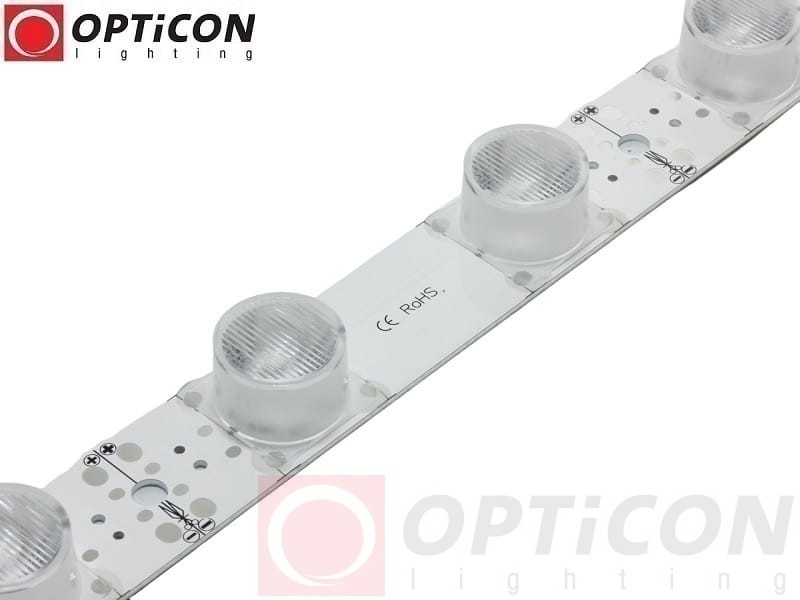

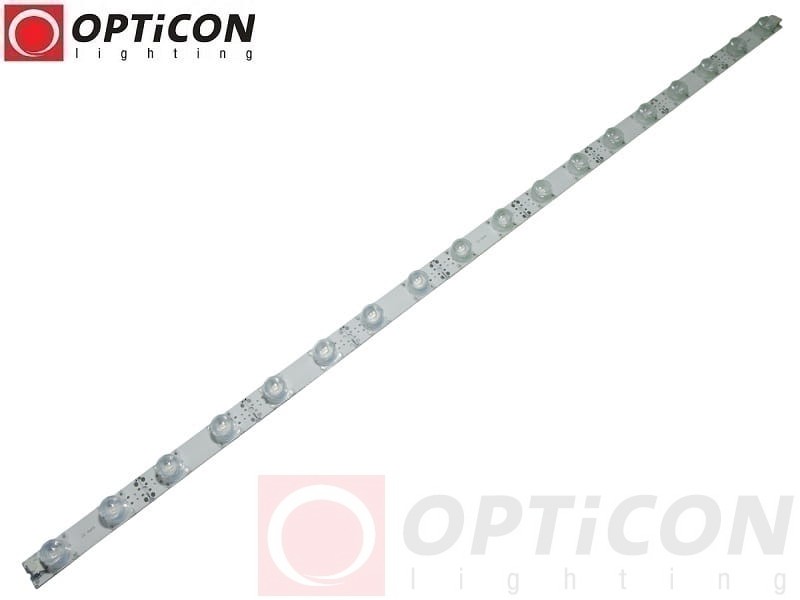

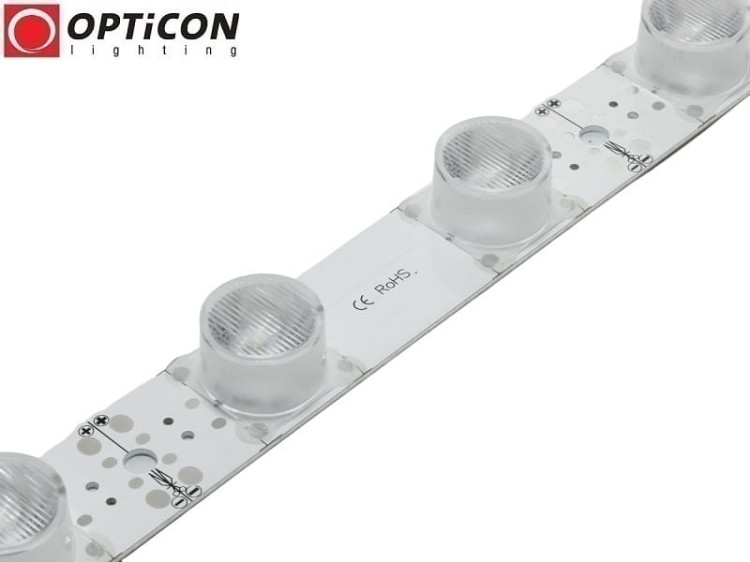

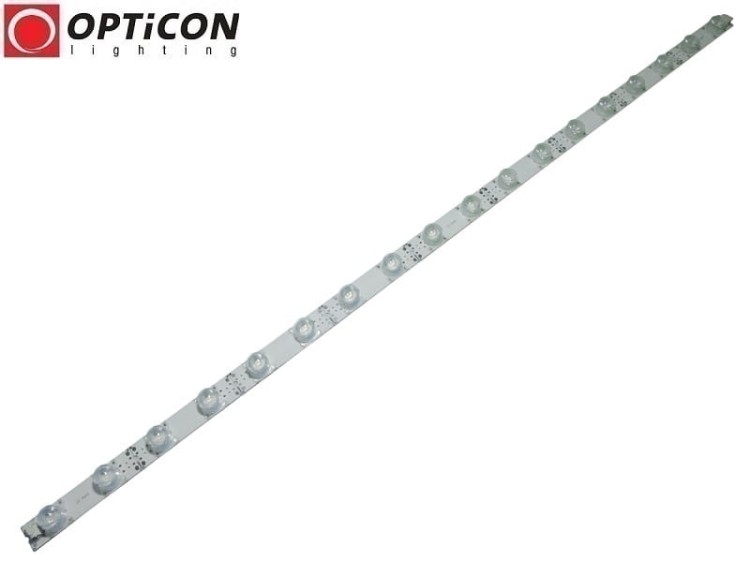

Zdjęcia modułu LED OPTICON Edgelight 24V 28W 10000K

Najczęściej zadawane pytania – FAQ

Jaki kąt świecenia ma moduł LED OPTICON Edgelight?

Moduł posiada soczewki o kącie świecenia 10×60°, które skupiają światło w jednej płaszczyźnie i szerzej rozprowadzają je w drugiej.

Co oznacza barwa światła 10000K?

Temperatura barwowa 10000K oznacza bardzo zimne białe światło o chłodnym, lekko niebieskawym odcieniu.

Do czego służy moduł Edgelight?

Moduł przeznaczony jest przede wszystkim do podświetlania krawędziowego kasetonów reklamowych, ale może być również stosowany do oświetlenia ścian, sufitów, wnęk i zabudów.

Czy moduł nadaje się do oświetlenia ścian?

Tak. Soczewki 10×60° umożliwiają kierunkowe oświetlenie ścian, szczególnie po zamontowaniu modułu przy suficie.

Czy moduł można zamontować za karniszem?

Tak, pod warunkiem zapewnienia odpowiedniej przestrzeni montażowej, odprowadzania ciepła i prawidłowego ustawienia soczewek.

Czy moduł można skracać?

Tak. Moduł można przecinać co 110 mm, czyli co 2 diody LED, w wyznaczonych miejscach.

Czy każdą sekcję można zasilać osobno?

Tak. Po wykonaniu odpowiednich połączeń każdą sekcję można zasilać napięciem 24V DC.

Jaki zasilacz zastosować do jednego modułu?

Do jednego modułu o mocy 28W można zastosować stabilizowany zasilacz LED 24V DC o mocy około 40W lub większej.

Czy moduł można ściemniać?

Tak. Moduł współpracuje z kompatybilnymi sterownikami LED MONO PWM 24V DC.

Czy moduł można stosować przy akwarium?

Można wykorzystać go w odpowiednio zabezpieczonej oprawie, poza strefą wilgoci. Moduł posiada stopień ochrony IP20 i nie może mieć kontaktu z wodą.

Czy moduł można podłączyć bezpośrednio do 230V AC?

Nie. Produkt wymaga stabilizowanego zasilania 24V DC.

Akcesoria do modułu LED OPTICON Edgelight 24V

Do prawidłowej pracy modułu wymagany jest zasilacz LED 24V DC. Jeśli potrzebna jest regulacja jasności, można zastosować kompatybilny sterownik LED MONO PWM.

• Sterowniki LED MONO – regulacja jasności modułów LED.
• Zasilacze LED 24V DC – stabilizowane źródła zasilania do modułów OPTICON.

Sterowniki LED MONO

Zasilacze LED 24V DC

Dlaczego warto wybrać moduł LED OPTICON Edgelight 24V 28W 10000K?

Moduł LED OPTICON Edgelight 24V DC 28W 10000K 990 mm to profesjonalne rozwiązanie dla osób poszukujących wydajnego oświetlenia kierunkowego o bardzo zimnej barwie światła.

Najważniejsze atuty produktu to 18 diod EPISTAR SMD3030, strumień świetlny 2160 lm, soczewki 10×60°, aluminiowy profil oraz możliwość cięcia co 110 mm.

Moduł sprawdza się w kasetonach reklamowych Edge Light, oświetleniu ścian, sufitów, wnęk, ekspozycji sklepowych, specjalistycznych instalacjach akwarystycznych oraz profesjonalnych systemach liniowych, przy zachowaniu wymagań dotyczących ochrony IP20.

OPTICON – profesjonalne oświetlenie LED opracowane na podstawie wieloletniego doświadczenia w technologii LED.
