Moduł LED OPTICON Backlight 24V DC 0,72W IP68 – czerwony, 3× SMD2835, 175°

Czerwony moduł LED 24V do kasetonów reklamowych, liter przestrzennych i szyldów

Czerwony moduł LED OPTICON Backlight 24V DC 0,72W IP68 to profesjonalne źródło światła przeznaczone do podświetlania kasetonów reklamowych, liter przestrzennych, szyldów, logotypów, znaków oraz dekoracyjnych konstrukcji świetlnych. Moduł został wyposażony w 3 diody LED SMD2835 oraz specjalistyczną szerokokątną soczewkę Backlight 175°, która umożliwia szerokie rozprowadzenie światła na podświetlanej powierzchni.

Intensywny czerwony kolor światła pozwala tworzyć wyraziste reklamy świetlne, efektowne podświetlenia firmowych logotypów oraz dekoracyjne instalacje LED. Czerwone moduły LED doskonale sprawdzają się wszędzie tam, gdzie kolor oświetlenia stanowi ważny element identyfikacji wizualnej lub aranżacji.

Dzięki niewielkiemu poborowi mocy wynoszącemu 0,72W, zasilaniu 24V DC oraz hermetycznej obudowie IP68 moduł jest praktycznym rozwiązaniem do wykonywania energooszczędnych instalacji reklamowych, zarówno wewnątrz, jak i na zewnątrz budynków.

Moduł posiada kompaktowe wymiary 63,5 × 13 × 11 mm, taśmę klejącą ułatwiającą montaż oraz możliwość regulacji jasności za pomocą sterowników PWM 24V DC.

OPTICON – moduł LED stworzony na podstawie wieloletniego doświadczenia

Czerwony moduł LED OPTICON Backlight 24V DC powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, technologii podświetlania oraz profesjonalnych systemów oświetleniowych.

Doświadczenie firmy OPTICON w zakresie oświetlenia LED pozwala rozwijać rozwiązania dostosowane do potrzeb producentów reklam świetlnych, instalatorów oraz klientów poszukujących wydajnych i energooszczędnych źródeł światła.

W prezentowanym module połączono 3 diody LED SMD2835, szerokokątną optykę Backlight 175°, zasilanie 24V DC oraz hermetyczną obudowę o stopniu ochrony IP68.

Takie rozwiązanie umożliwia tworzenie estetycznych, energooszczędnych i równomiernie podświetlonych konstrukcji reklamowych, w których szczególnie ważny jest intensywny czerwony kolor światła.

Najważniejsze zalety czerwonego modułu LED OPTICON

• Intensywne czerwone światło LED – wyrazisty efekt dekoracyjny i reklamowy.
• 3 diody LED SMD2835 – efektywne źródło czerwonego światła.
• Szeroki kąt świecenia 175° – równomierne rozprowadzanie światła.
• Technologia Backlight – przeznaczona do podświetlania powierzchni od tyłu.
• Niski pobór mocy 0,72W – energooszczędna eksploatacja.
• Zasilanie 24V DC – współpraca ze stabilizowanymi zasilaczami LED.
• Hermetyczna obudowa IP68 – wysoki stopień ochrony przed pyłem i wodą.
• Możliwość regulacji jasności PWM – współpraca ze sterownikami LED MONO 24V DC.
• Taśma klejąca od spodu – szybki i wygodny montaż.
• Kompaktowe wymiary 63,5 × 13 × 11 mm.
• Fabryczne łańcuchy po 50 modułów – wygodne wykonywanie większych instalacji.
• Sprzedaż na sztuki – możliwość zakupu potrzebnej liczby modułów.
• Zastosowanie wewnętrzne i zewnętrzne.
• Gwarancja 24 miesiące.

Czerwony kolor światła LED – efektowne podświetlenie reklam i logotypów

Czerwone światło LED jest jednym z najbardziej charakterystycznych kolorów wykorzystywanych w reklamie świetlnej, identyfikacji wizualnej oraz oświetleniu dekoracyjnym.

Intensywna czerwień pozwala uzyskać wyrazisty efekt wizualny i nadaje podświetlanym elementom zdecydowany charakter. Jest szczególnie przydatna w projektach, w których kolor czerwony jest częścią logotypu, nazwy firmy lub grafiki reklamowej.

Gdzie sprawdzi się czerwone podświetlenie LED?

• Czerwone kasetony reklamowe – jednolite podświetlenie powierzchni.
• Litery przestrzenne LED – czerwone podświetlane napisy.
• Logotypy firmowe – odwzorowanie charakterystycznej kolorystyki marki.
• Szyldy reklamowe – wyraziste oznakowanie sklepów i lokali usługowych.
• Tablice informacyjne – podświetlenie wybranych elementów graficznych.
• Witryny sklepowe – dekoracyjne akcenty świetlne.
• Stoiska targowe – efektowne podświetlenie ekspozycji.
• Instalacje dekoracyjne – czerwone podświetlenie wnęk i elementów architektonicznych.
• Reklamy świetlne – intensywne podświetlenie konstrukcji reklamowych.

Ważne: czerwony moduł LED emituje światło w kolorze czerwonym. Nie jest to moduł RGB, dlatego nie umożliwia zmiany koloru świecenia na inny. Możliwa jest natomiast regulacja jasności za pomocą odpowiedniego sterownika PWM.

Technologia Backlight – równomierne podświetlenie kasetonów reklamowych

Backlight to technologia podświetlania, w której moduły LED montuje się najczęściej na tylnej powierzchni kasetonu reklamowego, kierując emitowane światło w stronę jego frontu.

W module OPTICON zastosowano specjalistyczną szerokokątną soczewkę 175°, która umożliwia rozprowadzenie światła na dużej powierzchni.

Odpowiednio dobrana liczba modułów oraz właściwy rozstaw pozwalają ograniczyć widoczność pojedynczych punktów świetlnych i uzyskać jednolite czerwone podświetlenie reklamy.

Zalety technologii Backlight

• Szerokie rozprowadzanie czerwonego światła.
• Ograniczenie widoczności pojedynczych punktów LED.
• Możliwość równomiernego podświetlania większych powierzchni.
• Efektywne wykorzystanie szerokokątnej optyki.
• Wygodne rozmieszczanie modułów na tylnej ścianie kasetonu.
• Możliwość dopasowania liczby modułów do wielkości reklamy.
• Estetyczne podświetlenie liter przestrzennych, szyldów i logotypów.

Soczewka Backlight 175° – szeroki kąt świecenia

Jedną z najważniejszych cech czerwonego modułu LED OPTICON jest specjalistyczna soczewka o kącie świecenia 175°.

W porównaniu z typowymi diodami LED o kącie świecenia około 120°, szerokokątna optyka umożliwia rozprowadzenie światła na znacznie większej powierzchni.

Ma to szczególne znaczenie w reklamach świetlnych, gdzie ważne jest ograniczenie widocznych punktów świetlnych i uzyskanie jednolitego podświetlenia.

Szeroki kąt świecenia może umożliwić zastosowanie większych odstępów pomiędzy modułami, jednak ostateczny rozstaw należy zawsze dobrać do konkretnej konstrukcji reklamowej.

Od czego zależy równomierność podświetlenia?

• Głębokości kasetonu reklamowego.
• Rozstawu modułów LED.
• Liczby zastosowanych modułów.
• Odległości modułów od podświetlanej powierzchni.
• Rodzaju materiału frontowego.
• Przepuszczalności światła przez grafikę reklamową.
• Koloru i właściwości odbijających wnętrza kasetonu.
• Oczekiwanego efektu świetlnego.

Czerwony moduł LED do kasetonów reklamowych o głębokości 8–20 cm

Moduł LED OPTICON Backlight 24V DC 0,72W czerwony może być stosowany między innymi w kasetonach reklamowych o głębokości około 8–20 cm.

W tego typu konstrukcjach szerokokątna soczewka umożliwia rozprowadzenie światła na dużej powierzchni.

Przy odpowiednio dobranym rozstawie modułów można uzyskać jednolite czerwone podświetlenie bez wyraźnie widocznych punktów LED.

Ważne: zakres 8–20 cm ma charakter orientacyjny. Ostateczny rozstaw modułów zależy od konstrukcji kasetonu, rodzaju materiału frontowego, jego przepuszczalności oraz oczekiwanego efektu. Przed wykonaniem dużej instalacji zaleca się przeprowadzenie próby podświetlenia.

3 diody LED SMD2835 – intensywne czerwone światło

Czerwony moduł LED OPTICON wyposażono w 3 diody LED SMD2835.

Zastosowanie diod LED oraz specjalistycznej optyki Backlight umożliwia uzyskanie intensywnego czerwonego światła o szerokim kącie świecenia.

Moduł pobiera moc zaledwie 0,72W, dzięki czemu pozwala wykonywać rozbudowane instalacje reklamowe przy niewielkim zapotrzebowaniu na energię elektryczną.

Jest to szczególnie ważne w reklamach świetlnych, w których jednocześnie pracuje kilkadziesiąt lub kilkaset modułów LED.

Energooszczędne oświetlenie LED 24V – moc 0,72W

Każdy czerwony moduł LED OPTICON Backlight pobiera moc 0,72W.

Dzięki temu można tworzyć instalacje składające się z wielu modułów przy zachowaniu przewidywalnego poboru energii.

Przykładowa moc instalacji

• 10 modułów – łącznie 7,2W.
• 20 modułów – łącznie 14,4W.
• 50 modułów – łącznie 36W.
• 100 modułów – łącznie 72W.
• 150 modułów – łącznie 108W.
• 200 modułów – łącznie 144W.

Znajomość poboru mocy pozwala łatwo zaplanować instalację oraz dobrać odpowiedni zasilacz LED 24V DC.

Hermetyczna obudowa IP68 – ochrona przed wodą i pyłem

Czerwony moduł LED OPTICON Backlight posiada hermetyczną obudowę o stopniu ochrony IP68.

Oznaczenie IP68 informuje o pyłoszczelności oraz ochronie przed skutkami zanurzenia w wodzie w warunkach określonych przez producenta.

Wysoka klasa szczelności umożliwia stosowanie modułu w odpowiednio wykonanych instalacjach narażonych na:

• kurz i pył,
• wilgoć,
• deszcz,
• zachlapania,
• zmienne warunki atmosferyczne.

Dzięki temu moduł może być wykorzystywany w reklamach świetlnych montowanych wewnątrz i na zewnątrz budynków.

Ważne: stopień ochrony IP68 nie oznacza automatycznie możliwości ciągłej pracy pod wodą w dowolnych warunkach. Dopuszczalne warunki zanurzenia powinny być zgodne z dokumentacją producenta. Połączenia elektryczne, zasilacz i sterownik również muszą być odpowiednio zabezpieczone przed wilgocią.

Zasilanie 24V DC – jak dobrać zasilacz do czerwonych modułów LED?

Czerwony moduł LED OPTICON przeznaczony jest do pracy z napięciem 24V DC.

Do jego zasilania należy stosować stabilizowany zasilacz LED typu Constant Voltage (CV), zapewniający stałe napięcie wyjściowe 24V DC.

Przy doborze zasilacza należy uwzględnić łączną moc wszystkich modułów oraz odpowiedni zapas mocy.

Przykładowe obciążenie instalacji LED 24V

Przykład – dobór zasilacza do 50 czerwonych modułów LED

• Moc pojedynczego modułu: 0,72W.
• Liczba modułów: 50 sztuk.
• Łączna moc: 36W.
• Łączny obliczeniowy prąd: 1,5A.

Przy przyjęciu około 20% zapasu mocy zasilacz powinien mieć moc znamionową wynoszącą co najmniej 43,2W.

Praktycznym rozwiązaniem będzie zasilacz LED 24V DC 50W lub o większej mocy, odpowiednio dobrany do warunków pracy instalacji.

W przypadku długich łańcuchów modułów należy uwzględnić przekrój przewodów, spadki napięcia oraz dopuszczalne obciążenie poszczególnych odcinków instalacji.

Ważne: modułu nie wolno podłączać bezpośrednio do napięcia 230V AC ani do instalacji 12V DC.

Regulacja jasności PWM – współpraca ze sterownikami LED MONO 24V

Czerwony moduł LED OPTICON Backlight umożliwia regulację jasności za pomocą odpowiednich sterowników PWM 24V DC, przeznaczonych do jednokolorowych taśm i modułów LED.

Technologia PWM (Pulse Width Modulation) polega na szybkim włączaniu i wyłączaniu zasilania, co pozwala regulować średnią moc dostarczaną do modułów i zmieniać intensywność świecenia.

Dzięki temu można dostosować jasność czerwonego podświetlenia do charakteru reklamy, warunków otoczenia lub oczekiwanego efektu dekoracyjnego.

Zalety regulacji jasności PWM

• Płynna regulacja intensywności czerwonego światła.
• Możliwość dostosowania jasności reklamy do pory dnia.
• Możliwość ograniczenia poboru energii przy niższej jasności.
• Wygodne sterowanie podświetleniem kasetonów reklamowych.
• Współpraca ze sterownikami LED MONO 24V DC.
• Możliwość integracji z instalacjami LED 24V DC.

Do regulacji należy stosować sterownik PWM przeznaczony do napięcia 24V DC, o wydajności prądowej dostosowanej do liczby podłączonych modułów.

Fabryczne łańcuchy po 50 modułów – sprzedaż na sztuki

Czerwone moduły LED OPTICON Backlight fabrycznie pakowane są w łańcuchy po 50 sztuk.

Takie rozwiązanie ułatwia montaż większych instalacji reklamowych oraz rozmieszczanie modułów na tylnej powierzchni kasetonu.

Długość przewodu między modułami wynosi 89 mm.

• Fabryczny łańcuch: 50 modułów.
• Sprzedaż: na sztuki.
• Długość przewodu między modułami: 89 mm.
• Moc pojedynczego modułu: 0,72W.
• Łączna moc 50 modułów: 36W.
• Łączny obliczeniowy prąd 50 modułów: 1,5A przy 24V DC.

Sprzedaż pojedynczych modułów umożliwia zamówienie dokładnie takiej liczby sztuk, jaka jest potrzebna do wykonania konkretnej instalacji.

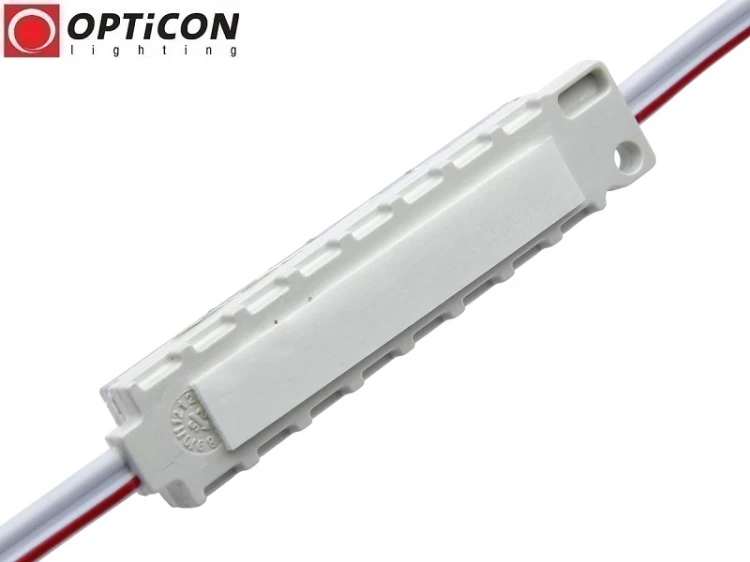

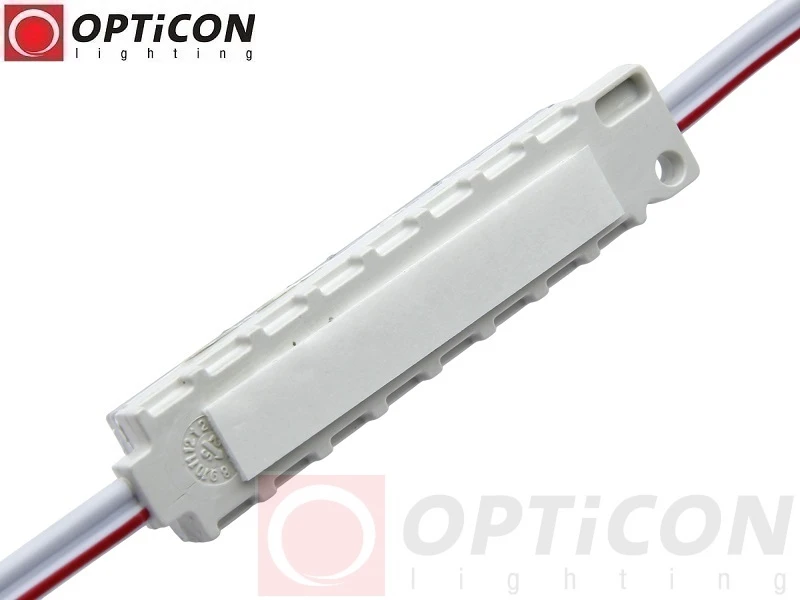

Łatwy montaż – taśma klejąca na spodzie modułu

Czerwony moduł LED OPTICON wyposażono w taśmę klejącą umieszczoną na spodzie obudowy.

Rozwiązanie to umożliwia szybkie mocowanie modułów na odpowiednio przygotowanej powierzchni kasetonu reklamowego lub innej konstrukcji.

Jak zamontować czerwone moduły LED Backlight?

1. Dobierz liczbę modułów do wymiarów podświetlanej powierzchni.
2. Zaplanuj rozmieszczenie modułów na tylnej powierzchni kasetonu.
3. Ustal odpowiedni rozstaw modułów.
4. Oczyść i odtłuść powierzchnię montażową.
5. Zamocuj moduły za pomocą taśmy klejącej.
6. Podłącz moduły do odpowiedniego zasilacza LED 24V DC.
7. W razie potrzeby zastosuj kompatybilny sterownik PWM.
8. Zabezpiecz połączenia elektryczne przed wilgocią.
9. Sprawdź równomierność podświetlenia.
10. W razie potrzeby skoryguj rozmieszczenie modułów.

W instalacjach narażonych na drgania, wysoką temperaturę lub inne wymagające warunki należy upewnić się, że zastosowany sposób mocowania zapewnia odpowiednią trwałość.

Gdzie stosuje się czerwone moduły LED OPTICON Backlight?

• Czerwone kasetony reklamowe – intensywne podświetlenie od tyłu.
• Litery przestrzenne LED – czerwone podświetlane napisy.
• Szyldy reklamowe – wyraziste oznakowanie sklepów i lokali usługowych.
• Logotypy firmowe – czerwone elementy identyfikacji wizualnej.
• Reklamy świetlne – instalacje wewnętrzne i zewnętrzne.
• Witryny sklepowe – dekoracyjne akcenty świetlne.
• Gabloty reklamowe – efektowne czerwone podświetlenie.
• Ekspozytory handlowe – podświetlenie wybranych produktów.
• Stoiska targowe – wyróżnienie elementów reklamowych.
• Oświetlenie dekoracyjne – wybrane zastosowania architektoniczne.

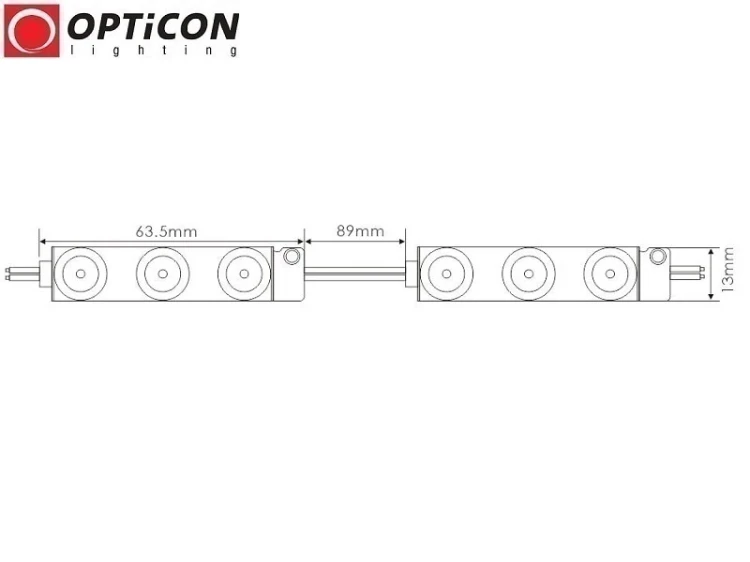

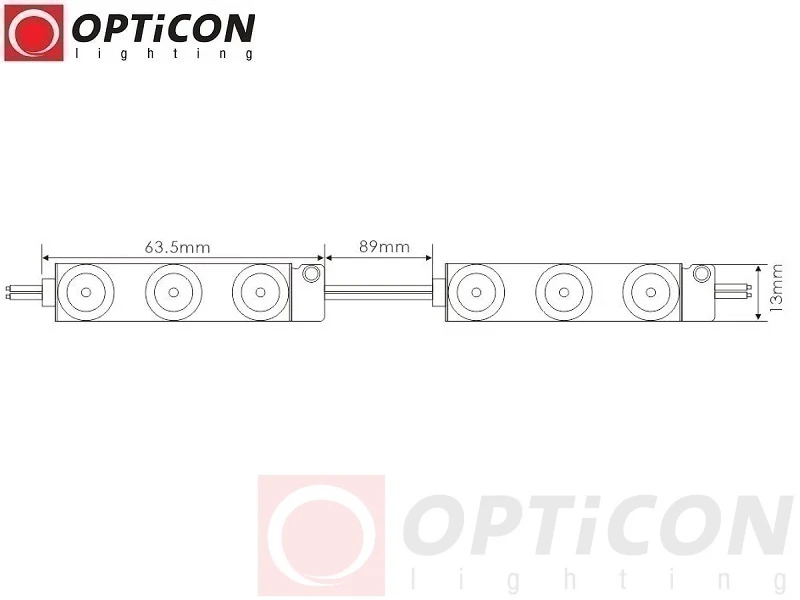

Wymiary czerwonego modułu LED OPTICON Backlight

• Długość modułu: 63,5 mm.
• Szerokość modułu: 13 mm.
• Wysokość modułu: 11 mm.
• Długość przewodu między modułami: 89 mm.
• Kolor obudowy: biały.

Kompaktowa konstrukcja ułatwia montaż modułu w różnych konstrukcjach reklamowych, w tym w kasetonach i literach przestrzennych.

Dane techniczne – czerwony moduł LED OPTICON 24V 0,72W IP68 Backlight 175°

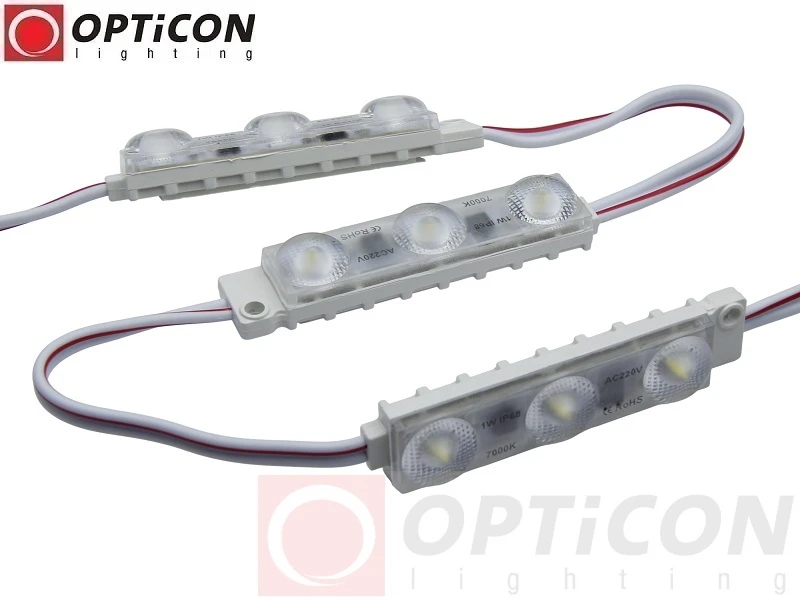

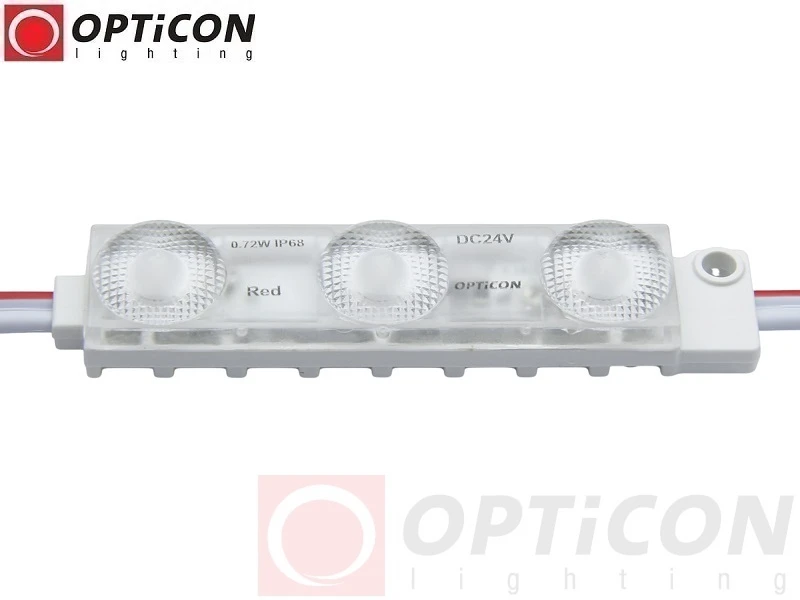

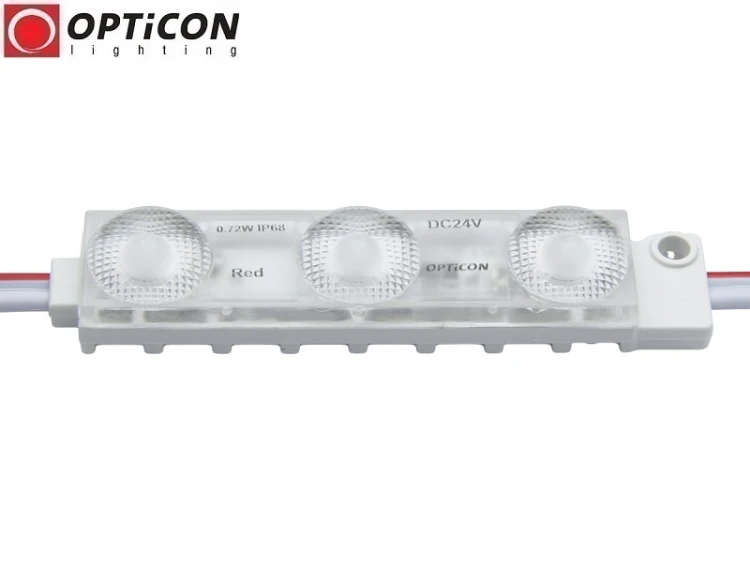

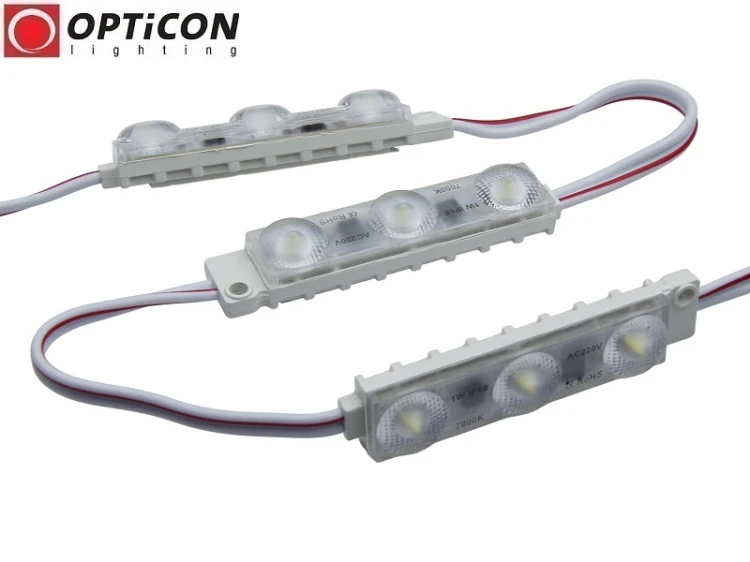

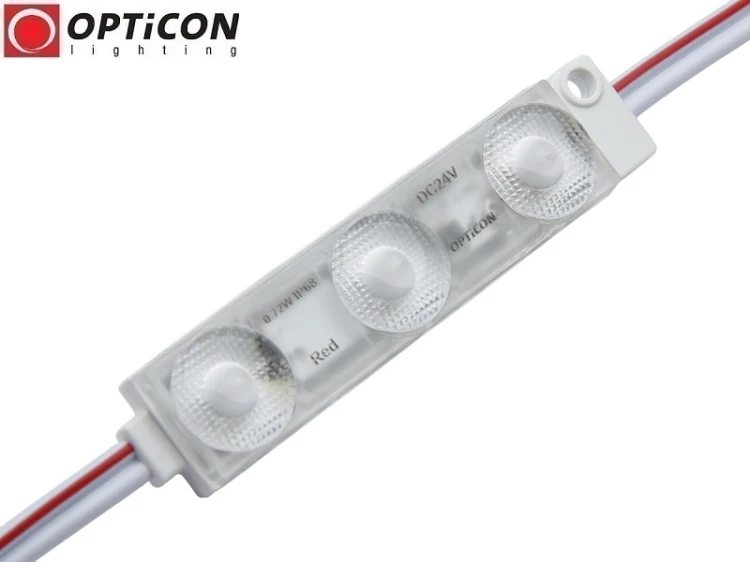

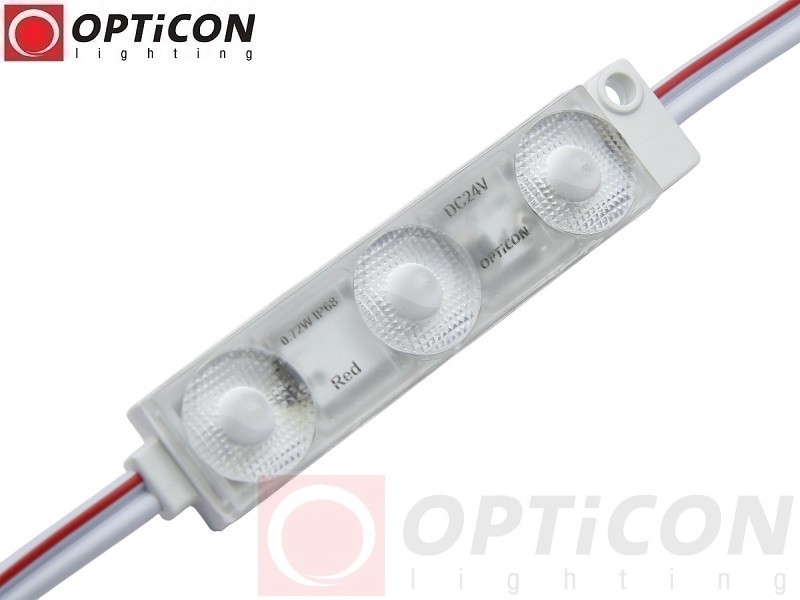

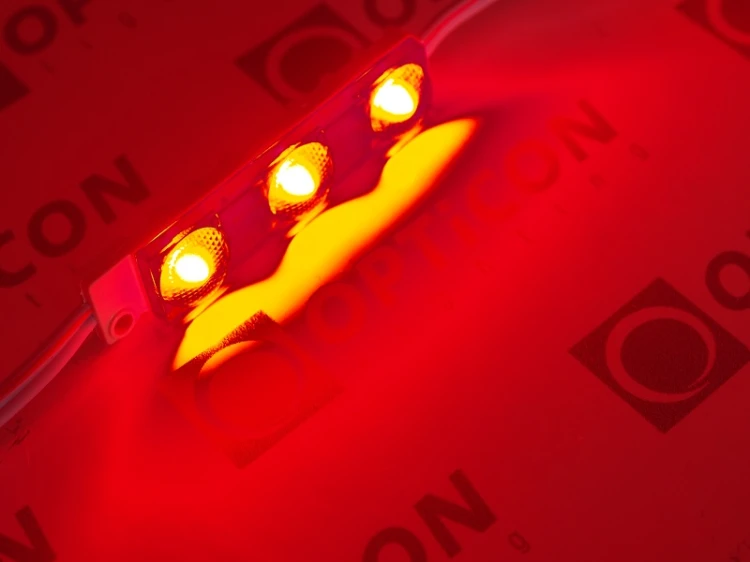

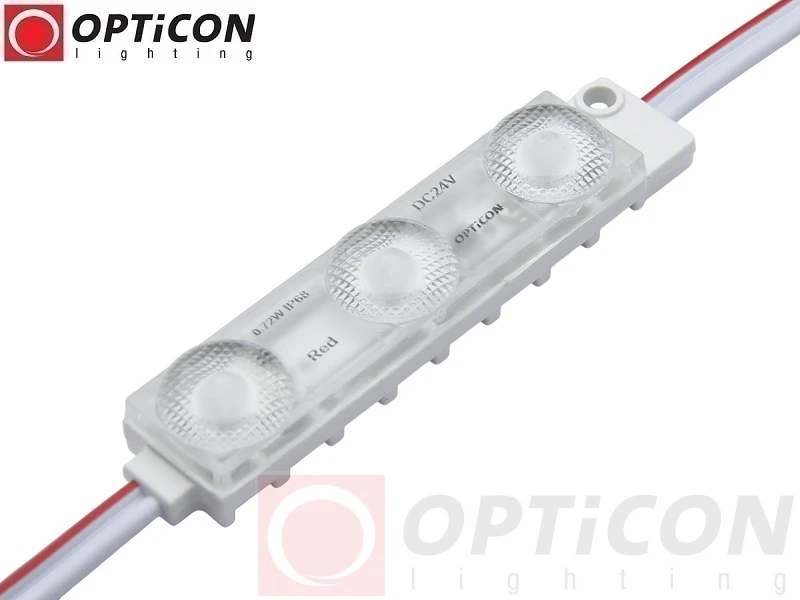

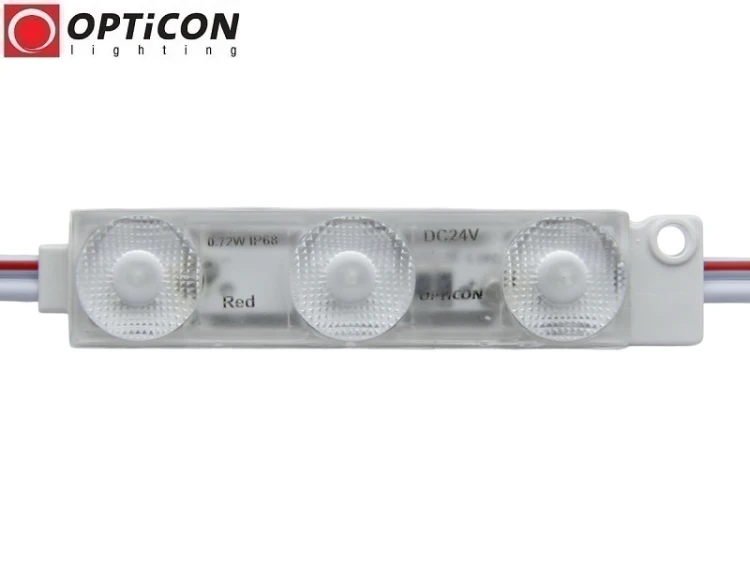

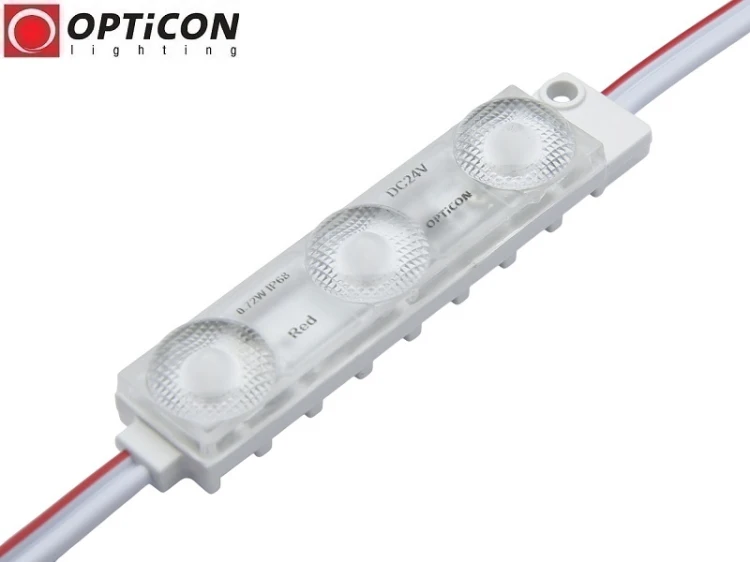

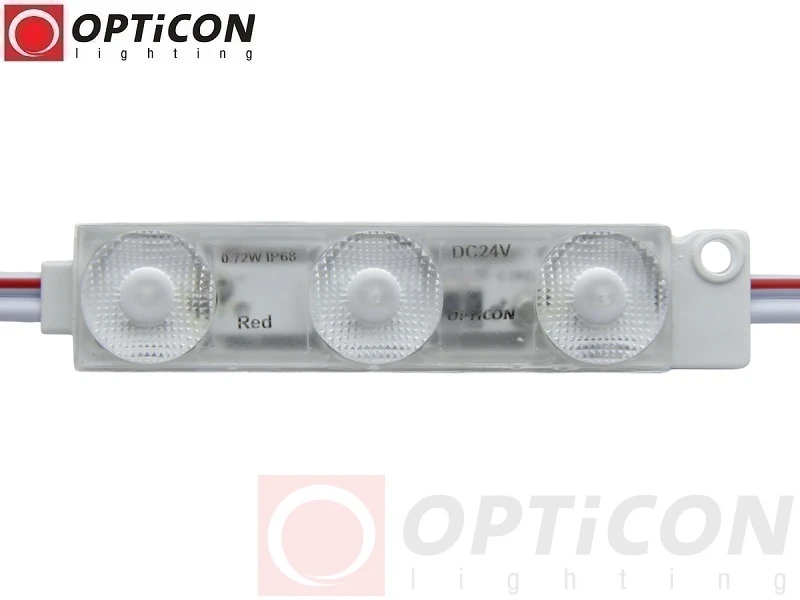

Zdjęcia czerwonego modułu LED OPTICON Backlight

FAQ – najczęściej zadawane pytania o czerwony moduł LED Backlight

Jakim kolorem świeci moduł LED OPTICON?

Moduł emituje czerwone światło LED.

Czy można zmieniać kolor świecenia?

Nie. Jest to jednokolorowy moduł LED emitujący czerwone światło. Nie jest to moduł RGB.

Czy można regulować jasność czerwonego modułu LED?

Tak. Jasność można regulować za pomocą odpowiedniego sterownika PWM 24V DC.

Co oznacza technologia Backlight?

Backlight to technologia podświetlania, w której moduły LED montuje się najczęściej na tylnej powierzchni kasetonu reklamowego, kierując światło w stronę jego frontu.

Jaki jest kąt świecenia modułu?

Moduł wyposażono w szerokokątną soczewkę o kącie świecenia 175°.

Ile diod LED znajduje się w module?

Moduł posiada 3 diody LED SMD2835.

Jaka jest moc pojedynczego modułu?

Moc pobierana przez pojedynczy moduł wynosi 0,72W.

Do jakich kasetonów reklamowych przeznaczony jest moduł?

Moduł może być stosowany między innymi w kasetonach reklamowych o głębokości około 8–20 cm, przy odpowiednio dobranym rozmieszczeniu.

Jakie napięcie zasilania jest wymagane?

Moduł wymaga stabilizowanego napięcia 24V DC.

Czy moduł nadaje się do zastosowań zewnętrznych?

Tak. Obudowa posiada stopień ochrony IP68. Połączenia elektryczne wymagają odpowiedniego zabezpieczenia przed wilgocią.

Ile modułów znajduje się w fabrycznym łańcuchu?

Fabryczny łańcuch zawiera 50 modułów LED.

Czy moduły sprzedawane są na sztuki?

Tak. Moduły sprzedawane są na pojedyncze sztuki.

Jakie są wymiary modułu?

Wymiary wynoszą 63,5 × 13 × 11 mm.

Jaka jest długość przewodu między modułami?

Długość przewodu między modułami wynosi 89 mm.

Dlaczego warto wybrać czerwony moduł LED OPTICON Backlight?

Czerwony moduł LED OPTICON 24V DC 0,72W IP68 Backlight 175° to profesjonalne rozwiązanie do podświetlania kasetonów reklamowych, liter przestrzennych, szyldów, logotypów i innych konstrukcji wymagających szerokiego rozsyłu czerwonego światła.

Produkt powstał na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie technologii oświetlenia LED.

Połączenie 3 diod SMD2835, szerokokątnej soczewki 175°, niskiego poboru mocy 0,72W, zasilania 24V DC oraz hermetycznej obudowy IP68 pozwala tworzyć energooszczędne i efektowne instalacje reklamowe.

Wybierz czerwony moduł LED OPTICON Backlight, jeżeli potrzebujesz kompaktowego, energooszczędnego i hermetycznego źródła czerwonego światła do profesjonalnego podświetlania reklam, szyldów i kasetonów.

Produkty uzupełniające – zasilacze LED 24V DC i sterowniki LED MONO

Do prawidłowej pracy czerwonych modułów LED OPTICON Backlight niezbędny jest odpowiedni zasilacz LED 24V DC.

Jeżeli instalacja ma umożliwiać regulację jasności, można dodatkowo zastosować kompatybilny sterownik LED MONO PWM 24V DC.

• Zasilacze LED 24V DC – do zasilania czerwonych modułów LED Backlight.
• Sterowniki LED MONO – do regulacji jasności jednokolorowych modułów LED.
