Moduł LED OPTICON Backlight 24V DC 1W IP68 10000K – 100 lm, 3× SMD2835, 175°

Profesjonalny moduł LED 24V 10000K do kasetonów reklamowych i liter przestrzennych

Moduł LED OPTICON Backlight 24V DC 1W IP68 10000K to profesjonalne źródło światła przeznaczone do podświetlania kasetonów reklamowych, liter przestrzennych, szyldów, logotypów, tablic informacyjnych oraz innych konstrukcji reklamowych. Moduł wyposażono w 3 diody LED SMD2835 oraz specjalistyczną szerokokątną soczewkę Backlight 175°, umożliwiającą efektywne rozprowadzanie światła na dużej powierzchni.

Moduł emituje bardzo zimne białe światło o temperaturze barwowej 10000K, zapewniające wyrazisty, chłodny efekt podświetlenia. Taka barwa szczególnie dobrze sprawdza się w nowoczesnych reklamach świetlnych, podświetlanych napisach oraz instalacjach, w których pożądane jest intensywne światło o bardzo chłodnym odcieniu.

Dzięki mocy zaledwie 1W moduł generuje strumień świetlny 100 lumenów, osiągając skuteczność świetlną 100 lm/W. Pozwala to wykonywać energooszczędne instalacje reklamowe składające się z kilkudziesięciu lub kilkuset punktów LED.

Zasilanie 24V DC, hermetyczna obudowa IP68, możliwość regulacji jasności PWM oraz kompaktowe wymiary 63,5 × 13 × 11 mm sprawiają, że moduł OPTICON jest praktycznym rozwiązaniem do profesjonalnych instalacji oświetleniowych wewnątrz i na zewnątrz budynków.

OPTICON – moduł LED stworzony na podstawie wieloletniego doświadczenia

Moduł LED OPTICON Backlight 24V DC 1W 10000K powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, technologii podświetlania oraz profesjonalnych systemów oświetleniowych.

Doświadczenie firmy OPTICON w zakresie technologii LED pozwala rozwijać rozwiązania dostosowane do potrzeb producentów reklam świetlnych, instalatorów oraz klientów poszukujących wydajnych i energooszczędnych źródeł światła.

W prezentowanym module połączono 3 diody LED SMD2835, szerokokątną optykę Backlight 175°, wysoką skuteczność świetlną 100 lm/W oraz hermetyczną obudowę o stopniu ochrony IP68.

Takie rozwiązanie umożliwia tworzenie estetycznych, energooszczędnych i równomiernie podświetlonych konstrukcji reklamowych, w których szczególnie ważna jest bardzo zimna biała barwa światła 10000K.

Najważniejsze zalety modułu LED OPTICON Backlight 10000K

• Barwa światła 10000K – bardzo zimna biała, wyrazista i intensywna.
• 3 diody LED SMD2835 – wydajne źródło światła.
• Strumień świetlny 100 lm – jasne podświetlenie przy niewielkim poborze energii.
• Skuteczność świetlna 100 lm/W – efektywne wykorzystanie energii elektrycznej.
• Szeroki kąt świecenia 175° – równomierne rozprowadzanie światła.
• Technologia Backlight – przeznaczona do podświetlania powierzchni od tyłu.
• Niski pobór mocy 1W – energooszczędna eksploatacja.
• Zasilanie 24V DC – współpraca ze stabilizowanymi zasilaczami LED.
• Hermetyczna obudowa IP68 – wysoki stopień ochrony przed pyłem i wodą.
• Możliwość regulacji jasności PWM – współpraca ze sterownikami LED MONO 24V DC.
• Taśma klejąca od spodu – szybki i wygodny montaż.
• Kompaktowe wymiary 63,5 × 13 × 11 mm.
• Fabryczne łańcuchy po 50 modułów – wygodne wykonywanie większych instalacji.
• Sprzedaż na sztuki – możliwość zakupu potrzebnej liczby modułów.
• Zastosowanie wewnętrzne i zewnętrzne.
• Gwarancja 24 miesiące.

Barwa światła 10000K – bardzo zimna biała

Temperatura barwowa 10000K oznacza bardzo zimne białe światło o wyraźnie chłodnym charakterze.

W porównaniu ze standardowymi modułami LED o temperaturze barwowej 4000K lub 6000K, światło 10000K daje zdecydowanie chłodniejszy efekt wizualny, który może być pożądany w nowoczesnych reklamach i dekoracyjnych instalacjach świetlnych.

Bardzo zimna biała barwa światła doskonale nadaje się do podświetlania konstrukcji, w których ważny jest wyrazisty, techniczny i nowoczesny charakter oświetlenia.

Gdzie sprawdzi się światło LED 10000K?

• Kasetony reklamowe – wyraziste podświetlenie powierzchni.
• Litery przestrzenne LED – intensywne podświetlane napisy.
• Logotypy firmowe – efektowne podświetlenie znaków graficznych.
• Szyldy reklamowe – nowoczesne oznakowanie sklepów i lokali.
• Tablice informacyjne – mocne podświetlenie oznaczeń.
• Witryny sklepowe – chłodne akcenty świetlne.
• Stoiska targowe – wyróżnienie elementów ekspozycji.
• Instalacje dekoracyjne – bardzo chłodne podświetlenie wybranych elementów.
• Reklamy świetlne – nowoczesny efekt wizualny.

Ważne: barwa 10000K jest znacznie chłodniejsza od popularnej bieli neutralnej 4000K i zimnej bieli 6000K. Przed wykonaniem większej instalacji warto sprawdzić efekt podświetlenia na docelowym materiale reklamowym.

Technologia Backlight – równomierne podświetlenie kasetonów reklamowych

Backlight to technologia podświetlania, w której moduły LED montuje się najczęściej na tylnej powierzchni kasetonu reklamowego, kierując emitowane światło w stronę jego frontu.

W module OPTICON zastosowano specjalistyczną szerokokątną soczewkę 175°, która umożliwia rozprowadzenie światła na dużej powierzchni.

Odpowiednio dobrana liczba modułów oraz właściwy rozstaw pozwalają ograniczyć widoczność pojedynczych punktów świetlnych i uzyskać jednolite podświetlenie reklamy.

Zalety technologii Backlight

• Szerokie rozprowadzanie światła.
• Ograniczenie widoczności pojedynczych punktów LED.
• Możliwość równomiernego podświetlania większych powierzchni.
• Efektywne wykorzystanie szerokokątnej optyki.
• Wygodne rozmieszczanie modułów na tylnej ścianie kasetonu.
• Możliwość dopasowania liczby modułów do wielkości reklamy.
• Estetyczne podświetlenie liter przestrzennych, szyldów i logotypów.

Soczewka Backlight 175° – szeroki kąt świecenia

Jedną z najważniejszych cech modułu LED OPTICON jest specjalistyczna soczewka o kącie świecenia 175°.

W porównaniu z typowymi diodami LED o kącie świecenia około 120°, szerokokątna optyka umożliwia rozprowadzenie światła na znacznie większej powierzchni.

Ma to szczególne znaczenie w reklamach świetlnych, gdzie ważne jest ograniczenie widocznych punktów świetlnych i uzyskanie jednolitego podświetlenia.

Szeroki kąt świecenia może umożliwić zastosowanie większych odstępów pomiędzy modułami, jednak ostateczny rozstaw należy zawsze dobrać do konkretnej konstrukcji reklamowej.

Od czego zależy równomierność podświetlenia?

• Głębokości kasetonu reklamowego.
• Rozstawu modułów LED.
• Liczby zastosowanych modułów.
• Odległości modułów od podświetlanej powierzchni.
• Rodzaju materiału frontowego.
• Przepuszczalności światła przez grafikę reklamową.
• Koloru i właściwości odbijających wnętrza kasetonu.
• Oczekiwanego efektu świetlnego.

Moduł LED 10000K do kasetonów reklamowych o głębokości 8–20 cm

Moduł LED OPTICON Backlight 24V DC 1W 10000K może być stosowany między innymi w kasetonach reklamowych o głębokości około 8–20 cm.

W tego typu konstrukcjach szerokokątna soczewka umożliwia rozprowadzenie światła na dużej powierzchni.

Przy odpowiednio dobranym rozstawie modułów można uzyskać jednolite podświetlenie bez wyraźnie widocznych punktów LED.

Ważne: zakres 8–20 cm ma charakter orientacyjny. Ostateczny rozstaw modułów zależy od konstrukcji kasetonu, rodzaju materiału frontowego, jego przepuszczalności oraz oczekiwanego efektu. Przed wykonaniem dużej instalacji zaleca się przeprowadzenie próby podświetlenia.

3 diody LED SMD2835 – strumień świetlny 100 lm

Moduł LED OPTICON wyposażono w 3 diody LED SMD2835, zapewniające strumień świetlny na poziomie 100 lumenów.

Przy poborze mocy 1W moduł osiąga skuteczność świetlną 100 lm/W.

Oznacza to, że z każdego wata pobieranej mocy moduł generuje około 100 lumenów światła.

Połączenie wydajnych diod LED i specjalistycznej optyki Backlight pozwala efektywnie wykorzystać światło do podświetlania kasetonów reklamowych oraz innych konstrukcji.

Energooszczędne oświetlenie LED 24V – moc 1W

Każdy moduł LED OPTICON Backlight 10000K pobiera moc 1W.

Dzięki temu można tworzyć instalacje składające się z wielu modułów przy zachowaniu przewidywalnego poboru energii.

Przykładowa moc instalacji

• 10 modułów – łącznie 10W.
• 20 modułów – łącznie 20W.
• 50 modułów – łącznie 50W.
• 100 modułów – łącznie 100W.
• 150 modułów – łącznie 150W.
• 200 modułów – łącznie 200W.

Znajomość poboru mocy pozwala łatwo zaplanować instalację oraz dobrać odpowiedni zasilacz LED 24V DC.

Hermetyczna obudowa IP68 – ochrona przed wodą i pyłem

Moduł LED OPTICON Backlight 10000K posiada hermetyczną obudowę o stopniu ochrony IP68.

Oznaczenie IP68 informuje o pyłoszczelności oraz ochronie przed skutkami zanurzenia w wodzie w warunkach określonych przez producenta.

Wysoka klasa szczelności umożliwia stosowanie modułu w odpowiednio wykonanych instalacjach narażonych na:

• kurz i pył,
• wilgoć,
• deszcz,
• zachlapania,
• zmienne warunki atmosferyczne.

Dzięki temu moduł może być wykorzystywany w reklamach świetlnych montowanych wewnątrz i na zewnątrz budynków.

Ważne: stopień ochrony IP68 nie oznacza automatycznie możliwości ciągłej pracy pod wodą w dowolnych warunkach. Dopuszczalne warunki zanurzenia powinny być zgodne z dokumentacją producenta. Połączenia elektryczne, zasilacz i sterownik również muszą być odpowiednio zabezpieczone przed wilgocią.

Zasilanie 24V DC – jak dobrać zasilacz do modułów LED 10000K?

Moduł LED OPTICON przeznaczony jest do pracy z napięciem 24V DC.

Do jego zasilania należy stosować stabilizowany zasilacz LED typu Constant Voltage (CV), zapewniający stałe napięcie wyjściowe 24V DC.

Przy doborze zasilacza należy uwzględnić łączną moc wszystkich modułów oraz odpowiedni zapas mocy.

Przykładowe obciążenie instalacji LED 24V

Przykład – dobór zasilacza do 50 modułów LED

• Moc pojedynczego modułu: 1W.
• Liczba modułów: 50 sztuk.
• Łączna moc: 50W.
• Łączny obliczeniowy prąd: około 2,08A.

Przy przyjęciu około 20% zapasu mocy zasilacz powinien mieć moc znamionową wynoszącą co najmniej 60W.

Praktycznym rozwiązaniem będzie zasilacz LED 24V DC 60W lub o większej mocy, odpowiednio dobrany do warunków pracy instalacji.

W przypadku długich łańcuchów modułów należy uwzględnić przekrój przewodów, spadki napięcia oraz dopuszczalne obciążenie poszczególnych odcinków instalacji.

Ważne: modułu nie wolno podłączać bezpośrednio do napięcia 230V AC ani do instalacji 12V DC.

Regulacja jasności PWM – współpraca ze sterownikami LED MONO 24V

Moduł LED OPTICON Backlight 10000K umożliwia regulację jasności za pomocą odpowiednich sterowników PWM 24V DC, przeznaczonych do jednokolorowych taśm i modułów LED.

Technologia PWM (Pulse Width Modulation) polega na szybkim włączaniu i wyłączaniu zasilania, co pozwala regulować średnią moc dostarczaną do modułów i zmieniać intensywność świecenia.

Dzięki temu można dostosować jasność podświetlenia do charakteru reklamy, warunków otoczenia lub oczekiwanego efektu dekoracyjnego.

Zalety regulacji jasności PWM

• Płynna regulacja intensywności światła.
• Możliwość dostosowania jasności reklamy do pory dnia.
• Możliwość ograniczenia poboru energii przy niższej jasności.
• Wygodne sterowanie podświetleniem kasetonów reklamowych.
• Współpraca ze sterownikami LED MONO 24V DC.
• Możliwość integracji z instalacjami LED 24V DC.

Do regulacji należy stosować sterownik PWM przeznaczony do napięcia 24V DC, o wydajności prądowej dostosowanej do liczby podłączonych modułów.

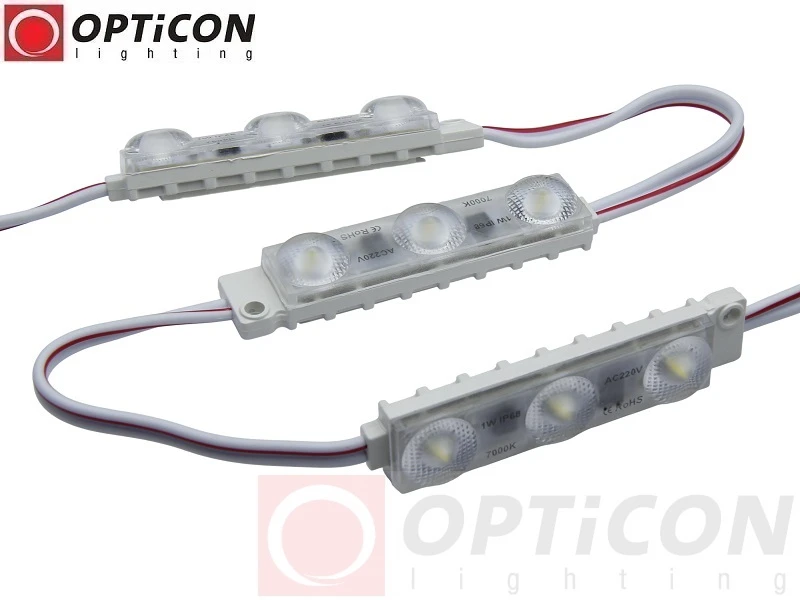

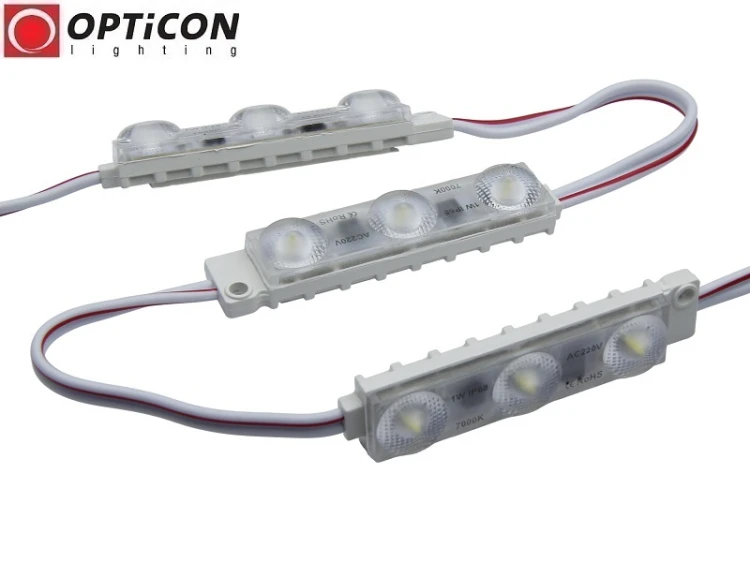

Fabryczne łańcuchy po 50 modułów – sprzedaż na sztuki

Moduły LED OPTICON Backlight 10000K fabrycznie pakowane są w łańcuchy po 50 sztuk.

Takie rozwiązanie ułatwia montaż większych instalacji reklamowych oraz rozmieszczanie modułów na tylnej powierzchni kasetonu.

Długość przewodu między modułami wynosi 89 mm.

• Fabryczny łańcuch: 50 modułów.
• Sprzedaż: na sztuki.
• Długość przewodu między modułami: 89 mm.
• Moc pojedynczego modułu: 1W.
• Łączna moc 50 modułów: 50W.
• Łączny obliczeniowy prąd 50 modułów: około 2,08A przy 24V DC.

Sprzedaż pojedynczych modułów umożliwia zamówienie dokładnie takiej liczby sztuk, jaka jest potrzebna do wykonania konkretnej instalacji.

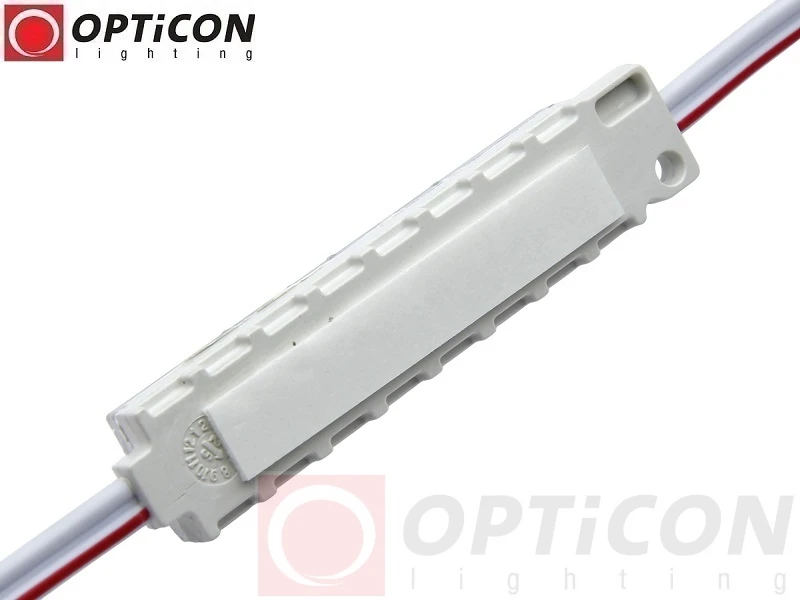

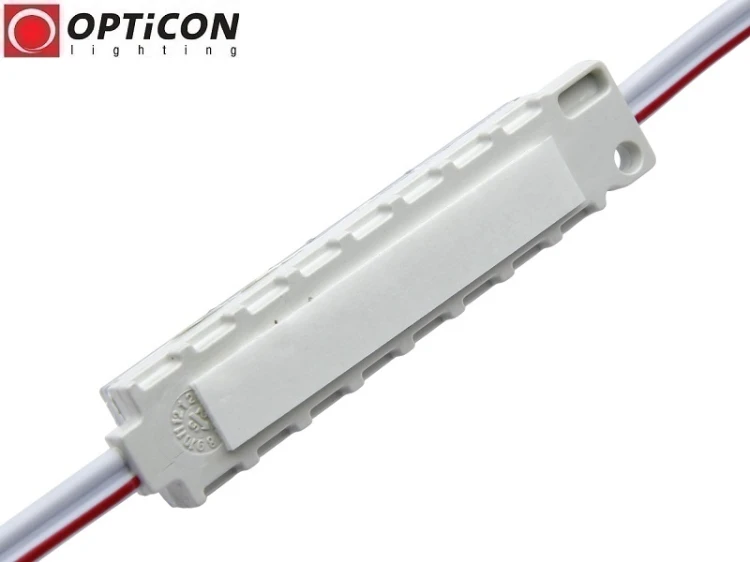

Łatwy montaż – taśma klejąca na spodzie modułu

Moduł LED OPTICON wyposażono w taśmę klejącą umieszczoną na spodzie obudowy.

Rozwiązanie to umożliwia szybkie mocowanie modułów na odpowiednio przygotowanej powierzchni kasetonu reklamowego lub innej konstrukcji.

Jak zamontować moduły LED Backlight 10000K?

1. Dobierz liczbę modułów do wymiarów podświetlanej powierzchni.
2. Zaplanuj rozmieszczenie modułów na tylnej powierzchni kasetonu.
3. Ustal odpowiedni rozstaw modułów.
4. Oczyść i odtłuść powierzchnię montażową.
5. Zamocuj moduły za pomocą taśmy klejącej.
6. Podłącz moduły do odpowiedniego zasilacza LED 24V DC.
7. W razie potrzeby zastosuj kompatybilny sterownik PWM.
8. Zabezpiecz połączenia elektryczne przed wilgocią.
9. Sprawdź równomierność podświetlenia.
10. W razie potrzeby skoryguj rozmieszczenie modułów.

W instalacjach narażonych na drgania, wysoką temperaturę lub inne wymagające warunki należy upewnić się, że zastosowany sposób mocowania zapewnia odpowiednią trwałość.

Gdzie stosuje się moduły LED OPTICON Backlight 10000K?

• Kasetony reklamowe – intensywne podświetlenie od tyłu.
• Litery przestrzenne LED – podświetlane napisy o bardzo chłodnej barwie.
• Szyldy reklamowe – wyraziste oznakowanie sklepów i lokali usługowych.
• Logotypy firmowe – podświetlenie elementów identyfikacji wizualnej.
• Reklamy świetlne – instalacje wewnętrzne i zewnętrzne.
• Witryny sklepowe – dekoracyjne akcenty świetlne.
• Gabloty reklamowe – efektowne podświetlenie.
• Ekspozytory handlowe – podświetlenie wybranych produktów.
• Stoiska targowe – wyróżnienie elementów reklamowych.
• Oświetlenie dekoracyjne – wybrane zastosowania architektoniczne.

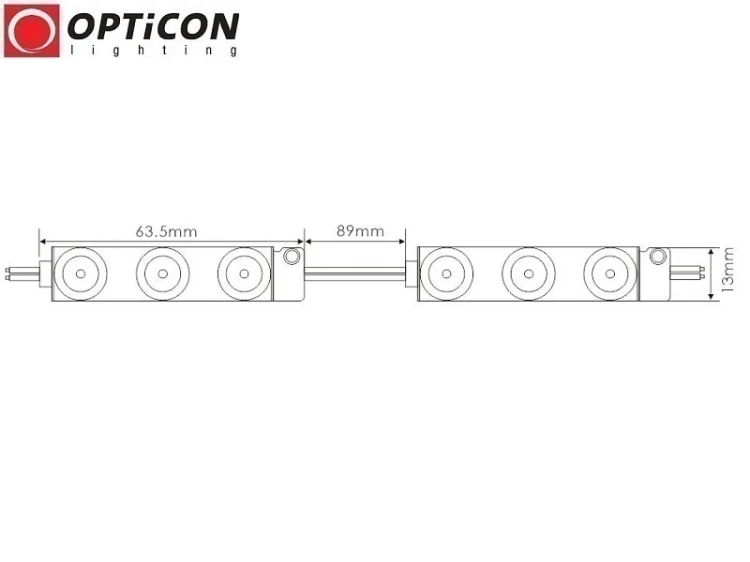

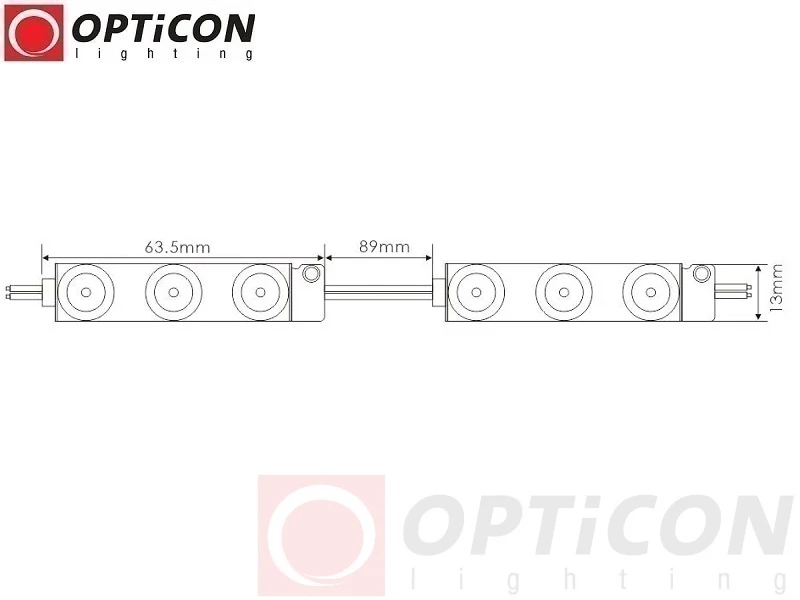

Wymiary modułu LED OPTICON Backlight

• Długość modułu: 63,5 mm.
• Szerokość modułu: 13 mm.
• Wysokość modułu: 11 mm.
• Długość przewodu między modułami: 89 mm.
• Kolor obudowy: biały.

Kompaktowa konstrukcja ułatwia montaż modułu w różnych konstrukcjach reklamowych, w tym w kasetonach i literach przestrzennych.

Dane techniczne – moduł LED OPTICON 24V 1W IP68 Backlight 175° 10000K

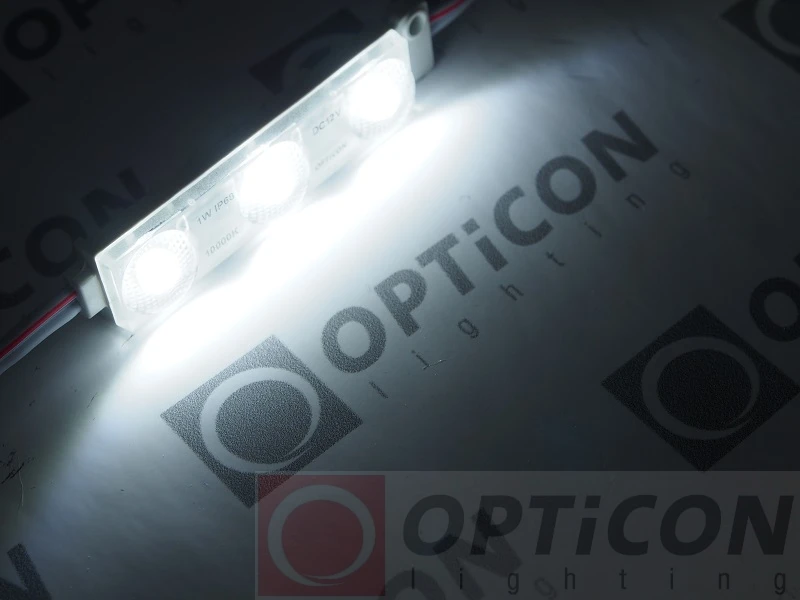

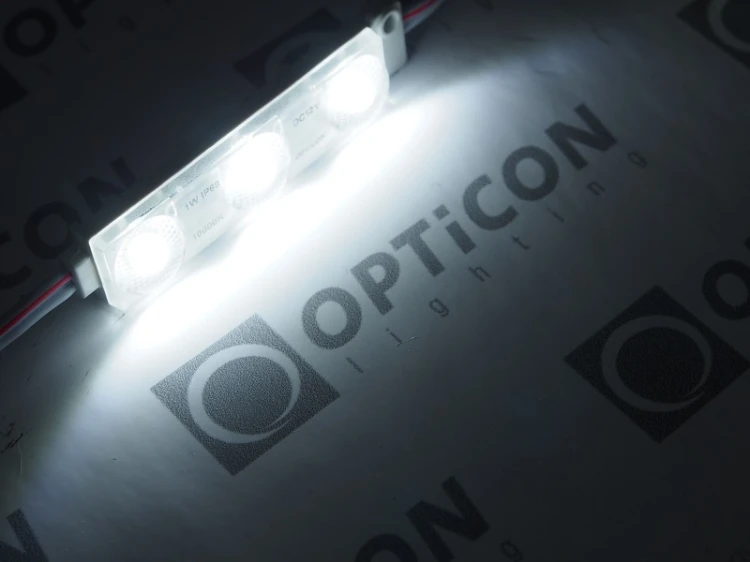

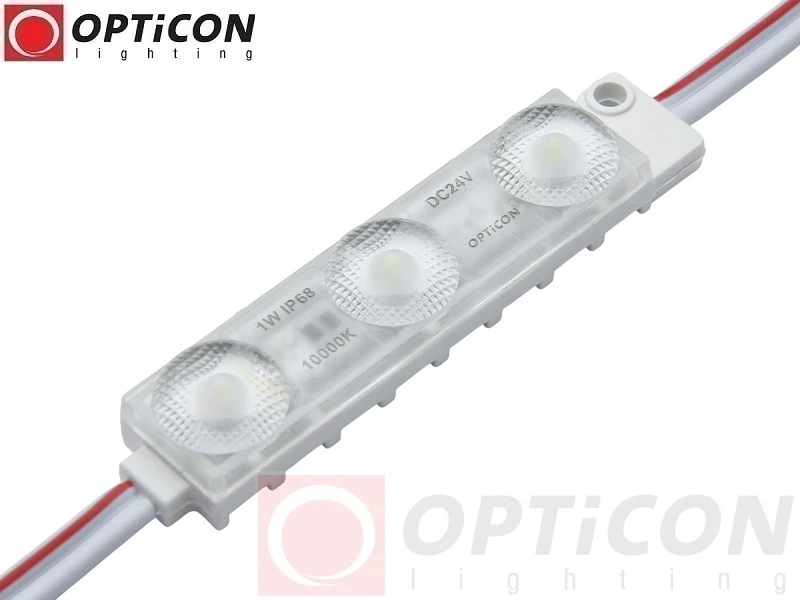

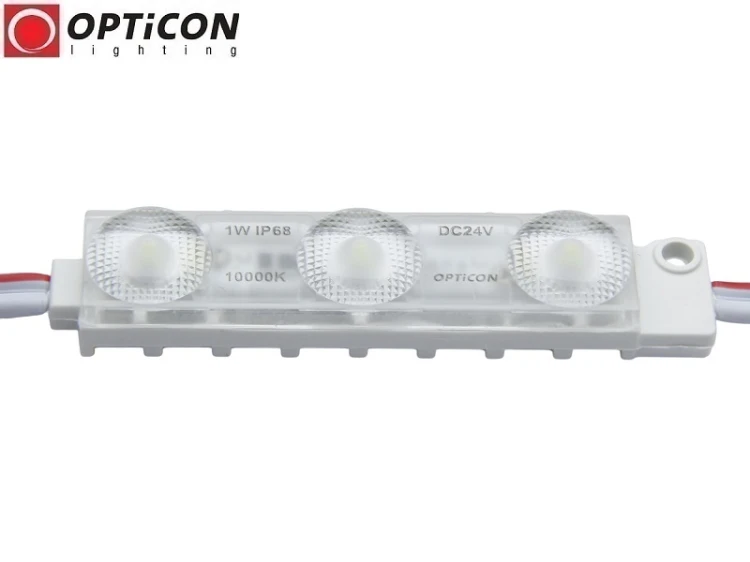

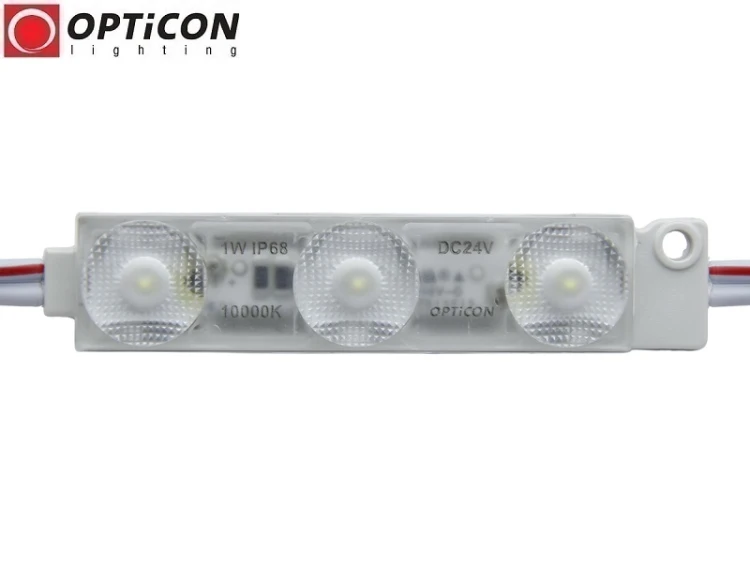

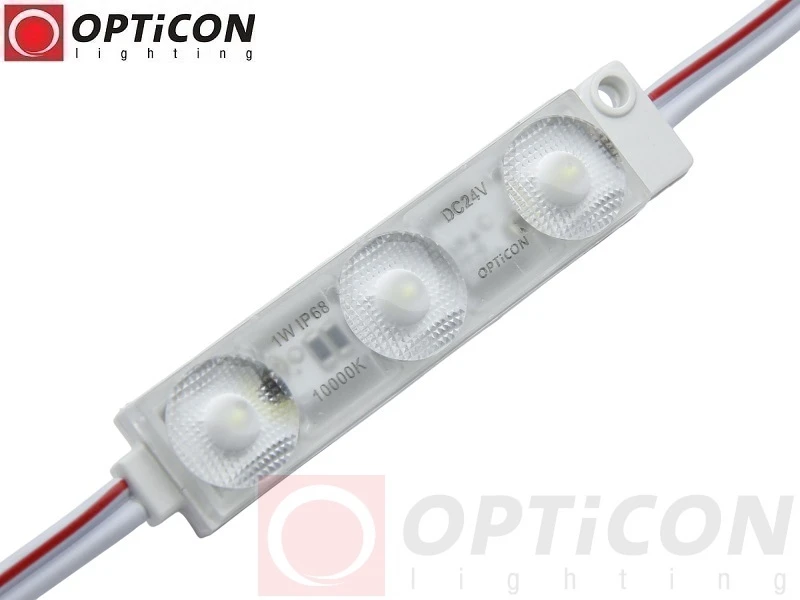

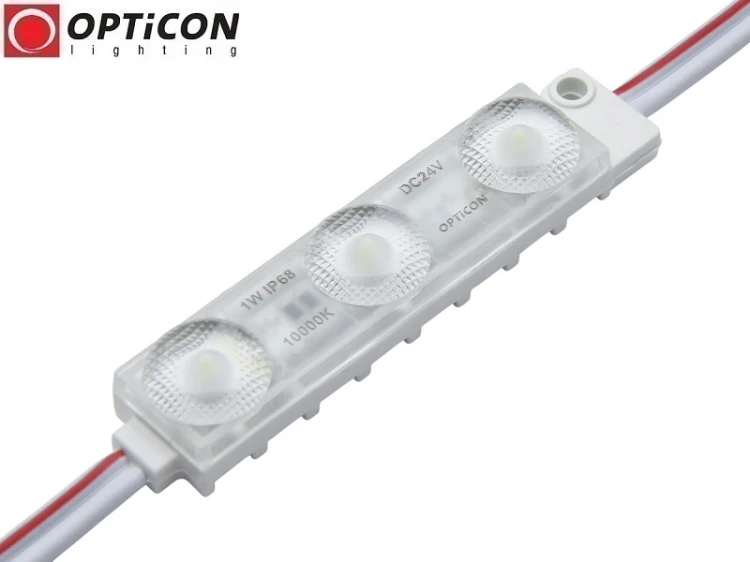

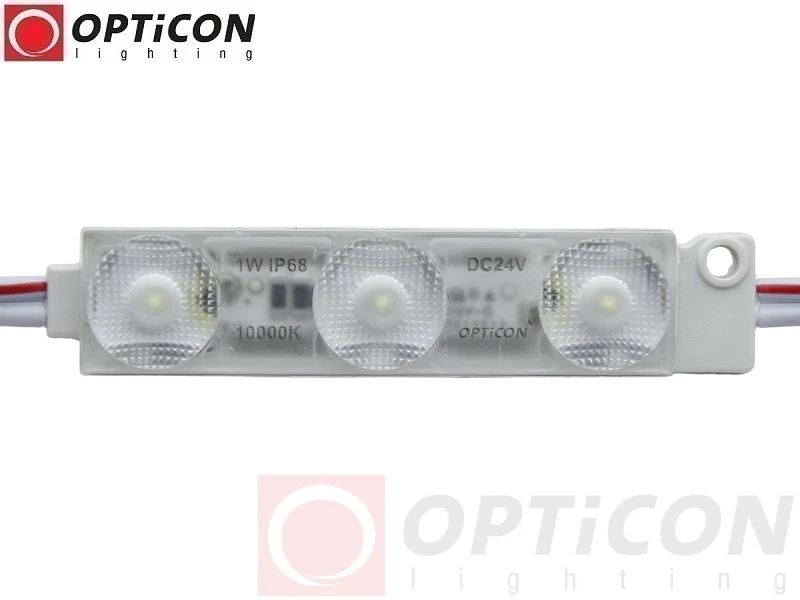

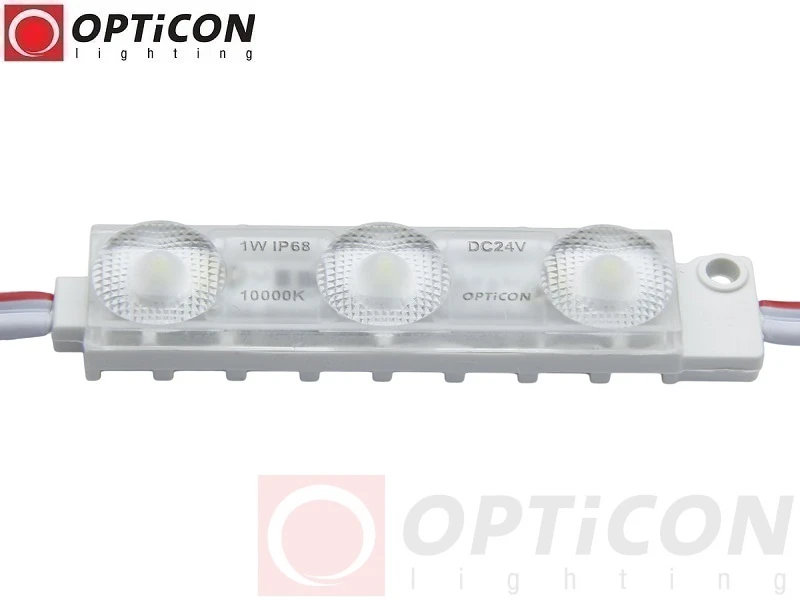

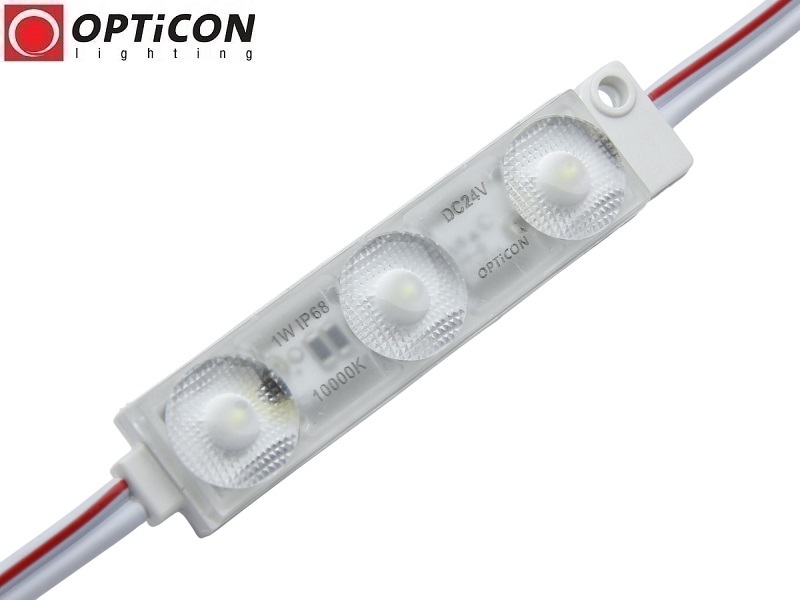

Zdjęcia modułu LED OPTICON Backlight 24V 1W 10000K

FAQ – najczęściej zadawane pytania o moduł LED Backlight 10000K

Jaką barwę światła emituje moduł LED OPTICON?

Moduł emituje bardzo zimne białe światło o temperaturze barwowej 10000K.

Czym różni się barwa 10000K od 6000K?

Barwa 10000K jest znacznie chłodniejsza od popularnej zimnej bieli 6000K i może dawać bardziej niebieskawy efekt wizualny.

Czy można regulować jasność modułu LED?

Tak. Jasność można regulować za pomocą odpowiedniego sterownika PWM 24V DC.

Co oznacza technologia Backlight?

Backlight to technologia podświetlania, w której moduły LED montuje się najczęściej na tylnej powierzchni kasetonu reklamowego, kierując światło w stronę jego frontu.

Jaki jest kąt świecenia modułu?

Moduł wyposażono w szerokokątną soczewkę o kącie świecenia 175°.

Ile diod LED znajduje się w module?

Moduł posiada 3 diody LED SMD2835.

Jaka jest moc pojedynczego modułu?

Moc pobierana przez pojedynczy moduł wynosi 1W.

Jaki jest strumień świetlny modułu?

Strumień świetlny wynosi 100 lm, a skuteczność świetlna 100 lm/W.

Do jakich kasetonów reklamowych przeznaczony jest moduł?

Moduł może być stosowany między innymi w kasetonach reklamowych o głębokości około 8–20 cm, przy odpowiednio dobranym rozmieszczeniu.

Jakie napięcie zasilania jest wymagane?

Moduł wymaga stabilizowanego napięcia 24V DC.

Czy moduł nadaje się do zastosowań zewnętrznych?

Tak. Obudowa posiada stopień ochrony IP68. Połączenia elektryczne wymagają odpowiedniego zabezpieczenia przed wilgocią.

Ile modułów znajduje się w fabrycznym łańcuchu?

Fabryczny łańcuch zawiera 50 modułów LED.

Czy moduły sprzedawane są na sztuki?

Tak. Moduły sprzedawane są na pojedyncze sztuki.

Jakie są wymiary modułu?

Wymiary wynoszą 63,5 × 13 × 11 mm.

Jaka jest długość przewodu między modułami?

Długość przewodu między modułami wynosi 89 mm.

Dlaczego warto wybrać moduł LED OPTICON Backlight 10000K?

Moduł LED OPTICON 24V DC 1W IP68 Backlight 175° 10000K to profesjonalne rozwiązanie do podświetlania kasetonów reklamowych, liter przestrzennych, szyldów, logotypów i innych konstrukcji wymagających szerokiego rozsyłu bardzo zimnego białego światła.

Produkt powstał na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie technologii oświetlenia LED.

Połączenie 3 diod SMD2835, szerokokątnej soczewki 175°, strumienia świetlnego 100 lm, skuteczności 100 lm/W, zasilania 24V DC oraz hermetycznej obudowy IP68 pozwala tworzyć energooszczędne i efektowne instalacje reklamowe.

Wybierz moduł LED OPTICON Backlight 10000K, jeżeli potrzebujesz kompaktowego, energooszczędnego i hermetycznego źródła bardzo zimnego białego światła do profesjonalnego podświetlania reklam, szyldów i kasetonów.

Produkty uzupełniające – zasilacze LED 24V DC i sterowniki LED MONO

Do prawidłowej pracy modułów LED OPTICON Backlight 10000K niezbędny jest odpowiedni zasilacz LED 24V DC.

Jeżeli instalacja ma umożliwiać regulację jasności, można dodatkowo zastosować kompatybilny sterownik LED MONO PWM 24V DC.

• Zasilacze LED 24V DC – do zasilania modułów LED Backlight.
• Sterowniki LED MONO – do regulacji jasności jednokolorowych modułów LED.
