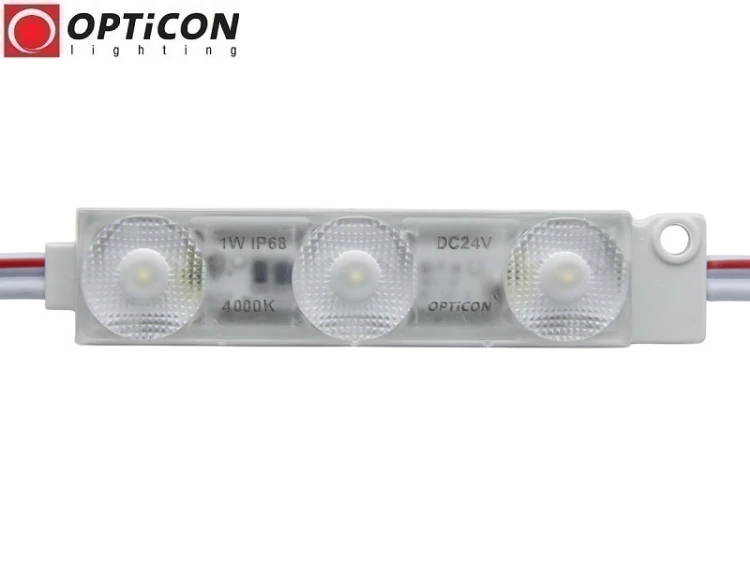

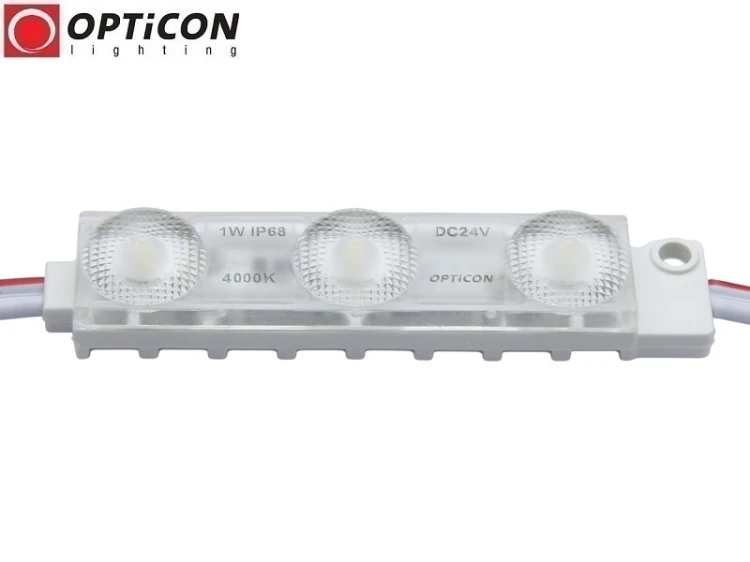

Moduł LED OPTICON Backlight 24V DC 1W IP68 4000K – 3× SMD2835, 100 lm, 175°

Moduł LED 24V 4000K do kasetonów reklamowych, liter przestrzennych i szyldów

Moduł LED OPTICON Backlight 24V DC 1W IP68 4000K to profesjonalne źródło światła przeznaczone do podświetlania kasetonów reklamowych, liter przestrzennych, logotypów, szyldów, tablic reklamowych oraz elementów dekoracyjnych. Dzięki zastosowaniu 3 wydajnych diod LED SMD2835 oraz specjalistycznej szerokokątnej soczewki Backlight 175° moduł umożliwia uzyskanie szerokiego rozsyłu światła i równomiernego podświetlenia powierzchni reklamowych.

Moduł emituje neutralne białe światło o temperaturze barwowej 4000K, które zapewnia naturalny, wyraźny i uniwersalny efekt podświetlenia. Barwa neutralna nie jest ani wyraźnie żółta, ani nadmiernie niebieska, dzięki czemu dobrze sprawdza się w reklamach świetlnych, witrynach sklepowych oraz podświetlanych grafikach.

Przy poborze mocy wynoszącym zaledwie 1W moduł generuje strumień świetlny 100 lumenów, co odpowiada skuteczności świetlnej 100 lm/W. Pozwala to tworzyć energooszczędne instalacje LED, w których ważne są zarówno intensywność świecenia, jak i koszty eksploatacji.

Zasilanie 24V DC, hermetyczna obudowa IP68, kompaktowe wymiary 63,5 × 13 × 11 mm oraz możliwość regulacji jasności za pomocą sterowników PWM sprawiają, że moduł OPTICON doskonale sprawdza się w profesjonalnych instalacjach reklamowych i oświetleniowych.

OPTICON – moduł LED stworzony na podstawie wieloletniego doświadczenia

Moduł LED OPTICON Backlight 24V DC 1W 4000K powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, technologii podświetlania oraz profesjonalnych systemów oświetleniowych.

Wieloletnia praktyka firmy OPTICON w zakresie technologii LED pozwala rozwijać produkty odpowiadające na potrzeby producentów reklam świetlnych, instalatorów oraz użytkowników wymagających instalacji oświetleniowych.

W prezentowanym module zastosowano 3 wydajne diody LED SMD2835, specjalistyczną optykę Backlight 175°, zasilanie 24V DC oraz hermetyczną obudowę o stopniu ochrony IP68.

Połączenie tych rozwiązań umożliwiło stworzenie kompaktowego modułu LED, który oferuje wysoką skuteczność świetlną, szeroki rozsył światła, wygodny montaż oraz możliwość regulacji jasności.

Najważniejsze zalety modułu LED OPTICON Backlight 4000K

• 3 wydajne diody LED SMD2835 – intensywne światło przy niewielkim poborze energii.
• Neutralna biała barwa światła 4000K – naturalne i uniwersalne podświetlenie.
• Strumień świetlny 100 lm – efektywne oświetlenie powierzchni reklamowych.
• Skuteczność świetlna 100 lm/W – wysoka efektywność energetyczna.
• Moc 1W – energooszczędna praca.
• Napięcie zasilania 24V DC – współpraca ze stabilizowanymi zasilaczami LED.
• Szerokokątna soczewka 175° – równomierne rozprowadzanie światła.
• Technologia Backlight – przeznaczona do podświetlania powierzchni od tyłu.
• Hermetyczna obudowa IP68 – bardzo wysoki stopień ochrony przed pyłem i wodą.
• Możliwość regulacji jasności PWM – współpraca ze sterownikami LED MONO 24V DC.
• Taśma montażowa od spodu – szybki i wygodny montaż.
• Kompaktowe wymiary 63,5 × 13 × 11 mm.
• Fabryczne łańcuchy po 50 modułów – wygodne wykonywanie większych instalacji.
• Sprzedaż na sztuki – możliwość zamówienia potrzebnej liczby modułów.
• Zastosowanie wewnętrzne i zewnętrzne.
• Gwarancja 24 miesiące.

Barwa światła 4000K – naturalna biała neutralna

Temperatura barwowa 4000K oznacza neutralne białe światło, które nie jest ani wyraźnie ciepłe, ani nadmiernie chłodne. Dzięki temu dobrze sprawdza się w instalacjach reklamowych, ekspozycyjnych i dekoracyjnych.

Neutralna biel 4000K pozwala uzyskać estetyczne i czytelne podświetlenie. Jest szczególnie przydatna w kasetonach reklamowych, podświetlanych logotypach, szyldach i tablicach, w których zależy nam na uniwersalnym charakterze światła.

Porównanie popularnych temperatur barwowych LED

• 3000K – biała ciepła, o żółtawym odcieniu.
• 4000K – biała neutralna, naturalna i uniwersalna.
• 6000K – biała zimna, o chłodnym charakterze.
• 7000K – biała zimna, wyrazista i chłodna.
• 10000K – biała bardzo zimna, z wyraźnie niebieskawym odcieniem.

Moduł LED OPTICON 4000K jest szczególnie dobrym wyborem do projektów, w których potrzebne jest neutralne, naturalne i estetyczne białe światło.

Gdzie sprawdzi się światło 4000K?

• Kasetony reklamowe – neutralne białe podświetlenie.
• Litery przestrzenne LED – czytelne podświetlane napisy.
• Logotypy firmowe – naturalna barwa światła.
• Szyldy reklamowe – estetyczne podświetlenie.
• Tablice reklamowe – równomierne oświetlenie grafiki.
• Witryny sklepowe – podświetlenie ekspozycji.
• Gabloty i ekspozytory – neutralne oświetlenie dekoracyjne.
• Stoiska targowe – profesjonalne podświetlenie elementów reklamowych.
• Instalacje dekoracyjne – podświetlenie wnęk i elementów architektonicznych.

100 lumenów przy mocy 1W – wysoka skuteczność świetlna

Moduł LED OPTICON Backlight 4000K generuje strumień świetlny 100 lm, pobierając jedynie 1W energii elektrycznej.

Oznacza to skuteczność świetlną na poziomie 100 lm/W.

Wysoka skuteczność świetlna jest szczególnie ważna w profesjonalnych instalacjach reklamowych, gdzie jednocześnie pracuje kilkanaście, kilkadziesiąt, a czasami nawet kilkaset modułów LED.

Dlaczego skuteczność świetlna ma znaczenie?

• Więcej światła przy mniejszym poborze energii.
• Niższe koszty eksploatacji instalacji.
• Możliwość tworzenia rozbudowanych systemów podświetlenia.
• Efektywne wykorzystanie energii elektrycznej.
• Łatwiejsze planowanie mocy całej instalacji.

Technologia Backlight – równomierne podświetlenie powierzchni reklamowych

Backlight to technologia podświetlania, w której moduły LED montuje się najczęściej na tylnej powierzchni kasetonu reklamowego, kierując emitowane światło w stronę jego frontu.

W module OPTICON zastosowano szerokokątną soczewkę 175°, która pozwala rozprowadzić światło na dużej powierzchni.

Przy odpowiednim rozmieszczeniu modułów można ograniczyć widoczność pojedynczych punktów świetlnych oraz uzyskać jednolite podświetlenie reklamy.

Rozwiązanie to jest szczególnie przydatne w kasetonach reklamowych, literach przestrzennych, podświetlanych logotypach oraz tablicach reklamowych.

Najważniejsze korzyści technologii Backlight

• Równomierne podświetlanie dużych powierzchni.
• Ograniczenie widoczności pojedynczych punktów LED.
• Efektywne wykorzystanie szerokiego kąta świecenia.
• Możliwość dopasowania liczby modułów do wielkości reklamy.
• Wygodne rozmieszczanie modułów na tylnej ścianie kasetonu.
• Profesjonalne podświetlenie szyldów, liter i logotypów.

Soczewka Backlight 175° – szeroki rozsył światła

Jedną z najważniejszych cech modułu LED OPTICON jest specjalistyczna soczewka o kącie świecenia 175°.

W porównaniu z typowymi diodami LED o kącie świecenia około 120°, szerokokątna optyka umożliwia rozprowadzenie światła na znacznie większej powierzchni.

Ma to szczególne znaczenie w reklamach świetlnych, gdzie ważne jest ograniczenie widocznych punktów świetlnych i uzyskanie jednolitego podświetlenia.

Szeroki kąt świecenia może umożliwić zastosowanie większych odstępów pomiędzy modułami, jednak ostateczny rozstaw należy zawsze dobrać do konkretnej konstrukcji reklamowej.

Od czego zależy równomierność podświetlenia?

• Głębokości kasetonu reklamowego.
• Rozstawu modułów LED.
• Liczby zastosowanych modułów.
• Odległości modułów od podświetlanej powierzchni.
• Rodzaju materiału frontowego.
• Przepuszczalności światła przez grafikę reklamową.
• Koloru i właściwości odbijających wnętrza kasetonu.
• Oczekiwanego efektu świetlnego.

Moduł LED do kasetonów reklamowych o głębokości 8–20 cm

Moduł LED OPTICON Backlight 24V DC 1W 4000K może być stosowany między innymi w kasetonach reklamowych o głębokości około 8–20 cm.

W tego typu konstrukcjach szerokokątna soczewka pozwala rozprowadzić światło na dużej powierzchni.

Przy odpowiednio dobranym rozstawie modułów można uzyskać jednolite podświetlenie bez wyraźnie widocznych punktów LED.

Ważne: zakres 8–20 cm ma charakter orientacyjny. Ostateczny rozstaw modułów zależy od konstrukcji kasetonu, rodzaju materiału frontowego, jego przepuszczalności oraz oczekiwanego efektu. Przed wykonaniem dużej instalacji zaleca się przeprowadzenie próby podświetlenia.

3 diody LED SMD2835 – wydajne źródło światła

Moduł LED OPTICON wyposażono w 3 diody LED SMD2835.

Zastosowanie wydajnych diod LED oraz specjalistycznej optyki Backlight umożliwia uzyskanie intensywnego neutralnego białego światła o szerokim kącie świecenia.

Moduł pobiera moc 1W i generuje strumień świetlny 100 lm, dzięki czemu pozwala wykonywać rozbudowane instalacje reklamowe przy stosunkowo niewielkim zapotrzebowaniu na energię elektryczną.

Energooszczędne oświetlenie LED 24V – moc 1W

Każdy moduł LED OPTICON Backlight 4000K pobiera moc 1W.

Dzięki temu można tworzyć instalacje składające się z wielu modułów przy zachowaniu przewidywalnego poboru energii.

Przykładowa moc instalacji

• 10 modułów – łącznie 10W.
• 20 modułów – łącznie 20W.
• 50 modułów – łącznie 50W.
• 100 modułów – łącznie 100W.
• 150 modułów – łącznie 150W.
• 200 modułów – łącznie 200W.

Znajomość poboru mocy pozwala łatwo zaplanować instalację oraz dobrać odpowiedni zasilacz LED 24V DC.

Hermetyczna obudowa IP68 – bardzo wysoka ochrona przed wodą i pyłem

Moduł LED OPTICON Backlight 4000K posiada hermetyczną obudowę o stopniu ochrony IP68.

Oznaczenie IP68 informuje o pyłoszczelności oraz ochronie przed skutkami zanurzenia w wodzie w warunkach określonych przez producenta.

Wysoka klasa szczelności umożliwia stosowanie modułu w odpowiednio wykonanych instalacjach narażonych na:

• kurz i pył,
• wilgoć,
• deszcz,
• zachlapania,
• zmienne warunki atmosferyczne.

Dzięki temu moduł może być wykorzystywany w reklamach świetlnych montowanych wewnątrz i na zewnątrz budynków.

Ważne: stopień ochrony IP68 nie oznacza automatycznie możliwości ciągłej pracy pod wodą w dowolnych warunkach. Dopuszczalne warunki zanurzenia powinny być zgodne z dokumentacją producenta. Połączenia elektryczne, zasilacz i sterownik również muszą być odpowiednio zabezpieczone przed wilgocią.

Zasilanie 24V DC – jak dobrać zasilacz do modułów LED?

Moduł LED OPTICON przeznaczony jest do pracy z napięciem 24V DC.

Do jego zasilania należy stosować stabilizowany zasilacz LED typu Constant Voltage (CV), zapewniający stałe napięcie wyjściowe 24V DC.

Przy doborze zasilacza należy uwzględnić łączną moc wszystkich modułów oraz odpowiedni zapas mocy.

Przykładowe obciążenie instalacji LED 24V

Przykład – dobór zasilacza do 50 modułów LED

• Moc pojedynczego modułu: 1W.
• Liczba modułów: 50 sztuk.
• Łączna moc: 50W.
• Łączny obliczeniowy prąd: około 2,08A.

Przy przyjęciu około 20% zapasu mocy zasilacz powinien mieć moc znamionową wynoszącą co najmniej 60W.

Praktycznym rozwiązaniem będzie zasilacz LED 24V DC 60W lub o większej mocy, odpowiednio dobrany do warunków pracy instalacji.

W przypadku długich łańcuchów modułów należy uwzględnić przekrój przewodów, spadki napięcia oraz dopuszczalne obciążenie poszczególnych odcinków instalacji.

Ważne: modułu nie wolno podłączać bezpośrednio do napięcia 230V AC ani do instalacji 12V DC.

Regulacja jasności PWM – współpraca ze sterownikami LED MONO 24V

Moduł LED OPTICON Backlight 4000K umożliwia regulację jasności za pomocą odpowiednich sterowników PWM 24V DC, przeznaczonych do jednokolorowych taśm i modułów LED.

Technologia PWM (Pulse Width Modulation) polega na szybkim włączaniu i wyłączaniu zasilania, co pozwala regulować średnią moc dostarczaną do modułów i zmieniać intensywność świecenia.

Dzięki temu można dostosować jasność neutralnego białego podświetlenia do charakteru reklamy, warunków otoczenia lub oczekiwanego efektu dekoracyjnego.

Zalety regulacji jasności PWM

• Płynna regulacja intensywności światła.
• Możliwość dostosowania jasności reklamy do pory dnia.
• Możliwość ograniczenia poboru energii przy niższej jasności.
• Wygodne sterowanie podświetleniem kasetonów reklamowych.
• Współpraca ze sterownikami LED MONO 24V DC.
• Możliwość integracji z instalacjami LED 24V DC.

Do regulacji należy stosować sterownik PWM przeznaczony do napięcia 24V DC, o wydajności prądowej dostosowanej do liczby podłączonych modułów.

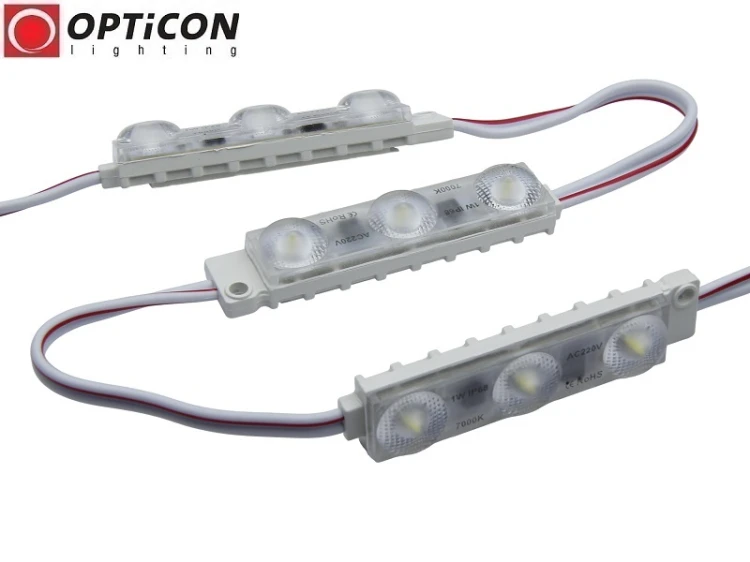

Fabryczne łańcuchy po 50 modułów – sprzedaż na sztuki

Moduły LED OPTICON Backlight 4000K fabrycznie pakowane są w łańcuchy po 50 sztuk.

Takie rozwiązanie ułatwia montaż większych instalacji reklamowych oraz rozmieszczanie modułów na tylnej powierzchni kasetonu.

Długość przewodu między modułami wynosi 89 mm.

• Fabryczny łańcuch: 50 modułów.
• Sprzedaż: na sztuki.
• Długość przewodu między modułami: 89 mm.
• Moc pojedynczego modułu: 1W.
• Łączna moc 50 modułów: 50W.
• Łączny obliczeniowy prąd 50 modułów: około 2,08A przy 24V DC.

Sprzedaż pojedynczych modułów umożliwia zamówienie dokładnie takiej liczby sztuk, jaka jest potrzebna do wykonania konkretnej instalacji.

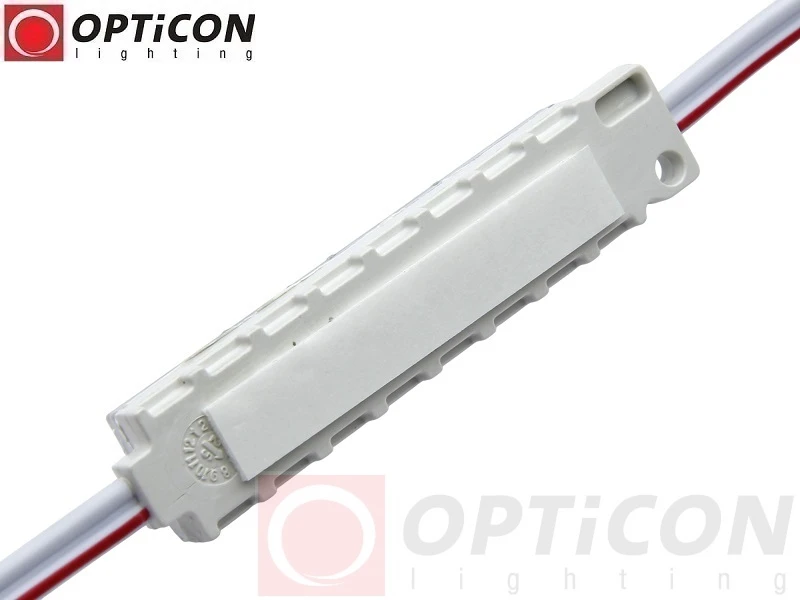

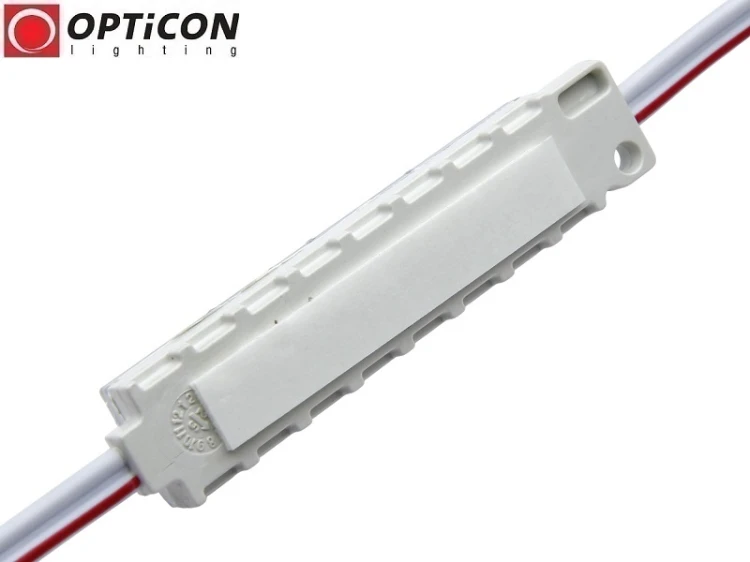

Łatwy montaż – taśma klejąca na spodzie modułu

Moduł LED OPTICON wyposażono w taśmę klejącą umieszczoną na spodzie obudowy.

Rozwiązanie to umożliwia szybkie mocowanie modułów na odpowiednio przygotowanej powierzchni kasetonu reklamowego lub innej konstrukcji.

Jak zamontować moduły LED Backlight 4000K?

1. Dobierz liczbę modułów do wymiarów podświetlanej powierzchni.
2. Zaplanuj rozmieszczenie modułów na tylnej powierzchni kasetonu.
3. Ustal odpowiedni rozstaw modułów.
4. Oczyść i odtłuść powierzchnię montażową.
5. Zamocuj moduły za pomocą taśmy klejącej.
6. Podłącz moduły do odpowiedniego zasilacza LED 24V DC.
7. W razie potrzeby zastosuj kompatybilny sterownik PWM.
8. Zabezpiecz połączenia elektryczne przed wilgocią.
9. Sprawdź równomierność podświetlenia.
10. W razie potrzeby skoryguj rozmieszczenie modułów.

W instalacjach narażonych na drgania, wysoką temperaturę lub inne wymagające warunki należy upewnić się, że zastosowany sposób mocowania zapewnia odpowiednią trwałość.

Gdzie stosuje się moduły LED OPTICON Backlight 4000K?

• Kasetony reklamowe Backlight – neutralne białe podświetlenie od tyłu.
• Litery przestrzenne LED – podświetlanie napisów i znaków.
• Szyldy reklamowe – oznakowanie sklepów i lokali usługowych.
• Logotypy firmowe – neutralne podświetlenie elementów identyfikacji wizualnej.
• Reklamy świetlne – instalacje wewnętrzne i zewnętrzne.
• Witryny sklepowe – dekoracyjne oświetlenie ekspozycji.
• Gabloty reklamowe – neutralne akcenty świetlne.
• Ekspozytory handlowe – podświetlenie produktów.
• Stoiska targowe – podświetlenie elementów reklamowych.
• Oświetlenie dekoracyjne – wybrane zastosowania architektoniczne.

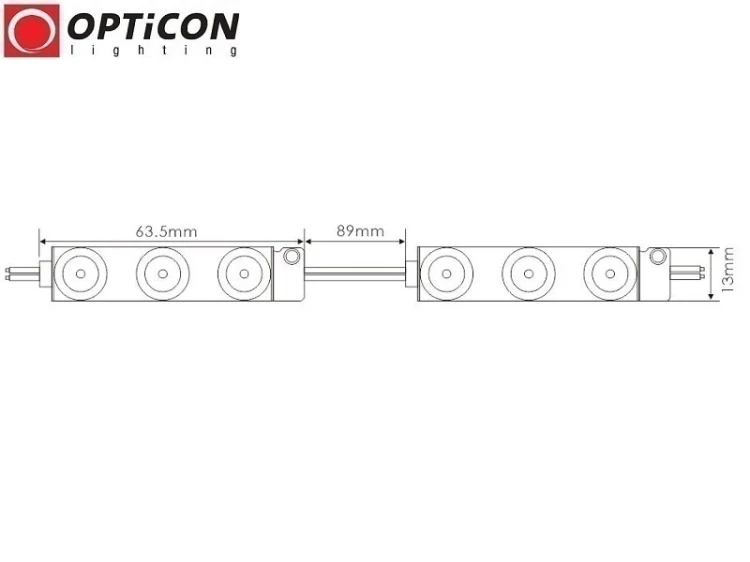

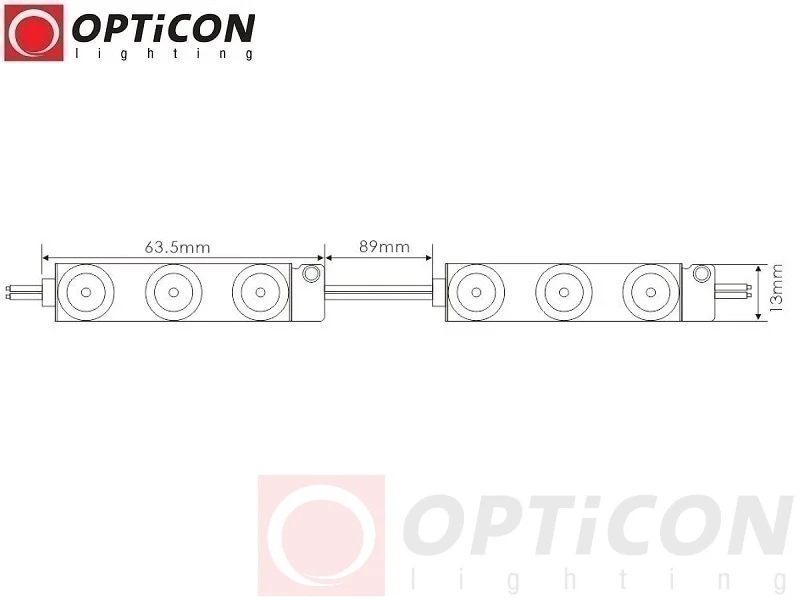

Wymiary modułu LED OPTICON Backlight 4000K

• Długość modułu: 63,5 mm.
• Szerokość modułu: 13 mm.
• Wysokość modułu: 11 mm.
• Długość przewodu między modułami: 89 mm.
• Kolor obudowy: biały.

Kompaktowa konstrukcja ułatwia montaż modułu w różnych konstrukcjach reklamowych, w tym w kasetonach i literach przestrzennych.

Dane techniczne – moduł LED OPTICON 24V 1W IP68 4000K Backlight 175°

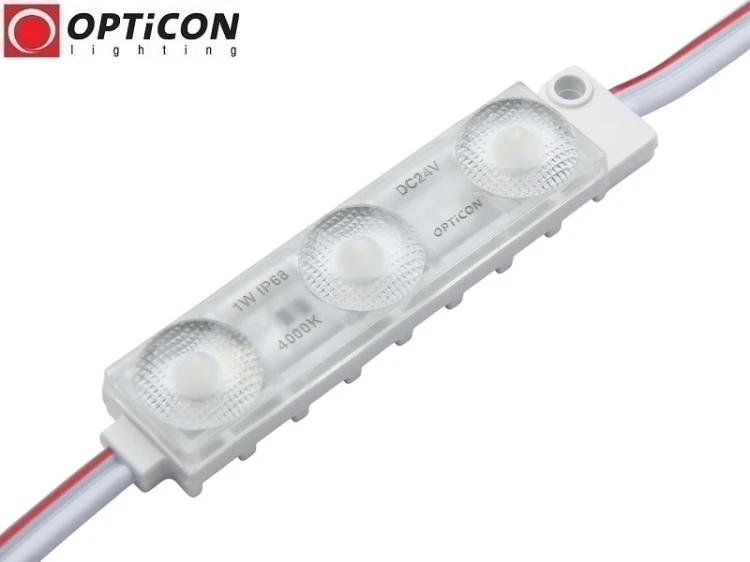

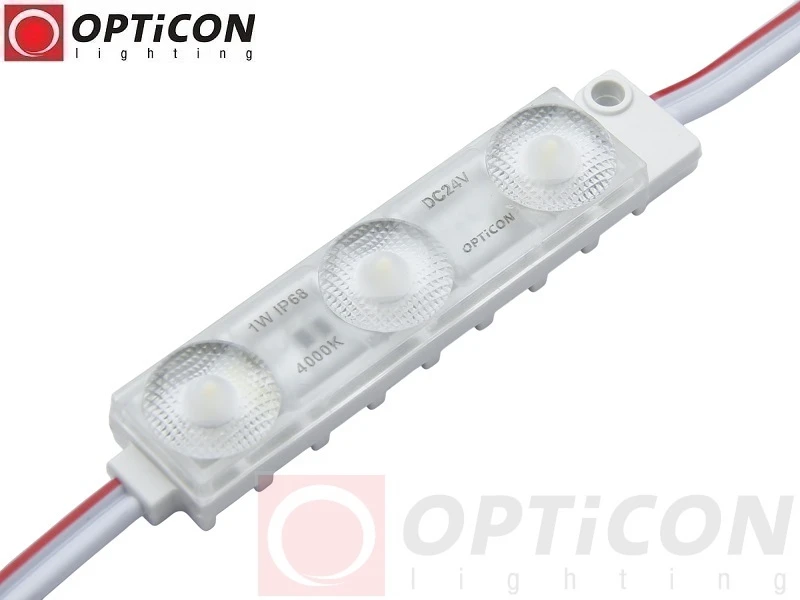

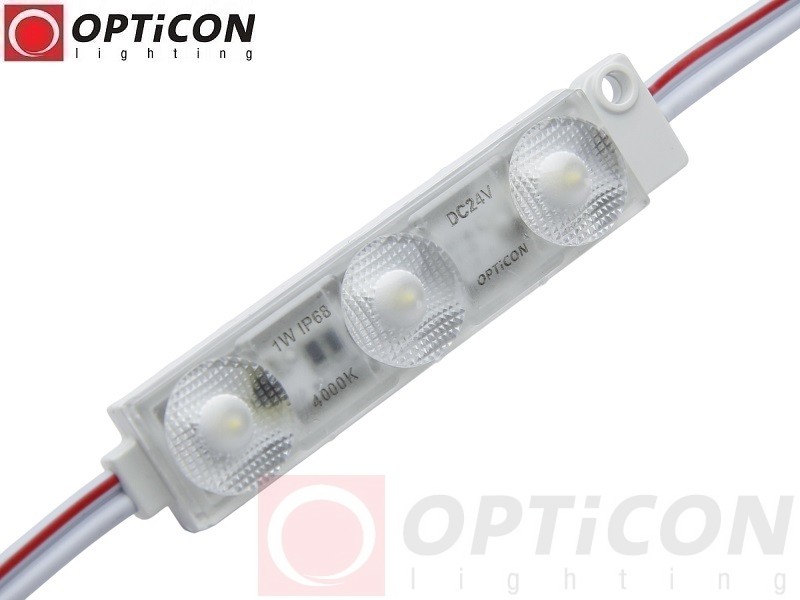

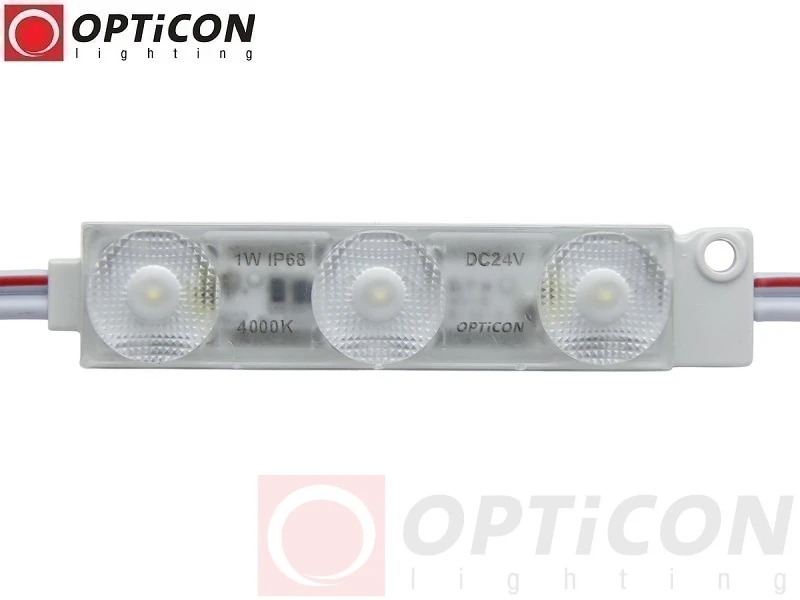

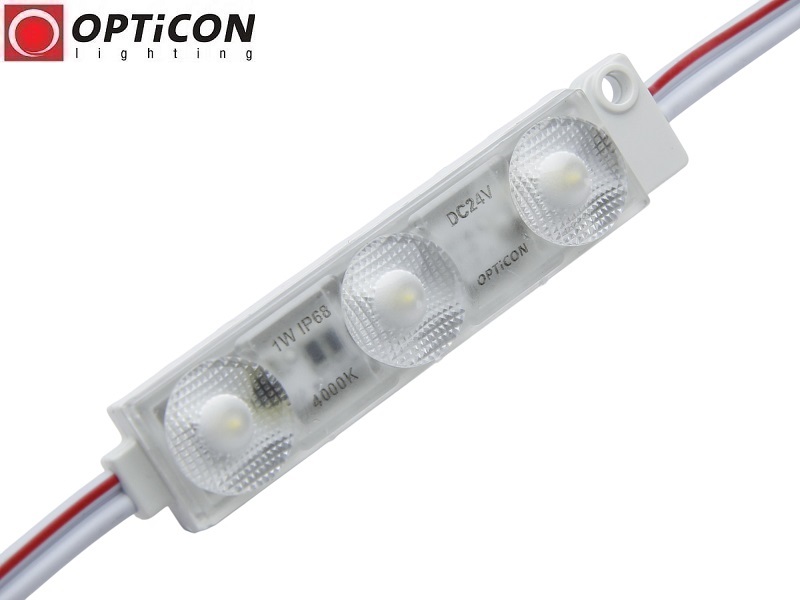

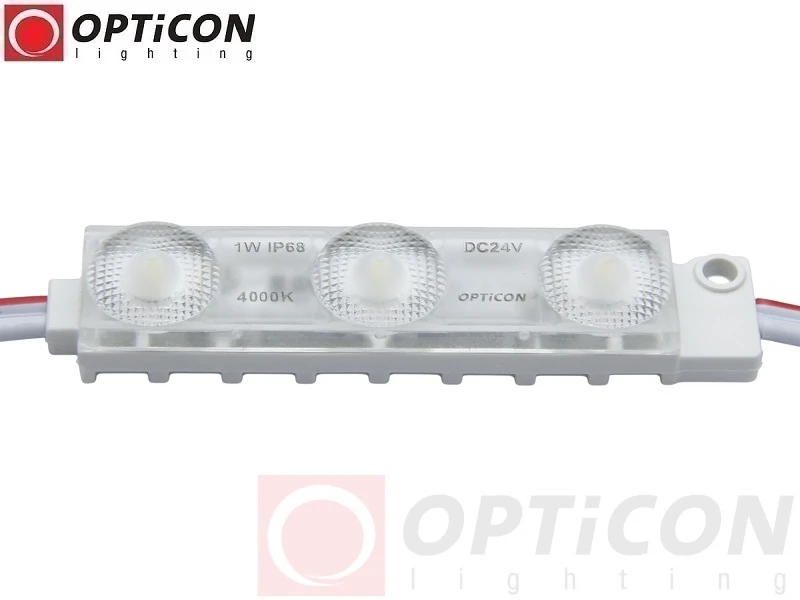

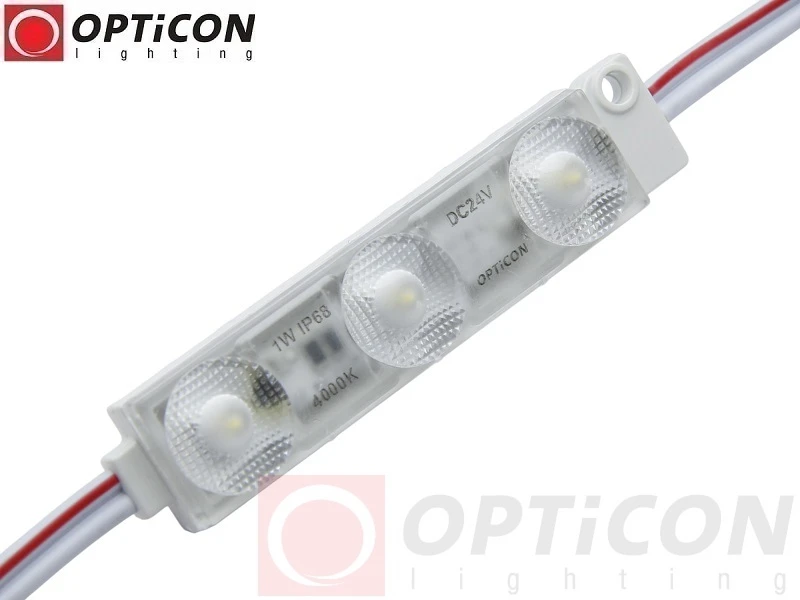

Zdjęcia modułu LED OPTICON Backlight 4000K

FAQ – najczęściej zadawane pytania o moduł LED Backlight 4000K

Co oznacza barwa światła 4000K?

4000K to neutralna biała barwa światła, która zapewnia naturalne i uniwersalne podświetlenie.

Czym różni się 4000K od 6000K?

Światło 4000K ma bardziej neutralny charakter niż zimna biel 6000K.

Co oznacza technologia Backlight?

Backlight to technologia podświetlania, w której moduły LED montuje się najczęściej na tylnej powierzchni kasetonu reklamowego, kierując światło w stronę jego frontu.

Jaki jest kąt świecenia modułu?

Moduł wyposażono w szerokokątną soczewkę o kącie świecenia 175°.

Ile diod LED znajduje się w module?

Moduł posiada 3 diody LED SMD2835.

Jaki strumień świetlny generuje moduł?

Strumień świetlny wynosi 100 lm.

Jaka jest moc pojedynczego modułu?

Moc pobierana przez pojedynczy moduł wynosi 1W.

Do jakich kasetonów reklamowych przeznaczony jest moduł?

Moduł może być stosowany między innymi w kasetonach reklamowych o głębokości około 8–20 cm, przy odpowiednio dobranym rozmieszczeniu.

Jakie napięcie zasilania jest wymagane?

Moduł wymaga stabilizowanego napięcia 24V DC.

Czy można regulować jasność modułów LED?

Tak. Moduł umożliwia regulację jasności za pomocą odpowiednich sterowników PWM 24V DC.

Czy moduł nadaje się do zastosowań zewnętrznych?

Tak. Obudowa posiada stopień ochrony IP68. Połączenia elektryczne wymagają odpowiedniego zabezpieczenia przed wilgocią.

Ile modułów znajduje się w fabrycznym łańcuchu?

Fabryczny łańcuch zawiera 50 modułów LED.

Czy moduły sprzedawane są na sztuki?

Tak. Moduły sprzedawane są na pojedyncze sztuki.

Jakie są wymiary modułu?

Wymiary wynoszą 63,5 × 13 × 11 mm.

Jaka jest długość przewodu między modułami?

Długość przewodu między modułami wynosi 89 mm.

Dlaczego warto wybrać moduł LED OPTICON Backlight 4000K?

Moduł LED OPTICON 24V DC 1W IP68 Backlight 175° 4000K to profesjonalne rozwiązanie do podświetlania kasetonów reklamowych, liter przestrzennych, szyldów, logotypów i innych konstrukcji wymagających szerokiego rozsyłu neutralnego białego światła.

Produkt powstał na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie technologii oświetlenia LED.

Połączenie 3 diod SMD2835, szerokokątnej soczewki 175°, strumienia świetlnego 100 lm, zasilania 24V DC oraz hermetycznej obudowy IP68 pozwala tworzyć energooszczędne i efektowne instalacje reklamowe.

Wybierz moduł LED OPTICON Backlight 4000K, jeżeli potrzebujesz kompaktowego, energooszczędnego i hermetycznego źródła neutralnego białego światła do profesjonalnego podświetlania reklam, szyldów i kasetonów.

Produkty uzupełniające – zasilacze LED 24V DC i sterowniki LED MONO

Do prawidłowej pracy modułów LED OPTICON Backlight niezbędny jest odpowiedni zasilacz LED 24V DC.

Jeżeli instalacja ma umożliwiać regulację jasności, można dodatkowo zastosować kompatybilny sterownik LED MONO PWM 24V DC.

• Zasilacze LED 24V DC – do zasilania modułów LED Backlight.
• Sterowniki LED MONO – do regulacji jasności jednokolorowych modułów LED.
