Moduł LED OPTICON Backlight 24V DC 16,8W 6000K IP67 1006 mm – 180°, EPISTAR SMD3030

Hermetyczny moduł LED Backlight 24V 16,8W 6000K do kasetonów reklamowych

Moduł LED OPTICON Backlight 24V DC 16,8W 6000K IP67 to profesjonalny liniowy moduł oświetleniowy o długości 1006 mm, przeznaczony do podświetlania kasetonów reklamowych, tablic informacyjnych, logotypów, witryn oraz instalacji oświetleniowych wymagających wysokiej jasności i odporności na warunki zewnętrzne.

Moduł wyposażono w 14 wydajnych diod LED EPISTAR SMD3030, które generują strumień świetlny 1540 lm przy poborze mocy zaledwie 16,8W. Emitowane światło ma temperaturę barwową 6000K – białą zimną, zapewniającą jasne, wyraziste podświetlenie.

Dużą zaletą produktu są specjalistyczne soczewki optyczne o kącie świecenia 180°, umożliwiające bardzo szerokie rozprowadzanie światła. Rozwiązanie to jest szczególnie przydatne w kasetonach reklamowych typu Backlight, gdzie ważne jest równomierne podświetlenie dużej powierzchni.

Dzięki hermetycznej konstrukcji IP67 moduł jest zabezpieczony przed pyłem oraz krótkotrwałym zanurzeniem w wodzie w warunkach określonych dla tego stopnia ochrony. Może być stosowany wewnątrz budynków i w odpowiednio zaprojektowanych instalacjach zewnętrznych.

Produkt zasilany jest napięciem 24V DC, posiada przewód o długości 100 cm zakończony złączem DC 5,5/2,1 mm oraz dwa uchwyty montażowe. Możliwość cięcia w wyznaczonych miejscach co 141 mm ułatwia dostosowanie długości modułu do indywidualnych projektów.

OPTICON – produkt opracowany na podstawie wieloletniego doświadczenia

Moduł LED OPTICON Backlight 24V DC IP67 powstał na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie oświetlenia LED, w szczególności w zakresie profesjonalnego oświetlenia reklamowego, modułów liniowych oraz systemów podświetlania powierzchni.

Przy opracowywaniu konstrukcji uwzględniono potrzeby producentów kasetonów reklamowych, instalatorów oświetlenia LED oraz firm wykonujących profesjonalne instalacje świetlne.

Połączenie diod EPISTAR SMD3030, soczewek 180°, aluminiowej podstawy, hermetycznej obudowy IP67 oraz niezależnych sekcji zapewnia szerokie możliwości wykorzystania produktu w reklamie świetlnej, oświetleniu technicznym i dekoracyjnym.

Najważniejsze zalety modułu LED OPTICON Backlight 24V IP67

• Profesjonalny moduł Backlight – do kasetonów reklamowych i podświetlania powierzchni.
• Zasilanie 24V DC – do profesjonalnych instalacji LED.
• Moc 16,8W – wydajne oświetlenie przy niewielkim zużyciu energii.
• Strumień świetlny 1540 lm – wysoka jasność modułu.
• 14 diod EPISTAR SMD3030 – wydajne źródła światła.
• Barwa biała zimna 6000K – wyraziste, jasne oświetlenie.
• Kąt świecenia 180° – bardzo szerokie rozprowadzanie światła.
• Hermetyczna obudowa IP67 – ochrona przed pyłem i wodą.
• Aluminiowa podstawa – skuteczne odprowadzanie ciepła.
• Możliwość cięcia co 141 mm – dopasowanie długości do projektu.
• 7 niezależnych sekcji – każda zawiera 2 diody LED.
• Przewód zasilający 100 cm – wygodne podłączenie.
• Złącze DC 5,5/2,1 mm – popularny standard połączeń niskonapięciowych.
• Dwa uchwyty montażowe w komplecie – szybki montaż.
• Otwory montażowe – dodatkowa możliwość mocowania.
• Możliwość regulacji jasności – współpraca z odpowiednimi sterownikami PWM.
• Deklarowana trwałość ≥70 000 godzin.
• Gwarancja 24 miesiące.

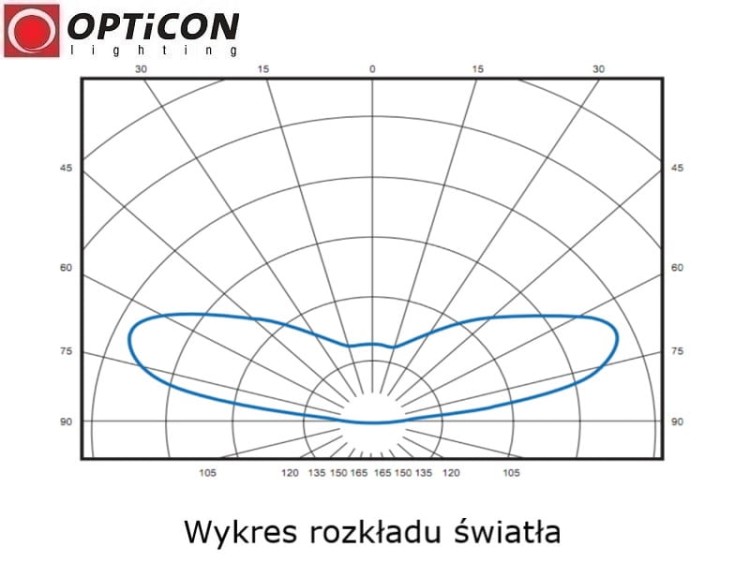

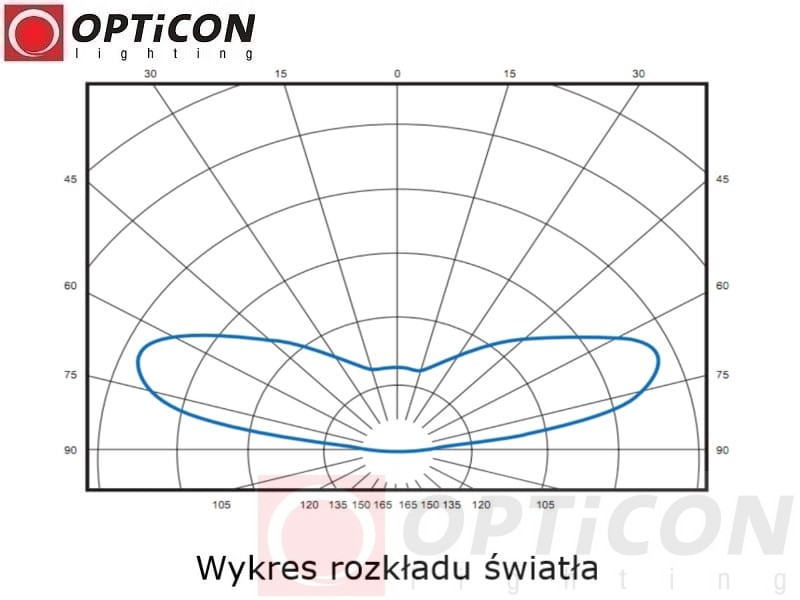

Soczewki optyczne 180° – równomierne podświetlenie Backlight

Jedną z najważniejszych cech modułu jest zastosowanie specjalistycznych soczewek optycznych o kącie świecenia 180°.

Tak szeroki rozsył światła jest szczególnie korzystny w instalacjach typu Backlight, w których moduły LED montowane są za podświetlaną powierzchnią.

W przeciwieństwie do wąskokątnych źródeł światła moduł z soczewkami 180° rozprowadza światło na dużym obszarze, ułatwiając uzyskanie jednolitego podświetlenia grafiki reklamowej, panelu dekoracyjnego lub powierzchni ekspozycyjnej.

Zalety szerokiego kąta świecenia 180°

• duży obszar oświetlany przez pojedynczy moduł,
• łatwiejsze uzyskanie równomiernego podświetlenia,
• ograniczenie widoczności pojedynczych punktów LED,
• możliwość stosowania w stosunkowo płytkich kasetonach,
• większa swoboda rozmieszczania modułów,
• lepsze wykorzystanie światła w podświetleniu powierzchniowym.

Ważne: równomierność podświetlenia zależy również od głębokości kasetonu, rozstawu modułów, rodzaju materiału rozpraszającego i koloru wnętrza konstrukcji. Ostateczny rozstaw należy dobrać do konkretnej instalacji.

Hermetyczna obudowa IP67 – do zastosowań wewnętrznych i zewnętrznych

Moduł OPTICON posiada stopień ochrony IP67, co oznacza:

• IP6X – całkowitą ochronę przed wnikaniem pyłu.
• IPX7 – odporność na skutki krótkotrwałego zanurzenia w wodzie w określonych warunkach badania.

Dzięki temu moduł może pracować w instalacjach narażonych na kurz, wilgoć, deszcz i zachlapania, pod warunkiem prawidłowego montażu oraz zabezpieczenia połączeń elektrycznych.

Gdzie przydaje się szczelność IP67?

• zewnętrzne kasetony reklamowe,
• reklamy świetlne narażone na wilgoć,
• tablice informacyjne,
• podświetlane elementy elewacji,
• oświetlenie techniczne w zapylonych pomieszczeniach,
• oświetlenie zabudów pojazdów,
• instalacje dekoracyjne w wymagających warunkach.

Uwaga: stopień ochrony IP67 dotyczy fabrycznie kompletnego modułu. Nie oznacza automatycznie, że złącze DC, przedłużacze, miejsca połączeń i odcięte sekcje również zachowują IP67. Wszystkie połączenia elektryczne należy odpowiednio zabezpieczyć.

Barwa światła 6000K – biała zimna

Moduł emituje światło o temperaturze barwowej 6000K, określane jako białe zimne.

Światło 6000K charakteryzuje się jasnym, chłodnym odcieniem, który dobrze sprawdza się w reklamie świetlnej, ekspozycjach handlowych i oświetleniu technicznym.

Dlaczego warto wybrać 6000K?

• nowoczesny wygląd podświetlanych powierzchni,
• wyraziste oświetlenie kasetonów reklamowych,
• dobry kontrast elementów graficznych,
• jasne oświetlenie ekspozycji,
• uniwersalne zastosowanie w reklamie i instalacjach technicznych.

Barwa 6000K jest szczególnie popularna w instalacjach, w których oczekuje się chłodnego, jasnego światła.

14 diod EPISTAR SMD3030 – strumień świetlny 1540 lm

W module zastosowano 14 diod LED EPISTAR SMD3030, które zapewniają łączny strumień świetlny 1540 lumenów.

Przy mocy znamionowej 16,8W odpowiada to skuteczności świetlnej wynoszącej około 91,7 lm/W, obliczonej na podstawie podanych parametrów produktu.

Najważniejsze parametry świetlne

• Liczba diod LED: 14 szt.
• Typ diod: EPISTAR SMD3030.
• Temperatura barwowa: 6000K.
• Strumień świetlny: 1540 lm.
• Moc: 16,8W.
• Kąt świecenia: 180°.

Takie parametry umożliwiają zastosowanie modułu w instalacjach wymagających intensywnego podświetlenia przy stosunkowo niewielkim poborze energii.

Aluminiowa podstawa – odprowadzanie ciepła i stabilność

Konstrukcja modułu opiera się na sztywnej aluminiowej podstawie, która wspomaga odprowadzanie ciepła generowanego przez diody LED.

Jest to szczególnie istotne w instalacjach reklamowych, w których oświetlenie pracuje przez wiele godzin dziennie.

Zalety aluminiowej konstrukcji

• skuteczne rozprowadzanie ciepła,
• stabilność mechaniczna modułu,
• utrzymanie prawidłowego rozmieszczenia diod LED,
• możliwość montażu w długich konstrukcjach,
• wsparcie trwałości i stabilności parametrów świetlnych.

Całkowite wymiary modułu wraz z obudową wynoszą 1006 × 21 × 11 mm.

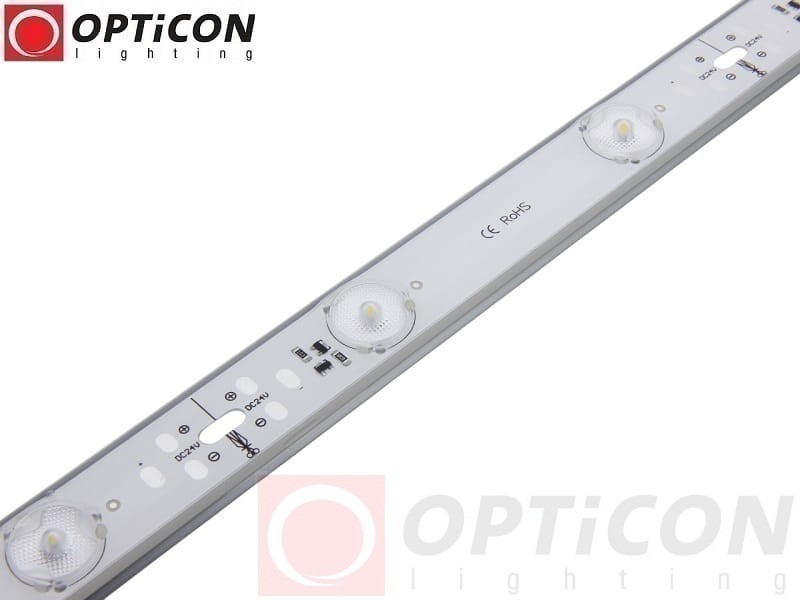

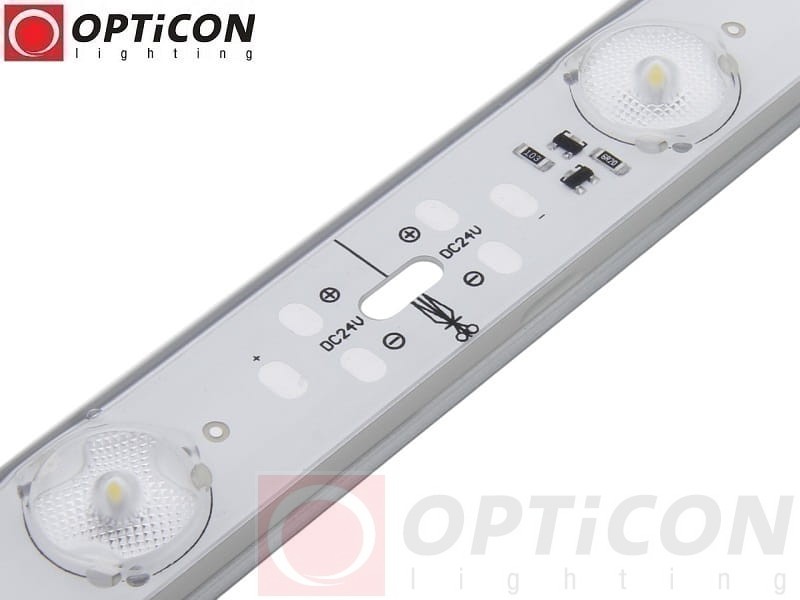

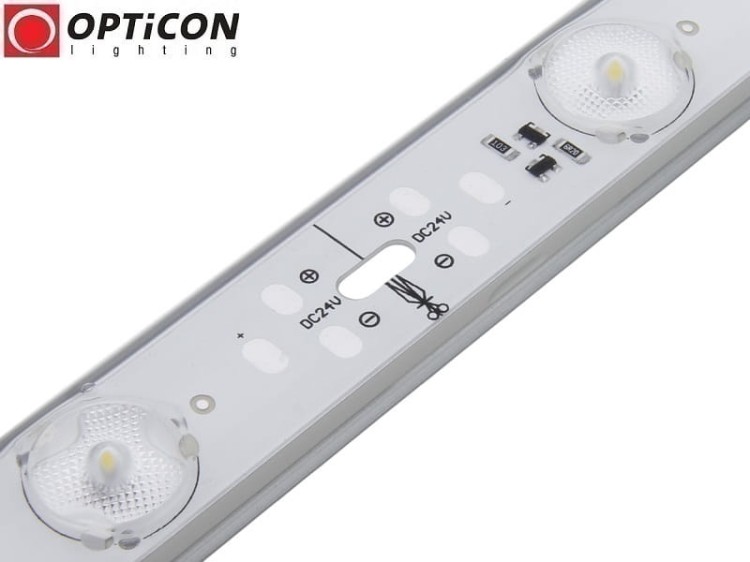

Możliwość cięcia co 141 mm – siedem niezależnych sekcji

Moduł LED OPTICON Backlight 24V DC składa się z 7 niezależnych sekcji, z których każda zawiera 2 diody LED EPISTAR SMD3030.

Wyznaczone miejsca cięcia rozmieszczono co około 141 mm.

Dzięki temu moduł można dopasować do wymiarów kasetonu, tablicy reklamowej lub innej konstrukcji.

Parametry jednej sekcji

• Liczba diod: 2 szt.
• Długość sekcji: około 141 mm.
• Napięcie zasilania: 24V DC.
• Moc: 2,4W.
• Pobór prądu: 0,1A.
• Strumień świetlny: 220 lm.
• Barwa światła: 6000K.

Każda odcięta sekcja może zostać ponownie zasilona napięciem 24V DC po wykonaniu odpowiednich połączeń elektrycznych.

Ważna informacja dotycząca cięcia modułu IP67

Przecięcie hermetycznej obudowy narusza fabryczne uszczelnienie. Po skróceniu modułu nie należy zakładać, że odcięta sekcja nadal posiada stopień ochrony IP67.

Jeżeli odcięte elementy mają pracować w środowisku wilgotnym lub na zewnątrz, miejsca cięcia i połączenia należy odpowiednio zabezpieczyć, stosując rozwiązania przeznaczone do takich warunków.

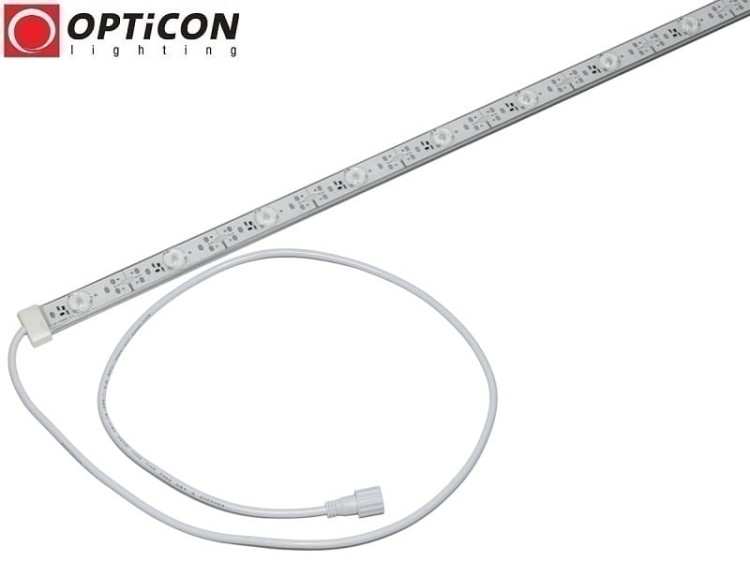

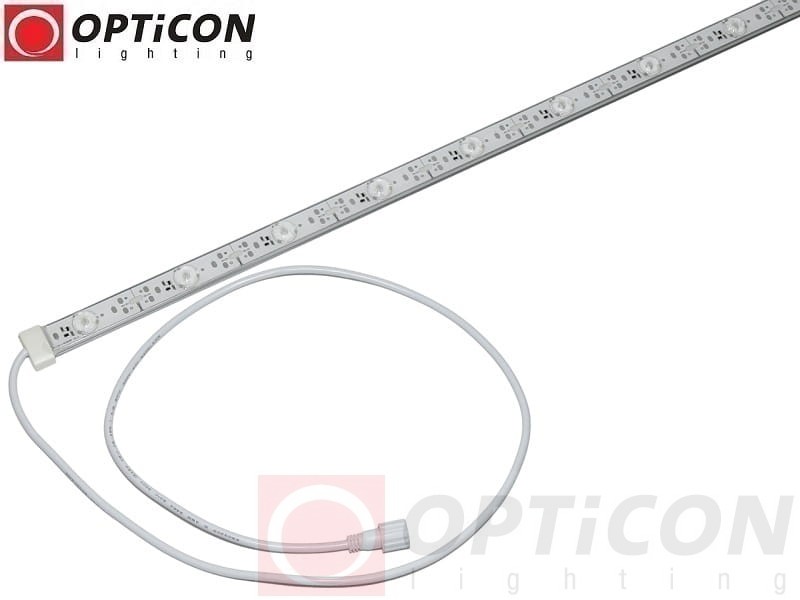

Przewód zasilający 100 cm ze złączem DC 5,5/2,1 mm

Moduł wyposażono w fabryczny przewód zasilający o długości 100 cm, zakończony popularnym złączem DC 5,5/2,1 mm.

Takie rozwiązanie ułatwia podłączenie modułu do odpowiedniego zasilacza 24V DC lub instalacji wyposażonej w kompatybilne złącze.

Zalety fabrycznego przewodu

• długość 100 cm ułatwiająca rozmieszczenie zasilania,
• wygodne podłączenie bez lutowania przy standardowym montażu,
• popularny standard złącza DC 5,5/2,1 mm,
• możliwość zastosowania w rozbudowanych instalacjach 24V DC.

Uwaga: należy sprawdzić zgodność polaryzacji i dopuszczalnego prądu złącza. W instalacjach zewnętrznych złącze DC musi być dodatkowo zabezpieczone przed wodą, jeżeli nie posiada odpowiedniej klasy szczelności.

Łatwy montaż – dwa uchwyty montażowe w komplecie

W zestawie z modułem znajdują się dwa uchwyty montażowe, które umożliwiają szybkie i stabilne przymocowanie modułu do konstrukcji.

Dodatkowo na poszczególnych sekcjach przewidziano otwory montażowe, pozwalające na wykonanie mocowania mechanicznego.

Możliwości montażu

• montaż za pomocą dołączonych uchwytów,
• mocowanie mechaniczne do konstrukcji kasetonu,
• montaż w zabudowach reklamowych,
• instalacja w profilach i konstrukcjach technicznych,
• montaż w odpowiednio przygotowanych obudowach zewnętrznych.

Przy montażu należy zapewnić stabilne mocowanie, właściwe prowadzenie przewodów oraz odpowiednie zabezpieczenie połączeń elektrycznych.

Regulacja jasności – współpraca ze sterownikami PWM 24V DC

Moduł OPTICON Backlight 24V 16,8W współpracuje z kompatybilnymi sterownikami PWM przeznaczonymi do jednokolorowego oświetlenia LED 24V DC.

Dzięki temu możliwa jest regulacja jasności światła i dopasowanie intensywności podświetlenia do potrzeb instalacji.

Zalety regulacji jasności

• dopasowanie jasności kasetonu reklamowego,
• ograniczenie intensywności światła w godzinach nocnych,
• tworzenie efektów rozjaśniania i przyciemniania,
• sterowanie zdalne – zależnie od wybranego kontrolera,
• możliwość współpracy z systemami automatyki oświetleniowej.

Do regulacji jasności należy zastosować sterownik LED MONO PWM 24V DC o odpowiedniej obciążalności.

Zobacz sterowniki LED MONO do regulacji jasności.

Dlaczego zasilanie 24V DC jest korzystne?

Moduł zasilany jest napięciem 24V DC i przy maksymalnej mocy 16,8W pobiera prąd 0,7A.

W porównaniu z instalacją 12V o tej samej mocy system 24V wymaga dwukrotnie mniejszego prądu, co może ułatwiać projektowanie rozbudowanych instalacji i ograniczanie spadków napięcia.

Zalety instalacji 24V DC

• mniejszy pobór prądu przy tej samej mocy niż w systemie 12V,
• możliwość ograniczenia spadków napięcia,
• współpraca ze stabilizowanymi zasilaczami LED 24V DC,
• łatwiejsze projektowanie większych instalacji,
• kompatybilność z odpowiednimi sterownikami PWM 24V.

Ważne: modułu nie należy podłączać bezpośrednio do sieci 230V AC. Wymaga on stabilizowanego zasilania 24V DC.

Jak dobrać zasilacz do modułu LED 24V 16,8W?

Jeden moduł pobiera maksymalnie 16,8W. Przy doborze zasilacza należy zsumować moc wszystkich modułów i uwzględnić odpowiedni zapas.

Przykładowy dobór zasilacza LED 24V DC

Podane wartości mają charakter orientacyjny. Ostateczny dobór zależy od parametrów zasilacza, temperatury pracy, długości przewodów, sposobu połączenia modułów oraz zaleceń producenta zasilacza.

Sprawdź zasilacze LED 24V DC.

Gdzie stosuje się hermetyczne moduły LED Backlight 24V IP67?

1. Kasetony reklamowe i reklama świetlna

• kasetony reklamowe LED Backlight,
• podświetlane szyldy firmowe,
• litery przestrzenne,
• logotypy i znaki firmowe,
• tablice reklamowe,
• pylony informacyjne.

2. Oświetlenie zewnętrzne

• podświetlenie elementów elewacji,
• zewnętrzne tablice informacyjne,
• dekoracyjne elementy architektury,
• oświetlenie konstrukcji reklamowych,
• podświetlane oznaczenia budynków.

3. Witryny sklepowe i ekspozycje handlowe

• podświetlenie witryn sklepowych,
• ekspozytory reklamowe,
• gabloty wystawowe,
• podświetlane panele dekoracyjne,
• stoiska targowe.

4. Oświetlenie techniczne i przemysłowe

• oświetlenie maszyn i urządzeń,
• podświetlenie paneli technicznych,
• oświetlenie szaf i zabudów,
• instalacje w pomieszczeniach zapylonych,
• oświetlenie pomocnicze stanowisk roboczych.

5. Oświetlenie pojazdów 24V

• oświetlenie schowków samochodów ciężarowych,
• oświetlenie przestrzeni ładunkowej,
• oświetlenie zabudów specjalistycznych,
• oświetlenie pomocnicze pojazdów z instalacją 24V.

Uwaga: w pojazdach należy zapewnić zgodne z wymaganiami modułu, stabilizowane napięcie 24V DC, uwzględnić przepięcia instalacji samochodowej i stosować produkt wyłącznie w dopuszczonych zastosowaniach. Moduł nie jest homologowanym zamiennikiem obowiązkowego oświetlenia pojazdu.

6. Oświetlenie akwarystyczne i specjalistyczne

• podświetlenie dekoracyjnych zabudów akwarystycznych,
• oświetlenie elementów wyposażenia technicznego,
• projekty indywidualne wymagające szczelnych modułów LED.

W zastosowaniach akwarystycznych należy uwzględnić warunki wilgotnościowe, ochronę połączeń elektrycznych oraz wymagania organizmów żywych. Stopień IP67 nie oznacza automatycznie możliwości stałej pracy modułu pod wodą.

Moduł LED Backlight IP67 a moduł IP20 – jaka jest różnica?

Dane techniczne – moduł LED OPTICON Backlight 24V 16,8W 6000K IP67

Wymiary modułu LED OPTICON IP67

• Długość całkowita: 1006 mm.
• Szerokość: 21 mm.
• Wysokość: 11 mm.
• Długość przewodu zasilającego: 100 cm.
• Odstęp między miejscami cięcia: około 141 mm.

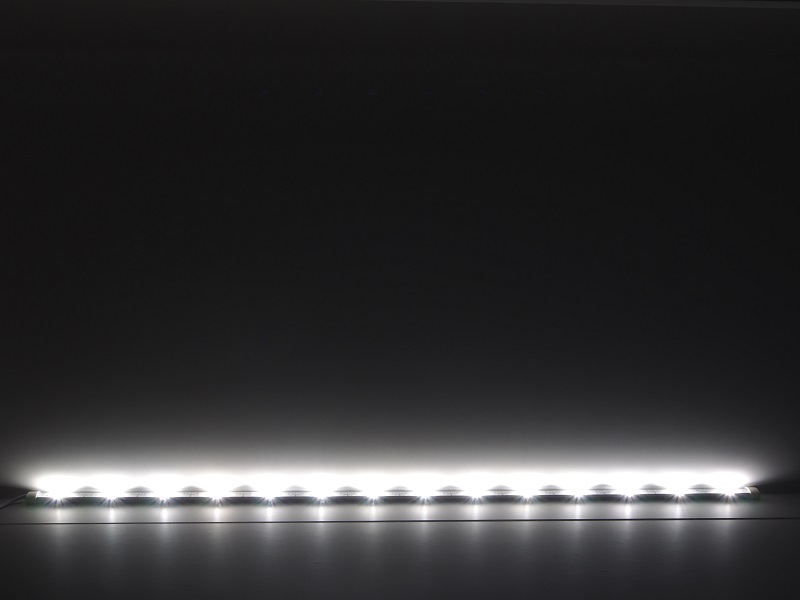

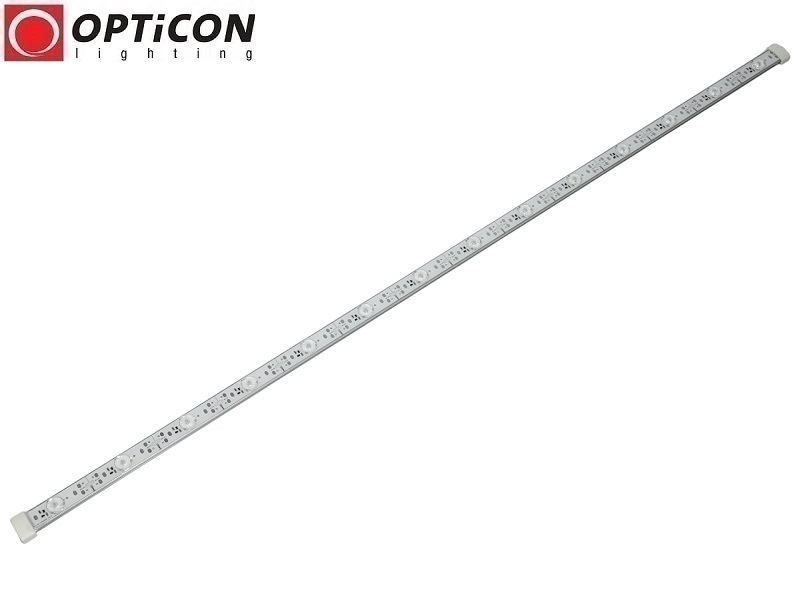

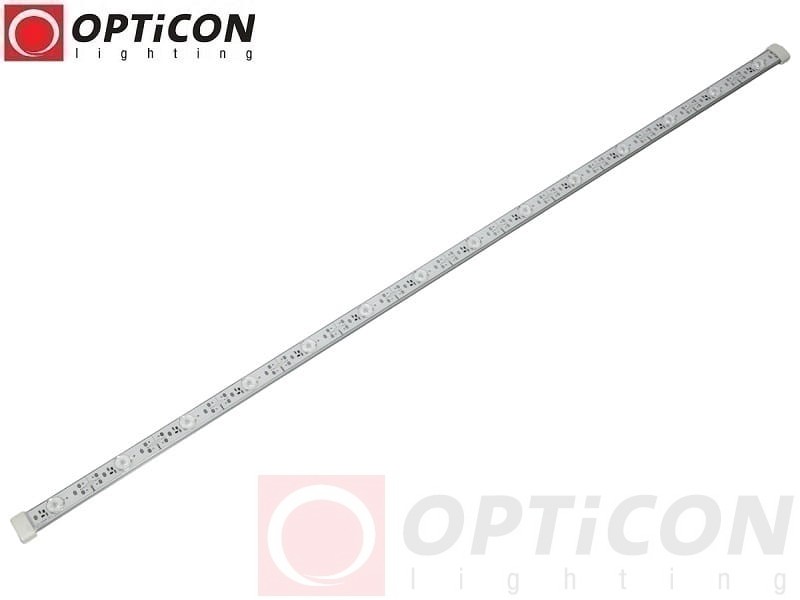

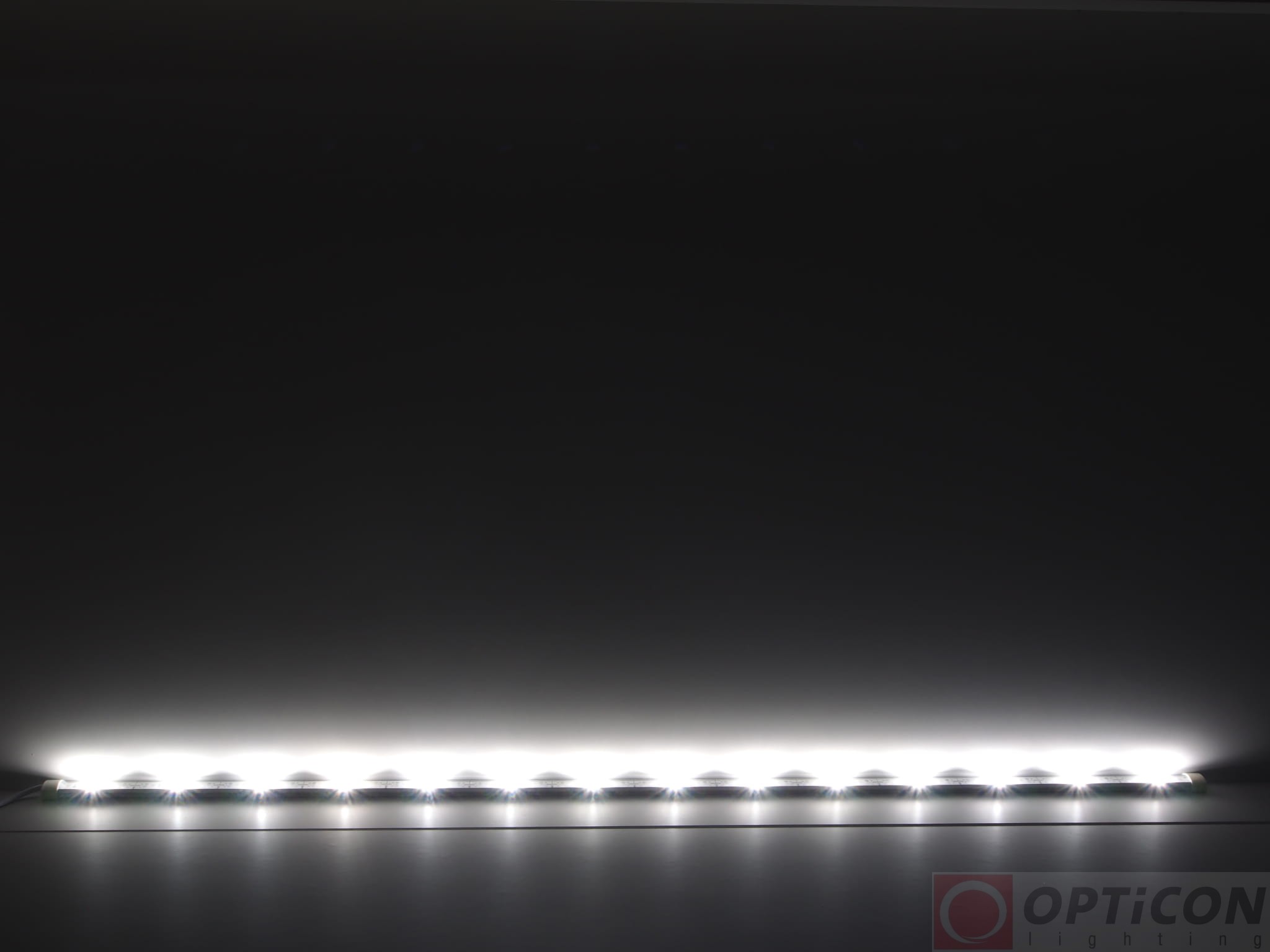

Zdjęcia modułu LED OPTICON Backlight 24V 16,8W 6000K IP67

Najczęściej zadawane pytania – FAQ

Jaki kąt świecenia ma moduł LED OPTICON Backlight 24V IP67?

Moduł posiada soczewki optyczne o kącie świecenia 180°, które zapewniają bardzo szeroki rozsył światła.

Czy moduł LED jest wodoodporny?

Moduł posiada stopień ochrony IP67, co oznacza pyłoszczelność i odporność na skutki krótkotrwałego zanurzenia w wodzie w określonych warunkach. Połączenia elektryczne wymagają osobnego zabezpieczenia.

Czy moduł można stosować na zewnątrz?

Tak. Fabrycznie kompletny moduł IP67 może być stosowany w odpowiednio zaprojektowanych instalacjach zewnętrznych, z uwzględnieniem warunków pracy i ochrony połączeń.

Czy moduł można skracać?

Tak. Moduł można ciąć w wyznaczonych miejscach co około 141 mm, czyli co 2 diody LED. Cięcie narusza fabryczną szczelność obudowy.

Czy odcięte sekcje można zasilać niezależnie?

Tak. Każda sekcja może zostać zasilona napięciem 24V DC po wykonaniu prawidłowych połączeń elektrycznych.

Jaki zasilacz zastosować do jednego modułu?

Do jednego modułu o mocy 16,8W można zastosować stabilizowany zasilacz LED 24V DC o mocy około 24–30W, z uwzględnieniem parametrów i zaleceń producenta zasilacza.

Czy moduł można ściemniać?

Tak. Moduł współpracuje z odpowiednimi sterownikami LED MONO PWM 24V DC.

Czy moduł nadaje się do kasetonów reklamowych?

Tak. Moduł został zaprojektowany do podświetlania kasetonów typu Backlight, a szeroki kąt świecenia 180° ułatwia uzyskanie równomiernego oświetlenia.

Jaka jest barwa światła modułu?

Moduł emituje białe zimne światło o temperaturze barwowej 6000K.

Czy moduł można podłączyć bezpośrednio do 230V AC?

Nie. Moduł wymaga zasilania 24V DC i odpowiedniego zasilacza LED.

Akcesoria do modułu LED OPTICON Backlight 24V IP67

Do zasilania modułu należy zastosować stabilizowany zasilacz LED 24V DC. Jeżeli potrzebna jest regulacja jasności, należy dodatkowo dobrać kompatybilny sterownik LED MONO PWM.

• Sterowniki LED MONO – regulatory jasności do jednokolorowych modułów LED 24V.
• Zasilacze LED 24V DC – stabilizowane źródła zasilania do modułów OPTICON.

Sterowniki LED MONO

Zasilacze LED 24V DC

Dlaczego warto wybrać moduł LED OPTICON Backlight 24V 16,8W 6000K IP67?

Moduł LED OPTICON Backlight 24V DC 16,8W 6000K IP67 1006 mm to profesjonalne rozwiązanie do podświetlania kasetonów reklamowych, tablic, logotypów oraz instalacji technicznych i dekoracyjnych.

Połączenie 14 diod EPISTAR SMD3030, strumienia świetlnego 1540 lm, soczewek optycznych 180°, hermetycznej konstrukcji IP67 oraz aluminiowej podstawy zapewnia szerokie możliwości zastosowania.

Dodatkowymi zaletami są możliwość cięcia co 141 mm, przewód zasilający o długości 100 cm ze złączem DC 5,5/2,1 mm oraz dwa uchwyty montażowe.

OPTICON – profesjonalne oświetlenie LED opracowane na podstawie wieloletniego doświadczenia.
