Moduł LED OPTICON Backlight 24V 16,8W 6000K 990 mm – 1540 lm, 180°, EPISTAR SMD3030

Profesjonalny moduł liniowy LED 24V do kasetonów reklamowych i podświetlenia Backlight

Moduł LED OPTICON Backlight 24V DC 16,8W 6000K to profesjonalny moduł liniowy LED o długości 990 mm, przeznaczony do podświetlania kasetonów reklamowych, szyldów, liter przestrzennych, ekspozytorów, zabudów meblowych oraz instalacji oświetlenia technicznego.

Produkt wyposażono w 14 wydajnych diod LED EPISTAR SMD3030 oraz specjalistyczne soczewki optyczne o kącie świecenia 180°. Bardzo szeroki rozsył światła umożliwia skuteczne oświetlanie dużych powierzchni i sprawia, że moduł szczególnie dobrze nadaje się do systemów reklamowych typu Backlight.

Moduł emituje zimne białe światło o temperaturze barwowej 6000K, zapewniające nowoczesny, wyrazisty efekt wizualny. Strumień świetlny wynosi 1540 lm, moc znamionowa 16,8W, a napięcie zasilania 24V DC.

Sztywna aluminiowa podstawa o grubości 1,5 mm wspomaga odprowadzanie ciepła z diod LED. Dodatkowo moduł można przecinać co 141 mm, czyli co dwie diody LED, dzięki czemu łatwo dopasować jego długość do konkretnego projektu.

OPTICON – produkt stworzony na podstawie wieloletniego doświadczenia

Moduł LED OPTICON Backlight 24V DC 6000K powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, w szczególności w zakresie modułów reklamowych, podświetlania kasetonów, oświetlenia technicznego i profesjonalnych instalacji niskonapięciowych.

Przy opracowywaniu produktu uwzględniono wymagania producentów reklam świetlnych, instalatorów, projektantów oświetlenia oraz klientów potrzebujących wydajnych i funkcjonalnych źródeł światła.

Połączenie diod EPISTAR SMD3030, optyki 180°, aluminiowej konstrukcji i niezależnych sekcji świetlnych pozwoliło stworzyć moduł, który sprawdza się zarówno w profesjonalnych systemach reklamowych, jak i w indywidualnych projektach oświetleniowych.

Najważniejsze zalety modułu LED OPTICON Backlight 24V 6000K

• Profesjonalny moduł LED Backlight – do podświetlania kasetonów reklamowych i innych powierzchni od tyłu.
• Zasilanie 24V DC – do instalacji niskonapięciowych.
• Moc 16,8W – wydajne źródło światła.
• Strumień świetlny 1540 lm – wysoka jasność całego modułu.
• 14 diod LED EPISTAR SMD3030 – profesjonalne źródła światła.
• Soczewki optyczne 180° – bardzo szeroki kąt świecenia.
• Zimna biała barwa 6000K – wyraziste, nowoczesne oświetlenie.
• Aluminiowa podstawa 1,5 mm – wspomaga chłodzenie diod.
• Możliwość cięcia co 141 mm – dopasowanie długości modułu.
• 7 niezależnych sekcji – każda zawiera dwie diody LED.
• Taśma samoprzylepna 3M – szybki montaż.
• Otwory montażowe – możliwość przykręcenia do konstrukcji.
• Regulacja jasności PWM – współpraca ze sterownikami LED MONO 24V DC.
• Wysokość tylko 7 mm – możliwość montażu w płytkich zabudowach.
• Deklarowana trwałość ≥70 000 godzin.
• Gwarancja 24 miesiące.

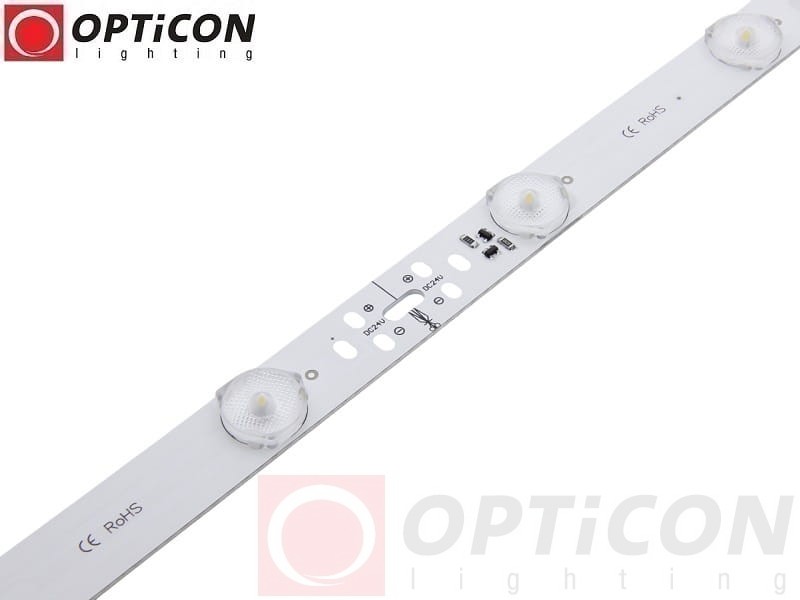

Soczewki optyczne 180° – bardzo szeroki kąt świecenia

Jednym z najważniejszych elementów modułu OPTICON są specjalistyczne soczewki optyczne o kącie świecenia 180°.

W odróżnieniu od standardowych modułów LED emitujących światło w węższym zakresie, optyka 180° umożliwia szerokie rozprowadzenie światła na podświetlanej powierzchni.

Rozwiązanie to jest szczególnie przydatne w kasetonach reklamowych typu Backlight, gdzie moduły LED montowane są za grafiką lub panelem rozpraszającym światło.

Dlaczego warto wybrać moduł LED z soczewkami 180°?

• Szeroki rozsył światła – większy obszar oświetlany przez pojedynczy moduł.
• Lepsze rozprowadzanie światła – szczególnie w kasetonach reklamowych.
• Możliwość ograniczenia widoczności punktów LED – przy odpowiednim rozmieszczeniu modułów.
• Przydatność w płytkich konstrukcjach – szeroka wiązka sprzyja rozpraszaniu światła.
• Efektywne wykorzystanie strumienia świetlnego – w profesjonalnych systemach Backlight.
• Uniwersalne zastosowanie – reklama świetlna, ekspozycje, meble i instalacje techniczne.

Ważne: równomierność podświetlenia zależy również od rozstawu modułów, odległości od powierzchni reklamowej, właściwości materiału rozpraszającego oraz konstrukcji kasetonu.

Backlight a Edgelight – czym różnią się te technologie?

W profesjonalnym oświetleniu reklamowym wykorzystuje się między innymi technologie Backlight oraz Edgelight.

Backlight – podświetlenie od tyłu

W systemie Backlight źródła światła umieszcza się za powierzchnią reklamy. Światło kierowane jest w stronę grafiki lub panelu, a szerokokątne soczewki pomagają rozprowadzić je na dużej powierzchni.

Moduł OPTICON Backlight 24V 6000K 180° został zaprojektowany właśnie do tego sposobu podświetlania.

Edgelight – podświetlenie od krawędzi

W technologii Edgelight moduły umieszcza się przy krawędziach podświetlanej konstrukcji. W tym rozwiązaniu wykorzystuje się zwykle bardziej kierunkowe soczewki, które wprowadzają światło w głąb kasetonu lub płyty.

Jeżeli zależy Ci na szerokim podświetleniu powierzchni od tyłu, moduł Backlight z soczewkami 180° jest rozwiązaniem przeznaczonym właśnie do takiego zastosowania.

Zimna biała barwa 6000K – nowoczesny efekt świetlny

Moduł LED OPTICON emituje zimne białe światło o temperaturze barwowej 6000K.

Barwa 6000K charakteryzuje się chłodnym odcieniem bieli, często wykorzystywanym w reklamie świetlnej, nowoczesnych wnętrzach, ekspozycjach handlowych oraz oświetleniu technicznym.

W porównaniu ze światłem ciepłym 3000K lub neutralnym 4000K barwa 6000K zapewnia bardziej chłodny charakter oświetlenia.

Gdzie sprawdza się światło 6000K?

• kasetony reklamowe i szyldy firmowe,
• podświetlane logotypy,
• tablice informacyjne,
• ekspozycje sklepowe,
• gabloty wystawowe,
• oświetlenie techniczne,
• zabudowy meblowe,
• nowoczesne panele dekoracyjne,
• podświetlenie elementów architektonicznych.

Moduł LED Backlight 6000K to dobry wybór do projektów wymagających jasnej, chłodnej bieli i wyrazistego efektu wizualnego.

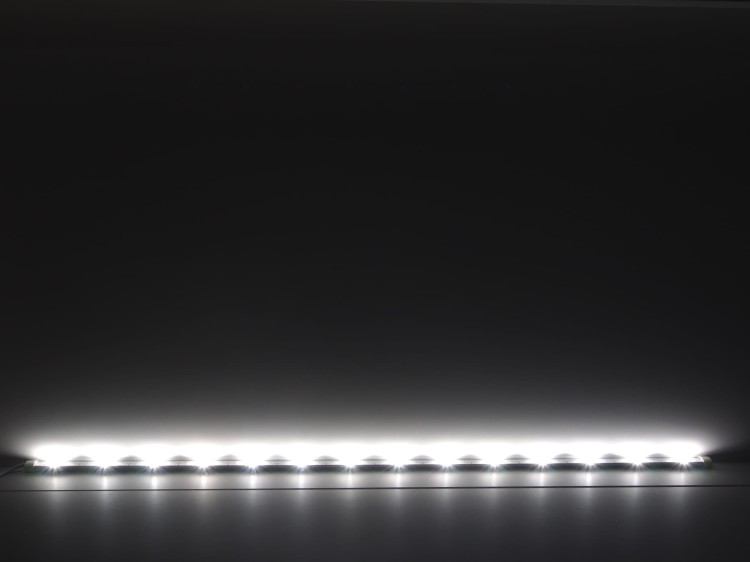

1540 lumenów – wydajne oświetlenie LED

Moduł wyposażono w 14 diod EPISTAR SMD3030, zapewniających łączny strumień świetlny 1540 lm.

Przy mocy znamionowej 16,8W oznacza to deklarowaną skuteczność świetlną wynoszącą około 91,7 lm/W.

Wysoka jasność i szeroki kąt świecenia pozwalają wykorzystać moduł w różnego rodzaju instalacjach, od podświetlenia reklam po oświetlenie dekoracyjne i techniczne.

Parametry świetlne modułu

• Strumień świetlny całego modułu: 1540 lm.
• Strumień świetlny jednej sekcji: 220 lm.
• Temperatura barwowa: 6000K.
• Barwa światła: biała zimna.
• Kąt świecenia: 180°.
• Liczba diod: 14 szt.
• Liczba niezależnych sekcji: 7.

Aluminiowa podstawa 1,5 mm – stabilność i odprowadzanie ciepła

Podstawę modułu stanowi sztywny profil aluminiowy o grubości 1,5 mm.

Aluminium pomaga odprowadzać ciepło powstające podczas pracy diod LED, co ma duże znaczenie w instalacjach pracujących przez wiele godzin dziennie.

Zalety aluminiowej konstrukcji

• skuteczne odprowadzanie ciepła,
• stabilność mechaniczna,
• sztywna konstrukcja,
• niewielka wysokość modułu,
• łatwy montaż,
• przydatność w profesjonalnych instalacjach reklamowych.

Odpowiednie warunki odprowadzania ciepła sprzyjają utrzymaniu parametrów świetlnych oraz trwałości modułu LED.

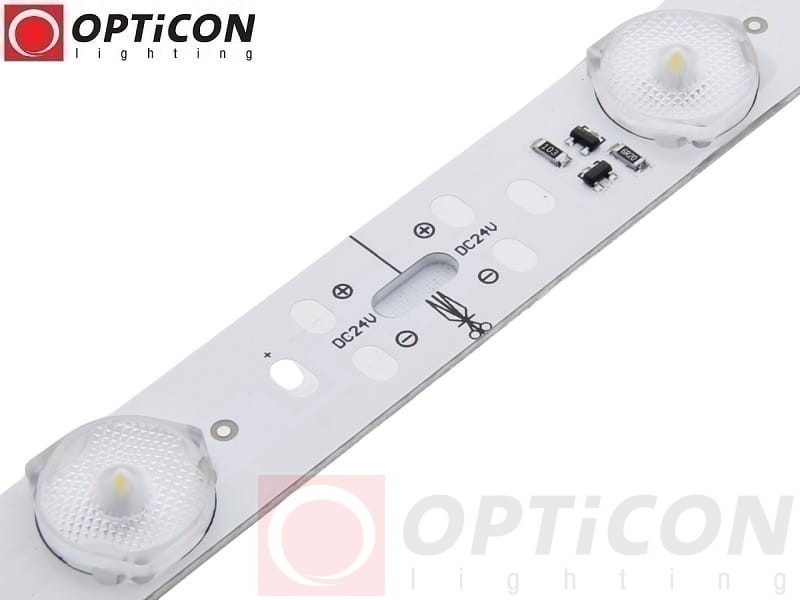

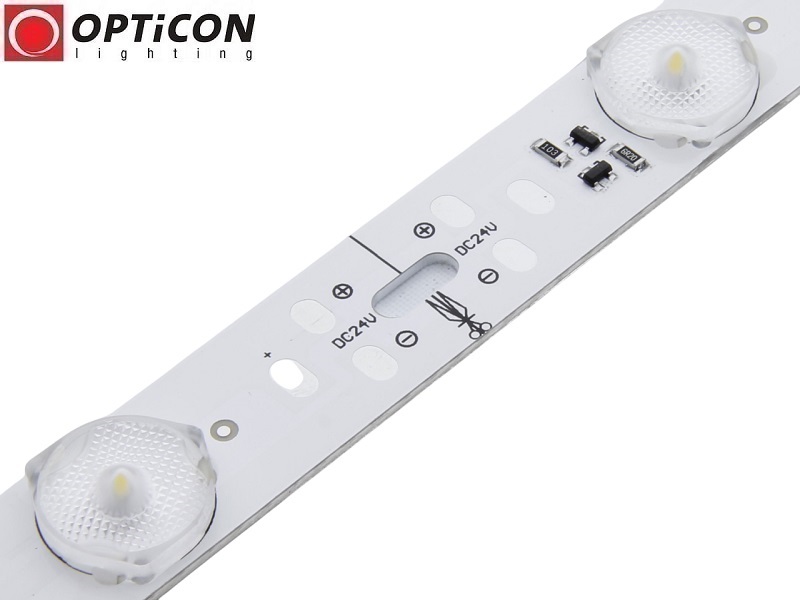

Możliwość cięcia co 141 mm – 7 niezależnych sekcji

Moduł LED OPTICON Backlight 24V DC posiada 14 diod LED podzielonych na 7 niezależnych sekcji.

Każda sekcja składa się z dwóch diod LED i ma długość około 141 mm.

Moduł można skracać w wyznaczonych miejscach, co umożliwia dopasowanie długości do kasetonu reklamowego, ekspozytora lub zabudowy oświetleniowej.

Parametry pojedynczej sekcji LED

• Długość: około 141 mm.
• Liczba diod: 2 szt.
• Napięcie zasilania: 24V DC.
• Moc: 2,4W.
• Pobór prądu: 0,1A.
• Strumień świetlny: 220 lm.

Dlaczego możliwość cięcia jest przydatna?

• umożliwia dopasowanie długości do projektu,
• pozwala wykorzystać krótsze odcinki,
• ułatwia budowę niestandardowych instalacji,
• ogranicza ilość niewykorzystanego materiału,
• pozwala zasilać poszczególne sekcje niezależnie.

Ważne: cięcie należy wykonywać wyłącznie w miejscach wskazanych przez producenta. Odcięte sekcje wymagają prawidłowego podłączenia do zasilania 24V DC z zachowaniem polaryzacji.

Zasilanie 24V DC – korzystne rozwiązanie dla większych instalacji

Moduł LED OPTICON Backlight przeznaczony jest do pracy przy stabilizowanym napięciu 24V DC.

Przy tej samej mocy urządzenie zasilane napięciem 24V pobiera dwukrotnie mniejszy prąd niż urządzenie zasilane napięciem 12V.

Rozwiązanie to jest szczególnie przydatne w większych instalacjach reklamowych, gdzie istotne znaczenie mają przekroje przewodów, spadki napięcia oraz rozbudowa systemu.

Zalety instalacji LED 24V DC

• niższy prąd przy tej samej mocy niż w instalacji 12V,
• możliwość ograniczenia spadków napięcia,
• wygodne projektowanie większych instalacji,
• współpraca z profesjonalnymi zasilaczami LED 24V DC,
• możliwość regulacji jasności sterownikami PWM.

Uwaga: modułu nie wolno podłączać bezpośrednio do napięcia 230V AC. Wymagany jest odpowiedni stabilizowany zasilacz LED 24V DC.

Regulacja jasności – sterowniki LED MONO PWM 24V DC

Moduł LED OPTICON Backlight umożliwia regulację jasności przy użyciu kompatybilnego sterownika PWM.

Rozwiązanie to pozwala dopasować intensywność świecenia do wymagań konkretnej instalacji.

Przykładowe zastosowania ściemniania

• regulacja jasności reklam świetlnych,
• dostosowanie podświetlenia witryn,
• sterowanie oświetleniem ekspozytorów,
• oświetlenie dekoracyjne,
• podświetlenie mebli,
• instalacje wymagające zmiennej intensywności światła.

Do regulacji należy stosować sterowniki LED MONO PWM kompatybilne z instalacjami 24V DC.

Sprawdź sterowniki i ściemniacze LED MONO.

Łatwy montaż – taśma 3M i otwory montażowe

Moduł OPTICON Backlight wyposażono w taśmę samoprzylepną 3M, umożliwiającą szybkie zamocowanie do odpowiednio przygotowanej powierzchni.

Dodatkowo na module znajdują się otwory montażowe, które pozwalają na trwałe przykręcenie do konstrukcji.

Możliwe sposoby montażu

• Montaż samoprzylepny – na czystej, suchej i odtłuszczonej powierzchni.
• Montaż mechaniczny – za pomocą odpowiednich elementów mocujących.
• Montaż mieszany – połączenie taśmy 3M i mocowania mechanicznego.

Dzięki wysokości wynoszącej zaledwie 7 mm moduł może być instalowany również w płytkich kasetonach i zabudowach o ograniczonej przestrzeni.

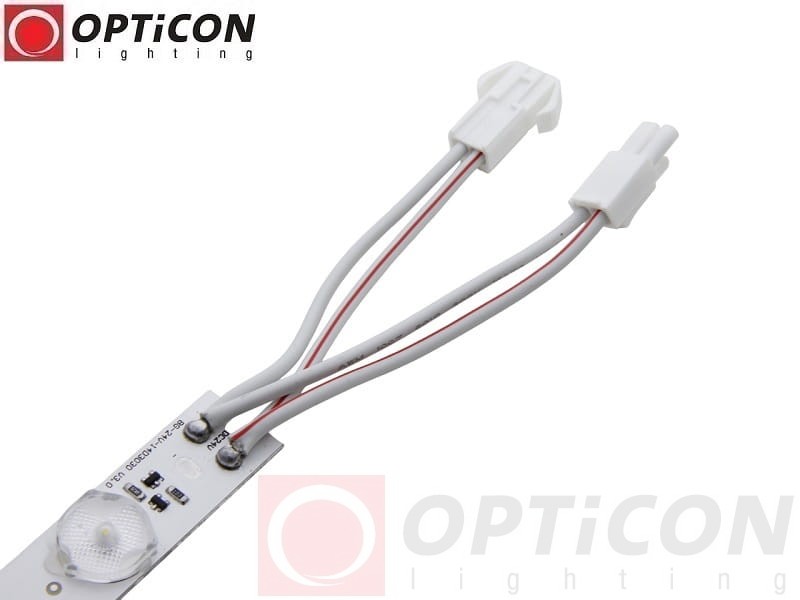

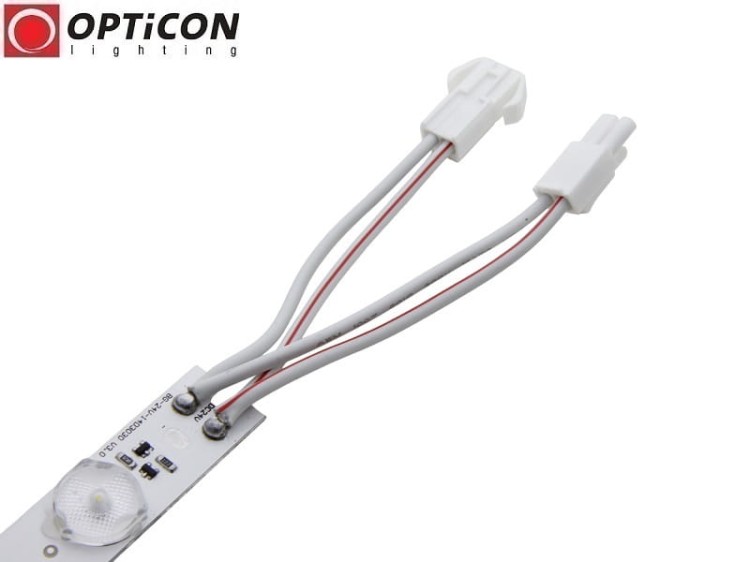

Przewody zasilające i pola lutownicze

Moduł wyposażono w przewody umożliwiające podłączenie zasilania 24V DC oraz wykonanie połączeń z kolejnymi modułami.

Każda sekcja posiada również pola lutownicze, umożliwiające wykonanie indywidualnych połączeń elektrycznych.

Rozwiązanie to sprawdza się szczególnie podczas wykonywania niestandardowych instalacji reklamowych i technicznych.

Ważne: przy łączeniu większej liczby modułów należy uwzględnić sumaryczny pobór prądu, przekrój przewodów i spadki napięcia. W rozbudowanych instalacjach zalecane jest odpowiednie rozprowadzenie punktów zasilania.

Jak dobrać zasilacz LED 24V DC do modułu OPTICON 16,8W?

Moduł pobiera 16,8W przy napięciu 24V DC, co odpowiada prądowi 0,7A.

Przy doborze zasilacza należy zsumować moc wszystkich podłączonych modułów i uwzględnić odpowiedni zapas mocy.

Przykładowy dobór zasilacza LED 24V DC

Wskazane moce są przykładowe. Należy stosować zasilacz o odpowiednich parametrach wyjściowych i uwzględnić warunki jego pracy.

Zobacz zasilacze LED 24V DC.

Gdzie stosuje się moduł LED OPTICON Backlight 24V 6000K?

1. Kasetony reklamowe i reklama świetlna

• kasetony reklamowe Backlight,
• podświetlane szyldy,
• tablice informacyjne,
• litery przestrzenne i logotypy,
• podświetlane grafiki reklamowe,
• wewnętrzne systemy reklamowe.

2. Oświetlenie sklepów i ekspozycji

• witryny sklepowe,
• ekspozytory reklamowe,
• gabloty wystawowe,
• podświetlenie produktów,
• zabudowy handlowe,
• oświetlenie punktów sprzedaży.

3. Oświetlenie meblowe i dekoracyjne

• podświetlenie mebli,
• oświetlenie wnęk,
• podświetlenie półek,
• oświetlenie zabudów architektonicznych,
• dekoracyjne panele świetlne,
• nowoczesne instalacje oświetleniowe.

4. Oświetlenie techniczne i przemysłowe

• oświetlenie wnętrz urządzeń,
• podświetlenie paneli technicznych,
• oświetlenie obudów i zabudów,
• instalacje specjalistyczne 24V DC,
• indywidualne projekty oświetleniowe.

Uwaga: moduł posiada stopień ochrony IP20 i jest przeznaczony do zastosowań wewnętrznych. W miejscach narażonych na wodę, wilgoć lub kondensację należy zastosować odpowiednią obudowę ochronną. Dotyczy to również instalacji w pobliżu akwariów i terrariów.

Dane techniczne – moduł LED OPTICON Backlight 24V 16,8W 6000K 990 mm

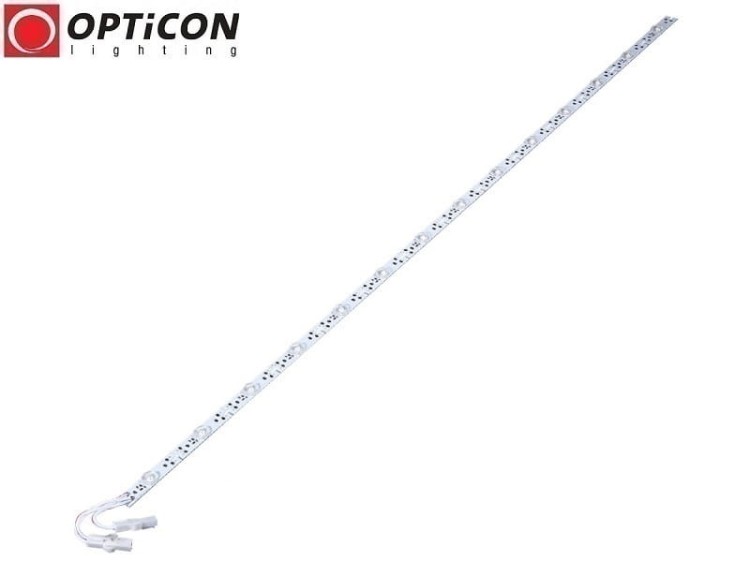

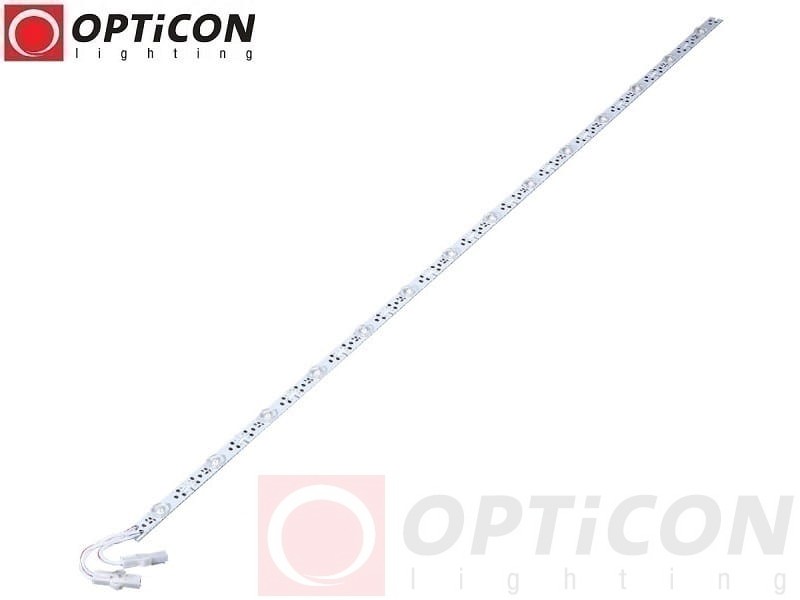

Wymiary modułu LED OPTICON

• Długość: 990 mm.
• Szerokość: 18 mm.
• Wysokość: 7 mm.
• Grubość aluminiowej podstawy: 1,5 mm.
• Długość sekcji cięcia: około 141 mm.

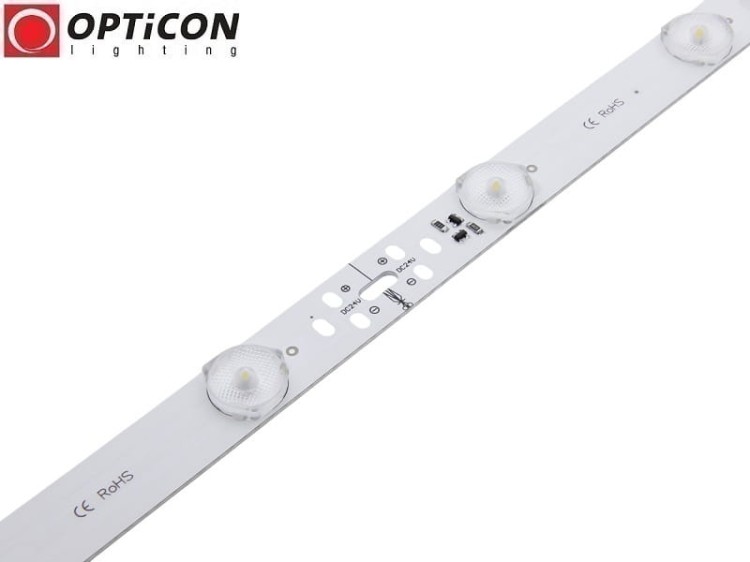

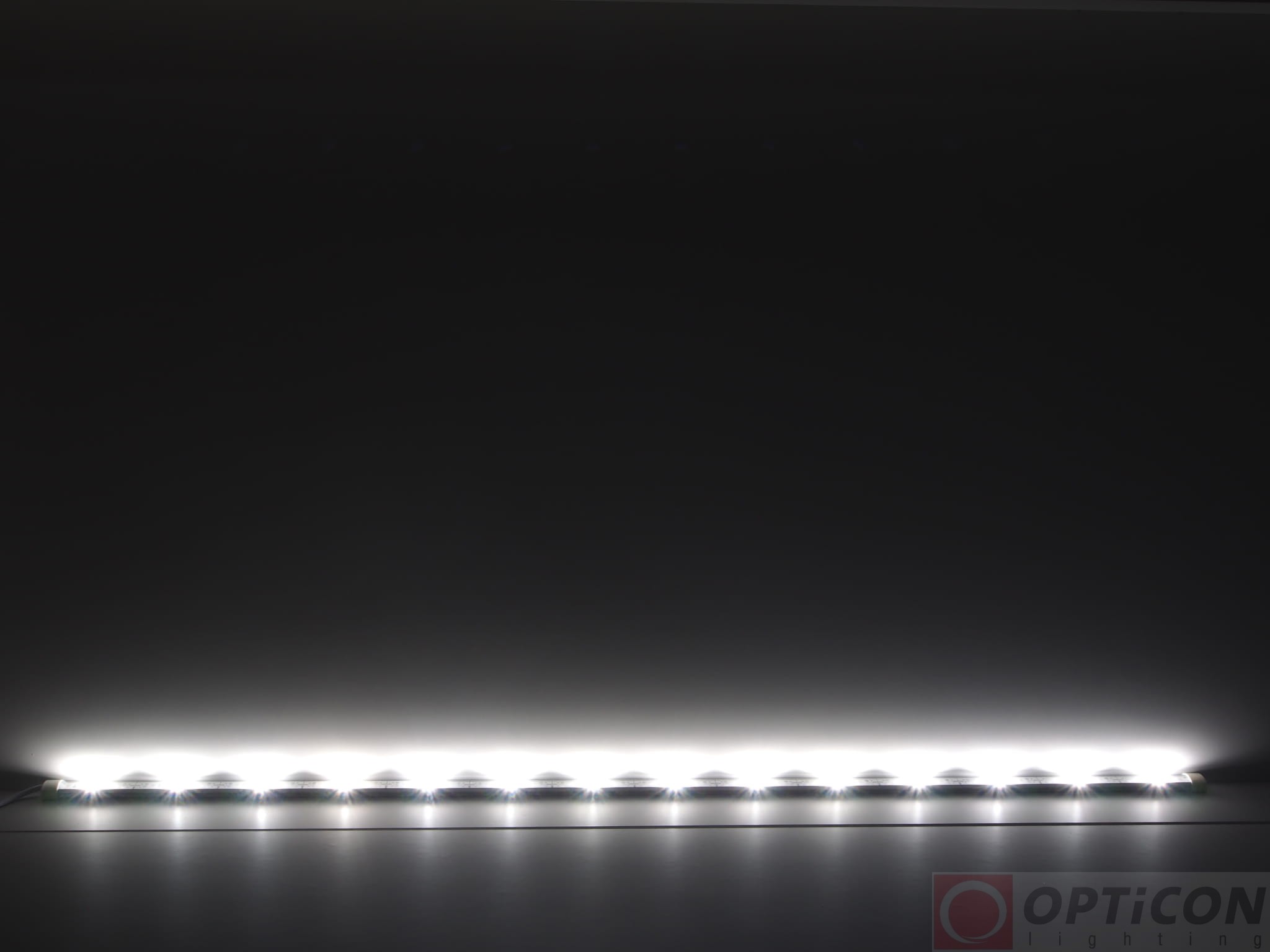

Zdjęcia modułu LED OPTICON Backlight 24V 6000K

Najczęściej zadawane pytania – FAQ

Czy moduł LED OPTICON Backlight można podłączyć bezpośrednio do 230V?

Nie. Moduł wymaga stabilizowanego zasilania 24V DC. Do podłączenia do sieci 230V AC należy zastosować odpowiedni zasilacz LED 24V DC.

Jaki kąt świecenia ma moduł OPTICON Backlight 24V 6000K?

Moduł posiada specjalistyczne soczewki o kącie świecenia 180°, zapewniające bardzo szeroki rozsył światła.

Czy moduł można skracać?

Tak. Moduł można przecinać co 141 mm, czyli co dwie diody LED, w wyznaczonych miejscach cięcia.

Czy każda sekcja działa niezależnie?

Tak. Moduł posiada 7 sekcji, które po prawidłowym podłączeniu mogą pracować niezależnie przy napięciu 24V DC.

Czy moduł nadaje się do płytkich kasetonów reklamowych?

Tak. Dzięki soczewkom 180° moduł może być wykorzystywany w płytkich kasetonach typu Backlight. Ostateczny rozstaw i głębokość montażu należy dobrać do materiału rozpraszającego i oczekiwanej równomierności oświetlenia.

Czy można regulować jasność modułu?

Tak. Moduł współpracuje z kompatybilnymi sterownikami LED MONO PWM 24V DC.

Czy moduł jest wodoodporny?

Nie. Produkt posiada stopień ochrony IP20 i przeznaczony jest do użytku wewnętrznego, w miejscach suchych lub w odpowiednio zabezpieczonych obudowach.

Jaki zasilacz zastosować do jednego modułu?

Do pojedynczego modułu o mocy 16,8W można zastosować stabilizowany zasilacz LED 24V DC o mocy co najmniej 24W, z uwzględnieniem warunków pracy i wymaganego zapasu mocy.

Dobierz odpowiednie akcesoria do modułu LED OPTICON

Do prawidłowego działania modułu wymagany jest zasilacz LED 24V DC. Jeśli potrzebna jest regulacja jasności, można dodatkowo zastosować kompatybilny sterownik PWM MONO.

• Sterowniki LED MONO – regulacja jasności modułów LED 24V DC
• Zasilacze LED 24V DC – stabilizowane źródła zasilania do modułów OPTICON

Sterowniki LED MONO

Zasilacze LED 24V DC

Dlaczego warto wybrać moduł LED OPTICON Backlight 24V 6000K?

Moduł LED OPTICON Backlight 24V DC 16,8W 6000K 990 mm to funkcjonalne rozwiązanie dla producentów reklam świetlnych, instalatorów, stolarzy oraz osób projektujących profesjonalne systemy oświetlenia LED.

Połączenie 14 diod EPISTAR SMD3030, strumienia świetlnego 1540 lm, soczewek optycznych 180°, zimnej barwy 6000K oraz aluminiowej konstrukcji zapewnia szerokie możliwości zastosowania.

Dużą zaletą jest również możliwość cięcia co 141 mm, montaż za pomocą taśmy 3M lub otworów montażowych oraz współpraca ze sterownikami PWM.

OPTICON – profesjonalne oświetlenie LED stworzone na podstawie wieloletniego doświadczenia.
