Moduł LED OPTICON Backlight 24V 16,8W 10000K 990 mm – 1540 lm, 180°, EPISTAR SMD3030

Profesjonalny moduł liniowy LED 24V do kasetonów reklamowych i podświetlenia Backlight

Moduł LED OPTICON Backlight 24V DC 16,8W 10000K to profesjonalny liniowy moduł oświetleniowy o długości 990 mm, zaprojektowany do podświetlania kasetonów reklamowych, szyldów, liter przestrzennych, ekspozytorów oraz instalacji wymagających intensywnego, szeroko rozprowadzonego światła.

Moduł wyposażono w 14 diod LED EPISTAR SMD3030 oraz specjalistyczne soczewki optyczne o kącie świecenia 180°. Dzięki tak szerokiemu rozsyłowi światła produkt doskonale sprawdza się w systemach reklamowych typu Backlight, w których źródła światła umieszcza się za podświetlaną powierzchnią.

Wersja o temperaturze barwowej 10000K emituje bardzo zimne białe światło o delikatnie niebieskawym odcieniu. Jest to rozwiązanie przeznaczone do projektów, w których liczy się wyrazisty, chłodny efekt świetlny, charakterystyczny dla nowoczesnych reklam, ekspozycji i instalacji dekoracyjnych.

Przy mocy znamionowej 16,8W moduł oferuje strumień świetlny 1540 lm. Sztywna aluminiowa podstawa o grubości 1,5 mm wspomaga odprowadzanie ciepła, a możliwość cięcia co 141 mm pozwala dopasować długość modułu do wymagań instalacji.

OPTICON – moduł LED stworzony na podstawie wieloletniego doświadczenia

Moduł LED OPTICON Backlight 24V DC 10000K powstał na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie oświetlenia LED, w szczególności w zakresie profesjonalnych modułów reklamowych, podświetlania kasetonów, systemów oświetlenia technicznego i instalacji niskonapięciowych.

Przy opracowywaniu produktu uwzględniono potrzeby producentów reklam świetlnych, instalatorów oraz projektantów poszukujących wydajnych, trwałych i uniwersalnych źródeł światła.

Połączenie diod EPISTAR SMD3030, soczewek 180°, aluminiowej konstrukcji oraz niezależnych sekcji świetlnych umożliwia zastosowanie modułu zarówno w profesjonalnych systemach reklamowych, jak i w indywidualnych projektach oświetleniowych.

Najważniejsze zalety modułu LED OPTICON Backlight 24V 10000K

• Profesjonalny moduł LED Backlight – przeznaczony do podświetlania powierzchni od tyłu.
• Napięcie zasilania 24V DC – do instalacji niskonapięciowych.
• Moc 16,8W – wydajne źródło światła LED.
• Strumień świetlny 1540 lm – wysoka jasność całego modułu.
• 14 diod EPISTAR SMD3030 – profesjonalne źródła światła.
• Kąt świecenia 180° – bardzo szeroki rozsył światła.
• Temperatura barwowa 10000K – bardzo zimna biel z niebieskawym odcieniem.
• Aluminiowa podstawa 1,5 mm – wspomaga chłodzenie diod LED.
• Możliwość cięcia co 141 mm – łatwe dopasowanie długości.
• 7 niezależnych sekcji – każda zawiera dwie diody LED.
• Taśma samoprzylepna 3M – szybki montaż.
• Otwory montażowe – możliwość trwałego przykręcenia modułu.
• Regulacja jasności PWM – współpraca ze sterownikami LED MONO 24V DC.
• Wysokość tylko 7 mm – montaż w płytkich konstrukcjach.
• Deklarowana trwałość ≥70 000 godzin.
• Gwarancja 24 miesiące.

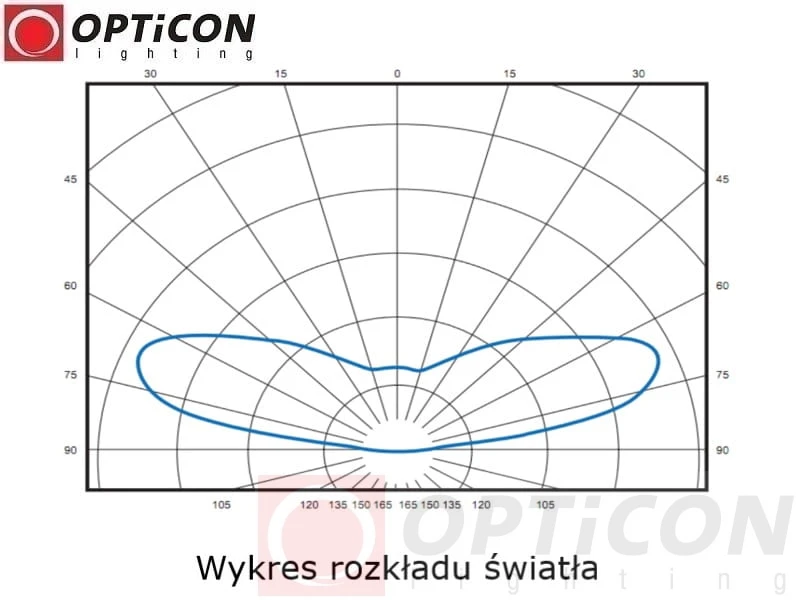

Soczewki optyczne 180° – bardzo szeroki kąt świecenia

Jednym z najważniejszych elementów modułu OPTICON są specjalistyczne soczewki optyczne o kącie świecenia 180°.

Optyka 180° umożliwia bardzo szerokie rozprowadzanie światła, co jest szczególnie przydatne podczas podświetlania powierzchni reklamowych od tyłu.

W systemach Backlight moduły montuje się za grafiką lub panelem rozpraszającym. Szeroki kąt świecenia pomaga uzyskać jednolite oświetlenie i ograniczyć widoczność pojedynczych punktów LED.

Dlaczego warto wybrać moduł LED z soczewkami 180°?

• Szerokie rozprowadzanie światła – duży obszar oświetlany przez pojedynczy moduł.
• Lepsza równomierność podświetlenia – przy odpowiednim rozmieszczeniu modułów.
• Mniejsza widoczność punktów LED – w prawidłowo zaprojektowanych kasetonach.
• Przydatność w płytkich konstrukcjach – szeroki rozsył ułatwia rozprowadzenie światła.
• Możliwość optymalizacji liczby modułów – zależnie od wielkości i konstrukcji reklamy.
• Uniwersalne zastosowanie – kasetony, ekspozycje, panele dekoracyjne i instalacje techniczne.

Ważne: ostateczna równomierność podświetlenia zależy od rozstawu modułów, głębokości kasetonu, odległości od powierzchni reklamowej oraz właściwości zastosowanego materiału rozpraszającego.

Bardzo zimna biała barwa 10000K – wyjątkowy efekt wizualny

Moduł LED OPTICON emituje światło o temperaturze barwowej 10000K, czyli bardzo zimną biel z charakterystycznym niebieskawym odcieniem.

W porównaniu ze standardowymi modułami LED 3000K, 4000K czy 6000K wersja 10000K zapewnia znacznie chłodniejszy efekt świetlny.

Takie światło szczególnie dobrze sprawdza się w instalacjach, w których pożądany jest nowoczesny, techniczny lub dekoracyjny charakter oświetlenia.

Gdzie sprawdza się światło 10000K?

• nowoczesne kasetony reklamowe,
• podświetlane logotypy i szyldy,
• reklamy o chłodnej kolorystyce,
• ekspozycje handlowe,
• dekoracyjne panele świetlne,
• instalacje techniczne,
• nowoczesne zabudowy meblowe,
• projekty specjalistyczne wymagające bardzo chłodnej barwy światła.

Uwaga: temperatura barwowa 10000K nie jest typową neutralną bielą. Ze względu na niebieskawy odcień należy uwzględnić jej wpływ na wygląd podświetlanych kolorów i materiałów.

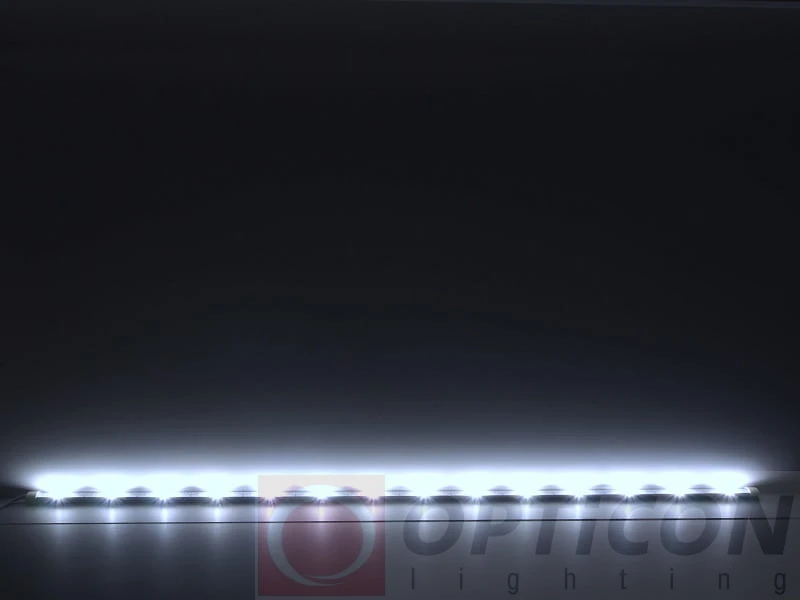

1540 lumenów – wysoka wydajność modułu LED

Moduł wyposażono w 14 diod EPISTAR SMD3030, które zapewniają łączny strumień świetlny wynoszący 1540 lm.

Przy mocy 16,8W oznacza to deklarowaną skuteczność świetlną wynoszącą około 91,7 lm/W.

Połączenie wysokiego strumienia świetlnego i optyki 180° sprawia, że moduł może być wykorzystywany w wielu instalacjach wymagających szerokiego rozprowadzania światła.

Parametry świetlne

• Strumień świetlny całego modułu: 1540 lm.
• Strumień świetlny jednej sekcji: 220 lm.
• Temperatura barwowa: 10000K.
• Barwa światła: biała bardzo zimna, z niebieskawym odcieniem.
• Kąt świecenia: 180°.
• Liczba diod: 14 szt.
• Liczba sekcji: 7.

Backlight a Edgelight – różnice w podświetlaniu reklam

Technologia Backlight

W systemie Backlight moduły LED montuje się za podświetlaną powierzchnią. Światło kierowane jest w stronę grafiki lub panelu rozpraszającego.

W tego typu instalacjach szczególnie przydatne są moduły wyposażone w szerokokątne soczewki, takie jak OPTICON Backlight 180°.

Technologia Edgelight

W systemie Edgelight źródła światła umieszcza się przy krawędziach podświetlanej konstrukcji. W tym rozwiązaniu wykorzystuje się zwykle bardziej kierunkowe soczewki, umożliwiające wprowadzanie światła w głąb kasetonu lub płyty.

Moduł OPTICON Backlight 24V 10000K jest przeznaczony przede wszystkim do szerokiego podświetlania powierzchni od tyłu.

Aluminiowa podstawa 1,5 mm – stabilność i odprowadzanie ciepła

Podstawę modułu stanowi sztywny profil aluminiowy o grubości 1,5 mm.

Aluminium wspomaga odprowadzanie ciepła z diod LED, co jest istotne podczas długotrwałej pracy instalacji oświetleniowych.

Zalety aluminiowej konstrukcji

• odprowadzanie ciepła z diod LED,
• sztywność i stabilność modułu,
• niewielka wysokość konstrukcji,
• łatwy montaż,
• przydatność w profesjonalnych instalacjach reklamowych,
• możliwość zastosowania w indywidualnych projektach.

Odpowiednie warunki chłodzenia pomagają utrzymać parametry świetlne i sprzyjają trwałości modułu LED.

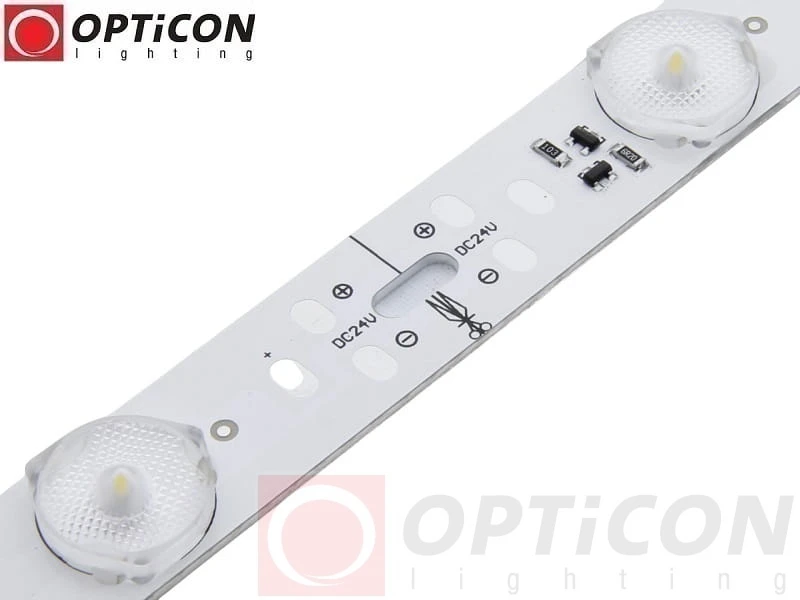

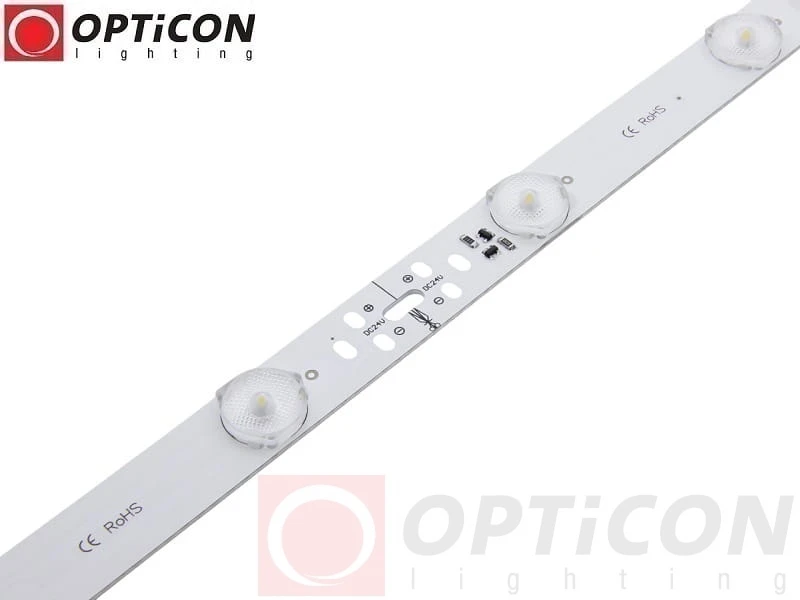

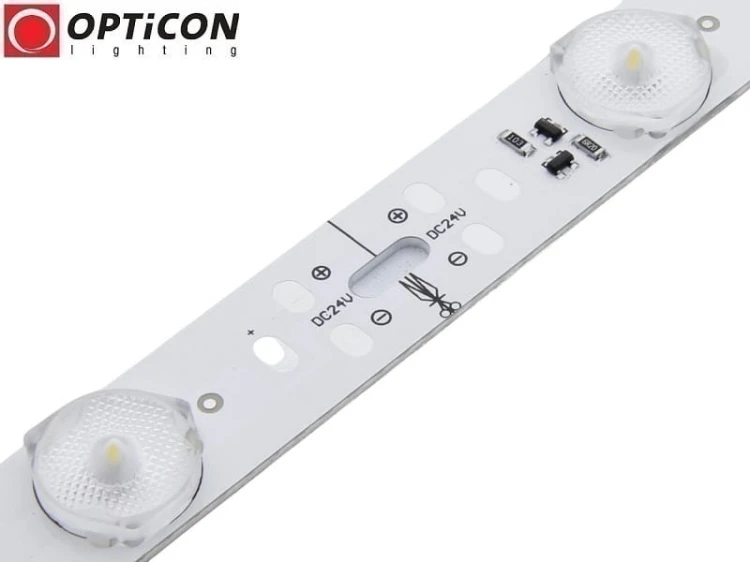

Możliwość cięcia co 141 mm – 7 niezależnych sekcji

Moduł LED OPTICON Backlight 24V DC posiada 14 diod LED podzielonych na 7 niezależnych sekcji.

Każda sekcja zawiera 2 diody LED i ma długość około 141 mm.

Moduł można skracać w wyznaczonych miejscach, co pozwala dopasować długość do kasetonu reklamowego, ekspozytora, mebla lub innej zabudowy oświetleniowej.

Parametry pojedynczej sekcji LED

• Długość: około 141 mm.
• Liczba diod: 2 szt.
• Napięcie zasilania: 24V DC.
• Moc: 2,4W.
• Pobór prądu: 0,1A.
• Strumień świetlny: 220 lm.

Dlaczego możliwość cięcia jest przydatna?

• umożliwia dopasowanie długości modułu do projektu,
• pozwala wykorzystać krótsze odcinki,
• ułatwia budowę niestandardowych instalacji,
• ogranicza ilość niewykorzystanego materiału,
• umożliwia niezależne zasilanie poszczególnych sekcji.

Ważne: cięcie należy wykonywać wyłącznie w wyznaczonych miejscach. Odcięte sekcje wymagają prawidłowego podłączenia do zasilania 24V DC, z zachowaniem odpowiedniej polaryzacji.

Zasilanie 24V DC – rozwiązanie do profesjonalnych instalacji LED

Moduł przeznaczony jest do pracy przy stabilizowanym napięciu 24V DC.

Przy tej samej mocy instalacja 24V pobiera dwukrotnie mniejszy prąd niż instalacja 12V, co może pomóc ograniczyć spadki napięcia i ułatwić projektowanie większych systemów oświetleniowych.

Zalety instalacji 24V DC

• niższy prąd niż przy zasilaniu 12V dla tej samej mocy,
• możliwość ograniczenia spadków napięcia,
• łatwiejsze projektowanie większych instalacji,
• współpraca z profesjonalnymi zasilaczami LED 24V DC,
• możliwość regulacji jasności sterownikami PWM.

Uwaga: modułu nie wolno podłączać bezpośrednio do sieci 230V AC. Wymagany jest odpowiedni stabilizowany zasilacz LED 24V DC.

Regulacja jasności – sterowniki PWM 24V DC

Moduł LED OPTICON Backlight umożliwia regulację jasności za pomocą kompatybilnego sterownika PWM.

Dzięki temu można dostosować intensywność świecenia do wymagań konkretnej instalacji reklamowej, dekoracyjnej lub technicznej.

Przykładowe zastosowania regulacji jasności

• dostosowanie jasności kasetonów reklamowych,
• regulacja podświetlenia witryn sklepowych,
• sterowanie oświetleniem ekspozytorów,
• podświetlenie mebli,
• dekoracyjne panele świetlne,
• instalacje wymagające zmiennej intensywności światła.

Do regulacji należy stosować sterowniki LED MONO PWM kompatybilne z napięciem 24V DC.

Sprawdź sterowniki i ściemniacze LED MONO.

Łatwy montaż – taśma 3M i otwory montażowe

Moduł wyposażono w taśmę samoprzylepną 3M, umożliwiającą szybki montaż na odpowiednio przygotowanej powierzchni.

Dodatkowo konstrukcja posiada otwory montażowe, dzięki którym moduł można trwale przykręcić do podłoża.

Sposoby montażu

• Montaż samoprzylepny – na czystej, suchej i odtłuszczonej powierzchni.
• Montaż mechaniczny – przy użyciu odpowiednich elementów mocujących.
• Montaż mieszany – połączenie taśmy 3M i mocowania mechanicznego.

Dzięki wysokości wynoszącej zaledwie 7 mm moduł może być stosowany w płytkich kasetonach i zabudowach o ograniczonej przestrzeni montażowej.

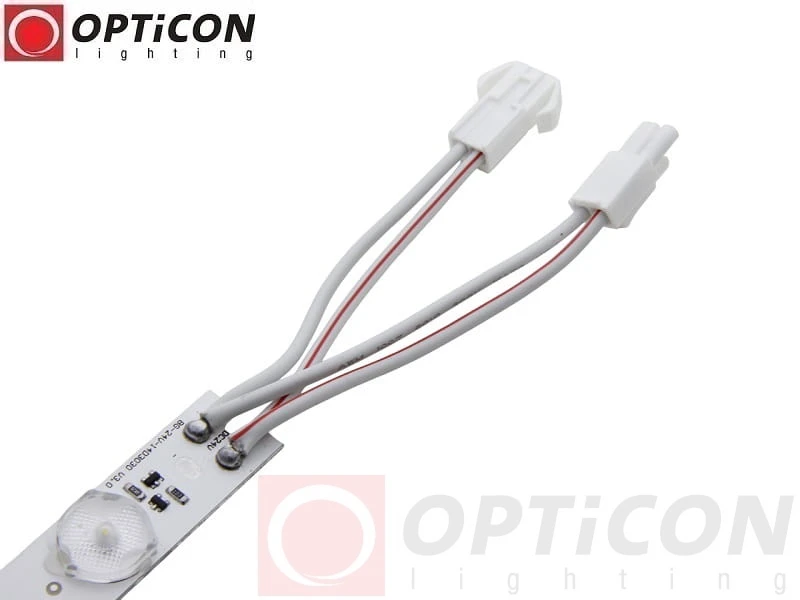

Przewody zasilające i pola lutownicze

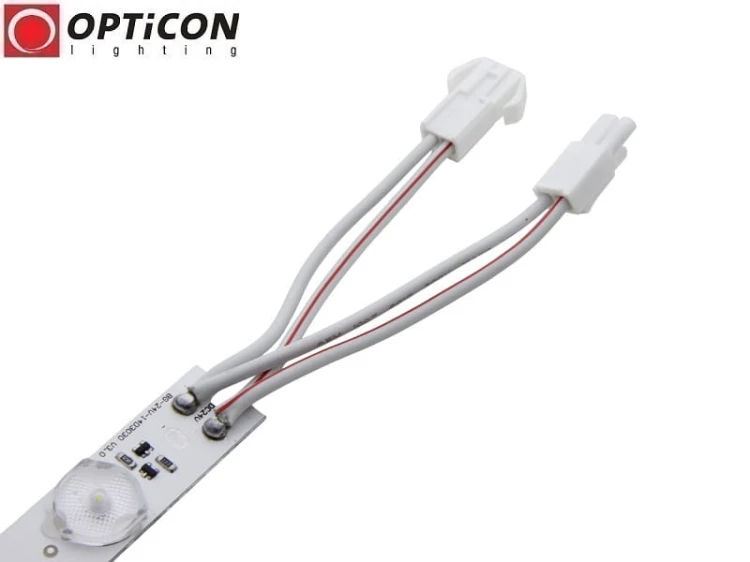

Moduł wyposażono w przewody umożliwiające podłączenie zasilania 24V DC oraz wykonanie połączeń z kolejnymi modułami.

Poszczególne sekcje posiadają również pola lutownicze, umożliwiające wykonanie indywidualnych połączeń elektrycznych.

Rozwiązanie to jest szczególnie przydatne podczas budowy niestandardowych instalacji reklamowych i technicznych.

Ważne: przy łączeniu większej liczby modułów należy uwzględnić sumaryczny pobór prądu, przekrój przewodów oraz spadki napięcia. W rozbudowanych instalacjach warto zastosować odpowiednio rozmieszczone punkty zasilania.

Jak dobrać zasilacz LED 24V DC do modułu 16,8W?

Moduł pobiera 16,8W przy napięciu 24V DC, co odpowiada prądowi 0,7A.

Dobierając zasilacz, należy zsumować moc wszystkich podłączonych modułów i uwzględnić odpowiedni zapas mocy.

Przykładowy dobór zasilacza

Podane moce zasilaczy są orientacyjne. Należy uwzględnić parametry konkretnego zasilacza, warunki pracy oraz sposób wykonania instalacji.

Zobacz zasilacze LED 24V DC.

Gdzie stosuje się moduł LED OPTICON Backlight 24V 10000K?

1. Kasetony reklamowe i reklama świetlna

• kasetony reklamowe typu Backlight,
• podświetlane szyldy,
• tablice informacyjne,
• litery przestrzenne i logotypy,
• podświetlane grafiki reklamowe,
• wewnętrzne systemy reklamowe.

2. Oświetlenie sklepów i ekspozycji

• witryny sklepowe,
• ekspozytory reklamowe,
• gabloty wystawowe,
• podświetlenie produktów,
• zabudowy handlowe,
• oświetlenie punktów sprzedaży.

3. Oświetlenie dekoracyjne

• nowoczesne panele świetlne,
• podświetlenie wnęk,
• dekoracyjne zabudowy meblowe,
• podświetlenie półek,
• instalacje o chłodnej kolorystyce,
• projekty wymagające światła 10000K.

4. Oświetlenie techniczne i specjalistyczne

• podświetlenie paneli technicznych,
• oświetlenie wnętrz urządzeń,
• instalacje specjalistyczne 24V DC,
• projekty DIY,
• niestandardowe zabudowy oświetleniowe.

5. Oświetlenie akwarystyczne

Bardzo zimna barwa światła 10000K może być wykorzystywana w wybranych projektach oświetlenia akwarystycznego, w których pożądany jest chłodny, lekko niebieskawy efekt wizualny.

Należy jednak pamiętać, że moduł posiada stopień ochrony IP20 i nie jest przeznaczony do bezpośredniego kontaktu z wodą ani do pracy w warunkach kondensacji wilgoci. W takich zastosowaniach konieczne jest odpowiednie zabezpieczenie instalacji.

Temperatura barwowa 10000K sama w sobie nie określa przydatności światła do wzrostu roślin wodnych ani potrzeb konkretnych organizmów akwariowych.

Dane techniczne – moduł LED OPTICON Backlight 24V 16,8W 10000K

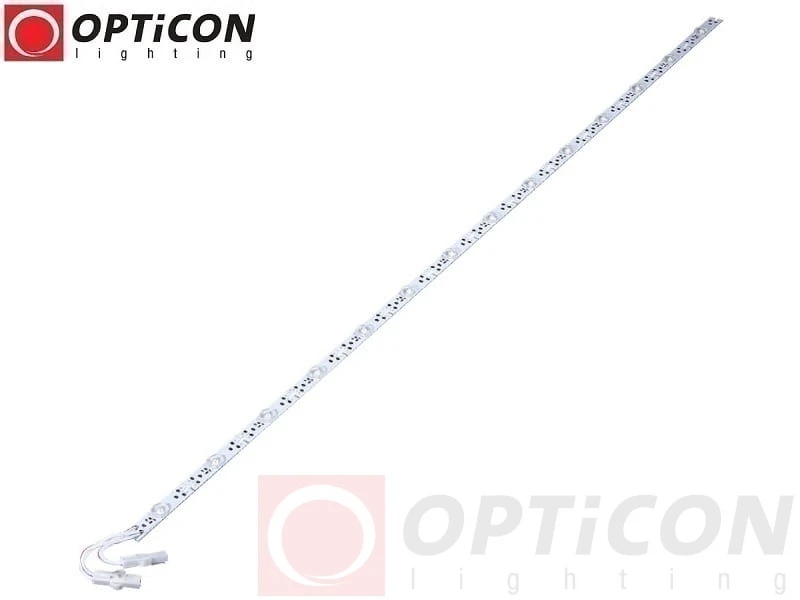

Wymiary modułu LED OPTICON Backlight

• Długość: 990 mm.
• Szerokość: 18 mm.
• Wysokość: 7 mm.
• Grubość aluminiowej podstawy: 1,5 mm.
• Długość sekcji cięcia: około 141 mm.

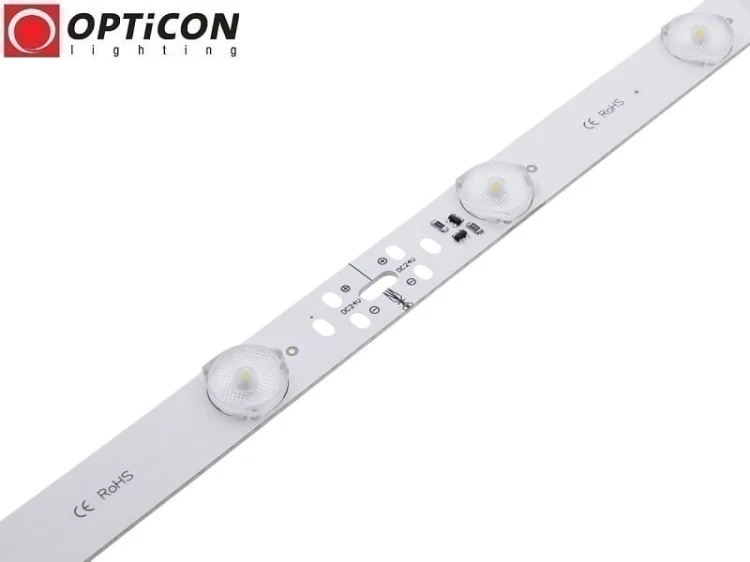

Zdjęcia modułu LED OPTICON Backlight 24V 10000K

Najczęściej zadawane pytania – FAQ

Jaki kąt świecenia ma moduł LED OPTICON Backlight 24V 10000K?

Moduł posiada specjalistyczne soczewki optyczne o kącie świecenia 180°, zapewniające bardzo szeroki rozsył światła.

Czym charakteryzuje się barwa światła 10000K?

Temperatura barwowa 10000K oznacza bardzo zimne białe światło o delikatnie niebieskawym odcieniu. Jest szczególnie przydatna w instalacjach dekoracyjnych i reklamowych wymagających chłodnego efektu wizualnego.

Czy moduł można podłączyć bezpośrednio do 230V?

Nie. Moduł wymaga stabilizowanego napięcia 24V DC. Do zasilania z sieci 230V AC należy zastosować odpowiedni zasilacz LED 24V DC.

Czy moduł można skracać?

Tak. Moduł można przecinać co 141 mm, czyli co dwie diody LED, w wyznaczonych miejscach.

Czy każda sekcja może pracować niezależnie?

Tak. Moduł posiada 7 niezależnych sekcji, które po prawidłowym podłączeniu mogą pracować przy napięciu 24V DC.

Czy moduł nadaje się do płytkich kasetonów reklamowych?

Tak. Szerokokątne soczewki 180° umożliwiają wykorzystanie modułu w płytkich kasetonach typu Backlight. Głębokość montażu i rozstaw modułów należy dobrać do konstrukcji kasetonu oraz właściwości powierzchni rozpraszającej.

Czy można regulować jasność modułu?

Tak. Moduł współpracuje z kompatybilnymi sterownikami LED MONO PWM 24V DC.

Czy moduł jest wodoodporny?

Nie. Produkt posiada stopień ochrony IP20 i przeznaczony jest do zastosowań wewnętrznych, w suchych miejscach lub w odpowiednio zabezpieczonych obudowach.

Jaki zasilacz zastosować do jednego modułu?

Do pojedynczego modułu o mocy 16,8W można zastosować stabilizowany zasilacz LED 24V DC o mocy co najmniej 24W, uwzględniając wymagany zapas mocy i warunki pracy.

Akcesoria do modułu LED OPTICON Backlight 24V

Do prawidłowego działania modułu potrzebny jest stabilizowany zasilacz LED 24V DC. W przypadku instalacji wymagających regulacji jasności można dodatkowo zastosować kompatybilny sterownik PWM MONO.

• Sterowniki LED MONO – regulacja jasności modułów LED 24V DC
• Zasilacze LED 24V DC – stabilizowane źródła zasilania do modułów OPTICON

Sterowniki LED MONO

Zasilacze LED 24V DC

Dlaczego warto wybrać moduł LED OPTICON Backlight 24V 10000K?

Moduł LED OPTICON Backlight 24V DC 16,8W 10000K 990 mm to rozwiązanie dla producentów reklam świetlnych, instalatorów oraz projektantów poszukujących wydajnego źródła światła o bardzo zimnej barwie.

Połączenie 14 diod EPISTAR SMD3030, strumienia świetlnego 1540 lm, soczewek optycznych 180°, temperatury barwowej 10000K oraz aluminiowej konstrukcji zapewnia szerokie możliwości zastosowania.

Dużą zaletą jest również możliwość cięcia co 141 mm, montaż za pomocą taśmy 3M lub otworów montażowych oraz współpraca ze sterownikami PWM.

OPTICON – profesjonalne oświetlenie LED stworzone na podstawie wieloletniego doświadczenia.
