Moduł LED OPTICON Backlight 24V 16,8W 4000K 990 mm – 1540 lm, 180°, EPISTAR SMD3030

Profesjonalny moduł liniowy LED 24V do kasetonów reklamowych i oświetlenia technicznego

Moduł LED OPTICON Backlight 24V DC 16,8W 4000K to profesjonalny liniowy moduł LED o długości 990 mm, przeznaczony do podświetlania kasetonów reklamowych, szyldów, liter przestrzennych, ekspozytorów sklepowych, zabudów meblowych oraz instalacji oświetleniowych.

Moduł wyposażono w 14 wysokowydajnych diod EPISTAR SMD3030 oraz specjalistyczne soczewki optyczne o kącie świecenia 180°. Dzięki bardzo szerokiemu rozsyłowi światła doskonale sprawdza się w systemach podświetlenia typu Backlight, w których źródło światła umieszczone jest za podświetlaną powierzchnią.

Całkowity strumień świetlny wynosi 1540 lumenów, a neutralna barwa światła 4000K zapewnia uniwersalny, naturalny odcień bieli. Moduł zasilany jest napięciem 24V DC, a jego moc znamionowa wynosi 16,8W.

Konstrukcja oparta na sztywnym profilu aluminiowym o grubości 1,5 mm zapewnia stabilność mechaniczną oraz skuteczne odprowadzanie ciepła. Dodatkową zaletą jest możliwość cięcia modułu co 141 mm, czyli co dwie diody LED, co pozwala dopasować długość oświetlenia do indywidualnych wymiarów projektu.

OPTICON – produkt opracowany na podstawie wieloletniego doświadczenia

Moduł LED OPTICON Backlight 24V DC powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, szczególnie w zakresie profesjonalnych systemów reklamowych, modułów LED, podświetlenia kasetonów oraz oświetlenia technicznego.

Podczas opracowywania produktu uwzględniono potrzeby producentów reklam świetlnych, instalatorów oraz klientów poszukujących wydajnych i funkcjonalnych rozwiązań oświetleniowych.

Zastosowanie diod EPISTAR SMD3030, szerokokątnych soczewek 180°, aluminiowej podstawy i niezależnych sekcji świetlnych pozwoliło stworzyć moduł łączący wysoką wydajność, trwałą konstrukcję oraz możliwość wykorzystania w różnorodnych projektach.

Najważniejsze zalety modułu LED OPTICON Backlight 24V 4000K

• Profesjonalny moduł liniowy Backlight – do podświetlania powierzchni od tyłu.
• Napięcie zasilania 24V DC – do profesjonalnych instalacji LED.
• Moc 16,8W – wydajne źródło światła.
• Strumień świetlny 1540 lm – wysoka jasność całego modułu.
• 14 diod EPISTAR SMD3030 – profesjonalne źródła światła LED.
• Soczewki optyczne 180° – bardzo szeroki kąt świecenia.
• Neutralna barwa światła 4000K – uniwersalne białe światło.
• Aluminiowa podstawa 1,5 mm – skuteczne odprowadzanie ciepła.
• Możliwość cięcia co 141 mm – dopasowanie długości do projektu.
• 7 niezależnych sekcji – każda zawiera dwie diody LED.
• Taśma montażowa 3M – szybkie mocowanie.
• Otwory montażowe – możliwość trwałego przykręcenia.
• Możliwość regulacji jasności PWM – współpraca ze sterownikami MONO.
• Niewielka wysokość 7 mm – montaż w płytkich konstrukcjach.
• Deklarowana trwałość ≥70 000 godzin.
• Gwarancja 24 miesiące.

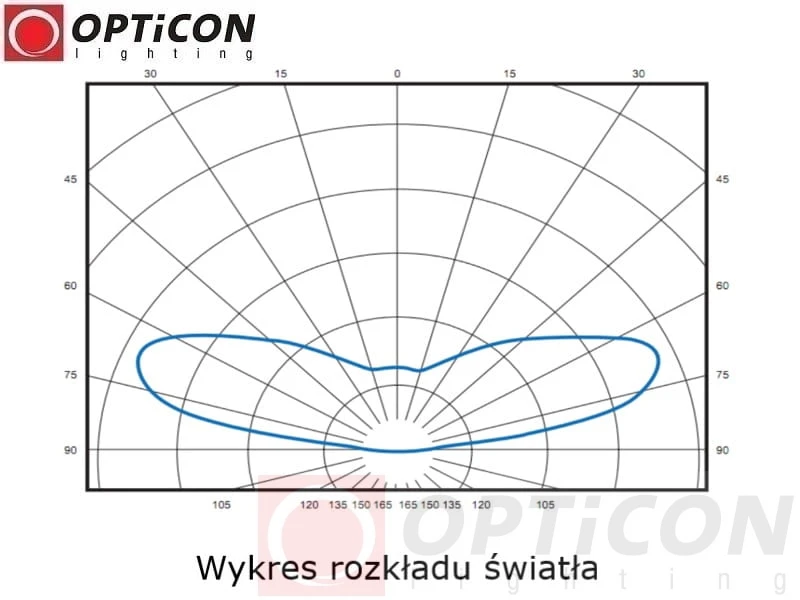

Soczewki optyczne 180° – szerokokątne podświetlenie Backlight

Jednym z najważniejszych elementów modułu OPTICON są specjalistyczne soczewki optyczne o kącie świecenia 180°.

Tak szeroki kąt świecenia umożliwia rozprowadzanie światła na dużej powierzchni, co jest szczególnie istotne w profesjonalnych kasetonach reklamowych i innych konstrukcjach podświetlanych od tyłu.

W porównaniu z modułami LED o węższym kącie świecenia optyka 180° umożliwia uzyskanie szerszego obszaru oświetlenia z pojedynczego źródła światła.

Dlaczego kąt świecenia 180° jest ważny?

• Bardzo szeroki rozsył światła – oświetlenie dużej powierzchni.
• Lepsze rozprowadzanie światła – szczególnie w kasetonach reklamowych.
• Możliwość ograniczenia widoczności punktów świetlnych – przy prawidłowym rozstawie modułów.
• Zastosowanie w płytkich kasetonach – przy odpowiednio dobranej konstrukcji.
• Efektywne wykorzystanie światła – oświetlenie większego obszaru.
• Uniwersalność – reklama świetlna, meble, ekspozycje i oświetlenie techniczne.

Moduł LED Backlight 180° jest przeznaczony do zastosowań wymagających szerokiego oświetlenia powierzchni, w przeciwieństwie do modułów Edgelight wykorzystujących wąską, kierunkową wiązkę światła.

Technologia Backlight – równomierne podświetlanie kasetonów reklamowych

Technologia Backlight polega na umieszczeniu źródeł światła za powierzchnią reklamy, najczęściej na tylnej ścianie kasetonu.

Światło emitowane przez moduły LED kierowane jest w stronę materiału reklamowego. Odpowiednio dobrane rozmieszczenie modułów pozwala uzyskać jednolite podświetlenie grafiki, napisu lub panelu.

Moduł OPTICON z soczewkami 180° został zaprojektowany właśnie do tego rodzaju instalacji.

Przykładowe zastosowania technologii Backlight

• kasetony reklamowe jednostronne,
• podświetlane szyldy firmowe,
• tablice informacyjne,
• podświetlane grafiki,
• litery przestrzenne,
• ekspozytory sklepowe,
• panele dekoracyjne,
• zabudowy architektoniczne.

Moduł może być wykorzystywany w kasetonach o głębokości około 8–20 cm, jednak optymalny rozstaw modułów zależy od konstrukcji kasetonu, rodzaju materiału rozpraszającego i oczekiwanego efektu oświetleniowego.

Wskazówka: przed wykonaniem dużej instalacji warto przeprowadzić próbę oświetleniową, aby dobrać odpowiednią odległość między modułami i powierzchnią reklamy.

Neutralna barwa światła 4000K – uniwersalne białe oświetlenie

Moduł LED OPTICON Backlight emituje neutralne białe światło o temperaturze barwowej 4000K.

Barwa 4000K stanowi kompromis pomiędzy ciepłym światłem 3000K a zimnym światłem 6000K. Jest często wykorzystywana w oświetleniu technicznym, handlowym, biurowym i reklamowym.

Neutralna biel zapewnia naturalny odbiór oświetlanych powierzchni i nie nadaje im tak wyraźnie ciepłego lub chłodnego charakteru jak inne temperatury barwowe.

Gdzie sprawdza się barwa 4000K?

• kasetony reklamowe,
• szyldy i tablice informacyjne,
• sklepy i salony sprzedaży,
• ekspozycje produktów,
• gabloty i witryny,
• zabudowy meblowe,
• stanowiska techniczne,
• oświetlenie przemysłowe,
• panele dekoracyjne.

Neutralna barwa 4000K jest dobrym wyborem do instalacji, w których wymagane jest uniwersalne białe światło bez dominującego ciepłego lub niebieskawego odcienia.

1540 lumenów – wysoka wydajność świetlna

Moduł LED OPTICON Backlight 24V DC wyposażono w 14 diod EPISTAR SMD3030, generujących łącznie 1540 lm.

Połączenie wydajnych diod LED oraz szerokokątnych soczewek 180° umożliwia skuteczne wykorzystanie światła w systemach Backlight.

Parametry świetlne

• Strumień świetlny całego modułu: 1540 lm.
• Strumień świetlny jednej sekcji: 220 lm.
• Liczba diod: 14 szt.
• Liczba sekcji: 7.
• Temperatura barwowa: 4000K.
• Kąt świecenia: 180°.

Moduł może pracować jako samodzielne źródło światła lub stanowić element większego systemu składającego się z wielu modułów LED 24V DC.

Aluminiowa podstawa 1,5 mm – trwała konstrukcja i odprowadzanie ciepła

Moduł LED OPTICON wykonano na sztywnej aluminiowej podstawie o grubości 1,5 mm.

Aluminium wspomaga odprowadzanie ciepła generowanego podczas pracy diod LED, co ma szczególne znaczenie w zamkniętych kasetonach reklamowych i zabudowach.

Zalety aluminiowej podstawy

• skuteczne odprowadzanie ciepła,
• stabilność mechaniczna,
• sztywna konstrukcja,
• niewielka wysokość,
• możliwość trwałego mocowania,
• zastosowanie w profesjonalnych instalacjach.

Odpowiednie chłodzenie diod LED sprzyja utrzymaniu ich parametrów podczas długotrwałej eksploatacji.

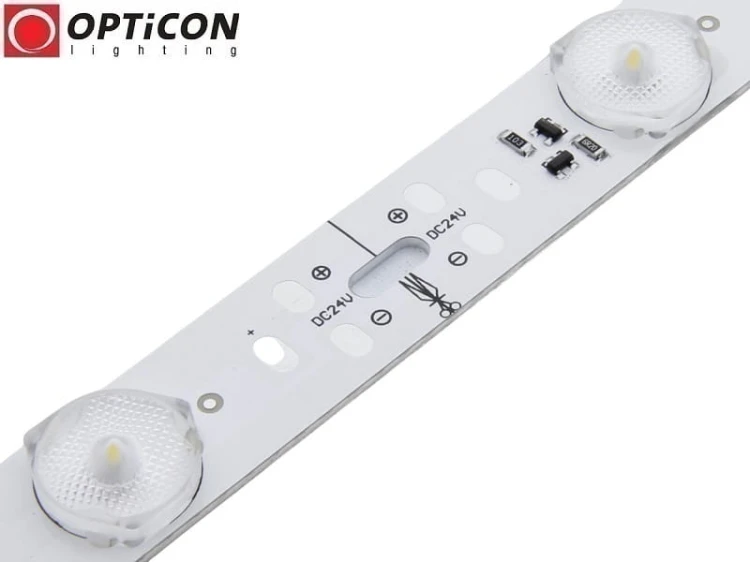

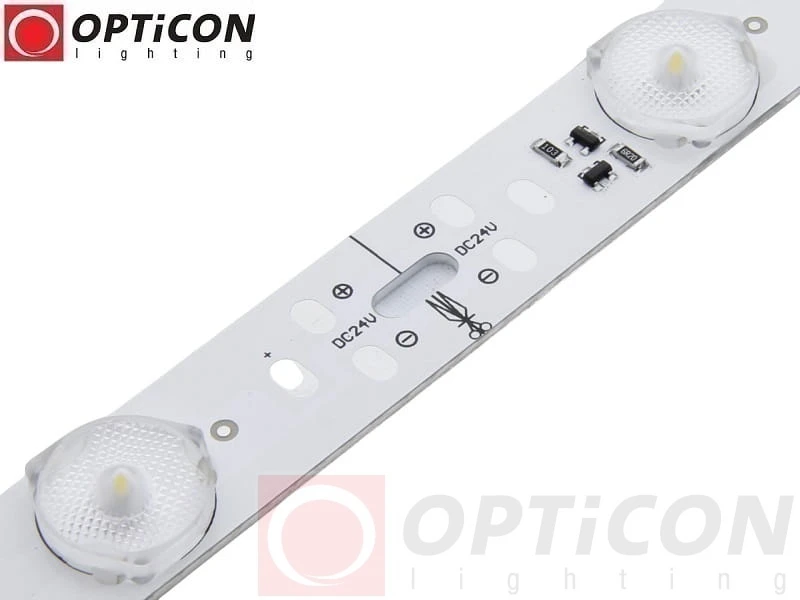

Możliwość cięcia co 141 mm – 7 niezależnych sekcji LED

Moduł LED OPTICON Backlight 24V DC posiada 14 diod LED podzielonych na 7 niezależnych sekcji świetlnych.

Każda sekcja zawiera 2 diody LED i ma długość około 141 mm.

Moduł można skracać w wyznaczonych miejscach, dzięki czemu łatwo dopasować go do wymiarów kasetonu reklamowego, zabudowy meblowej lub innej instalacji.

Parametry pojedynczej sekcji

• Długość sekcji: około 141 mm.
• Liczba diod: 2.
• Napięcie zasilania: 24V DC.
• Moc: 2,4W.
• Pobór prądu: 0,1A.
• Strumień świetlny: 220 lm.

Zalety możliwości cięcia

• dopasowanie długości do projektu,
• wykorzystanie krótszych odcinków,
• możliwość wykonywania niestandardowych instalacji,
• ograniczenie ilości niewykorzystanego materiału,
• możliwość niezależnego zasilania poszczególnych sekcji.

Ważne: moduł należy przecinać wyłącznie w miejscach wyznaczonych przez producenta. Po przecięciu każdą sekcję można zasilać napięciem 24V DC po wykonaniu prawidłowych połączeń elektrycznych.

Zasilanie 24V DC – do profesjonalnych instalacji LED

Moduł LED OPTICON Backlight przeznaczony jest do zasilania stabilizowanym napięciem 24V DC.

Przy tej samej mocy instalacja 24V pobiera dwukrotnie mniejszy prąd niż instalacja 12V, co jest korzystne szczególnie przy większych instalacjach oświetleniowych.

Zalety zasilania 24V DC

• mniejszy pobór prądu przy tej samej mocy w porównaniu z 12V,
• możliwość ograniczenia spadków napięcia,
• łatwiejsze projektowanie rozbudowanych instalacji,
• współpraca z profesjonalnymi zasilaczami LED 24V,
• możliwość regulacji jasności przy użyciu sterowników PWM.

Uwaga: modułu nie wolno podłączać bezpośrednio do napięcia sieciowego 230V AC. Wymagany jest stabilizowany zasilacz LED 24V DC.

Regulacja jasności – współpraca ze sterownikami PWM MONO

Moduł LED OPTICON Backlight 24V DC umożliwia regulację jasności za pomocą kompatybilnego sterownika PWM.

Funkcja ta pozwala dopasować intensywność oświetlenia do wymagań konkretnej instalacji.

Przykładowe zastosowania regulacji jasności

• zmniejszanie jasności reklam świetlnych,
• dostosowanie podświetlenia witryn,
• regulacja jasności ekspozytorów,
• oświetlenie dekoracyjne,
• podświetlenie mebli,
• instalacje wymagające zmiennej intensywności światła.

Do regulacji należy stosować sterowniki LED MONO PWM przeznaczone do instalacji 24V DC.

Zobacz sterowniki i ściemniacze LED MONO.

Łatwy montaż – taśma 3M i otwory montażowe

Moduł OPTICON Backlight wyposażono w taśmę samoprzylepną 3M, umożliwiającą szybkie mocowanie do odpowiednio przygotowanej powierzchni.

Dodatkowo moduł posiada otwory montażowe, dzięki którym można go trwale przykręcić do podłoża.

Sposoby montażu

• Taśma 3M – mocowanie do czystej, suchej i odtłuszczonej powierzchni.
• Montaż mechaniczny – przykręcenie modułu przez przygotowane otwory.
• Montaż mieszany – połączenie mocowania samoprzylepnego i mechanicznego.

Niewielka wysokość modułu wynosząca 7 mm ułatwia montaż w płytkich kasetonach reklamowych, zabudowach meblowych oraz innych konstrukcjach o ograniczonej przestrzeni.

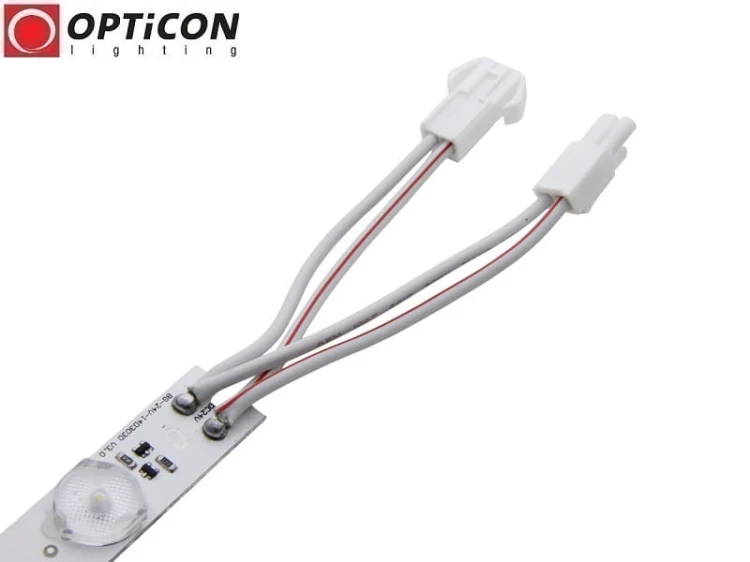

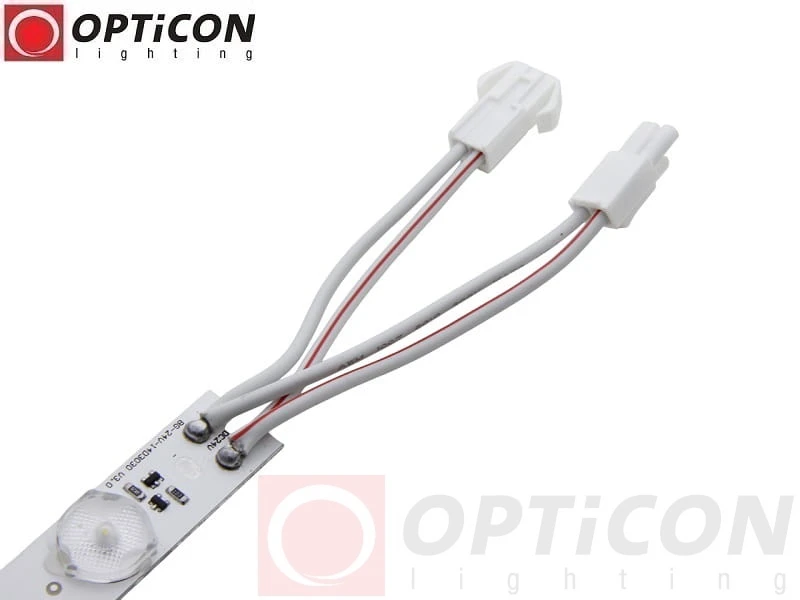

Przewody zasilające i pola lutownicze

Moduł wyposażono w przewody umożliwiające podłączenie zasilania 24V DC oraz wykonanie połączeń z kolejnymi modułami.

Poszczególne sekcje posiadają również pola lutownicze, które umożliwiają wykonywanie indywidualnych połączeń elektrycznych.

Rozwiązanie to sprawdza się podczas wykonywania niestandardowych instalacji reklamowych, zabudów oświetleniowych i projektów technicznych.

Ważne: przy podłączaniu większej liczby modułów należy uwzględnić sumaryczny pobór prądu, przekrój przewodów oraz spadki napięcia. W rozbudowanych instalacjach warto stosować dodatkowe punkty zasilania.

Jak dobrać zasilacz LED 24V DC do modułu OPTICON 16,8W?

Moduł pobiera moc 16,8W przy napięciu 24V DC, co odpowiada prądowi około 0,7A.

Podczas doboru zasilacza należy uwzględnić łączną moc wszystkich modułów oraz odpowiedni zapas mocy.

Przykładowy dobór zasilacza LED 24V DC

W większych instalacjach należy również uwzględnić długość przewodów, warunki chłodzenia zasilacza oraz zalecenia producenta.

Sprawdź zasilacze LED 24V DC dostępne w sklepie.

Gdzie stosuje się moduł LED OPTICON Backlight 24V 4000K?

1. Kasetony reklamowe i reklama świetlna

• kasetony reklamowe Backlight,
• podświetlane szyldy,
• tablice informacyjne,
• litery przestrzenne,
• podświetlane grafiki reklamowe,
• reklamy wewnętrzne.

2. Oświetlenie sklepów i ekspozycji

• witryny sklepowe,
• ekspozytory reklamowe,
• gabloty wystawowe,
• podświetlenie produktów,
• zabudowy handlowe,
• oświetlenie punktów sprzedaży.

3. Oświetlenie meblowe i dekoracyjne

• podświetlenie mebli,
• oświetlenie wnęk,
• podświetlenie półek,
• oświetlenie zabudów architektonicznych,
• dekoracyjne panele świetlne,
• oświetlenie pomieszczeń.

4. Oświetlenie techniczne i przemysłowe

• oświetlenie wnętrz urządzeń,
• podświetlenie paneli technicznych,
• oświetlenie obudów i zabudów,
• instalacje specjalistyczne 24V DC,
• indywidualne projekty oświetleniowe.

Uwaga: moduł posiada stopień ochrony IP20 i jest przeznaczony do zastosowań wewnętrznych. W miejscach narażonych na wodę, wilgoć lub kondensację należy zastosować odpowiednią obudowę ochronną. Dotyczy to również instalacji w pobliżu akwariów i terrariów.

Dane techniczne – moduł LED OPTICON Backlight 24V 16,8W 4000K 990 mm

Wymiary modułu LED OPTICON

• Długość: 990 mm.
• Szerokość: 18 mm.
• Wysokość: 7 mm.
• Grubość aluminiowej podstawy: 1,5 mm.
• Długość sekcji cięcia: około 141 mm.

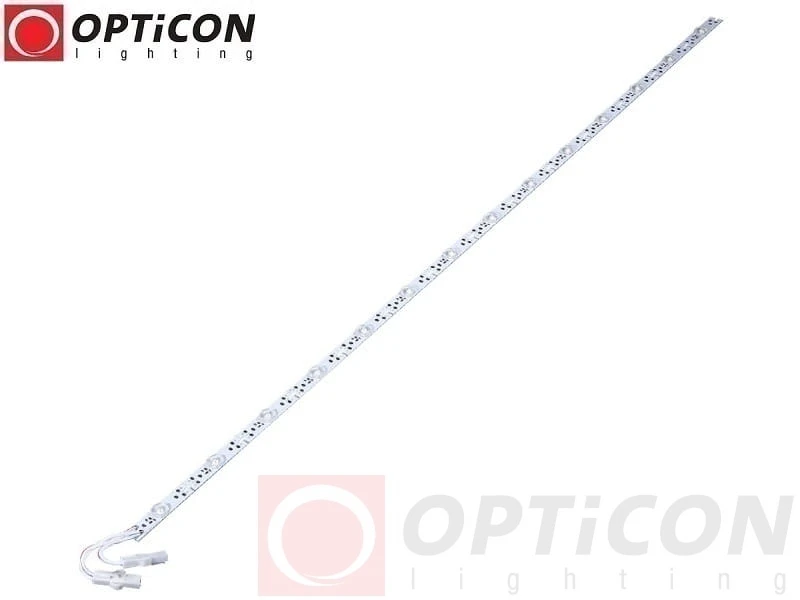

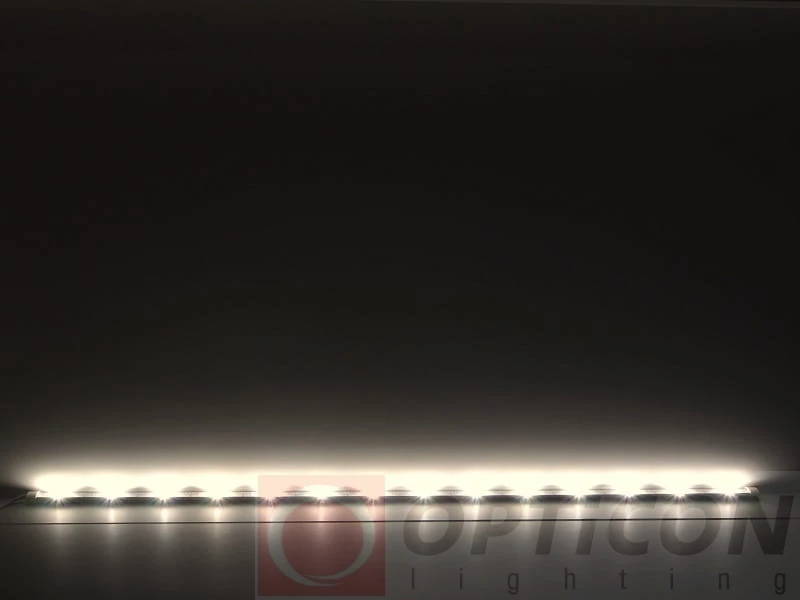

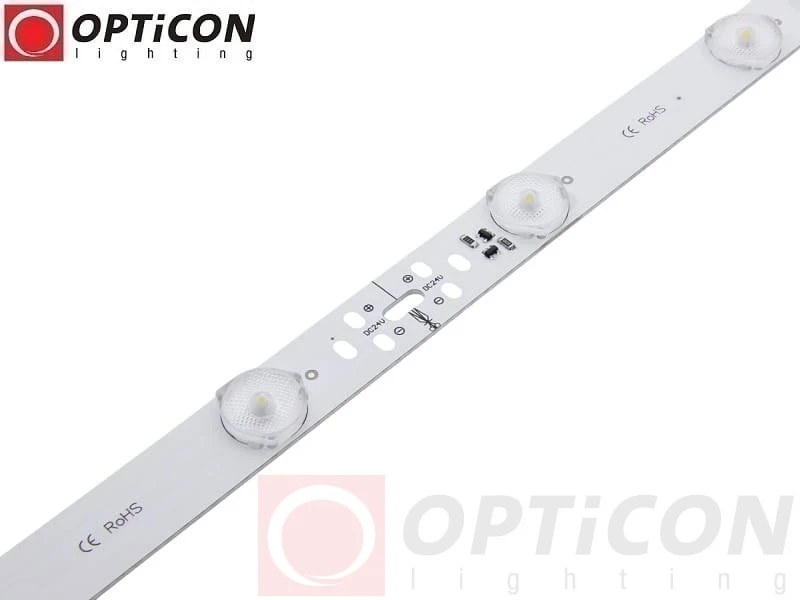

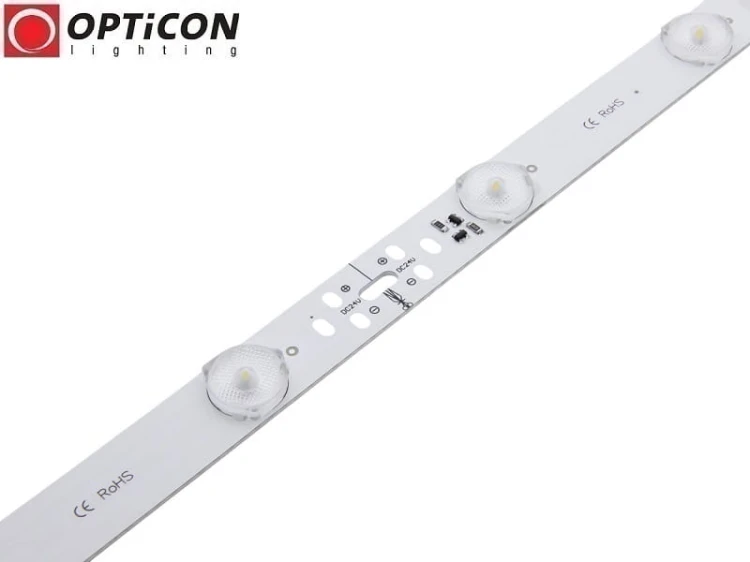

Zdjęcia modułu LED OPTICON Backlight 24V 4000K

Najczęściej zadawane pytania – FAQ

Czy moduł LED OPTICON Backlight można podłączyć bezpośrednio do 230V?

Nie. Moduł wymaga stabilizowanego zasilania 24V DC. Do podłączenia do sieci 230V AC należy zastosować odpowiedni zasilacz LED 24V DC.

Jaki kąt świecenia ma moduł OPTICON Backlight 24V 4000K?

Moduł posiada specjalistyczne soczewki o kącie świecenia 180°, zapewniające bardzo szeroki rozsył światła.

Czy moduł można skracać?

Tak. Moduł można przecinać co 141 mm, czyli co dwie diody LED, w wyznaczonych miejscach cięcia.

Czy każda sekcja działa niezależnie?

Tak. Moduł posiada 7 sekcji, które po prawidłowym podłączeniu mogą pracować niezależnie przy napięciu 24V DC.

Czy moduł nadaje się do płytkich kasetonów reklamowych?

Tak. Dzięki soczewkom 180° moduł może być wykorzystywany w płytkich kasetonach typu Backlight. Ostateczny rozstaw i głębokość montażu należy dobrać do materiału rozpraszającego i oczekiwanej równomierności oświetlenia.

Czy można regulować jasność modułu?

Tak. Moduł współpracuje z kompatybilnymi sterownikami LED MONO PWM 24V DC.

Czy moduł jest wodoodporny?

Nie. Produkt posiada stopień ochrony IP20 i przeznaczony jest do użytku wewnętrznego, w miejscach suchych lub w odpowiednio zabezpieczonych obudowach.

Jaki zasilacz zastosować do jednego modułu?

Do pojedynczego modułu o mocy 16,8W zalecany jest stabilizowany zasilacz LED 24V DC o mocy minimum 24W, z uwzględnieniem warunków pracy i wymaganego zapasu mocy.

Dobierz odpowiednie akcesoria do modułu LED OPTICON

Do prawidłowego działania modułu wymagany jest zasilacz LED 24V DC. Jeśli potrzebna jest regulacja jasności, można dodatkowo zastosować kompatybilny sterownik PWM MONO.

• Sterowniki LED MONO – regulacja jasności modułów LED 24V DC
• Zasilacze LED 24V DC – stabilizowane źródła zasilania do modułów OPTICON

Sterowniki LED MONO

Zasilacze LED 24V DC

Dlaczego warto wybrać moduł LED OPTICON Backlight 24V 4000K?

Moduł LED OPTICON Backlight 24V DC 16,8W 4000K 990 mm to funkcjonalne rozwiązanie dla producentów reklam świetlnych, instalatorów, stolarzy oraz osób projektujących profesjonalne systemy oświetlenia LED.

Połączenie 14 diod EPISTAR SMD3030, strumienia świetlnego 1540 lm, soczewek optycznych 180°, neutralnej barwy 4000K oraz aluminiowej konstrukcji zapewnia szerokie możliwości zastosowania.

Dużą zaletą jest również możliwość cięcia co 141 mm, montaż za pomocą taśmy 3M lub otworów montażowych oraz współpraca ze sterownikami PWM.

OPTICON – profesjonalne oświetlenie LED stworzone na podstawie wieloletniego doświadczenia.
