Moduł LED OPTICON Backlight 24V DC 16,8W 3000K 990 mm – 1540 lm, 180°, EPISTAR SMD3030

Profesjonalny moduł liniowy LED 24V do podświetlania kasetonów reklamowych

Moduł LED OPTICON Backlight 24V DC 16,8W 3000K to profesjonalny, liniowy moduł oświetleniowy o długości 990 mm, przeznaczony do podświetlania kasetonów reklamowych, szyldów, liter przestrzennych, ekspozytorów, mebli oraz innych instalacji oświetleniowych wymagających szerokiego i równomiernego rozprowadzania światła.

Moduł wyposażono w 14 wysokowydajnych diod LED EPISTAR SMD3030 oraz specjalistyczne soczewki optyczne o kącie świecenia 180°. Dzięki tak szerokiemu rozsyłowi światła moduł doskonale sprawdza się w systemach podświetlenia typu Backlight, w których źródło światła montowane jest za podświetlaną powierzchnią.

Całkowity strumień świetlny wynosi 1540 lumenów, a ciepła barwa światła 3000K zapewnia przyjemne, białe światło o ciepłym odcieniu. Moduł zasilany jest napięciem 24V DC, a jego moc znamionowa wynosi 16,8W.

Sztywna aluminiowa podstawa o grubości 1,5 mm zapewnia stabilność mechaniczną oraz wspomaga odprowadzanie ciepła z diod LED. Dodatkową zaletą produktu jest możliwość cięcia co 141 mm, czyli co dwie diody, dzięki czemu długość modułu można dopasować do indywidualnych wymiarów wykonywanej instalacji.

OPTICON – moduł LED opracowany na podstawie wieloletniego doświadczenia

Moduł LED OPTICON Backlight 24V DC powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, w szczególności w zakresie profesjonalnego podświetlania reklam, kasetonów świetlnych, instalacji liniowych oraz oświetlenia technicznego.

Podczas opracowywania produktu wykorzystano rozwiązania odpowiadające potrzebom profesjonalnych instalatorów oraz producentów reklam świetlnych. Zastosowanie diod EPISTAR SMD3030, szerokokątnych soczewek 180°, aluminiowej podstawy i niezależnych sekcji świetlnych pozwoliło stworzyć funkcjonalny moduł do różnorodnych zastosowań.

Moduł OPTICON łączy wysoką wydajność świetlną, niewielkie wymiary oraz wygodę montażu, dzięki czemu sprawdza się zarówno w profesjonalnych realizacjach reklamowych, jak i indywidualnych projektach oświetlenia LED.

Najważniejsze zalety modułu LED OPTICON Backlight 24V 3000K

• Profesjonalny moduł Backlight – przeznaczony do podświetlania powierzchni od tyłu.
• Zasilanie 24V DC – współpraca ze stabilizowanymi zasilaczami LED 24V.
• Moc 16,8W – wydajne źródło światła LED.
• Strumień świetlny 1540 lm – wysoka jasność całego modułu.
• 14 diod EPISTAR SMD3030 – profesjonalne źródła światła LED.
• Soczewki optyczne 180° – bardzo szeroki kąt rozsyłu światła.
• Ciepła barwa światła 3000K – przyjemne, białe światło o ciepłym odcieniu.
• Aluminiowa podstawa 1,5 mm – stabilna konstrukcja i skuteczne odprowadzanie ciepła.
• Możliwość cięcia co 141 mm – dopasowanie długości do wymiarów projektu.
• 7 niezależnych sekcji świetlnych – po dwie diody LED w każdej sekcji.
• Taśma montażowa 3M – szybkie i wygodne mocowanie.
• Otwory montażowe – możliwość dodatkowego przykręcenia modułu.
• Regulacja jasności PWM – współpraca ze sterownikami LED MONO.
• Niewielka wysokość 7 mm – montaż w płytkich konstrukcjach.
• Deklarowana trwałość ≥70 000 godzin.
• Gwarancja 24 miesiące.

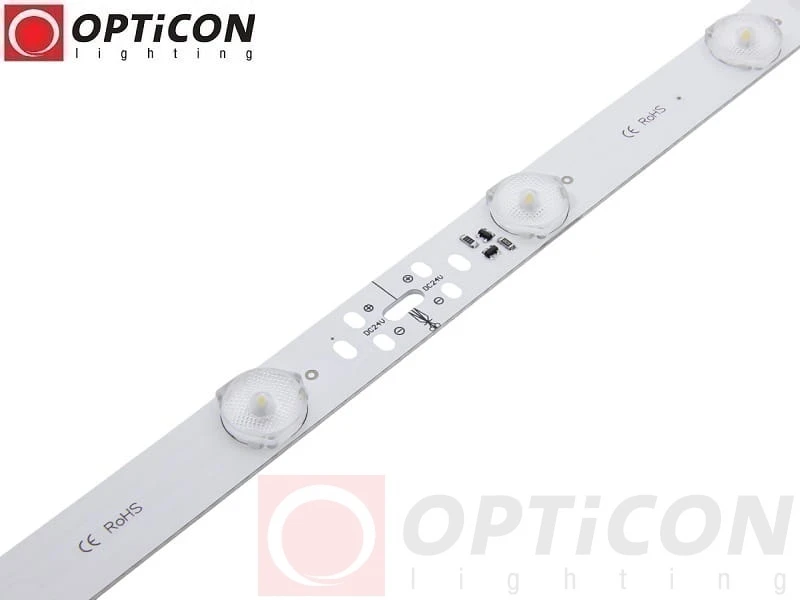

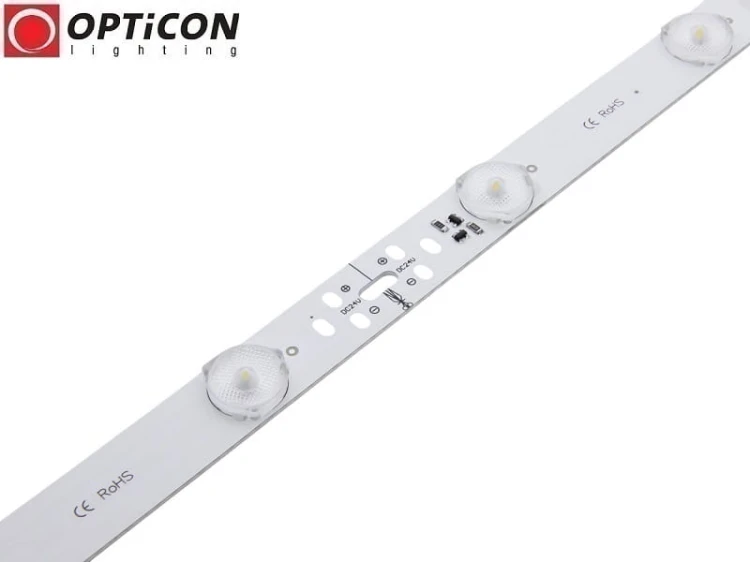

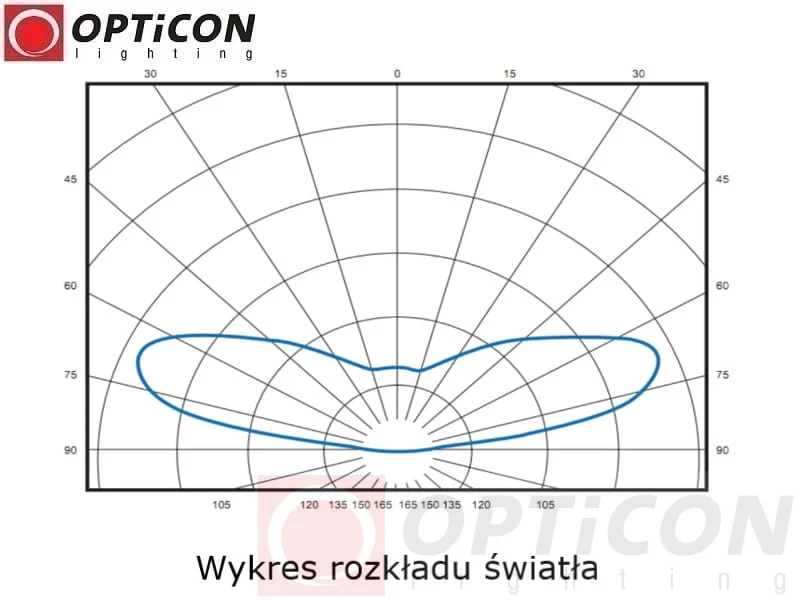

Soczewki optyczne 180° – bardzo szeroki kąt świecenia

Jedną z najważniejszych cech modułu OPTICON Backlight jest zastosowanie specjalistycznych soczewek optycznych o kącie świecenia 180°.

Tak szeroki kąt świecenia umożliwia rozprowadzanie światła na dużej powierzchni, co jest szczególnie istotne w profesjonalnych kasetonach reklamowych oraz innych konstrukcjach podświetlanych od tyłu.

W porównaniu z tradycyjnymi modułami LED o węższym kącie świecenia, optyka 180° pozwala uzyskać szerszy obszar oświetlenia z pojedynczego źródła światła.

Dlaczego kąt świecenia 180° jest tak ważny?

• Bardzo szeroki rozsył światła – światło rozprowadzane jest na dużej powierzchni.
• Lepsze wykorzystanie przestrzeni kasetonu – możliwość oświetlania większego obszaru z jednego modułu.
• Łatwiejsze uzyskanie równomiernego podświetlenia – przy odpowiednim rozstawie modułów.
• Możliwość zastosowania w płytkich kasetonach – szczególnie ważna przy ograniczonej głębokości obudowy.
• Ograniczenie widoczności punktów świetlnych – przy właściwym doborze odległości od materiału rozpraszającego.
• Uniwersalne zastosowanie – reklama świetlna, meble, ekspozycje i oświetlenie techniczne.

Moduł LED Backlight 180° jest szczególnie przydatny w konstrukcjach, w których ważne jest szerokie oświetlenie powierzchni, a nie uzyskanie wąskiej, kierunkowej wiązki światła.

Technologia Backlight – profesjonalne podświetlanie reklam od tyłu

Technologia Backlight polega na umieszczeniu źródeł światła za podświetlaną powierzchnią, najczęściej na tylnej ścianie kasetonu reklamowego.

Światło emitowane przez diody LED kierowane jest w stronę materiału reklamowego, a jego odpowiednie rozproszenie pozwala uzyskać efekt podświetlonej grafiki, napisu lub panelu.

Moduł OPTICON wyposażony w soczewki 180° został zaprojektowany właśnie do takich zastosowań.

Gdzie sprawdza się technologia Backlight?

• kasetony reklamowe jednostronne,
• podświetlane szyldy firmowe,
• tablice informacyjne,
• podświetlane grafiki reklamowe,
• litery przestrzenne o odpowiedniej konstrukcji,
• ekspozytory sklepowe,
• podświetlane panele dekoracyjne,
• zabudowy architektoniczne.

Moduł może być wykorzystywany w kasetonach o głębokości około 8–20 cm, jednak ostateczny rozstaw modułów należy dobrać do konstrukcji, rodzaju materiału rozpraszającego oraz wymaganej równomierności oświetlenia.

Wskazówka: przy projektowaniu większych kasetonów warto wykonać próbę oświetleniową, aby ustalić optymalny rozstaw modułów i uniknąć widocznych jaśniejszych lub ciemniejszych obszarów.

Ciepła barwa światła 3000K – przyjemne oświetlenie reklam i wnętrz

Moduł LED OPTICON Backlight emituje ciepłe białe światło o temperaturze barwowej 3000K.

Barwa 3000K jest często stosowana w oświetleniu dekoracyjnym, meblowym i architektonicznym. Nadaje oświetlanym powierzchniom przyjemny, ciepły charakter.

Zastosowania ciepłej barwy 3000K

• reklamy świetlne o ciepłej kolorystyce,
• restauracje i kawiarnie,
• hotele i pensjonaty,
• salony sprzedaży,
• ekspozycje produktów,
• podświetlenie mebli i półek,
• dekoracyjne panele ścienne,
• oświetlenie elementów drewnianych i kamiennych.

Światło 3000K szczególnie dobrze komponuje się z wnętrzami, w których dominują ciepłe kolory, drewno, cegła i naturalne materiały.

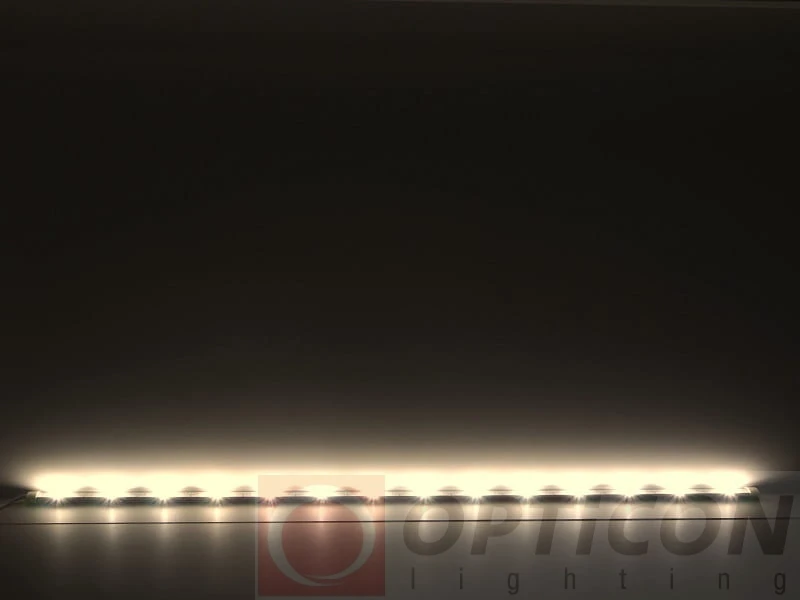

1540 lumenów – wysoka wydajność świetlna

Moduł LED OPTICON Backlight 24V DC wyposażono w 14 diod EPISTAR SMD3030, które generują łączny strumień świetlny 1540 lm.

Połączenie wydajnych diod LED oraz szerokokątnych soczewek 180° umożliwia efektywne wykorzystanie światła w instalacjach Backlight.

Parametry świetlne modułu

• Strumień świetlny całego modułu: 1540 lm.
• Strumień świetlny jednej sekcji: 220 lm.
• Liczba diod LED: 14.
• Liczba sekcji: 7.
• Temperatura barwowa: 3000K.
• Kąt świecenia: 180°.

Moduł może być wykorzystywany jako samodzielny element oświetlenia lub jako część większej instalacji składającej się z wielu modułów LED 24V DC.

Aluminiowa podstawa 1,5 mm – skuteczne odprowadzanie ciepła

Moduł LED OPTICON wykonano na sztywnej aluminiowej podstawie o grubości 1,5 mm.

Aluminium charakteryzuje się dobrym przewodnictwem cieplnym, dzięki czemu wspomaga odprowadzanie ciepła generowanego przez diody LED podczas pracy.

Odpowiednie zarządzanie temperaturą jest szczególnie ważne w zamkniętych kasetonach reklamowych i zabudowach, w których wymiana powietrza może być ograniczona.

Zalety aluminiowej konstrukcji

• skuteczne odprowadzanie ciepła,
• wysoka stabilność mechaniczna,
• sztywna konstrukcja,
• niewielka wysokość modułu,
• możliwość trwałego mocowania,
• zastosowanie w profesjonalnych instalacjach LED.

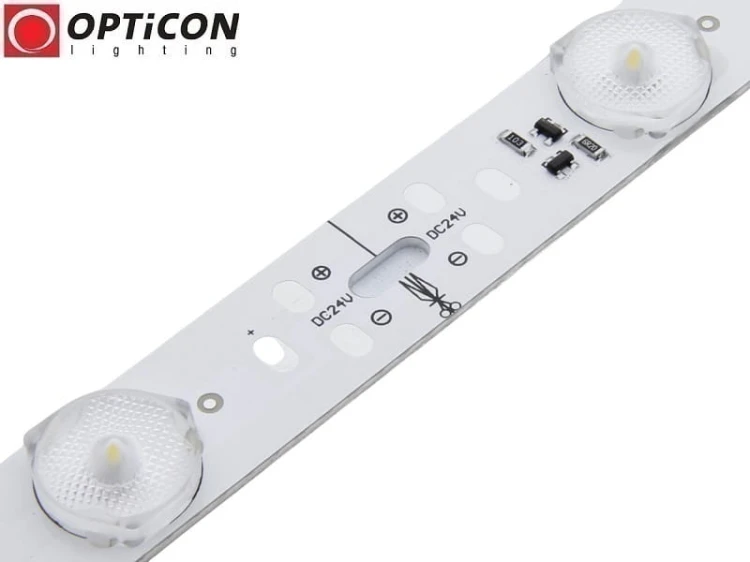

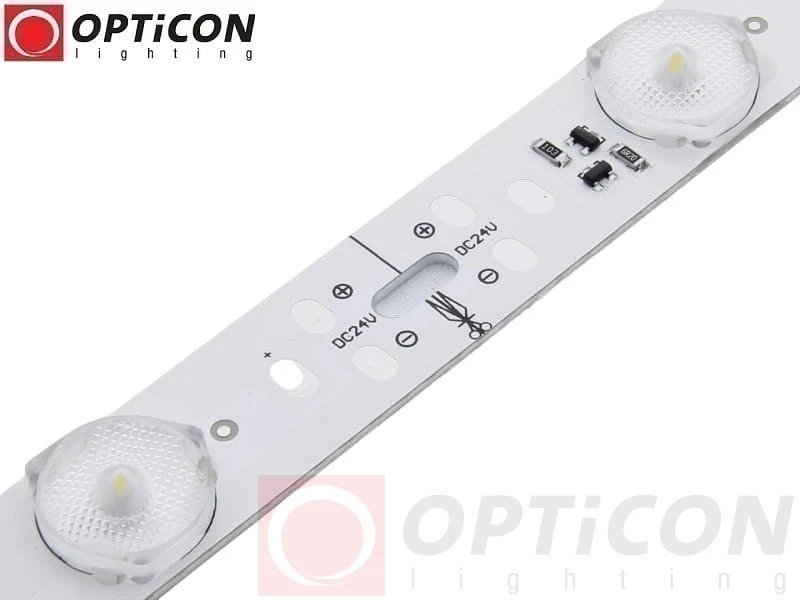

Możliwość cięcia co 141 mm – 7 niezależnych sekcji

Moduł LED OPTICON Backlight 24V DC posiada 14 diod LED podzielonych na 7 niezależnych sekcji świetlnych.

Każda sekcja zawiera 2 diody LED i ma długość około 141 mm.

Dzięki temu moduł można skracać w wyznaczonych miejscach i dostosować jego długość do wymiarów konkretnej instalacji.

Parametry pojedynczej sekcji

• Długość sekcji: około 141 mm.
• Liczba diod LED: 2.
• Napięcie zasilania: 24V DC.
• Moc: 2,4W.
• Pobór prądu: 0,1A.
• Strumień świetlny: 220 lm.

Zalety możliwości cięcia modułu

• dopasowanie długości do wymiarów kasetonu,
• wykorzystanie krótszych odcinków w mniejszych projektach,
• możliwość wykonywania niestandardowych instalacji,
• ograniczenie ilości niewykorzystanego materiału,
• możliwość niezależnego zasilania poszczególnych sekcji.

Ważne: moduł należy przecinać wyłącznie w miejscach wskazanych przez producenta. Po przecięciu poszczególne sekcje można zasilać napięciem 24V DC po prawidłowym wykonaniu połączeń elektrycznych.

Zasilanie 24V DC – rozwiązanie do profesjonalnych instalacji

Moduł LED OPTICON Backlight przeznaczony jest do zasilania stabilizowanym napięciem 24V DC.

Przy tej samej mocy instalacja 24V pobiera dwukrotnie mniejszy prąd niż instalacja 12V, co jest szczególnie korzystne w rozbudowanych systemach oświetleniowych.

Najważniejsze zalety zasilania 24V DC

• mniejszy pobór prądu przy tej samej mocy w porównaniu z 12V,
• możliwość ograniczenia spadków napięcia na przewodach,
• łatwiejsze projektowanie większych instalacji,
• współpraca z profesjonalnymi zasilaczami LED 24V,
• możliwość regulacji jasności przy użyciu sterowników PWM.

Uwaga: modułu nie wolno podłączać bezpośrednio do napięcia sieciowego 230V AC. Wymagany jest odpowiedni zasilacz LED zapewniający stabilizowane napięcie wyjściowe 24V DC.

Regulacja jasności – możliwość ściemniania PWM

Moduł LED OPTICON Backlight 24V DC umożliwia regulację jasności za pomocą kompatybilnego sterownika PWM.

Dzięki temu można dostosować intensywność oświetlenia do potrzeb konkretnej instalacji.

Przykładowe zastosowania regulacji jasności

• zmniejszanie jasności reklam świetlnych,
• dostosowanie oświetlenia witryn sklepowych,
• regulacja podświetlenia ekspozytorów,
• oświetlenie dekoracyjne wnętrz,
• oświetlenie mebli i zabudów,
• instalacje wymagające zmiennej intensywności światła.

Do sterowania należy stosować ściemniacze LED MONO współpracujące z instalacjami 24V DC.

Sprawdź sterowniki i ściemniacze LED MONO.

Łatwy montaż – taśma 3M oraz otwory montażowe

Moduł OPTICON Backlight wyposażono w taśmę samoprzylepną 3M, umożliwiającą szybkie mocowanie do odpowiednio przygotowanej powierzchni.

Dodatkowo moduł posiada otwory montażowe, dzięki którym można go trwale przykręcić do podłoża.

Sposoby montażu

• Taśma 3M – szybkie mocowanie do czystej, suchej i odtłuszczonej powierzchni.
• Montaż mechaniczny – przykręcenie modułu przez przygotowane otwory.
• Montaż mieszany – połączenie mocowania samoprzylepnego i mechanicznego.

Niewielka wysokość modułu wynosząca 7 mm ułatwia montaż w płytkich kasetonach, zabudowach meblowych i innych konstrukcjach o ograniczonej przestrzeni.

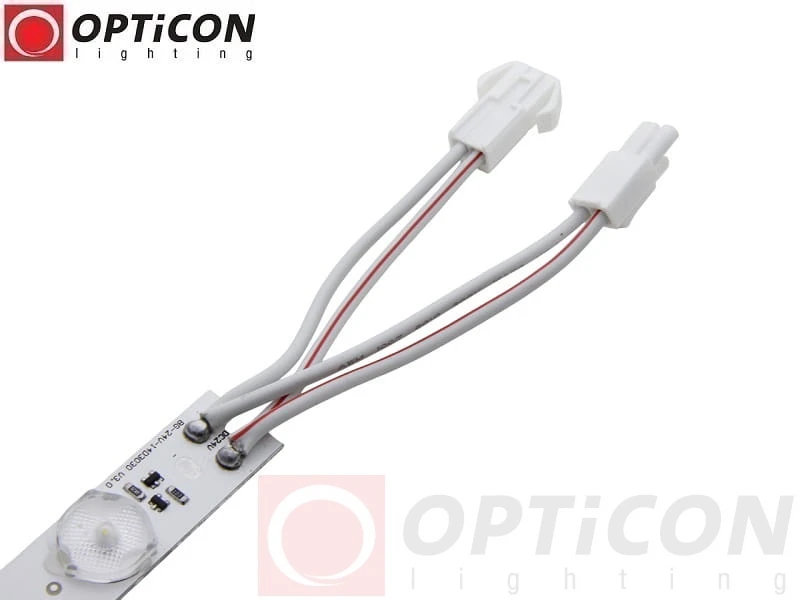

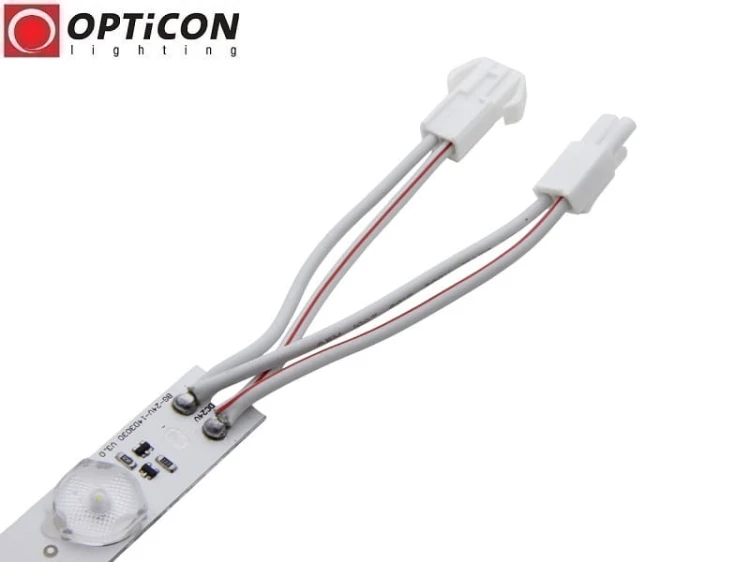

Przewody zasilające i pola lutownicze

Moduł wyposażono w przewody umożliwiające podłączenie zasilania 24V DC oraz wykonanie połączeń z kolejnymi modułami.

Dodatkowo poszczególne sekcje posiadają pola lutownicze, które umożliwiają wykonanie indywidualnych połączeń elektrycznych.

Rozwiązanie to jest szczególnie przydatne podczas wykonywania niestandardowych instalacji reklamowych, zabudów oświetleniowych oraz projektów technicznych.

Ważne: przy łączeniu większej liczby modułów należy uwzględnić sumaryczny pobór prądu, przekrój przewodów, dopuszczalne obciążenie połączeń i spadki napięcia. W rozbudowanych instalacjach zaleca się stosowanie dodatkowych punktów zasilania.

Jak dobrać zasilacz LED 24V DC do modułu OPTICON 16,8W?

Moduł pobiera moc 16,8W przy napięciu 24V DC, co odpowiada prądowi około 0,7A.

Podczas doboru zasilacza należy uwzględnić łączną moc wszystkich modułów oraz odpowiedni zapas mocy.

Przykładowy dobór zasilacza 24V DC

W przypadku większych instalacji należy również uwzględnić długość przewodów, warunki chłodzenia zasilacza oraz zalecenia producenta.

Zobacz zasilacze LED 24V DC dostępne w sklepie.

Gdzie stosuje się moduł LED OPTICON Backlight 24V 3000K?

1. Kasetony reklamowe i reklama świetlna

• kasetony reklamowe Backlight,
• podświetlane szyldy,
• tablice informacyjne,
• litery przestrzenne,
• podświetlane grafiki reklamowe,
• reklamy wewnętrzne.

2. Oświetlenie sklepów i ekspozycji

• witryny sklepowe,
• ekspozytory reklamowe,
• gabloty wystawowe,
• podświetlenie produktów,
• zabudowy handlowe,
• oświetlenie dekoracyjne punktów sprzedaży.

3. Oświetlenie meblowe i dekoracyjne

• podświetlenie mebli,
• oświetlenie wnęk,
• podświetlenie półek,
• oświetlenie zabudów architektonicznych,
• dekoracyjne panele świetlne,
• oświetlenie wnętrz o ciepłej kolorystyce.

4. Oświetlenie techniczne i przemysłowe

• oświetlenie wnętrz urządzeń,
• podświetlenie paneli technicznych,
• oświetlenie obudów i zabudów,
• instalacje specjalistyczne 24V DC,
• indywidualne projekty oświetleniowe.

Uwaga: moduł posiada stopień ochrony IP20 i jest przeznaczony do zastosowań wewnętrznych. W miejscach narażonych na wodę, wilgoć lub kondensację należy zastosować odpowiednią obudowę ochronną. Dotyczy to również instalacji w pobliżu akwariów i terrariów.

Dane techniczne – moduł LED OPTICON Backlight 24V 16,8W 3000K 990 mm

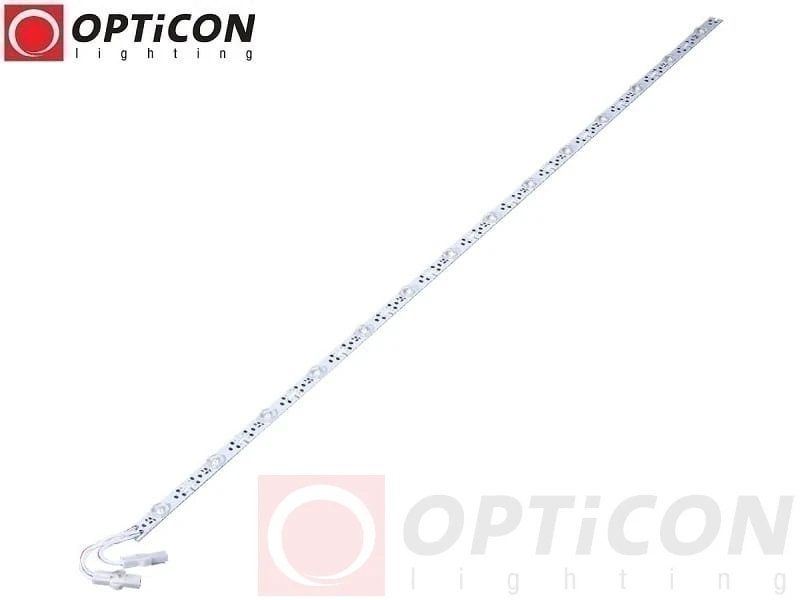

Wymiary modułu LED OPTICON Backlight 24V DC

• Długość: 990 mm.
• Szerokość: 18 mm.
• Wysokość: 7 mm.
• Grubość aluminiowej podstawy: 1,5 mm.
• Sekcja cięcia: około 141 mm.

Zdjęcia modułu LED OPTICON Backlight 24V 3000K

FAQ – najczęściej zadawane pytania

Do czego służy moduł LED Backlight 24V?

Moduł LED Backlight przeznaczony jest przede wszystkim do podświetlania powierzchni od tyłu. Znajduje zastosowanie w kasetonach reklamowych, szyldach, ekspozytorach, zabudowach meblowych i instalacjach technicznych.

Czym różni się moduł Backlight od Edgelight?

Moduły Backlight posiadają szeroki kąt świecenia i służą do oświetlania powierzchni od tyłu. Moduły Edgelight wykorzystują optykę kierunkową, umożliwiającą podświetlanie powierzchni od krawędzi.

Jaki kąt świecenia posiada moduł OPTICON?

Moduł posiada soczewki optyczne o kącie świecenia 180°, zapewniające bardzo szeroki rozsył światła.

Jaką barwę światła emituje moduł?

Moduł emituje ciepłe białe światło 3000K.

Jaki jest strumień świetlny?

Całkowity strumień świetlny modułu wynosi 1540 lm.

Jakie napięcie zasilania jest wymagane?

Moduł należy zasilać stabilizowanym napięciem 24V DC.

Czy moduł można skracać?

Tak. Moduł można ciąć w wyznaczonych miejscach co 141 mm, czyli co dwie diody LED.

Czy każdą sekcję można zasilać oddzielnie?

Tak. Każda prawidłowo oddzielona sekcja może pracować przy napięciu 24V DC, po odpowiednim podłączeniu zasilania.

Czy moduł można ściemniać?

Tak. Moduł współpracuje z odpowiednimi sterownikami PWM MONO 24V DC.

Czy moduł nadaje się do płytkich kasetonów reklamowych?

Tak. Dzięki soczewkom o kącie świecenia 180° moduł może być stosowany w płytkich kasetonach. Ostateczny rozstaw modułów należy dobrać do głębokości kasetonu i rodzaju materiału rozpraszającego.

Czy moduł można stosować na zewnątrz?

Moduł posiada stopień ochrony IP20 i jest przeznaczony do instalacji wewnętrznych. Zastosowanie na zewnątrz wymaga odpowiedniej obudowy chroniącej przed warunkami atmosferycznymi.

Jak zamontować moduł?

Moduł wyposażono w taśmę montażową 3M oraz otwory umożliwiające przykręcenie go do podłoża.

Jaki zasilacz wybrać do jednego modułu?

Dla jednego modułu o mocy 16,8W można zastosować stabilizowany zasilacz 24V DC o mocy około 24–30W lub większej, z odpowiednim zapasem mocy.

Jakie są wymiary modułu?

Moduł ma długość 990 mm, szerokość 18 mm i wysokość 7 mm.

Dlaczego warto wybrać moduł LED OPTICON Backlight 24V 16,8W 3000K?

Moduł LED OPTICON Backlight 24V DC 16,8W 3000K to profesjonalne rozwiązanie do podświetlania kasetonów reklamowych, ekspozycji, mebli oraz różnego rodzaju instalacji oświetleniowych.

Produkt powstał na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie oświetlenia LED, z uwzględnieniem potrzeb producentów reklam świetlnych, instalatorów oraz klientów wykonujących indywidualne projekty.

Połączenie 14 diod EPISTAR SMD3030, strumienia świetlnego 1540 lm, soczewek optycznych 180°, aluminiowej podstawy i możliwości cięcia co 141 mm sprawia, że moduł jest uniwersalnym rozwiązaniem do profesjonalnych instalacji LED 24V DC.

Wybierz moduł LED OPTICON Backlight 24V 3000K, jeżeli potrzebujesz wydajnego, liniowego źródła ciepłego światła o bardzo szerokim kącie świecenia 180°.

Produkty uzupełniające – sterowniki MONO i zasilacze LED 24V DC

Do prawidłowej pracy modułu OPTICON Backlight 24V DC wymagany jest odpowiedni zasilacz LED 24V DC. Jeżeli instalacja ma umożliwiać regulację jasności, można zastosować kompatybilny sterownik MONO PWM.

• Sterowniki LED MONO – regulacja jasności modułów jednokolorowych.
• Zasilacze LED 24V DC – stabilne zasilanie modułów LED.

Sterowniki LED MONO

Zasilacze LED 24V DC
