Moduł LED OPTICON Backlight 12V DC 8,4W 10000K 495 mm – 7x SMD3030 EPISTAR, 770 lm, 180°

Profesjonalny moduł LED Backlight 12V do kasetonów reklamowych i oświetlenia dekoracyjnego

Moduł LED OPTICON Backlight 12V DC 8,4W 10000K to profesjonalne, liniowe źródło światła przeznaczone do podświetlania kasetonów reklamowych, szyldów, liter przestrzennych, mebli, witryn sklepowych oraz różnego rodzaju instalacji dekoracyjnych i technicznych.

Moduł o długości 495 mm został wyposażony w 7 wysokowydajnych diod LED EPISTAR SMD3030, które zapewniają łączny strumień świetlny 770 lumenów przy poborze mocy zaledwie 8,4W.

Produkt przeznaczony jest do zasilania stabilizowanym napięciem 12V DC, dzięki czemu doskonale sprawdza się w profesjonalnych instalacjach niskonapięciowych.

Charakterystyczną cechą modułu jest bardzo zimna barwa światła 10000K, zapewniająca intensywne białe światło z wyraźnie chłodnym, lekko niebieskawym odcieniem. Takie oświetlenie znajduje zastosowanie w nowoczesnych reklamach świetlnych, instalacjach dekoracyjnych oraz projektach wymagających nietypowej temperatury barwowej.

Zastosowane szerokokątne soczewki optyczne 180° pozwalają równomiernie rozprowadzać światło na dużej powierzchni, ograniczając powstawanie widocznych punktów świetlnych.

Dużą zaletą produktu jest możliwość cięcia co jedną diodę LED, czyli co około 71 mm. Dzięki temu długość modułu można precyzyjnie dopasować do wymiarów kasetonu reklamowego, mebla lub indywidualnej instalacji oświetleniowej.

Całość wykonano na aluminiowej podstawie o grubości 1,5 mm, która wspomaga odprowadzanie ciepła. Fabryczna taśma montażowa 3M oraz otwory montażowe umożliwiają szybki i wygodny montaż.

OPTICON – produkt opracowany dzięki wieloletniemu doświadczeniu w oświetleniu LED

Moduł LED OPTICON Backlight 12V DC 8,4W 10000K powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, obejmujące rozwiązania do reklamy świetlnej, oświetlenia meblowego, dekoracyjnego, technicznego oraz specjalistycznych instalacji niskonapięciowych.

Wieloletnia praktyka firmy OPTICON pozwala rozwijać produkty odpowiadające potrzebom producentów reklam, instalatorów systemów LED, wykonawców zabudów meblowych oraz użytkowników poszukujących trwałych i funkcjonalnych źródeł światła.

W prezentowanym module połączono markowe diody LED EPISTAR SMD3030, szerokokątną optykę 180°, aluminiową konstrukcję oraz możliwość cięcia co jedną diodę LED.

Dzięki temu produkt zapewnia dużą elastyczność podczas projektowania instalacji i pozwala dopasować oświetlenie do indywidualnych potrzeb.

Najważniejsze zalety modułu LED OPTICON Backlight 12V 8,4W 10000K

• Profesjonalna technologia Backlight – przeznaczona do podświetlania powierzchni reklamowych i dekoracyjnych.
• Zasilanie 12V DC – współpraca ze stabilizowanymi zasilaczami LED 12V.
• 7 diod LED EPISTAR SMD3030 – wydajne źródło światła.
• Barwa światła 10000K – bardzo zimna biel z charakterystycznym niebieskawym odcieniem.
• Strumień świetlny 770 lm – intensywne światło przy poborze mocy 8,4W.
• Szeroki kąt świecenia 180° – równomierne rozprowadzanie światła.
• Możliwość cięcia co 71 mm – jedna dioda LED na sekcję.
• Niezależne zasilanie każdej sekcji – możliwość wykorzystania krótszych odcinków.
• Aluminiowa podstawa 1,5 mm – sztywna konstrukcja wspomagająca chłodzenie.
• Fabryczna taśma montażowa 3M – szybkie i wygodne mocowanie.
• Otwory montażowe – możliwość dodatkowego przykręcenia modułu.
• Możliwość regulacji jasności – współpraca z odpowiednimi sterownikami PWM LED MONO 12V.
• Długość 495 mm – odpowiednia do mniejszych kasetonów i zabudów.
• Wysokość zaledwie 7 mm – montaż w płytkich przestrzeniach.
• Deklarowana trwałość ≥ 70 000 godzin.
• Gwarancja 24 miesiące.

7 diod LED EPISTAR SMD3030 – 770 lumenów intensywnego światła

Moduł LED OPTICON został wyposażony w 7 diod LED EPISTAR SMD3030, rozmieszczonych równomiernie na długości 495 mm.

Każda dioda zapewnia strumień świetlny 110 lm przy poborze mocy 1,2W.

Cały moduł emituje 770 lumenów przy łącznym poborze mocy 8,4W.

Parametry świetlne modułu

• Łączny strumień świetlny: 770 lm.
• Moc całkowita: 8,4W.
• Napięcie zasilania: 12V DC.
• Pobór prądu: 0,7A.
• Liczba diod: 7 × EPISTAR SMD3030.
• Temperatura barwowa: 10000K.
• Kąt świecenia: 180°.

Na podstawie podanych parametrów skuteczność świetlna modułu wynosi około 91,7 lm/W.

Równomierne rozmieszczenie diod oraz zastosowanie szerokokątnej optyki pozwalają uzyskać wydajne, liniowe źródło światła, szczególnie przydatne w reklamie świetlnej i oświetleniu dekoracyjnym.

Barwa światła 10000K – bardzo zimna biel z niebieskawym odcieniem

Temperatura barwowa 10000K oznacza bardzo zimne białe światło o wyraźnie chłodnym, lekko niebieskawym odcieniu.

W porównaniu z popularnymi barwami 3000K, 4000K czy 6000K, światło 10000K zapewnia bardziej charakterystyczny efekt wizualny.

Barwa ta sprawdza się szczególnie dobrze w instalacjach, w których ważne jest uzyskanie nowoczesnego, wyrazistego i chłodnego oświetlenia.

Gdzie warto zastosować światło 10000K?

• nowoczesne kasetony reklamowe,
• reklamy świetlne i szyldy,
• podświetlenie logotypów,
• dekoracyjne panele świetlne,
• oświetlenie witryn sklepowych,
• podświetlenie ekspozycji handlowych,
• instalacje wystawiennicze,
• podświetlenie gablot,
• indywidualne projekty LED wymagające bardzo zimnej barwy światła.

Ważne: barwa 10000K nie jest odpowiednikiem neutralnej bieli 4000K ani standardowej zimnej bieli 6000K. Jej charakterystyczny niebieskawy odcień należy uwzględnić podczas projektowania oświetlenia.

Szeroki kąt świecenia 180° – równomierne podświetlenie powierzchni

Jedną z najważniejszych zalet modułu LED OPTICON Backlight jest zastosowanie szerokokątnych soczewek optycznych o kącie świecenia 180°.

Tak szeroki rozsył światła umożliwia skuteczne oświetlanie większej powierzchni i ogranicza efekt punktowego świecenia.

W porównaniu z modułami o wąskim kącie świecenia optyka 180° pozwala lepiej rozprowadzić światło na powierzchni kasetonu reklamowego, panelu lub innego podświetlanego elementu.

Zalety szerokokątnej optyki 180°

• równomierniejsze rozprowadzenie światła,
• ograniczenie widoczności pojedynczych punktów LED,
• skuteczne podświetlanie większych powierzchni,
• łatwiejsze projektowanie instalacji Backlight,
• możliwość stosowania w płytkich kasetonach reklamowych,
• estetyczny efekt podświetlenia grafiki.

Moduł może być stosowany w kasetonach reklamowych o głębokości około 8–20 cm.

Ostateczny rozstaw modułów należy dobrać do głębokości kasetonu, rodzaju materiału rozpraszającego światło, jego przepuszczalności oraz wymaganej jasności.

Technologia Backlight – profesjonalne podświetlenie kasetonów reklamowych

Moduły LED typu Backlight przeznaczone są do montażu na tylnej ścianie podświetlanej konstrukcji.

Światło emitowane jest w kierunku przedniej powierzchni kasetonu, szyldu lub panelu reklamowego.

Dzięki szerokokątnej optyce 180° możliwe jest równomierne rozprowadzenie światła na dużej powierzchni.

Rozwiązanie to znajduje zastosowanie w:

• kasetonach reklamowych LED,
• podświetlanych szyldach,
• reklamach świetlnych,
• panelach informacyjnych,
• podświetlanych logotypach,
• dekoracyjnych panelach świetlnych,
• witrynach i ekspozycjach sklepowych.

W większych instalacjach można zastosować kilka modułów rozmieszczonych równolegle, zachowując odpowiednie odstępy pomiędzy liniami oświetlenia.

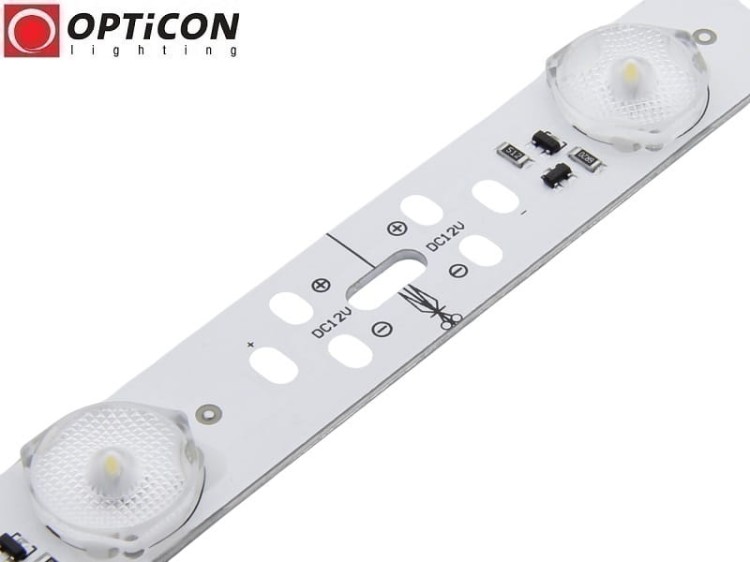

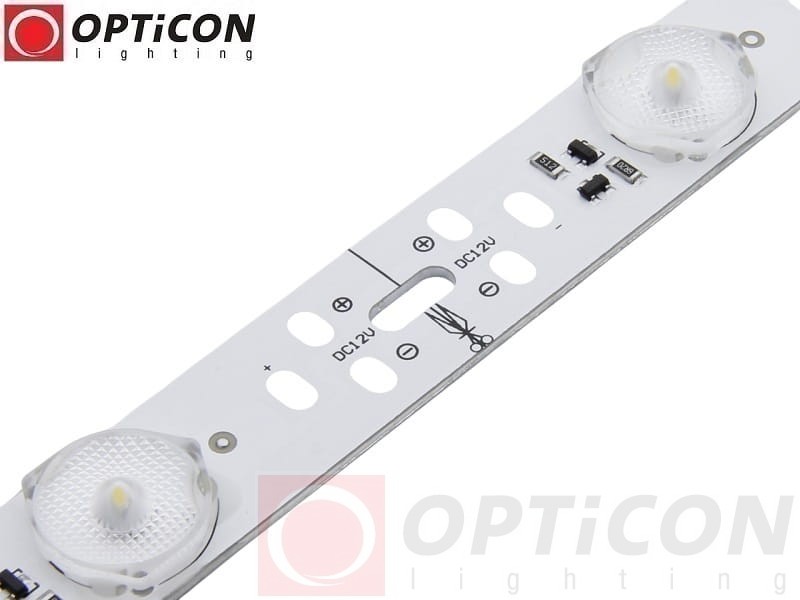

Możliwość cięcia co jedną diodę LED – sekcje 71 mm

Jedną z największych zalet modułu LED OPTICON jest możliwość cięcia co jedną diodę, czyli co około 71 mm.

Na długości modułu znajdują się oznaczone miejsca cięcia, które pozwalają dopasować jego długość do indywidualnych wymagań instalacji.

Każda pojedyncza sekcja zawierająca jedną diodę LED może być zasilana niezależnie napięciem 12V DC.

Parametry pojedynczej sekcji LED

• Długość sekcji: około 71 mm.
• Liczba diod: 1 × EPISTAR SMD3030.
• Napięcie zasilania: 12V DC.
• Moc: 1,2W.
• Pobór prądu: 0,1A.
• Strumień świetlny: 110 lm.
• Barwa światła: 10000K.
• Kąt świecenia: 180°.

Dzięki temu moduł można wykorzystać jako pełną listwę o długości 495 mm lub w postaci krótszych odcinków.

Możliwość skracania co jedną diodę jest szczególnie przydatna w kasetonach reklamowych o niestandardowych wymiarach, meblach, gablotach oraz indywidualnych projektach dekoracyjnych.

Ważne: moduł należy przecinać wyłącznie w wyznaczonych miejscach. Po przecięciu poszczególne sekcje należy zasilać zgodnie z oznaczeniami biegunowości.

Aluminiowa podstawa o grubości 1,5 mm

Moduł LED OPTICON został wykonany na aluminiowej podstawie o grubości 1,5 mm.

Aluminium zapewnia sztywność konstrukcji oraz wspomaga odprowadzanie ciepła generowanego podczas pracy diod LED.

Odpowiednie odprowadzanie ciepła jest istotne dla stabilności pracy i trwałości oświetlenia.

Podczas montażu należy zapewnić odpowiednie warunki chłodzenia oraz unikać miejsc, w których moduł mógłby się nadmiernie nagrzewać.

Możliwość regulacji jasności – sterowniki PWM LED MONO 12V DC

Moduł LED OPTICON Backlight 12V DC umożliwia regulację jasności świecenia przy zastosowaniu odpowiedniego sterownika PWM lub ściemniacza LED MONO 12V DC.

Regulacja jasności pozwala dostosować intensywność oświetlenia do charakteru instalacji i indywidualnych potrzeb użytkownika.

Możliwość ściemniania jest szczególnie przydatna w:

• oświetleniu dekoracyjnym,
• podświetleniu mebli,
• witrynach sklepowych,
• kasetonach reklamowych,
• oświetleniu ekspozycji,
• instalacjach wymagających regulowanej intensywności światła.

Do regulacji jasności należy stosować sterownik przeznaczony do jednokolorowego oświetlenia LED zasilanego napięciem 12V DC, o odpowiedniej obciążalności prądowej.

Zobacz sterowniki i ściemniacze LED MONO.

Łatwy montaż – taśma 3M i otwory montażowe

Moduł LED OPTICON został przystosowany do wygodnego montażu w różnych konstrukcjach.

Na spodzie aluminiowego profilu znajduje się taśma klejąca 3M, umożliwiająca szybkie zamocowanie modułu do odpowiednio przygotowanej powierzchni.

Dodatkowo moduł posiada otwory montażowe, które pozwalają przykręcić go do podłoża.

Dostępne sposoby montażu

• Montaż na taśmie 3M – szybkie mocowanie do czystej i odtłuszczonej powierzchni.
• Montaż mechaniczny – przykręcenie modułu przez przygotowane otwory.
• Montaż mieszany – wykorzystanie taśmy 3M i dodatkowego mocowania mechanicznego.

W przypadku powierzchni narażonych na drgania lub intensywne użytkowanie zaleca się odpowiednie dodatkowe zabezpieczenie mechaniczne.

Podłączenie zasilania 12V DC

Moduł LED OPTICON posiada pola lutownicze umożliwiające wykonanie połączeń elektrycznych.

Dzięki nim można podłączyć pełną listwę lub krótsze fragmenty uzyskane po przecięciu modułu.

Każda sekcja zawierająca jedną diodę LED może pracować niezależnie po prawidłowym podłączeniu napięcia 12V DC.

Ważne: produkt jest przeznaczony wyłącznie do zasilania napięciem stałym 12V DC. Nie należy podłączać go bezpośrednio do sieci 230V ani do instalacji 24V DC.

Zastosowanie modułu LED OPTICON Backlight 495 mm 10000K

Moduł LED OPTICON Backlight 12V DC 8,4W 10000K może być stosowany w wielu profesjonalnych i dekoracyjnych instalacjach oświetleniowych.

Reklama świetlna

• kasetony reklamowe LED,
• podświetlane szyldy,
• litery przestrzenne,
• reklamy świetlne,
• podświetlenie logotypów,
• pylony reklamowe w odpowiednio zabezpieczonych obudowach.

Oświetlenie meblowe i ekspozycyjne

• podświetlenie półek,
• oświetlenie witryn sklepowych,
• podświetlenie gablot,
• oświetlenie zabudowy meblowej,
• podświetlenie ekspozytorów,
• oświetlenie dekoracyjnych paneli.

Oświetlenie techniczne i specjalistyczne

• oświetlenie stanowisk technicznych,
• instalacje dekoracyjne 12V DC,
• podświetlenie elementów konstrukcyjnych,
• projekty DIY,
• oświetlenie akwarystyczne w odpowiednio zabezpieczonych oprawach,
• instalacje wymagające bardzo zimnej barwy światła 10000K.

W zastosowaniach akwarystycznych moduł wymaga odpowiedniej ochrony przed wilgocią i kondensacją pary wodnej. Sama temperatura barwowa 10000K nie przesądza o przydatności światła do hodowli określonych roślin lub organizmów wodnych.

Dobór zasilacza LED 12V DC do modułu 8,4W

Moduł LED OPTICON Backlight wymaga zasilania napięciem stałym 12V DC.

Pełny moduł o długości 495 mm pobiera 8,4W, czyli około 0,7A.

Do zasilania należy zastosować odpowiedni stabilizowany zasilacz LED 12V DC, uwzględniając zapas mocy.

Przykładowy dobór zasilacza

Podane wartości są przykładami doboru. Ostateczna moc zasilacza powinna uwzględniać zalecenia producenta, temperaturę pracy oraz warunki instalacji.

W przypadku większych instalacji należy uwzględnić spadki napięcia na przewodach i odpowiednio rozplanować punkty zasilania.

Sprawdź zasilacze LED 12V DC dostępne w sklepie.

Stopień ochrony IP20 – zastosowania wewnętrzne

Moduł LED OPTICON posiada stopień ochrony IP20.

Produkt jest przeznaczony do montażu w suchych, zabezpieczonych miejscach.

Moduł nie jest hermetyczny i nie powinien być narażany na bezpośredni kontakt z wodą, deszcz, zachlapania ani kondensację wilgoci.

W przypadku instalacji reklamowych, meblowych lub technicznych należy zapewnić ochronę odpowiednią do miejsca montażu.

Dane techniczne – moduł LED OPTICON Backlight 12V 8,4W 10000K 180°

Wymiary modułu LED OPTICON Backlight

• Długość: 495 mm.
• Szerokość: 18 mm.
• Wysokość: 7 mm.
• Grubość aluminiowej podstawy: 1,5 mm.
• Długość pojedynczej sekcji: około 71 mm.

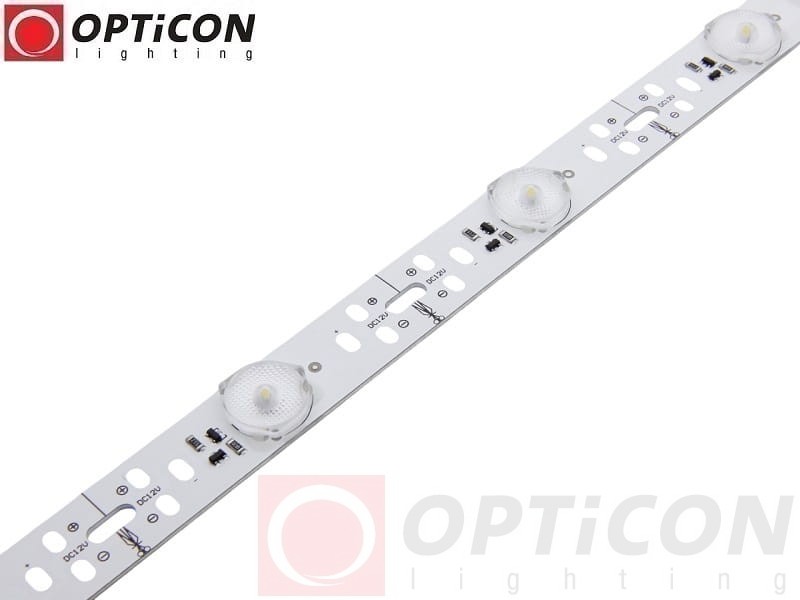

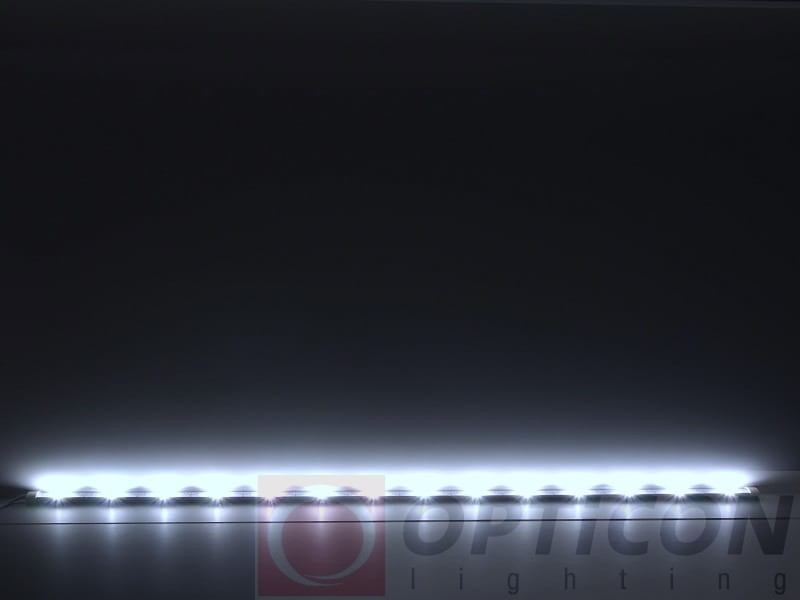

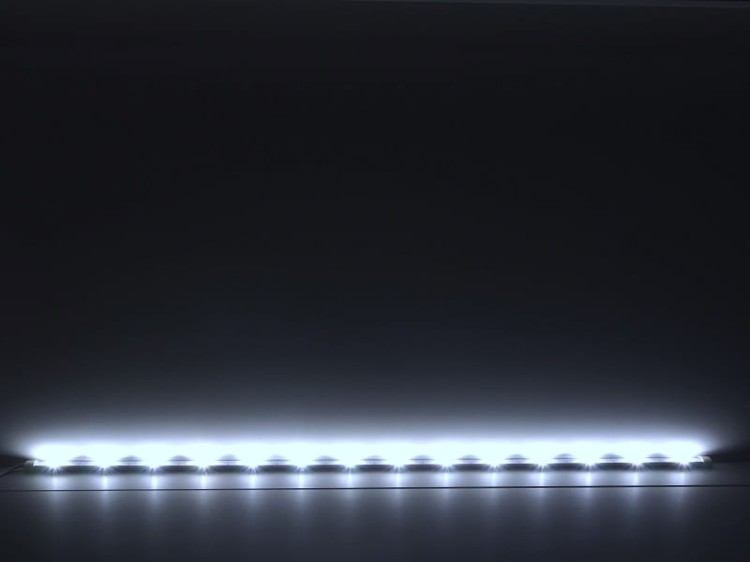

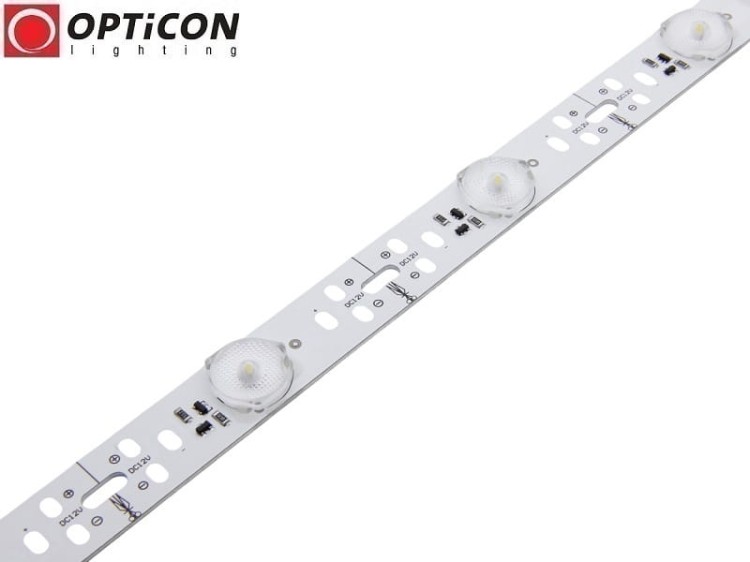

Zdjęcia modułu LED OPTICON Backlight 12V 8,4W 10000K

FAQ – najczęściej zadawane pytania

Czy moduł LED OPTICON Backlight można skracać?

Tak. Moduł można ciąć co jedną diodę LED, czyli co około 71 mm, wyłącznie w oznaczonych miejscach.

Czy pojedyncza dioda może pracować niezależnie?

Tak. Każda sekcja z jedną diodą LED może być zasilana niezależnie napięciem 12V DC. Jej moc wynosi 1,2W, a strumień świetlny 110 lm.

Jaki strumień świetlny zapewnia cały moduł?

Pełny moduł wyposażony w 7 diod LED zapewnia 770 lumenów.

Jaki jest kąt świecenia modułu?

Moduł LED OPTICON Backlight posiada szerokokątne soczewki optyczne o kącie świecenia 180°, które umożliwiają równomierne rozprowadzenie światła na dużej powierzchni.

Jaką barwę światła emituje moduł?

Moduł emituje bardzo zimne białe światło o temperaturze barwowej 10000K, z charakterystycznym niebieskawym odcieniem.

Czy moduł nadaje się do kasetonów reklamowych?

Tak. Jest to moduł typu Backlight, przeznaczony do podświetlania powierzchni. Szeroki kąt świecenia 180° ułatwia uzyskanie równomiernego oświetlenia.

Czy można regulować jasność modułu?

Tak. Moduł współpracuje z odpowiednimi sterownikami PWM LED MONO 12V DC.

Czy moduł można podłączyć do instalacji 24V?

Nie. Produkt wymaga zasilania napięciem stałym 12V DC.

Czy moduł jest wodoodporny?

Nie. Moduł posiada stopień ochrony IP20 i jest przeznaczony do suchych, zabezpieczonych miejsc.

Jak zamontować moduł?

Moduł można przykleić za pomocą fabrycznej taśmy 3M lub przykręcić przez przygotowane otwory montażowe.

Jakie są wymiary modułu?

Wymiary wynoszą 495 × 18 × 7 mm.

Dlaczego warto wybrać moduł LED OPTICON Backlight 12V 8,4W 10000K?

Moduł LED OPTICON Backlight 12V DC 8,4W 10000K to profesjonalne rozwiązanie do podświetlania kasetonów reklamowych, mebli, witryn sklepowych oraz instalacji dekoracyjnych i technicznych.

Produkt powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, z uwzględnieniem potrzeb profesjonalnych instalatorów i użytkowników systemów oświetleniowych.

Połączenie 7 diod EPISTAR SMD3030, strumienia świetlnego 770 lm, szerokokątnej optyki 180°, aluminiowej konstrukcji oraz możliwości cięcia co 71 mm zapewnia dużą elastyczność projektowania i montażu.

Wybierz moduł LED OPTICON Backlight 12V 10000K, jeśli potrzebujesz wydajnego, bardzo zimnego białego światła do kasetonów reklamowych, witryn sklepowych, zabudowy meblowej lub indywidualnych instalacji oświetleniowych.
