Moduł LED OPTICON Backlight 12V DC 8,4W 3000K 495 mm – 7× SMD3030 EPISTAR, 770 lm, 180°

Profesjonalny liniowy moduł LED 12V do kasetonów reklamowych, mebli i oświetlenia dekoracyjnego

Moduł LED OPTICON Backlight 12V DC 8,4W 3000K to profesjonalne, liniowe źródło światła przeznaczone do podświetlania kasetonów reklamowych, szyldów, liter przestrzennych, witryn sklepowych, mebli oraz innych instalacji wymagających równomiernego rozprowadzenia światła.

Moduł ma długość 495 mm i został wyposażony w 7 wydajnych diod LED EPISTAR SMD3030, które emitują ciepłe białe światło o temperaturze barwowej 3000K. Łączny strumień świetlny wynosi 770 lumenów, a pobór mocy zaledwie 8,4W.

Zastosowana optyka o szerokim kącie świecenia 180° pozwala skutecznie rozprowadzać światło na dużej powierzchni, ograniczając ryzyko powstawania wyraźnych punktów świetlnych.

Dużą zaletą modułu jest możliwość cięcia co jedną diodę LED, czyli co około 71 mm. Każda sekcja może być zasilana niezależnie napięciem 12V DC, dzięki czemu długość oświetlenia można precyzyjnie dopasować do wymiarów konkretnej instalacji.

Moduł wykonano na aluminiowej podstawie o grubości 1,5 mm, która wspomaga odprowadzanie ciepła. Fabryczna taśma montażowa 3M oraz przygotowane otwory montażowe umożliwiają szybkie i wygodne zamocowanie produktu.

OPTICON – produkt opracowany na podstawie wieloletniego doświadczenia w technologii LED

Moduł LED OPTICON Backlight 12V DC 8,4W powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, obejmujące rozwiązania do reklamy świetlnej, oświetlenia meblowego, dekoracyjnego oraz technicznego.

Doświadczenie firmy OPTICON w projektowaniu i rozwijaniu systemów oświetlenia LED pozwala tworzyć produkty dostosowane do potrzeb profesjonalnych instalatorów, producentów reklam, firm wykonujących zabudowy meblowe oraz użytkowników poszukujących trwałych i funkcjonalnych rozwiązań.

W prezentowanym module połączono markowe diody LED EPISTAR SMD3030, szerokokątną optykę 180°, aluminiową konstrukcję oraz możliwość cięcia co jedną diodę.

Dzięki temu moduł zapewnia dużą elastyczność podczas projektowania i wykonywania profesjonalnych instalacji oświetleniowych.

Najważniejsze zalety modułu LED OPTICON Backlight 12V 8,4W

• Profesjonalna technologia Backlight – przeznaczona do podświetlania powierzchni reklamowych i dekoracyjnych.
• Zasilanie 12V DC – współpraca ze stabilizowanymi zasilaczami LED 12V.
• 7 diod LED EPISTAR SMD3030 – wydajne źródło ciepłego białego światła.
• Temperatura barwowa 3000K – przyjemne, ciepłe oświetlenie.
• Strumień świetlny 770 lm – intensywne światło przy poborze mocy 8,4W.
• Szeroki kąt świecenia 180° – skuteczne rozprowadzanie światła.
• Możliwość cięcia co 71 mm – jedna dioda LED na sekcję.
• Niezależne zasilanie każdej sekcji – możliwość wykorzystania krótszych fragmentów.
• Aluminiowa podstawa 1,5 mm – sztywna konstrukcja wspomagająca chłodzenie.
• Taśma montażowa 3M – szybki i wygodny montaż.
• Otwory montażowe – możliwość dodatkowego przykręcenia modułu.
• Możliwość regulacji jasności – współpraca z odpowiednim sterownikiem LED MONO 12V DC.
• Niewielka wysokość 7 mm – montaż w płytkich zabudowach.
• Deklarowana trwałość ≥ 70 000 godzin.
• Gwarancja 24 miesiące.

7 diod LED EPISTAR SMD3030 – 770 lumenów ciepłego białego światła

Moduł LED OPTICON wyposażono w 7 diod LED SMD3030 EPISTAR, rozmieszczonych równomiernie na długości 495 mm.

Każda dioda zapewnia strumień świetlny 110 lm przy poborze mocy 1,2W.

Cały moduł emituje 770 lumenów przy łącznym poborze mocy 8,4W.

Na podstawie tych parametrów skuteczność świetlna modułu wynosi około 91,7 lm/W.

Równomierne rozmieszczenie diod na aluminiowym profilu pozwala uzyskać wydłużone źródło światła, które sprawdza się w kasetonach reklamowych, meblach, witrynach oraz zabudowach dekoracyjnych.

Ciepła biała barwa światła 3000K

Temperatura barwowa 3000K oznacza ciepłe białe światło, które nadaje oświetlanym powierzchniom przyjemny i dekoracyjny charakter.

Ciepła barwa jest szczególnie polecana do miejsc, w których ważna jest estetyka podświetlenia oraz stworzenie przyjaznej atmosfery.

Gdzie sprawdza się moduł LED 3000K?

• podświetlenie kasetonów reklamowych,
• podświetlenie szyldów i logotypów,
• oświetlenie mebli i półek,
• podświetlenie witryn sklepowych,
• oświetlenie gablot ekspozycyjnych,
• podświetlenie dekoracyjnych paneli,
• oświetlenie wnęk i zabudowy meblowej,
• instalacje dekoracyjne 12V DC.

Szeroki kąt świecenia 180° – równomierne podświetlenie powierzchni

Moduł LED OPTICON Backlight został wyposażony w optykę zapewniającą kąt świecenia 180°.

Tak szeroki rozsył światła pozwala skutecznie oświetlać większą powierzchnię i ograniczać efekt widocznych punktów świetlnych.

Jest to szczególnie ważne w kasetonach reklamowych, gdzie równomierność podświetlenia wpływa na estetykę całej reklamy.

Moduł najlepiej sprawdza się w kasetonach o głębokości około 8–20 cm.

Ostateczny rozstaw modułów należy dopasować do głębokości kasetonu, rodzaju materiału rozpraszającego światło, jego przepuszczalności oraz wymaganej intensywności oświetlenia.

Technologia Backlight – profesjonalne podświetlenie kasetonów reklamowych

Moduły LED typu Backlight są przeznaczone do montażu na tylnej ścianie podświetlanej konstrukcji.

Światło emitowane jest w kierunku przedniej powierzchni kasetonu, szyldu lub panelu reklamowego.

Dzięki szerokokątnej optyce 180° możliwe jest równomierne rozprowadzenie światła na dużej powierzchni.

Rozwiązanie to znajduje zastosowanie w:

• kasetonach reklamowych LED,
• podświetlanych szyldach,
• reklamach świetlnych,
• panelach informacyjnych,
• podświetlanych logotypach,
• dekoracyjnych panelach świetlnych,
• witrynach i ekspozycjach sklepowych.

W większych instalacjach można zastosować kilka modułów rozmieszczonych równolegle, zachowując odpowiednie odstępy pomiędzy liniami oświetlenia.

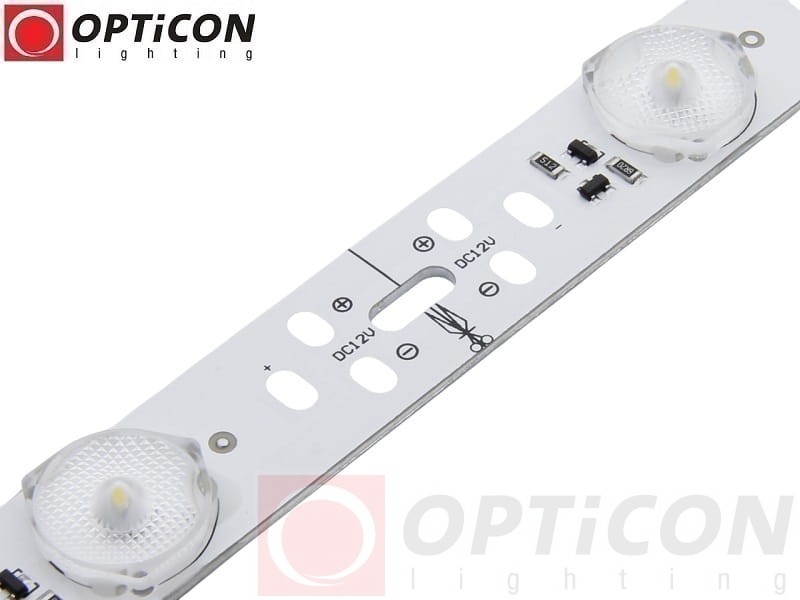

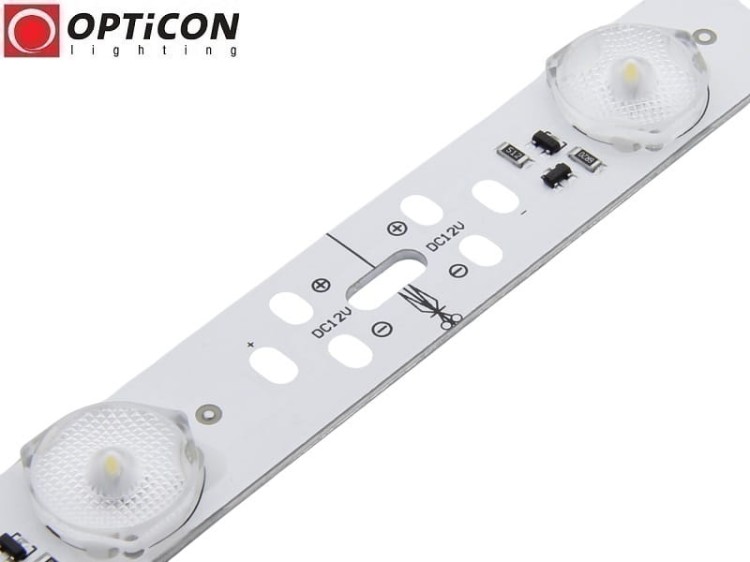

Możliwość cięcia co jedną diodę LED – sekcje 71 mm

Jedną z największych zalet modułu LED OPTICON jest możliwość cięcia co jedną diodę, czyli co około 71 mm.

Na długości modułu znajdują się oznaczone miejsca cięcia, które pozwalają dopasować jego długość do indywidualnych wymagań instalacji.

Każda pojedyncza sekcja zawierająca jedną diodę LED może być zasilana niezależnie napięciem 12V DC.

Parametry pojedynczej sekcji LED

• Długość sekcji: około 71 mm.
• Liczba diod: 1 × EPISTAR SMD3030.
• Napięcie zasilania: 12V DC.
• Moc: 1,2W.
• Pobór prądu: 0,1A.
• Strumień świetlny: 110 lm.
• Barwa światła: 3000K.
• Kąt świecenia: 180°.

Dzięki temu moduł można wykorzystać jako pełną listwę o długości 495 mm lub w postaci krótszych odcinków.

Możliwość skracania co jedną diodę jest szczególnie przydatna w kasetonach reklamowych o niestandardowych wymiarach, meblach, gablotach oraz indywidualnych projektach dekoracyjnych.

Ważne: moduł należy przecinać wyłącznie w wyznaczonych miejscach. Po przecięciu poszczególne sekcje należy zasilać zgodnie z oznaczeniami biegunowości.

Aluminiowa podstawa o grubości 1,5 mm

Moduł LED OPTICON został wykonany na aluminiowej podstawie o grubości 1,5 mm.

Aluminium zapewnia sztywność konstrukcji oraz wspomaga odprowadzanie ciepła generowanego podczas pracy diod LED.

Odpowiednie odprowadzanie ciepła jest istotne dla stabilności pracy i trwałości oświetlenia.

Podczas montażu należy zapewnić odpowiednie warunki chłodzenia oraz unikać miejsc, w których moduł mógłby się nadmiernie nagrzewać.

Możliwość regulacji jasności – współpraca ze sterownikami LED MONO 12V DC

Moduł LED OPTICON Backlight 12V DC umożliwia regulację jasności świecenia przy zastosowaniu odpowiedniego ściemniacza lub sterownika LED MONO 12V DC.

Regulacja jasności pozwala dostosować intensywność oświetlenia do charakteru instalacji i indywidualnych potrzeb użytkownika.

Możliwość ściemniania jest szczególnie przydatna w:

• oświetleniu dekoracyjnym,
• podświetleniu mebli,
• witrynach sklepowych,
• kasetonach reklamowych,
• oświetleniu ekspozycji,
• instalacjach wymagających regulowanej intensywności światła.

Do regulacji jasności należy stosować sterownik przeznaczony do jednokolorowego oświetlenia LED zasilanego napięciem 12V DC, o odpowiedniej obciążalności prądowej.

Zobacz sterowniki i ściemniacze LED MONO.

Łatwy montaż – taśma 3M i otwory montażowe

Moduł LED OPTICON został przystosowany do wygodnego montażu w różnych konstrukcjach.

Na spodzie aluminiowego profilu znajduje się taśma klejąca 3M, umożliwiająca szybkie zamocowanie modułu do odpowiednio przygotowanej powierzchni.

Dodatkowo każda sekcja posiada otwory montażowe, które pozwalają przykręcić moduł do podłoża.

Dostępne sposoby montażu

• Montaż na taśmie 3M – szybkie mocowanie do czystej i odtłuszczonej powierzchni.
• Montaż mechaniczny – przykręcenie modułu przez przygotowane otwory.
• Montaż mieszany – wykorzystanie taśmy 3M i dodatkowego mocowania mechanicznego.

W przypadku powierzchni narażonych na drgania lub intensywne użytkowanie zaleca się odpowiednie dodatkowe zabezpieczenie mechaniczne.

Łatwe podłączenie zasilania 12V DC

Moduł LED OPTICON posiada pola lutownicze, umożliwiające podłączenie przewodów zasilających.

Każda sekcja wyposażona jest w styki pozwalające na wykonanie odpowiednich połączeń po przecięciu modułu.

Umożliwia to wykorzystanie pojedynczych sekcji lub krótszych fragmentów modułu w indywidualnych projektach.

Ważne: produkt jest przeznaczony wyłącznie do zasilania napięciem stałym 12V DC. Nie należy podłączać go bezpośrednio do sieci 230V ani do instalacji 24V DC.

Moduł LED do kasetonów reklamowych Backlight

Moduł LED OPTICON Backlight 3000K jest szczególnie polecany do profesjonalnego podświetlania kasetonów reklamowych.

Dzięki szerokiemu kątowi świecenia 180° oraz możliwości cięcia co 71 mm pozwala na precyzyjne dopasowanie oświetlenia do wymiarów kasetonu.

Ciepła biała barwa światła 3000K sprawdza się w reklamach i ekspozycjach, w których pożądane jest przyjemne, ciepłe oświetlenie.

Zalety w instalacjach reklamowych

• równomierne podświetlenie powierzchni,
• szeroki kąt świecenia 180°,
• możliwość dopasowania długości modułu,
• niski pobór mocy,
• łatwy montaż,
• możliwość regulacji jasności,
• aluminiowa konstrukcja,
• możliwość tworzenia większych instalacji.

Podświetlenie mebli, półek i zabudowy dekoracyjnej

Moduł LED OPTICON 12V DC może być stosowany również w oświetleniu meblowym i dekoracyjnym.

Barwa 3000K sprawdza się szczególnie dobrze w miejscach, w których ważna jest przyjemna atmosfera i estetyczne podkreślenie elementów wyposażenia.

Przykładowe zastosowania:

• podświetlenie półek,
• oświetlenie witryn sklepowych,
• podświetlenie gablot,
• oświetlenie zabudowy meblowej,
• podświetlenie elementów dekoracyjnych,
• oświetlenie ekspozycji produktów,
• podświetlenie paneli i wnęk.

Możliwość cięcia modułu co 71 mm ułatwia dopasowanie długości oświetlenia do wymiarów mebli i elementów zabudowy.

Oświetlenie samochodowe i techniczne 12V DC

Dzięki zasilaniu 12V DC moduł LED OPTICON może być stosowany również w odpowiednio zabezpieczonych instalacjach niskonapięciowych.

Przykładowe zastosowania:

• oświetlenie wewnętrznych schowków,
• oświetlenie zabudowy pojazdów,
• oświetlenie kamperów,
• oświetlenie przyczep kempingowych,
• oświetlenie techniczne,
• oświetlenie stanowisk roboczych,
• instalacje dekoracyjne 12V.

Ze względu na stopień ochrony IP20 moduł należy montować wyłącznie w suchych miejscach lub w odpowiednio zabezpieczonej obudowie.

W instalacjach pojazdów należy zapewnić stabilne zasilanie 12V DC i ochronę przed przepięciami, drganiami oraz wilgocią.

Dobór zasilacza LED 12V DC do modułu 8,4W

Moduł LED OPTICON Backlight wymaga zasilania napięciem stałym 12V DC.

Pełny moduł o długości 495 mm pobiera 8,4W, czyli około 0,7A.

Do zasilania należy zastosować odpowiedni stabilizowany zasilacz LED 12V DC, uwzględniając zapas mocy.

Przykładowy dobór zasilacza

Podane wartości są przykładami doboru. Ostateczna moc zasilacza powinna uwzględniać zalecenia producenta, temperaturę pracy oraz warunki instalacji.

W przypadku większych instalacji należy uwzględnić spadki napięcia na przewodach i odpowiednio rozplanować punkty zasilania.

Sprawdź zasilacze LED 12V DC dostępne w sklepie.

Stopień ochrony IP20 – zastosowania wewnętrzne

Moduł LED OPTICON posiada stopień ochrony IP20.

Produkt jest przeznaczony do montażu w suchych, zabezpieczonych miejscach.

Moduł nie jest hermetyczny i nie powinien być narażany na:

• bezpośredni kontakt z wodą,
• deszcz i zachlapania,
• kondensację wilgoci,
• intensywne zapylenie bez dodatkowej osłony,
• warunki atmosferyczne bez odpowiedniej obudowy.

W przypadku instalacji reklamowych, meblowych lub technicznych należy zapewnić ochronę odpowiednią do miejsca montażu.

Dane techniczne – moduł LED OPTICON Backlight 12V 8,4W 3000K

Wymiary modułu LED OPTICON Backlight

• Długość: 495 mm.
• Szerokość: 18 mm.
• Wysokość: 7 mm.
• Grubość aluminiowej podstawy: 1,5 mm.
• Długość pojedynczej sekcji: około 71 mm.

Wydłużona konstrukcja i niewielka wysokość ułatwiają montaż modułu w kasetonach reklamowych, zabudowie meblowej, witrynach oraz indywidualnych instalacjach dekoracyjnych.

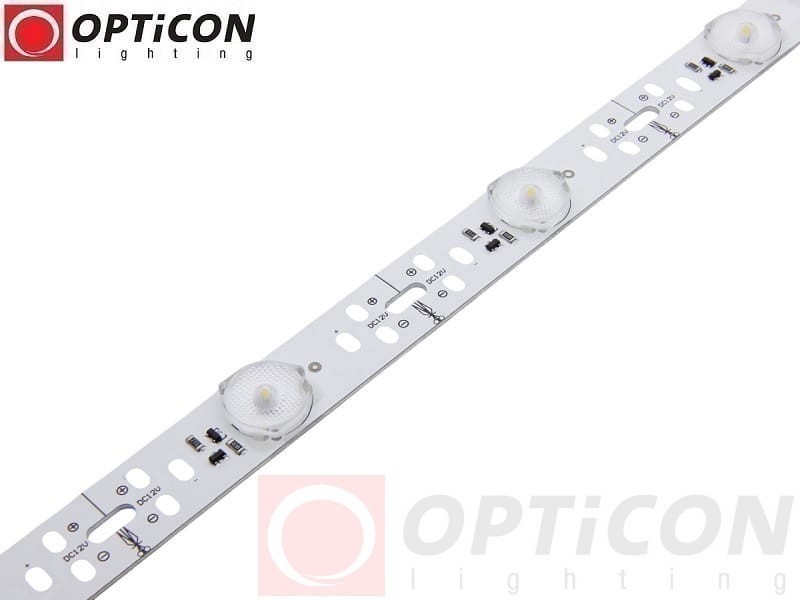

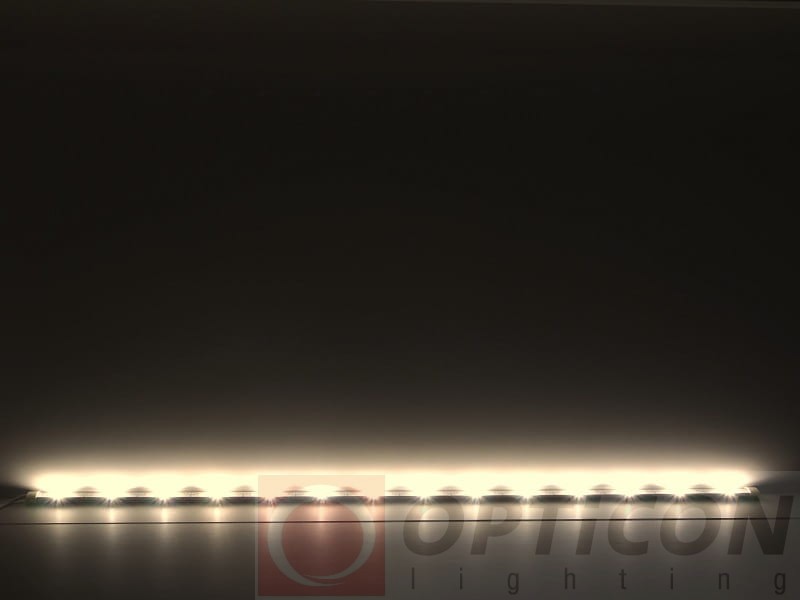

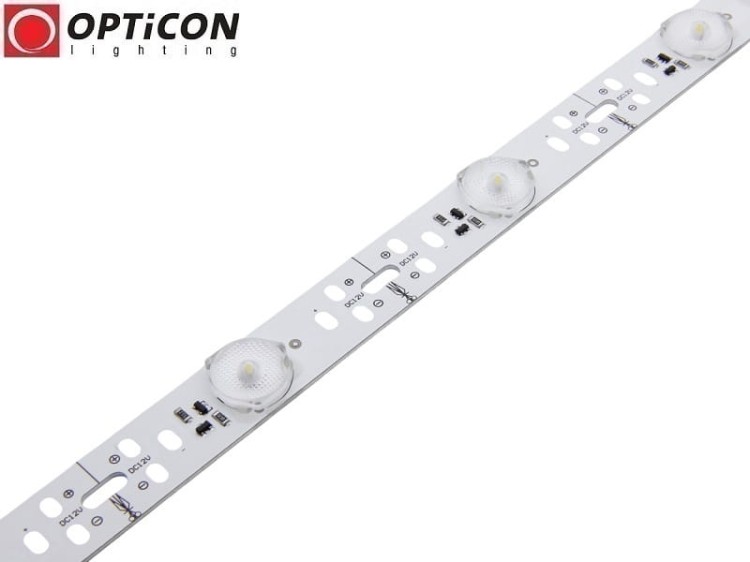

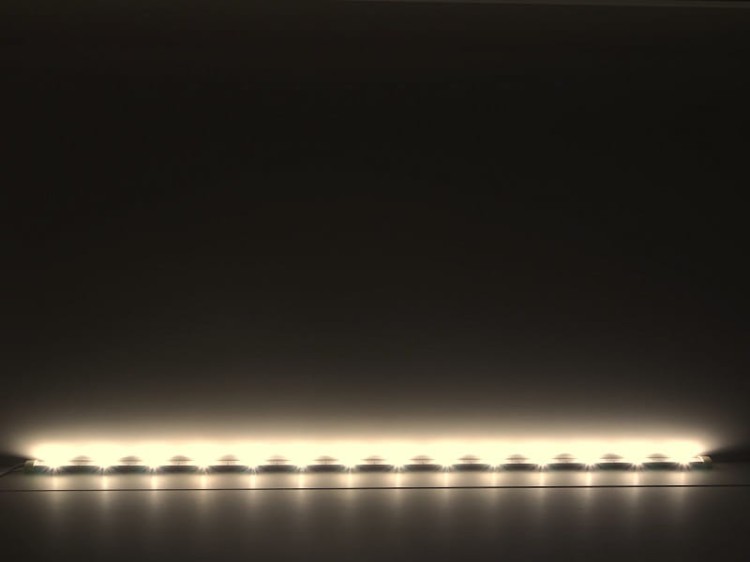

Zdjęcia modułu LED OPTICON Backlight 12V 8,4W 3000K

FAQ – najczęściej zadawane pytania

Czy moduł LED OPTICON Backlight można skracać?

Tak. Moduł można ciąć co jedną diodę LED, czyli co około 71 mm, wyłącznie w oznaczonych miejscach.

Czy pojedyncza dioda może pracować niezależnie?

Tak. Każda sekcja z jedną diodą LED może być zasilana niezależnie napięciem 12V DC. Jej moc wynosi 1,2W, a strumień świetlny 110 lm.

Jaki strumień świetlny zapewnia cały moduł?

Pełny moduł wyposażony w 7 diod LED zapewnia 770 lumenów.

Jaką barwę światła emituje moduł?

Moduł emituje ciepłe białe światło o temperaturze barwowej 3000K.

Czy moduł nadaje się do kasetonów reklamowych?

Tak. Jest to moduł typu Backlight, przeznaczony do podświetlania powierzchni. Szeroki kąt świecenia 180° ułatwia uzyskanie równomiernego oświetlenia.

Czy można regulować jasność modułu?

Tak. Moduł współpracuje z odpowiednimi sterownikami i ściemniaczami LED MONO 12V DC.

Czy moduł można podłączyć do instalacji 24V?

Nie. Produkt wymaga zasilania napięciem stałym 12V DC.

Czy moduł jest wodoodporny?

Nie. Moduł posiada stopień ochrony IP20 i jest przeznaczony do suchych, zabezpieczonych miejsc.

Jak zamontować moduł?

Moduł można przykleić za pomocą fabrycznej taśmy 3M lub przykręcić przez przygotowane otwory montażowe.

Jakie są wymiary modułu?

Wymiary wynoszą 495 × 18 × 7 mm.

Dlaczego warto wybrać moduł LED OPTICON Backlight 12V 8,4W 3000K?

Moduł LED OPTICON Backlight 12V DC 8,4W 3000K to profesjonalne rozwiązanie do podświetlania kasetonów reklamowych, mebli, witryn sklepowych oraz instalacji dekoracyjnych.

Produkt powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, z uwzględnieniem potrzeb profesjonalnych instalatorów i użytkowników systemów oświetleniowych.

Połączenie 7 diod EPISTAR SMD3030, strumienia świetlnego 770 lm, szerokiego kąta świecenia 180°, aluminiowej konstrukcji oraz możliwości cięcia co 71 mm zapewnia dużą elastyczność projektowania i montażu.

Wybierz moduł LED OPTICON Backlight 12V 3000K, jeśli potrzebujesz wydajnego, ciepłego białego światła do kasetonów reklamowych, witryn sklepowych, zabudowy meblowej lub indywidualnych instalacji oświetleniowych.
