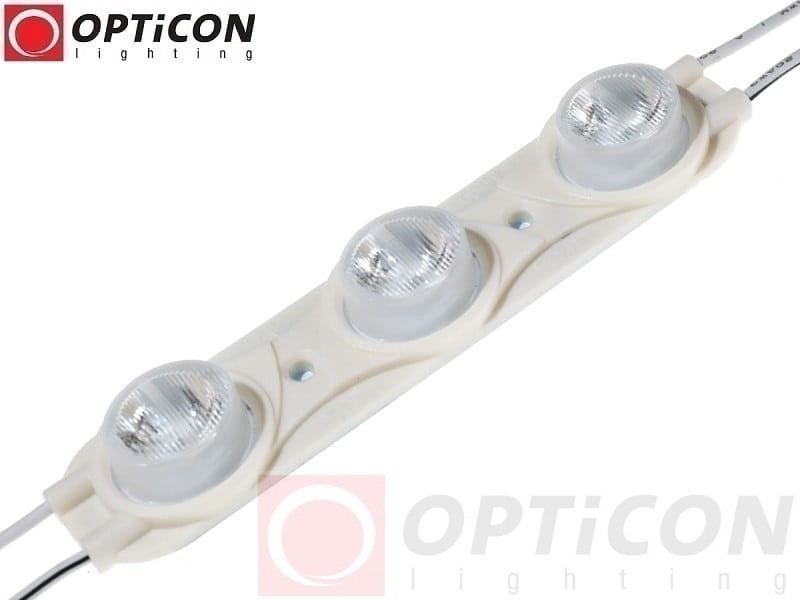

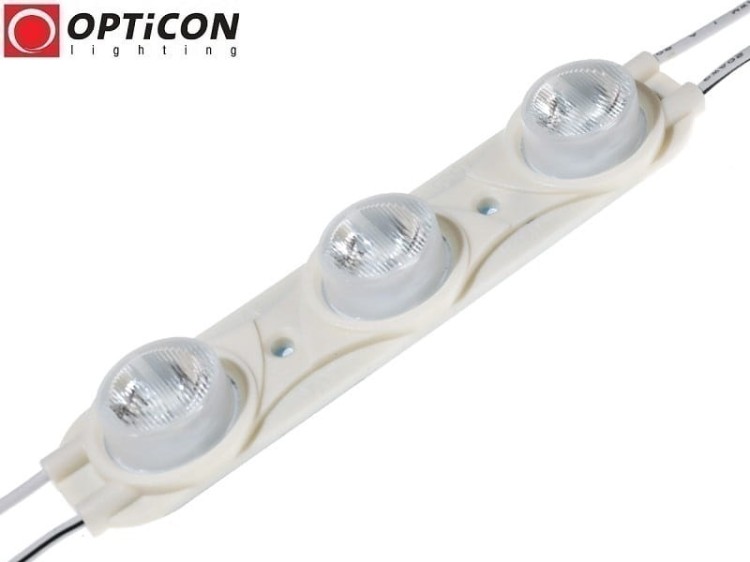

Moduł LED OPTICON 12V DC 3W IP67 Edgelight 16×27° 4000K – 3× SMD2835

Moduł LED Edgelight 12V 3W 4000K do kasetonów reklamowych i podświetlenia od krawędzi

Moduł LED OPTICON 12V DC 3W IP67 Edgelight 16×27° 4000K to profesjonalne źródło światła przeznaczone do podświetlania kasetonów reklamowych, liter przestrzennych, szyldów, logotypów oraz innych konstrukcji wykorzystujących technologię Edge Light.

Moduł wyposażono w 3 wydajne diody LED SMD2835, które zapewniają deklarowany strumień świetlny 375 lm przy poborze mocy wynoszącym 3W. Specjalistyczna soczewka 16° × 27° umożliwia precyzyjne kierowanie światła, co jest szczególnie istotne podczas podświetlania powierzchni reklamowych od krawędzi.

Neutralna biała barwa światła 4000K zapewnia estetyczny, naturalnie wyglądający efekt oświetleniowy. Jest odpowiednim wyborem do reklam, ekspozycji i oznakowania, w których nie jest pożądana ani wyraźnie żółtawa, ani bardzo chłodna barwa światła.

Dzięki hermetycznej obudowie IP67 moduł może być stosowany zarówno wewnątrz pomieszczeń, jak i w odpowiednio wykonanych instalacjach zewnętrznych.

Produkt powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, obejmujące rozwiązania reklamowe, techniczne, dekoracyjne oraz profesjonalne oświetlenie samochodowe LED.

Najważniejsze zalety modułu LED OPTICON Edgelight 3W 4000K

• 3 diody LED SMD2835 – wydajne źródła światła w kompaktowej obudowie.
• Neutralna biała barwa 4000K – uniwersalny charakter podświetlenia.
• Strumień świetlny 375 lm – duża ilość światła z pojedynczego modułu.
• Skuteczność świetlna 125 lm/W – wynikająca z deklarowanych parametrów 375 lm i 3W.
• Specjalistyczna soczewka 16° × 27° – kierunkowy rozsył światła.
• Technologia Edge Light – możliwość podświetlania kasetonów od krawędzi.
• Przeznaczenie do kasetonów o głębokości około 4–10 cm – zależnie od konstrukcji.
• Hermetyczna obudowa IP67 – ochrona przed pyłem i wodą.
• Zasilanie 12V DC – współpraca z popularnymi zasilaczami LED.
• Możliwość regulacji jasności – przy zastosowaniu kompatybilnego sterownika.
• Taśma samoprzylepna 3M – wygodny montaż.
• Wysokość zaledwie 11 mm – możliwość montażu w ograniczonej przestrzeni.
• Deklarowana trwałość ≥ 70 000 godzin.
• Fabryczne łańcuchy po 20 modułów – wygodne wykonywanie większych instalacji.
• Sprzedaż na sztuki – możliwość zakupu potrzebnej liczby modułów.

OPTICON – wieloletnie doświadczenie w technologii oświetlenia LED

Moduł LED OPTICON Edgelight 12V 3W 4000K został opracowany na podstawie wieloletniego doświadczenia firmy OPTICON w projektowaniu i rozwijaniu rozwiązań z zakresu oświetlenia LED.

Doświadczenie firmy obejmuje między innymi oświetlenie reklamowe, techniczne, dekoracyjne i samochodowe LED. Wiedza zdobywana w tych obszarach znajduje zastosowanie przy tworzeniu produktów przeznaczonych do profesjonalnych instalacji oświetleniowych.

W konstrukcji modułu zastosowano:

• trzy wydajne diody LED SMD2835,
• specjalistyczną soczewkę Edgelight 16×27°,
• hermetyczną obudowę IP67,
• kompaktową konstrukcję,
• zasilanie 12V DC,
• możliwość regulacji jasności,
• taśmę montażową 3M.

OPTICON – profesjonalne rozwiązania LED oparte na wieloletnim doświadczeniu w branży oświetleniowej.

Technologia Edge Light – podświetlanie kasetonów reklamowych od krawędzi

Edge Light (Edgelight) to technologia oświetlenia, w której moduły LED rozmieszcza się przy krawędziach podświetlanej konstrukcji.

W tradycyjnych systemach Backlight moduły montowane są najczęściej na tylnej powierzchni kasetonu, a światło kierowane jest w stronę frontu reklamy.

W rozwiązaniach Edgelight odpowiednio dobrana optyka umożliwia kierowanie światła od krawędzi kasetonu na podświetlaną powierzchnię.

Takie rozwiązanie jest szczególnie przydatne w projektach, w których ważne jest efektywne wykorzystanie światła oraz możliwość rozmieszczenia modułów przy bokach konstrukcji.

Zalety technologii Edgelight

• Możliwość montażu modułów wzdłuż krawędzi kasetonu.
• Kierunkowy rozsył światła.
• Efektywne wykorzystanie strumienia świetlnego.
• Możliwość uzyskania równomiernego podświetlenia odpowiednio zaprojektowanej reklamy.
• Elastyczność rozmieszczenia źródeł światła.
• Możliwość zastosowania w konstrukcjach o niewielkiej głębokości.
• Możliwość optymalizacji liczby modułów w zależności od projektu.

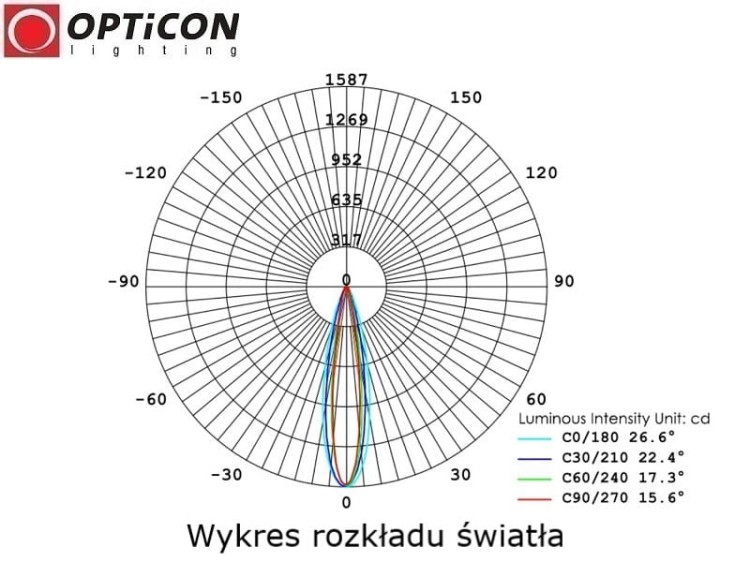

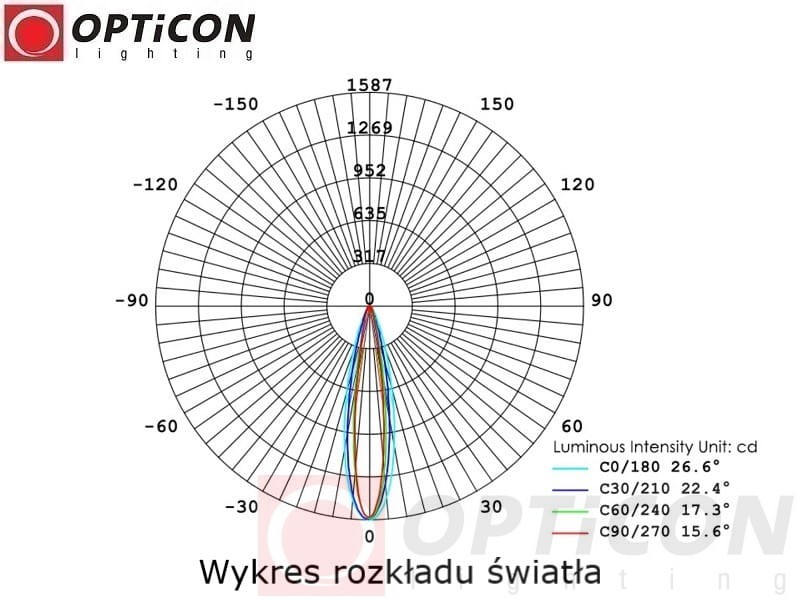

Soczewka Edgelight 16×27° – precyzyjne kierowanie światła

Jednym z najważniejszych elementów modułu LED OPTICON jest specjalistyczna soczewka o kącie świecenia 16° × 27°.

W przeciwieństwie do standardowych modułów LED o szerokim kącie świecenia soczewka Edgelight zapewnia bardziej skoncentrowany rozsył światła.

Optyka została ukształtowana w dwóch płaszczyznach:

• 16° – węższy kąt świecenia, umożliwiający precyzyjne ukierunkowanie światła.
• 27° – szerszy rozsył w drugiej płaszczyźnie.

Dzięki temu moduły można rozmieszczać wzdłuż krawędzi kasetonu reklamowego, kierując światło na wybraną powierzchnię.

Odpowiednie ustawienie soczewek oraz właściwy rozstaw modułów pomagają uzyskać estetyczne podświetlenie bez wyraźnych różnic jasności.

Moduł LED do kasetonów reklamowych o głębokości 4–10 cm

Moduł OPTICON Edgelight 3W 16×27° szczególnie dobrze sprawdza się w kasetonach reklamowych o głębokości około 4–10 cm.

Kierunkowa optyka umożliwia efektywne wykorzystanie światła w konstrukcjach, w których przestrzeń pomiędzy tylną częścią kasetonu a jego frontem jest ograniczona.

Na końcowy efekt podświetlenia wpływają:

• głębokość kasetonu,
• wymiary podświetlanej powierzchni,
• rodzaj materiału frontowego,
• liczba zastosowanych modułów,
• rozstaw modułów,
• kierunek ustawienia soczewek,
• oczekiwany poziom jasności.

Ważne: głębokość 4–10 cm jest orientacyjnym zakresem zastosowania. Rozmieszczenie modułów należy dobrać indywidualnie do konstrukcji i sprawdzić efekt podświetlenia przed zakończeniem montażu.

Neutralna biała barwa światła 4000K – uniwersalne podświetlenie reklam

Temperatura barwowa 4000K oznacza neutralną białą barwę światła, znajdującą się pomiędzy ciepłą bielą a zimnym białym światłem.

Neutralna biel jest popularnym rozwiązaniem w instalacjach reklamowych, handlowych i ekspozycyjnych, ponieważ pozwala uzyskać naturalnie wyglądający efekt oświetlenia bez silnego ocieplenia lub ochłodzenia podświetlanej powierzchni.

Dlaczego warto wybrać moduł LED 4000K?

• Uniwersalna barwa światła – odpowiednia do wielu projektów reklamowych.
• Naturalny charakter podświetlenia – bez wyraźnie żółtego lub niebieskawego odcienia.
• Estetyczna prezentacja napisów i grafik – przy odpowiednim doborze materiału frontowego.
• Przydatność w ekspozycjach handlowych – neutralny wygląd oświetlanych elementów.
• Możliwość zastosowania w instalacjach dekoracyjnych – tam, gdzie pożądana jest neutralna biel.

Uwaga: temperatura barwowa 4000K określa odcień białego światła. Dokładność odwzorowania kolorów zależy również od współczynnika oddawania barw CRI, którego wartości nie podano w specyfikacji produktu.

4000K czy 6000K – jaką barwę światła wybrać do kasetonu?

Wybór barwy światła ma wpływ na wygląd podświetlanej reklamy.

Moduł LED OPTICON 4000K warto wybrać wtedy, gdy projekt wymaga neutralnej barwy światła i estetycznego podświetlenia reklam lub ekspozycji.

3 diody LED SMD2835 – 375 lm przy poborze mocy 3W

Moduł wyposażono w 3 diody LED SMD2835, które generują deklarowany strumień świetlny 375 lm.

Przy poborze mocy 3W oznacza to skuteczność świetlną na poziomie 125 lm/W.

Połączenie wydajnych diod LED oraz specjalistycznej soczewki pozwala uzyskać kierunkowe światło przeznaczone do podświetlania reklam od krawędzi.

Zalety modułu LED 3W

• Duża ilość światła z pojedynczego modułu.
• Efektywne wykorzystanie energii elektrycznej.
• Możliwość wykonywania wydajnych instalacji reklamowych.
• Wygodne projektowanie podświetlenia kasetonów.
• Kompaktowe wymiary ułatwiające montaż.

W niektórych projektach zastosowanie modułów 3W może pozwolić na ograniczenie liczby punktów świetlnych w porównaniu z modułami o niższej mocy. Ostateczna liczba modułów zależy jednak od wymaganej jasności i równomierności podświetlenia.

Hermetyczna obudowa IP67 – do zastosowań wewnętrznych i zewnętrznych

Moduł LED OPTICON Edgelight 3W 4000K posiada hermetyczną obudowę o stopniu ochrony IP67.

Oznaczenie IP67 informuje o pyłoszczelności oraz ochronie przed skutkami krótkotrwałego zanurzenia w wodzie w warunkach określonych normą.

Moduł może być stosowany w odpowiednio wykonanych instalacjach narażonych na:

• kurz i pył,
• wilgoć,
• deszcz,
• zachlapania,
• zmienne warunki atmosferyczne.

Hermetyczna konstrukcja sprawdza się między innymi w reklamach zewnętrznych, szyldach, kasetonach oraz instalacjach dekoracyjnych.

Uwaga: połączenia elektryczne, sterowniki i zasilacze wymagają odpowiedniego zabezpieczenia przed wilgocią. Stopień ochrony IP67 modułu nie oznacza automatycznie szczelności całej instalacji.

Zakres temperatury pracy od -20°C do +45°C

Moduł przeznaczony jest do pracy w temperaturze otoczenia od -20°C do +45°C.

Parametr ten pozwala wykorzystywać produkt w wielu instalacjach reklamowych i dekoracyjnych.

W zamkniętych kasetonach reklamowych należy uwzględnić możliwy wzrost temperatury wewnątrz konstrukcji, szczególnie przy intensywnym nasłonecznieniu.

Zasilanie 12V DC – jak dobrać zasilacz do modułów LED 3W?

Moduł LED OPTICON Edgelight 3W 4000K wymaga stabilizowanego napięcia 12V DC.

Prąd pojedynczego modułu wynosi 0,25A, a moc pobierana 3W.

Przy projektowaniu instalacji należy zsumować moc wszystkich modułów i dobrać zasilacz z odpowiednim zapasem mocy.

Przykładowe obciążenie instalacji LED

Przykład – dobór zasilacza do 20 modułów LED

• Moc jednego modułu: 3W.
• Liczba modułów: 20 sztuk.
• Łączna moc: 60W.
• Łączny prąd: 5A.

Przy przyjęciu około 20% zapasu mocy zaleca się zastosowanie zasilacza 12V DC o mocy znamionowej co najmniej 72W.

W praktyce można zastosować odpowiedni zasilacz LED 12V DC 75W lub 100W, uwzględniając warunki pracy instalacji.

Przy większej liczbie modułów należy dodatkowo uwzględnić przekrój i długość przewodów, spadki napięcia oraz dopuszczalne obciążenie poszczególnych odcinków instalacji.

Uwaga: modułu nie należy podłączać bezpośrednio do napięcia 230V AC ani do instalacji 24V DC.

Regulacja jasności – współpraca ze sterownikami LED MONO

Moduł LED OPTICON umożliwia regulację jasności świecenia przy zastosowaniu odpowiedniego sterownika LED.

Kompatybilny sterownik LED MONO 12V DC pozwala dopasować intensywność podświetlenia do konkretnej instalacji.

Zalety regulacji jasności

• Dopasowanie jasności reklamy do otoczenia.
• Regulacja intensywności podświetlenia kasetonu.
• Możliwość tworzenia różnych efektów dekoracyjnych.
• Większa elastyczność projektowania instalacji.
• Możliwość ograniczenia poboru energii przy zmniejszonej jasności.

Sterownik należy dobrać do napięcia 12V DC oraz łącznej mocy i prądu podłączonych modułów.

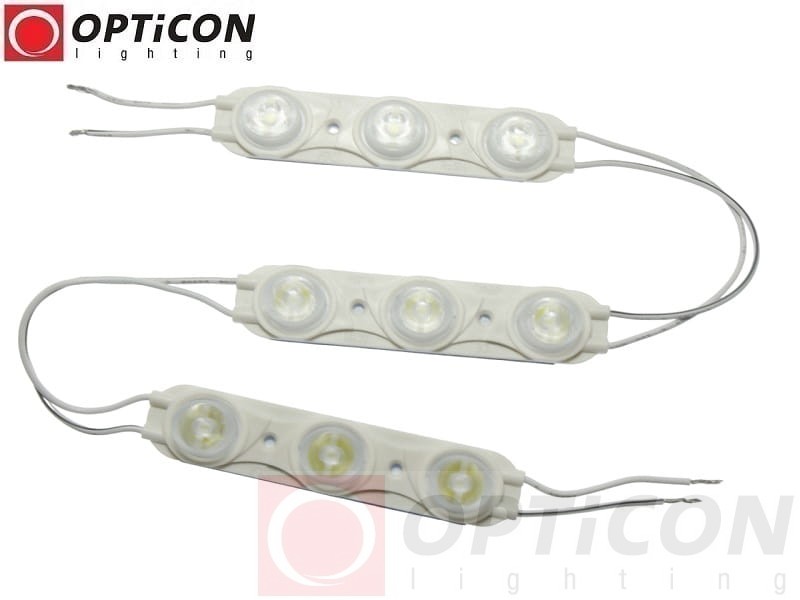

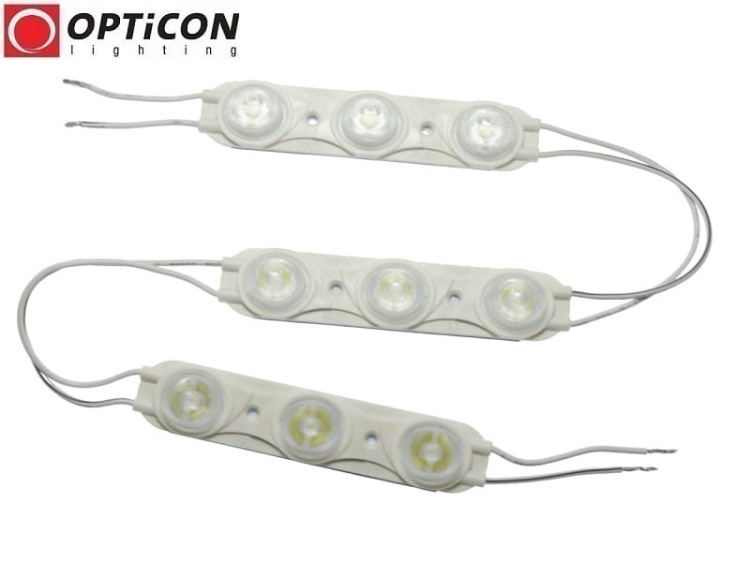

Fabryczne łańcuchy po 20 modułów – sprzedaż na sztuki

Moduły LED OPTICON Edgelight 3W fabrycznie połączone są w łańcuchy po 20 sztuk.

Takie rozwiązanie ułatwia wykonywanie większych instalacji reklamowych oraz rozmieszczanie modułów wzdłuż krawędzi kasetonu.

Długość przewodu pomiędzy modułami wynosi 120 mm.

• Fabryczny łańcuch: 20 modułów.
• Sprzedaż: na sztuki.
• Długość przewodu między modułami: 120 mm.
• Moc pojedynczego modułu: 3W.
• Łączna moc 20 modułów: 60W.
• Łączny prąd 20 modułów: 5A przy 12V DC.

Możliwość zakupu pojedynczych modułów pozwala zamówić dokładnie taką liczbę elementów, jaka jest potrzebna do wykonania konkretnej instalacji.

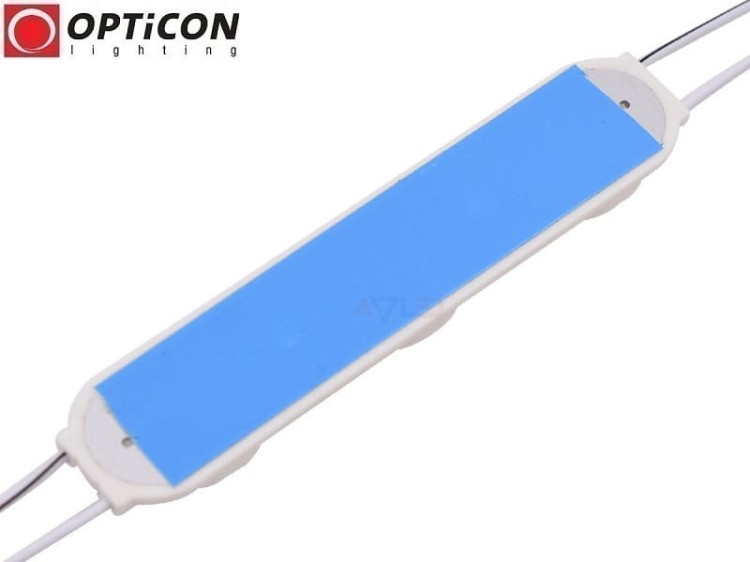

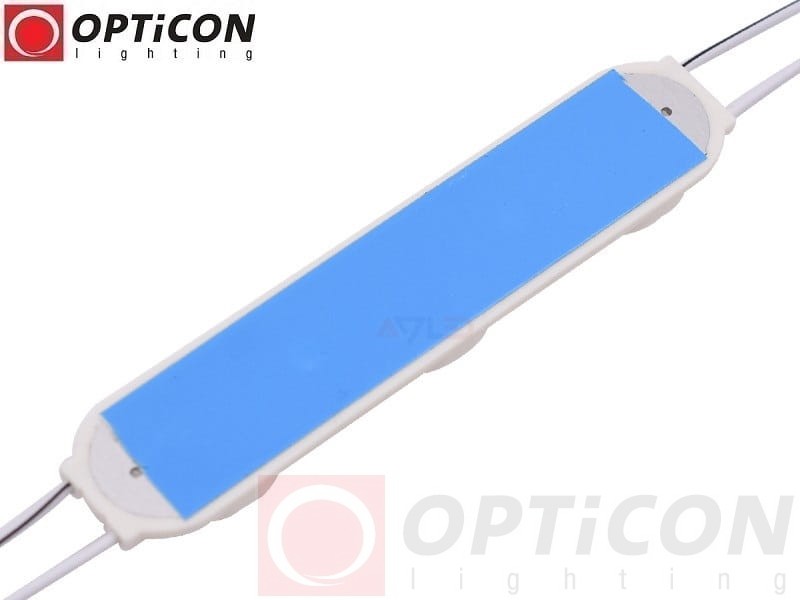

Łatwy montaż – taśma samoprzylepna 3M

Moduł LED OPTICON wyposażono w taśmę samoprzylepną 3M, umieszczoną na spodzie obudowy.

Umożliwia ona szybkie rozmieszczenie modułów na odpowiednio przygotowanej powierzchni montażowej.

Jak zamontować moduły LED Edgelight?

1. Dobierz liczbę modułów do wymiarów kasetonu reklamowego.
2. Zaplanuj ich rozmieszczenie wzdłuż krawędzi konstrukcji.
3. Ustal właściwy kierunek świecenia soczewki 16×27°.
4. Oczyść i odtłuść powierzchnię montażową.
5. Zamocuj moduły za pomocą taśmy 3M.
6. Podłącz moduły do odpowiedniego zasilacza 12V DC.
7. Zabezpiecz połączenia elektryczne przed wilgocią.
8. Sprawdź równomierność podświetlenia.
9. W razie potrzeby skoryguj rozstaw lub ustawienie modułów.

W instalacjach narażonych na drgania, podwyższoną temperaturę lub trudne warunki środowiskowe należy upewnić się, że zastosowany sposób mocowania jest odpowiedni.

Gdzie stosuje się moduły LED OPTICON Edgelight 3W 4000K?

• Kasetony reklamowe Edge Light – podświetlenie od krawędzi.
• Kasetony reklamowe o głębokości 4–10 cm – w odpowiednio zaprojektowanych konstrukcjach.
• Litery przestrzenne LED – kierunkowe podświetlenie elementów reklamowych.
• Szyldy firmowe – estetyczne oświetlenie napisów.
• Logotypy reklamowe – podświetlenie identyfikacji wizualnej.
• Reklamy świetlne – instalacje wewnętrzne i zewnętrzne.
• Witryny sklepowe – neutralne podświetlenie ekspozycji.
• Gabloty reklamowe – oświetlenie prezentowanych produktów.
• Meble ekspozycyjne – kierunkowe oświetlenie dekoracyjne.
• Instalacje architektoniczne – podświetlenie wybranych elementów.
• Instalacje LED 12V DC – specjalistyczne projekty oświetleniowe.
• Zabudowy pojazdów – dekoracyjne oświetlenie z odpowiednio stabilizowanym zasilaniem.

Uwaga dotycząca pojazdów: moduł wymaga stabilnego napięcia 12V DC. W instalacjach 24V należy zastosować odpowiednią przetwornicę. Produkt nie jest homologowaną lampą drogową.

Wymiary modułu LED OPTICON Edgelight 3W

• Długość: 111 mm.
• Szerokość: 23 mm.
• Wysokość: 11 mm.
• Długość przewodu między modułami: 120 mm.
• Kolor obudowy: biały.

Kompaktowa konstrukcja o wysokości zaledwie 11 mm ułatwia montaż modułu w kasetonach reklamowych i innych konstrukcjach o ograniczonej przestrzeni.

Dane techniczne modułu LED OPTICON 12V 3W Edgelight 4000K

Zdjęcia modułu LED OPTICON Edgelight 3W 4000K

FAQ – najczęściej zadawane pytania o moduł LED Edgelight 3W 4000K

Co oznacza technologia Edgelight?

Edgelight to technologia podświetlania umożliwiająca kierowanie światła od krawędzi konstrukcji, na przykład kasetonu reklamowego.

Do jakich kasetonów przeznaczony jest moduł?

Moduł szczególnie dobrze sprawdza się w kasetonach reklamowych o głębokości około 4–10 cm, przy odpowiednim rozmieszczeniu źródeł światła.

Jaki jest kąt świecenia modułu?

Moduł wyposażono w specjalistyczną soczewkę o kącie świecenia 16° × 27°.

Ile diod LED posiada moduł?

Moduł wyposażono w 3 diody LED SMD2835.

Jaki strumień świetlny zapewnia moduł?

Deklarowany strumień świetlny wynosi 375 lm.

Jaką barwę światła emituje moduł?

Moduł emituje neutralne białe światło 4000K.

Czym różni się światło 4000K od 6000K?

Światło 4000K ma neutralny biały odcień, natomiast 6000K jest chłodniejszą bielą.

Jakie napięcie zasilania jest wymagane?

Moduł wymaga stabilizowanego napięcia 12V DC.

Jaka jest moc pojedynczego modułu?

Moc pobierana wynosi 3W.

Czy moduł można ściemniać?

Tak. Moduł umożliwia regulację jasności przy zastosowaniu kompatybilnego sterownika LED.

Czy moduł nadaje się do zastosowań zewnętrznych?

Tak. Obudowa posiada stopień ochrony IP67, a połączenia elektryczne wymagają odpowiedniego zabezpieczenia.

Ile modułów znajduje się w fabrycznym łańcuchu?

Fabryczny łańcuch zawiera 20 modułów LED.

Czy moduły sprzedawane są na sztuki?

Tak. Moduły sprzedawane są na pojedyncze sztuki.

Jakie są wymiary modułu?

Wymiary wynoszą 111 × 23 × 11 mm.

Jaka jest deklarowana trwałość modułu?

Według specyfikacji produktu trwałość wynosi co najmniej 70 000 godzin.

Dlaczego warto wybrać moduł LED OPTICON Edgelight 3W 4000K?

Moduł LED OPTICON 12V DC 3W IP67 Edgelight 16×27° 4000K to profesjonalne rozwiązanie do podświetlania kasetonów reklamowych, szyldów, logotypów, liter przestrzennych oraz innych konstrukcji wymagających kierunkowego światła.

Produkt powstał na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie technologii oświetlenia LED.

Połączenie 3 diod SMD2835, strumienia świetlnego 375 lm, specjalistycznej soczewki 16×27°, neutralnej białej barwy światła 4000K oraz hermetycznej obudowy IP67 pozwala tworzyć wydajne i estetyczne instalacje reklamowe.

Wybierz moduł LED OPTICON Edgelight 3W 4000K, jeżeli potrzebujesz wydajnego, kierunkowego źródła neutralnego białego światła do profesjonalnego podświetlenia kasetonów reklamowych od krawędzi.

Produkty uzupełniające – zasilacze LED 12V DC i sterowniki LED MONO

Do prawidłowej pracy modułów LED OPTICON Edgelight 3W niezbędny jest odpowiedni zasilacz LED 12V DC.

Jeżeli instalacja ma umożliwiać regulację jasności, można dodatkowo zastosować kompatybilny sterownik LED MONO.

• Zasilacze LED 12V DC – do zasilania modułów LED Edgelight 3W 4000K.
• Sterowniki LED MONO – do regulacji jasności jednokolorowych modułów LED.
