Moduł LED OPTICON 12V DC 3W IP67 Edgelight 16×27° 3000K – Biała Ciepła, 3× SMD2835

Moduł LED Edgelight 12V 3W 3000K do kasetonów reklamowych – ciepłe białe światło

Moduł LED OPTICON 12V DC 3W IP67 Edgelight 16×27° 3000K to profesjonalny, hermetyczny moduł LED przeznaczony do podświetlania kasetonów reklamowych, liter przestrzennych, szyldów, logotypów, witryn sklepowych oraz dekoracyjnych instalacji oświetleniowych.

Moduł wyposażono w 3 wydajne diody LED SMD2835, które zapewniają deklarowany strumień świetlny 375 lm przy poborze mocy wynoszącym zaledwie 3W. Specjalistyczna soczewka Edgelight 16° × 27° umożliwia precyzyjne kierowanie światła na podświetlaną powierzchnię, dzięki czemu moduł doskonale sprawdza się w konstrukcjach wykorzystujących technologię Edge Light – podświetlenie od krawędzi.

Ciepła biała barwa światła 3000K nadaje reklamom i elementom dekoracyjnym przyjemny, elegancki charakter. Jest szczególnie polecana do podświetlania szyldów restauracji, hoteli, kawiarni, salonów usługowych oraz ekspozycji, w których ważna jest przyjazna atmosfera i estetyczny efekt świetlny.

Dzięki hermetycznej obudowie IP67 moduł może być stosowany zarówno wewnątrz pomieszczeń, jak i w odpowiednio wykonanych instalacjach zewnętrznych.

Produkt powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED, obejmujące między innymi profesjonalne oświetlenie reklamowe, techniczne, dekoracyjne oraz samochodowe LED.

Najważniejsze zalety modułu LED OPTICON Edgelight 3W 3000K

• 3 wydajne diody LED SMD2835 – nowoczesne źródła światła w kompaktowej obudowie.
• Ciepła biała barwa światła 3000K – przyjemny, elegancki efekt podświetlenia.
• Strumień świetlny 375 lm – duża ilość światła z pojedynczego modułu.
• Skuteczność świetlna 125 lm/W – wynikająca z deklarowanych parametrów.
• Specjalistyczna soczewka 16° × 27° – precyzyjny, kierunkowy rozsył światła.
• Technologia Edge Light – podświetlanie reklam od krawędzi.
• Przeznaczenie do kasetonów o głębokości około 4–10 cm – zależnie od konstrukcji.
• Hermetyczna obudowa IP67 – ochrona przed pyłem i wodą.
• Zasilanie 12V DC – współpraca ze stabilizowanymi zasilaczami LED.
• Możliwość regulacji jasności – przy zastosowaniu odpowiedniego sterownika.
• Taśma samoprzylepna 3M – szybki i wygodny montaż.
• Wysokość zaledwie 11 mm – możliwość montażu w ograniczonej przestrzeni.
• Deklarowana trwałość ≥70 000 godzin.
• Fabryczne łańcuchy po 20 modułów – wygodne wykonywanie większych instalacji.
• Sprzedaż na sztuki – możliwość zakupu dokładnie potrzebnej liczby modułów.

OPTICON – wieloletnie doświadczenie w technologii oświetlenia LED

Moduł LED OPTICON Edgelight 12V 3W 3000K został opracowany na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie oświetlenia LED.

Doświadczenie firmy obejmuje rozwiązania wykorzystywane w reklamie świetlnej, oświetleniu technicznym, dekoracyjnym i samochodowym LED. Wiedza zdobyta w tych obszarach pozwala tworzyć produkty dostosowane do wymagań profesjonalnych instalacji.

W module zastosowano:

• trzy wydajne diody LED SMD2835,
• specjalistyczną soczewkę Edgelight 16×27°,
• hermetyczną obudowę IP67,
• kompaktową konstrukcję,
• zasilanie 12V DC,
• możliwość regulacji jasności,
• taśmę montażową 3M.

Połączenie tych elementów pozwala uzyskać funkcjonalny moduł LED przeznaczony do profesjonalnego podświetlania reklam i elementów dekoracyjnych.

OPTICON – profesjonalne rozwiązania LED oparte na wieloletnim doświadczeniu w branży oświetleniowej.

Technologia Edge Light – podświetlanie kasetonów reklamowych od krawędzi

Edge Light (Edgelight) to technologia oświetlenia, w której źródła światła umieszcza się przy krawędziach podświetlanej konstrukcji.

W tradycyjnych systemach Backlight moduły LED montuje się najczęściej na tylnej powierzchni kasetonu, kierując światło w stronę jego frontu.

W systemach Edgelight odpowiednio dobrana soczewka pozwala skierować światło od krawędzi konstrukcji na podświetlaną powierzchnię.

Takie rozwiązanie umożliwia efektywne wykorzystanie strumienia świetlnego i pozwala projektować instalacje, w których moduły rozmieszczone są wzdłuż boków kasetonu.

Zalety technologii Edgelight

• Możliwość montażu modułów wzdłuż krawędzi kasetonu reklamowego.
• Kierunkowe oświetlenie podświetlanej powierzchni.
• Efektywne wykorzystanie strumienia świetlnego.
• Możliwość uzyskania równomiernego podświetlenia przy odpowiednim rozmieszczeniu modułów.
• Elastyczność projektowania instalacji.
• Możliwość zastosowania w konstrukcjach o ograniczonej głębokości.
• Możliwość optymalizacji liczby modułów w zależności od projektu.

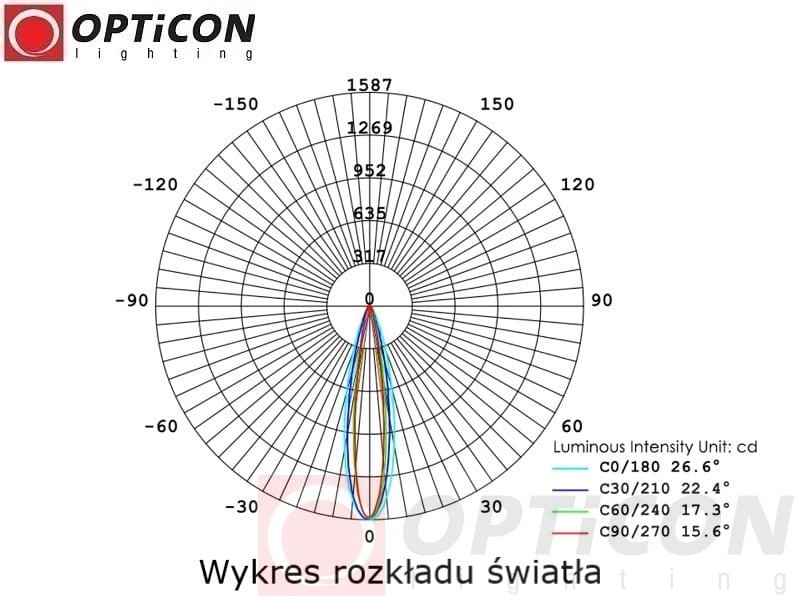

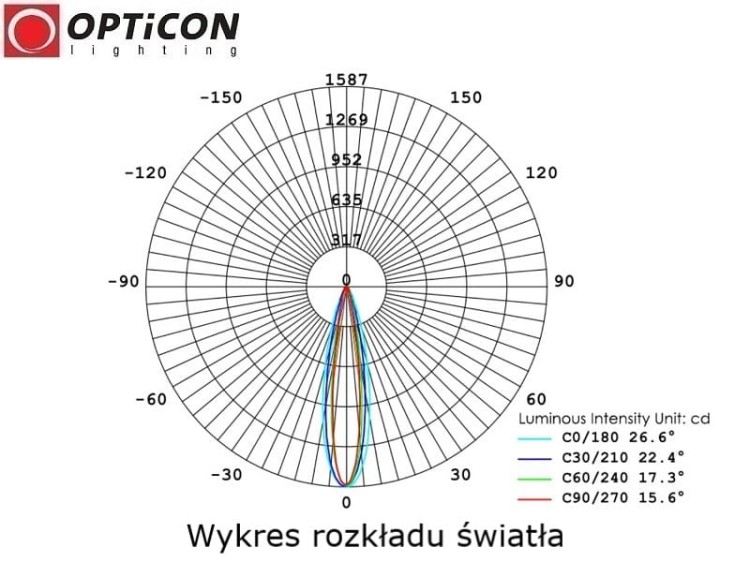

Soczewka Edgelight 16×27° – precyzyjne kierowanie światła

Jednym z najważniejszych elementów modułu jest specjalistyczna soczewka o kącie świecenia 16° × 27°.

W przeciwieństwie do standardowych modułów LED o szerokim kącie świecenia optyka Edgelight zapewnia bardziej skoncentrowany rozsył światła.

Soczewka kształtuje wiązkę w dwóch płaszczyznach:

• 16° – węższy kąt świecenia umożliwiający precyzyjne kierowanie światła.
• 27° – szerszy rozsył w drugiej płaszczyźnie.

Takie rozwiązanie pozwala kierować światło na określoną powierzchnię i ograniczać jego rozpraszanie w niepożądanych kierunkach.

Przy odpowiednim rozmieszczeniu modułów możliwe jest uzyskanie estetycznego podświetlenia kasetonu bez wyraźnych różnic jasności.

Moduł LED do kasetonów reklamowych o głębokości 4–10 cm

Moduł OPTICON Edgelight 3W 16×27° szczególnie dobrze sprawdza się w kasetonach reklamowych o głębokości około 4–10 cm.

Kierunkowa optyka pozwala efektywnie wykorzystać światło w konstrukcjach, w których przestrzeń pomiędzy tylną częścią kasetonu a jego frontem jest ograniczona.

Na końcowy efekt podświetlenia wpływają:

• głębokość kasetonu,
• wymiary podświetlanej powierzchni,
• rodzaj materiału frontowego,
• liczba zastosowanych modułów,
• rozstaw modułów,
• kierunek ustawienia soczewek,
• oczekiwany poziom jasności.

Ważne: zakres 4–10 cm ma charakter orientacyjny. Rozmieszczenie modułów należy dobrać indywidualnie i sprawdzić efekt podświetlenia przed zakończeniem montażu.

Ciepła barwa światła 3000K – eleganckie podświetlenie reklam i dekoracji

Temperatura barwowa 3000K oznacza ciepłą białą barwę światła o delikatnie złocistym odcieniu.

W porównaniu z neutralnym światłem 4000K lub zimną bielą 6000K światło 3000K nadaje podświetlanym powierzchniom bardziej przytulny i dekoracyjny charakter.

Jest szczególnie odpowiednie do miejsc, w których oświetlenie ma nie tylko poprawiać widoczność reklamy, ale również tworzyć określoną atmosferę.

Gdzie najlepiej sprawdza się ciepłe światło LED 3000K?

• Restauracje i kawiarnie – podświetlenie szyldów i logotypów.
• Hotele i pensjonaty – eleganckie oznakowanie obiektów.
• Salony kosmetyczne i SPA – dekoracyjne podświetlenie reklam.
• Sklepy i butiki – oświetlenie witryn i ekspozycji.
• Gabloty wystawowe – ciepłe światło podkreślające charakter ekspozycji.
• Wnętrza komercyjne – podświetlenie elementów architektonicznych.
• Reklamy premium – nastrojowy efekt świetlny.
• Instalacje dekoracyjne – przyjemne, ciepłe podświetlenie.

3000K, 4000K czy 6000K – jaką barwę światła wybrać?

Temperatura barwowa ma istotny wpływ na wygląd podświetlanej reklamy.

Moduł LED OPTICON 3000K warto wybrać wtedy, gdy projekt wymaga ciepłego białego światła i bardziej dekoracyjnego charakteru podświetlenia.

3 diody LED SMD2835 – 375 lm przy poborze mocy 3W

Moduł wyposażono w 3 diody LED SMD2835, które zapewniają deklarowany strumień świetlny 375 lm.

Przy poborze mocy 3W oznacza to skuteczność świetlną na poziomie 125 lm/W.

Połączenie wydajnych diod LED i specjalistycznej optyki pozwala uzyskać kierunkowe światło przeznaczone do podświetlania reklam od krawędzi.

Zalety modułu LED 3W

• Duża ilość światła z pojedynczego modułu.
• Efektywne wykorzystanie energii elektrycznej.
• Możliwość tworzenia wydajnych instalacji reklamowych.
• Wygodne projektowanie podświetlenia kasetonów.
• Kompaktowe wymiary ułatwiające montaż.

W niektórych projektach zastosowanie modułów 3W może pozwolić na ograniczenie liczby punktów świetlnych w porównaniu z modułami o niższej mocy. Ostateczna liczba modułów zależy jednak od wymaganej jasności i równomierności podświetlenia.

Hermetyczna obudowa IP67 – do zastosowań wewnętrznych i zewnętrznych

Moduł LED OPTICON Edgelight 3W 3000K posiada hermetyczną obudowę o stopniu ochrony IP67.

Oznaczenie IP67 informuje o pyłoszczelności oraz ochronie przed skutkami krótkotrwałego zanurzenia w wodzie w warunkach określonych normą.

Moduł może być stosowany w odpowiednio wykonanych instalacjach narażonych na:

• kurz i pył,
• wilgoć,
• deszcz,
• zachlapania,
• zmienne warunki atmosferyczne.

Hermetyczna konstrukcja sprawdza się między innymi w reklamach zewnętrznych, szyldach, kasetonach oraz instalacjach dekoracyjnych.

Uwaga: połączenia elektryczne, sterowniki i zasilacze wymagają odpowiedniego zabezpieczenia przed wilgocią. Stopień ochrony IP67 modułu nie oznacza automatycznie szczelności całej instalacji.

Zakres temperatury pracy od -20°C do +45°C

Moduł przeznaczony jest do pracy w temperaturze otoczenia od -20°C do +45°C.

Parametr ten pozwala wykorzystywać produkt w wielu instalacjach reklamowych i dekoracyjnych.

W zamkniętych kasetonach reklamowych należy uwzględnić możliwy wzrost temperatury wewnątrz konstrukcji, szczególnie przy intensywnym nasłonecznieniu.

Zasilanie 12V DC – jak dobrać zasilacz do modułów LED 3W?

Moduł LED OPTICON Edgelight 3W 3000K wymaga stabilizowanego napięcia 12V DC.

Prąd pojedynczego modułu wynosi 0,25A, a moc pobierana 3W.

Przy projektowaniu instalacji należy zsumować moc wszystkich modułów i dobrać zasilacz z odpowiednim zapasem mocy.

Przykładowe obciążenie instalacji LED

Przykład – dobór zasilacza do 20 modułów LED

• Moc jednego modułu: 3W.
• Liczba modułów: 20 sztuk.
• Łączna moc: 60W.
• Łączny prąd: 5A.

Przy przyjęciu około 20% zapasu mocy zaleca się zastosowanie zasilacza 12V DC o mocy znamionowej co najmniej 72W.

W praktyce można zastosować odpowiedni zasilacz LED 12V DC 75W lub 100W, uwzględniając warunki pracy instalacji.

Przy większej liczbie modułów należy dodatkowo uwzględnić przekrój i długość przewodów, spadki napięcia oraz dopuszczalne obciążenie poszczególnych odcinków instalacji.

Uwaga: modułu nie należy podłączać bezpośrednio do napięcia 230V AC ani do instalacji 24V DC.

Regulacja jasności – współpraca ze sterownikami LED MONO

Moduł LED OPTICON umożliwia regulację jasności świecenia przy zastosowaniu odpowiedniego sterownika LED.

Kompatybilny sterownik LED MONO 12V DC pozwala dopasować intensywność ciepłego białego światła do konkretnej instalacji.

Zalety regulacji jasności

• Dopasowanie jasności reklamy do otoczenia.
• Regulacja intensywności podświetlenia kasetonu.
• Możliwość tworzenia różnych efektów dekoracyjnych.
• Większa elastyczność projektowania instalacji.
• Możliwość ograniczenia poboru energii przy zmniejszonej jasności.

Sterownik należy dobrać do napięcia 12V DC oraz łącznej mocy i prądu podłączonych modułów.

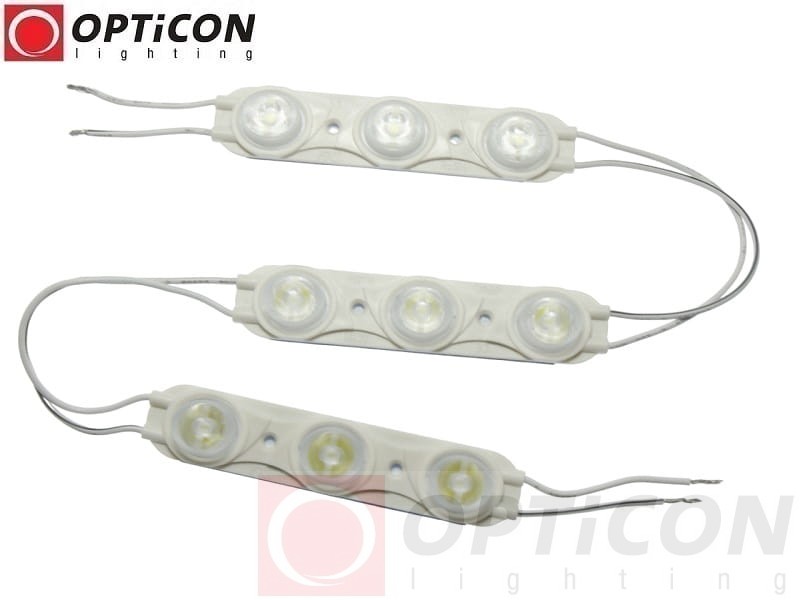

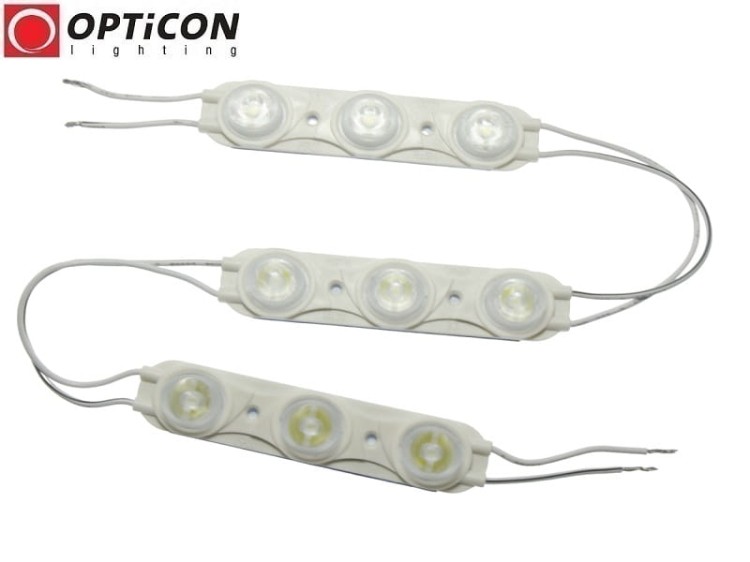

Fabryczne łańcuchy po 20 modułów – sprzedaż na sztuki

Moduły LED OPTICON Edgelight 3W fabrycznie połączone są w łańcuchy po 20 sztuk.

Takie rozwiązanie ułatwia wykonywanie większych instalacji reklamowych oraz rozmieszczanie modułów wzdłuż krawędzi kasetonu.

Długość przewodu pomiędzy modułami wynosi 120 mm.

• Fabryczny łańcuch: 20 modułów.
• Sprzedaż: na sztuki.
• Długość przewodu między modułami: 120 mm.
• Moc pojedynczego modułu: 3W.
• Łączna moc 20 modułów: 60W.
• Łączny prąd 20 modułów: 5A przy 12V DC.

Możliwość zakupu pojedynczych modułów pozwala zamówić dokładnie taką liczbę elementów, jaka jest potrzebna do wykonania konkretnej instalacji.

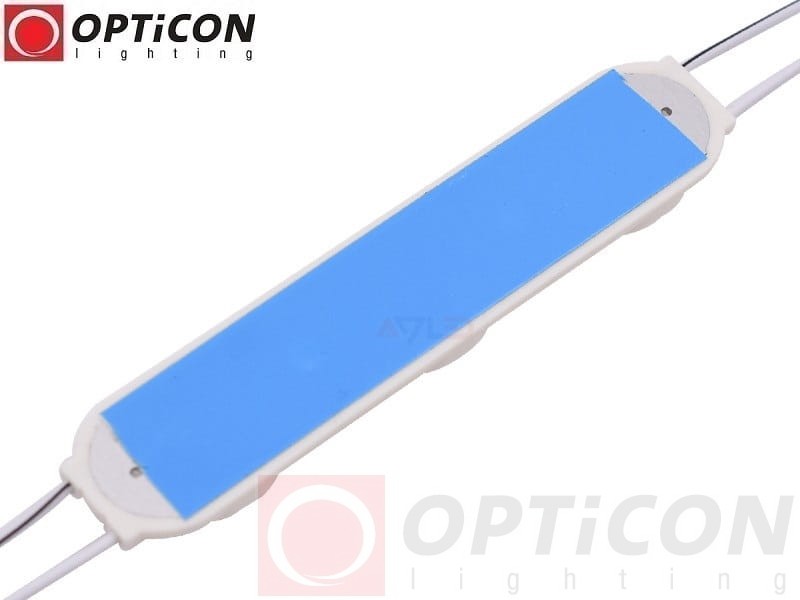

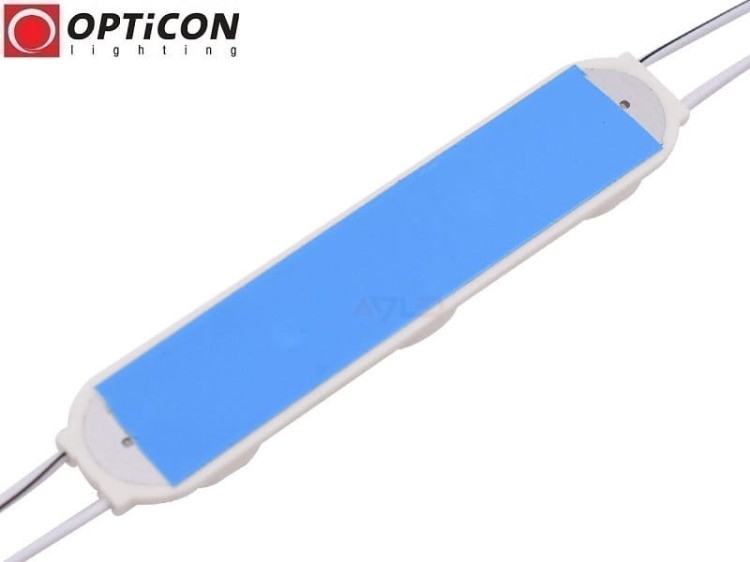

Łatwy montaż – taśma samoprzylepna 3M

Moduł LED OPTICON wyposażono w taśmę samoprzylepną 3M, umieszczoną na spodzie obudowy.

Umożliwia ona szybkie rozmieszczenie modułów na odpowiednio przygotowanej powierzchni montażowej.

Jak zamontować moduły LED Edgelight?

1. Dobierz liczbę modułów do wymiarów kasetonu reklamowego.
2. Zaplanuj ich rozmieszczenie wzdłuż krawędzi konstrukcji.
3. Ustal właściwy kierunek świecenia soczewki 16×27°.
4. Oczyść i odtłuść powierzchnię montażową.
5. Zamocuj moduły za pomocą taśmy 3M.
6. Podłącz moduły do odpowiedniego zasilacza 12V DC.
7. Zabezpiecz połączenia elektryczne przed wilgocią.
8. Sprawdź równomierność podświetlenia.
9. W razie potrzeby skoryguj rozstaw lub ustawienie modułów.

W instalacjach narażonych na drgania, podwyższoną temperaturę lub trudne warunki środowiskowe należy upewnić się, że zastosowany sposób mocowania jest odpowiedni.

Gdzie stosuje się moduły LED OPTICON Edgelight 3W 3000K?

• Kasetony reklamowe Edge Light – podświetlenie od krawędzi.
• Kasetony reklamowe o głębokości 4–10 cm – w odpowiednio zaprojektowanych konstrukcjach.
• Litery przestrzenne LED – ciepłe podświetlenie elementów reklamowych.
• Szyldy restauracji i kawiarni – eleganckie oznakowanie lokali.
• Logotypy hoteli i pensjonatów – dekoracyjne podświetlenie.
• Reklamy świetlne – instalacje wewnętrzne i zewnętrzne.
• Witryny sklepowe – ciepłe podświetlenie ekspozycji.
• Gabloty reklamowe – oświetlenie prezentowanych produktów.
• Meble ekspozycyjne – kierunkowe oświetlenie dekoracyjne.
• Instalacje architektoniczne – podświetlenie wybranych elementów.
• Instalacje LED 12V DC – specjalistyczne projekty oświetleniowe.
• Zabudowy pojazdów – dekoracyjne oświetlenie z odpowiednio stabilizowanym zasilaniem.

Uwaga dotycząca pojazdów: moduł wymaga stabilnego napięcia 12V DC. W instalacjach 24V należy zastosować odpowiednią przetwornicę. Produkt nie jest homologowaną lampą drogową.

Wymiary modułu LED OPTICON Edgelight 3W

• Długość: 111 mm.
• Szerokość: 23 mm.
• Wysokość: 11 mm.
• Długość przewodu między modułami: 120 mm.
• Kolor obudowy: biały.

Kompaktowa konstrukcja o wysokości zaledwie 11 mm ułatwia montaż modułu w kasetonach reklamowych i innych konstrukcjach o ograniczonej przestrzeni.

Dane techniczne modułu LED OPTICON 12V 3W Edgelight 3000K

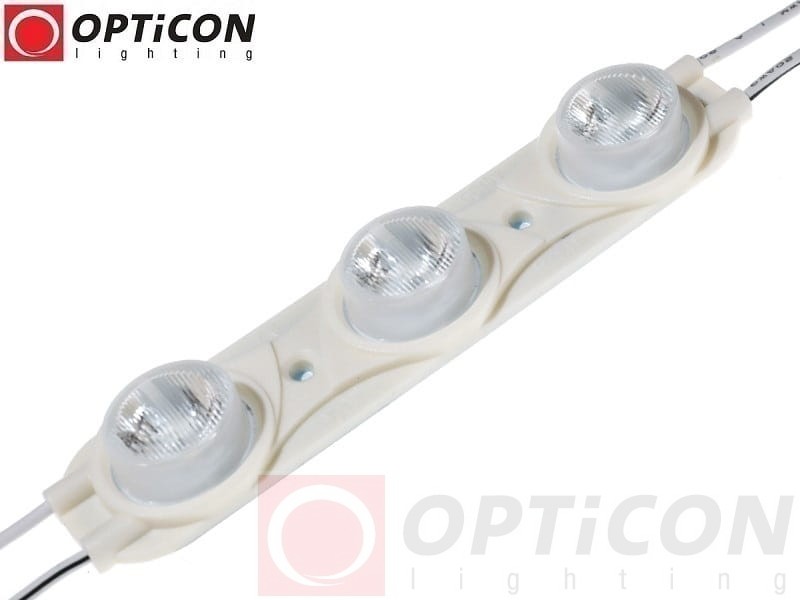

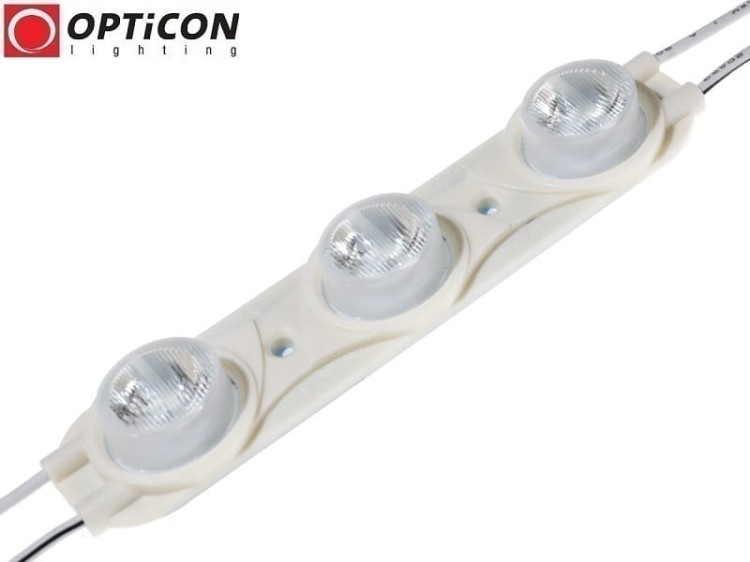

Zdjęcia modułu LED OPTICON Edgelight 3W 3000K

FAQ – najczęściej zadawane pytania o moduł LED Edgelight 3W 3000K

Co oznacza technologia Edgelight?

Edgelight to technologia podświetlania umożliwiająca kierowanie światła od krawędzi konstrukcji, na przykład kasetonu reklamowego.

Do jakich kasetonów przeznaczony jest moduł?

Moduł szczególnie dobrze sprawdza się w kasetonach reklamowych o głębokości około 4–10 cm, przy odpowiednim rozmieszczeniu źródeł światła.

Jaki jest kąt świecenia modułu?

Moduł wyposażono w specjalistyczną soczewkę o kącie świecenia 16° × 27°.

Ile diod LED posiada moduł?

Moduł wyposażono w 3 diody LED SMD2835.

Jaki strumień świetlny zapewnia moduł?

Deklarowany strumień świetlny wynosi 375 lm.

Jaką barwę światła emituje moduł?

Moduł emituje ciepłe białe światło 3000K.

Czym różni się światło 3000K od 4000K?

Światło 3000K ma cieplejszy, delikatnie złocisty odcień, natomiast 4000K jest neutralną bielą.

Jakie napięcie zasilania jest wymagane?

Moduł wymaga stabilizowanego napięcia 12V DC.

Jaka jest moc pojedynczego modułu?

Moc pobierana wynosi 3W.

Czy moduł można ściemniać?

Tak. Moduł umożliwia regulację jasności przy zastosowaniu kompatybilnego sterownika LED.

Czy moduł nadaje się do zastosowań zewnętrznych?

Tak. Obudowa posiada stopień ochrony IP67, a połączenia elektryczne wymagają odpowiedniego zabezpieczenia.

Ile modułów znajduje się w fabrycznym łańcuchu?

Fabryczny łańcuch zawiera 20 modułów LED.

Czy moduły sprzedawane są na sztuki?

Tak. Moduły sprzedawane są na pojedyncze sztuki.

Jakie są wymiary modułu?

Wymiary wynoszą 111 × 23 × 11 mm.

Jaka jest deklarowana trwałość modułu?

Według specyfikacji produktu trwałość wynosi co najmniej 70 000 godzin.

Dlaczego warto wybrać moduł LED OPTICON Edgelight 3W 3000K?

Moduł LED OPTICON 12V DC 3W IP67 Edgelight 16×27° 3000K to profesjonalne rozwiązanie do podświetlania kasetonów reklamowych, szyldów, logotypów, liter przestrzennych oraz innych konstrukcji wymagających kierunkowego światła.

Produkt powstał na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie technologii oświetlenia LED.

Połączenie 3 diod SMD2835, strumienia świetlnego 375 lm, specjalistycznej soczewki 16×27°, ciepłej białej barwy światła 3000K oraz hermetycznej obudowy IP67 pozwala tworzyć wydajne i estetyczne instalacje reklamowe.

Wybierz moduł LED OPTICON Edgelight 3W 3000K, jeżeli potrzebujesz wydajnego, kierunkowego źródła ciepłego białego światła do profesjonalnego podświetlenia kasetonów reklamowych od krawędzi.

Produkty uzupełniające – zasilacze LED 12V DC i sterowniki LED MONO

Do prawidłowej pracy modułów LED OPTICON Edgelight 3W niezbędny jest odpowiedni zasilacz LED 12V DC.

Jeżeli instalacja ma umożliwiać regulację jasności, można dodatkowo zastosować kompatybilny sterownik LED MONO.

• Zasilacze LED 12V DC – do zasilania modułów LED Edgelight 3W 3000K.
• Sterowniki LED MONO – do regulacji jasności jednokolorowych modułów LED.
