Moduł LED OPTICON 12V DC 1,2W IP67 Backlight 180° – żółty, 2× OSRAM SMD2835

Żółty moduł LED 12V do kasetonów reklamowych, szyldów i liter przestrzennych

Moduł LED OPTICON 12V DC 1,2W IP67 Backlight 180° – żółty to profesjonalny, hermetyczny moduł LED przeznaczony do podświetlania kasetonów reklamowych, liter przestrzennych, szyldów, logotypów, tablic informacyjnych oraz instalacji dekoracyjnych.

Moduł wyposażono w 2 markowe diody LED OSRAM SMD2835, które emitują intensywne żółte światło. Zastosowanie specjalistycznej soczewki Backlight 180° pozwala szeroko rozprowadzić światło po podświetlanej powierzchni i ograniczyć efekt widocznych punktów świetlnych.

Żółta barwa światła doskonale sprawdza się w reklamach, oznakowaniu firmowym, podświetlanych napisach oraz instalacjach dekoracyjnych. Wyrazisty kolor pozwala podkreślić charakter logotypów, szyldów i elementów ekspozycyjnych.

Dzięki poborowi mocy wynoszącemu 1,2W moduł umożliwia tworzenie energooszczędnych instalacji oświetleniowych. Zasilanie napięciem 12V DC pozwala na współpracę ze stabilizowanymi zasilaczami LED oraz odpowiednimi sterownikami do regulacji jasności.

Hermetyczna obudowa o stopniu ochrony IP67 umożliwia stosowanie modułu w odpowiednio wykonanych instalacjach wewnętrznych i zewnętrznych.

Moduł LED OPTICON powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED. Wiedza zdobyta podczas opracowywania rozwiązań reklamowych, technicznych i samochodowych została wykorzystana przy doborze diod, optyki oraz konstrukcji modułu.

Najważniejsze zalety żółtego modułu LED OPTICON Backlight

• 2 markowe diody OSRAM SMD2835 – wydajne źródła żółtego światła.
• Intensywna żółta barwa – efektowne podświetlenie reklam i dekoracji.
• Soczewka Backlight 180° – bardzo szeroki kąt świecenia.
• Technologia Backlight – podświetlanie kasetonów od tylnej powierzchni.
• Równomierne rozprowadzanie światła – ograniczenie efektu punktowego świecenia przy odpowiednim rozmieszczeniu.
• Moc 1,2W – niewielkie zużycie energii.
• Zasilanie 12V DC – współpraca ze stabilizowanymi zasilaczami LED.
• Możliwość regulacji jasności – przy zastosowaniu odpowiedniego sterownika.
• Hermetyczna obudowa IP67 – ochrona przed pyłem i wodą.
• Taśma samoprzylepna 3M – szybki montaż.
• Kompaktowe wymiary 62 × 21 × 10 mm.
• Temperatura pracy od -40°C do +55°C.
• Deklarowana trwałość ≥70 000 godzin.
• Fabryczne łańcuchy po 20 modułów.
• Sprzedaż na sztuki – możliwość zakupu dokładnie potrzebnej liczby modułów.

OPTICON – wieloletnie doświadczenie w technologii oświetlenia LED

Żółty moduł LED OPTICON Backlight 12V 1,2W został opracowany na podstawie wieloletniego doświadczenia firmy OPTICON w zakresie technologii oświetlenia LED.

Doświadczenie zdobyte przy rozwijaniu oświetlenia reklamowego, dekoracyjnego, technicznego oraz samochodowego pozwala lepiej dopasowywać konstrukcję modułów do wymagań profesjonalnych instalacji.

W modelu Backlight zastosowano 2 diody OSRAM SMD2835, szerokokątną soczewkę 180° oraz hermetyczną obudowę IP67.

Takie połączenie pozwala stworzyć kompaktowe źródło żółtego światła przeznaczone do podświetlania kasetonów reklamowych, liter przestrzennych, szyldów i innych elementów.

OPTICON – profesjonalne rozwiązania LED oparte na wieloletnim doświadczeniu w technologii oświetleniowej.

Technologia Backlight – profesjonalne podświetlanie kasetonów reklamowych

Backlight to technologia podświetlania, w której moduły LED montowane są na tylnej powierzchni kasetonu reklamowego, a emitowane światło kierowane jest w stronę jego frontu.

Rozwiązanie to jest szeroko stosowane w produkcji reklam świetlnych, ponieważ umożliwia estetyczne i równomierne podświetlanie powierzchni reklamowych.

Moduł LED OPTICON Backlight 180° został wyposażony w specjalistyczną soczewkę, która rozprowadza żółte światło pod bardzo szerokim kątem.

Dzięki temu możliwe jest ograniczenie powstawania jasnych punktów bezpośrednio nad diodami LED oraz ciemniejszych obszarów pomiędzy modułami.

Najważniejsze zalety technologii Backlight

• Możliwość podświetlania dużych powierzchni reklamowych.
• Szeroki rozsył światła z pojedynczego modułu.
• Ograniczenie efektu widocznych punktów świetlnych.
• Możliwość uzyskania jednolitego żółtego podświetlenia.
• Łatwy montaż na tylnej powierzchni kasetonu.
• Możliwość dostosowania liczby modułów do wymiarów reklamy.
• Efektywne wykorzystanie emitowanego światła.

Soczewka Backlight 180° – szerokie rozprowadzenie żółtego światła

Jedną z najważniejszych cech modułu LED OPTICON jest szerokokątna soczewka o kącie świecenia 180°.

Tak szeroki rozsył światła pozwala oświetlać znaczną powierzchnię z pojedynczego modułu LED.

W porównaniu z modułami wyposażonymi w optykę o węższym kącie świecenia technologia Backlight 180° umożliwia bardziej rozproszone podświetlenie powierzchni kasetonu.

Ma to szczególne znaczenie w reklamach, w których istotna jest jednolita intensywność żółtego światła na całej powierzchni.

Co wpływa na równomierność podświetlenia?

• Głębokość kasetonu reklamowego.
• Rozstaw modułów LED.
• Liczba zastosowanych modułów.
• Rodzaj materiału frontowego.
• Przepuszczalność światła przez front reklamy.
• Kolor i właściwości odbijające tylnej powierzchni kasetonu.
• Oczekiwana intensywność żółtego światła.

Prawidłowe rozmieszczenie modułów ma kluczowe znaczenie dla uzyskania estetycznego podświetlenia bez widocznych różnic w jasności.

Moduły LED Backlight do kasetonów reklamowych o głębokości 8–20 cm

Żółty moduł LED OPTICON Backlight 180° szczególnie dobrze sprawdza się w kasetonach reklamowych o głębokości około 8–20 cm.

W takich konstrukcjach szerokokątna soczewka pozwala efektywnie rozprowadzić światło na powierzchni reklamy.

Odpowiedni dobór liczby i rozstawu modułów umożliwia uzyskanie równomiernego żółtego podświetlenia.

Ważne: zakres 8–20 cm jest orientacyjny. Ostateczny rozstaw modułów należy dopasować do konkretnej konstrukcji, materiału frontowego i oczekiwanego efektu świetlnego.

2 markowe diody OSRAM SMD2835 – intensywne żółte światło

Moduł wyposażono w 2 markowe diody LED OSRAM SMD2835, emitujące intensywne żółte światło.

Zastosowanie komponentów renomowanego producenta jest ważną cechą konstrukcyjną modułu OPTICON.

Diody współpracują ze specjalistyczną soczewką Backlight 180°, która umożliwia szerokie rozprowadzenie światła.

Dlaczego zastosowano diody OSRAM SMD2835?

• Wydajne źródła światła LED.
• Intensywna żółta barwa.
• Niewielki pobór energii.
• Możliwość zastosowania w kompaktowej obudowie.
• Współpraca ze specjalistyczną optyką Backlight.
• Przydatność w profesjonalnych instalacjach reklamowych.

Żółta barwa światła LED – wyrazisty efekt reklamowy i dekoracyjny

Żółte światło LED jest często stosowane w reklamach, oznakowaniu i dekoracjach, w których ważny jest wyrazisty, łatwo rozpoznawalny kolor.

Żółta barwa może podkreślać charakter logotypów, napisów oraz elementów identyfikacji wizualnej.

Moduł LED OPTICON żółty 12V pozwala tworzyć intensywne podświetlenie bez konieczności stosowania dodatkowych kolorowych filtrów świetlnych.

Gdzie najlepiej sprawdza się żółte światło LED?

• Kasetony reklamowe z żółtym podświetleniem.
• Żółte litery przestrzenne LED.
• Podświetlane logotypy firmowe.
• Szyldy sklepów i punktów usługowych.
• Tablice reklamowe i informacyjne.
• Witryny sklepowe.
• Gabloty i ekspozytory.
• Instalacje dekoracyjne.
• Elementy wystawiennicze.
• Oświetlenie sceniczne i efektowe.
• Podświetlenie elementów zabudowy.

Żółte moduły LED mogą być również wykorzystywane w wybranych instalacjach technicznych oraz zabudowach pojazdów, o ile sposób ich zastosowania jest zgodny z wymaganiami bezpieczeństwa i obowiązującymi przepisami.

Hermetyczna obudowa IP67 – do zastosowań wewnętrznych i zewnętrznych

Moduł LED OPTICON Backlight żółty 1,2W posiada szczelną, zgrzewaną obudowę o stopniu ochrony IP67.

Oznaczenie IP67 informuje o pyłoszczelności oraz ochronie przed skutkami krótkotrwałego zanurzenia w wodzie w warunkach określonych normą.

Dzięki hermetycznej konstrukcji moduł może być stosowany w instalacjach narażonych na:

• kurz i pył,
• wilgoć,
• deszcz,
• zachlapania,
• zmienne warunki atmosferyczne.

Moduł nadaje się do odpowiednio wykonanych instalacji wewnętrznych i zewnętrznych, między innymi w kasetonach reklamowych, szyldach i tablicach świetlnych.

Uwaga: stopień ochrony IP67 dotyczy modułu. Połączenia przewodów, sterownik oraz zasilacz muszą być odpowiednio zabezpieczone przed wilgocią.

Zakres temperatury pracy od -40°C do +55°C

Moduł LED OPTICON Backlight został przystosowany do pracy w temperaturze otoczenia od -40°C do +55°C.

Szeroki zakres temperatury pracy pozwala stosować moduł w wielu wymagających instalacjach reklamowych.

Przy projektowaniu kasetonów zewnętrznych należy uwzględnić temperaturę wewnątrz konstrukcji, szczególnie podczas intensywnego nasłonecznienia.

Zasilanie 12V DC – jak dobrać zasilacz LED do żółtych modułów Backlight?

Moduł LED OPTICON Backlight żółty 1,2W przeznaczony jest do pracy przy napięciu 12V DC.

Do zasilania należy zastosować odpowiedni stabilizowany zasilacz LED 12V DC typu Constant Voltage (CV).

Przy projektowaniu instalacji należy uwzględnić łączną moc wszystkich modułów oraz zastosować zasilacz z odpowiednim zapasem mocy.

Przykładowe obciążenie instalacji LED 12V

Przykład – dobór zasilacza do 20 żółtych modułów LED OPTICON

• Moc pojedynczego modułu: 1,2W.
• Liczba modułów: 20 sztuk.
• Łączna moc: 24W.
• Łączny prąd: 2A.

Przy przyjęciu około 20% zapasu mocy zaleca się zastosowanie zasilacza 12V DC o mocy znamionowej co najmniej 28,8W.

Praktycznym rozwiązaniem może być zasilacz LED 12V DC 30W lub mocniejszy, pod warunkiem dostosowania jego parametrów do warunków pracy instalacji.

W większych instalacjach należy uwzględnić długość przewodów, ich przekrój, spadki napięcia oraz dopuszczalne obciążenie poszczególnych odcinków.

Ważne: modułu nie należy podłączać bezpośrednio do napięcia 230V AC ani do instalacji 24V DC.

Regulacja jasności – współpraca ze sterownikami LED MONO

Żółty moduł LED OPTICON Backlight umożliwia regulację jasności świecenia przy zastosowaniu odpowiedniego sterownika LED.

Kompatybilny sterownik LED MONO 12V DC pozwala dopasować intensywność żółtego światła do konkretnej reklamy, ekspozycji lub instalacji dekoracyjnej.

Zalety regulacji jasności

• Dostosowanie jasności reklamy do otoczenia.
• Regulacja intensywności żółtego podświetlenia.
• Możliwość uzyskania różnych efektów dekoracyjnych.
• Większa elastyczność projektowania instalacji.
• Możliwość ograniczenia poboru energii przy zmniejszonej jasności.

Sterownik należy dobrać do napięcia 12V DC oraz łącznej mocy podłączonych modułów.

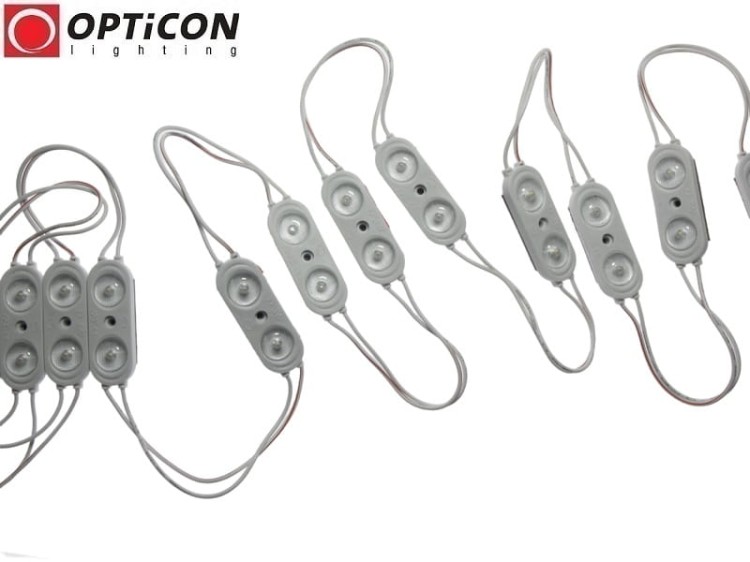

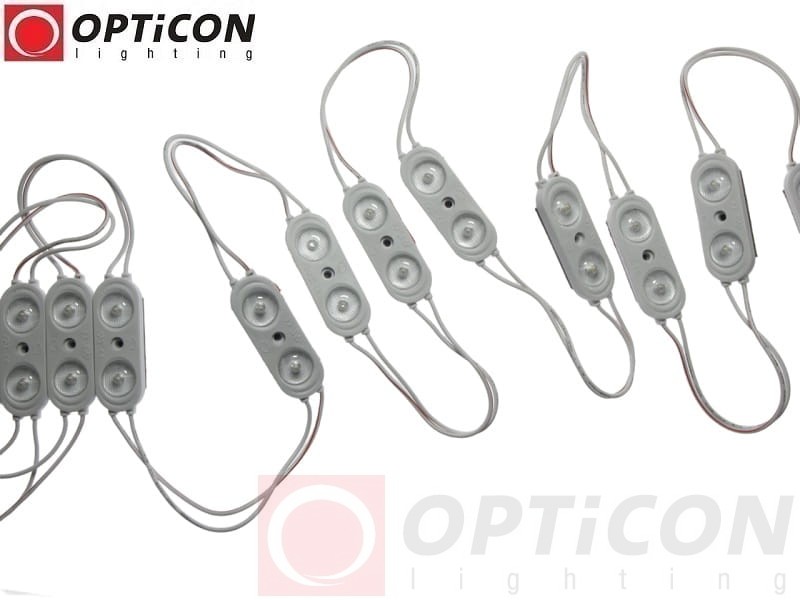

Fabryczne łańcuchy po 20 modułów – sprzedaż na sztuki

Żółte moduły LED OPTICON Backlight fabrycznie połączone są w łańcuchy po 20 sztuk.

Takie rozwiązanie ułatwia wykonywanie większych instalacji reklamowych oraz rozmieszczanie modułów na tylnej powierzchni kasetonu.

Długość przewodu pomiędzy modułami wynosi 143 mm.

• Fabryczny łańcuch: 20 modułów.
• Sprzedaż: na sztuki.
• Przewód między modułami: 143 mm.
• Moc pojedynczego modułu: 1,2W.
• Łączna moc 20 modułów: 24W.

Możliwość zakupu pojedynczych modułów pozwala dobrać dokładnie taką liczbę elementów, jaka jest potrzebna do konkretnej realizacji.

Łatwy montaż – taśma samoprzylepna 3M

Moduł LED OPTICON wyposażono w taśmę samoprzylepną 3M, umieszczoną na spodzie obudowy.

Umożliwia ona szybki montaż na odpowiednio przygotowanej powierzchni.

Jak zamontować moduły LED Backlight?

1. Dobierz liczbę modułów do powierzchni kasetonu reklamowego.
2. Zaplanuj równomierne rozmieszczenie modułów na tylnej ścianie konstrukcji.
3. Oczyść i odtłuść powierzchnię montażową.
4. Zamocuj moduły za pomocą taśmy samoprzylepnej 3M.
5. Podłącz moduły do odpowiedniego zasilacza LED 12V DC.
6. Zabezpiecz połączenia elektryczne przed wilgocią.
7. Sprawdź równomierność żółtego podświetlenia frontu reklamy.
8. W razie potrzeby skoryguj rozstaw modułów.

W instalacjach narażonych na drgania, wysoką temperaturę lub inne trudne warunki należy upewnić się, że zastosowany sposób mocowania jest odpowiedni.

Gdzie stosuje się żółte moduły LED OPTICON Backlight?

• Kasetony reklamowe LED Backlight – żółte podświetlenie od tylnej powierzchni.
• Kasetony o głębokości około 8–20 cm – przy odpowiednio dobranym rozmieszczeniu.
• Litery przestrzenne LED – żółte podświetlenie napisów reklamowych.
• Szyldy reklamowe – oznakowanie sklepów i punktów usługowych.
• Logotypy firmowe – podświetlane elementy identyfikacji wizualnej.
• Reklamy świetlne – instalacje wewnętrzne i zewnętrzne.
• Witryny sklepowe – dekoracyjne żółte podświetlenie ekspozycji.
• Tablice informacyjne – podświetlenie oznaczeń.
• Gabloty reklamowe – oświetlenie prezentowanych produktów.
• Meble ekspozycyjne – dekoracyjne podświetlenie.
• Elementy wystawiennicze – podświetlenie stoisk i ekspozytorów.
• Instalacje dekoracyjne LED 12V DC – indywidualne projekty oświetleniowe.
• Zabudowy specjalne i pojazdy – wyłącznie w zastosowaniach zgodnych z przepisami.

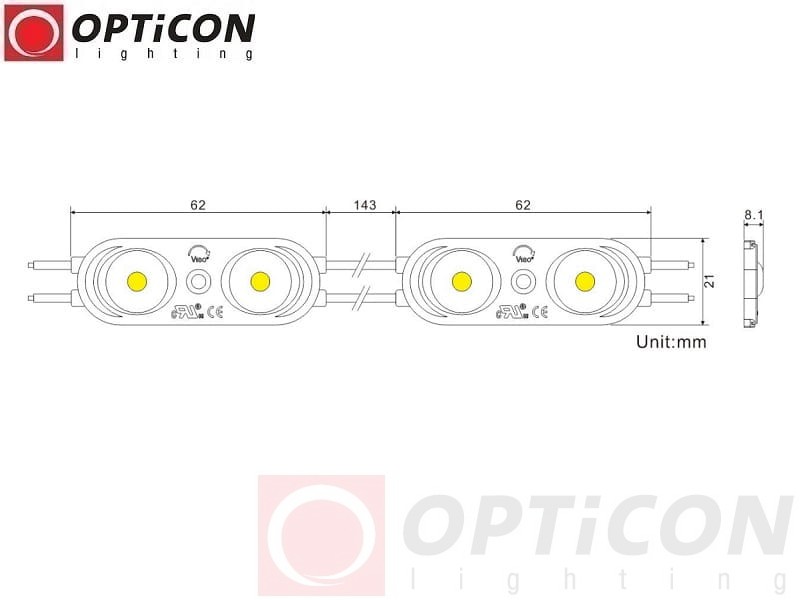

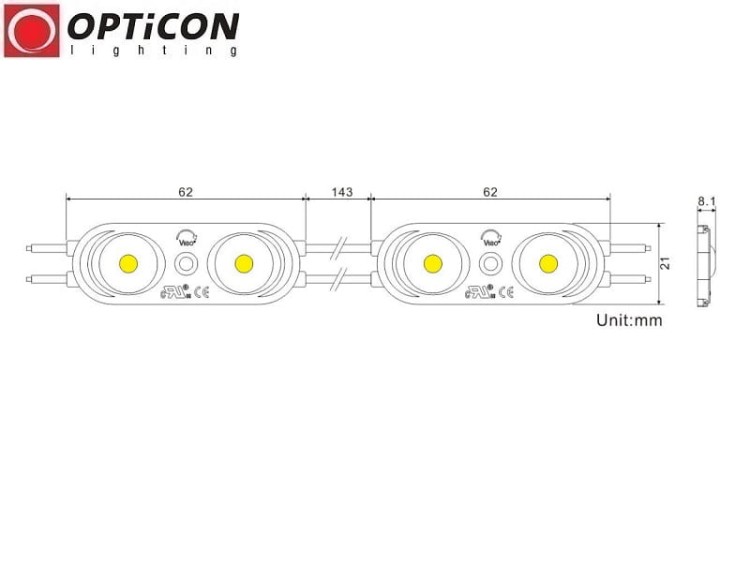

Wymiary żółtego modułu LED OPTICON Backlight

• Długość: 62 mm.
• Szerokość: 21 mm.
• Wysokość: 10 mm.
• Długość przewodu między modułami: 143 mm.
• Kolor obudowy: biały.

Kompaktowa konstrukcja o wysokości zaledwie 10 mm ułatwia montaż modułu w kasetonach reklamowych i innych konstrukcjach o ograniczonej przestrzeni.

Dane techniczne modułu LED OPTICON 12V 1,2W Backlight żółty

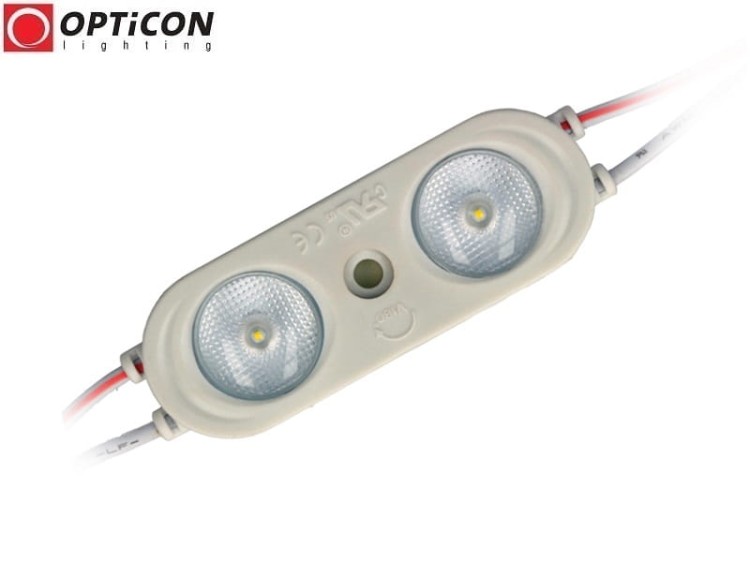

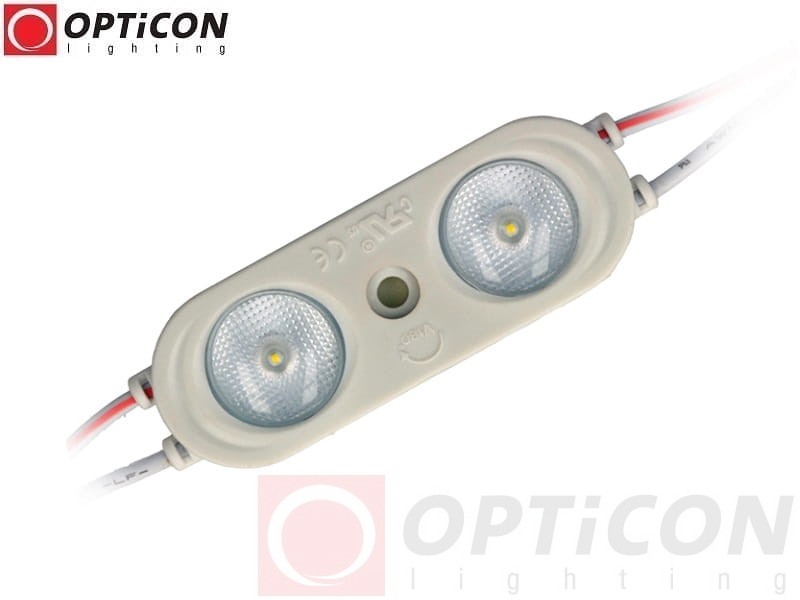

Zdjęcia żółtego modułu LED OPTICON Backlight

FAQ – najczęściej zadawane pytania o żółty moduł LED Backlight

Co oznacza technologia Backlight?

Backlight to technologia podświetlania, w której moduły LED montuje się najczęściej na tylnej powierzchni kasetonu reklamowego, kierując światło w stronę jego frontu.

Jaki jest kąt świecenia modułu?

Moduł wyposażono w specjalistyczną soczewkę o kącie świecenia 180°.

Jakie diody LED zastosowano w module?

Moduł posiada 2 markowe diody OSRAM SMD2835.

Jaką barwę światła emituje moduł?

Moduł emituje intensywne żółte światło LED.

Jaka jest moc żółtego modułu?

Moc pobierana przez pojedynczy moduł wynosi 1,2W.

Do jakich kasetonów reklamowych przeznaczony jest moduł?

Moduł szczególnie dobrze sprawdza się w kasetonach reklamowych o głębokości około 8–20 cm, przy odpowiednio dobranym rozmieszczeniu.

Jakie napięcie zasilania jest wymagane?

Moduł wymaga stabilizowanego napięcia 12V DC.

Czy moduł można ściemniać?

Tak. Moduł umożliwia regulację jasności przy zastosowaniu odpowiedniego sterownika LED 12V DC.

Czy moduł nadaje się do zastosowań zewnętrznych?

Tak. Obudowa posiada stopień ochrony IP67. Połączenia elektryczne wymagają odpowiedniego zabezpieczenia przed wilgocią.

Ile modułów znajduje się w fabrycznym łańcuchu?

Fabryczny łańcuch zawiera 20 modułów LED.

Czy moduły sprzedawane są na sztuki?

Tak. Moduły sprzedawane są na pojedyncze sztuki.

Jakie są wymiary modułu?

Wymiary wynoszą 62 × 21 × 10 mm.

Jaka jest deklarowana trwałość modułu?

Według specyfikacji produktu trwałość znamionowa wynosi co najmniej 70 000 godzin.

Dlaczego warto wybrać żółty moduł LED OPTICON Backlight?

Moduł LED OPTICON 12V DC 1,2W IP67 Backlight 180° – żółty to profesjonalne rozwiązanie do podświetlania kasetonów reklamowych, szyldów, logotypów, liter przestrzennych oraz innych konstrukcji wymagających szerokiego rozsyłu żółtego światła.

Produkt powstał na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie technologii oświetlenia LED.

Połączenie 2 markowych diod OSRAM SMD2835, szerokokątnej soczewki 180°, intensywnej żółtej barwy światła, niewielkiego poboru mocy 1,2W oraz hermetycznej obudowy IP67 pozwala tworzyć energooszczędne i estetyczne instalacje reklamowe.

Wybierz żółty moduł LED OPTICON Backlight 1,2W, jeżeli potrzebujesz kompaktowego, energooszczędnego źródła intensywnego żółtego światła do profesjonalnego podświetlania kasetonów reklamowych i instalacji dekoracyjnych.

Produkty uzupełniające – zasilacze LED 12V DC i sterowniki LED MONO

Do prawidłowej pracy żółtych modułów LED OPTICON Backlight niezbędny jest odpowiedni zasilacz LED 12V DC.

Jeżeli instalacja ma umożliwiać regulację jasności, można dodatkowo zastosować kompatybilny sterownik LED MONO.

• Zasilacze LED 12V DC – do zasilania żółtych modułów LED Backlight.
• Sterowniki LED MONO – do regulacji jasności jednokolorowych modułów LED.
