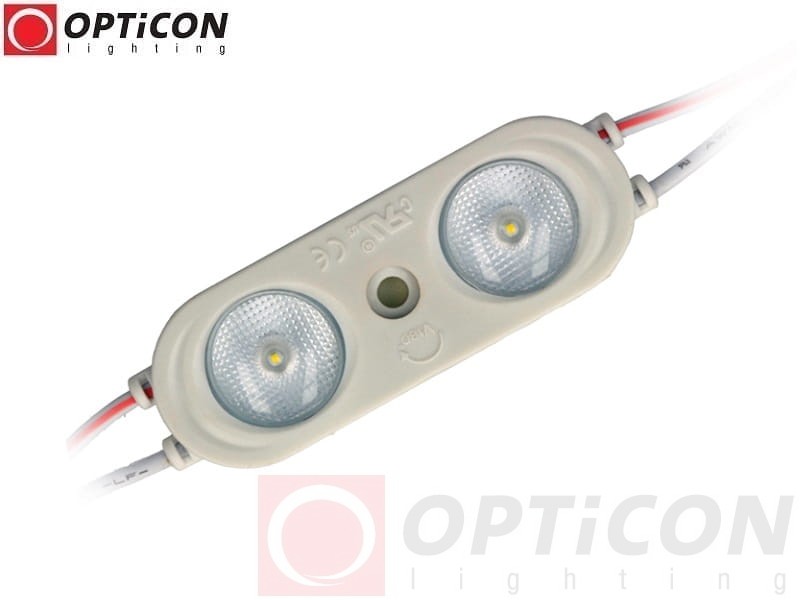

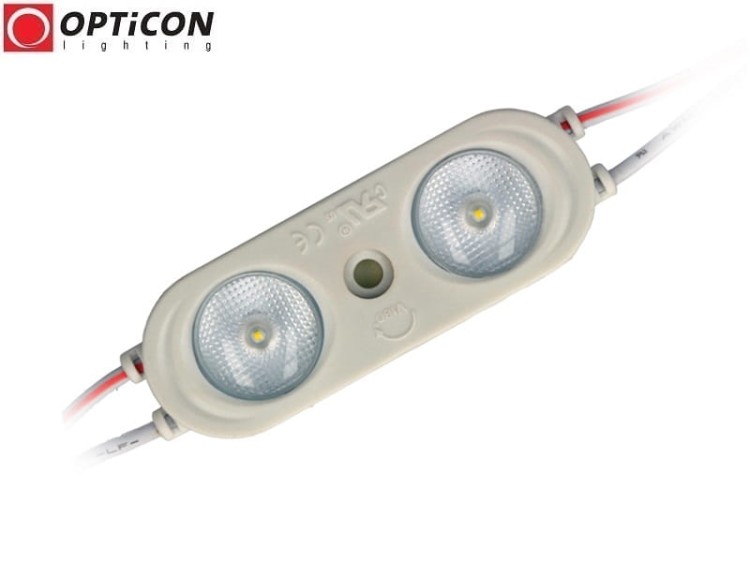

Moduł LED OPTICON 12V DC 1,2W IP67 Backlight 180° – czerwony, 2× OSRAM SMD2835

Czerwony moduł LED Backlight 12V do kasetonów reklamowych, szyldów i liter przestrzennych

Moduł LED OPTICON 12V DC 1,2W IP67 Backlight 180° – czerwony to profesjonalny, hermetyczny moduł oświetleniowy przeznaczony do podświetlania kasetonów reklamowych, liter przestrzennych, szyldów, logotypów, tablic informacyjnych oraz instalacji dekoracyjnych.

Produkt wyposażono w 2 markowe diody LED OSRAM SMD2835, emitujące intensywne czerwone światło. Zastosowanie specjalistycznej soczewki Backlight 180° pozwala uzyskać bardzo szeroki rozsył światła i efektywnie podświetlać powierzchnie reklamowe.

Czerwona barwa światła doskonale sprawdza się w reklamach, oznakowaniu firmowym, logotypach oraz instalacjach dekoracyjnych, w których istotny jest wyrazisty i przyciągający uwagę efekt wizualny.

Dzięki niewielkiemu poborowi mocy wynoszącemu 1,2W moduł umożliwia tworzenie energooszczędnych instalacji oświetleniowych. Zasilanie napięciem 12V DC pozwala na współpracę ze stabilizowanymi zasilaczami LED oraz odpowiednimi sterownikami do regulacji jasności.

Hermetyczna obudowa IP67 zapewnia ochronę przed pyłem i wodą, umożliwiając zastosowanie modułu w odpowiednio wykonanych instalacjach wewnętrznych oraz zewnętrznych.

Moduł LED OPTICON powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED. Połączenie markowych diod OSRAM, szerokokątnej optyki oraz szczelnej konstrukcji pozwoliło opracować rozwiązanie przeznaczone do profesjonalnych instalacji reklamowych, technicznych i dekoracyjnych.

Najważniejsze zalety czerwonego modułu LED OPTICON Backlight

• 2 markowe diody OSRAM SMD2835 – wydajne źródła czerwonego światła.
• Intensywna czerwona barwa światła – wyrazisty efekt wizualny.
• Soczewka Backlight 180° – bardzo szeroki kąt świecenia.
• Technologia Backlight – podświetlanie kasetonów od tylnej powierzchni.
• Możliwość uzyskania równomiernego podświetlenia przy odpowiednim rozmieszczeniu modułów.
• Moc 1,2W – niewielkie zużycie energii.
• Zasilanie 12V DC – współpraca ze stabilizowanymi zasilaczami LED.
• Możliwość regulacji jasności – przy zastosowaniu odpowiedniego sterownika.
• Hermetyczna obudowa IP67 – ochrona przed pyłem i wodą.
• Taśma samoprzylepna 3M – szybki montaż.
• Kompaktowe wymiary 62 × 21 × 10 mm.
• Zakres temperatury pracy od -40°C do +55°C.
• Deklarowana trwałość ≥70 000 godzin.
• Fabryczne łańcuchy po 20 modułów.
• Sprzedaż na sztuki – możliwość zakupu dokładnie potrzebnej liczby modułów.

OPTICON – wieloletnie doświadczenie w technologii oświetlenia LED

Czerwony moduł LED OPTICON Backlight 12V 1,2W został opracowany na podstawie wieloletniego doświadczenia firmy OPTICON w zakresie technologii oświetlenia LED, obejmującego rozwiązania reklamowe, dekoracyjne, techniczne oraz samochodowe.

Przy opracowywaniu modułu szczególną uwagę zwrócono na połączenie odpowiednio dobranych komponentów, szerokiego kąta świecenia, niewielkiego poboru energii oraz wygody montażu.

Zastosowanie 2 diod OSRAM SMD2835 oraz specjalistycznej soczewki 180° pozwala efektywnie wykorzystać emitowane światło i uzyskać estetyczne podświetlenie powierzchni reklamowych.

Hermetyczna konstrukcja IP67 zwiększa możliwości zastosowania modułu w instalacjach narażonych na wilgoć, kurz i zmienne warunki atmosferyczne.

OPTICON – profesjonalne rozwiązania LED oparte na wieloletnim doświadczeniu w technologii oświetleniowej.

Technologia Backlight – profesjonalne podświetlanie kasetonów reklamowych

Backlight to technologia podświetlania, w której moduły LED montowane są na tylnej powierzchni kasetonu reklamowego, a emitowane światło kierowane jest w stronę jego frontu.

Rozwiązanie to jest szeroko stosowane w produkcji reklam świetlnych, ponieważ umożliwia estetyczne i równomierne podświetlanie powierzchni reklamowych.

Moduł LED OPTICON Backlight 180° został wyposażony w specjalistyczną soczewkę, która rozprowadza czerwone światło pod bardzo szerokim kątem.

Dzięki temu możliwe jest ograniczenie powstawania jasnych punktów bezpośrednio nad diodami LED oraz ciemniejszych obszarów pomiędzy modułami.

Najważniejsze zalety technologii Backlight

• Możliwość podświetlania dużych powierzchni reklamowych.
• Szeroki rozsył światła z pojedynczego modułu.
• Ograniczenie efektu widocznych punktów świetlnych.
• Możliwość uzyskania jednolitego czerwonego podświetlenia.
• Łatwy montaż na tylnej powierzchni kasetonu.
• Możliwość dostosowania liczby modułów do wymiarów reklamy.
• Efektywne wykorzystanie emitowanego światła.

Soczewka Backlight 180° – szerokie rozprowadzenie czerwonego światła

Jedną z najważniejszych cech modułu LED OPTICON jest szerokokątna soczewka o kącie świecenia 180°.

Tak szeroki rozsył światła pozwala oświetlać znaczną powierzchnię z pojedynczego modułu LED.

W porównaniu z modułami wyposażonymi w optykę o węższym kącie świecenia, technologia Backlight 180° umożliwia bardziej rozproszone podświetlenie powierzchni kasetonu.

Ma to szczególne znaczenie w reklamach, w których istotna jest jednolita intensywność czerwonego światła na całej powierzchni.

Co wpływa na równomierność podświetlenia?

• Głębokość kasetonu reklamowego.
• Rozstaw modułów LED.
• Liczba zastosowanych modułów.
• Rodzaj materiału frontowego.
• Przepuszczalność światła przez front reklamy.
• Kolor i właściwości odbijające tylnej powierzchni kasetonu.
• Oczekiwana intensywność czerwonego światła.

Prawidłowe rozmieszczenie modułów ma kluczowe znaczenie dla uzyskania estetycznego podświetlenia bez widocznych różnic w jasności.

Moduły LED Backlight do kasetonów reklamowych o głębokości 8–20 cm

Czerwony moduł LED OPTICON Backlight 180° szczególnie dobrze sprawdza się w kasetonach reklamowych o głębokości około 8–20 cm.

W takich konstrukcjach szerokokątna soczewka pozwala efektywnie rozprowadzić światło na powierzchni reklamy.

Odpowiedni dobór liczby i rozstawu modułów umożliwia uzyskanie równomiernego czerwonego podświetlenia.

Ważne: zakres 8–20 cm jest orientacyjny. Ostateczny rozstaw modułów należy dopasować do konkretnej konstrukcji, materiału frontowego i oczekiwanego efektu świetlnego.

2 markowe diody OSRAM SMD2835 – intensywne czerwone światło

Moduł wyposażono w 2 markowe diody LED OSRAM SMD2835, emitujące intensywne czerwone światło.

Zastosowanie komponentów renomowanego producenta jest ważną cechą konstrukcyjną modułu OPTICON.

Diody współpracują ze specjalistyczną soczewką Backlight 180°, która umożliwia szerokie rozprowadzenie światła.

Dlaczego zastosowano diody OSRAM SMD2835?

• Wydajne źródła światła LED.
• Intensywna czerwona barwa.
• Niewielki pobór energii.
• Możliwość zastosowania w kompaktowej obudowie.
• Współpraca ze specjalistyczną optyką Backlight.
• Przydatność w profesjonalnych instalacjach reklamowych.

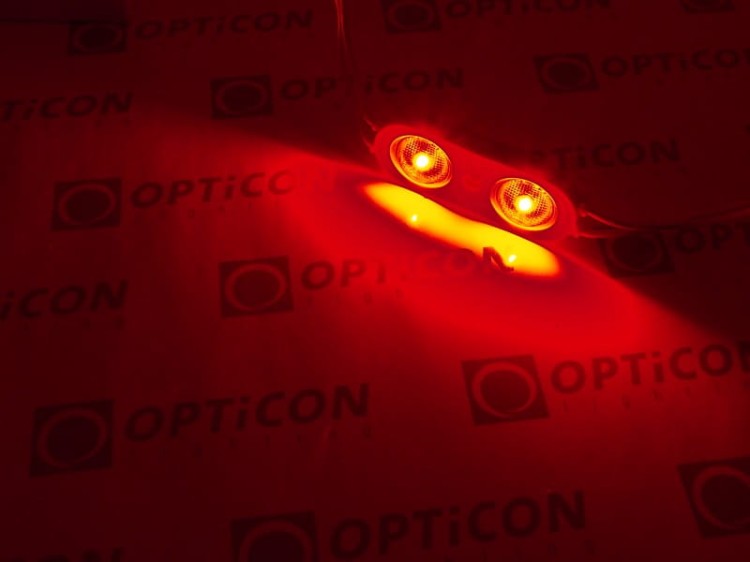

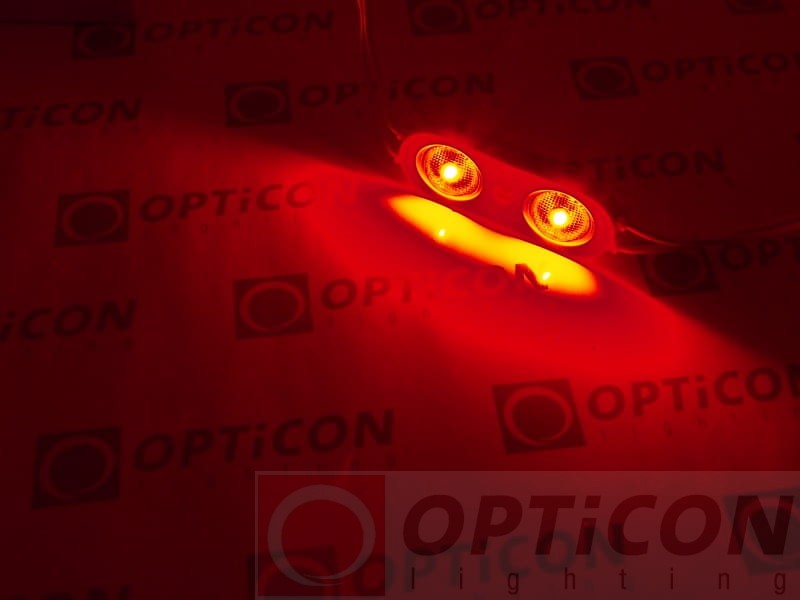

Czerwona barwa światła LED – wyrazisty efekt reklamowy i dekoracyjny

Czerwone światło LED jest często stosowane w reklamach, oznakowaniu i dekoracjach, w których ważny jest wyrazisty, łatwo rozpoznawalny kolor.

Czerwień przyciąga uwagę i może podkreślać charakter logotypów, napisów oraz elementów identyfikacji wizualnej.

Moduł LED OPTICON czerwony 12V pozwala tworzyć intensywne podświetlenie bez konieczności stosowania dodatkowych kolorowych filtrów świetlnych.

Gdzie najlepiej sprawdza się czerwone światło LED?

• Kasetony reklamowe z czerwonym podświetleniem.
• Czerwone litery przestrzenne LED.
• Podświetlane logotypy firmowe.
• Szyldy sklepów i punktów usługowych.
• Tablice reklamowe i informacyjne.
• Witryny sklepowe.
• Gabloty i ekspozytory.
• Instalacje dekoracyjne.
• Elementy wystawiennicze.
• Oświetlenie sceniczne i efektowe.
• Podświetlenie elementów zabudowy.

Czerwone moduły LED mogą być również wykorzystywane w wybranych instalacjach technicznych oraz zabudowach pojazdów, o ile sposób ich zastosowania jest zgodny z wymaganiami bezpieczeństwa i obowiązującymi przepisami.

Hermetyczna obudowa IP67 – do zastosowań wewnętrznych i zewnętrznych

Moduł LED OPTICON Backlight czerwony 1,2W posiada szczelną, zgrzewaną obudowę o stopniu ochrony IP67.

Oznaczenie IP67 informuje o pyłoszczelności oraz ochronie przed skutkami krótkotrwałego zanurzenia w wodzie w warunkach określonych normą.

Dzięki hermetycznej konstrukcji moduł może być stosowany w instalacjach narażonych na:

• kurz i pył,
• wilgoć,
• deszcz,
• zachlapania,
• zmienne warunki atmosferyczne.

Moduł nadaje się do odpowiednio wykonanych instalacji wewnętrznych i zewnętrznych, między innymi w kasetonach reklamowych, szyldach i tablicach świetlnych.

Uwaga: stopień ochrony IP67 dotyczy modułu. Połączenia przewodów, sterownik oraz zasilacz muszą być odpowiednio zabezpieczone przed wilgocią.

Zakres temperatury pracy od -40°C do +55°C

Moduł LED OPTICON Backlight został przystosowany do pracy w temperaturze otoczenia od -40°C do +55°C.

Szeroki zakres temperatury pracy pozwala stosować moduł w wielu wymagających instalacjach reklamowych.

Przy projektowaniu kasetonów zewnętrznych należy uwzględnić temperaturę wewnątrz konstrukcji, szczególnie podczas intensywnego nasłonecznienia.

Zasilanie 12V DC – jak dobrać zasilacz LED do czerwonych modułów Backlight?

Moduł LED OPTICON Backlight czerwony 1,2W przeznaczony jest do pracy przy napięciu 12V DC.

Do zasilania należy zastosować odpowiedni stabilizowany zasilacz LED 12V DC typu Constant Voltage (CV).

Przy projektowaniu instalacji należy uwzględnić łączną moc wszystkich modułów oraz zastosować zasilacz z odpowiednim zapasem mocy.

Przykładowe obciążenie instalacji LED 12V

Przykład – dobór zasilacza do 20 czerwonych modułów LED OPTICON

• Moc pojedynczego modułu: 1,2W.
• Liczba modułów: 20 sztuk.
• Łączna moc: 24W.
• Łączny prąd: 2A.

Przy przyjęciu około 20% zapasu mocy zaleca się zastosowanie zasilacza 12V DC o mocy znamionowej co najmniej 28,8W.

Praktycznym rozwiązaniem może być zasilacz LED 12V DC 30W, pod warunkiem dostosowania jego parametrów do warunków pracy instalacji.

W większych instalacjach należy uwzględnić długość przewodów, ich przekrój, spadki napięcia oraz dopuszczalne obciążenie poszczególnych odcinków.

Ważne: modułu nie należy podłączać bezpośrednio do napięcia 230V AC ani do instalacji 24V DC.

Regulacja jasności – współpraca ze sterownikami LED MONO

Czerwony moduł LED OPTICON Backlight umożliwia regulację jasności świecenia przy zastosowaniu odpowiedniego sterownika LED.

Kompatybilny sterownik LED MONO 12V DC pozwala dopasować intensywność czerwonego światła do konkretnej reklamy, ekspozycji lub instalacji dekoracyjnej.

Zalety regulacji jasności

• Dostosowanie jasności reklamy do otoczenia.
• Regulacja intensywności czerwonego podświetlenia.
• Możliwość uzyskania różnych efektów dekoracyjnych.
• Większa elastyczność projektowania instalacji.
• Możliwość ograniczenia poboru energii przy zmniejszonej jasności.

Sterownik należy dobrać do napięcia 12V DC oraz łącznej mocy podłączonych modułów.

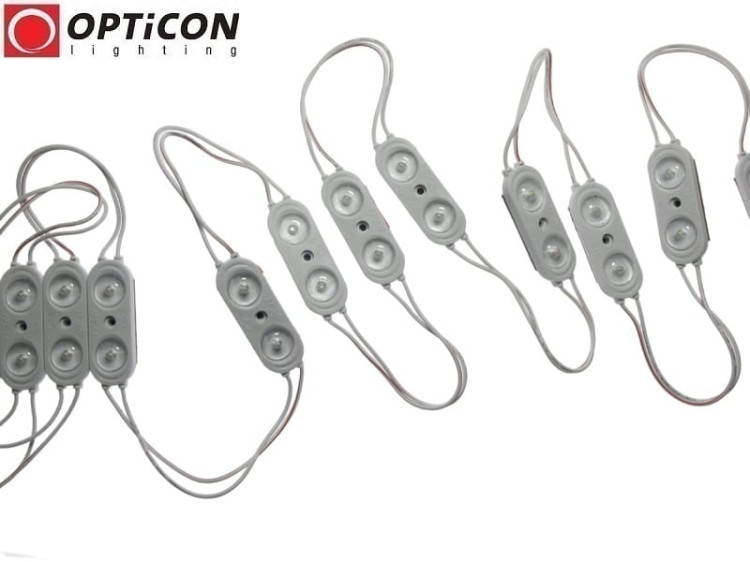

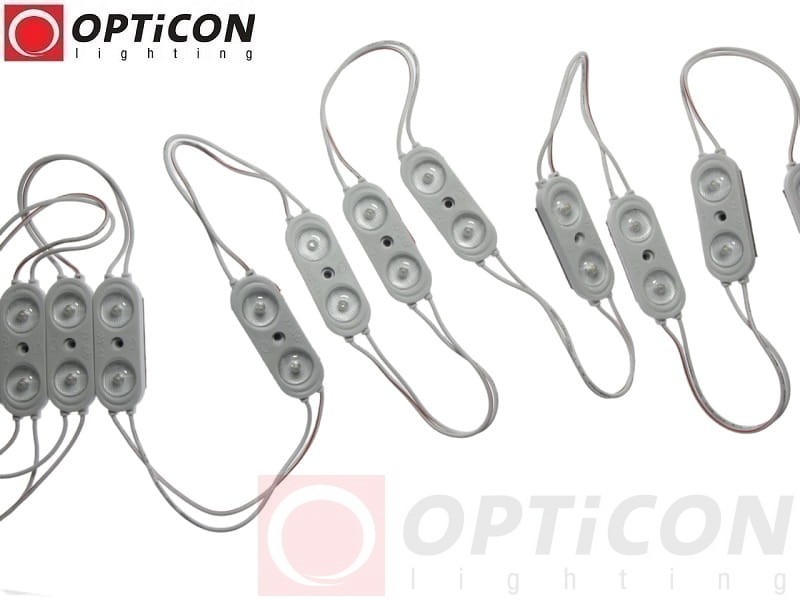

Fabryczne łańcuchy po 20 modułów – sprzedaż na sztuki

Czerwone moduły LED OPTICON Backlight fabrycznie połączone są w łańcuchy po 20 sztuk.

Takie rozwiązanie ułatwia wykonywanie większych instalacji reklamowych oraz rozmieszczanie modułów na tylnej powierzchni kasetonu.

Długość przewodu pomiędzy modułami wynosi 143 mm.

• Fabryczny łańcuch: 20 modułów.
• Sprzedaż: na sztuki.
• Przewód między modułami: 143 mm.
• Moc pojedynczego modułu: 1,2W.
• Łączna moc 20 modułów: 24W.

Możliwość zakupu pojedynczych modułów pozwala dobrać dokładnie taką liczbę elementów, jaka jest potrzebna do konkretnej realizacji.

Łatwy montaż – taśma samoprzylepna 3M

Moduł LED OPTICON wyposażono w taśmę samoprzylepną 3M, umieszczoną na spodzie obudowy.

Umożliwia ona szybki montaż na odpowiednio przygotowanej powierzchni.

Jak zamontować moduły LED Backlight?

1. Dobierz liczbę modułów do powierzchni kasetonu reklamowego.
2. Zaplanuj równomierne rozmieszczenie modułów na tylnej ścianie konstrukcji.
3. Oczyść i odtłuść powierzchnię montażową.
4. Zamocuj moduły za pomocą taśmy samoprzylepnej 3M.
5. Podłącz moduły do odpowiedniego zasilacza LED 12V DC.
6. Zabezpiecz połączenia elektryczne przed wilgocią.
7. Sprawdź równomierność czerwonego podświetlenia frontu reklamy.
8. W razie potrzeby skoryguj rozstaw modułów.

W instalacjach narażonych na drgania, wysoką temperaturę lub inne trudne warunki należy upewnić się, że zastosowany sposób mocowania jest odpowiedni.

Gdzie stosuje się czerwone moduły LED OPTICON Backlight?

• Kasetony reklamowe LED Backlight – czerwone podświetlenie od tylnej powierzchni.
• Kasetony o głębokości około 8–20 cm – przy odpowiednio dobranym rozmieszczeniu.
• Litery przestrzenne LED – czerwone podświetlenie napisów reklamowych.
• Szyldy reklamowe – oznakowanie sklepów i punktów usługowych.
• Logotypy firmowe – podświetlane elementy identyfikacji wizualnej.
• Reklamy świetlne – instalacje wewnętrzne i zewnętrzne.
• Witryny sklepowe – dekoracyjne czerwone podświetlenie ekspozycji.
• Tablice informacyjne – podświetlenie oznaczeń.
• Gabloty reklamowe – oświetlenie prezentowanych produktów.
• Meble ekspozycyjne – dekoracyjne podświetlenie.
• Elementy wystawiennicze – podświetlenie stoisk i ekspozytorów.
• Instalacje dekoracyjne LED 12V DC – indywidualne projekty oświetleniowe.
• Zabudowy specjalne i pojazdy – wyłącznie w zastosowaniach zgodnych z przepisami.

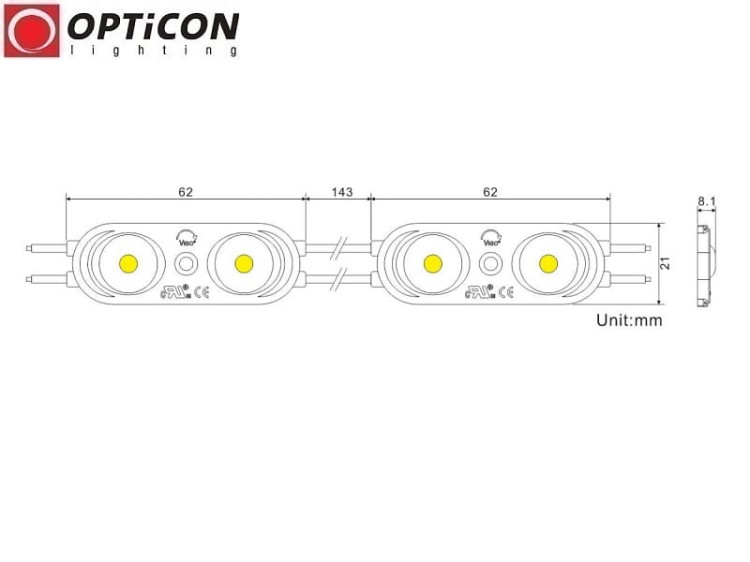

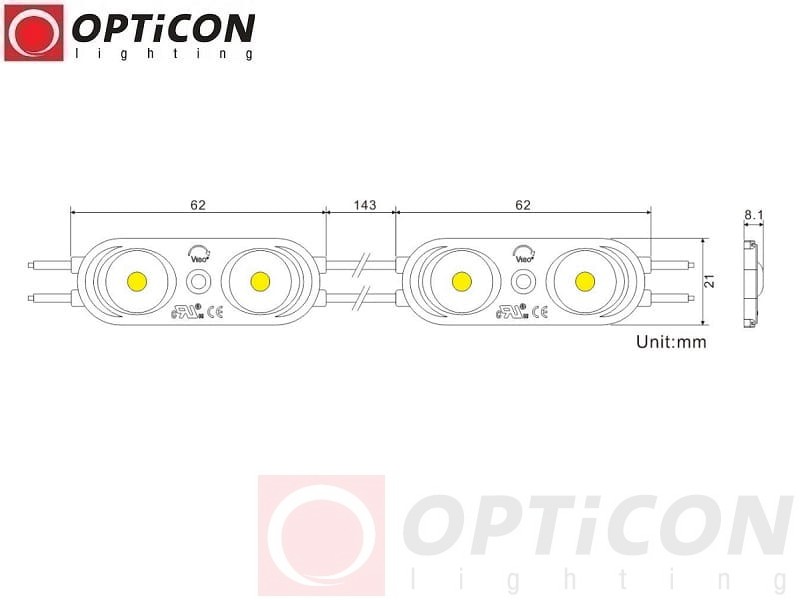

Wymiary czerwonego modułu LED OPTICON Backlight

• Długość: 62 mm.
• Szerokość: 21 mm.
• Wysokość: 10 mm.
• Długość przewodu między modułami: 143 mm.
• Kolor obudowy: biały.

Kompaktowa konstrukcja o wysokości zaledwie 10 mm ułatwia montaż modułu w kasetonach reklamowych i innych konstrukcjach o ograniczonej przestrzeni.

Dane techniczne modułu LED OPTICON 12V 1,2W Backlight czerwony

Zdjęcia czerwonego modułu LED OPTICON Backlight

FAQ – najczęściej zadawane pytania o czerwony moduł LED Backlight

Co oznacza technologia Backlight?

Backlight to technologia podświetlania, w której moduły LED montuje się najczęściej na tylnej powierzchni kasetonu reklamowego, kierując światło w stronę jego frontu.

Jaki jest kąt świecenia modułu?

Moduł wyposażono w specjalistyczną soczewkę o kącie świecenia 180°.

Jakie diody LED zastosowano w module?

Moduł posiada 2 markowe diody OSRAM SMD2835.

Jaką barwę światła emituje moduł?

Moduł emituje intensywne czerwone światło LED.

Jaka jest moc czerwonego modułu?

Moc pobierana przez pojedynczy moduł wynosi 1,2W.

Do jakich kasetonów reklamowych przeznaczony jest moduł?

Moduł szczególnie dobrze sprawdza się w kasetonach reklamowych o głębokości około 8–20 cm, przy odpowiednio dobranym rozmieszczeniu.

Jakie napięcie zasilania jest wymagane?

Moduł wymaga stabilizowanego napięcia 12V DC.

Czy moduł można ściemniać?

Tak. Moduł umożliwia regulację jasności przy zastosowaniu odpowiedniego sterownika LED 12V DC.

Czy moduł nadaje się do zastosowań zewnętrznych?

Tak. Obudowa posiada stopień ochrony IP67. Połączenia elektryczne wymagają odpowiedniego zabezpieczenia przed wilgocią.

Ile modułów znajduje się w fabrycznym łańcuchu?

Fabryczny łańcuch zawiera 20 modułów LED.

Czy moduły sprzedawane są na sztuki?

Tak. Moduły sprzedawane są na pojedyncze sztuki.

Jakie są wymiary modułu?

Wymiary wynoszą 62 × 21 × 10 mm.

Jaka jest deklarowana trwałość modułu?

Według specyfikacji produktu trwałość znamionowa wynosi co najmniej 70 000 godzin.

Dlaczego warto wybrać czerwony moduł LED OPTICON Backlight?

Moduł LED OPTICON 12V DC 1,2W IP67 Backlight 180° – czerwony to profesjonalne rozwiązanie do podświetlania kasetonów reklamowych, szyldów, logotypów, liter przestrzennych oraz innych konstrukcji wymagających szerokiego rozsyłu czerwonego światła.

Produkt powstał na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie technologii oświetlenia LED.

Połączenie 2 markowych diod OSRAM SMD2835, szerokokątnej soczewki 180°, intensywnej czerwonej barwy światła, niewielkiego poboru mocy 1,2W oraz hermetycznej obudowy IP67 pozwala tworzyć energooszczędne i estetyczne instalacje reklamowe.

Wybierz czerwony moduł LED OPTICON Backlight 1,2W, jeżeli potrzebujesz kompaktowego, energooszczędnego źródła intensywnego czerwonego światła do profesjonalnego podświetlania kasetonów reklamowych i instalacji dekoracyjnych.

Produkty uzupełniające – zasilacze LED 12V DC i sterowniki LED MONO

Do prawidłowej pracy czerwonych modułów LED OPTICON Backlight niezbędny jest odpowiedni zasilacz LED 12V DC.

Jeżeli instalacja ma umożliwiać regulację jasności, można dodatkowo zastosować kompatybilny sterownik LED MONO.

• Zasilacze LED 12V DC – do zasilania czerwonych modułów LED Backlight.
• Sterowniki LED MONO – do regulacji jasności jednokolorowych modułów LED.
