Moduł LED OPTICON 12V DC 2W IP67 Backlight 180° 6000K – 2× OSRAM SMD2835, 260 lm

Moduł LED Backlight 12V 2W 6000K do kasetonów reklamowych – diody OSRAM

Moduł LED OPTICON 12V DC 2W IP67 Backlight 180° 6000K to profesjonalny, hermetyczny moduł oświetleniowy przeznaczony do podświetlania kasetonów reklamowych, liter przestrzennych, szyldów, logotypów, tablic reklamowych oraz ekspozycji handlowych.

Moduł wyposażono w 2 markowe diody LED OSRAM SMD2835, które zapewniają strumień świetlny 260 lm przy poborze mocy wynoszącym zaledwie 2W. Zastosowana szerokokątna soczewka Backlight 180° pozwala skutecznie rozprowadzać światło na dużej powierzchni, ograniczając powstawanie widocznych punktów świetlnych i ciemniejszych obszarów.

Zimna biała barwa światła 6000K zapewnia jasne, wyraziste podświetlenie, które doskonale sprawdza się w reklamach świetlnych, kasetonach i oznakowaniu firmowym.

Dzięki hermetycznej obudowie IP67 moduł może być stosowany zarówno wewnątrz pomieszczeń, jak i w odpowiednio wykonanych instalacjach zewnętrznych.

Moduł LED OPTICON powstał w oparciu o wieloletnie doświadczenie firmy OPTICON w dziedzinie oświetlenia LED. Połączenie markowych diod OSRAM, specjalistycznej optyki oraz szczelnej konstrukcji pozwoliło stworzyć rozwiązanie przeznaczone do profesjonalnych instalacji reklamowych i oświetleniowych.

Najważniejsze zalety modułu LED OPTICON Backlight 2W

• 2 markowe diody OSRAM SMD2835 – wysokiej jakości źródła światła.
• Strumień świetlny 260 lm – duża ilość światła z pojedynczego modułu.
• Skuteczność świetlna 130 lm/W – wynikająca z deklarowanych parametrów.
• Barwa światła 6000K – jasna, zimna biel.
• Soczewka Backlight 180° – bardzo szeroki rozsył światła.
• Równomierne podświetlenie – możliwość ograniczenia widocznych punktów świetlnych.
• Technologia Backlight – przeznaczona do podświetlania kasetonów od tylnej powierzchni.
• Hermetyczna obudowa IP67 – ochrona przed pyłem i wodą.
• Zasilanie 12V DC – współpraca ze stabilizowanymi zasilaczami LED.
• Możliwość regulacji jasności – przy zastosowaniu odpowiedniego sterownika.
• Taśma samoprzylepna 3M – szybki i wygodny montaż.
• Wymiary 62 × 21 × 10 mm – kompaktowa konstrukcja.
• Temperatura pracy od -40°C do +55°C.
• Deklarowana trwałość ≥70 000 godzin.
• Fabryczne łańcuchy po 20 modułów – wygodny montaż większych instalacji.
• Sprzedaż na sztuki – możliwość zakupu dokładnie potrzebnej liczby modułów.

OPTICON – wieloletnie doświadczenie w technologii oświetlenia LED

Moduł LED OPTICON Backlight 12V 2W 6000K został opracowany na podstawie wieloletniego doświadczenia firmy OPTICON w zakresie projektowania i rozwijania rozwiązań oświetleniowych LED.

Doświadczenie firmy obejmuje między innymi oświetlenie reklamowe, techniczne, dekoracyjne oraz samochodowe LED.

Przy opracowywaniu modułu szczególną uwagę poświęcono połączeniu:

• wydajnych, markowych diod LED OSRAM,
• specjalistycznej optyki Backlight 180°,
• kompaktowych wymiarów obudowy,
• hermetycznej konstrukcji IP67,
• niskiego poboru energii,
• łatwego montażu,
• możliwości tworzenia większych instalacji oświetleniowych.

Efektem jest moduł LED przeznaczony dla producentów reklam, instalatorów i firm wykonujących profesjonalne systemy podświetlenia.

OPTICON – profesjonalne rozwiązania LED oparte na wieloletnim doświadczeniu w branży oświetleniowej.

Technologia Backlight – równomierne podświetlenie kasetonów reklamowych

Backlight to technologia podświetlania, w której moduły LED umieszczane są na tylnej powierzchni kasetonu reklamowego, a emitowane światło kierowane jest w stronę jego frontu.

Rozwiązanie to znajduje szerokie zastosowanie w reklamach świetlnych, ponieważ umożliwia uzyskanie estetycznego i równomiernego podświetlenia powierzchni reklamowej.

Moduł LED OPTICON Backlight 180° wyposażono w specjalistyczną soczewkę o bardzo szerokim kącie świecenia. Dzięki temu światło rozprowadzane jest na dużej powierzchni, co ułatwia projektowanie instalacji.

Najważniejsze zalety technologii Backlight

• Możliwość podświetlania dużych powierzchni reklamowych.
• Szeroki rozsył światła z pojedynczego modułu.
• Ograniczenie efektu widocznych punktów świetlnych.
• Możliwość uzyskania równomiernego podświetlenia frontu kasetonu.
• Łatwy montaż na tylnej ścianie konstrukcji.
• Możliwość dostosowania liczby modułów do wymiarów reklamy.
• Efektywne wykorzystanie strumienia świetlnego.

Soczewka Backlight 180° – bardzo szeroki kąt świecenia

Jedną z najważniejszych cech modułu LED OPTICON jest specjalistyczna soczewka o kącie świecenia 180°.

Tak szeroki rozsył światła pozwala oświetlać znaczną powierzchnię z pojedynczego modułu.

W porównaniu z modułami LED wyposażonymi w standardową optykę o węższym kącie świecenia moduł Backlight 180° umożliwia bardziej rozproszone oświetlenie powierzchni kasetonu.

Ma to szczególne znaczenie w reklamach, w których istotne jest uzyskanie jednolitego podświetlenia bez wyraźnie widocznych punktów świetlnych.

Dlaczego szeroki kąt świecenia jest ważny?

W kasetonach reklamowych zbyt wąski rozsył światła może powodować powstawanie jasnych punktów bezpośrednio nad diodami LED oraz ciemniejszych obszarów pomiędzy nimi.

Soczewka 180° pomaga ograniczać ten efekt, rozprowadzając światło na większej powierzchni.

Ostateczna równomierność podświetlenia zależy jednak również od:

• głębokości kasetonu,
• rozstawu modułów LED,
• liczby zastosowanych modułów,
• rodzaju materiału frontowego,
• przepuszczalności światła przez front reklamy,
• koloru i właściwości odbijających tylnej powierzchni kasetonu.

Moduł LED do kasetonów reklamowych o głębokości 8–20 cm

Moduł OPTICON Backlight 2W 180° szczególnie dobrze sprawdza się w kasetonach reklamowych o głębokości około 8–20 cm.

W takich konstrukcjach szerokokątna soczewka umożliwia efektywne rozprowadzenie światła na powierzchni reklamy.

Odpowiedni dobór rozstawu modułów pozwala uzyskać estetyczny efekt podświetlenia i ograniczyć różnice w jasności.

Ważne: zakres głębokości 8–20 cm ma charakter orientacyjny. Liczbę i rozmieszczenie modułów należy dobrać do konkretnej konstrukcji oraz zweryfikować efekt świetlny przed zakończeniem montażu.

2 markowe diody OSRAM SMD2835 – 260 lm przy mocy 2W

Moduł wyposażono w 2 diody LED OSRAM SMD2835.

OSRAM to rozpoznawalny producent komponentów oświetleniowych, a zastosowanie jego diod jest istotną cechą konstrukcyjną modułu OPTICON.

Według specyfikacji produktu moduł zapewnia 260 lm przy poborze mocy 2W.

Oznacza to deklarowaną skuteczność świetlną wynoszącą:

260 lm ÷ 2W = 130 lm/W

Wysoka skuteczność świetlna pozwala uzyskać dużą ilość światła przy niewielkim poborze energii.

Zalety diod OSRAM SMD2835

• Wydajne źródła światła LED.
• Duża ilość światła przy niewielkim poborze mocy.
• Możliwość stosowania w kompaktowych modułach.
• Współpraca ze specjalistyczną optyką Backlight.
• Przydatność w profesjonalnych instalacjach reklamowych.

Zimna biała barwa światła 6000K – wyraziste podświetlenie reklam

Temperatura barwowa 6000K oznacza zimną białą barwę światła.

Światło o tej temperaturze barwowej ma chłodny, wyrazisty charakter, który dobrze sprawdza się w nowoczesnych reklamach świetlnych i oznakowaniu firmowym.

Moduły LED 6000K są często wybierane do instalacji, w których istotne jest jasne, chłodne podświetlenie powierzchni.

Przykładowe zastosowania barwy 6000K

• Nowoczesne kasetony reklamowe.
• Podświetlane szyldy firmowe.
• Logotypy i oznakowanie sklepów.
• Reklamy świetlne.
• Witryny sklepowe.
• Ekspozycje handlowe.
• Tablice informacyjne.
• Podświetlane elementy dekoracyjne.

Hermetyczna obudowa IP67 – do zastosowań wewnętrznych i zewnętrznych

Moduł LED OPTICON Backlight 2W posiada szczelną, zgrzewaną obudowę o stopniu ochrony IP67.

Oznaczenie IP67 informuje o pyłoszczelności oraz ochronie przed skutkami krótkotrwałego zanurzenia w wodzie w warunkach określonych normą.

Dzięki hermetycznej konstrukcji moduł może być stosowany w instalacjach narażonych na:

• kurz i pył,
• wilgoć,
• deszcz,
• zachlapania,
• zmienne warunki atmosferyczne.

Moduł sprawdza się w odpowiednio wykonanych instalacjach wewnętrznych i zewnętrznych, między innymi w kasetonach reklamowych, szyldach oraz tablicach świetlnych.

Uwaga: stopień ochrony IP67 dotyczy modułu. Połączenia przewodów, zasilacz i sterownik wymagają zabezpieczenia odpowiedniego do warunków montażu.

Szeroki zakres temperatury pracy od -40°C do +55°C

Moduł LED OPTICON Backlight został przystosowany do pracy w temperaturze otoczenia od -40°C do +55°C.

Szeroki zakres temperatury pracy pozwala stosować moduł w wielu wymagających instalacjach reklamowych i oświetleniowych.

Przy projektowaniu kasetonów zewnętrznych należy uwzględnić temperaturę panującą wewnątrz konstrukcji, szczególnie podczas intensywnego nasłonecznienia.

Zasilanie 12V DC – jak dobrać odpowiedni zasilacz LED?

Moduł LED OPTICON Backlight 2W przeznaczony jest do pracy przy napięciu 12V DC.

Do jego zasilania należy zastosować odpowiedni, stabilizowany zasilacz LED 12V DC typu Constant Voltage (CV).

Przy projektowaniu instalacji należy uwzględnić łączną moc wszystkich modułów oraz zastosować zasilacz z odpowiednim zapasem mocy.

Przykładowe obciążenie instalacji LED 12V

Przykład – dobór zasilacza do 20 modułów LED OPTICON 2W

• Moc jednego modułu: 2W.
• Liczba modułów: 20 sztuk.
• Łączna moc: 40W.
• Łączny prąd: około 3,33A.

Przy przyjęciu około 20% zapasu mocy zaleca się zastosowanie zasilacza 12V DC o mocy znamionowej co najmniej 48W.

Praktycznym rozwiązaniem może być zasilacz LED 12V DC 60W, pod warunkiem dostosowania jego parametrów do warunków pracy instalacji.

W większych instalacjach należy dodatkowo uwzględnić długość przewodów, ich przekrój, spadki napięcia oraz dopuszczalne obciążenie poszczególnych odcinków.

Ważne: modułu nie należy podłączać bezpośrednio do napięcia 230V AC ani do instalacji 24V DC.

Regulacja jasności – współpraca ze sterownikami LED MONO

Moduł LED OPTICON Backlight 2W umożliwia regulację jasności świecenia przy zastosowaniu odpowiedniego sterownika LED.

Kompatybilny sterownik LED MONO 12V DC pozwala dopasować intensywność podświetlenia do konkretnej reklamy, ekspozycji lub instalacji dekoracyjnej.

Dlaczego warto stosować regulację jasności?

• Możliwość dostosowania jasności reklamy do otoczenia.
• Regulacja intensywności podświetlenia kasetonu.
• Możliwość uzyskania różnych efektów dekoracyjnych.
• Większa elastyczność projektowania instalacji.
• Możliwość ograniczenia poboru energii przy zmniejszonej jasności.

Sterownik należy dobrać do napięcia zasilania 12V DC oraz łącznej mocy podłączonych modułów.

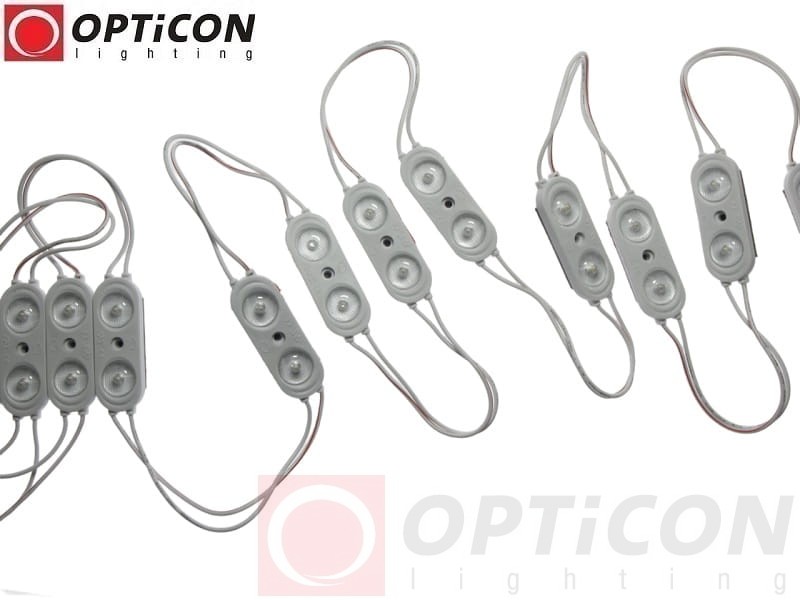

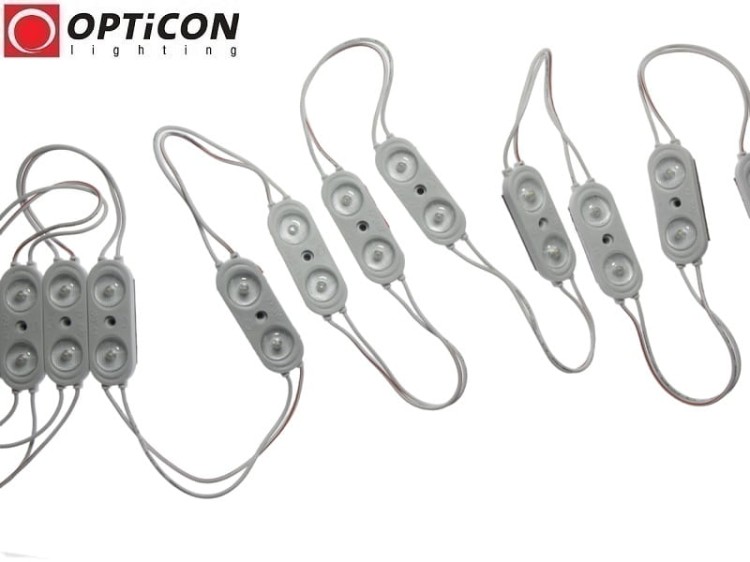

Fabryczne łańcuchy po 20 modułów – sprzedaż na sztuki

Moduły LED OPTICON Backlight 2W fabrycznie połączone są w łańcuchy po 20 sztuk.

Rozwiązanie to ułatwia wykonywanie większych instalacji reklamowych oraz rozmieszczanie modułów na tylnej powierzchni kasetonu.

Długość przewodu pomiędzy modułami wynosi 143 mm.

• Fabryczny łańcuch: 20 modułów.
• Sprzedaż: na sztuki.
• Przewód między modułami: 143 mm.
• Moc jednego modułu: 2W.
• Łączna moc 20 modułów: 40W.

Możliwość zakupu pojedynczych modułów pozwala dobrać dokładnie taką liczbę elementów, jaka jest potrzebna do konkretnej realizacji.

Łatwy montaż – taśma samoprzylepna 3M

Moduł LED OPTICON wyposażono w taśmę samoprzylepną 3M, umieszczoną na spodzie obudowy.

Umożliwia ona szybki montaż modułów na odpowiednio przygotowanej powierzchni.

Jak zamontować moduły LED Backlight?

1. Dobierz liczbę modułów do powierzchni kasetonu reklamowego.
2. Zaplanuj równomierne rozmieszczenie modułów na tylnej ścianie konstrukcji.
3. Oczyść i odtłuść powierzchnię montażową.
4. Zamocuj moduły za pomocą taśmy samoprzylepnej 3M.
5. Podłącz moduły do odpowiedniego zasilacza LED 12V DC.
6. Zabezpiecz połączenia elektryczne przed wilgocią.
7. Sprawdź równomierność podświetlenia frontu reklamy.
8. W razie potrzeby skoryguj rozstaw modułów.

W instalacjach narażonych na drgania, wysoką temperaturę lub inne trudne warunki należy upewnić się, że zastosowany sposób mocowania jest odpowiedni.

Gdzie stosuje się moduły LED OPTICON Backlight 2W 6000K?

• Kasetony reklamowe LED Backlight – podświetlenie od tylnej powierzchni.
• Kasetony reklamowe o głębokości około 8–20 cm – przy odpowiednim rozmieszczeniu modułów.
• Litery przestrzenne LED – podświetlenie napisów reklamowych.
• Szyldy reklamowe – oznakowanie sklepów i punktów usługowych.
• Logotypy firmowe – podświetlane elementy identyfikacji wizualnej.
• Reklamy świetlne – instalacje wewnętrzne i zewnętrzne.
• Witryny sklepowe – podświetlenie ekspozycji.
• Tablice informacyjne – oświetlenie oznaczeń.
• Gabloty reklamowe – oświetlenie prezentowanych produktów.
• Meble ekspozycyjne – dekoracyjne podświetlenie.
• Elementy wystawiennicze – podświetlenie stoisk i ekspozytorów.
• Zabudowy pojazdów specjalnych – pomocnicze oświetlenie z odpowiednio stabilizowanym zasilaniem.
• Instalacje dekoracyjne LED 12V DC – indywidualne projekty oświetleniowe.

Uwaga dotycząca pojazdów: moduł wymaga stabilizowanego napięcia 12V DC. W instalacjach 24V konieczne jest zastosowanie odpowiedniej przetwornicy. Produkt nie jest homologowaną lampą drogową.

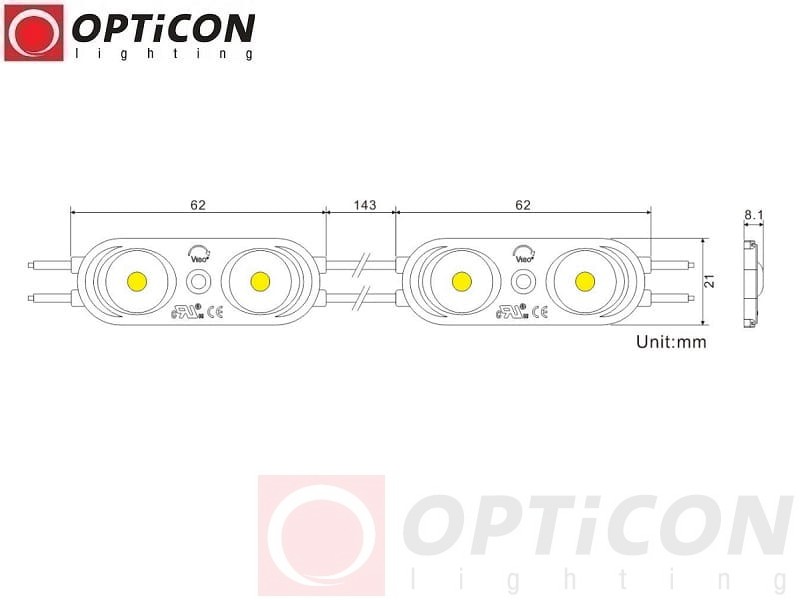

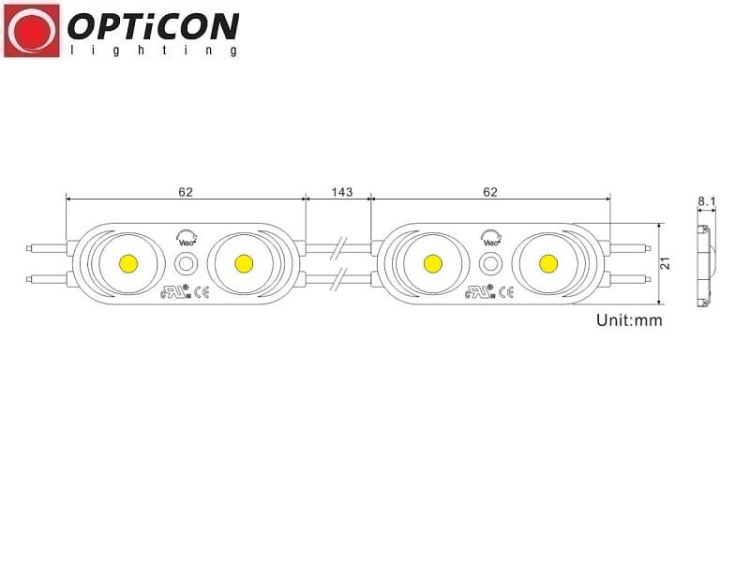

Wymiary modułu LED OPTICON Backlight 2W

• Długość: 62 mm.
• Szerokość: 21 mm.
• Wysokość: 10 mm.
• Długość przewodu między modułami: 143 mm.
• Kolor obudowy: biały.

Kompaktowa konstrukcja o wysokości zaledwie 10 mm ułatwia montaż modułu w kasetonach reklamowych i innych konstrukcjach o ograniczonej przestrzeni.

Dane techniczne modułu LED OPTICON 12V 2W Backlight 6000K

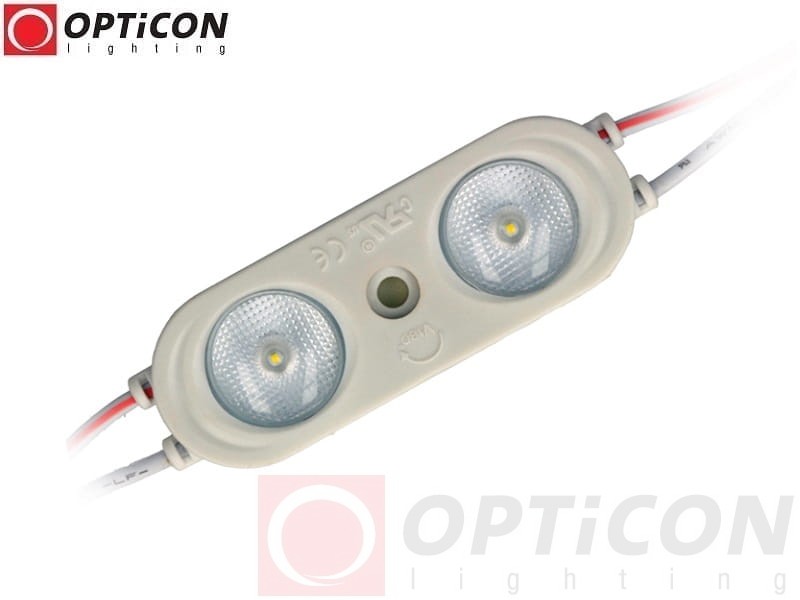

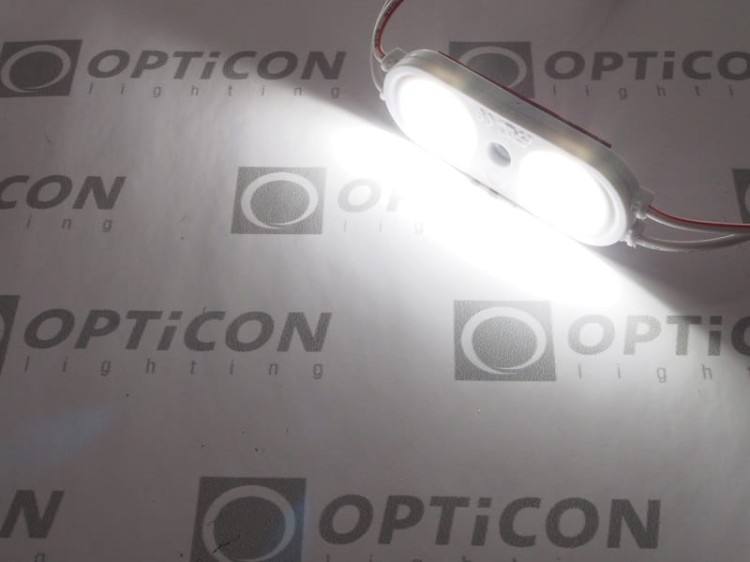

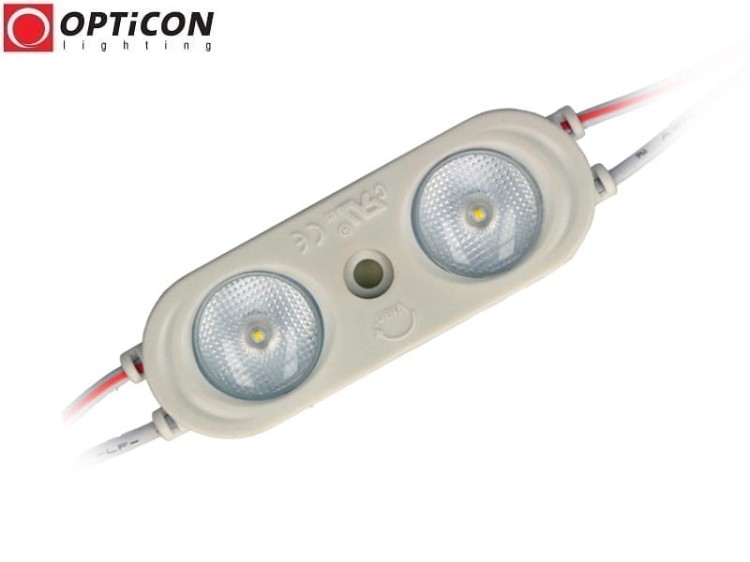

Zdjęcia modułu LED OPTICON Backlight 2W 6000K

FAQ – najczęściej zadawane pytania o moduł LED Backlight 2W

Co oznacza technologia Backlight?

Backlight to technologia podświetlania, w której moduły LED montuje się najczęściej na tylnej powierzchni kasetonu reklamowego, kierując światło w stronę jego frontu.

Jaki jest kąt świecenia modułu?

Moduł wyposażono w specjalistyczną soczewkę o kącie świecenia 180°.

Jakie diody LED zastosowano w module?

Moduł posiada 2 markowe diody OSRAM SMD2835.

Jaki strumień świetlny zapewnia moduł?

Deklarowany strumień świetlny wynosi 260 lm.

Jaka jest moc modułu?

Moc pobierana przez pojedynczy moduł wynosi 2W.

Jaką barwę światła emituje moduł?

Moduł emituje zimne białe światło o temperaturze barwowej 6000K.

Do jakich kasetonów reklamowych przeznaczony jest moduł?

Moduł szczególnie dobrze sprawdza się w kasetonach reklamowych o głębokości około 8–20 cm, przy odpowiednio dobranym rozmieszczeniu.

Jakie napięcie zasilania jest wymagane?

Moduł wymaga stabilizowanego napięcia 12V DC.

Czy moduł można ściemniać?

Tak. Moduł umożliwia regulację jasności przy zastosowaniu odpowiedniego sterownika LED 12V DC.

Czy moduł nadaje się do zastosowań zewnętrznych?

Tak. Obudowa posiada stopień ochrony IP67. Połączenia elektryczne wymagają odpowiedniego zabezpieczenia przed wilgocią.

Ile modułów znajduje się w fabrycznym łańcuchu?

Fabryczny łańcuch zawiera 20 modułów LED.

Czy moduły sprzedawane są na sztuki?

Tak. Moduły sprzedawane są na pojedyncze sztuki.

Jakie są wymiary modułu?

Wymiary wynoszą 62 × 21 × 10 mm.

Jaka jest deklarowana trwałość modułu?

Według specyfikacji produktu trwałość znamionowa wynosi co najmniej 70 000 godzin.

Dlaczego warto wybrać moduł LED OPTICON Backlight 2W 6000K?

Moduł LED OPTICON 12V DC 2W IP67 Backlight 180° 6000K to profesjonalne rozwiązanie do podświetlania kasetonów reklamowych, szyldów, logotypów, liter przestrzennych oraz innych konstrukcji wymagających szerokiego rozsyłu światła.

Produkt powstał na podstawie wieloletniego doświadczenia firmy OPTICON w dziedzinie technologii oświetlenia LED.

Połączenie 2 markowych diod OSRAM SMD2835, strumienia świetlnego 260 lm, szerokokątnej soczewki 180°, zimnej białej barwy światła 6000K oraz hermetycznej obudowy IP67 pozwala tworzyć wydajne instalacje reklamowe.

Wybierz moduł LED OPTICON Backlight 2W 6000K, jeżeli potrzebujesz kompaktowego, energooszczędnego źródła zimnego białego światła do profesjonalnego podświetlania kasetonów reklamowych.

Produkty uzupełniające – zasilacze LED 12V DC i sterowniki LED MONO

Do prawidłowej pracy modułów LED OPTICON Backlight 2W niezbędny jest odpowiedni zasilacz LED 12V DC.

Jeżeli instalacja ma umożliwiać regulację jasności, można dodatkowo zastosować kompatybilny sterownik LED MONO.

• Zasilacze LED 12V DC – do zasilania modułów LED Backlight 2W.
• Sterowniki LED MONO – do regulacji jasności jednokolorowych modułów LED.
